10KW液冷无刷直流电机结构设计

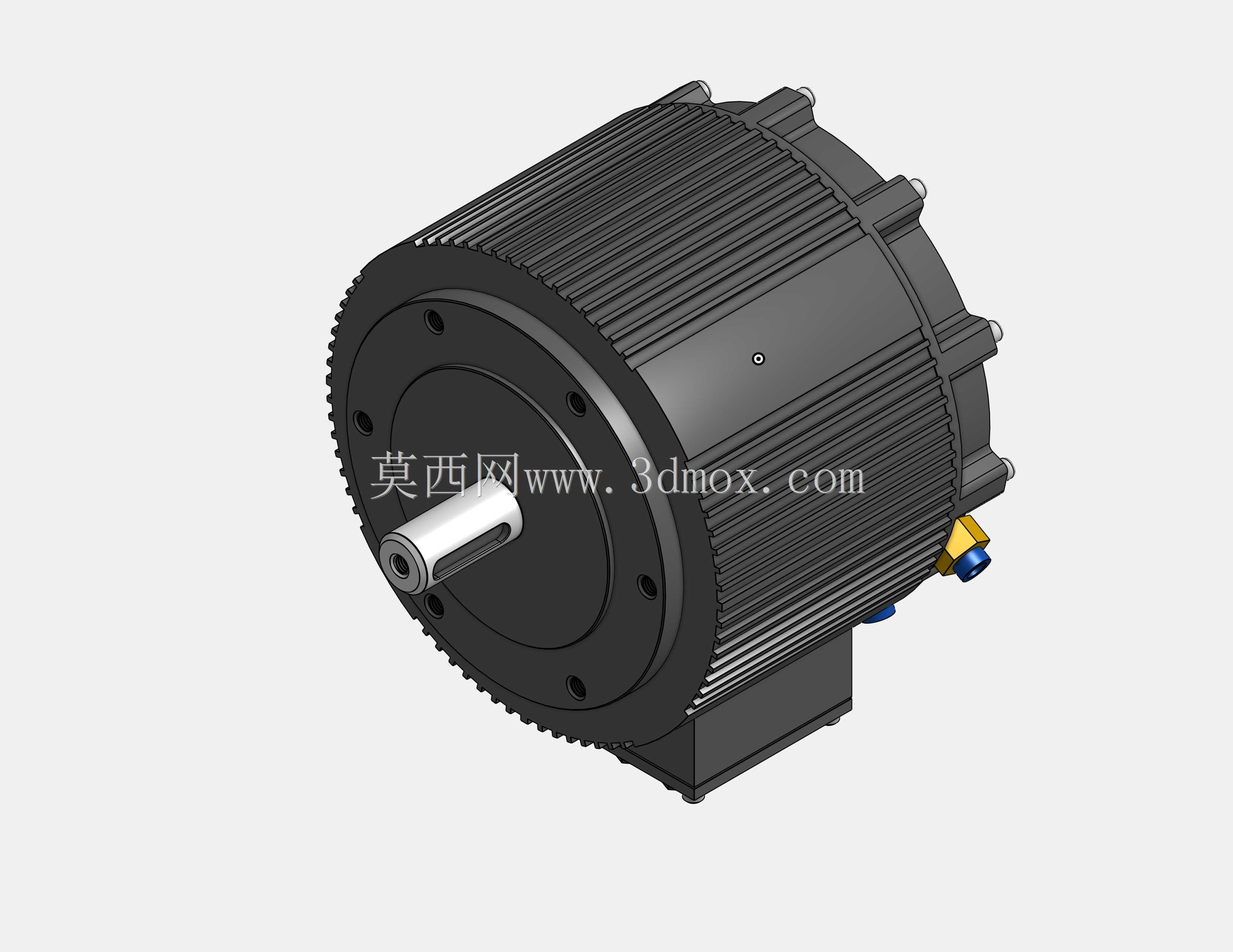

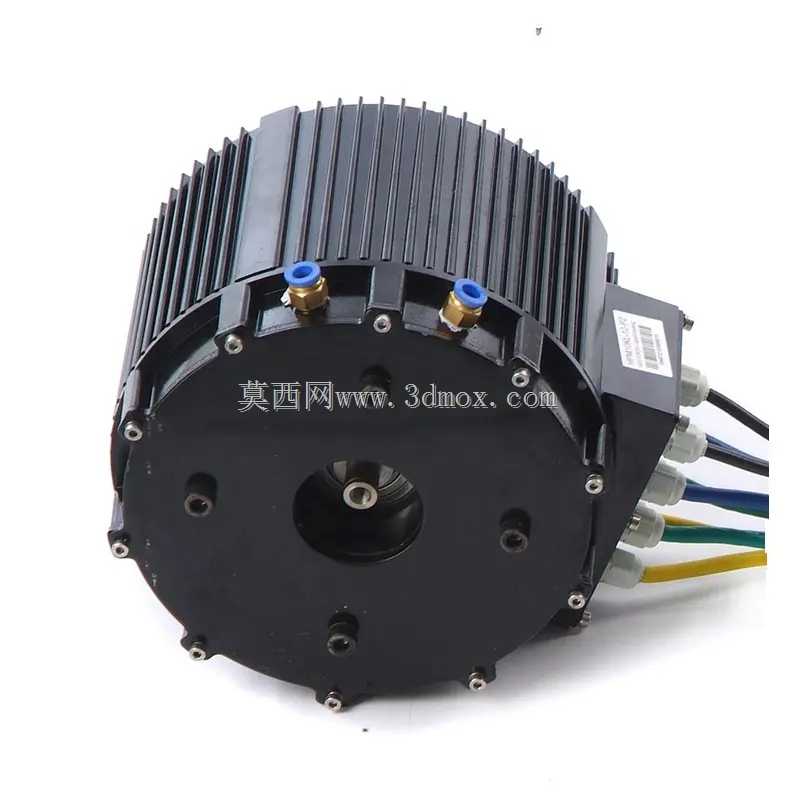

　　这款10KW级液冷无刷直流电机，主要面向两轮电动车、电动摩托车的动力改装与整车配套场景，也可适配小型低速电动作业设备的动力输出需求，作为整套电驱转换套件的核心动力单元，承担电能到旋转机械能的转换功能，相比同功率风冷电机，能在持续高负载输出工况下保持更稳定的绕组温度，避免过热退磁带来的功率衰减问题。从结构设计逻辑来看，整机采用外壳轴向散热筋+内部液冷流道的复合散热方案，机壳外表面的密集轴向筋条一方面可以增大被动散热面积，另一方面能在车辆行驶过程中引导气流掠过壳体带走部分热量，内部预埋的冷却流道直接贴近定子绕组外层，冷却液通过侧方的两个快插接口进出循环，可直接对接整车的水冷散热回路，把绕组工作产生的热量快速带出，适配长时间爬坡、

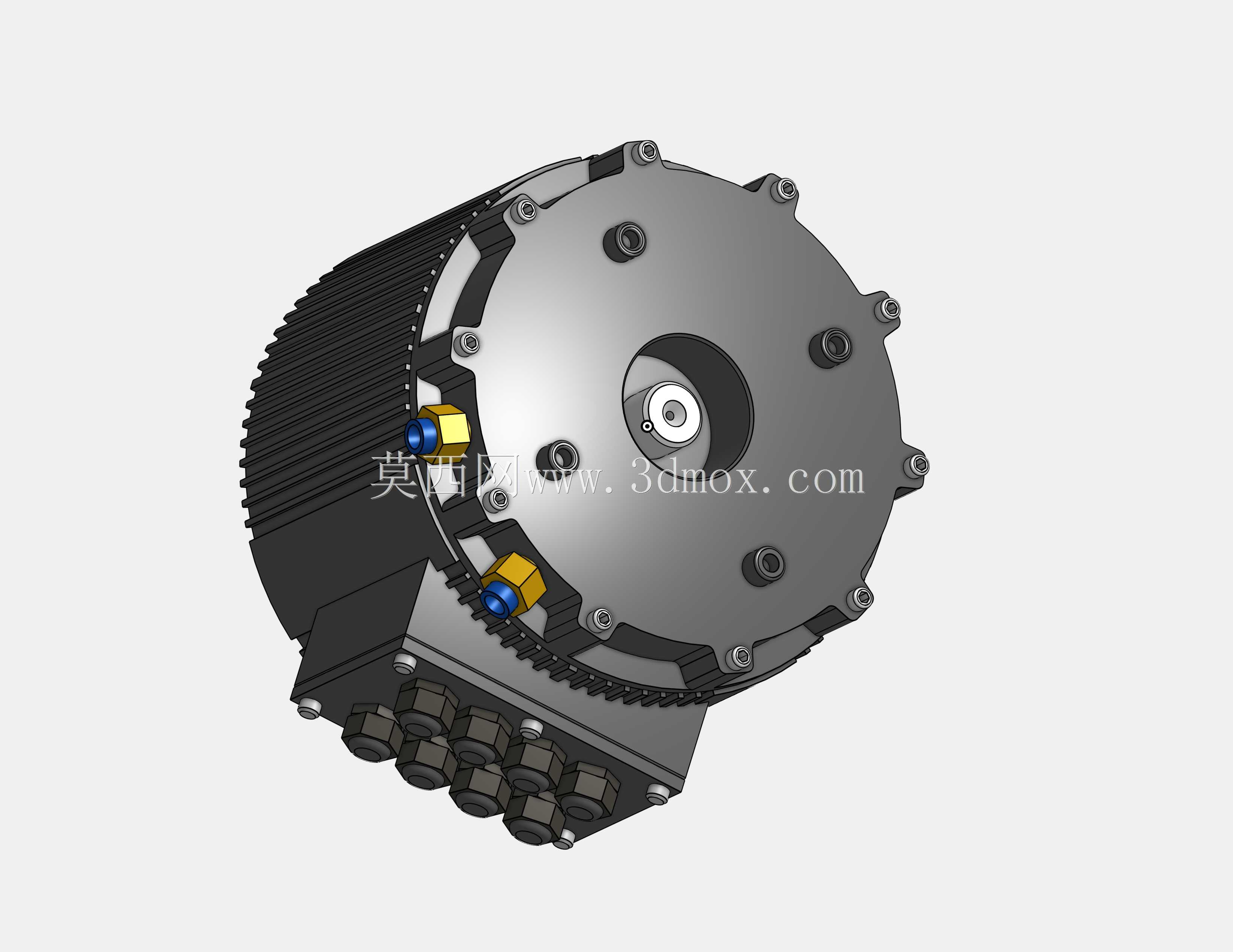

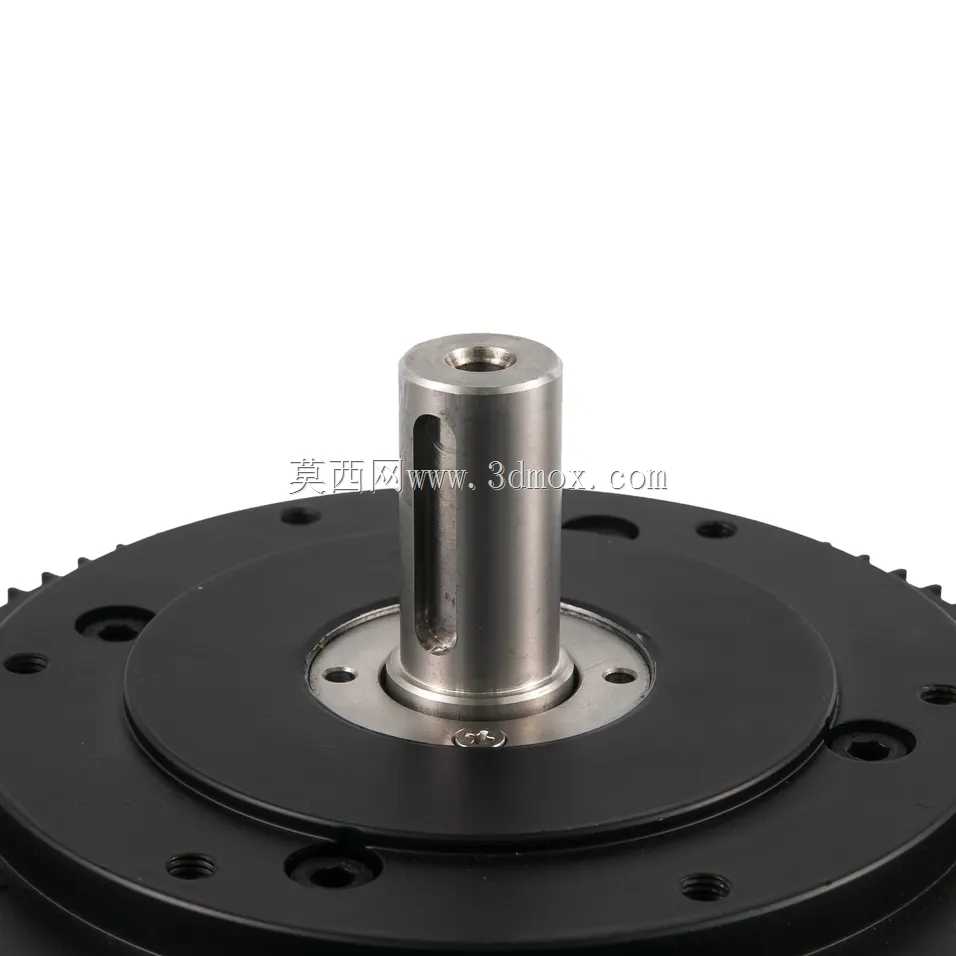

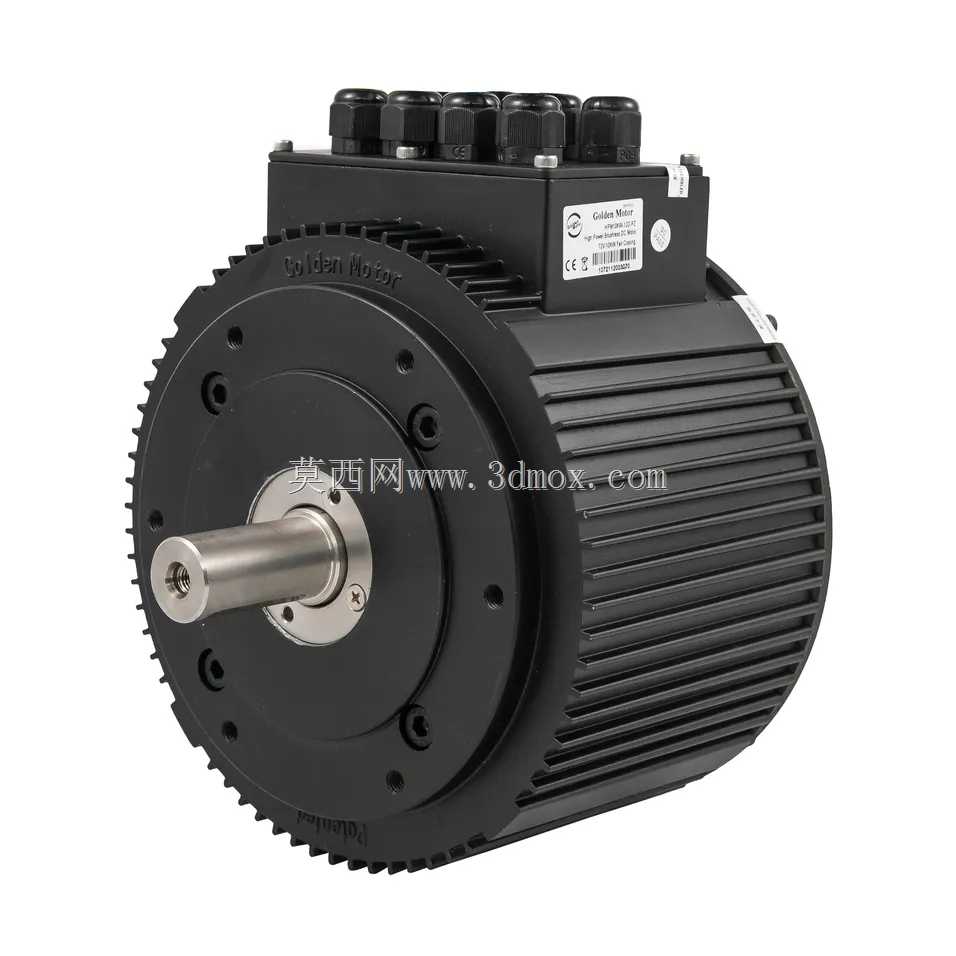

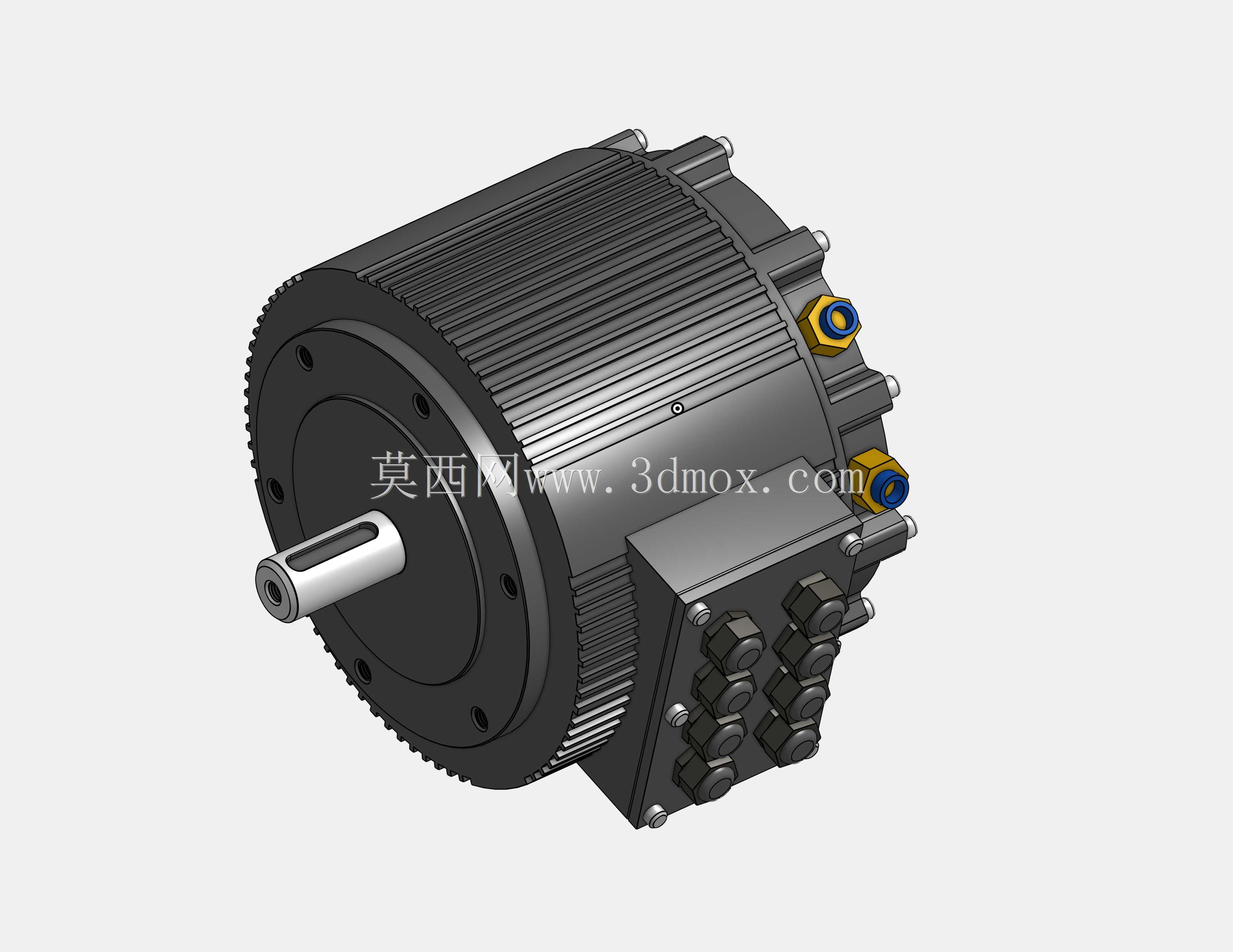

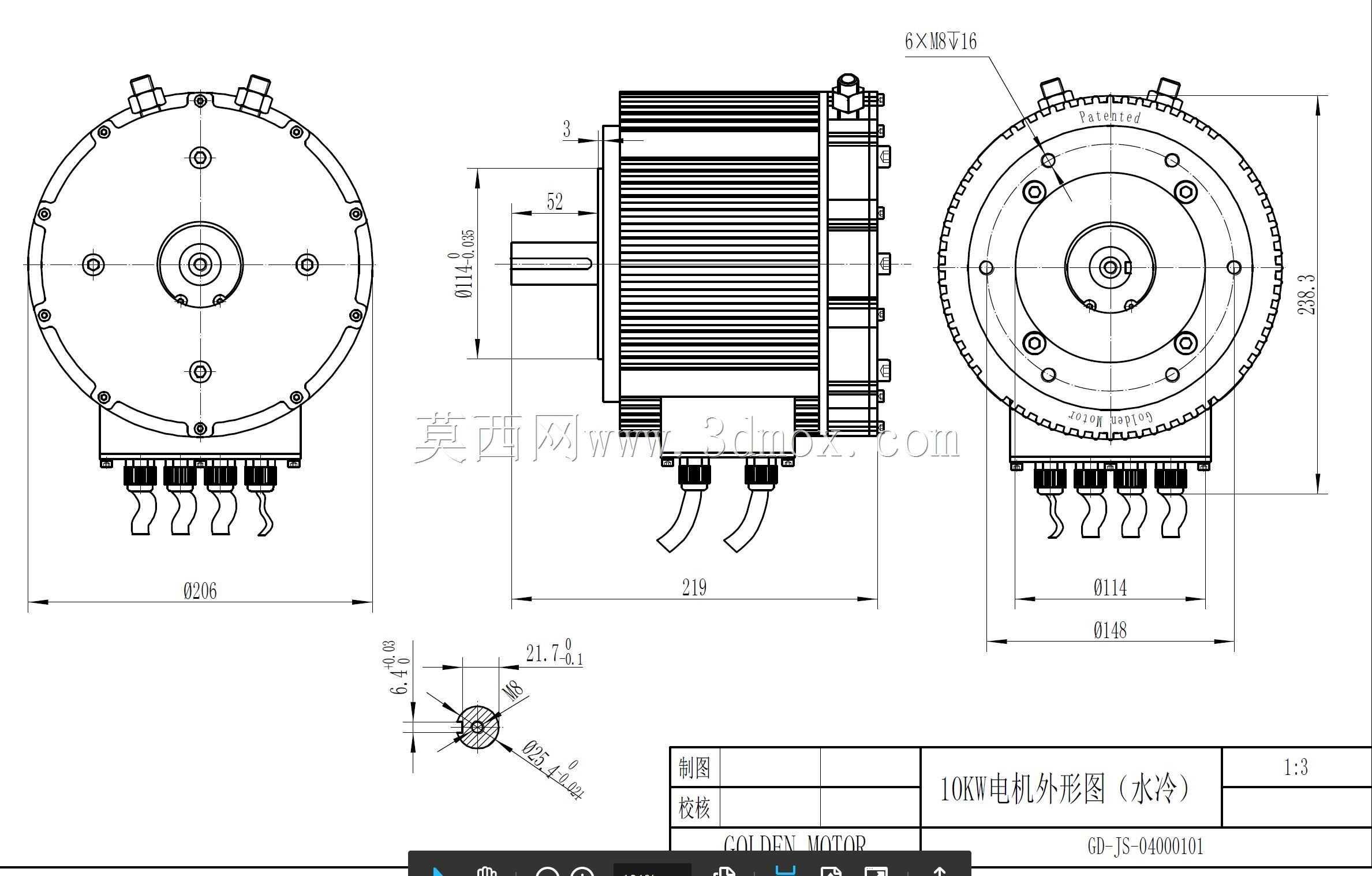

　　高速持续行驶的高负荷使用场景。输出端采用标准单伸轴结构，轴端预留键槽安装位，安装法兰端设置多组均匀分布的螺栓孔，可直接匹配常规电动车轮毂传动、中置传动的安装接口，无需额外制作转接法兰，接线端采用集成式接线座设计，三相动力线与信号接线端子集中布置在机壳侧方的接线盒内，接线端子做了绝缘隔离处理，避免车辆行驶过程中震动导致的接线松脱、短路问题，接线盒外部的固定螺栓采用内六角防松设计，可在高频震动工况下保持连接可靠性。整机外形采用圆柱式主体结构，轴向长度控制在适配常规中置电机安装位的尺寸范围内，径向最大尺寸避开了电动车车架的平叉、减震安装空间，安装边界充分考虑了整车改装的兼容性，输出轴的伸出长度、轴径尺寸匹配常见的传动链轮、

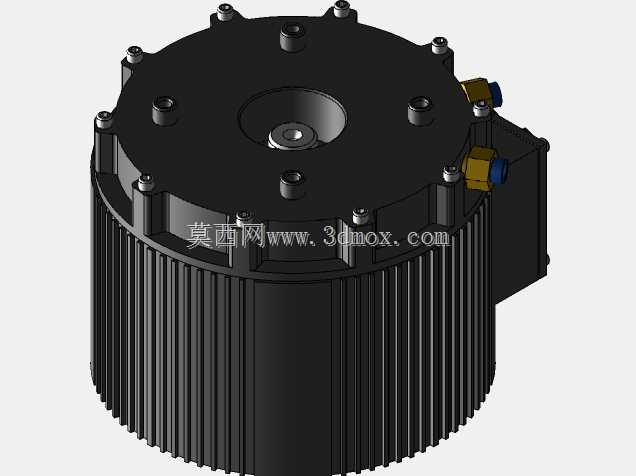

　　同步带轮安装要求，端盖与机壳的连接采用周向均布的内六角螺栓紧固，配合止口定位保证装配同轴度，减少运转过程中的径向跳动。转子部分采用表贴式磁钢结构，配合位置传感器可实现精准的换向控制，后端盖集成了传感器安装位，无需额外加装传感器支架，整机的密封结构可满足日常行驶过程中的防泼水要求，冷却接口采用标准密封接头，避免冷却液渗漏到电机内部造成绝缘故障。
