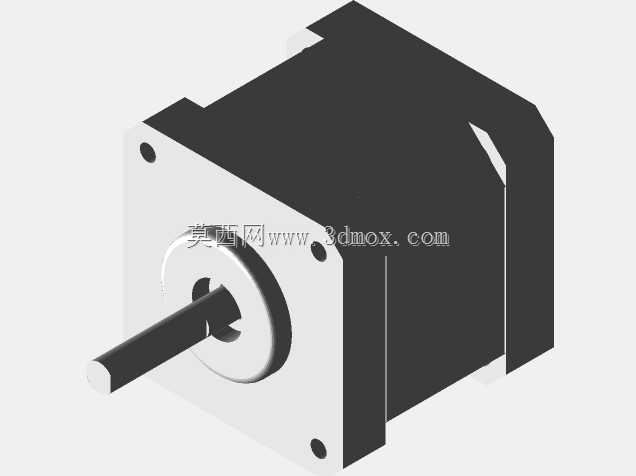

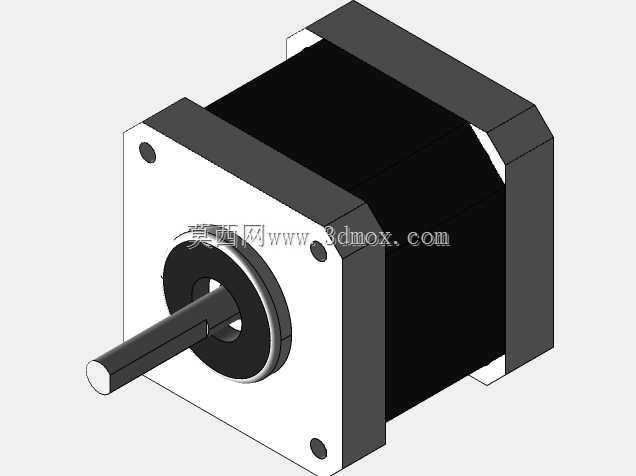

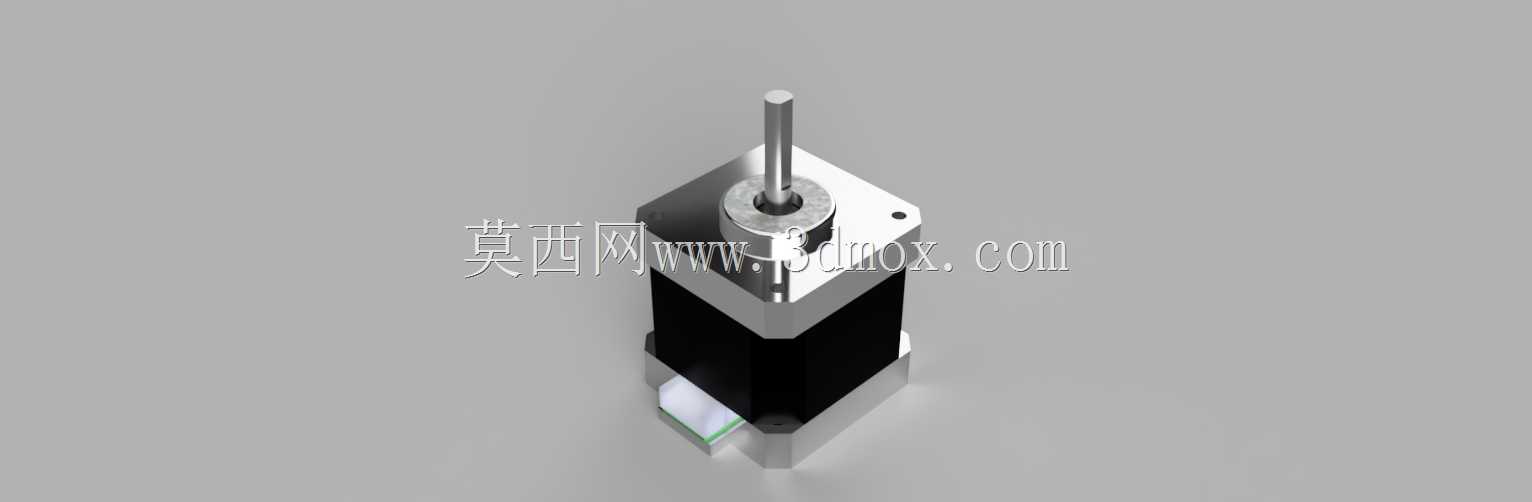

Nema17标准42型步进电机结构设计

　　在桌面级数控设备、小型自动化工位、3D打印运动轴、小型雕刻机进给单元这类对安装空间有严格限制的场景里，Nema17规格的步进电机一直是应用占比极高的驱动执行元件，这类电机的安装法兰遵循通用工业标准，适配绝大多数现成的安装支座、同步轮、联轴器配件，不需要额外做定制转接结构，能大幅缩短设备开发的装配调试周期。从结构设计层面看，这款电机采用方形截面的机壳设计，机壳主体为拉伸铝合金材质，表面做了阳极氧化处理，既可以保证结构强度，又能通过金属壳体快速散出绕组工作产生的热量，避免长时间运行出现过热退磁的问题。前端输出轴采用标准直径的光轴设计，轴端做了倒角处理，方便装配同步轮、齿轮或者联轴器，轴伸长度控制在通用适配范围内，

　　既不会因为轴伸过长导致悬臂负载过大出现轴变形，也不会因为轴伸过短无法兼容常规的传动连接件。安装法兰上的四个安装孔采用对称分布设计，孔位间距严格遵循Nema17的标准尺寸规范，安装时不需要反复核对孔位，只要对准支座上的对应螺孔就可以完成固定，法兰端面的加工平面度控制在合理公差范围内，能保证电机安装后输出轴与传动部件的同轴度，减少运行过程中的径向跳动和异常噪音。电机尾部预留了接线端的安装空间，绕组引线从尾部引出，方便用户根据设备走线需求调整接线方向，不会和周边的结构件产生干涉。从实际选型适配的角度看，这款电机的机身长度对应常用的扭矩区间，适合驱动负载在0.4N·m以内的运动轴，在做设备结构设计时，只要预留出对应机身长度的安装空间，

　　同时保证电机尾部有足够的接线和散热间隙，就可以直接套用这个模型做装配干涉检查，不需要重新测绘电机的外形尺寸。设计这类电机模型的时候，重点还原了实际产品的安装边界尺寸，包括法兰的外形尺寸、安装孔的位置与直径、输出轴的直径与轴伸长度、机身的截面尺寸与总长度，所有和装配相关的尺寸都按照实物的公差范围做了还原，结构工程师在做整机装配设计时，可以直接把这个模型调入装配体，用来校验电机和周边安装板、传动件、走线槽的位置关系，避免实际加工装配时出现尺寸干涉。同时模型也还原了电机的外观细节，包括机壳的分层结构、前端盖的固定方式、输出轴的台阶结构，能让装配体的展示效果更贴近真实设备的状态，在做方案评审或者设备演示时，

　　不需要额外做外观修饰就可以达到比较真实的展示效果。在小型传送带工位、点胶机位移轴、小型机械手关节这类应用场景里，这款电机的安装尺寸通用性极强，搭配对应的步进驱动器就可以实现精准的位置控制，不需要做复杂的参数调试，是小型自动化设备里最常用的驱动元件之一，做结构设计时直接调用这类标准化的电机模型，能省去大量的测绘建模时间，把更多精力放在核心的传动结构和功能设计上。
