集成WMRV25齿轮箱的三相交流电机结构

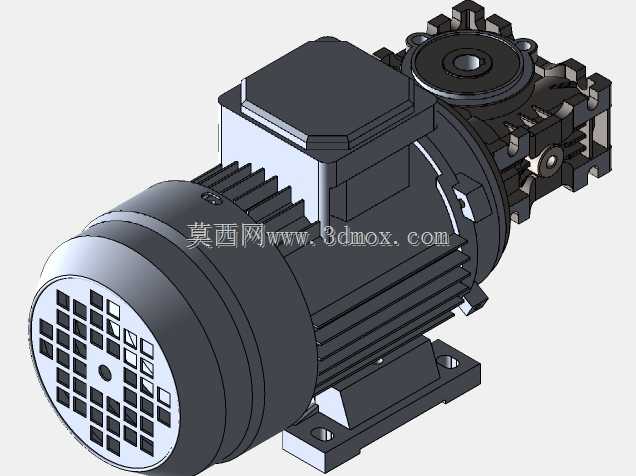

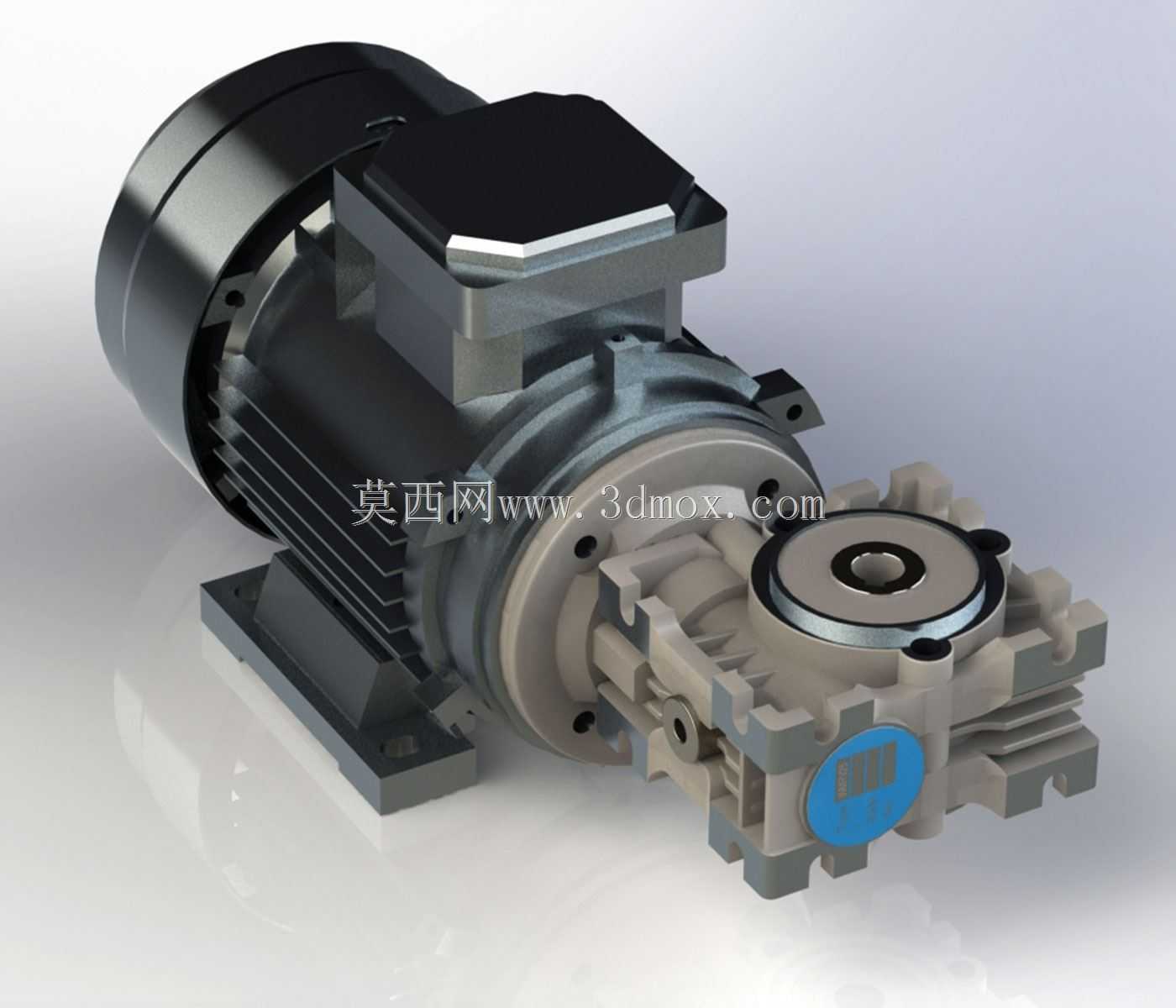

　　做设备结构布局时，常遇到小空间内需要低转速大扭矩输出的工况，这类集成减速箱的电机单元能省去单独选配电机、联轴器、减速箱再逐一校核安装同轴度的麻烦，尤其适合小型输送线、工装夹具转位机构、小型机床进给单元这类安装空间紧凑、负载扭矩不大但对输出转速有明确减速比要求的场景。这款带WMRV25齿轮箱的三相交流电机，在建模时优先考虑了实际安装的边界适配问题，底部法兰的安装孔位按照通用小功率减速电机的安装规范做了标准化处理，输出轴的轴径、键槽尺寸匹配常规小型传动件的配合公差，不管是直接装同步轮、链轮还是连接联轴器带动负载，都不需要额外做转接件的二次设计。从结构设计逻辑来看，电机本体和蜗轮蜗杆减速箱做了一体化集成，省去了传统分体安装时的连接法兰、

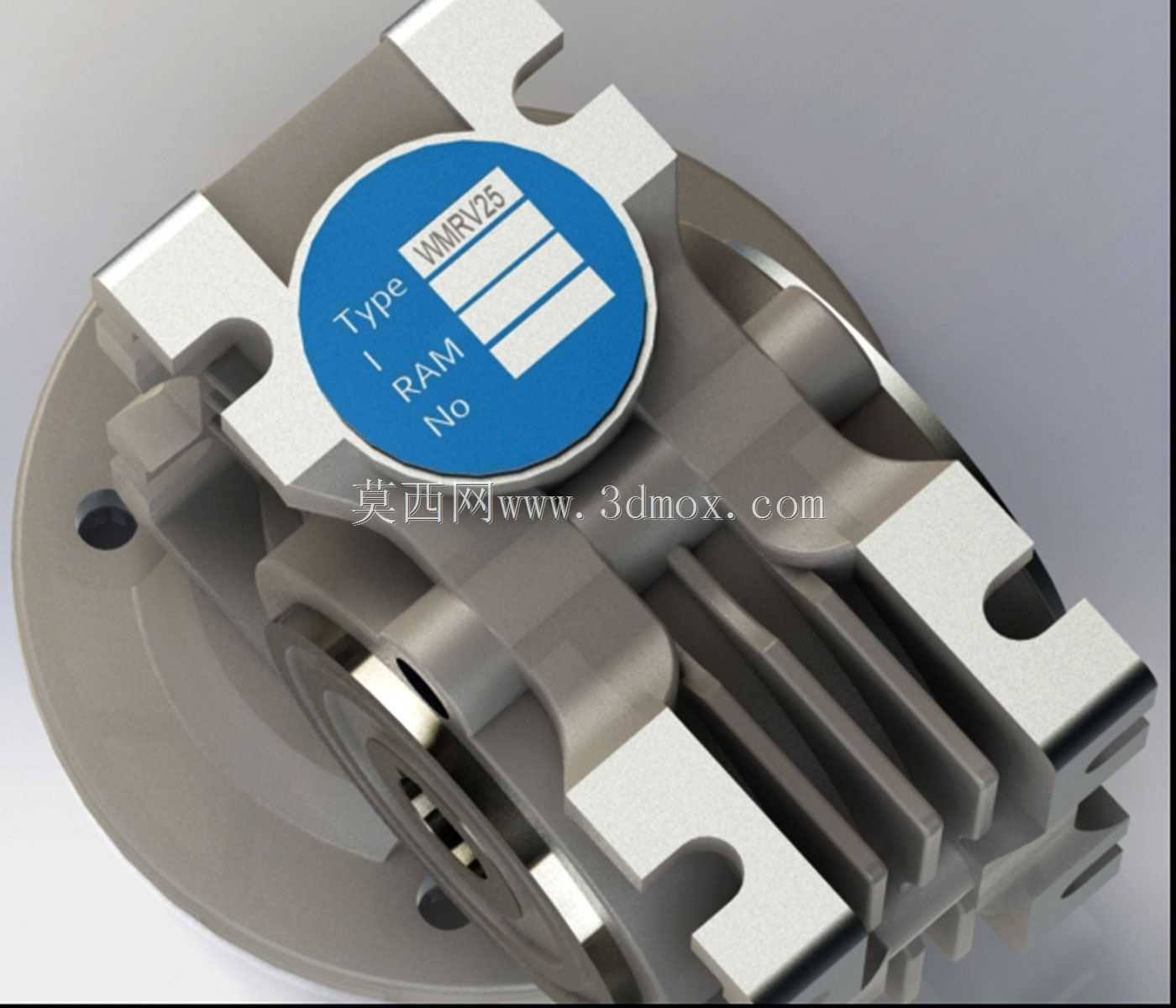

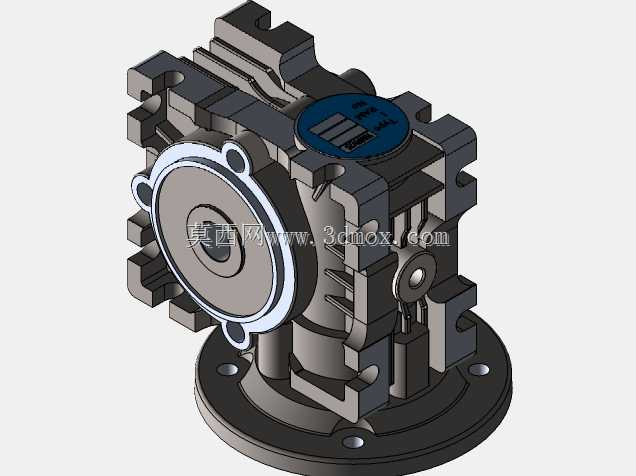

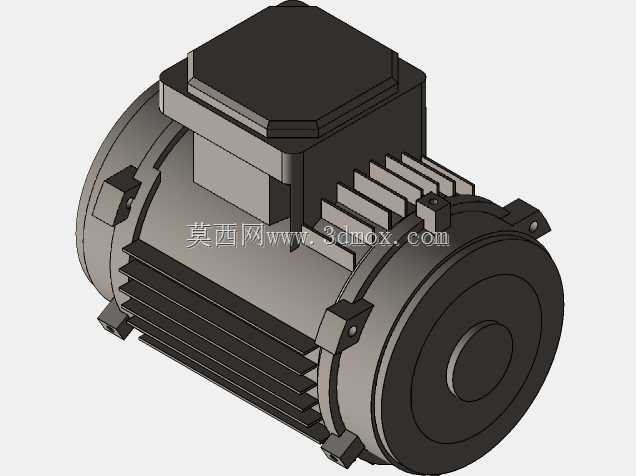

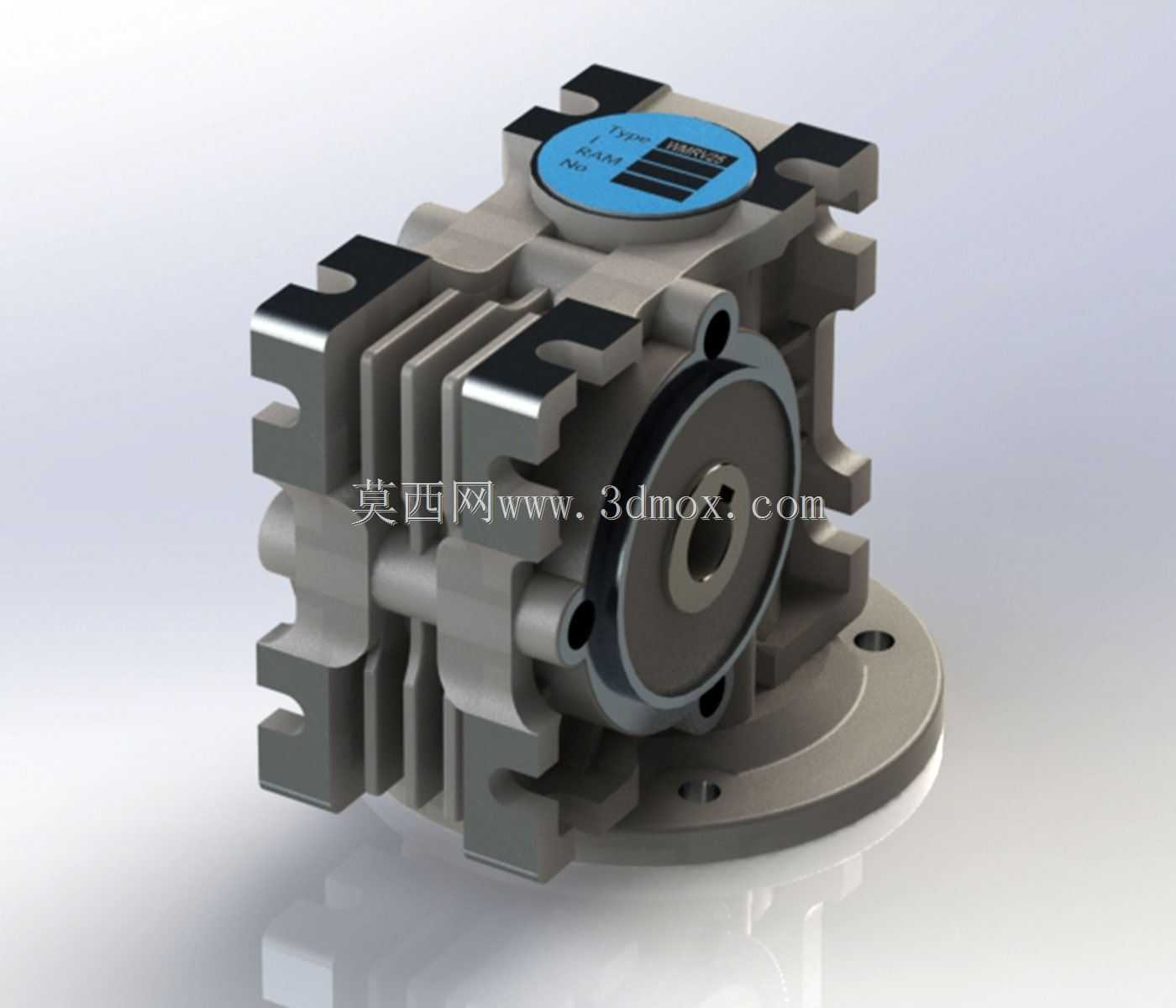

　　联轴器等中间部件，既压缩了整体轴向安装尺寸，也避免了分体装配时的同轴度误差带来的运转振动、轴承偏磨问题。建模过程中对减速箱的散热筋结构做了还原，箱体外侧的平行散热筋能在设备连续运转时增大散热面积，避免蜗轮蜗杆副长时间啮合发热导致润滑油温过高、润滑性能下降。齿轮箱部分的安装固定位做了多面预留，除了底部的法兰安装面，箱体侧面也预留了安装螺孔，能适配卧式、立式等不同安装姿态的设备布局需求，不需要额外制作安装支架。输出端的轴承位、油封位都按照实际配合尺寸做了建模还原，在做整机装配干涉检查时，可以直接验证周边结构和电机本体、减速箱、输出轴的安全间隙，避免实际装配时出现部件干涉。电机尾部的接线盒位置也做了准确还原，布线时可以提前预留接线空间，

　　避免走线和周边结构产生剐蹭。这类集成减速电机的选型过程中，很多工程师容易忽略安装边界的细节，比如散热筋的突出尺寸、接线盒的朝向调整范围、输出轴的伸出长度，这个模型把这些细节都做了1:1还原，在做设备三维布局时，可以直接导入装配体做空间校核，不需要再手动测量实物尺寸调整模型，能大幅缩短前期方案布局的时间。针对小型自动化设备的布局需求，模型的各个安装基准面都做了明确的建模处理，装配时可以直接通过基准面配合完成定位，和实际安装时的定位逻辑完全一致，不会出现模型装配位置和实际安装位置存在偏差的问题。
