紧凑型固定龙门微型数控加工设备结构

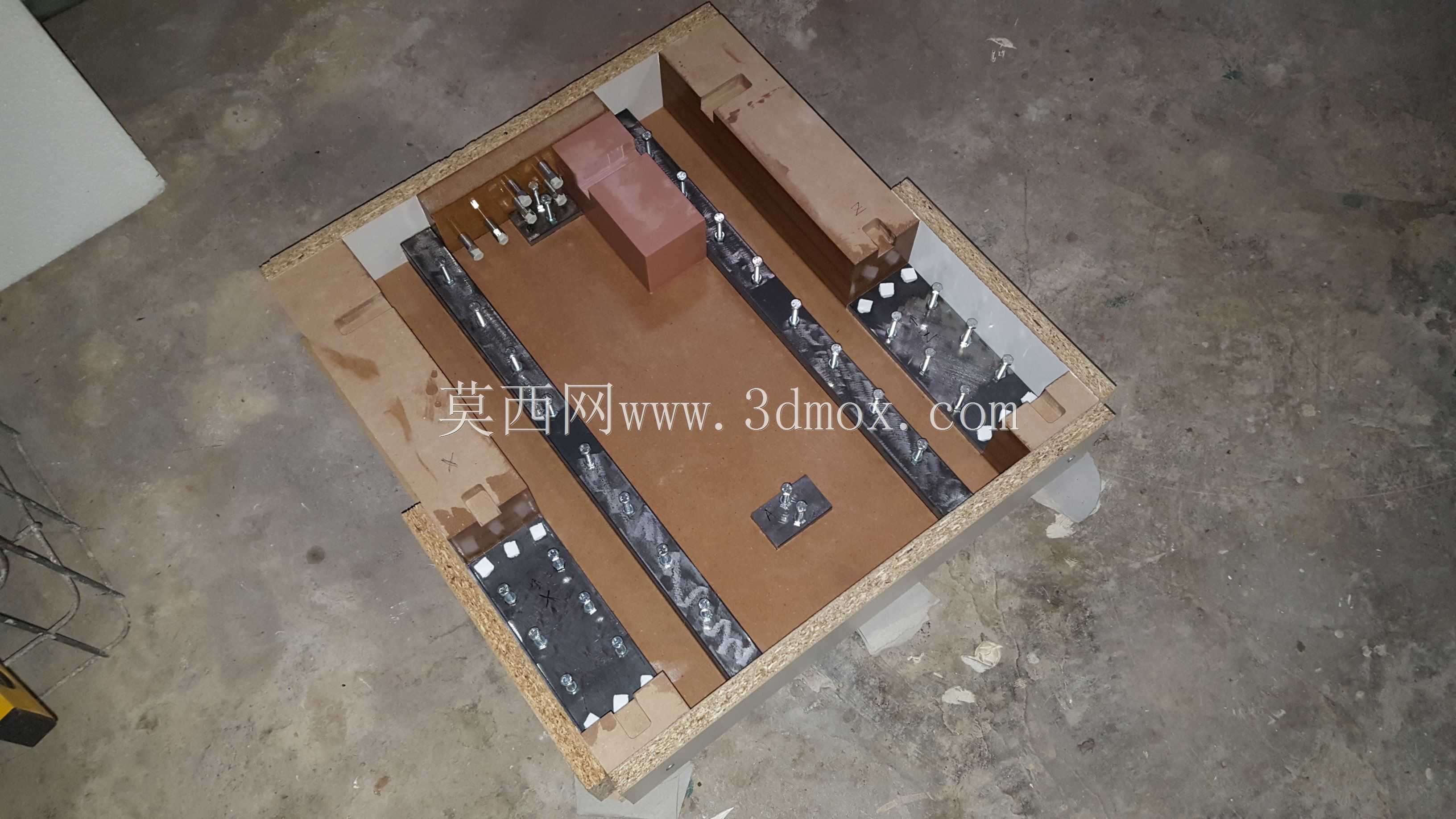

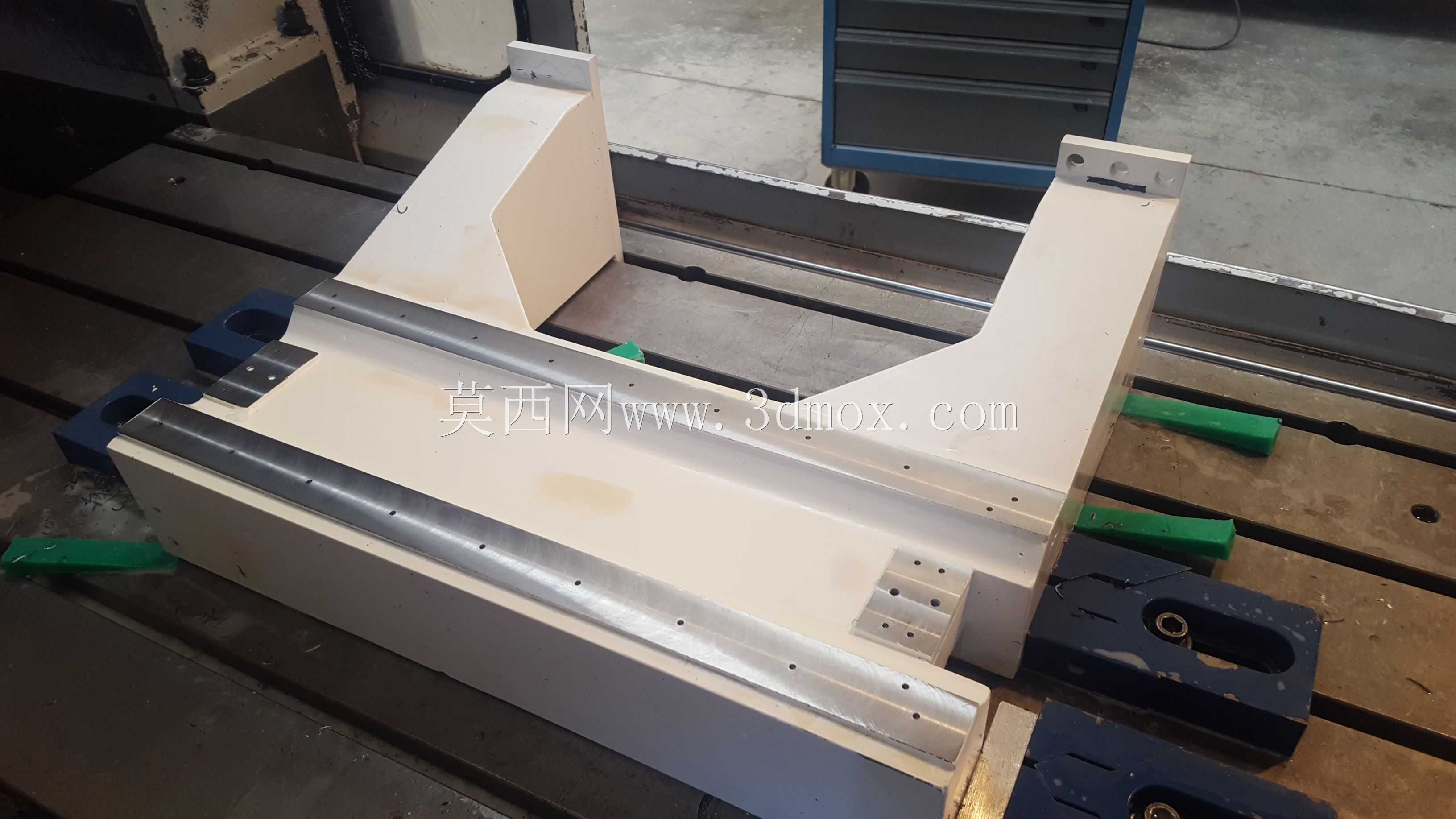

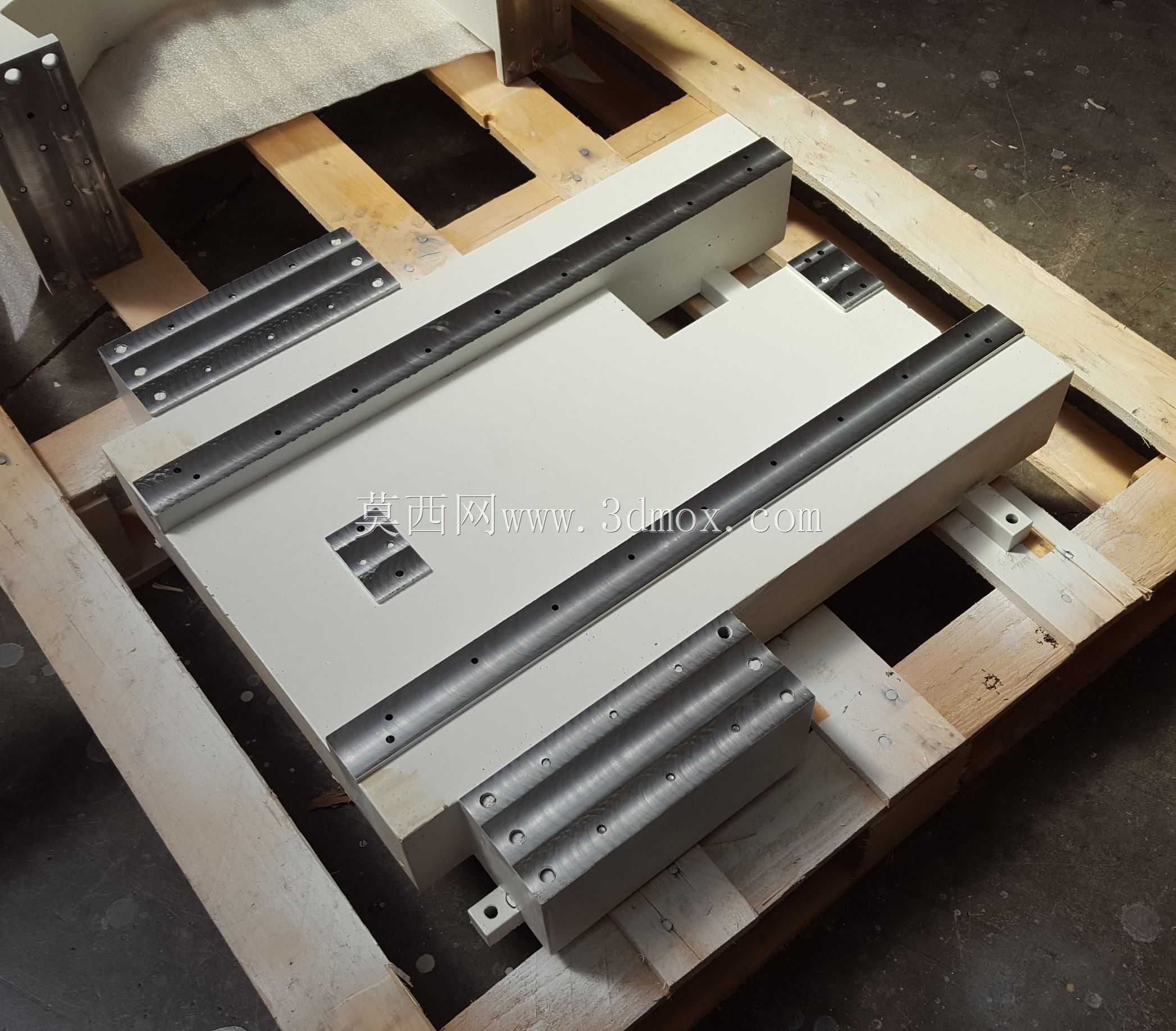

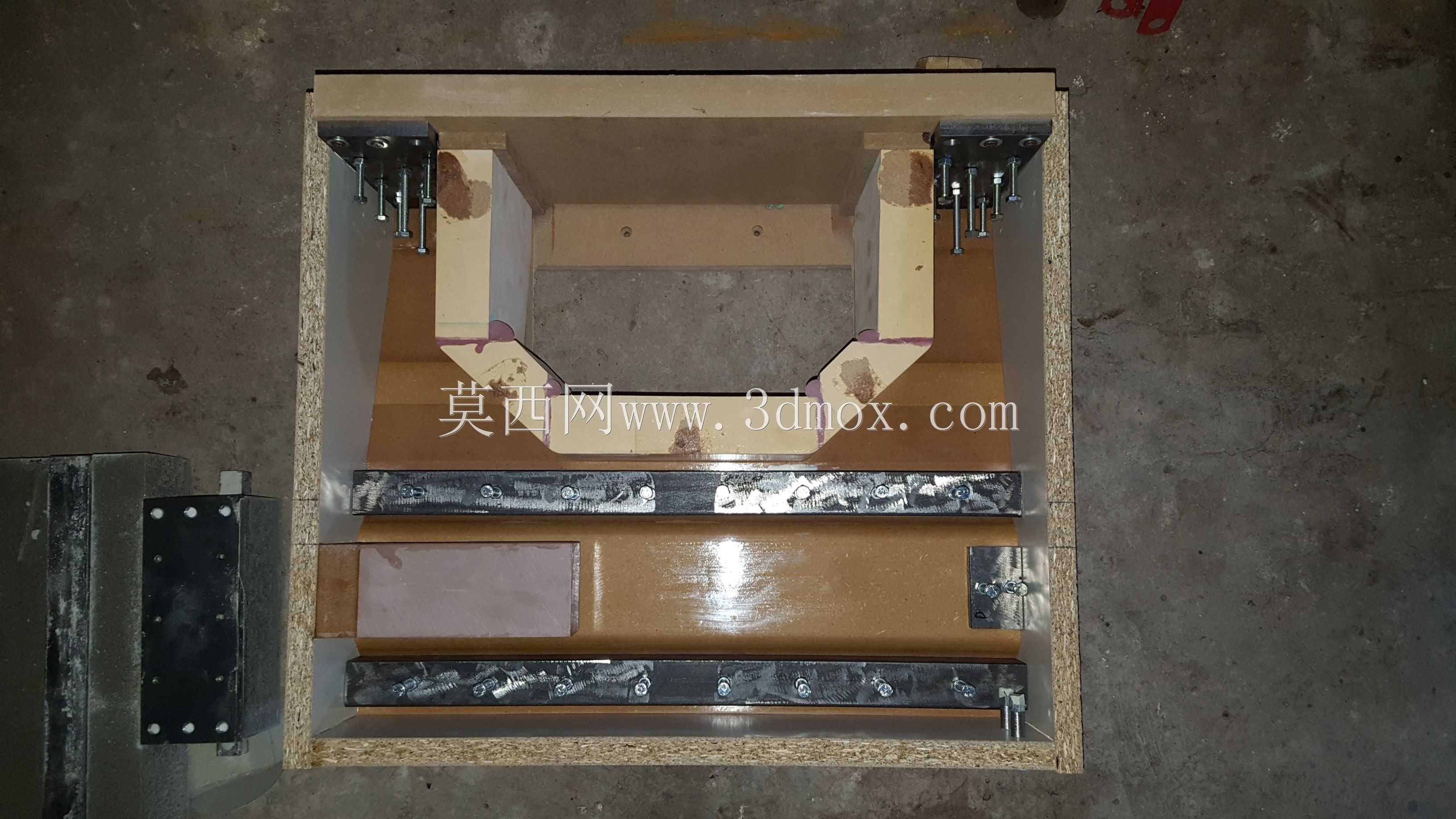

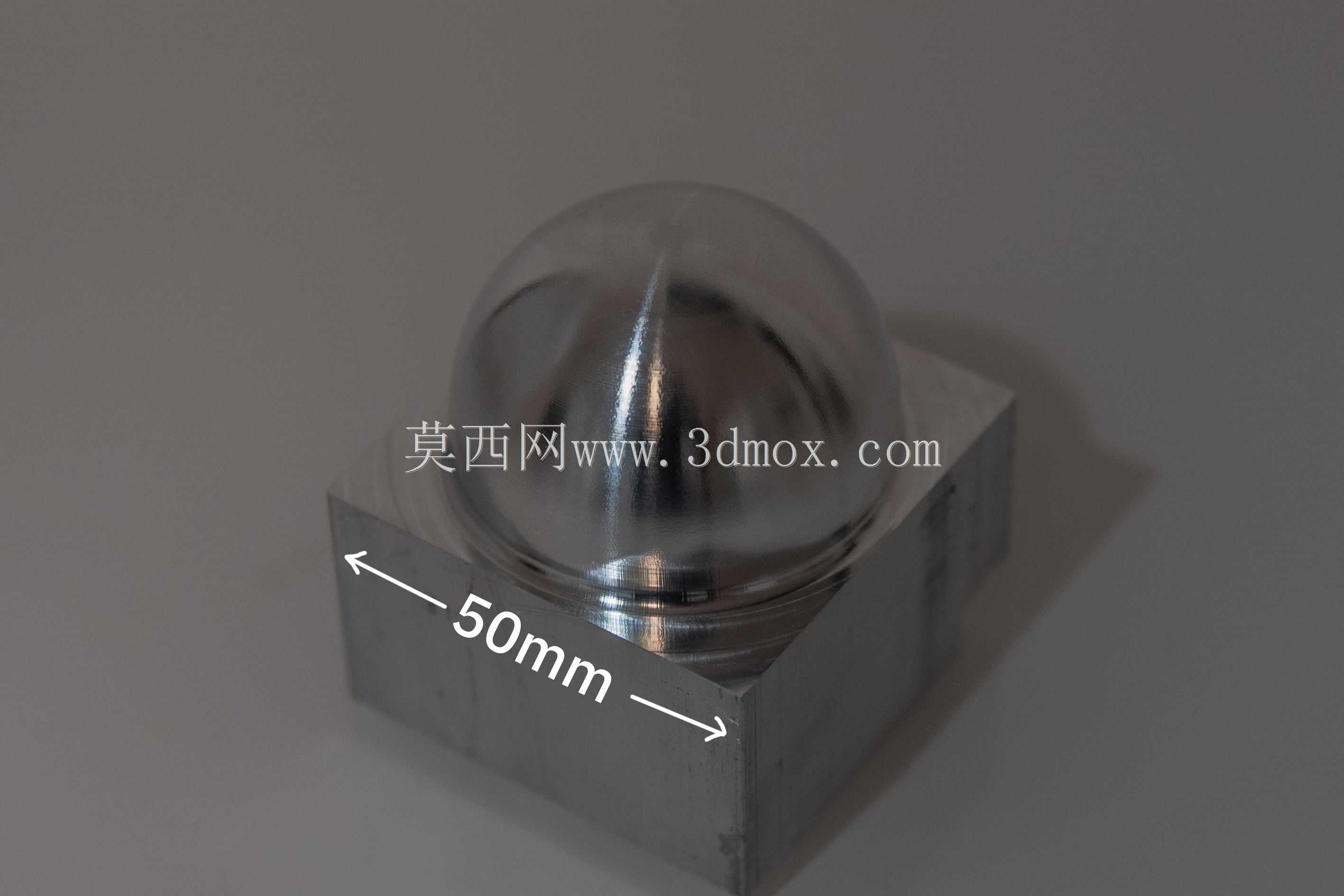

　　这款微型龙门数控加工设备的设计初衷，是面向小型加工场景下的轻金属精密加工需求，适配个人工作室、小型工坊这类空间有限的作业环境，整体占地尺寸控制在630x630mm，无需大面积作业场地即可完成安装部署，对安装地面的承重要求较低，普通硬化地面即可满足放置需求，不需要额外做设备基础浇筑。设备的有效工作行程设定为350x250x150mm，可覆盖铝、黄铜这类低硬度轻金属的小件铣削、钻孔、轮廓加工需求，加工过程中床身的抗振性能直接影响工件表面加工质量，这款设备的床身主体采用超高性能混凝土材质浇筑成型，通过特殊配比调整后材料弹性模量可达80GPa，材料阻尼特性优于常规铸铝床身，能有效吸收主轴加工过程中产生的高频振动，减少加工振纹的产生，提升工件表面加工质量。

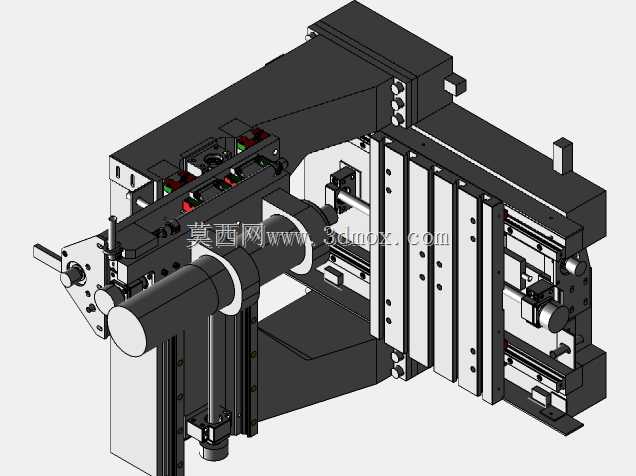

　　传动系统的选型上，进给轴最初配置180W伺服电机搭配2:1减速比的皮带减速结构，实际调试后发现直连传动搭配400W伺服电机可获得更快的轴移动速度，同时兼顾低速进给的扭矩输出需求；直线导向部件选用20mm规格带ZA预加载的线性导轨，可根据加工精度需求选配C5级研磨滚珠丝杠，配合导轨的预紧消隙结构，可将整机的重复定位精度控制在合理区间，满足小型精密零件的加工公差要求。主轴单元选用1.8kW功率的自动换刀主轴，锥孔标准为iso20，可容纳一定数量的刀位完成多工序自动换刀加工，无需人工频繁换刀操作，对于日常小批量零件加工的效率提升明显，若有更高功率加工需求也可适配更高规格主轴，但常规轻金属加工场景下该功率配置已足够覆盖绝大多数加工工况。

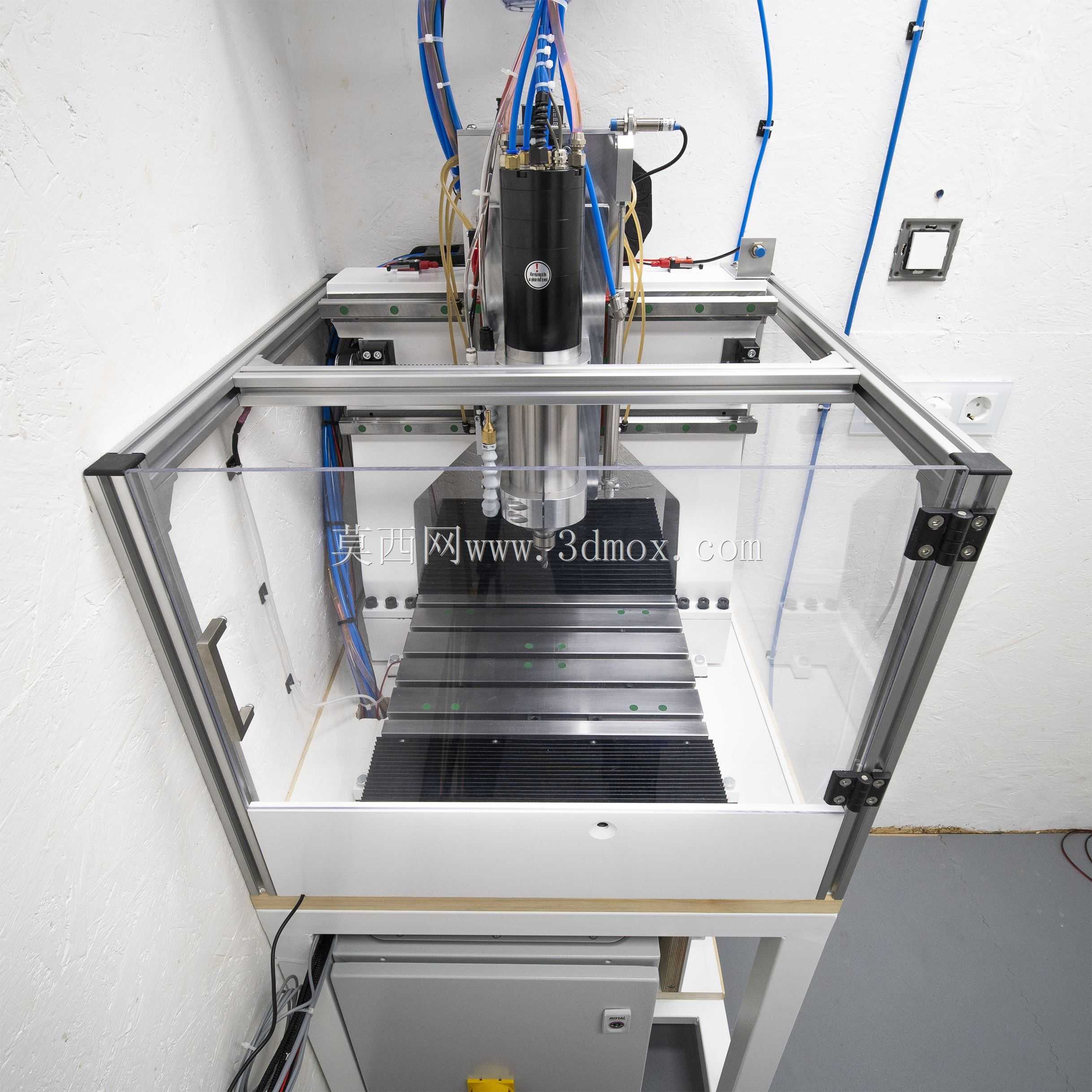

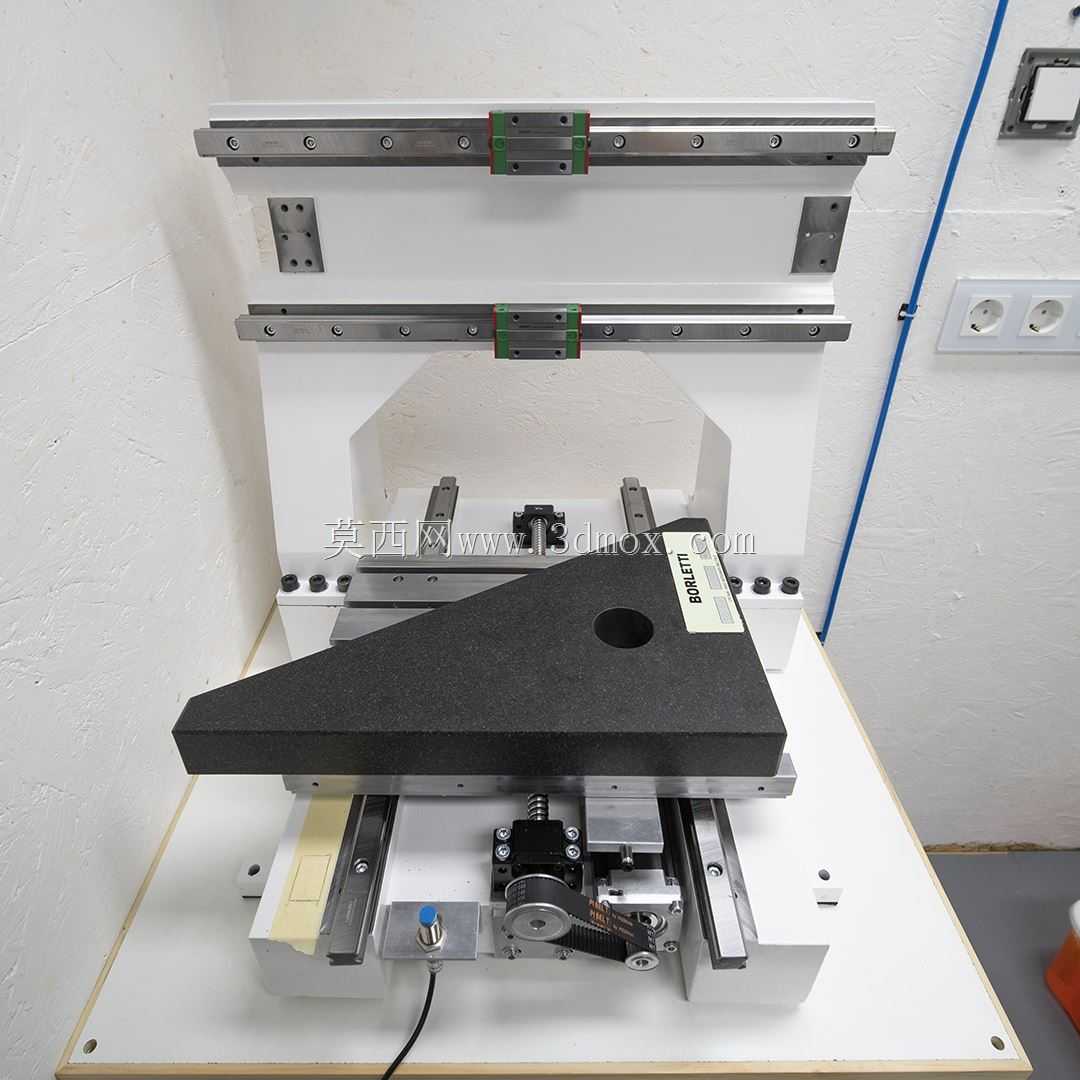

　　轴系几何精度校准环节，采用高精度花岗岩正方形角尺作为校准基准，可将整机的直线度、垂直度几何误差控制在0.01mm以内，保障三轴运动的几何精度符合加工要求。设备的防护结构采用铝型材框架搭配透明防护板，可阻挡加工过程中切削液、切屑的飞溅，同时方便操作人员实时观察加工状态，电控系统可适配LinuxCNC、EdingCNC等主流开源运动控制器，方便用户根据自身使用习惯进行二次开发与功能扩展，整体结构紧凑，安装调试门槛低，适合小型加工场景下的轻金属零件精密加工作业使用。
