型材切割用台式钢切锯结构设计

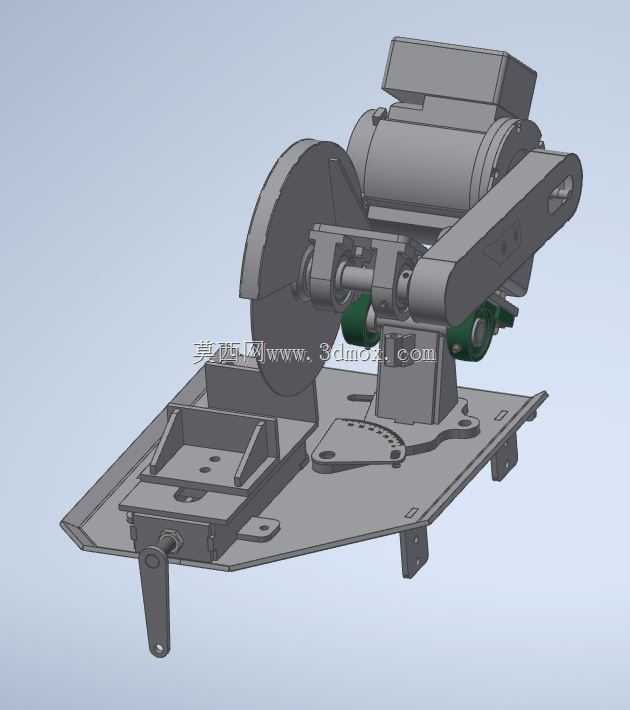

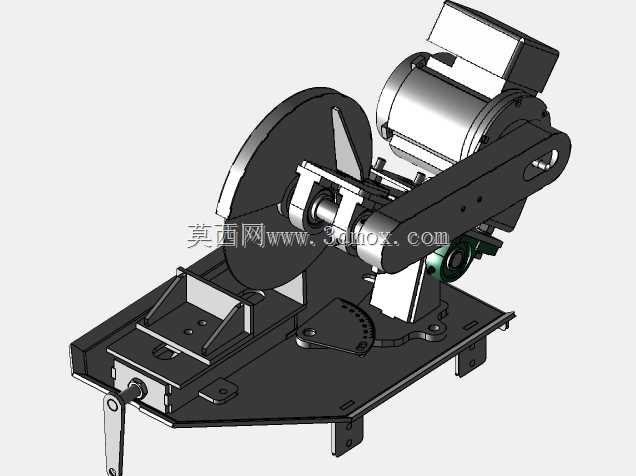

　　这款钢切锯主要面向金属加工现场的型材下料工序，在钢结构预制、五金加工、设备维修、管道安装等场景中承担碳钢型材、圆钢、角钢、扁钢、小型管材的定长切断作业，是现场加工环节替代手工锯切、火焰切割的常用台式设备，相比热切割方式不会改变切口处材料金相组织，也无需后续打磨氧化层，加工效率与切口平整度更适配批量下料需求。从结构设计逻辑来看，整机采用底座一体式承载布局，底部冲压成型的钢板底座作为所有部件的安装基准，既承担整机配重防止锯切过程中设备移位，也预留了四个地脚安装孔位，可通过膨胀螺栓固定在车间地面或者移动加工台面上，底座前端延伸出的可调式定位挡块配合角度刻度盘，可实现0-45度范围内的斜角切割定位，满足不同角度的型材拼接下料需求。

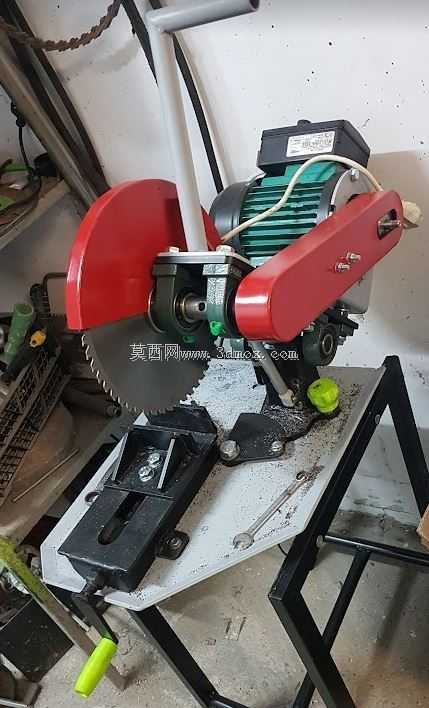

　　锯切动力单元采用铰接式摇臂结构，驱动电机与锯片防护壳集成在摇臂末端，摇臂铰接点内置耐磨衬套，操作时下压手柄即可带动锯片完成进给动作，铰接处配套的扭簧结构可在松开操作手柄后自动带动摇臂复位到初始高位，避免锯片长时间与待加工型材接触误触发切削。锯片侧的半封闭防护罩可随锯切进给角度自动调整遮挡范围，既防止锯切过程中金属碎屑飞溅伤人，也避免操作人员误触高速旋转的锯片，底座上的快速夹紧机构可通过偏心压杆快速锁紧不同截面尺寸的型材，无需反复拧动螺栓调整夹持间距，适配现场频繁换料的作业节奏。设备的动力传递采用皮带减速结构，电机输出端通过多楔带带动锯片主轴转动，皮带传动本身具备过载缓冲特性，

　　当锯片遇到硬质点或者进给压力过大时可通过皮带打滑保护电机与锯片不会过载损坏，主轴端配套的法兰夹紧结构可快速更换不同厚度、直径的锯片，适配不同材质的切割需求。从安装边界来看，整机底座长宽尺寸适配常规车间操作工位的摆放需求，摇臂抬起到最高位时的整体高度不会超出常规车间操作面的上部空间限制，操作手柄的位置符合人体站立操作的发力角度，长时间作业也不易产生操作疲劳，设备后部预留的电机散热空间可保证连续锯切作业时电机不会过热停机，碎屑导流结构可将锯切产生的铁屑引导到底座前部的集屑区域，方便作业后集中清理，不会散落到设备连接缝隙中造成部件卡滞。
