小型电动直线驱动活塞执行机构结构

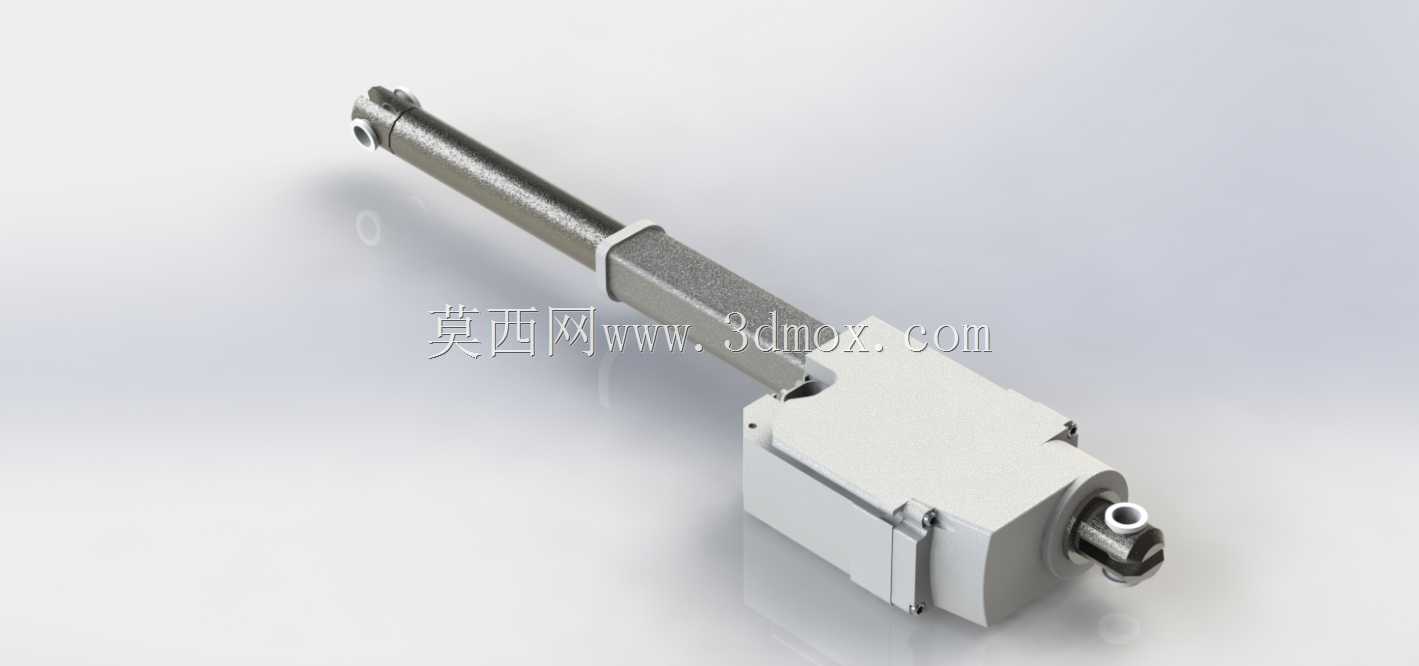

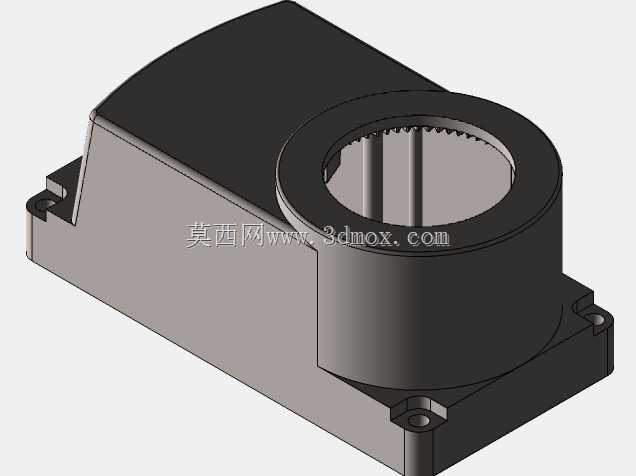

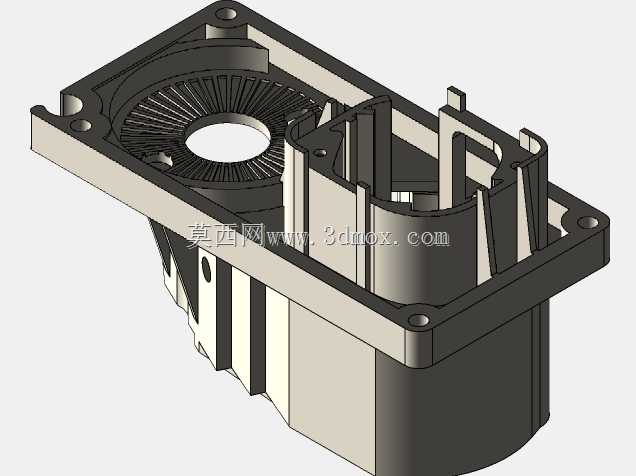

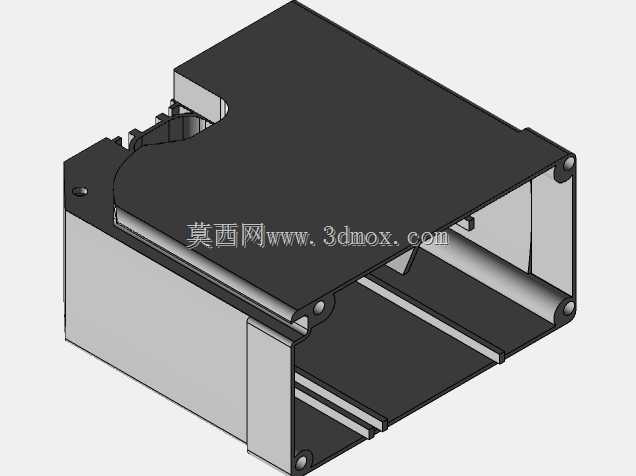

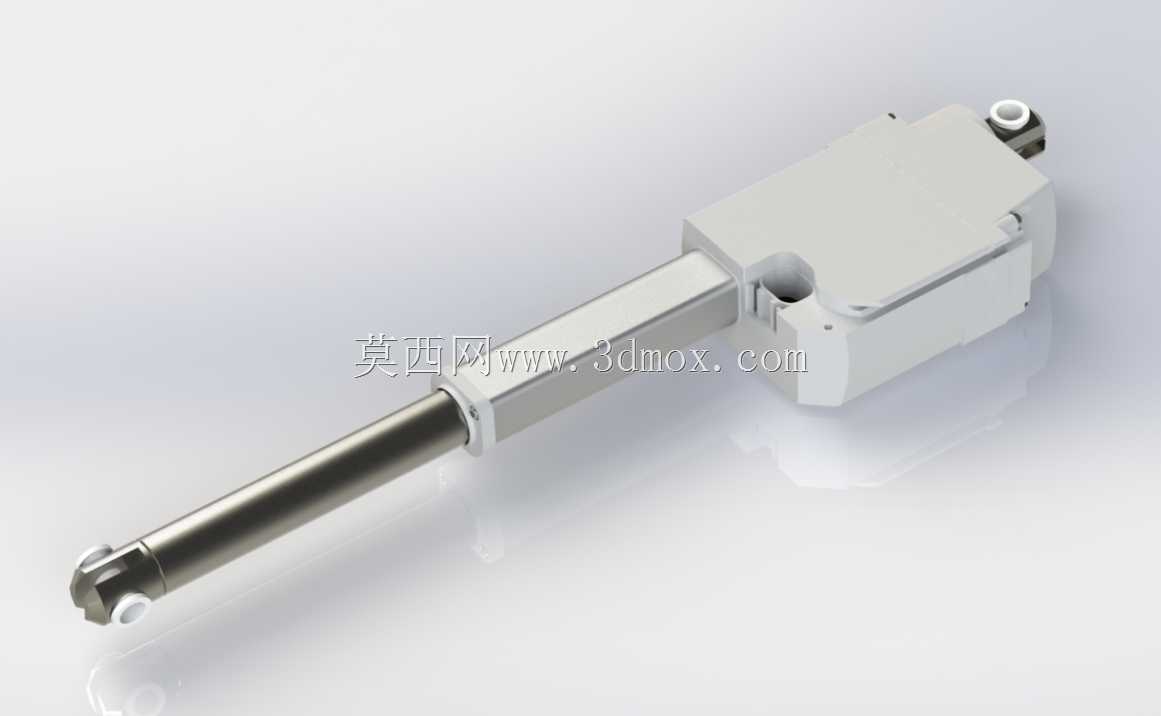

　　这款电动线性执行活塞结构，常被集成在各类需要短行程直线推拉力输出的自动化工位中，比如轻工装配线的工件顶出工位、小型实验设备的位移调节机构、智能家居的电动开合组件、医疗辅助设备的姿态调整单元里，替代传统气动活塞需要配套气源管路、电磁阀组的复杂部署，在没有压缩空气供应的场景下优势十分明显。从结构设计逻辑来看，整套机构采用集成式布局，驱动电机、减速齿轮组、传动丝杠、活塞推杆、位置检测元件全部整合在方形主机壳内，没有外露的传动部件，既可以避免车间粉尘、切削液溅入传动副造成卡滞，也能降低运行过程中夹伤操作人员的风险。设计时将驱动单元与推杆输出端呈同轴排布，尽可能压缩了整机的径向安装尺寸，外壳预留的安装凸台带有标准安装孔位，

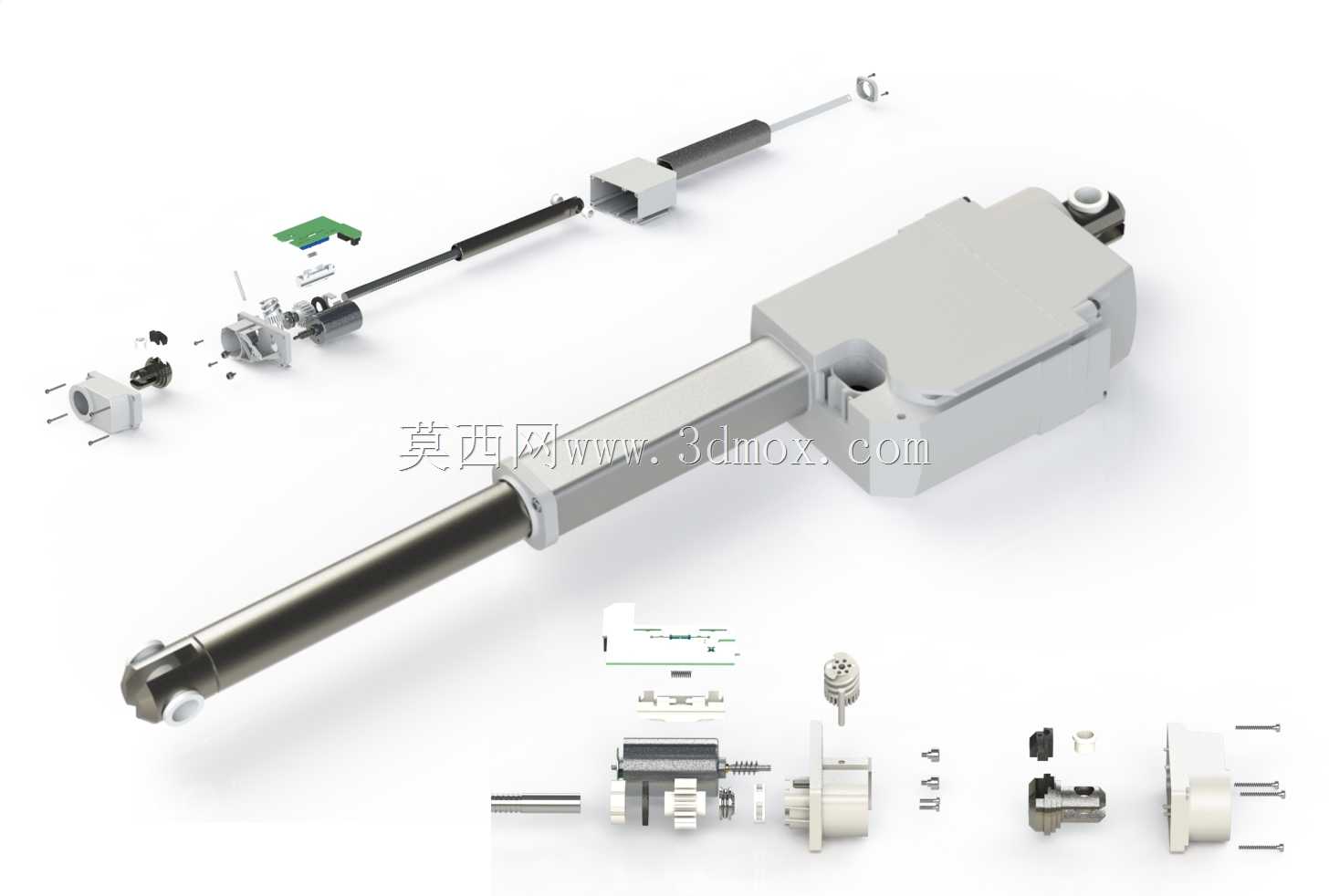

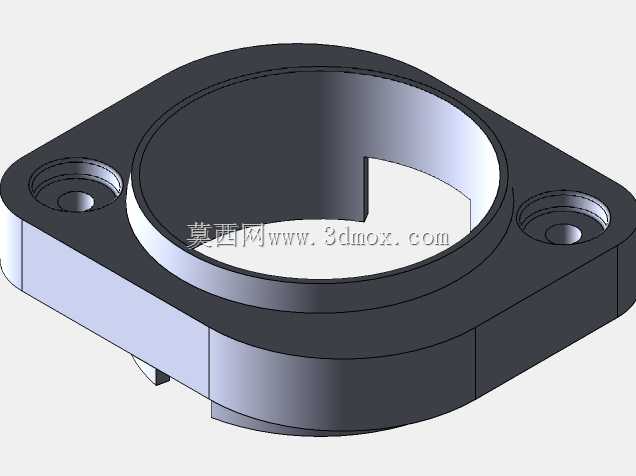

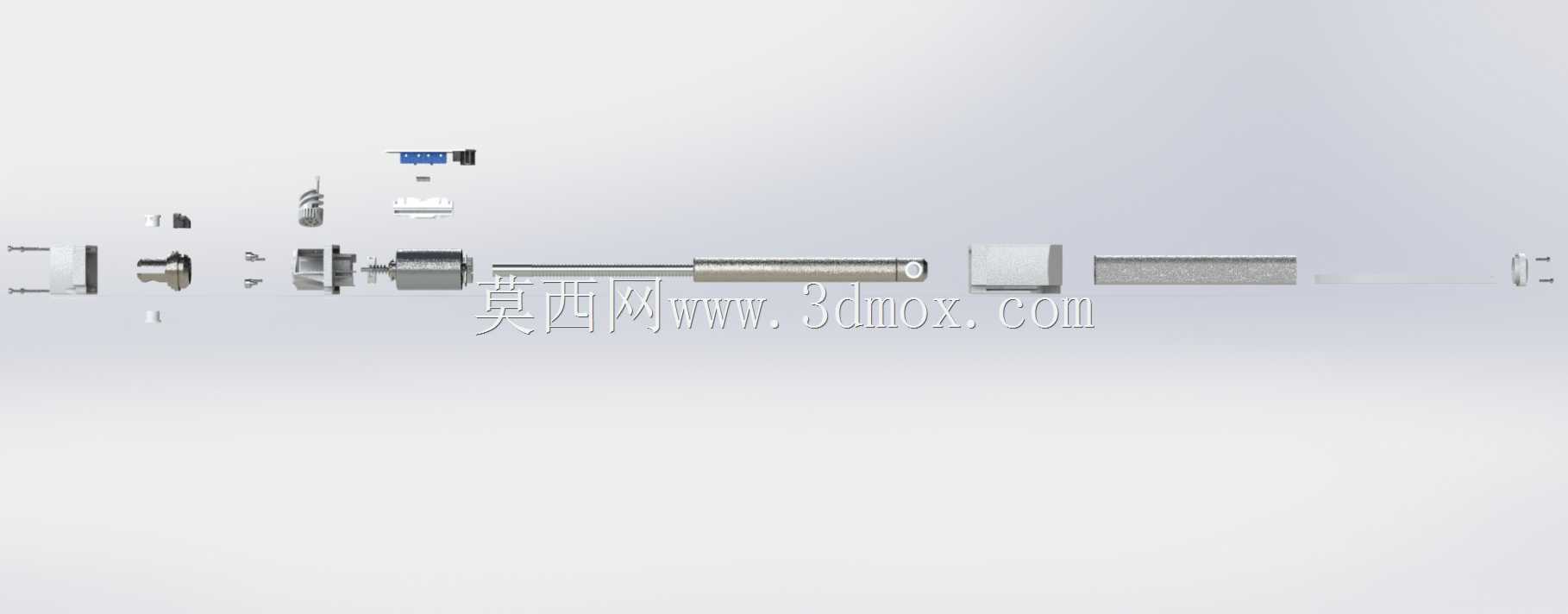

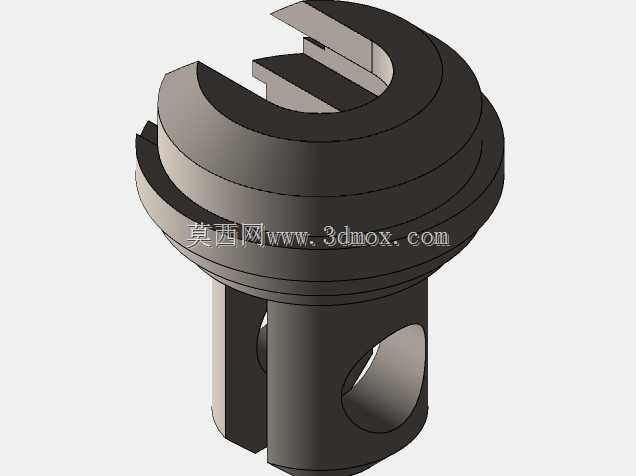

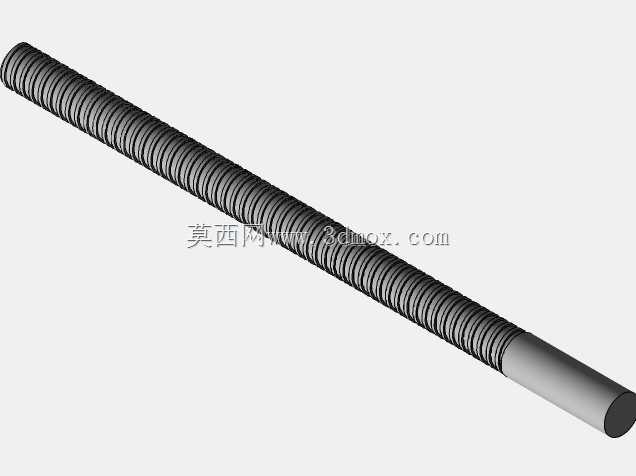

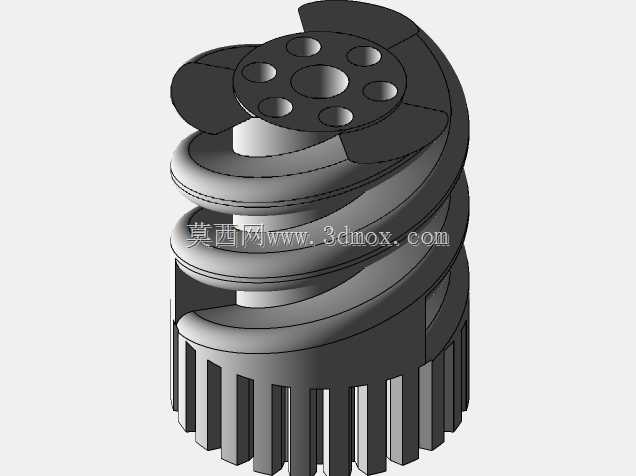

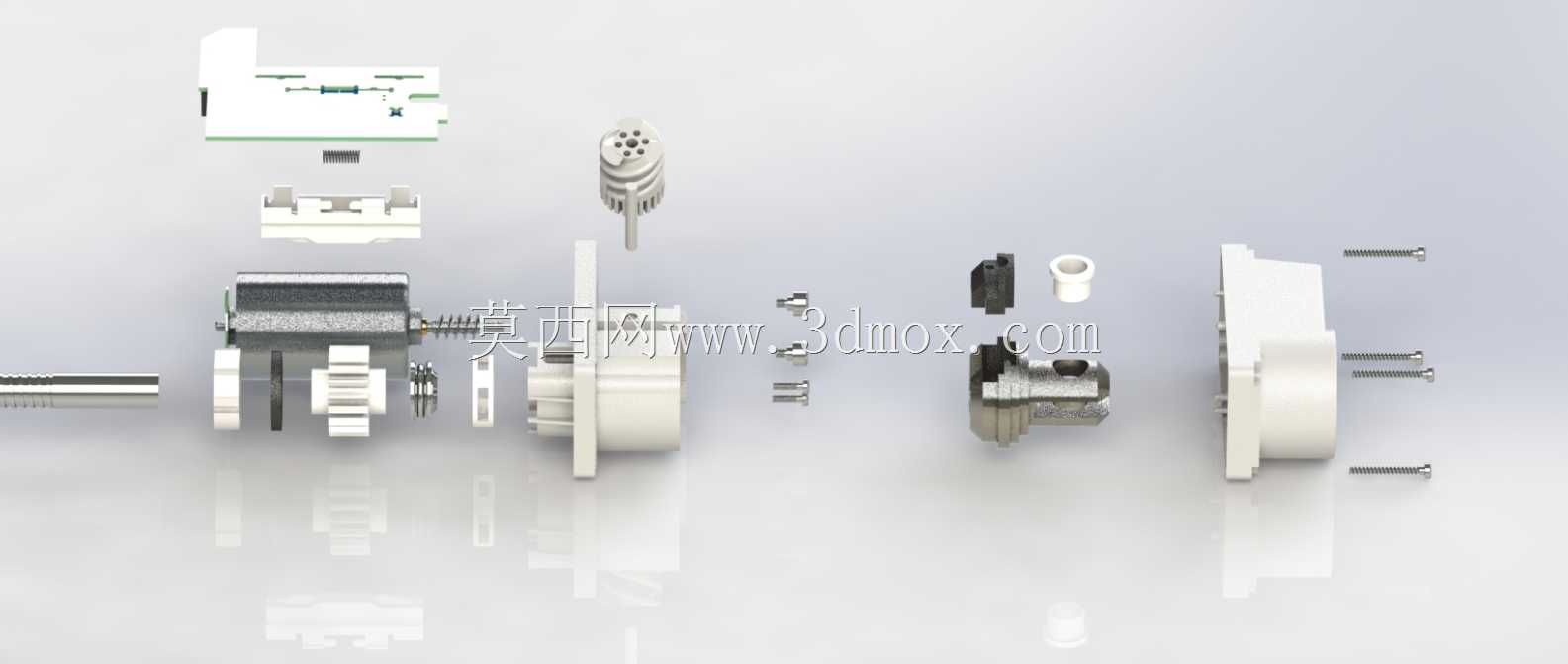

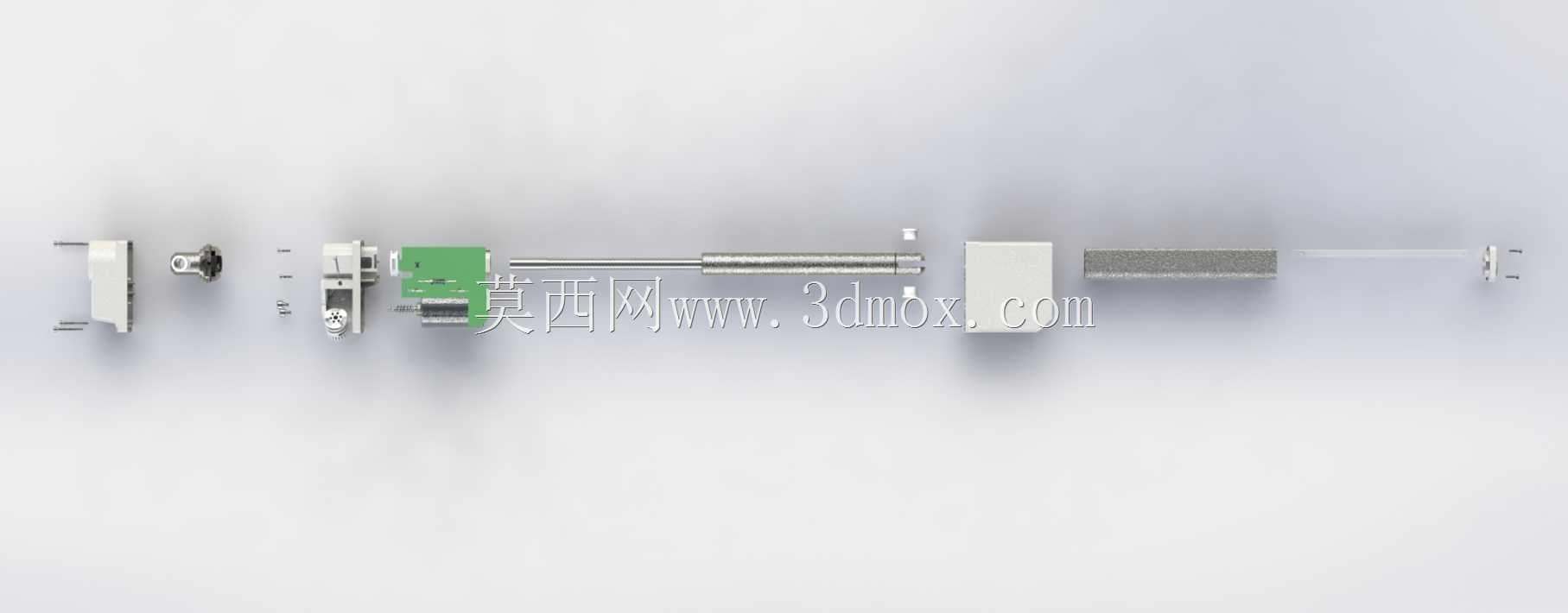

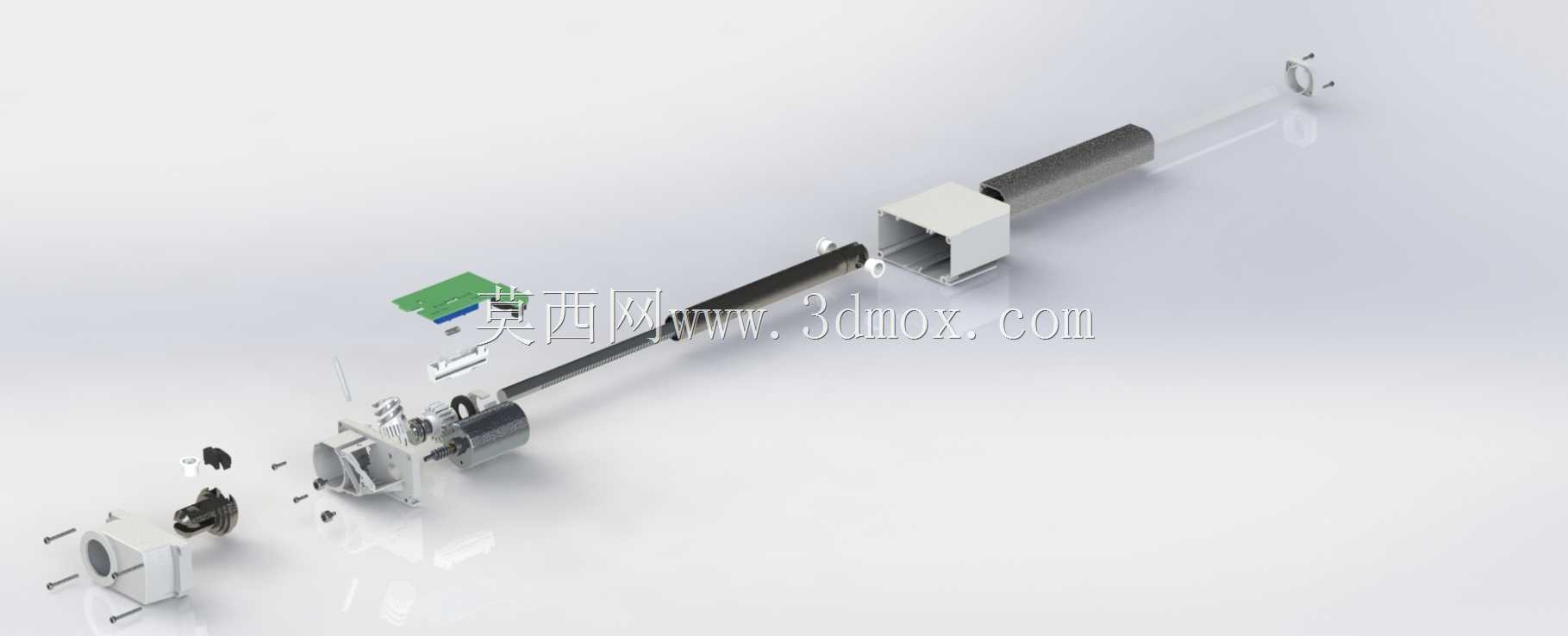

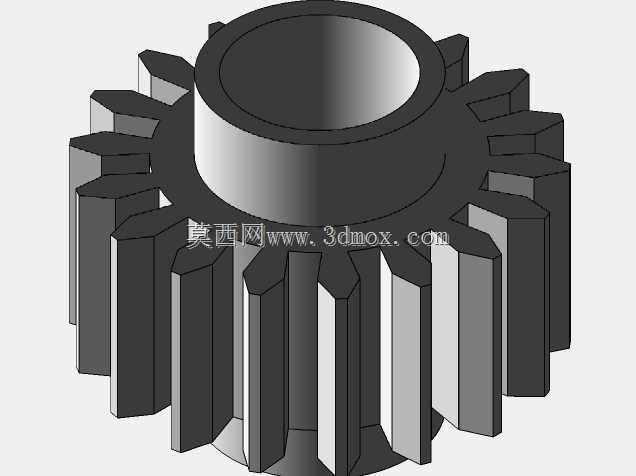

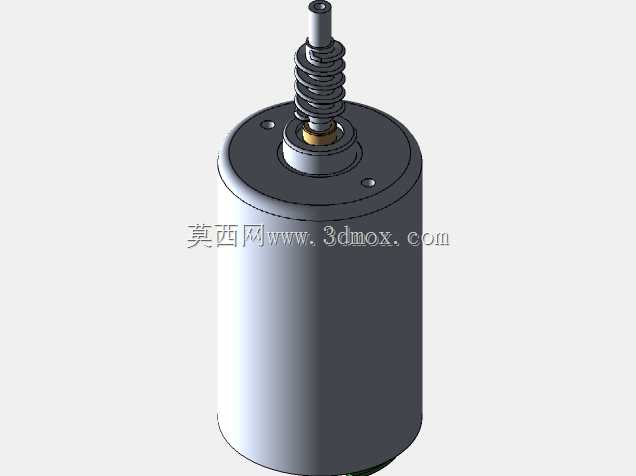

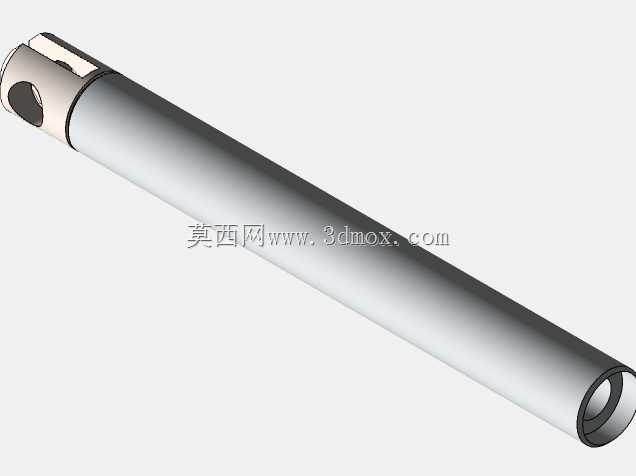

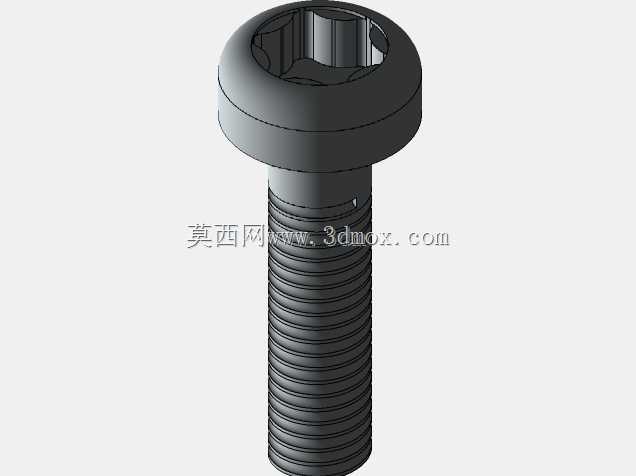

　　既可以通过法兰面直接固定在设备立板上，也能配合侧边支架实现卧式安装，适配不同设备的安装空间约束。推杆端部采用球头连接结构，允许输出端存在小角度的偏摆量，能够抵消安装面加工误差带来的同轴度偏差，避免推杆运行过程中出现别劲、磨损加剧的问题。内部传动路径经过优化，电机输出的高转速低扭矩动力，先经过一级行星齿轮组减速增扭，再通过梯形丝杠将旋转运动转化为活塞推杆的直线往复运动，梯形丝杠自带的自锁特性，可以在断电状态下锁定推杆位置，不需要额外加装制动机构就能维持负载位置，避免负载下坠或者移位。整套结构的爆炸拆分层级清晰，从外壳的卡扣与螺丝固定位，到内部齿轮的啮合间隙预留、丝杠两端的轴承支撑位、推杆的导向衬套长度设计，都经过了装配合理性校验，

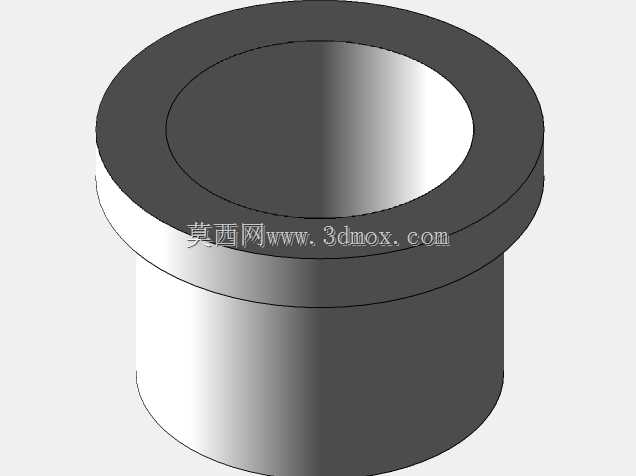

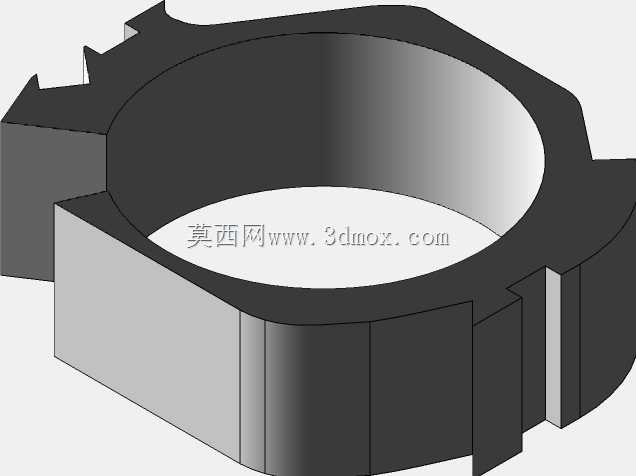

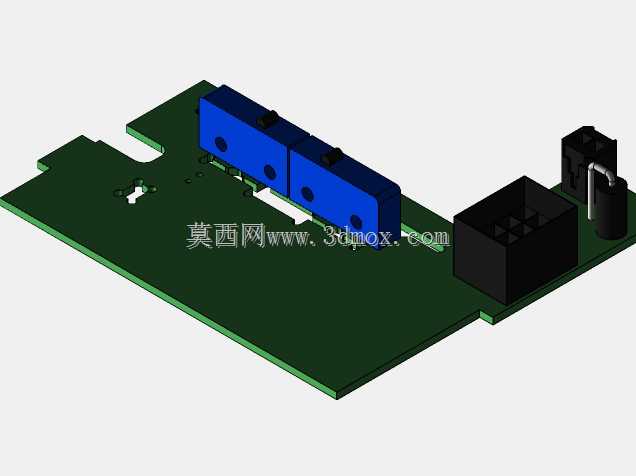

　　导向衬套采用自润滑材质，不需要定期加注润滑脂就能保证长期运行的顺畅度，降低后期维护成本。在安装边界设计上，推杆完全缩回时的总长度控制紧凑，伸出行程覆盖常用的小行程直线驱动需求，输出推力能够满足多数轻载工位的推压、顶起、开合动作要求，运行过程中传动噪音低，适合在对环境噪音有要求的设备场景中使用。结构上预留了位置传感器的安装位，可以根据使用需求选配霍尔元件或者行程开关，实现推杆的伸出、缩回极限位置检测，也能配合控制板实现多位置的精准停留，适配不同的动作逻辑需求。
