CTK小型直流控制继电器三维结构

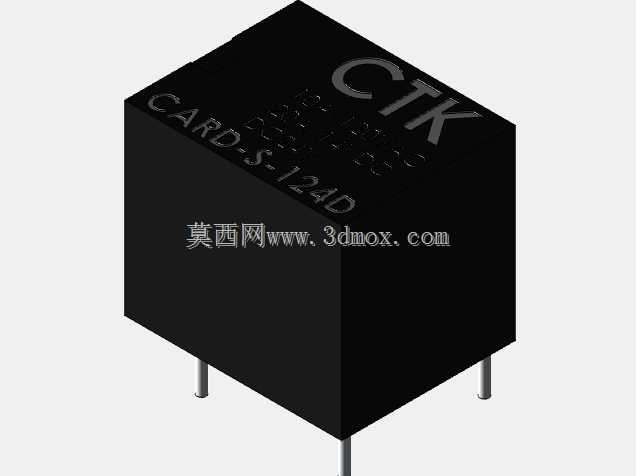

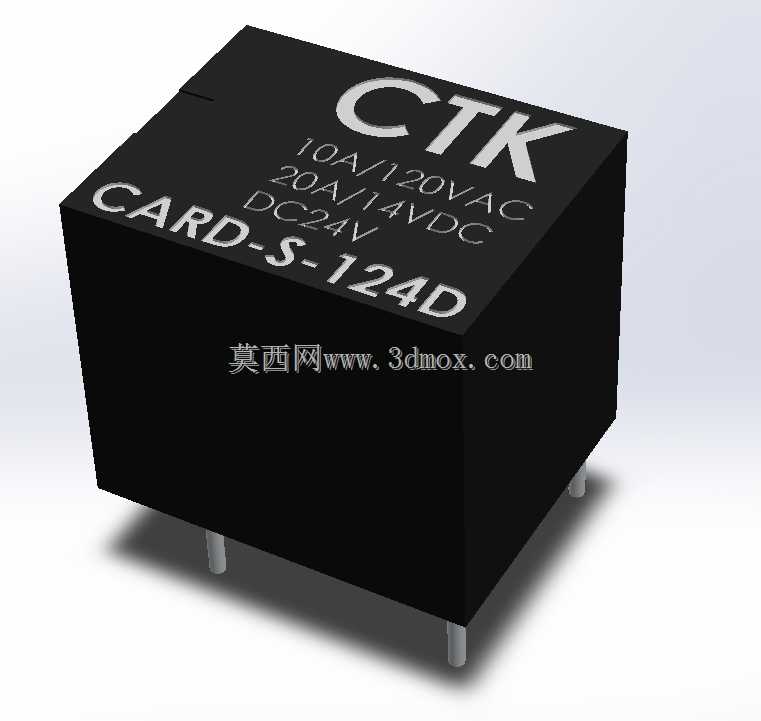

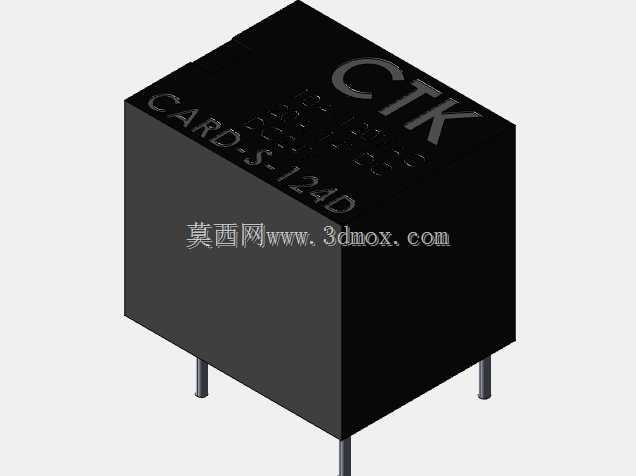

　　在低压控制回路的设计选型中，这类小型塑封继电器是工控板卡、小型自动化装置、家电控制板里极为常见的通断执行元件，这款CTK品牌的CARD-S-124D型号继电器，线圈额定电压为直流24V，触点侧可承载10A/120VAC、20A/14VDC的负载通断需求，适配绝大多数小功率负载的直接驱动场景，无需额外搭配中间扩容触点，能有效缩减控制板的占用空间。从三维结构还原的细节来看，这款继电器采用标准直插式引脚布局，引脚间距符合常规PCB焊盘设计规范，外壳为黑色阻燃PBT材质塑封成型，顶面采用激光丝印标注品牌、型号、触点参数与线圈电压信息，方便生产装配时的目视核对，也能避免长期使用后标识磨损脱落。

　　设计这款三维模型时，优先还原了产品的实际安装边界：整体为方块式塑封结构，底部四根引出引脚的伸出长度、直径都严格按照实物尺寸测绘，引脚的位置公差控制在PCB设计可接受的范围内，方便结构工程师在做控制板布局时直接调用，核对元件与周边壳体、其他元件的安全间隙，避免出现装配干涉。不同于大型工业继电器的导轨安装形式，这款迷你继电器直接采用PCB焊接固定，整体高度较低，适合在薄型控制盒、嵌入式控制模块内使用，外壳的边角做了小圆弧过渡，没有尖锐棱角，在自动化插件焊接工序中能顺畅通过供料轨道，不会出现卡料问题。

　　从功能特性上看，24V直流线圈的驱动功耗较低，适配绝大多数PLC输出端口、三极管驱动回路的驱动能力，不需要额外增加驱动放大电路就能可靠吸合，触点采用合金材质，能承受小功率感性负载的短时冲击电流，适合用来控制小型电磁阀、指示灯、小功率直流电机、交流侧小功率加热模块等负载。在实际应用场景里，这类继电器常被用在小型工控终端、智能家居控制模块、车载低压控制回路、小型电源切换板中，因为塑封结构能阻挡日常使用中的灰尘、少量飞溅液体侵入触点间隙，相比敞开式结构的继电器，在非严苛工业环境下的使用寿命更长，维护成本更低。

　　建模过程中对外壳表面的丝印凹槽、引脚根部的塑封封胶位置都做了细节还原，没有过度简化结构特征，结构工程师在做整机装配校验时，可以直接用这个模型核对继电器顶面与上方壳体的间隙，确认是否需要预留标识读取空间，也能核对引脚长度是否会超出PCB背面的元件高度限制，避免出现装配后引脚顶到外壳的问题。这款继电器的外形没有额外的固定耳，完全依靠引脚焊接的强度固定在PCB上，因此在布局时需要注意尽量将其布置在PCB远离强振动源的位置，若必须布置在振动区域，可在模型对应位置预留点胶空间，通过在继电器外壳与PCB之间点密封胶的方式提升抗振性能。触点的载流参数决定了它不能用于大功率负载的直接通断，在选型匹配时需要核对负载的启动电流、持续工作电流是否在触点承载范围内，三维模型里标注的外形尺寸可以帮助工程师快速完成控制板的元件堆叠布局，不需要反复测绘实物尺寸，大幅缩短前期设计的校对时间。
