钢管桁架式巴吉赛车车架结构设计

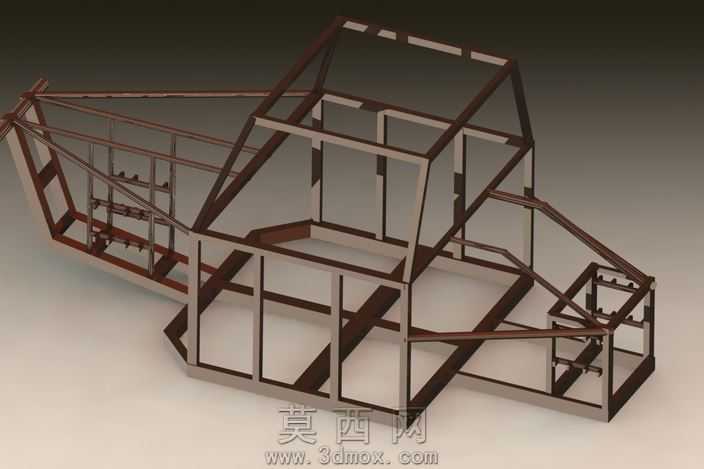

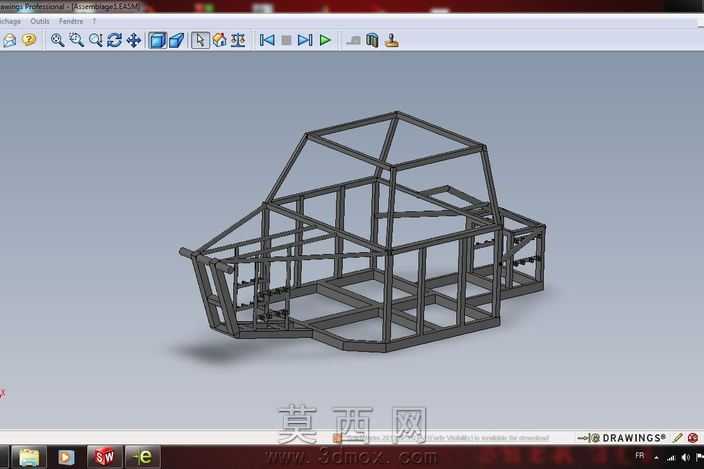

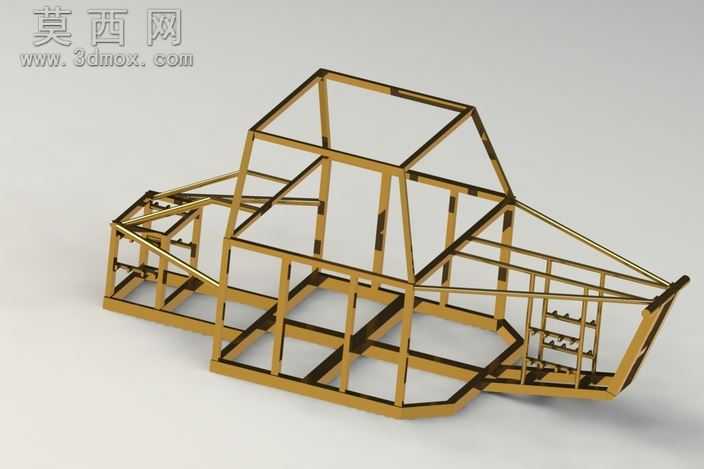

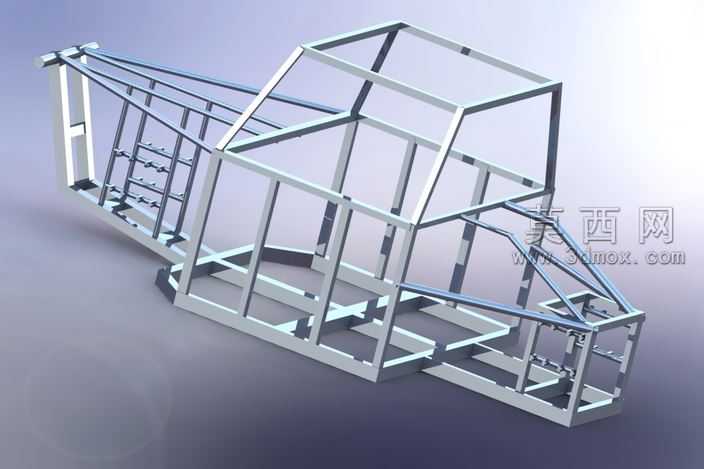

本作品为巴吉越野赛车的钢管桁架式车架三维模型，采用SolidWorks完成全参数化建模，整体以空间钢管焊接结构为核心设计逻辑，还原了巴吉赛车标志性的开放式笼式承载架构。建模过程中以管材的空间中心线为建模基准，通过3D草图绘制每一段钢管的空间走向，精准控制各管材的连接角度与交汇节点，保证所有管材交接处完全贴合，符合实际焊接工艺的拼接要求，避免出现建模层面的干涉或缝隙问题。模型完整还原了车架的功能分区：前部为防撞与前悬安装区域，预留了前悬架摆臂、转向机构、防撞杠的安装点位，管材排布采用三角桁架结构提升前部抗冲击能力；中部为乘员舱区域，按照赛车防滚笼的安全规范设计了环绕式钢管框架，预留了座椅、安全带、方向盘的安装空间，侧边防撞杆采用双层斜向支撑结构，提升侧面碰撞时的结构强度；后部为动力总成与后悬安装区域，设计了多组横向与纵向支撑梁，用于固定发动机、变速箱、后悬架系统，同时预留了散热系统、燃油箱的安装空间。材质设定上，所有管材均赋予碳钢材质属性，模拟真实赛车用无缝钢管的金属质感，渲染时采用哑光金属材质表现焊接钢管的表面状态，清晰展现每一处管材的连接关系与结构走向。设计思路上充分考虑巴吉赛车的越野使用场景，整体车架采用等强度设计思路，在受力集中的悬架安装点、防滚笼交汇节点处加密管材支撑，在非主要受力区域合理简化管材排布，在保证结构强度的前提下尽可能控制车架整体重量，所有安装点位的位置均参考成熟巴吉赛车的布局参数，保证模型具备实际改装与生产的参考价值，建模过程中对所有焊接节点做了贴合处理，还原真实焊接工艺中管材相贯线的拼接效果，让模型的结构表现更贴近真实工业生产的实物状态。
