小型桌面级数控雕刻机结构设计

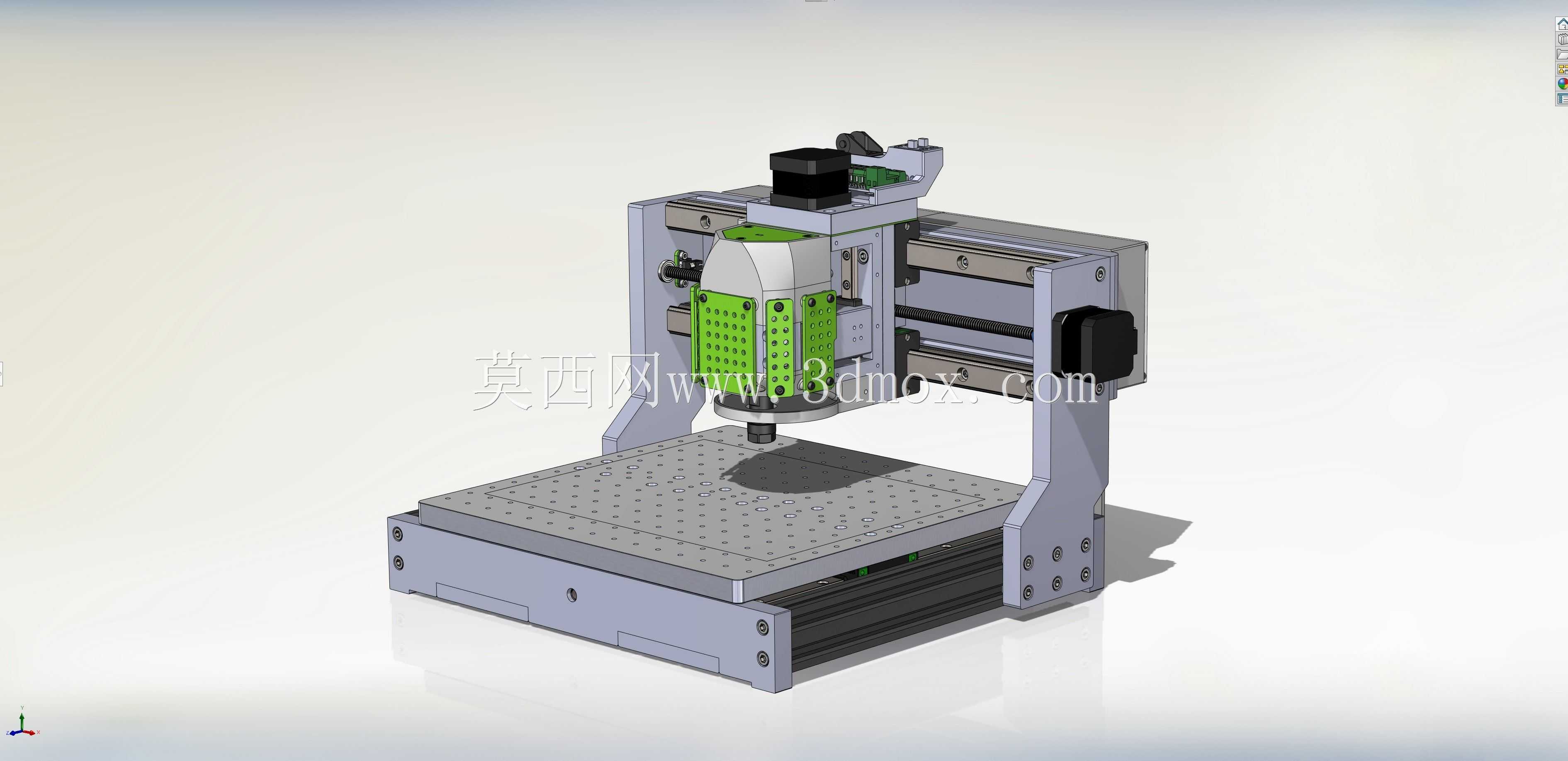

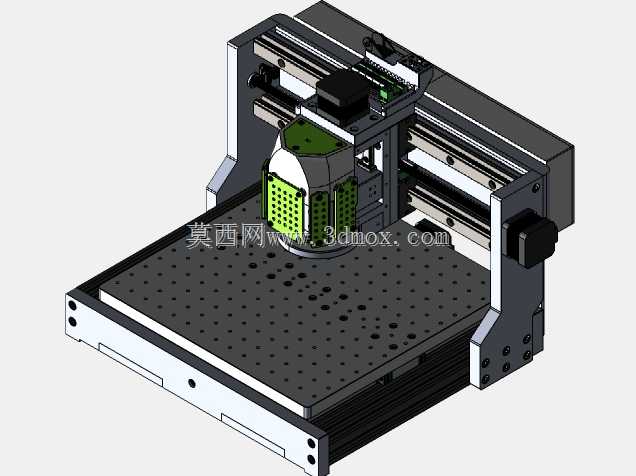

　　这款小型数控加工设备主打桌面级作业场景，适配小尺寸工件的精密加工需求，常见于个人工作室打样、小型工坊小批量零件加工、教学实训场景下的数控操作练习，可覆盖软金属、工程塑料、木材、亚克力等多种常见加工材质的铣削、雕刻、钻孔工序。从结构布局来看，设备采用定梁式龙门架构，X轴传动组件布置于底座两侧的支撑立板上，Y轴传动集成于工作台下方，Z轴滑台搭载加工主轴垂直布置，三轴均采用线性导轨作为运动导向部件，相比光杆导向结构能提供更高的运动刚性与重复定位精度，可有效降低加工过程中的震颤，保障小尺寸特征的加工精度。工作台采用带阵列安装孔的平台设计，孔位按照标准间距排布，可直接配合压板、T型块完成不同外形工件的快速装夹，无需额外制作复杂工装，

　　适配多品类小批量加工时的快速换产需求。主轴安装位预留了标准的装夹接口，可根据加工材质的不同更换对应功率的主轴单元，从低功率的高速雕刻主轴到中等功率的铣削主轴均可适配，拓展了设备的加工覆盖范围。设备的整体安装边界控制在桌面设备的合理范围内，底座采用整体式铸造结构设计，相比拼接式框架能提供更好的结构阻尼，吸收加工过程中的振动，两侧立板与龙门横梁采用螺栓定位连接，既保证了装配精度，也便于后期维护时的部件拆装。传动部分采用丝杠传动方案，配合步进电机驱动，可实现稳定的低速进给与高速快移，进给速度区间覆盖从精细雕刻的低进给到快速走位的快移需求，兼顾加工效率与表面质量。走线采用拖链内置布置方案，所有动力线、信号线均收纳于各轴的拖链内部，

　　避免加工过程中切屑、切削液对线束的磨损，同时也让设备外观更整洁，减少外部走线带来的安全隐患。设备的Z轴行程设置适配小尺寸工件的加工高度需求，可满足常规厚度板材、小型结构件的加工深度要求，X、Y轴行程覆盖桌面加工场景下的常见工件尺寸，不会出现行程冗余带来的设备体积浪费，也不会因行程不足限制常规加工场景的使用。在设计细节上，各轴的行程两端均设置了硬限位与软限位触发结构，防止运动超程带来的部件碰撞损坏，主轴周边预留了冷却管路的安装位，可根据加工需求加装风冷或雾冷组件，提升加工过程中的散热效率，延长刀具使用寿命。
