CA6140车床用立式四方回转刀架结构

　　在普通卧式车床的金属切削加工场景中，刀架是直接决定装刀容量、换刀效率与加工精度的核心功能部件，这款适配CA6140系列普通车床的立式四方回转刀架，是车床床头箱、进给机构之外，直接参与切削载荷传递的关键执行组件。从实际加工场景来看，这类刀架主要承担轴类、盘类零件的外圆车削、端面车削、切槽、螺纹加工等多工序的刀具装夹需求，单刀位可同时装夹四组不同用途的车刀，配合刀架的手动定位锁紧机构，无需频繁拆装刀具即可完成多工序连续加工，能有效减少中小批量零件加工过程中的换刀辅助时间，降低操作人员反复对刀的工作量。

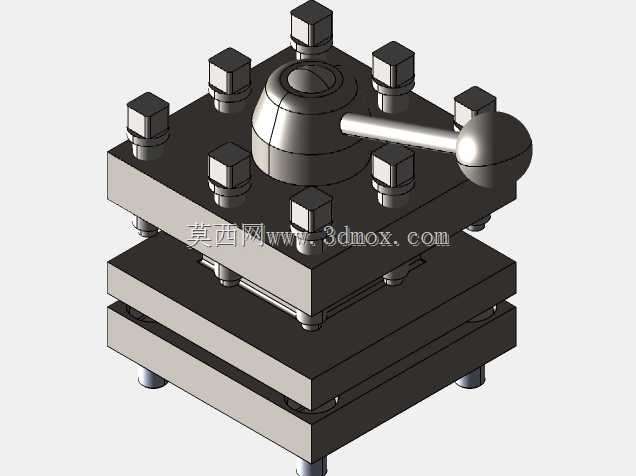

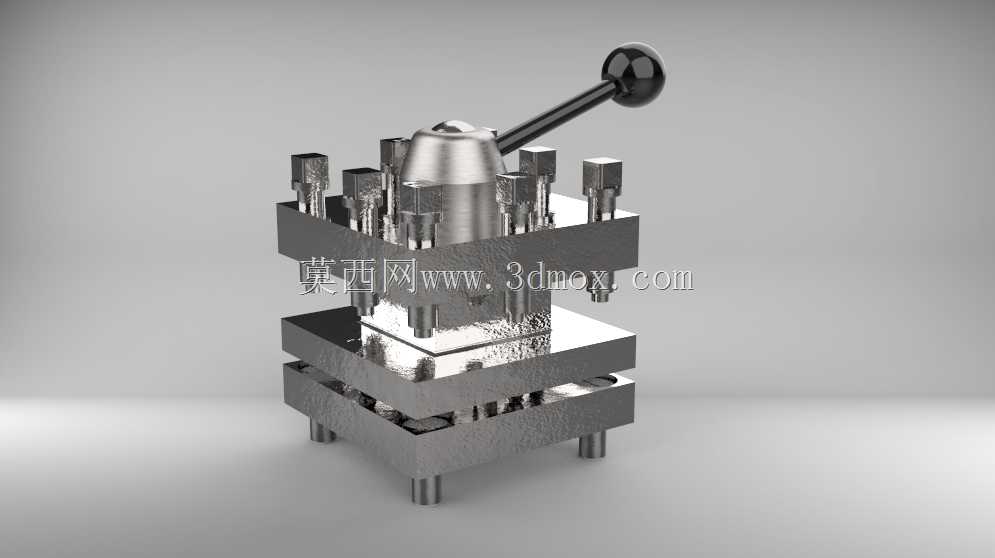

　　从结构设计逻辑来看，这款刀架采用立式叠层布局，最上层为带操作手柄的锁紧回转机构，中部为四方刀台本体，下层为与车床中拖板连接的安装基座，整体采用阶梯式堆叠结构，在保证刀架回转行程不与卡盘、尾座产生运动干涉的前提下，尽可能压缩了刀架的整体高度，避免刀具悬伸过长导致切削刚性不足。操作手柄采用球头防滑设计，扳转行程匹配刀架的定位销脱开、回转、锁紧的完整动作逻辑，操作人员单手即可完成换刀操作，定位机构采用端面齿盘配合弹簧销定位，重复定位精度可满足普通车床IT7-IT8级的加工精度要求，锁紧后可承受硬质合金车刀粗加工钢件时的径向与轴向切削载荷，不会出现让刀、移位的问题。

　　从安装边界与尺寸适配角度，这款刀架的底部安装孔位完全匹配CA6140车床中拖板的标准安装螺孔布局，安装基面的平面度要求控制在0.02mm以内，安装时无需额外加工转接板即可直接固定在中拖板上，刀台的四方装刀面设置有统一规格的刀具压紧螺栓槽，可适配20×20mm、25×25mm截面的标准焊接车刀与机夹车刀，装刀时刀具伸出长度可根据加工需求调整，最大可容纳的刀具长度不会超出刀架回转半径范围，避免回转过程中刀具与卡盘、工件发生碰撞。在日常使用场景中，这类手动四方刀架的维护成本极低，仅需定期向回转机构的润滑注油孔加注润滑油，清理齿盘接触面的切屑与油污，即可长期保持定位精度与锁紧可靠性，相比电动刀架更适合教学实训、设备维修、单件小批量加工等对成本敏感、换刀频率适中的加工场景，其结构完全遵循普通车床的传统刀架设计规范，所有易损件均为行业通用规格，备件采购与替换十分便捷。
