凸轮驱动多工位花岗岩磨削抛光执行机构

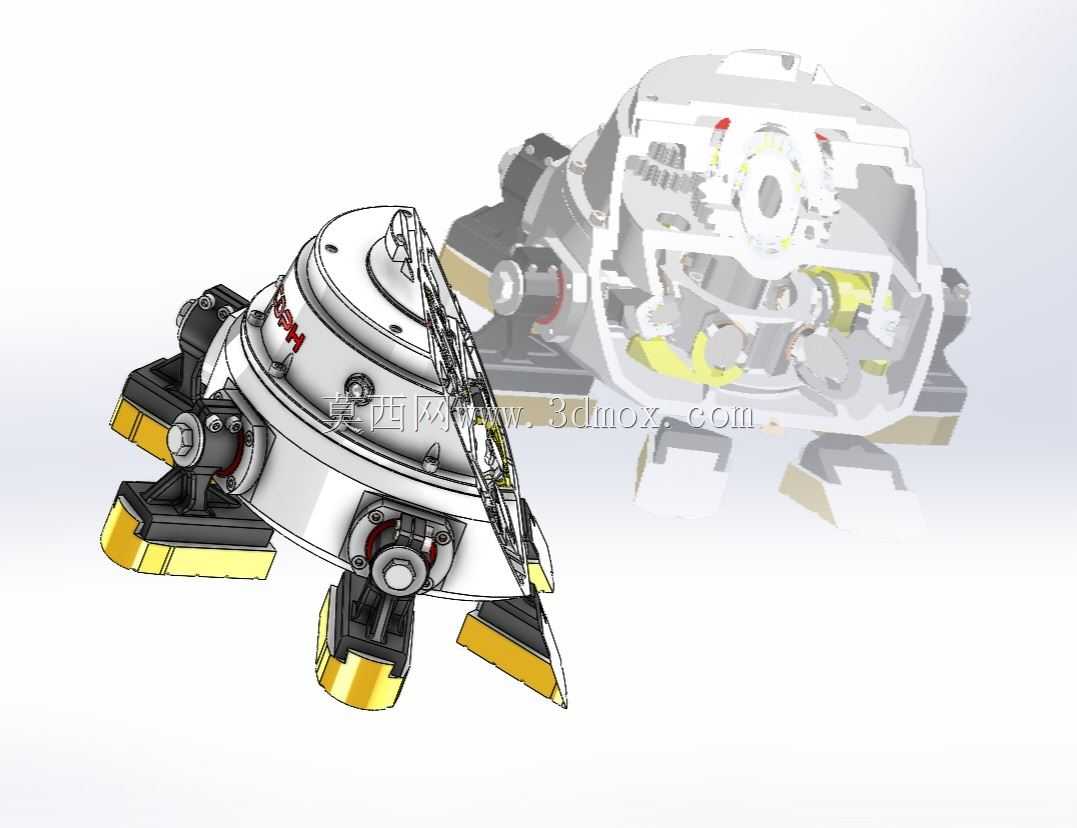

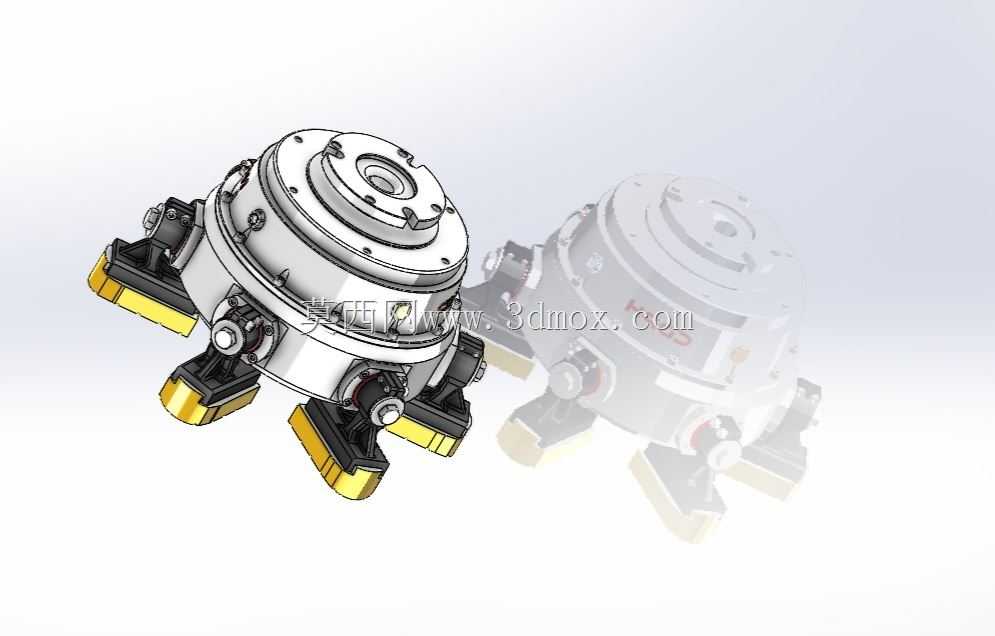

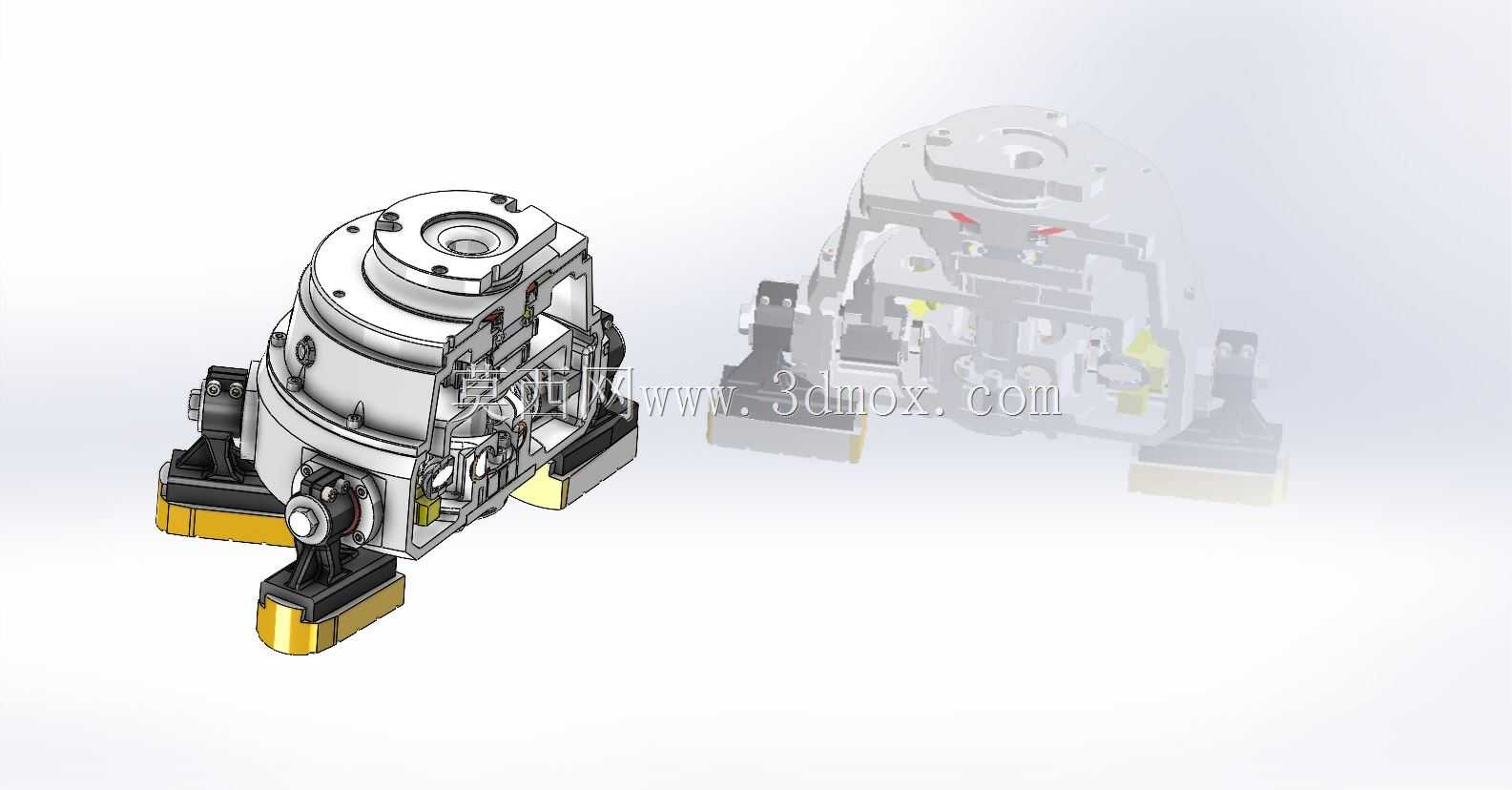

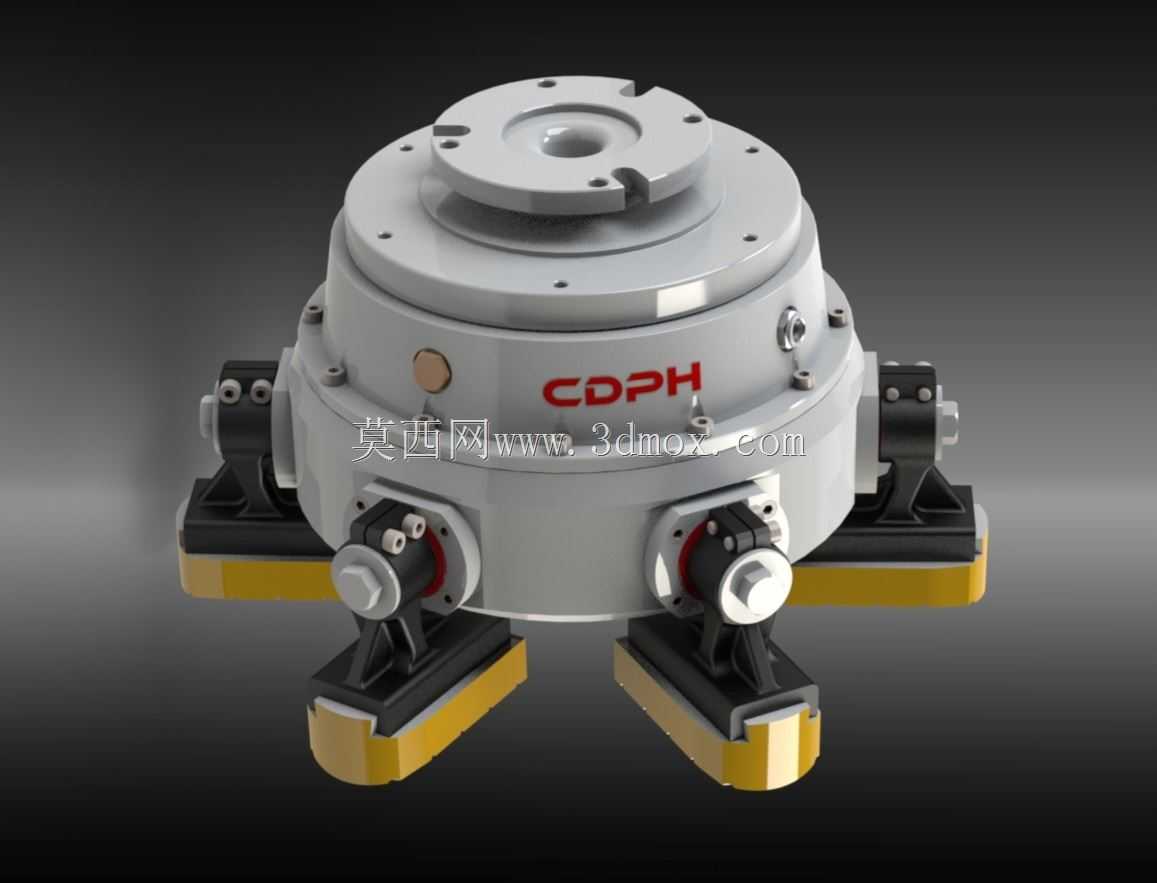

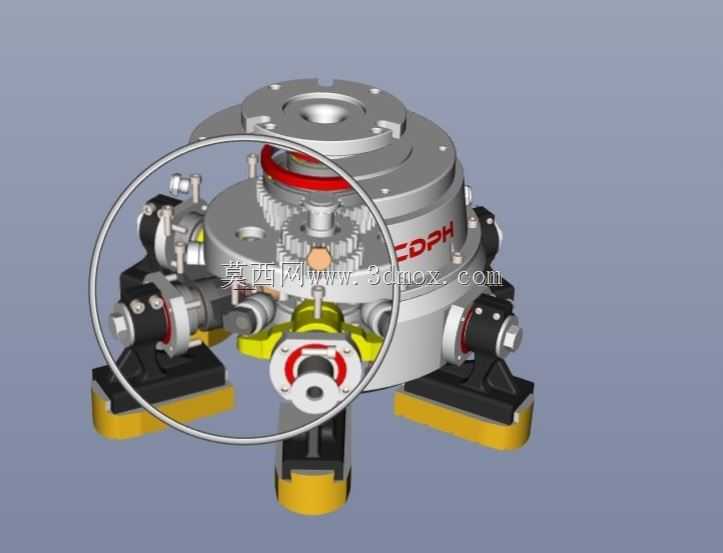

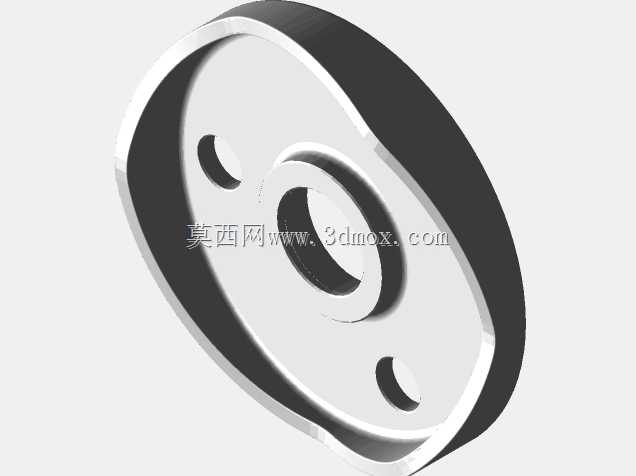

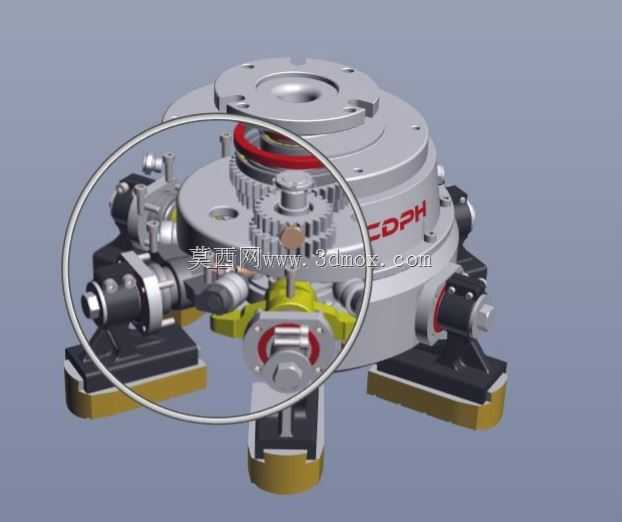

　　这套凸轮驱动的磨削执行机构，主要面向硬质脆性材料的平面精加工场景，在石材大板加工、精密陶瓷构件端面处理、硬质合金工件表面光整工序中都能适配，可直接搭载在龙门式加工设备、专用磨抛生产线的主轴输出端，替代传统单磨头作业结构，提升单次走刀的加工覆盖效率。从结构布局来看，整套机构采用上部法兰对接安装形式，安装端的止口尺寸与常规机床主轴输出法兰匹配，无需额外设计转接板即可完成固定，整体径向尺寸控制在适配中小幅面工件加工的范围，下部作业端的磨块分布采用圆周均布形式，单组磨块的下压行程通过盘形凸轮轮廓曲线精准控制，作业时中心输入齿轮带动周向布置的传动小齿轮同步转动，将主轴的旋转动力传递至每个磨块安装座，配合凸轮的轨迹约束，

　　让每个磨块在随主体公转的同时，完成设定轨迹的小幅往复进给，避免磨粒在工件表面形成固定走刀纹路，有效降低加工后表面的粗糙度值。设计阶段针对磨块压力不均的常见问题做了结构优化，每个磨块的安装座都设置了独立的弹性缓冲结构，当遇到工件表面存在小幅形位公差时，磨块可自适应调整下压量，不会出现局部过磨或者漏磨的情况，同时磨块采用快拆式安装结构，日常更换不同粒度的磨具时，无需拆解主体传动结构，仅需松开下部的快压卡扣即可完成磨块替换，减少设备停机维护的时长。整套机构的传动齿轮组采用封闭腔润滑设计，上部设置的密封环可阻挡加工过程中的磨削液、磨屑进入传动腔，避免磨粒磨损齿轮啮合面，延长核心传动件的使用寿命，下部的磨块基座采用对称配重设计，

　　高速旋转时的动平衡精度满足精加工设备的运行要求，不会因为偏心振动导致工件表面出现振纹。在实际选型适配时，需要注意安装端的轴向伸出长度，预留足够的凸轮行程空间，避免机构上升复位时与工件夹具发生干涉，同时配套的冷却管路可直接对接设备原有冷却系统，无需额外增设分流回路，磨块的工作压力可通过上部的调节螺母做统一预紧调整，适配不同硬度材料的磨削压力需求，从粗磨到精抛的工序切换仅需更换对应粒度的磨块即可完成，无需调整主体结构参数。
