KINIK型模具研磨机安装石结构设计

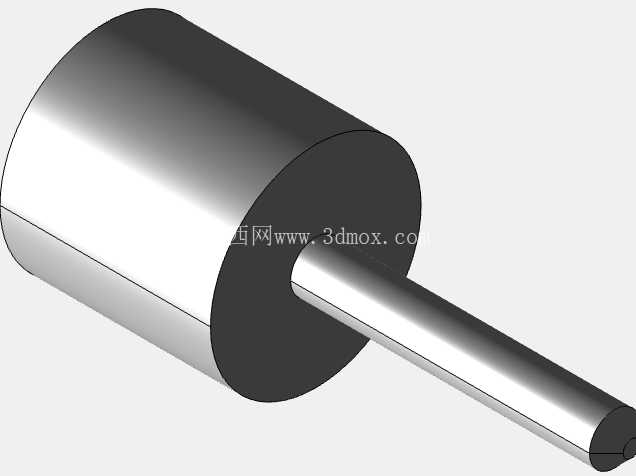

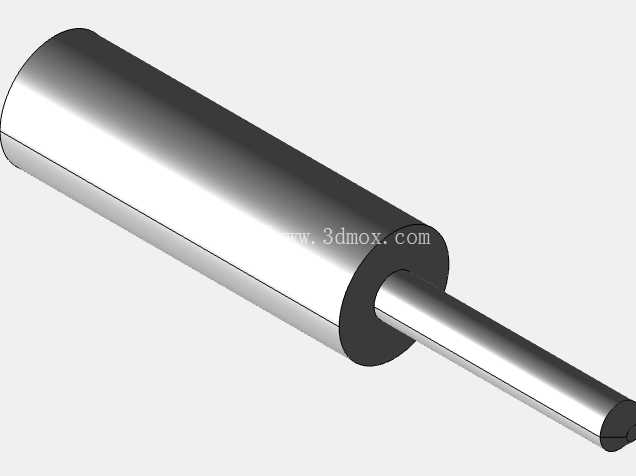

　　在模具精密修磨、小型工件内孔抛光、异形面去毛刺的加工场景里，这类安装石是手持电磨、台式研磨机的核心执行部件，直接决定最终加工面的粗糙度与尺寸精度。从结构设计来看，整体采用同轴回转体布局，长圆柱磨料基体与伸出的安装柄保持严格的同轴度要求，避免高速旋转时出现径向跳动，防止加工面出现振纹、磨料不均匀损耗的问题。磨料基体部分选用致密烧结的磨料材质，圆柱外圆面为工作接触面，可适配平面修磨、圆弧过渡面打磨、窄槽侧壁精加工等多种加工工况，相比异形磨头，圆柱型结构的有效工作面积更大，连续磨削时的散热条件更优，适合长时间持续的研磨作业。伸出的安装柄直径采用行业通用的夹持尺寸，可适配绝大多数常规电磨夹头、研磨机主轴装夹位，安装时无需额外定制转接套，

　　直接插入夹头拧紧即可完成装夹，装夹后悬伸长度经过合理控制，既保证足够的加工深度，可伸入模具型腔内部、深孔位置作业，又避免悬伸过长导致的刚性不足，减少磨削时的让刀量，保障加工尺寸的一致性。设计阶段重点考量了磨料层与安装柄的连接强度，结合位置采用过盈配合加粘接固定的方式，可承受高速旋转下的离心力与磨削时的轴向、径向载荷，防止磨头在高速作业时出现脱落、飞脱的安全隐患。外圆柱面的磨料粒度分布均匀，出厂前经过动平衡校正，旋转至额定工作转速时振动量控制在允许范围内，既可以降低作业时的手持振动疲劳，也能减少磨料的非正常碎裂损耗。在实际模具加工场景中，这类安装石可用于模具钢淬火后的硬面修磨、放电加工后变质层去除、合模面的精密配研，

　　也可用于小型五金零件的飞边去除、焊缝打磨，针对不同加工材质，可通过调整进给压力与旋转转速匹配最佳磨削参数，安装柄的长度设计预留了足够的夹头夹持余量，装夹后不会出现夹头与磨料基体干涉的问题，可适配不同深度的加工位置，当需要加工深腔内壁时，也可搭配延长杆使用，连接后整体同轴度仍能满足精密加工要求。磨料基体的端面也可作为小型平面的磨削工作面，实现一个磨头兼顾周面、端面两种加工需求，减少加工过程中更换磨头的辅助时间，提升模具修配的作业效率。
