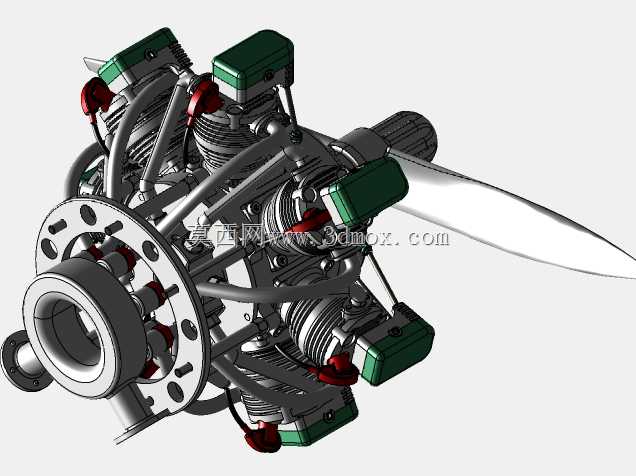

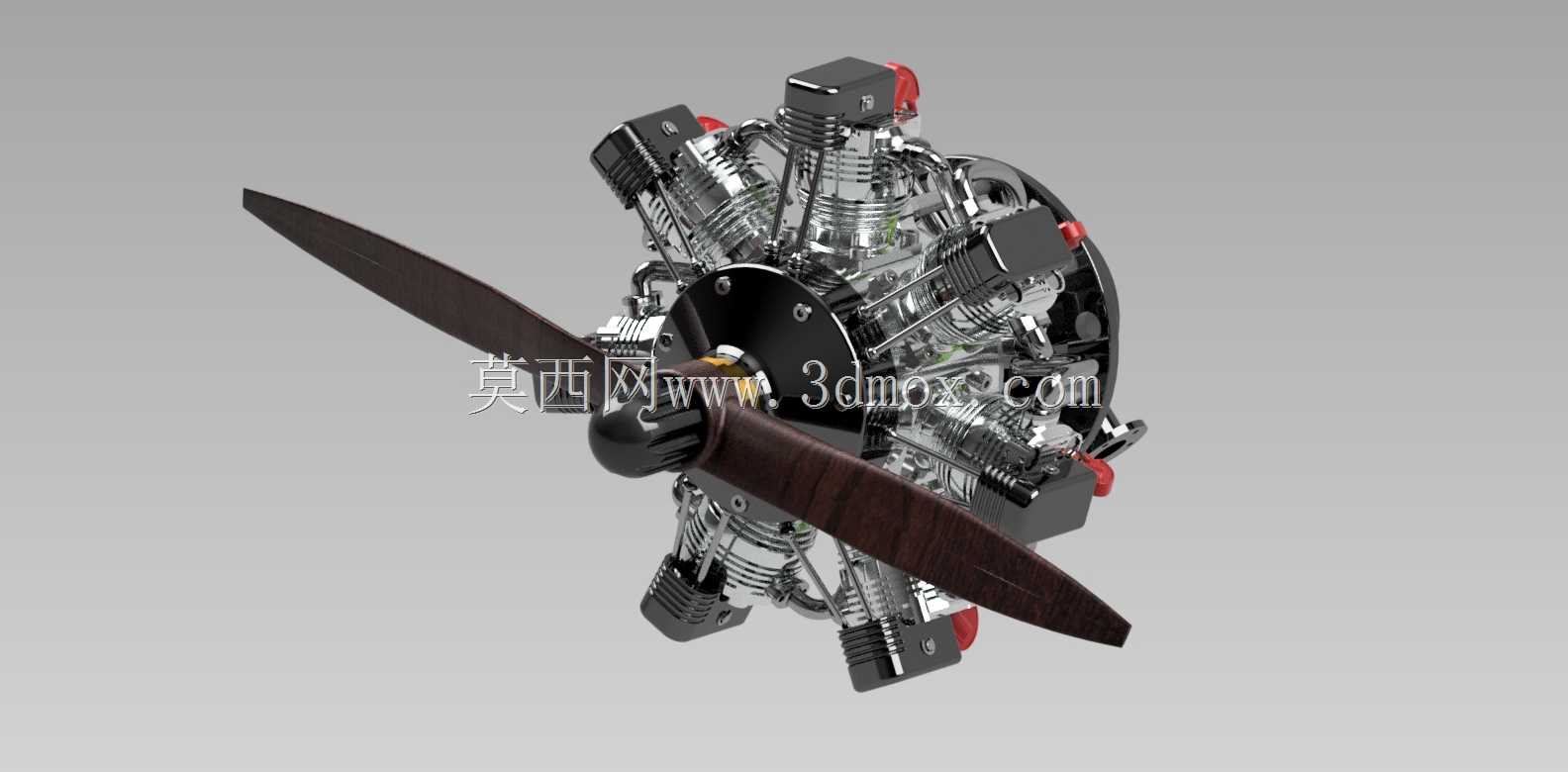

星型排布带螺旋桨航空活塞动力装置

　　这类星型布局的活塞动力装置，早年广泛应用在轻型通航飞机、初级教练机以及部分农用作业航空器上，相比直列、V型排布的同排量活塞机，径向布局能让每一个气缸都获得更直接的迎风冷却效果，不需要布置复杂的液冷管路与散热组件，整体结构冗余度更高，哪怕单个气缸出现工作故障，剩余气缸也能维持基本动力输出，保障飞行过程的动力安全。从结构设计逻辑来看，所有气缸围绕中心曲轴呈圆周均匀排布，曲轴的曲柄连杆机构采用单曲柄配合多组连杆铰接的设计，其中一根主连杆直接连接曲柄销，其余气缸的连杆通过铰接销固定在主连杆的大端凸缘上，这种设计能大幅缩短曲轴的总长度，让整个动力单元的轴向尺寸更紧凑，适配轻型航空器机头的狭小安装空间。

　　配套的木质螺旋桨通过法兰盘直接固定在曲轴输出端，安装时需要严格校验动平衡，避免高速旋转时产生额外振动传导至机身结构。设计过程中需要重点关注气缸的散热鳍片排布角度，要匹配飞行时的正面来流方向，让冷却气流能顺着鳍片间隙快速带走燃烧室工作产生的热量，同时还要兼顾相邻气缸之间的气流干涉问题，避免出现局部散热死角导致气缸过热。整个动力单元的安装边界以中心曲轴为圆心呈正圆形分布，安装节座布置在机匣后侧的承力环上，能将螺旋桨产生的拉力均匀传递到机身承力框架上，不需要额外设计复杂的应力分散结构。气缸头的进排气门采用顶置布局，配合周向布置的进排气管路，能在紧凑的空间内完成进排气的导流，同时预留了火花塞、燃油喷嘴的安装位置，

　　适配不同的点火与燃油供给方案。这类结构的动力装置在维护时也更具优势，地勤人员可以直接在机头位置完成单个气缸的火花塞更换、气缸密封性检查等日常维护作业，不需要拆解大量外围附件，能大幅缩短外场维护的时间，适配通航领域高频次、简易场地的作业需求。
