汪克尔旋转发动机总成可动结构展示

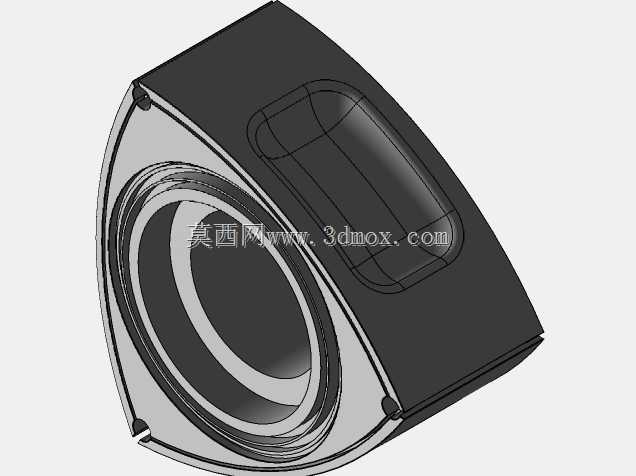

　　这套可动的汪克尔旋转发动机结构，核心围绕三角转子的偏心运转逻辑完成全链路结构还原，区别于传统往复式活塞发动机的曲柄连杆结构，它取消了往复运动的活塞组件，依靠三角形转子在8字形气缸型腔内的偏心旋转，直接完成进气、压缩、做功、排气四个工作循环，整体运动部件数量比同排量往复机减少近40%，运转过程的往复惯性力被大幅抵消，高转速工况下的振动水平远低于传统活塞发动机。从实际应用场景来看，这类转子发动机早年曾搭载于量产运动车型、小型通用航空动力装置、无人靶机动力单元，也常被用作高校机械原理课程的教学演示载体，帮助学习者理解非往复式内燃机的工作逻辑，也能为小型轻量化动力设备的选型提供结构参考。从结构设计思路来看，

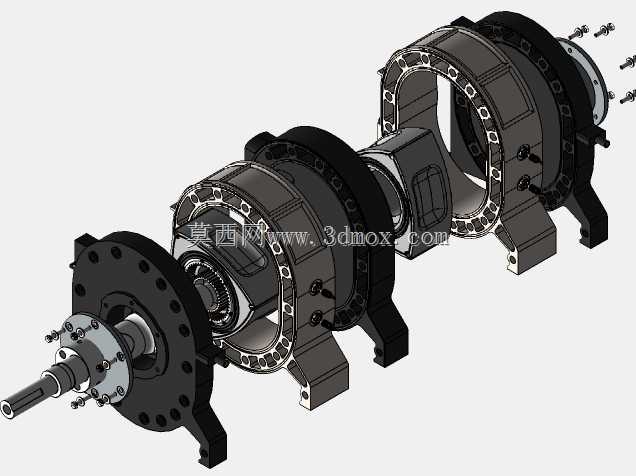

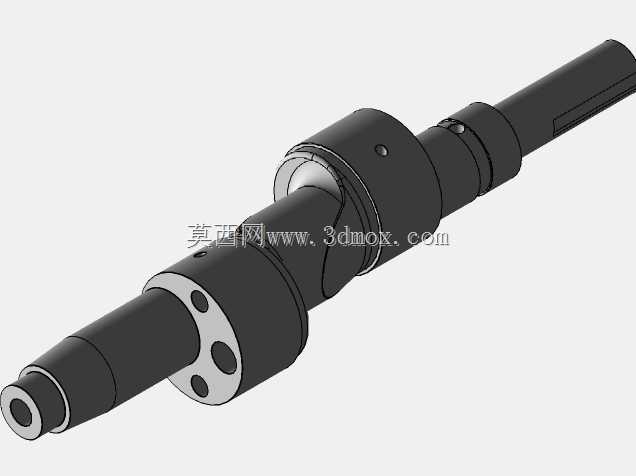

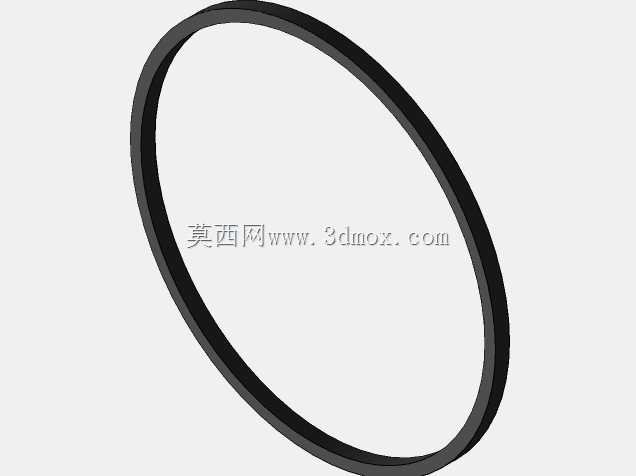

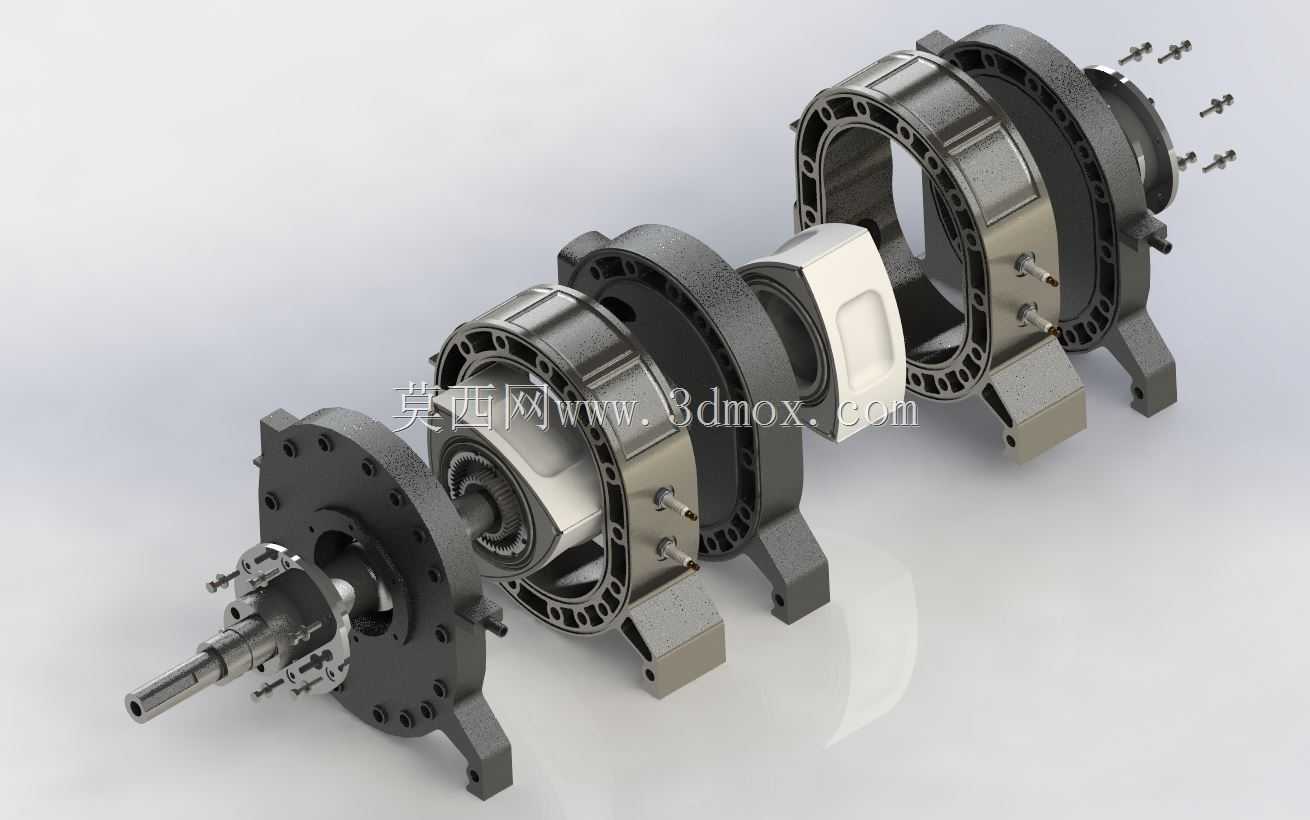

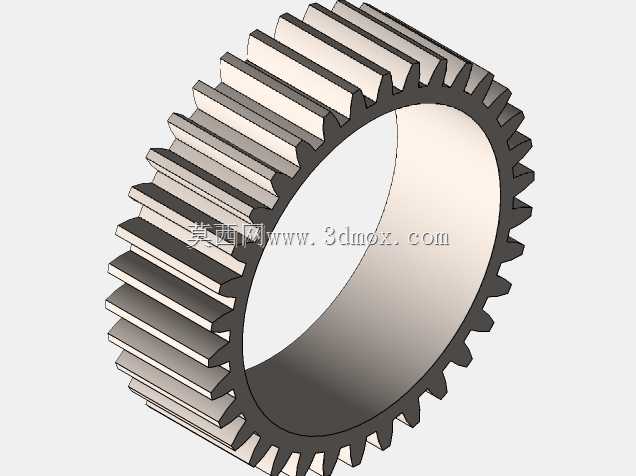

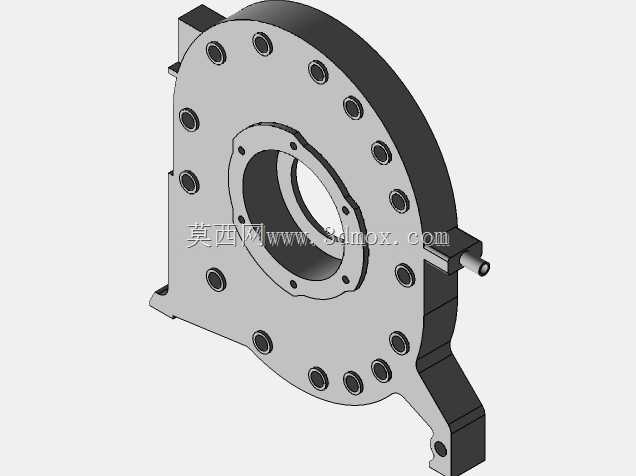

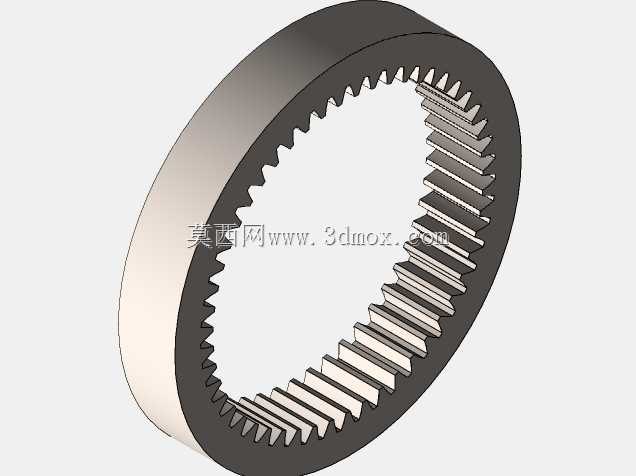

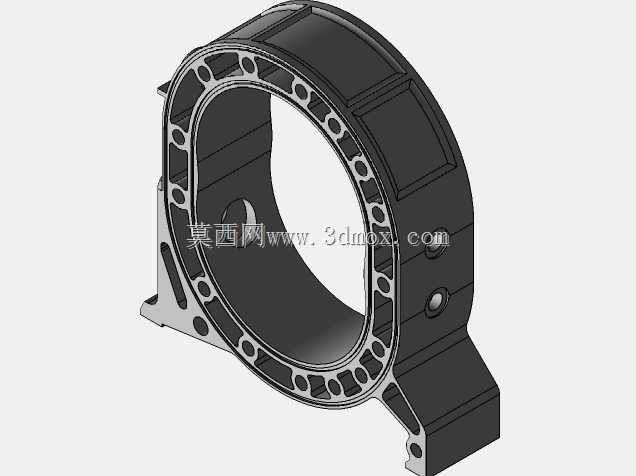

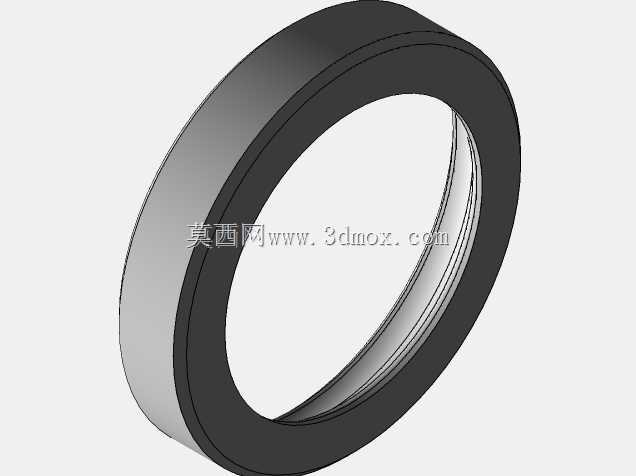

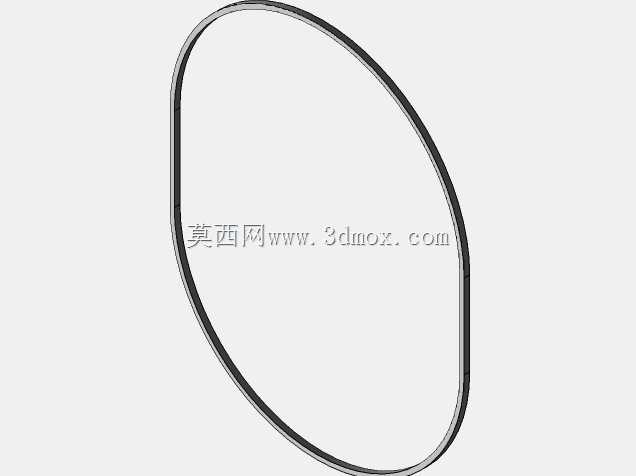

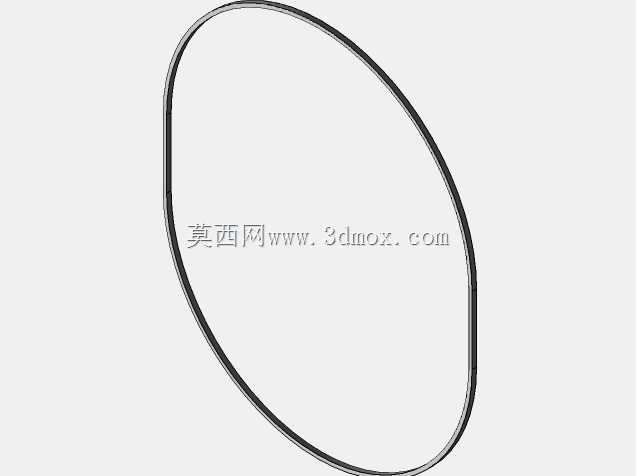

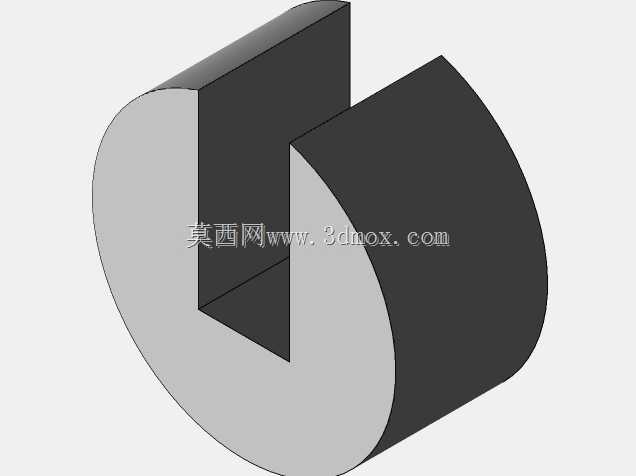

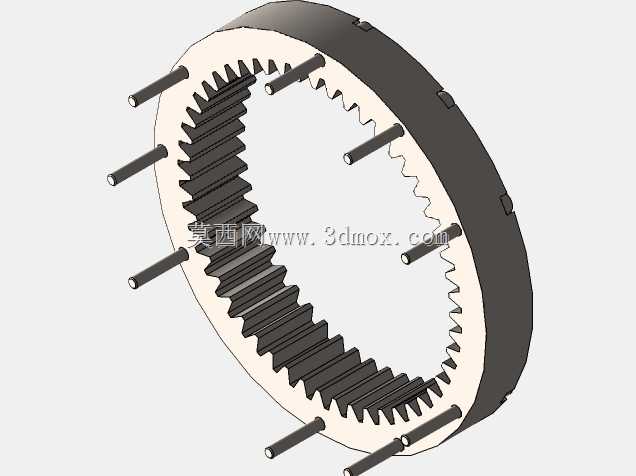

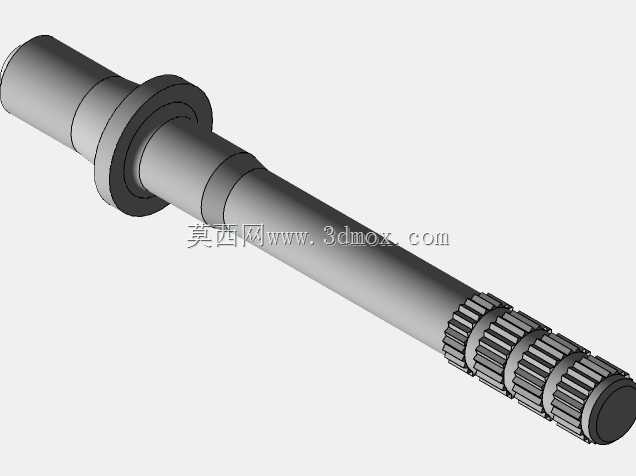

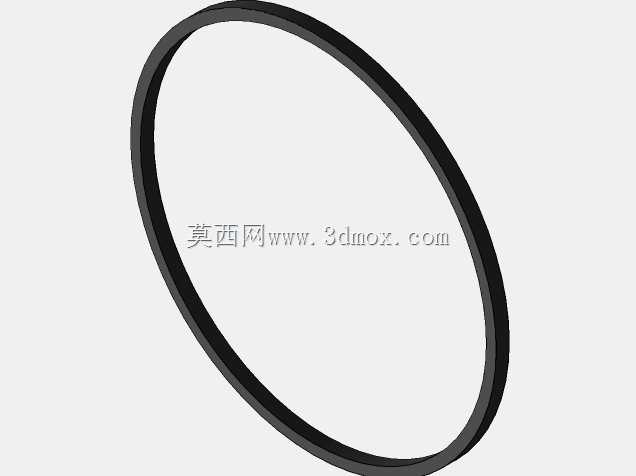

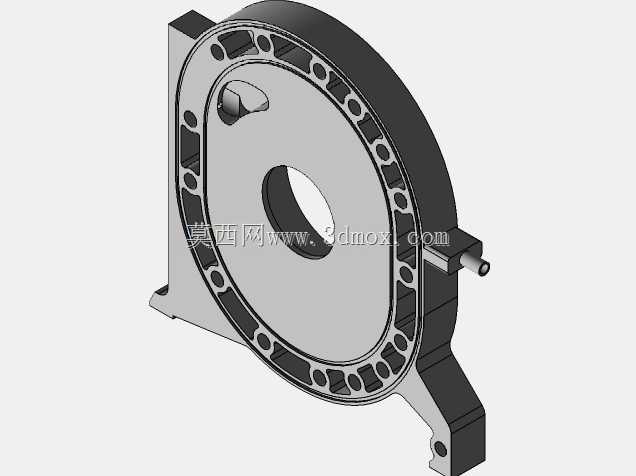

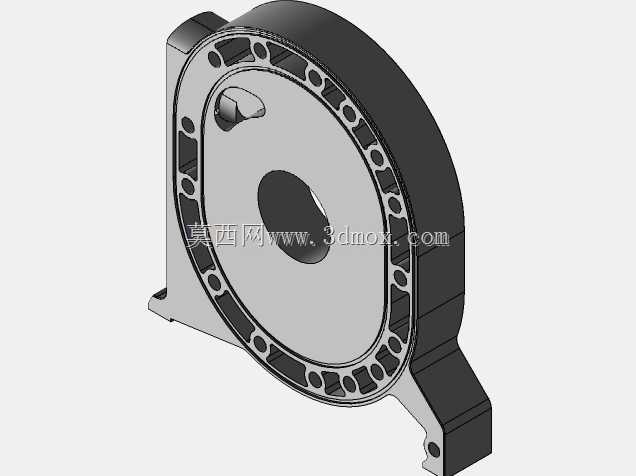

　　整个总成的建模完全遵循实际装配逻辑拆分：两端的端盖通过周向均布的螺栓与中间的气缸壳体锁紧，形成封闭的8字形工作型腔，三角转子的三个顶点安装有径向密封片，与气缸内壁、端盖端面紧密贴合，将型腔分隔为三个独立的可变容积腔室；偏心输出轴穿过两端端盖的轴承座，转子套装在偏心轴的偏心轴颈上，转子内部设置有内齿圈，与端盖上固定的外齿轮啮合，保证转子在公转的同时按照固定传动比完成自转，确保三个顶点的运动轨迹始终与气缸型线完全贴合，不会出现密封干涉或者容积腔泄漏的问题。支撑脚集成在气缸壳体的下半部分，三个安装脚的底面处于同一水平面，每个安装脚都预留了螺栓过孔，可直接固定在试验台架或者设备安装基座上，安装边界清晰，

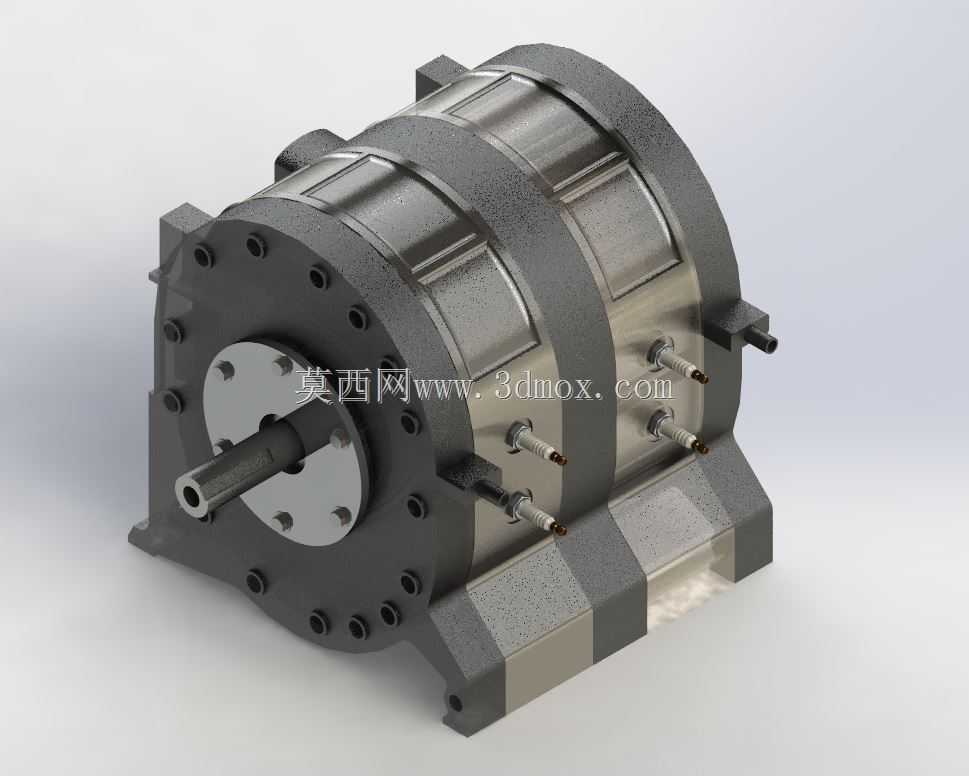

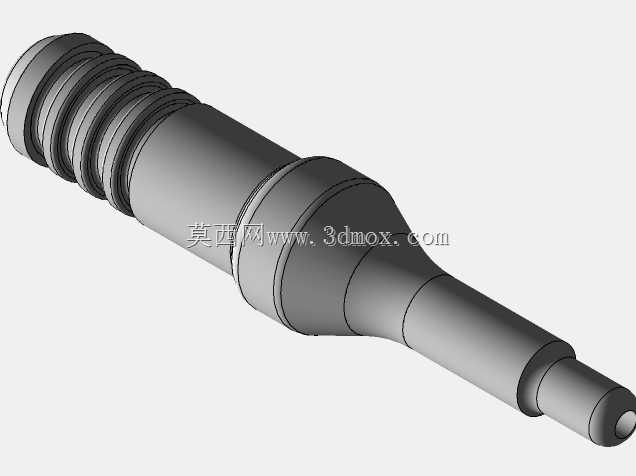

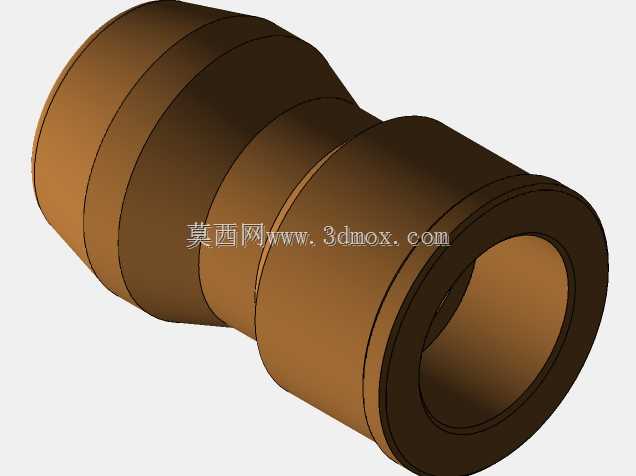

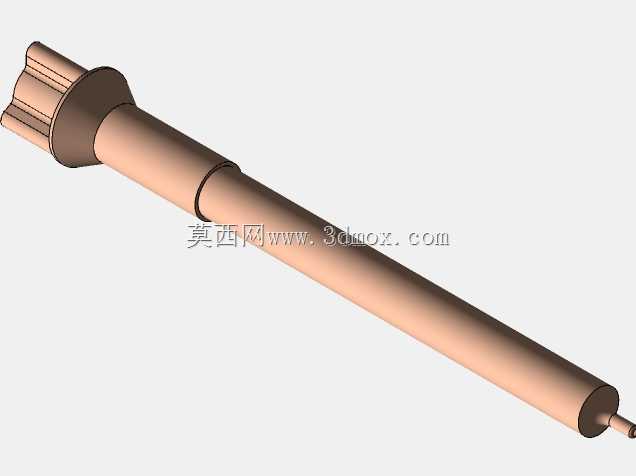

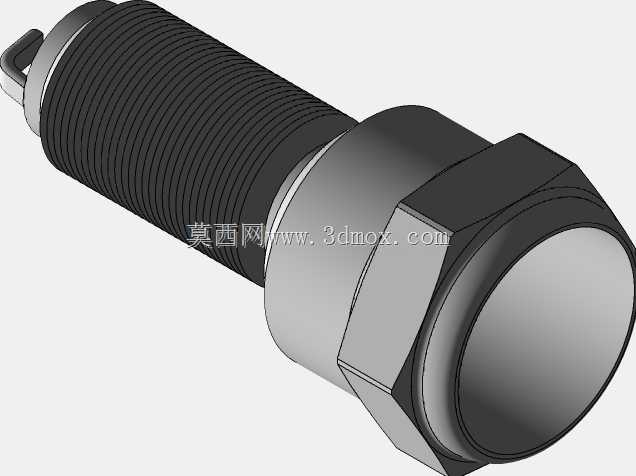

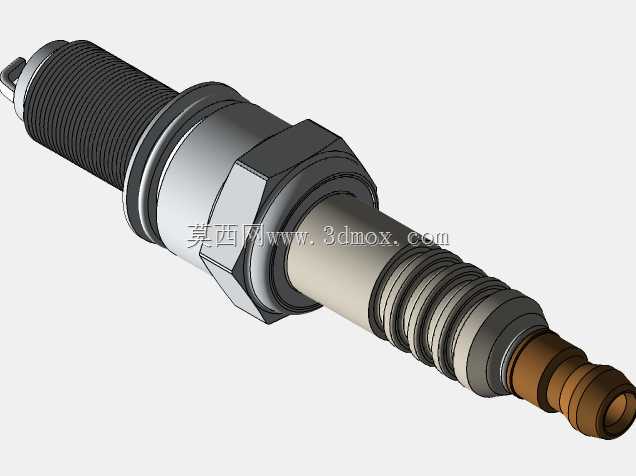

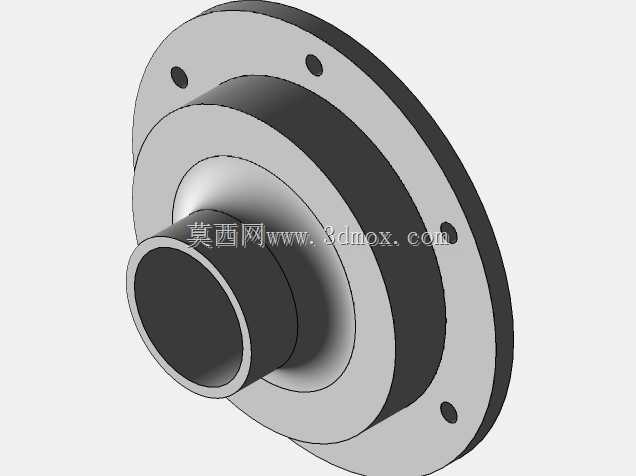

　　不需要额外设计转接支架即可完成台架固定。从安装尺寸的匹配逻辑来看，两端端盖的轴承孔与偏心轴的轴颈采用基孔制过渡配合，保证轴系运转的同轴度，转子端面与端盖内侧的间隙控制在合理范围内，既避免运转过程中出现端面摩擦剐蹭，又能尽可能减少工作腔的燃气泄漏；周向布置的螺栓孔位置度公差严格匹配，保证装配后端盖与气缸壳体的密封面完全贴合，不需要额外调整即可满足密封要求。进气道与排气道布置在气缸壳体的侧上方，接口尺寸符合小型内燃机的通用管路匹配标准，可直接对接标准管径的进排气管路，火花塞安装孔位于型腔的做功冲程对应位置，孔位深度与螺纹规格匹配通用小型火花塞的安装尺寸，不需要二次加工即可完成点火组件的装配。整个模型的运动副完全按照实际工况设置约束：

　　偏心轴与两端端盖的轴承位设置旋转副，转子与偏心轴颈设置旋转副，转子内齿圈与固定齿轮设置齿轮啮合副，转动偏心轴即可完整模拟发动机运转全过程，三个工作腔的容积随转子转动连续变化，可直观展示进气阶段容积扩张吸入混合气、压缩阶段容积缩小提升混合气压力、做功阶段混合气燃烧推动转子偏转、排气阶段容积缩小排出废气的完整循环，没有多余的结构干涉，所有运动部件的行程范围都在设计边界内，不会出现运转卡滞或者部件脱离约束的问题。对于结构设计从业者来说，这套结构可直接用于转子发动机的原理验证、小型动力设备的方案选型参考，也可作为机械原理教学的演示模型，拆解后可单独分析密封结构、齿轮啮合参数、偏心轴动平衡设计的细节逻辑，相比二维图纸更能直观展现非往复式动力的结构优势与设计要点。
