商用车六速手动变速器结构设计

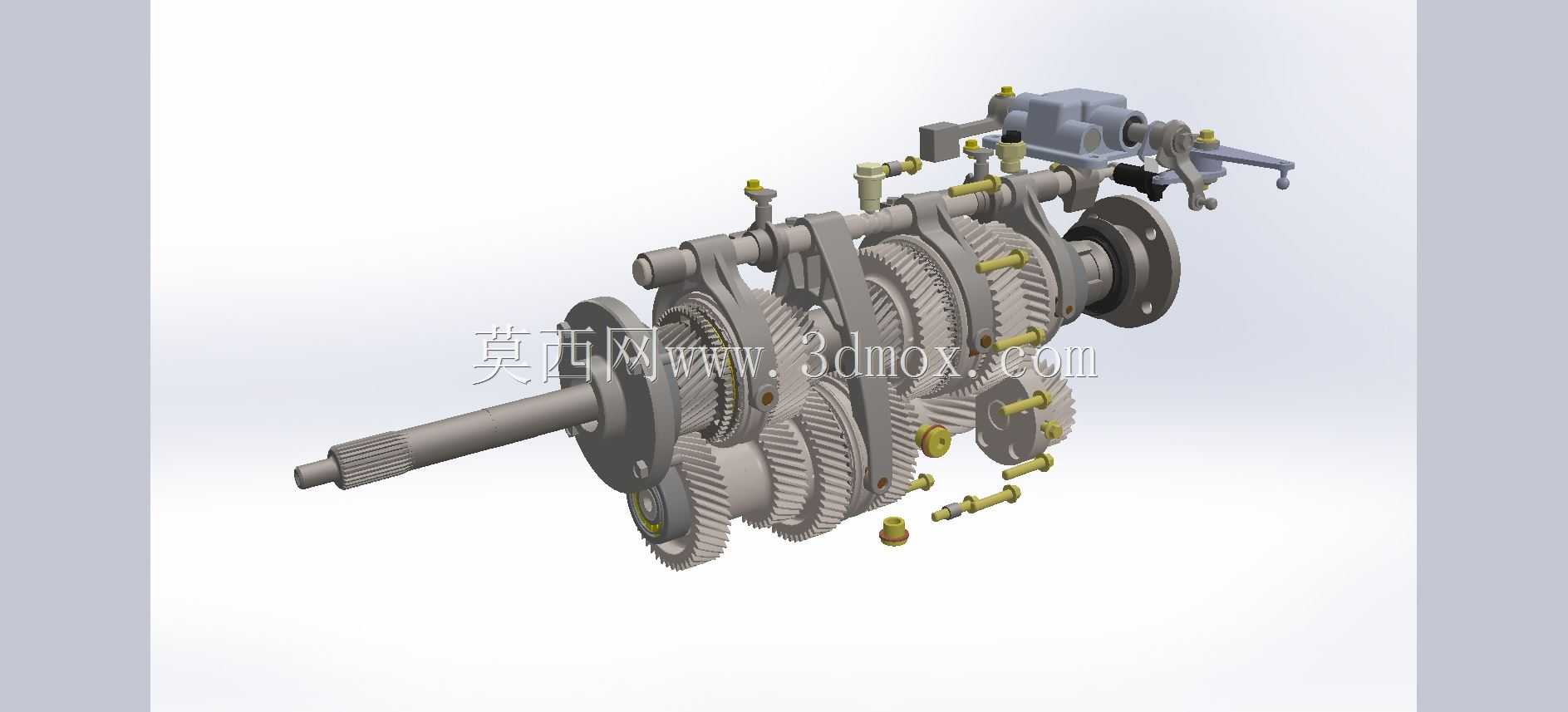

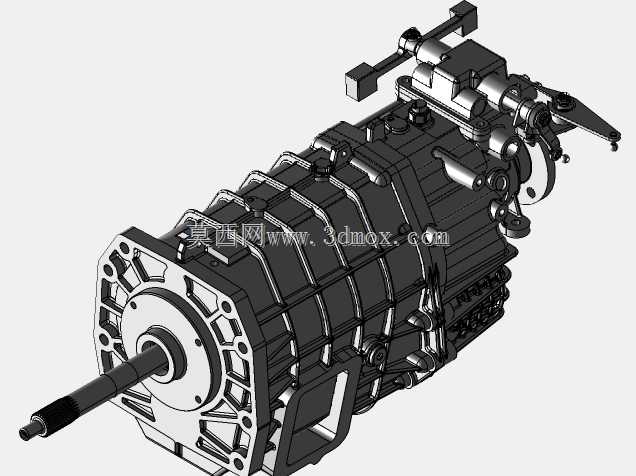

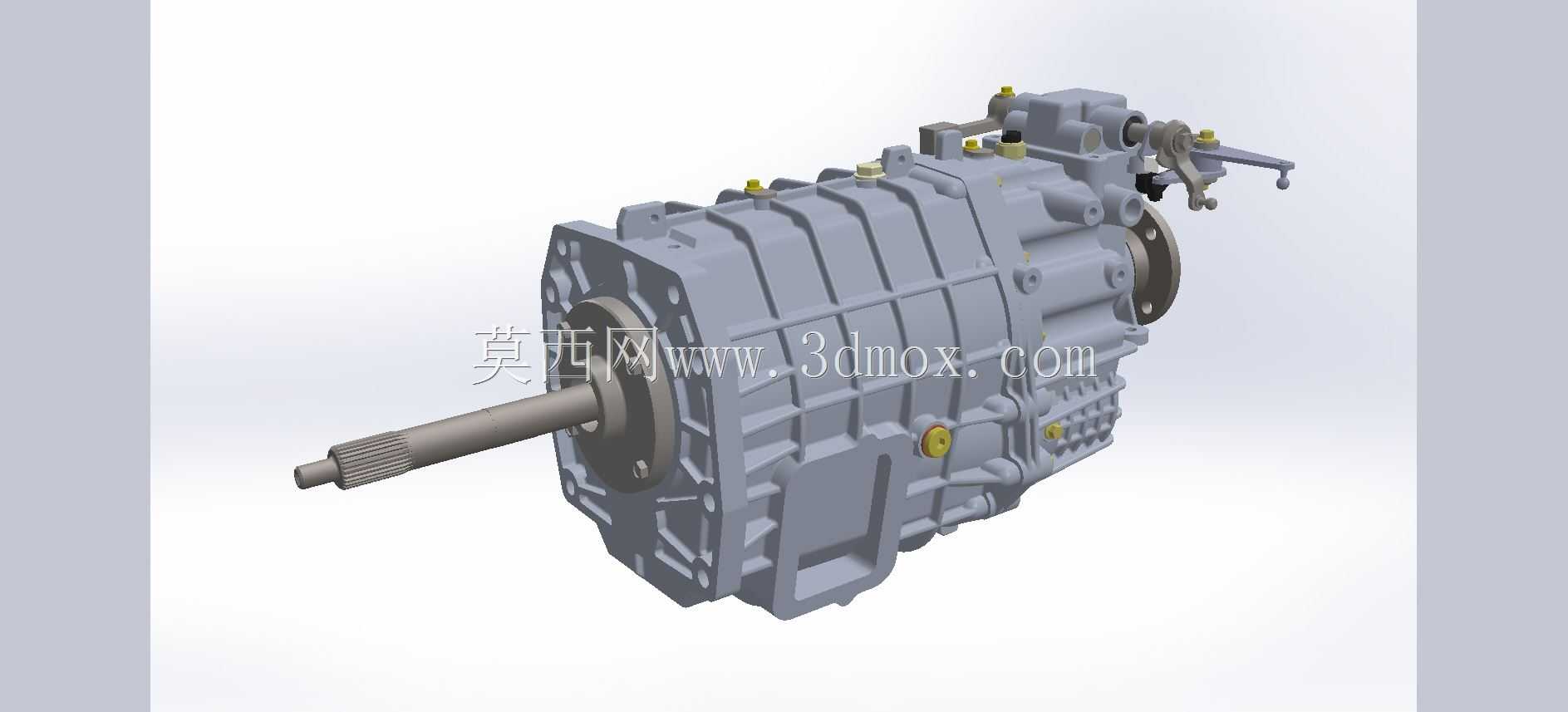

　　这款六速手动变速器主要适配轻型商用车动力传动场景，作为整车动力传递路径中的核心变速变矩部件，承担着将发动机输出动力按照行驶工况调整扭矩、转速输出的核心作用，匹配不同载重、路况下的车辆行驶需求，覆盖空载高速巡航、重载爬坡、城区频繁启停等多类商用车辆常见运行工况。从结构设计逻辑来看，整体采用横置前驱适配的壳体布局，输入轴采用花键结构对接动力输出端，可适配多款主流轻型商用车动力单元的输出接口，输出端通过差速连接结构直接对接驱动半轴，减少传动路径的动力损耗。壳体部分采用一体化压铸成型的多加强筋结构，在保证整体结构刚度的前提下控制壳体自重，壳体表面预留的多个安装凸台分别对应换挡机构、取力接口、传感器安装位，满足不同配置车型的加装需求，

　　安装边界完全对标量产同级别商用车变速器的悬置点位，可直接用于整车动力系统的匹配验证、维修拆解教学场景。内部传动部分采用多组常啮合斜齿轮布局，六个前进挡均配备同步器结构，降低换挡过程的齿轮冲击，提升换挡平顺性，各挡位传动比按照商用车常用工况做梯度排布，低速挡侧重扭矩放大能力，满足重载起步、爬坡的大扭矩输出需求，高速挡侧重传动效率，降低高速巡航时的发动机转速，减少燃油消耗。换挡操纵机构采用侧置式拨叉布局，换挡摇臂的行程与挡位限位完全参照量产车的操纵手感做结构匹配，可实现清晰的挡位吸入感，避免乱挡、脱挡的结构风险。壳体上的油道、油封安装位、轴承定位台阶均按照实际装配公差做结构还原，可用于变速器装配工艺演示、维修实训的三维结构展示，

　　也可作为商用车动力系统匹配设计时的参考模型，辅助工程师完成悬置布置、周边管路间隙校核、传动系统匹配计算等工作。模型还原了变速器外部的所有接口特征，包括离合器壳体对接面、通气塞位置、放油螺塞点位、倒挡开关安装位等细节，能够满足结构展示、原理教学、整车布置校核等多类工程场景的使用需求。
