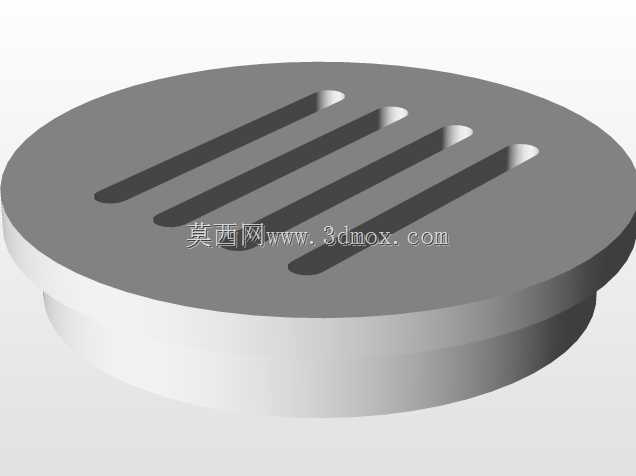

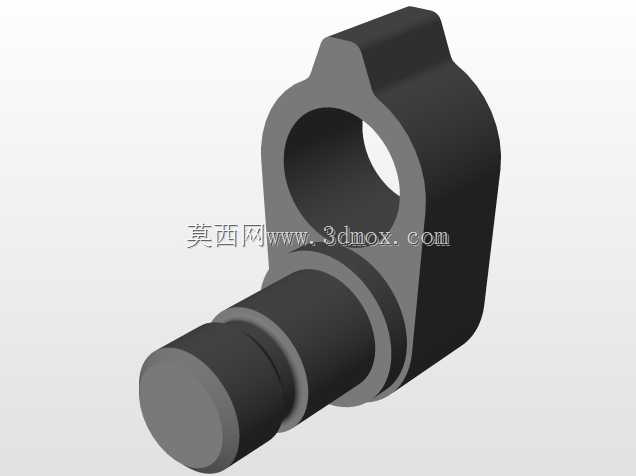

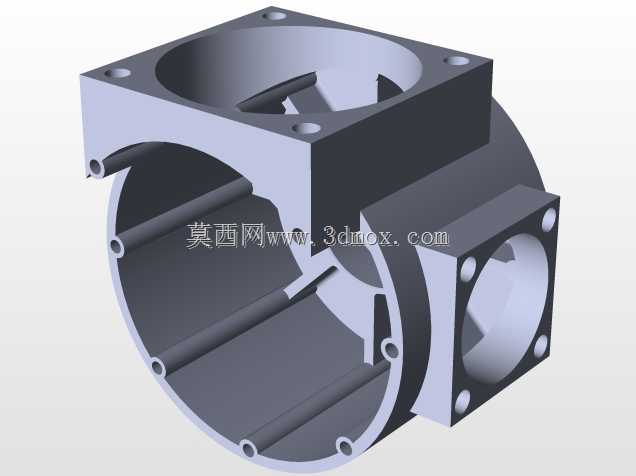

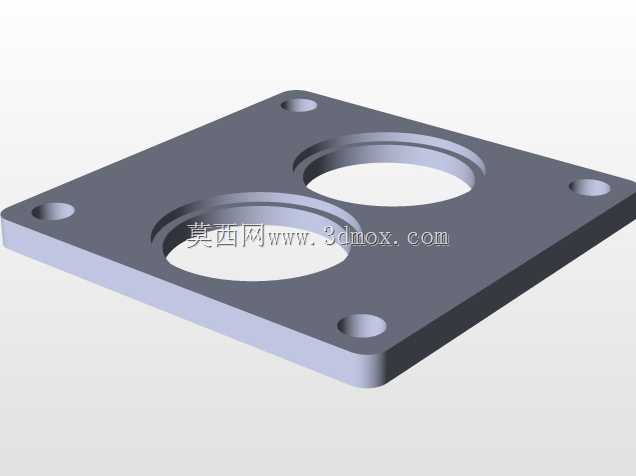

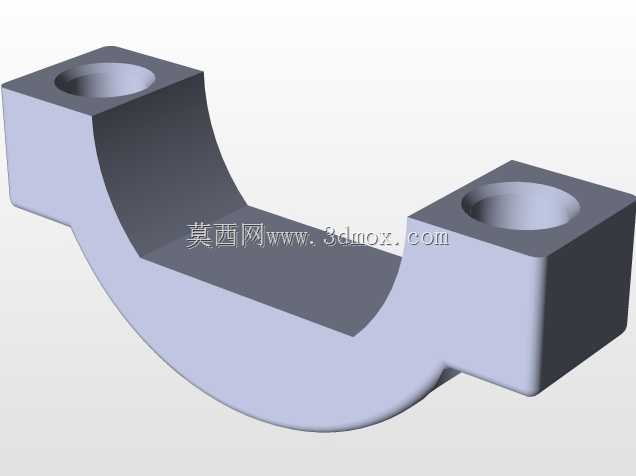

无油活塞式空气压缩机活塞密封轮组

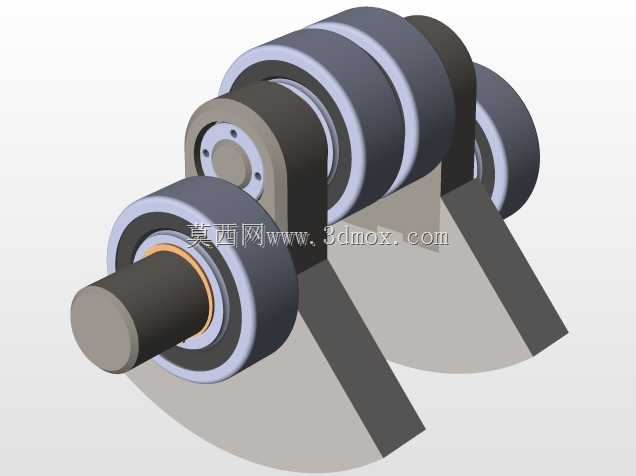

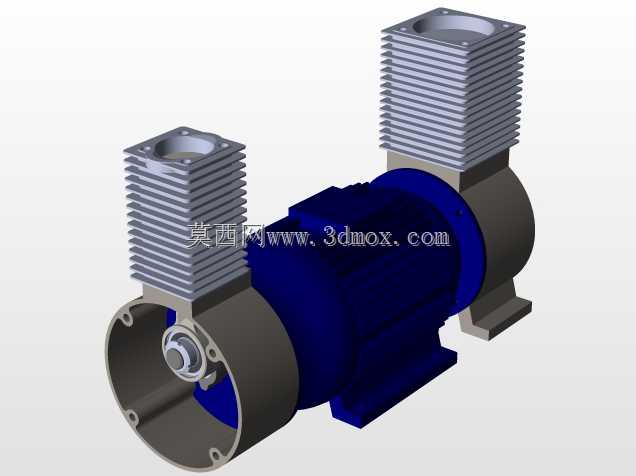

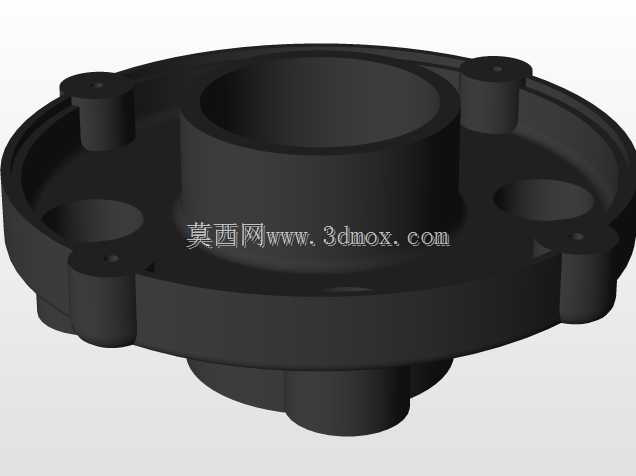

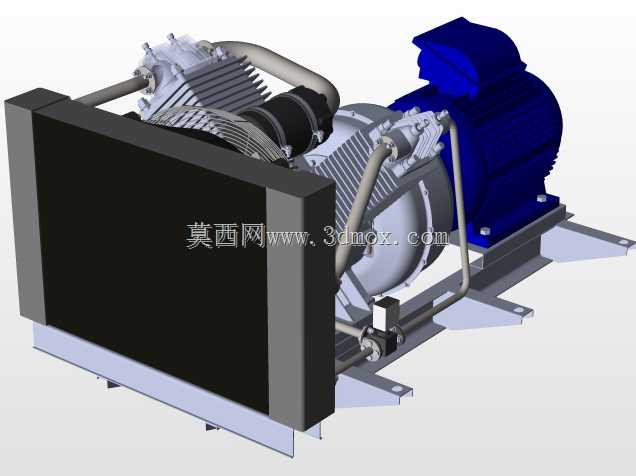

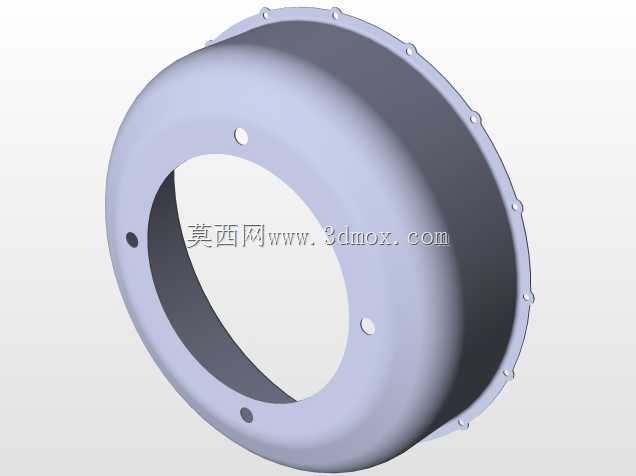

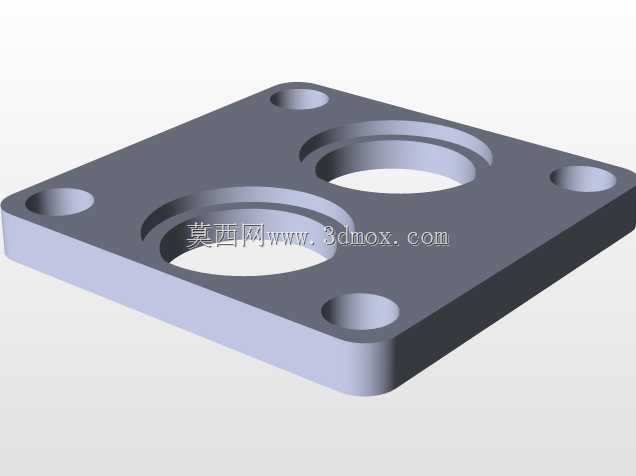

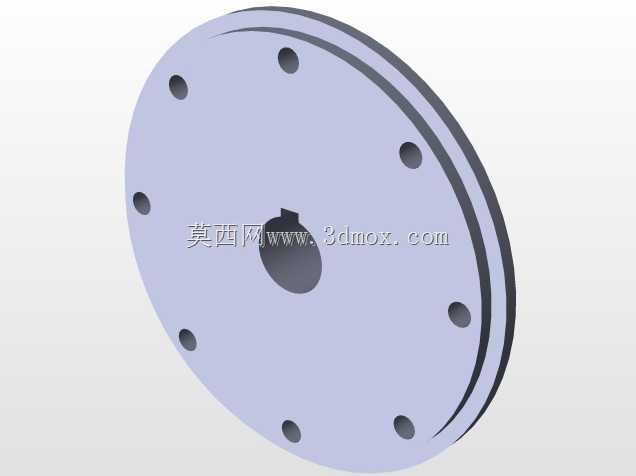

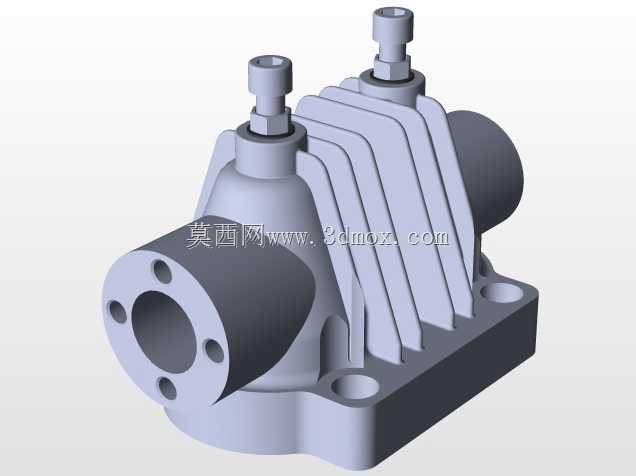

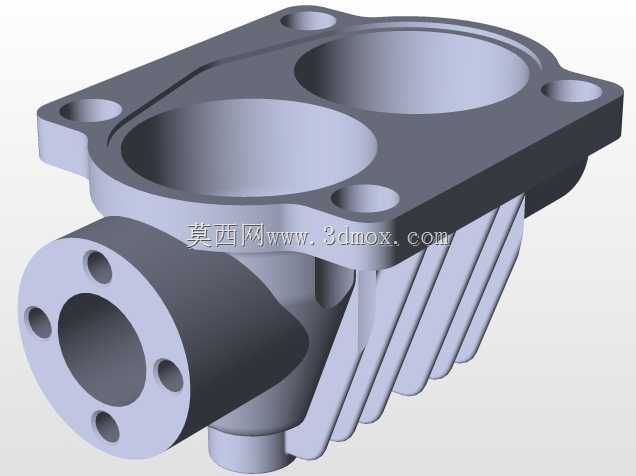

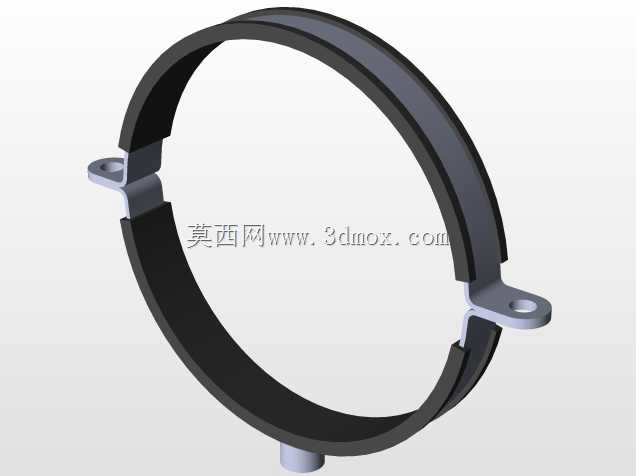

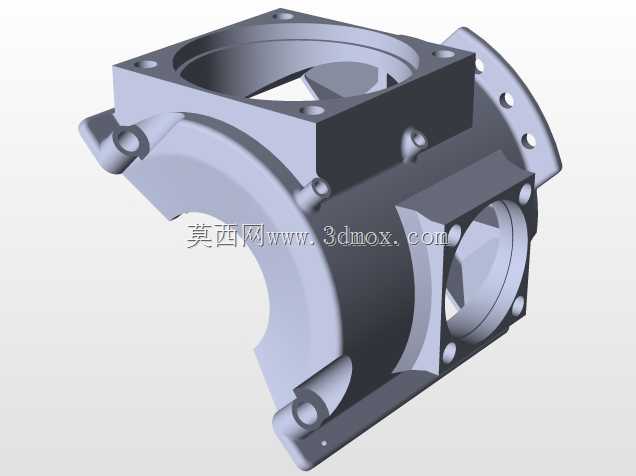

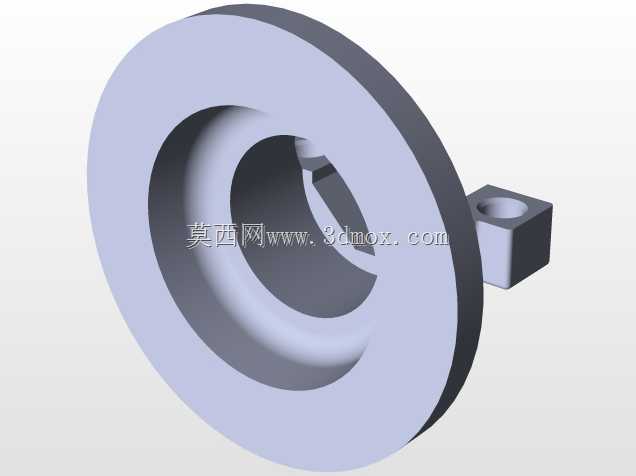

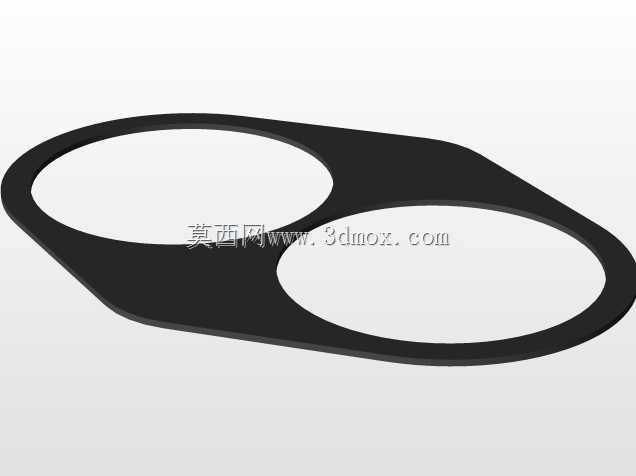

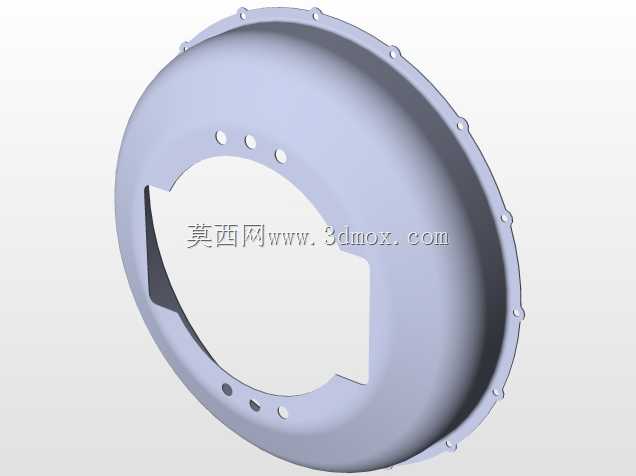

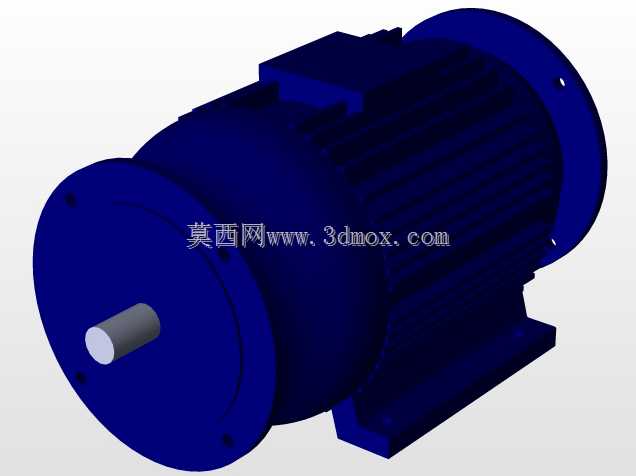

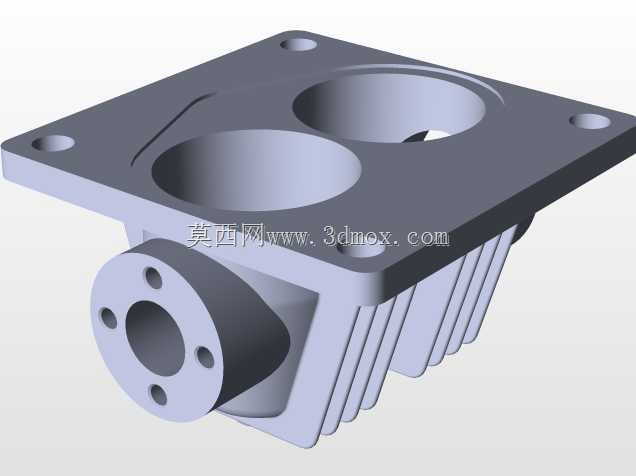

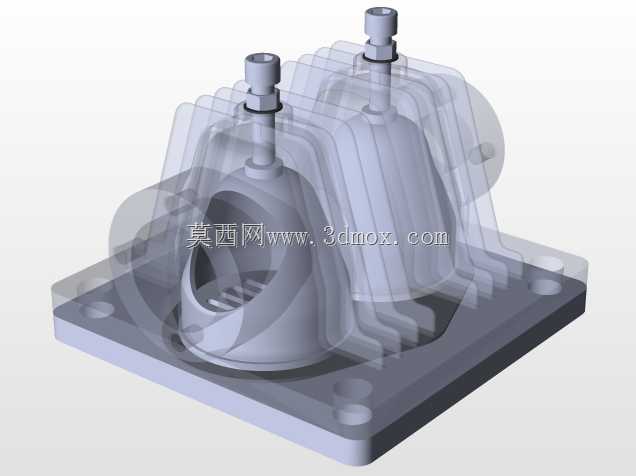

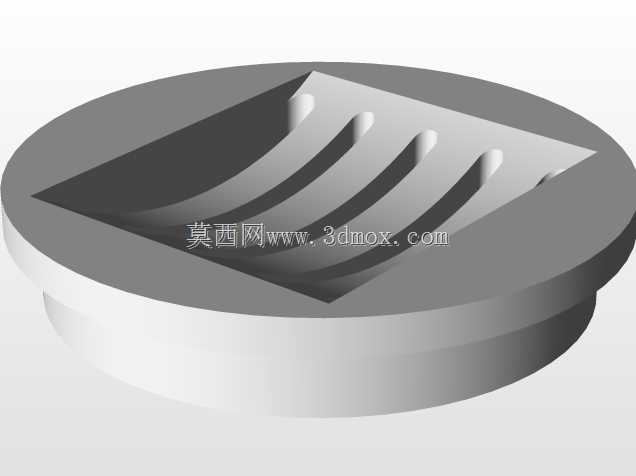

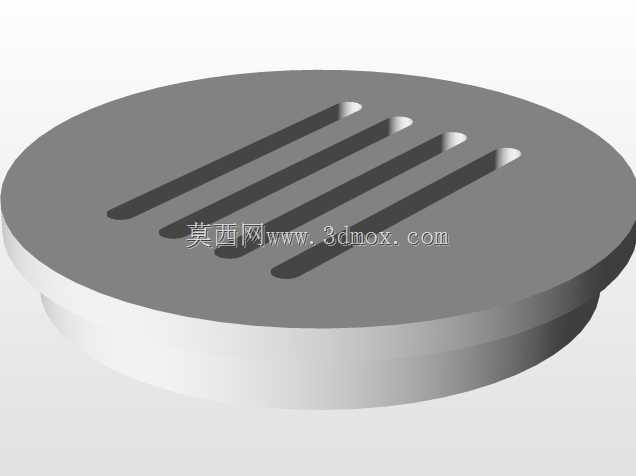

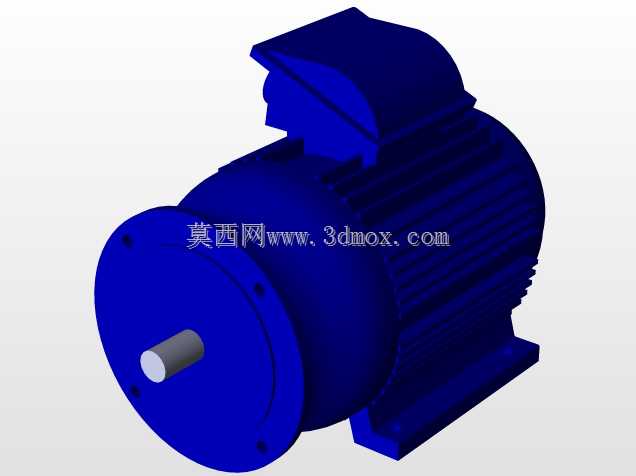

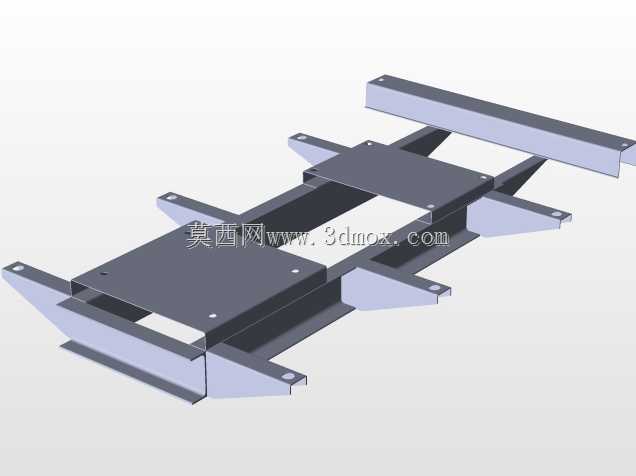

在工业气动供给、医用洁净气源、食品加工吹气、实验室气动测试这类对气源含油量有严格要求的场景里，无油活塞式压缩机的核心运动密封部件直接决定整机的排气洁净度与运行寿命。这次建模的轮组部件是活塞组件上承担动密封与导向作用的关键零件，区别于有油润滑压缩机的活塞环结构，该部件采用多层复合密封结构，外层采用低摩擦自润滑材质，不需要额外加注润滑油即可实现缸体内腔的滑动密封，从根源上避免润滑油混入压缩空气，满足无油供气的要求。

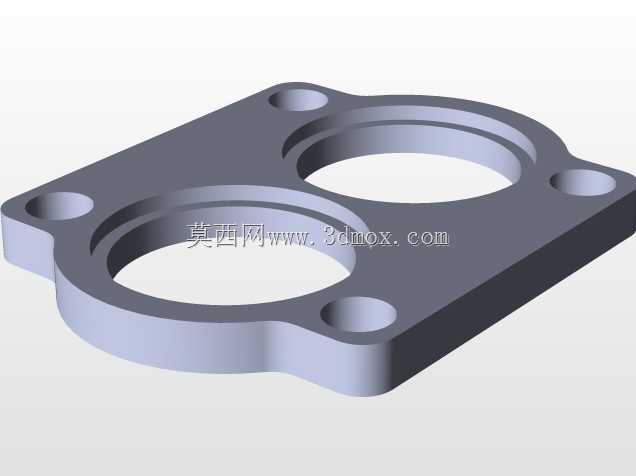

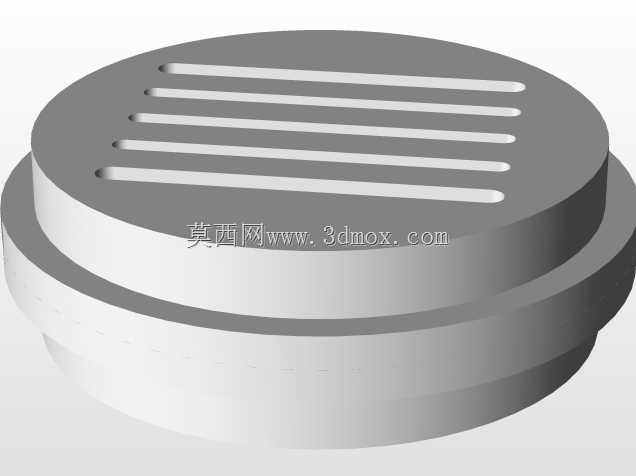

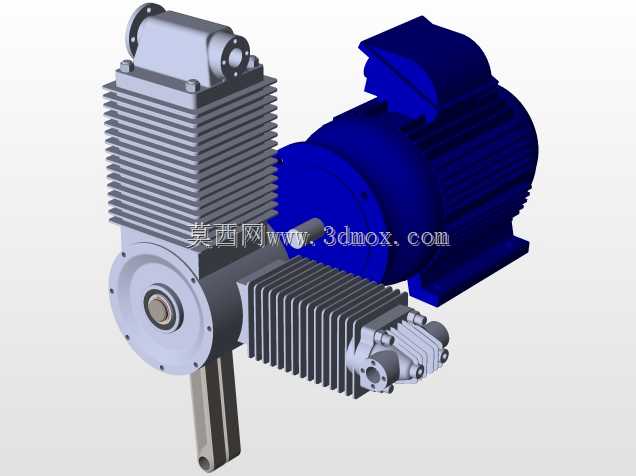

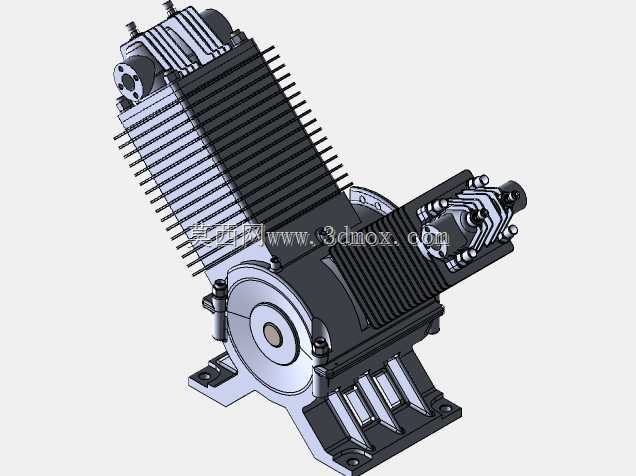

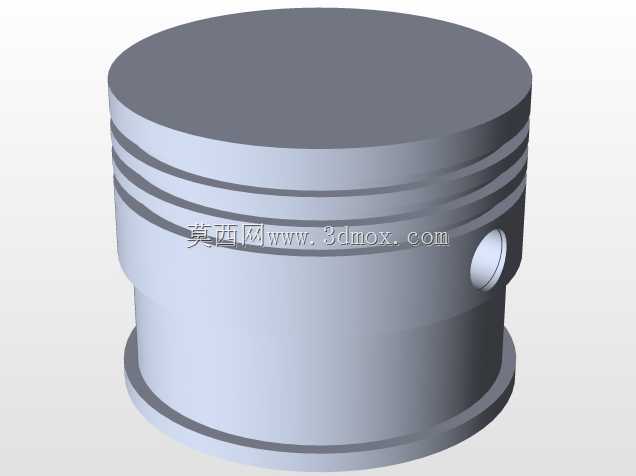

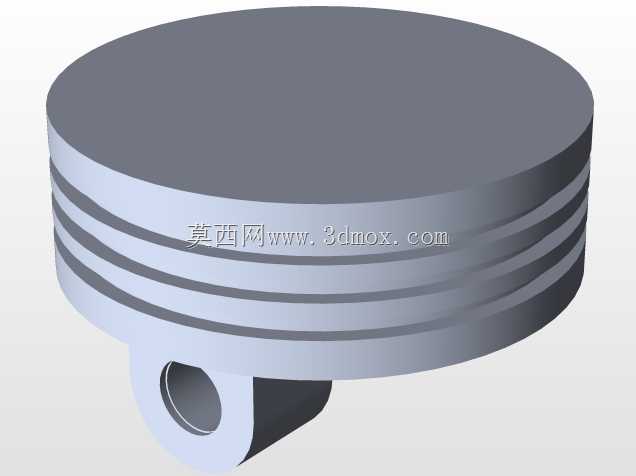

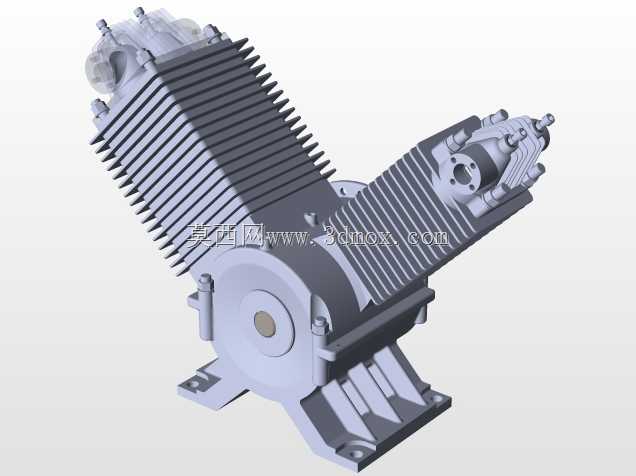

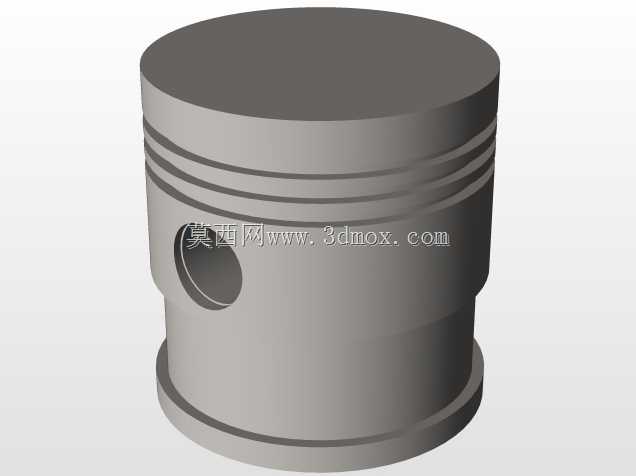

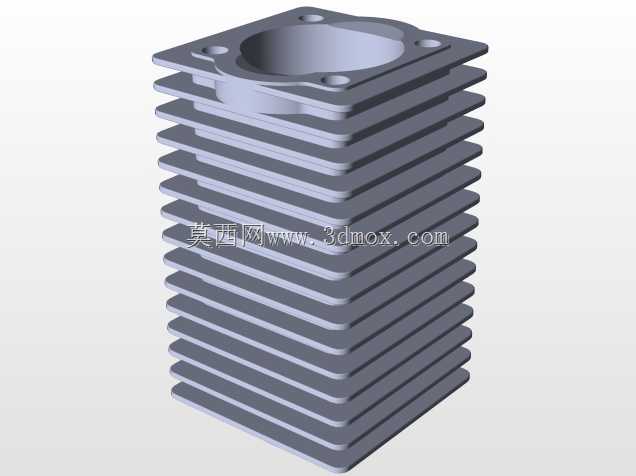

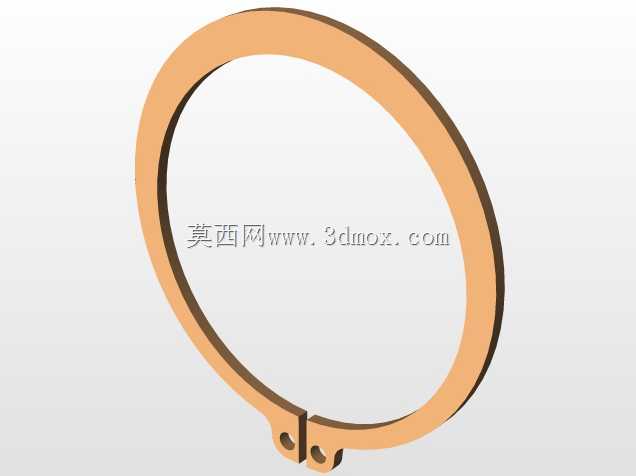

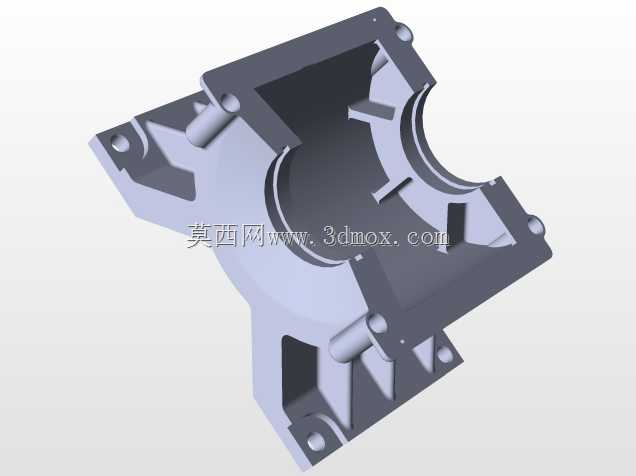

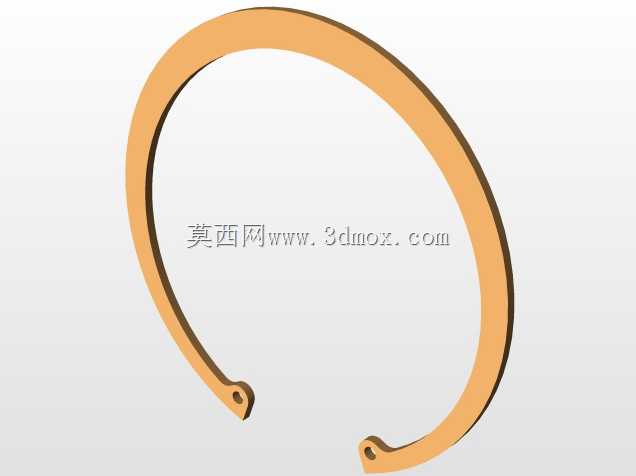

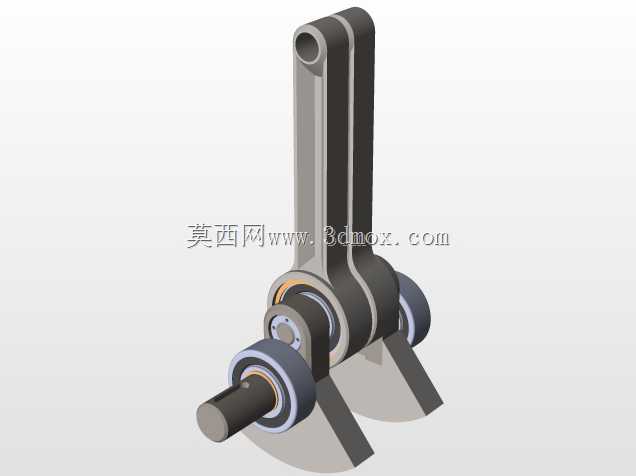

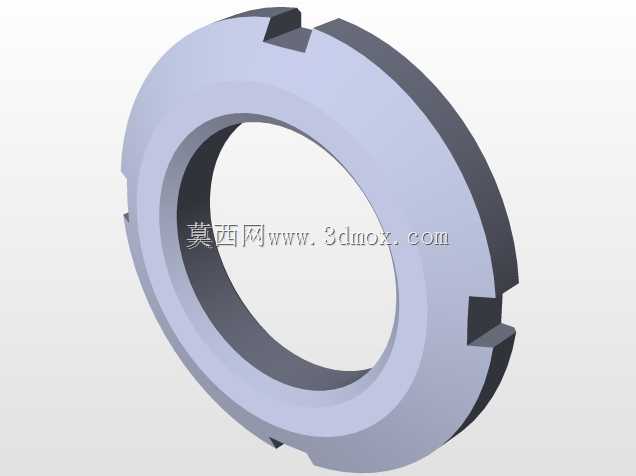

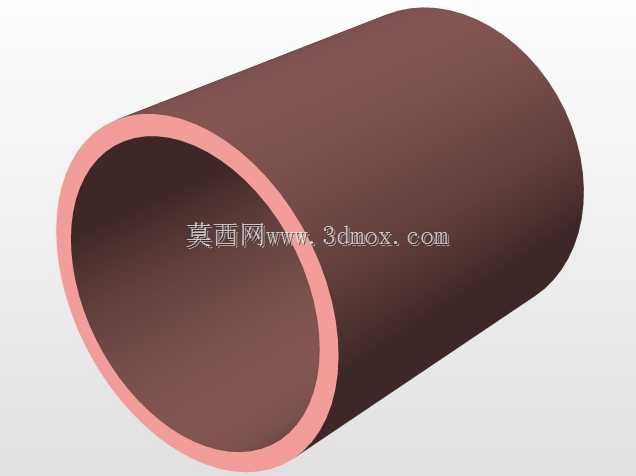

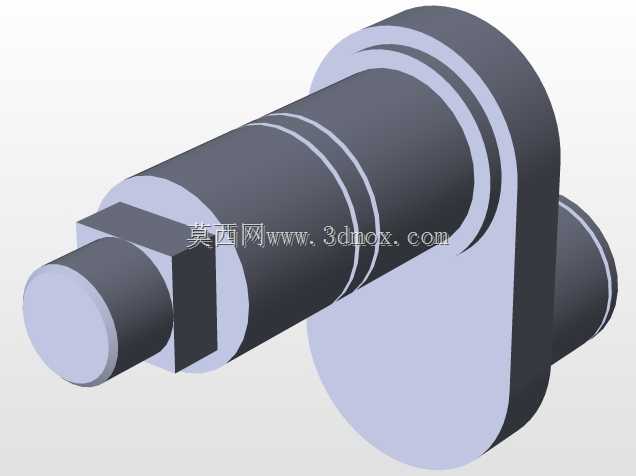

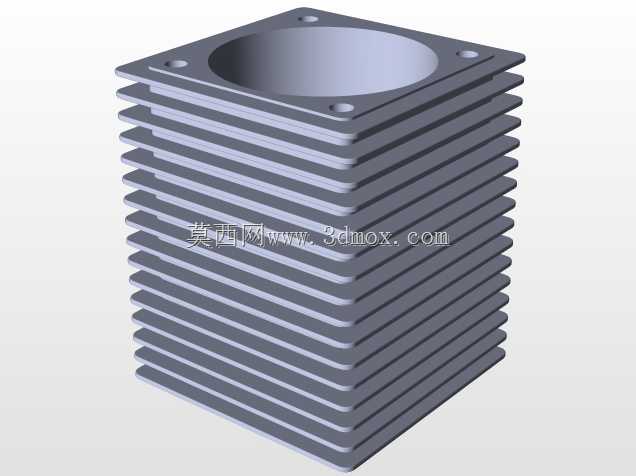

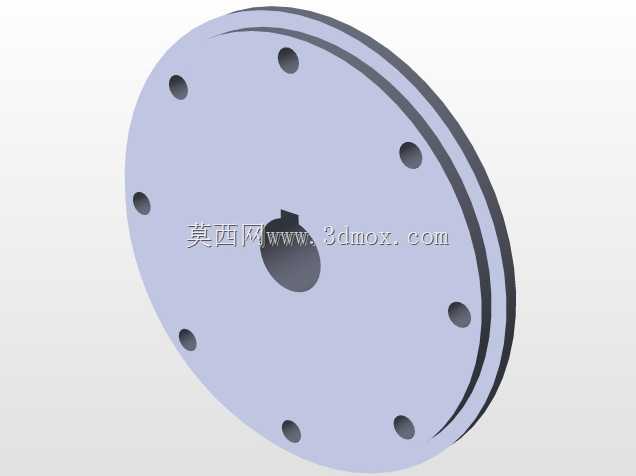

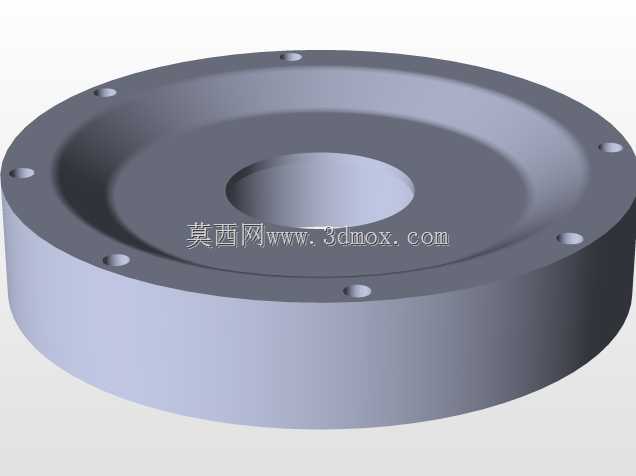

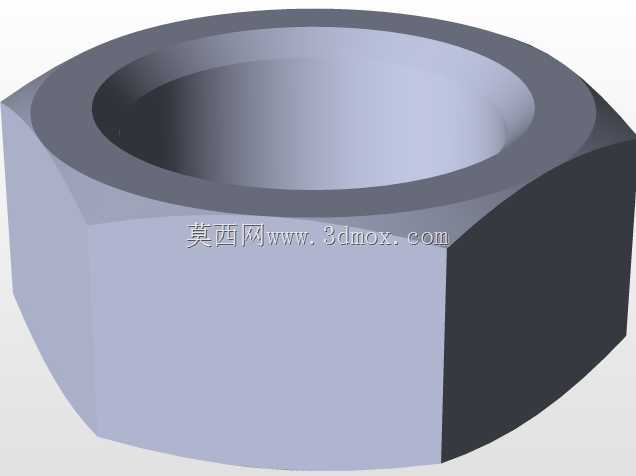

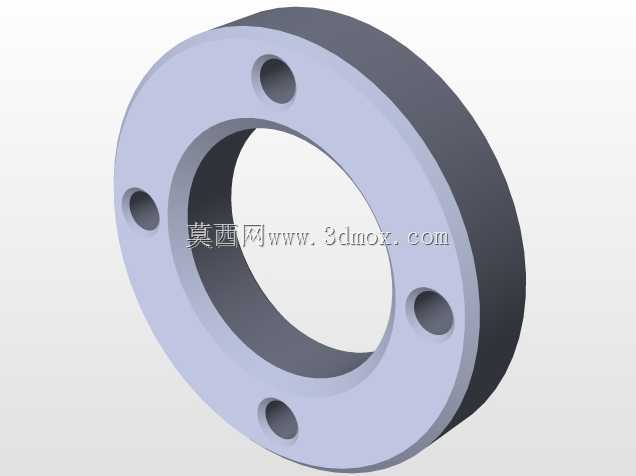

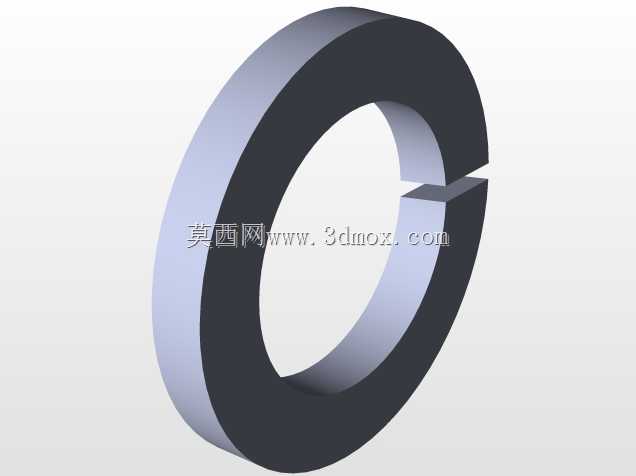

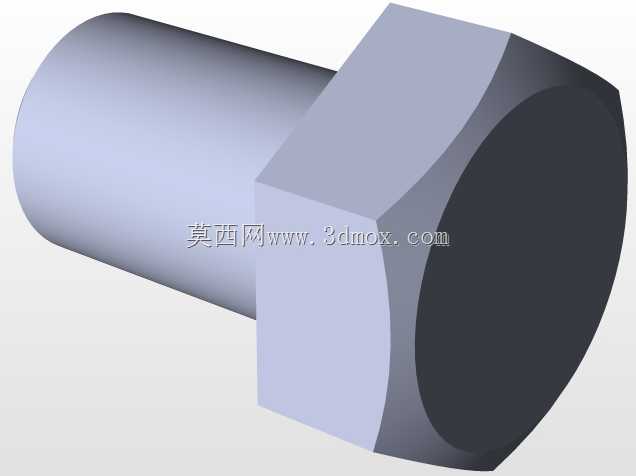

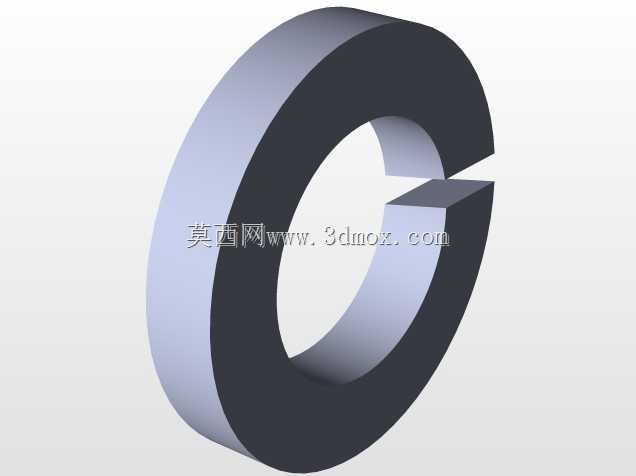

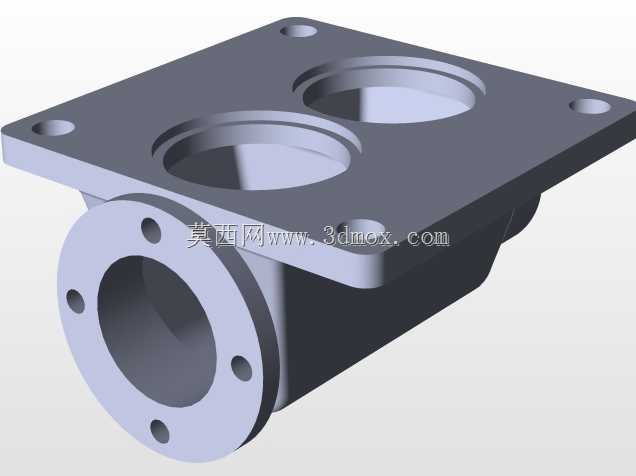

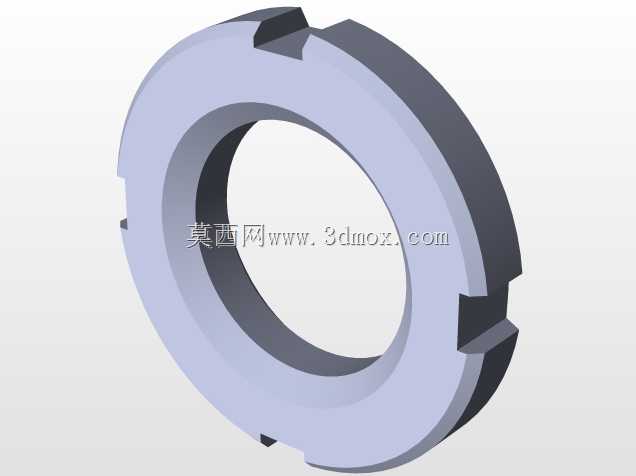

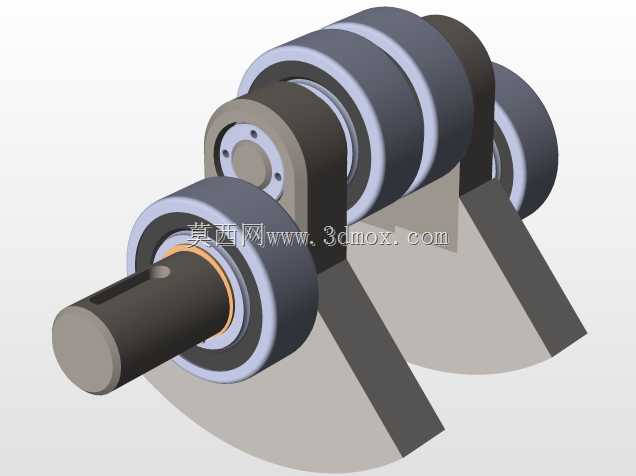

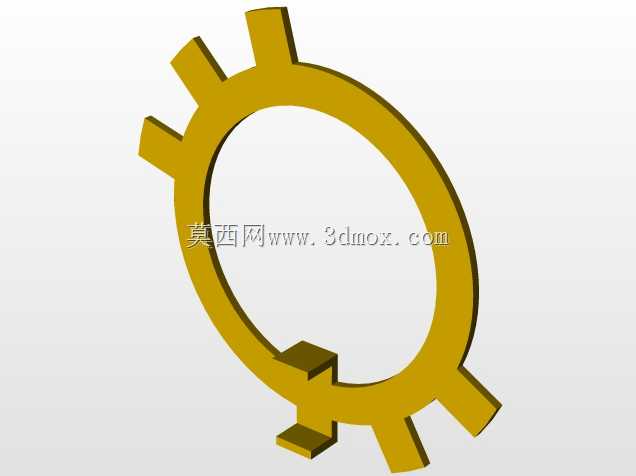

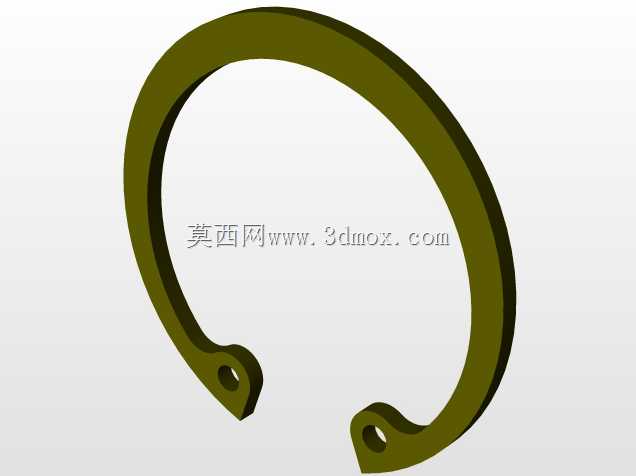

从实际使用场景出发，这类轮组适配的是4立方每分钟排量、0.9MPa额定排气压力的两级压缩无油活塞机，安装在二级压缩腔的活塞端部，随活塞做往复直线运动，既要阻隔压缩腔高压气体向曲轴箱侧泄漏，还要承担活塞在缸筒内的径向导向作用，避免活塞运行过程中出现偏磨、撞缸的问题。设计过程中首先要匹配缸筒的内径公差，轮组的外径尺寸比缸筒内径小0.08-0.12mm，既保证滑动过程中不会出现卡滞，又能将内泄漏量控制在允许范围内；中心的通孔尺寸要与活塞杆的安装轴径做过渡配合，通过端面的锁紧结构实现轴向固定，避免往复运动中出现轴向窜动。

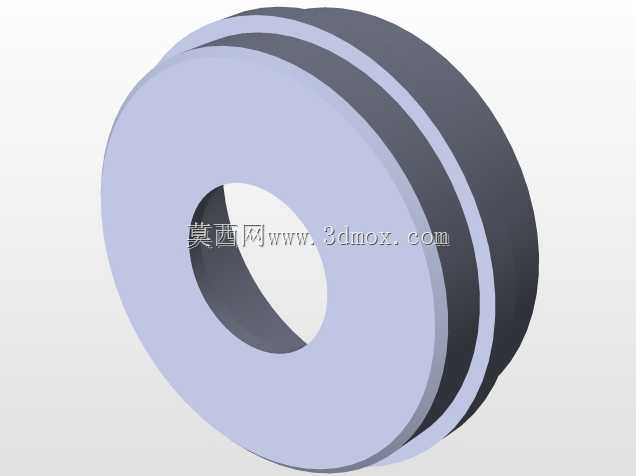

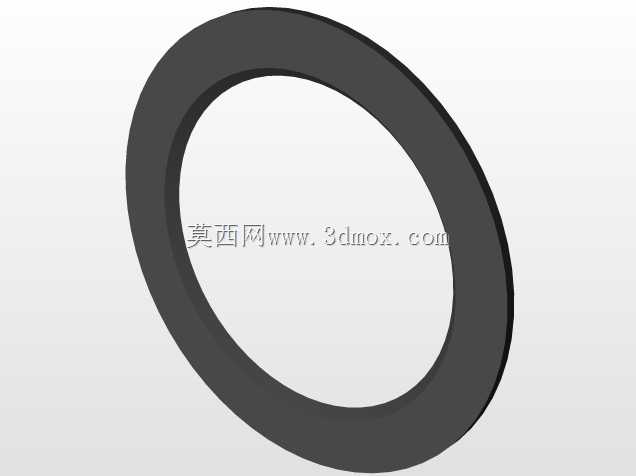

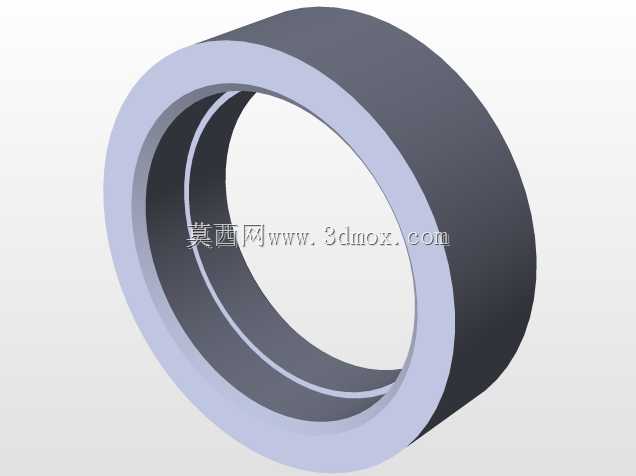

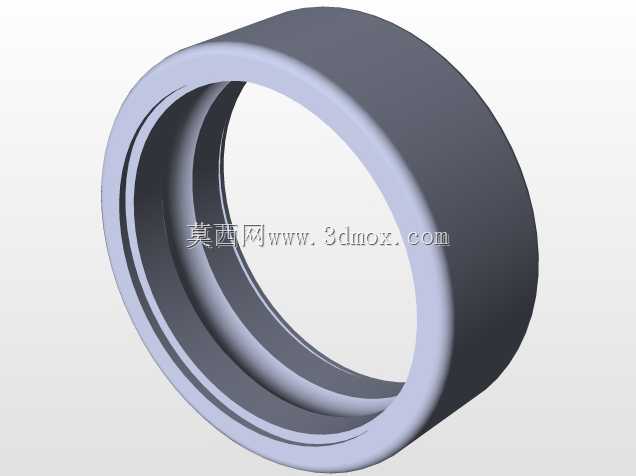

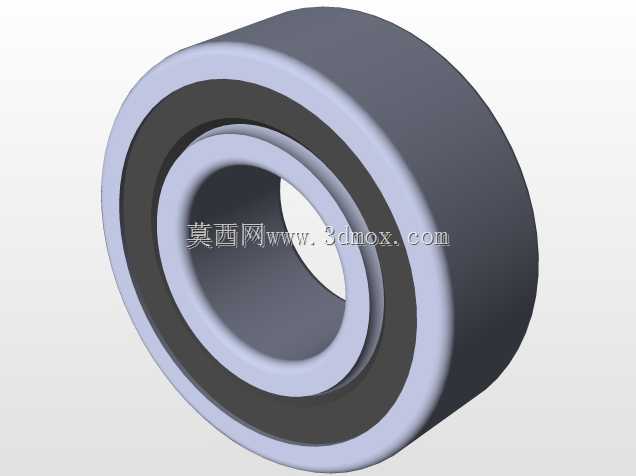

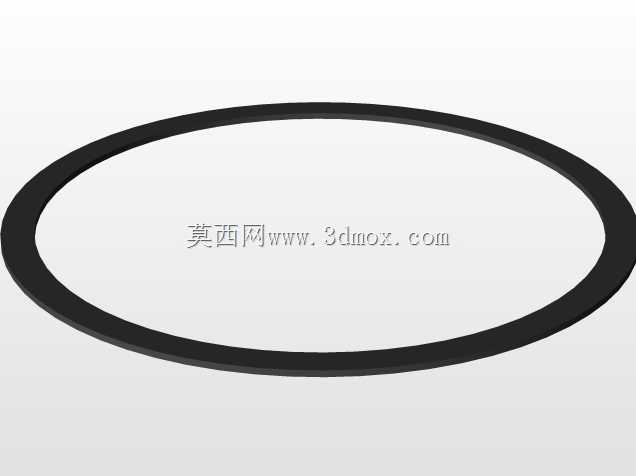

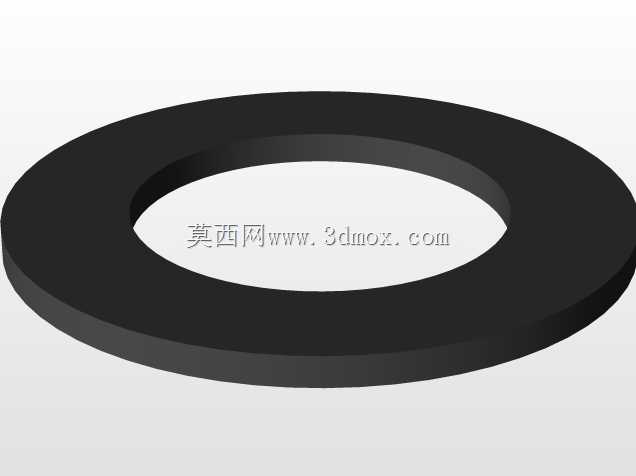

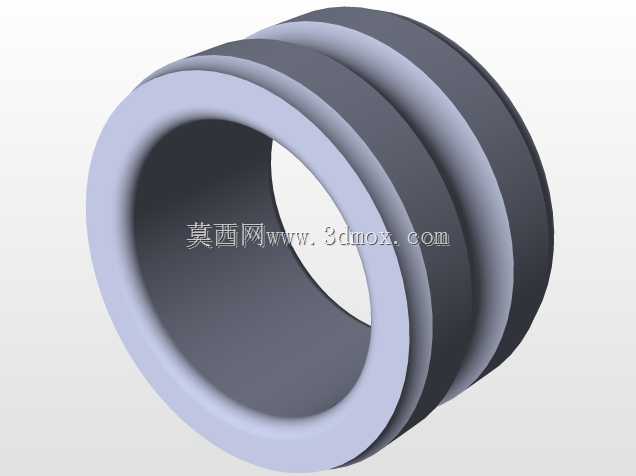

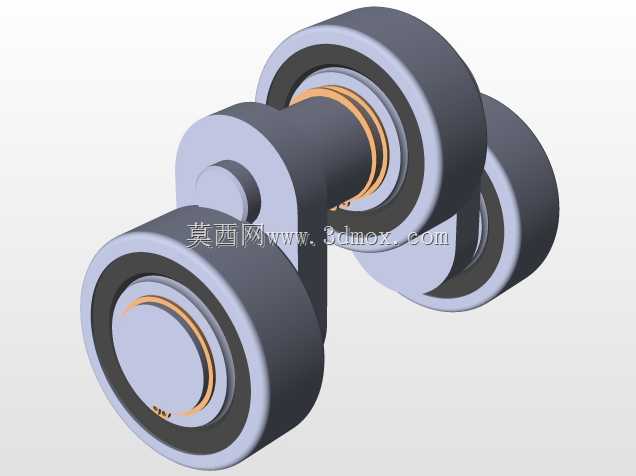

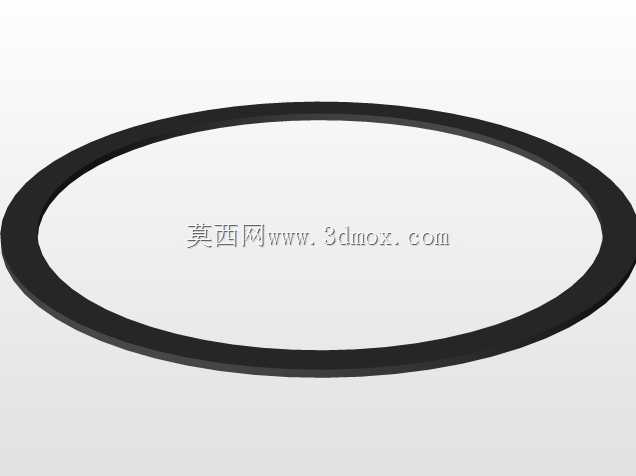

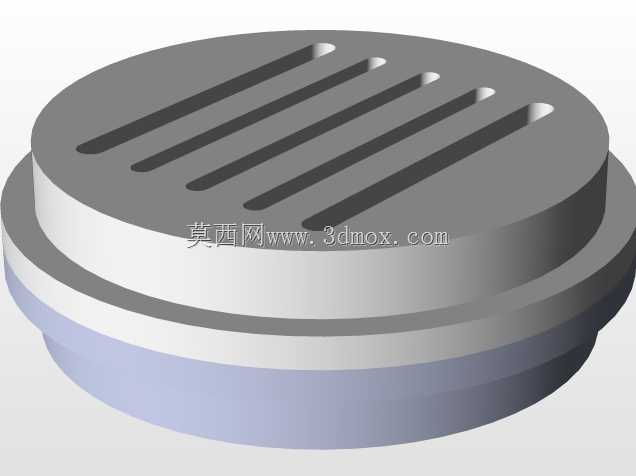

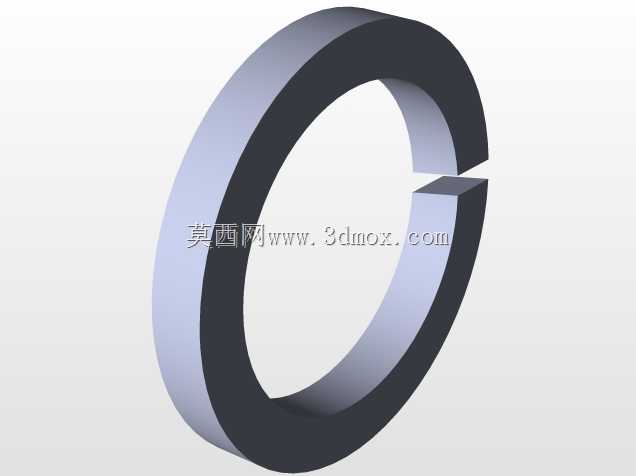

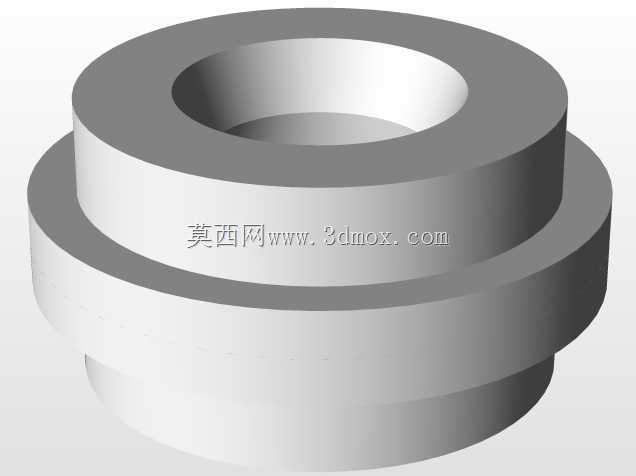

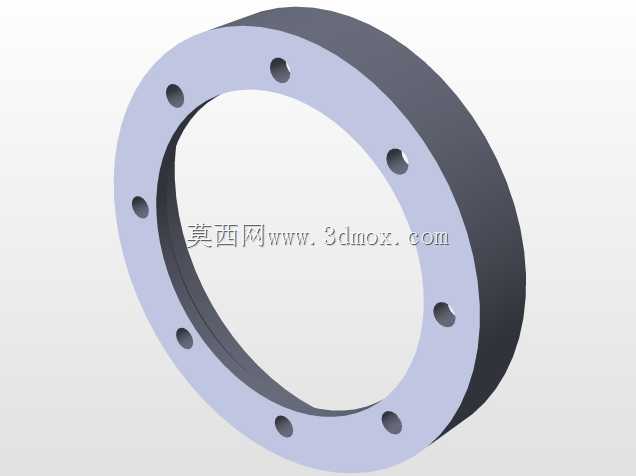

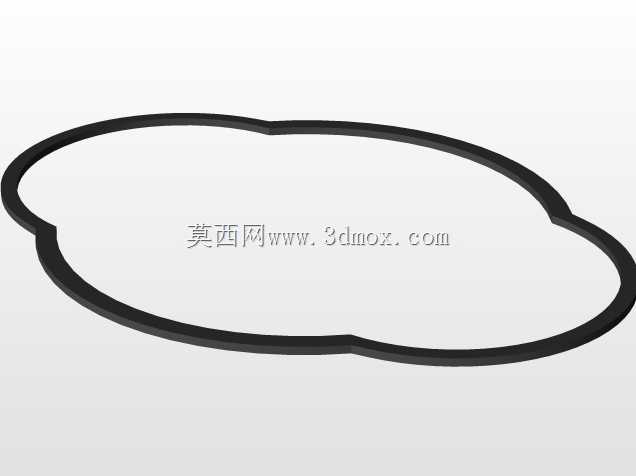

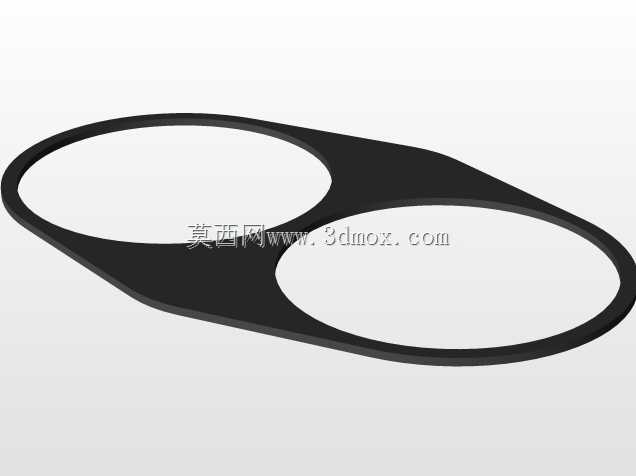

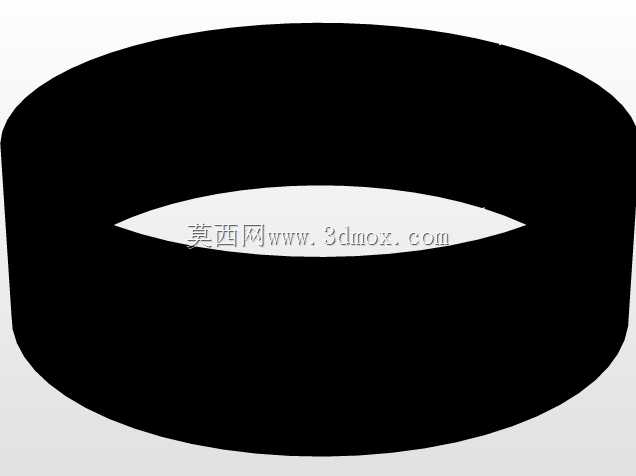

结构上采用三层复合式设计，两侧的浅灰色环体是自润滑支撑环，采用填充聚四氟乙烯材质，摩擦系数低且具备一定的自润滑性，中间的深色环体是主密封环，具备更好的弹性补偿能力，在运行磨损后可以依靠自身弹性持续贴紧缸壁，维持密封性能。这种分层设计的好处是可以将导向功能和密封功能拆分，支撑环承担大部分径向载荷，减少密封环的偏磨，延长整体部件的更换周期。建模过程中特意还原了各环体之间的装配间隙，预留了热膨胀余量，因为压缩机运行过程中压缩腔温度会升高到120℃以上，不同材质的热膨胀系数存在差异，预留合适的间隙可以避免高温下部件膨胀卡滞。

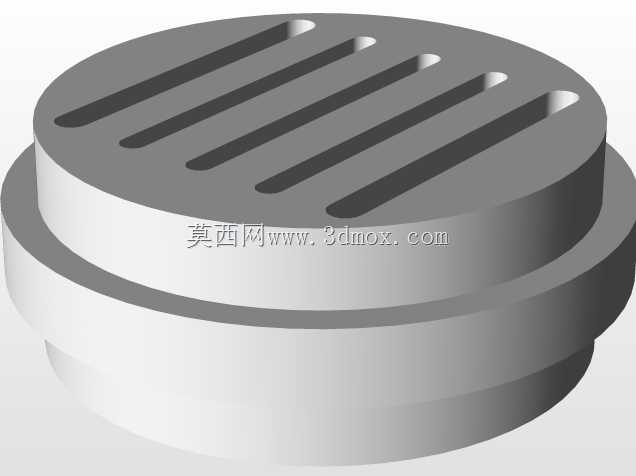

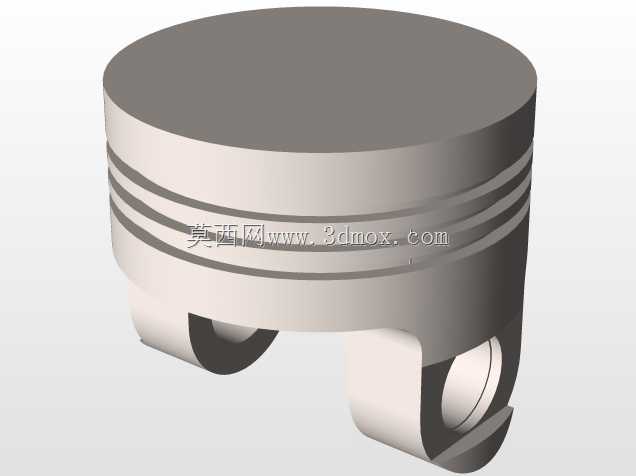

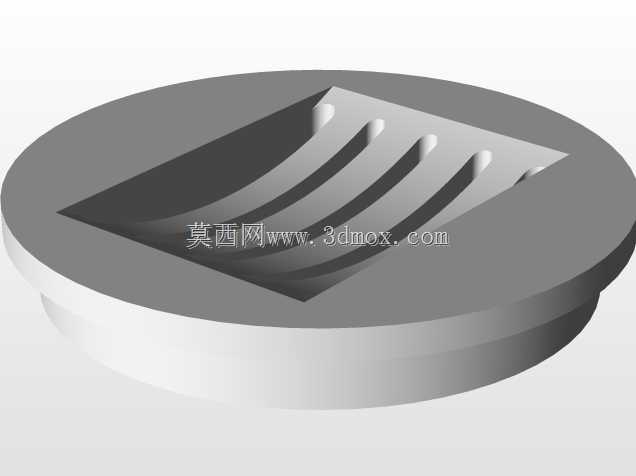

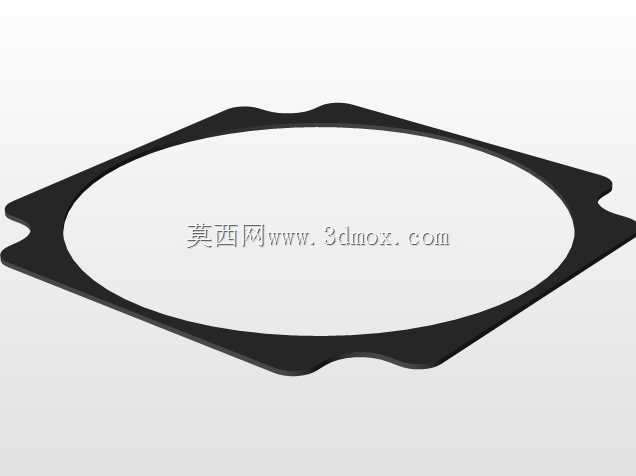

安装边界上，该轮组的轴向总厚度需要匹配活塞上的安装槽宽度，装配后两侧环体的端面要与活塞槽端面保留0.03-0.05mm的活动间隙，保证环组可以在槽内有微小的浮动量，自动适配缸筒的形位公差，避免因为缸筒轻微的圆度误差导致密封失效。在实际选型替换时，除了匹配内外径尺寸，还要注意环组的材质耐温等级，要满足二级压缩腔的长期工作温度要求，避免高温下材质软化变形，导致密封性能快速衰减。这类部件属于压缩机的易损件，建模时还原各层环的尺寸比例与装配关系，可以直接用于备件加工的图纸输出，也能用于压缩机装配仿真中的干涉检查，验证活塞往复运动过程中轮组与缸壁、气门组件的间隙是否合理，提前规避装配干涉的问题。
