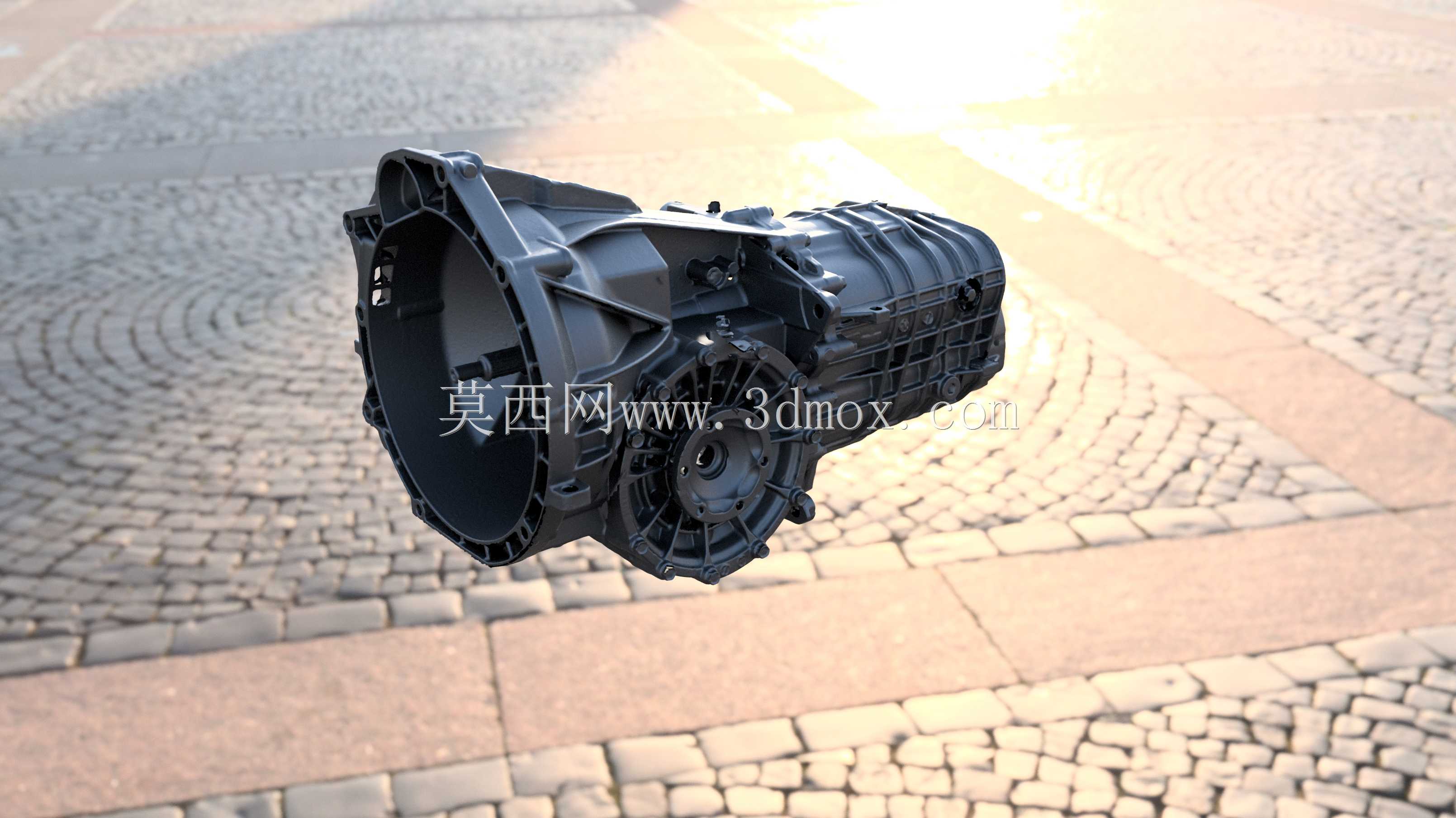

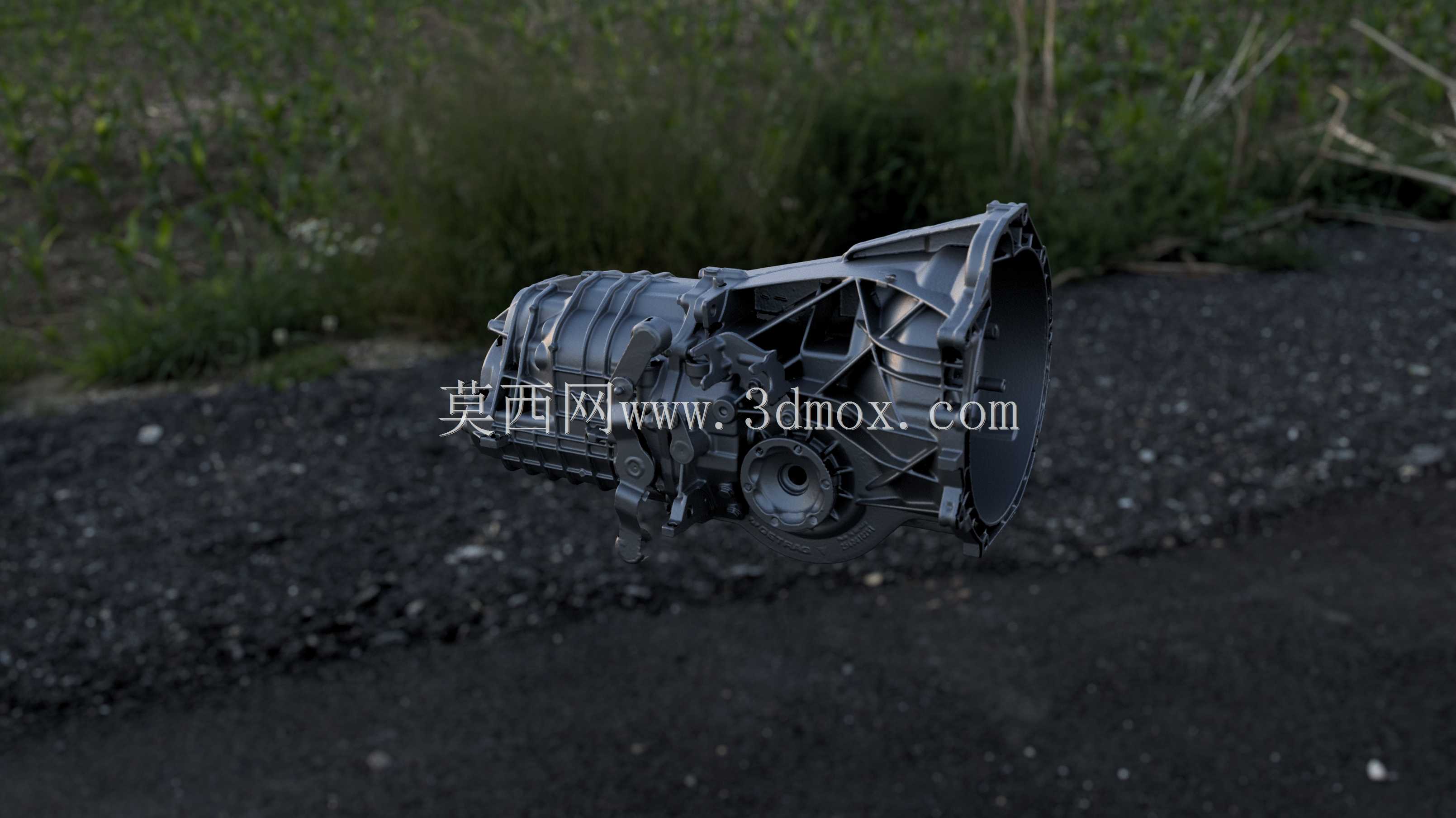

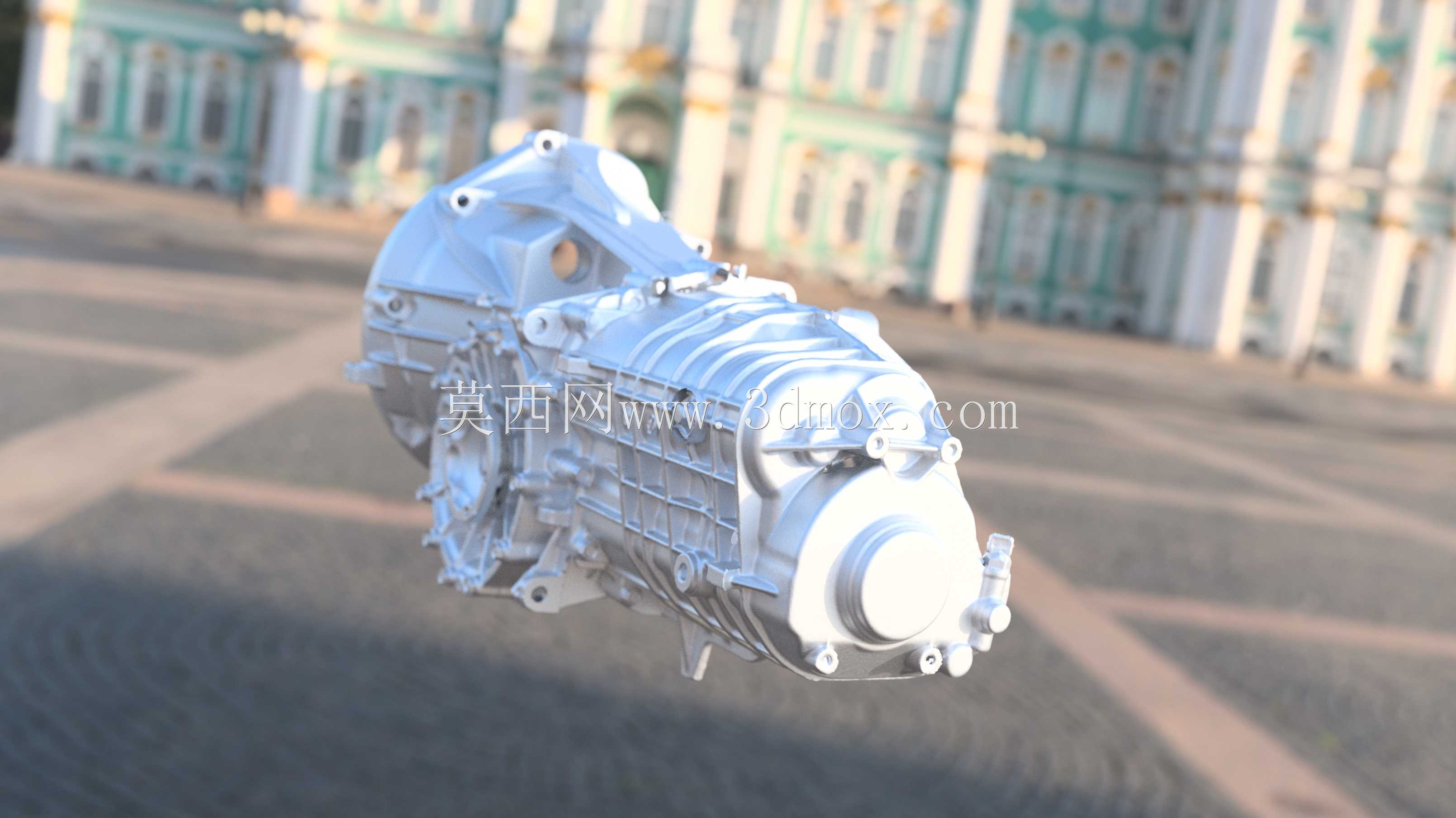

保时捷G86.20六速变速驱动桥结构

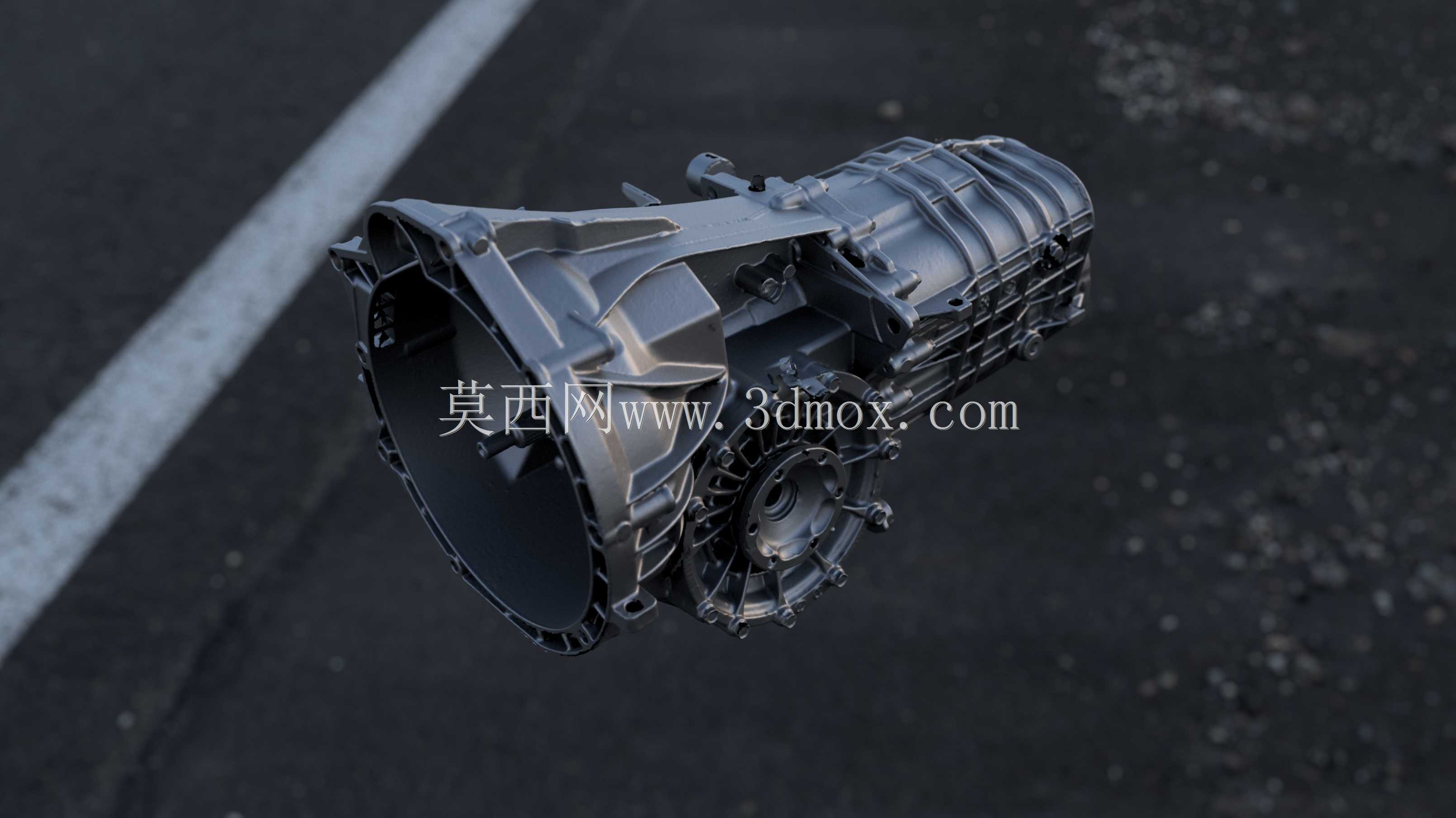

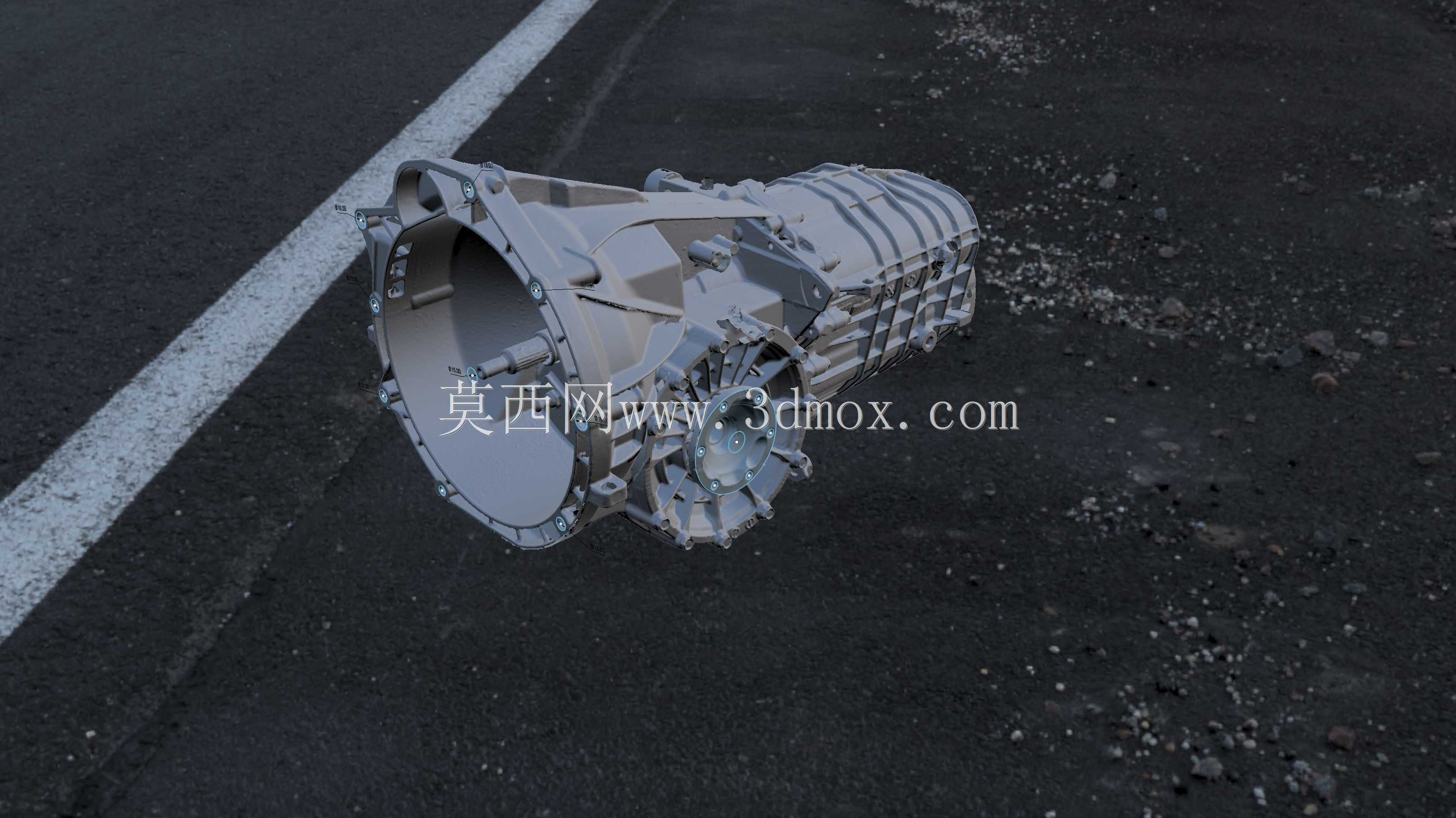

　　这套变速驱动桥是匹配中置引擎布局跑车的传动核心部件，日常在跑车动力传动系统的改装复刻、逆向研发、传动系统匹配教学场景中会高频用到，不少做经典跑车整备修复、定制化动力改装的团队，都会参考这类实物扫描的结构数据来做适配件开发，避免凭空建模出现的装配干涉问题。从结构功能来看，它集成了六速手动变速机构与主减速差速功能，直接将变速箱输出的动力经主减齿轮组降扭增扭后，通过两侧半轴输出给驱动轮，相比传统变速箱加独立驱动桥的分体布局，大幅压缩了传动系统的轴向占用空间，完美适配中置引擎跑车紧凑的后舱布局，能给排气系统、悬挂结构留出更多布置余量。从结构设计逻辑来看，整个壳体采用一体化压铸的铝合金材质，在保证壳体刚性的前提下尽可能降低自重，

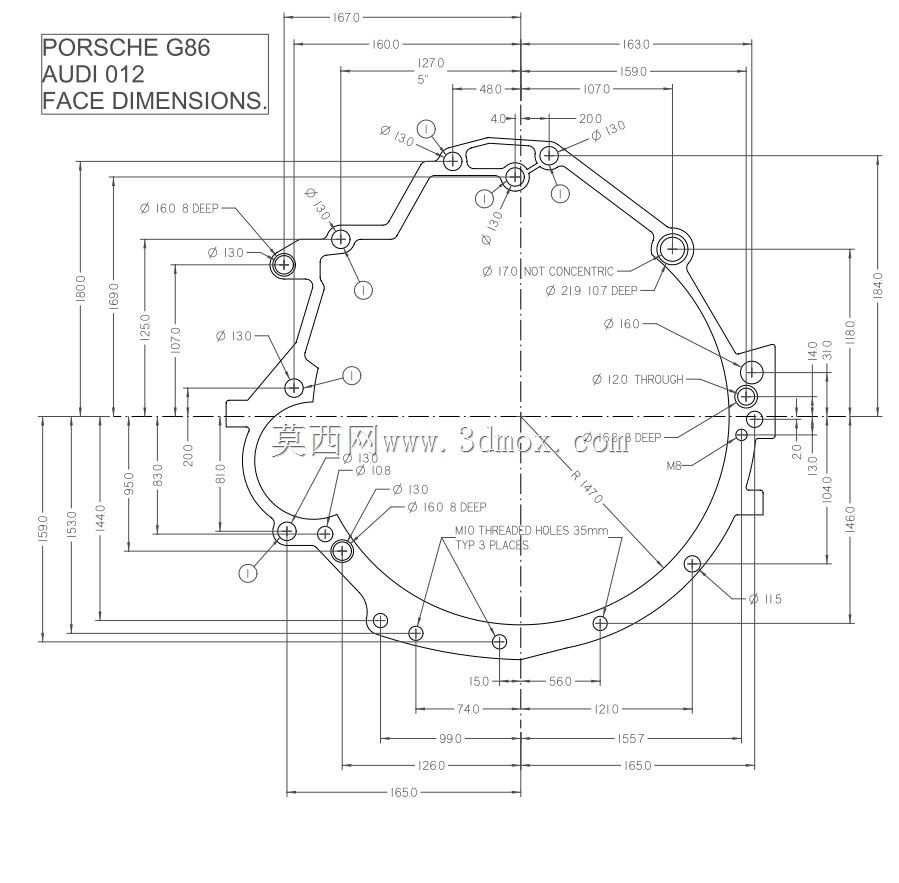

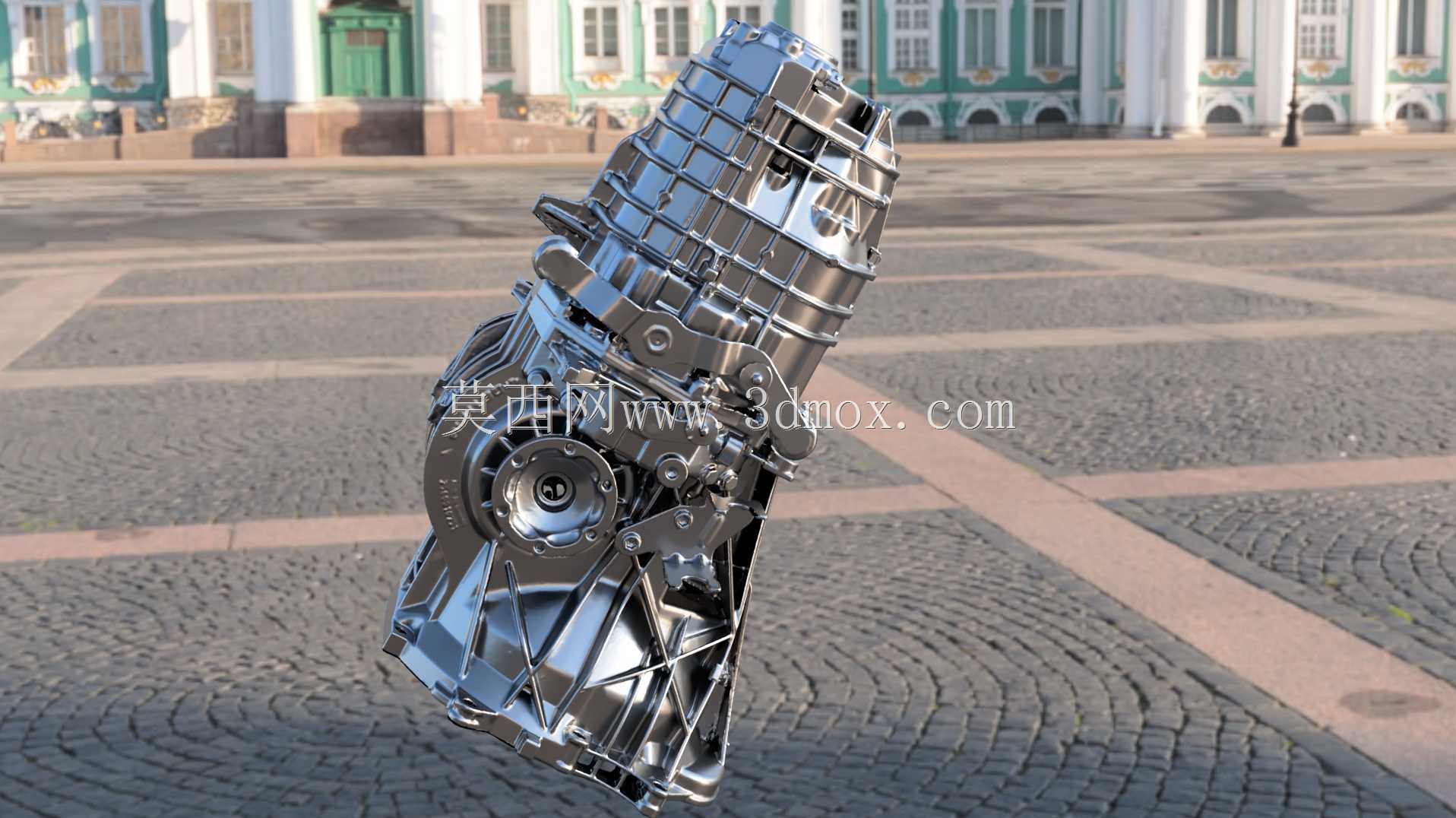

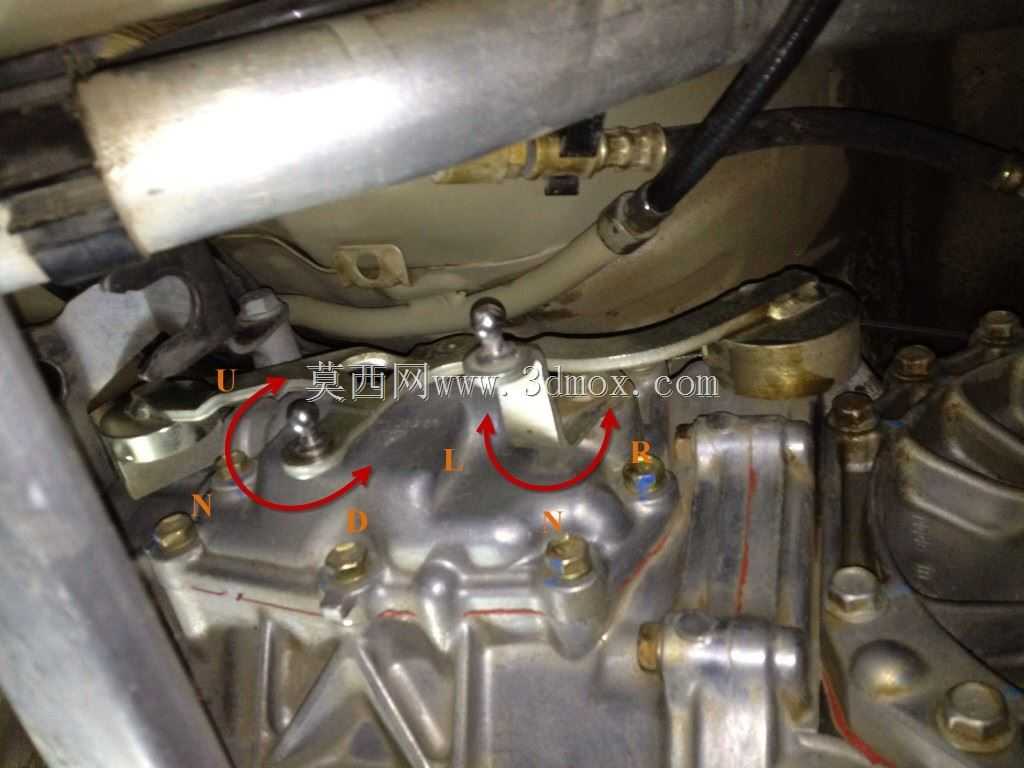

　　输入轴端的大口径法兰结构直接对接发动机离合器壳体，安装定位止口的公差控制在毫米级，保证动力输入的同轴度，避免高速运转时出现轴系振颤。壳体外侧的加强筋并非均匀布置，而是沿着轴系轴承座的受力方向延伸，在换挡机构、差速器轴承位这些受力集中的区域做了局部加厚，既不会过度增加壳体重量，又能承受大扭矩输出时的壳体形变。换挡拨叉机构布置在壳体侧腔，和齿轮腔之间有独立的密封隔板，避免换挡机构的润滑脂和齿轮油混合，延长维护周期。从安装边界来看，整个驱动桥的主体轮廓为近似锥台结构，输入端大口径端的直径适配主流纵置四缸、六缸引擎的离合器壳体尺寸，输出端两侧的半轴接口间距匹配对应车型的后轮轮距参数，壳体上预留的多个安装支耳分别对应引擎连接位、

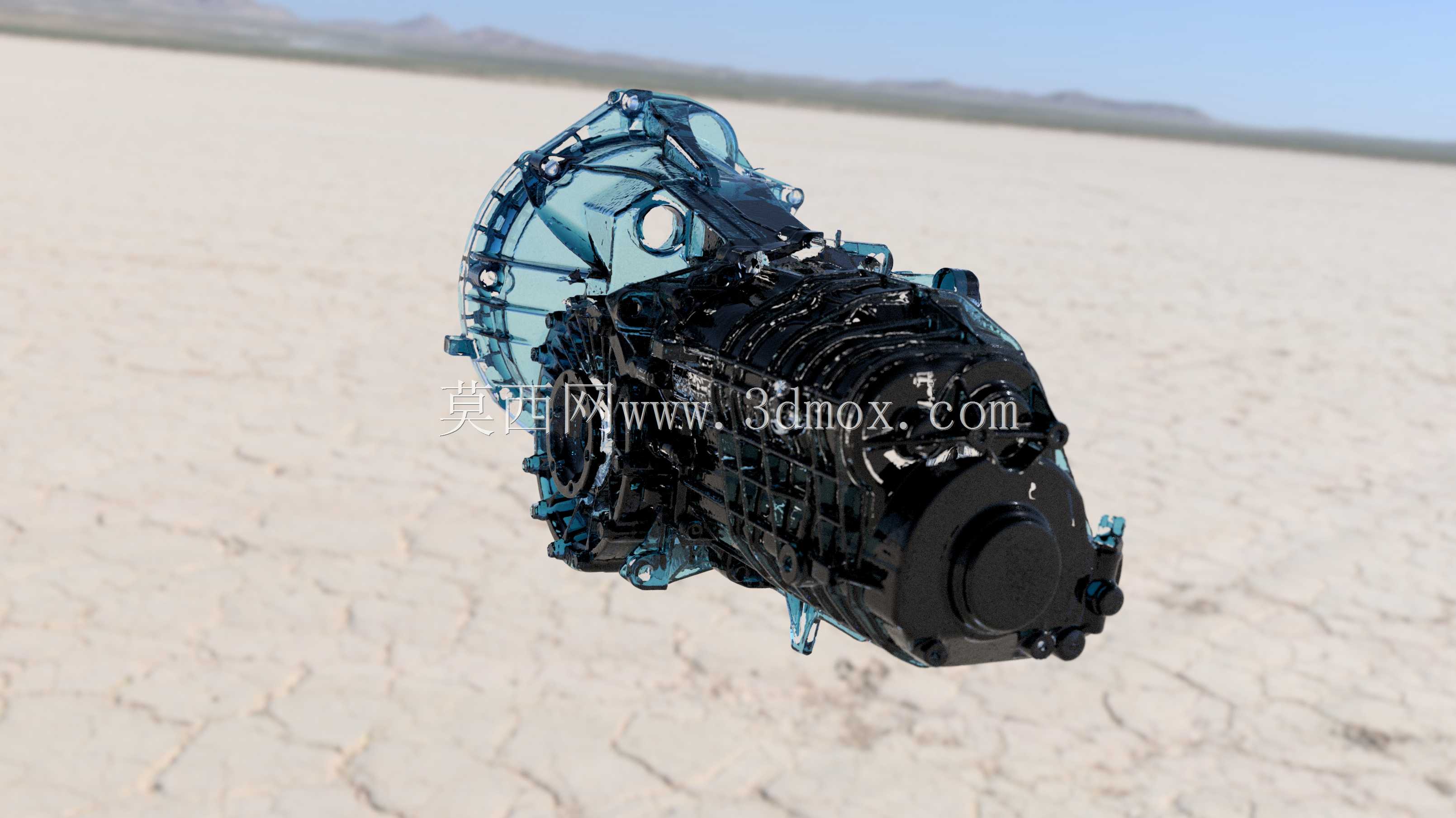

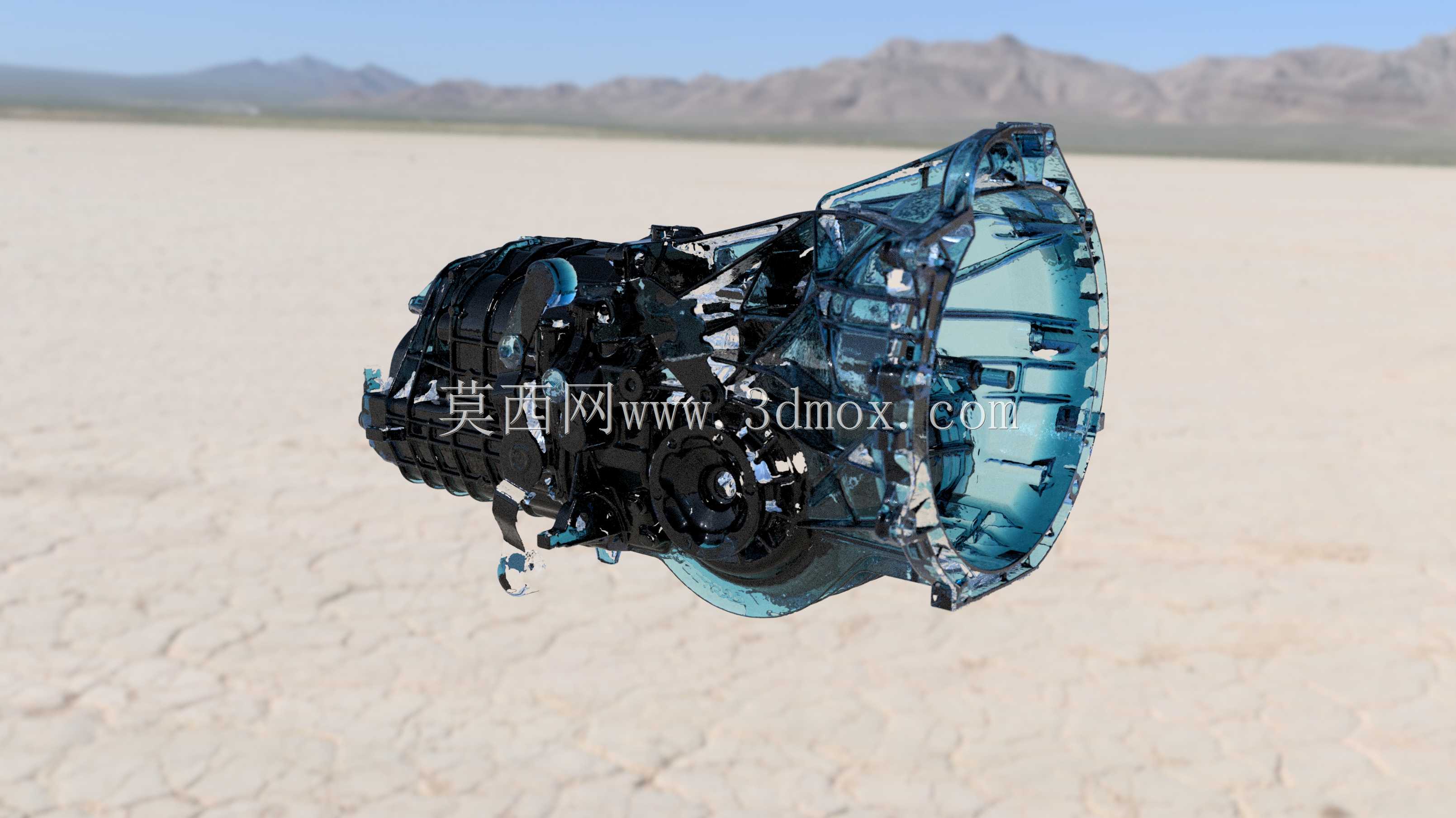

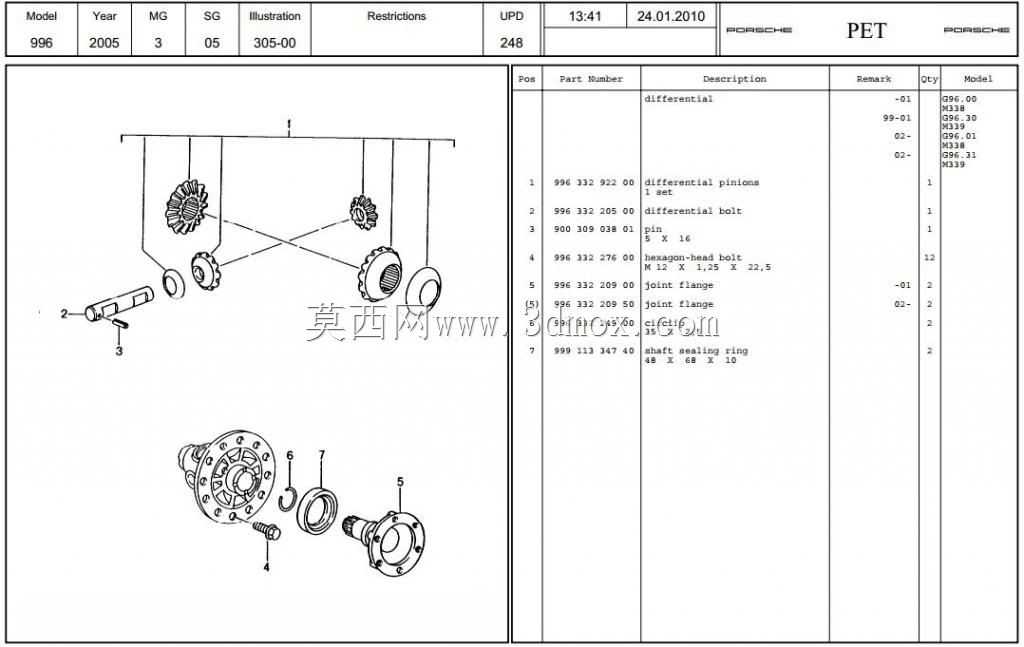

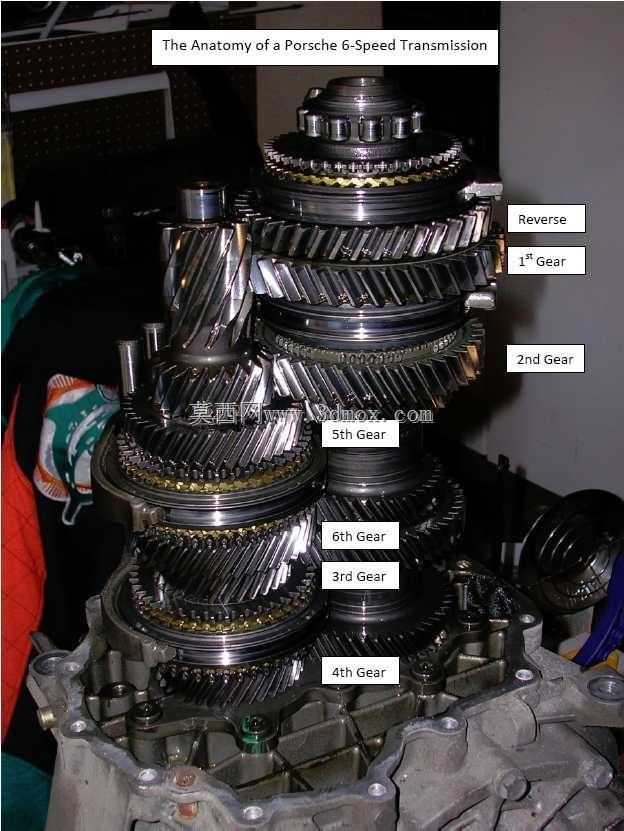

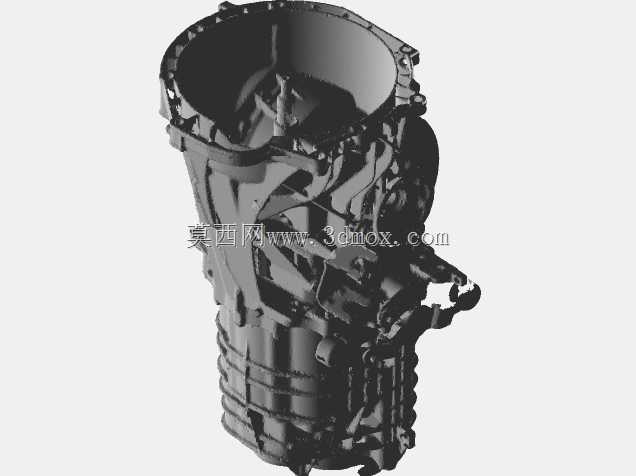

　　后副车架固定位、换挡拉索固定位、车速传感器安装位，每个安装位的孔位坐标都严格遵循实车装配关系，做改装适配时不需要额外打孔改位，直接对应原车安装点即可完成固定。在实际建模参考过程中，这类扫描得到的结构能帮设计者快速理清变速驱动桥的内部轴系排布逻辑，比如输入轴、中间轴、输出轴的空间位置关系，各档位齿轮的排布顺序，同步器的安装位置，差速器的集成方式，这些细节如果仅凭二维图纸推导很容易出现空间错位，尤其是换挡拨叉的运动行程、齿轮啮合的间隙预留，都需要精准的三维结构作为参考。另外在做传动系统NVH分析时，壳体的外形结构、加强筋的布置方向都会直接影响传动系统的振动传递路径，精准的三维模型能帮仿真人员更准确地划分网格，

　　得到更贴近实际工况的仿真结果。对于做经典车配件复刻的从业者来说，这类实物扫描的模型能省去大量人工测绘的时间，尤其是一些已经停产的车型配件，不需要拆解原车完好的部件，就能通过扫描数据得到精准的尺寸参数，用来加工替换壳体、维修配件，大幅降低经典车的修复成本。在职业院校的汽车构造教学场景中，这类高精度的三维模型可以用来做虚拟拆装实训，学生不需要接触实物总成，就能在软件中观察内部的齿轮传动路径、换挡机构的工作原理，理解变速驱动桥和传统分体式传动结构的差异，掌握中置引擎车型传动系统的布置特点。
