农用玉米脱粒剥壳作业设备结构设计

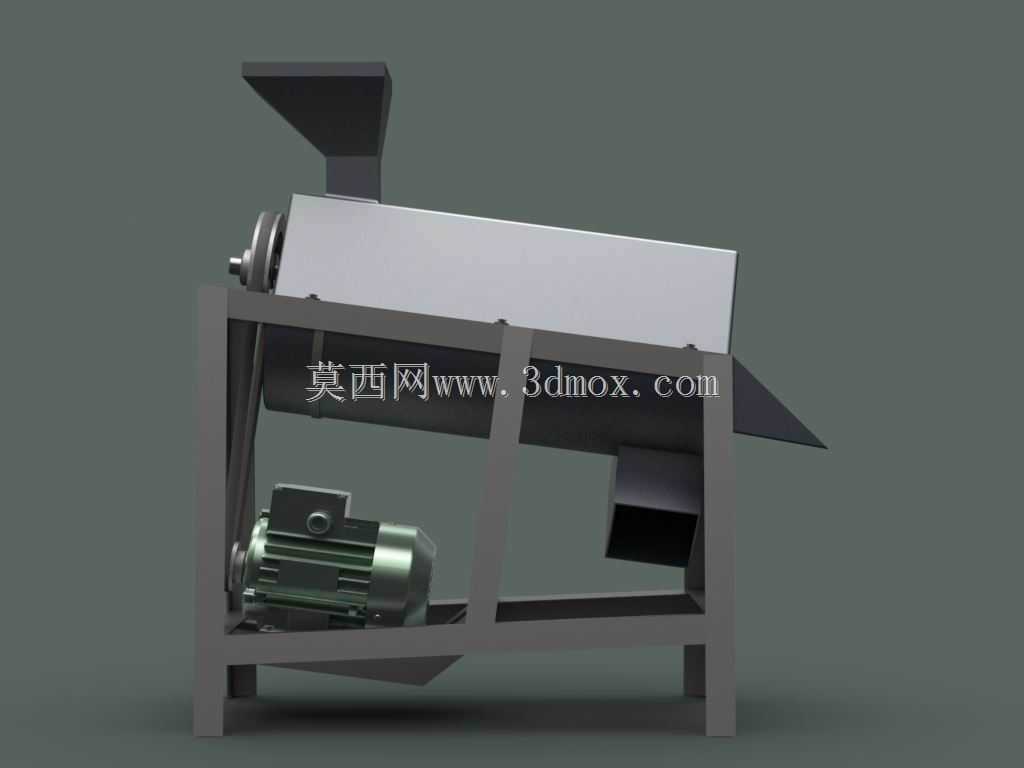

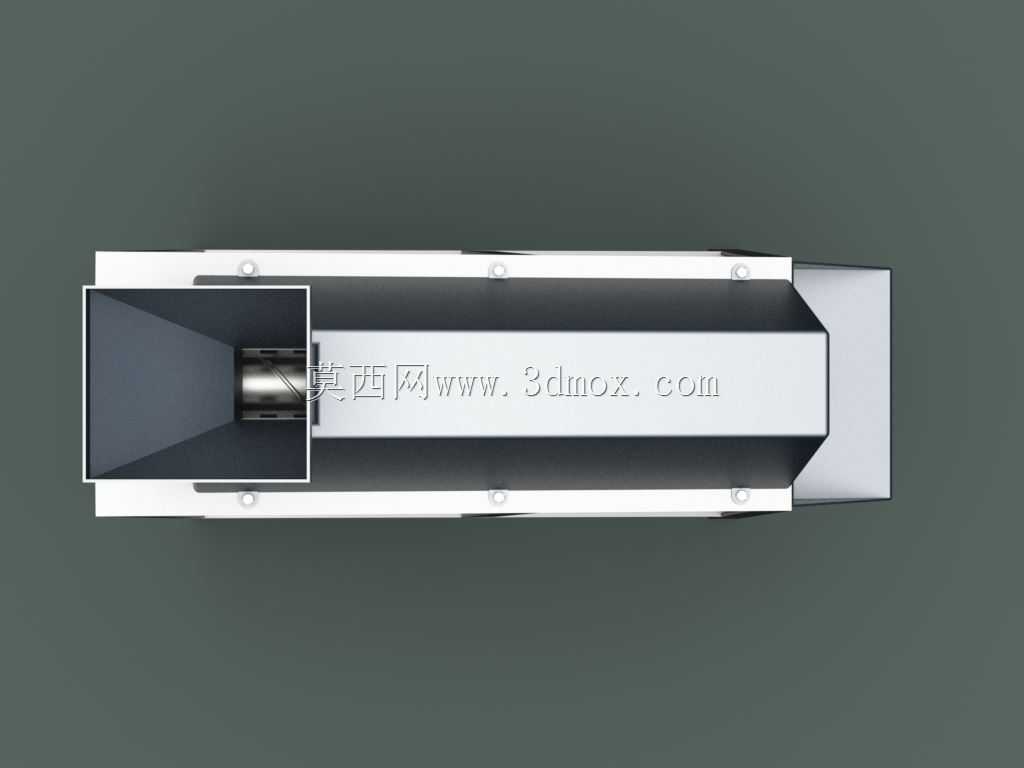

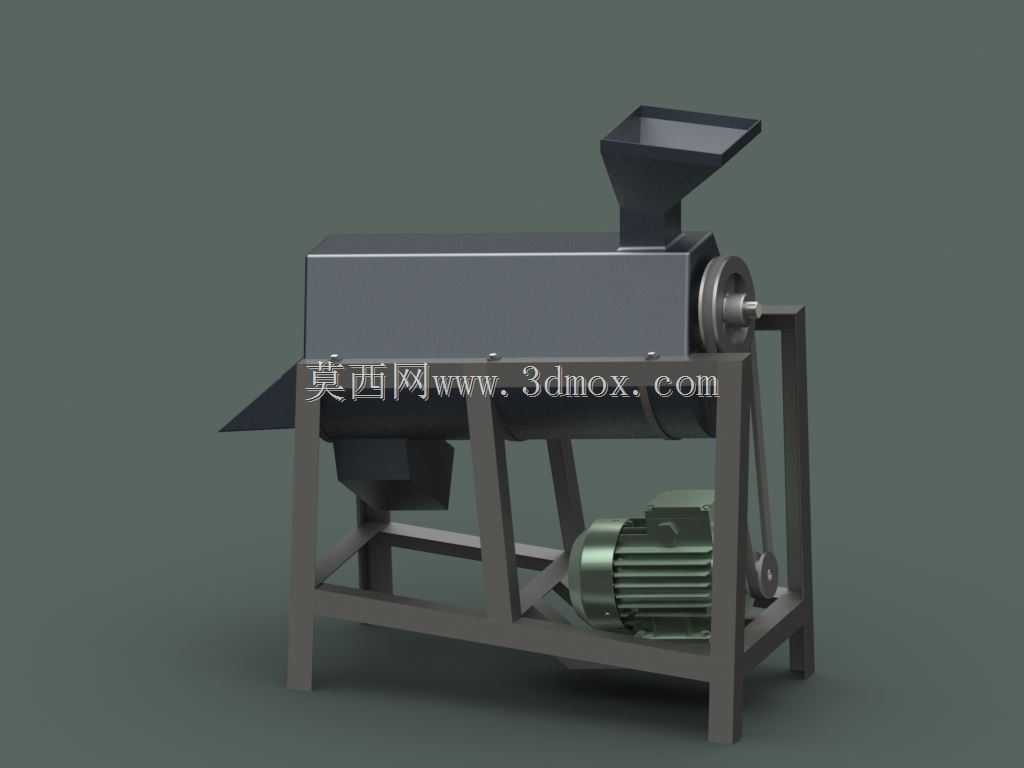

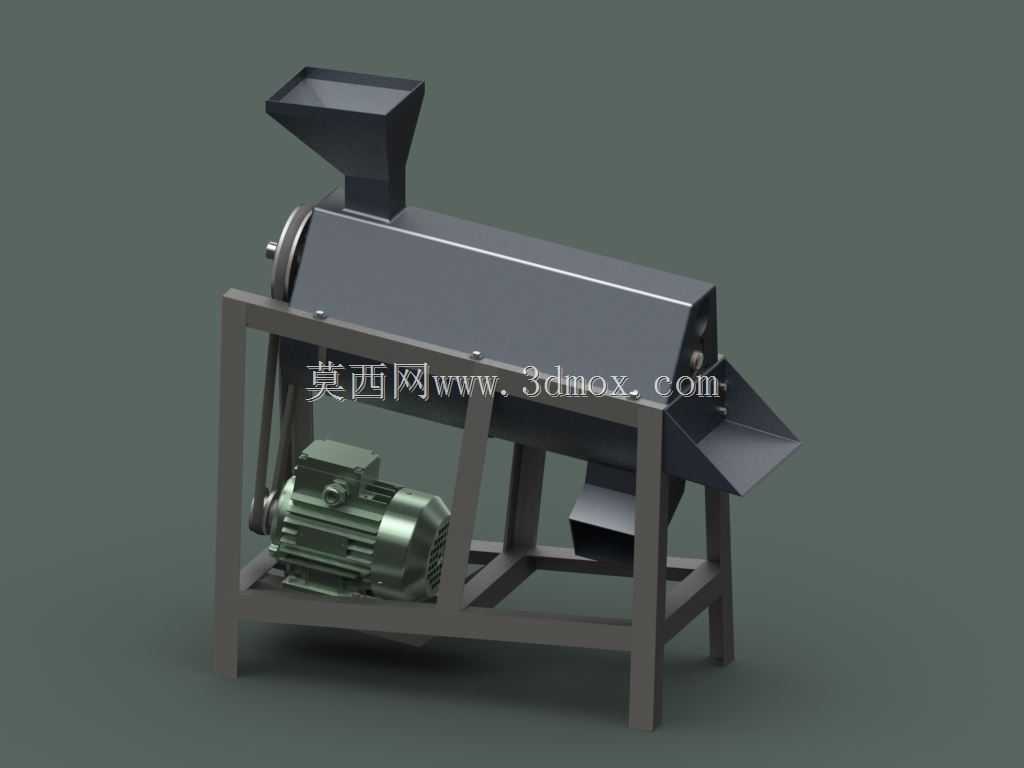

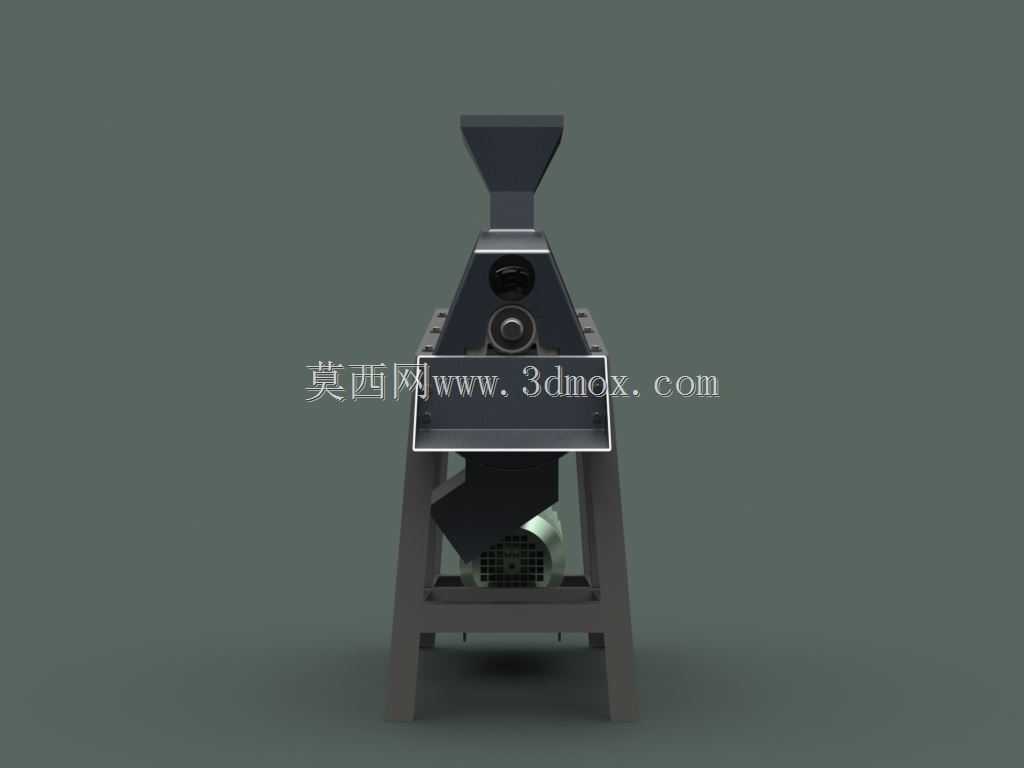

　　这款玉米剥壳脱粒设备主要面向粮食收储站点、小型农产品加工坊、规模化种植户的玉米产后初加工场景，可完成带皮玉米的果穗脱粒、籽粒与芯棒分离作业，替代传统人工手搓、棒打的低效脱粒方式，适配含水率在15%-25%区间的干玉米果穗处理，能有效降低籽粒破碎率，减少脱粒过程中的粮食损耗。设备整体采用方管焊接机架作为承载主体，机架底部预留四个地脚安装孔位，可直接固定在硬化水泥地面，也可搭配移动轮组做成转场作业的移动式机型，整机安装边界控制在长1200mm、宽550mm、高1100mm范围内，无需过大的作业场地，普通农户院落、小型加工车间均可放置使用。设备上部设置倾斜进料斗，斗体倾角设计为45度，可保证果穗依靠自重顺畅滑入脱粒腔，

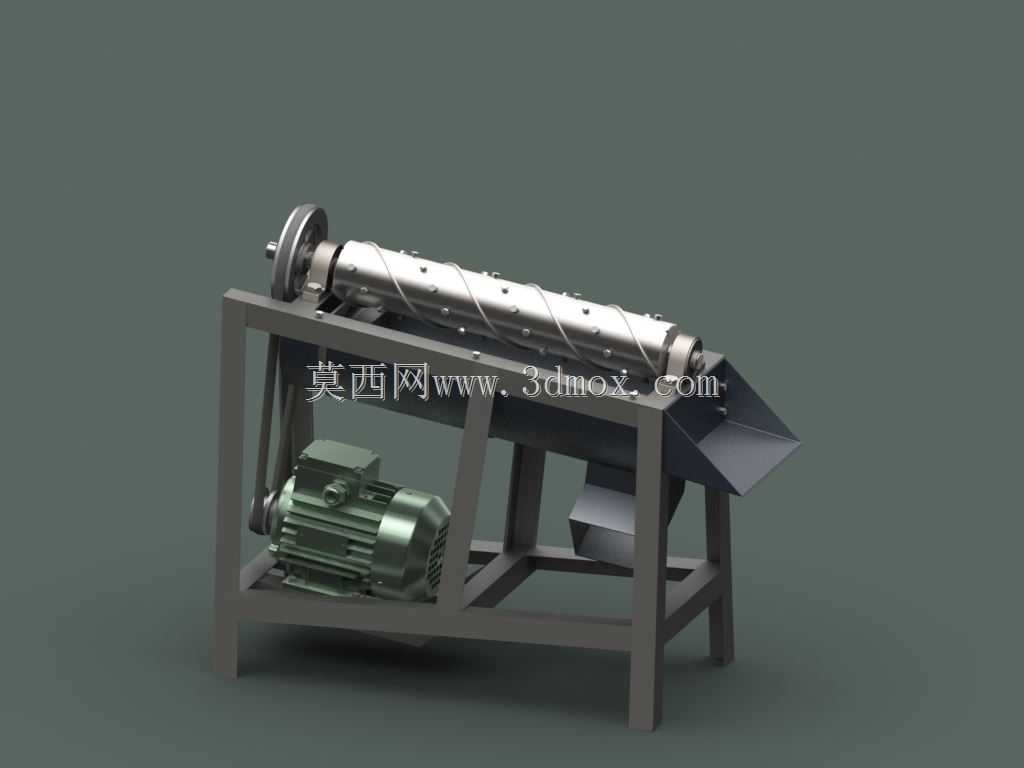

　　无需额外设置进料推送机构，简化整体结构；脱粒腔核心采用V形皮带配合旋转击打轴的结构，驱动端通过皮带轮组与下部的驱动电机连接，传动比设置为1:2.8，保证脱粒轴获得足够的击打转速，同时皮带传动可起到过载缓冲作用，当进料量过大卡滞时，皮带打滑可避免电机堵转烧毁。脱粒腔下部设置两层出料通道，上层通道用于排出脱粒完成后的玉米芯棒，出料口朝向设备侧下方，倾斜角度30度，芯棒可直接滑入收集容器；下层通道设置筛网结构，孔径匹配常规玉米籽粒尺寸，脱落后的籽粒透过筛网从下部出料口排出，未完全脱粒的碎芯棒会被筛网阻隔，随芯棒通道排出，避免混入籽粒中增加后续清选工作量。设计过程中重点优化了脱粒击打部件的间隙，

　　击打齿与腔体内壁的间隙控制在28mm-32mm区间，既可以保证果穗在腔内被充分摩擦、撞击完成脱粒，又不会因为间隙过小过度挤压玉米芯棒，造成芯棒破碎混入籽粒，同时也能降低击打过程的动力损耗，配套3kW四级电机即可满足每小时800-1000kg的处理量需求。设备的传动部位全部设置安全防护罩，外露的旋转轴端、皮带轮均覆盖薄钢板折弯的护罩，避免作业过程中衣物、工具卷入造成安全事故；电机安装位设置长条形调节孔，可通过调整电机固定位置张紧传动皮带，日常维护时无需拆解主体结构，仅需松开固定螺栓即可完成皮带更换、张紧度调整作业。机架的焊接位置全部做了倒角去毛刺处理，避免安装、搬运过程中划伤操作人员，整体结构没有复杂的异形加工件，绝大多数零部件为标准型材、标准件，普通机械加工厂即可完成加工制造，后期维护配件通用性强，使用成本较低。
