可伸缩结构工业物料输送装置设计

　　在车间物流转运、仓储分拣、生产线工序衔接这类需要灵活调整输送距离的场景里，固定长度的传送带往往难以适配多变的工位布局，尤其是机床上下料区域，不同加工设备的出料口位置存在差异，加上车间通道需要预留人员、转运叉车的通行空间，固定式输送设备要么长度不足无法衔接工位，要么过长占用通行空间，伸缩式输送装置就是为解决这类空间适配问题设计的。这款伸缩式输送装置的主体采用分段嵌套式结构设计，外层固定段作为设备的基础承载单元，内部嵌套多节可沿长度方向滑动的伸缩段，每段伸缩段之间采用线性导轨配合导向轮做滑动支撑，避免伸缩过程中出现卡滞、偏摆的问题，驱动部分内置在固定段的侧腔体内，通过同步带配合链条传动带动各节伸缩段同步动作，

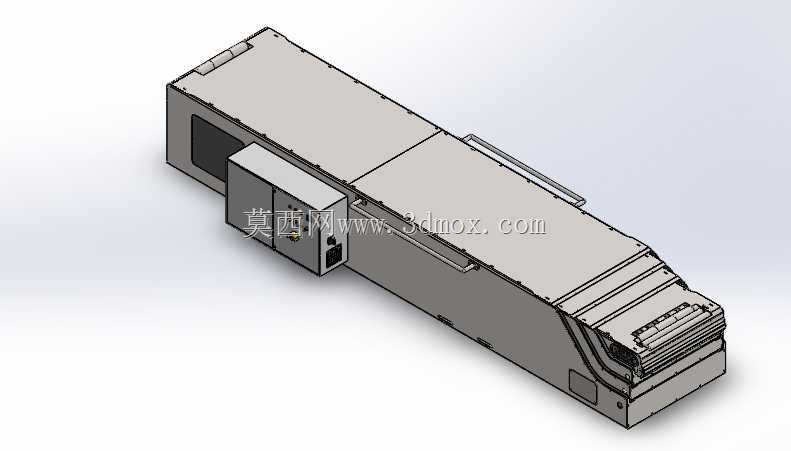

　　伸缩行程可根据实际工位需求在最大伸出长度与完全缩回长度之间任意位置锁定，适配不同的输送距离需求。从结构布局来看，设备的固定段侧面集成了驱动控制单元的安装腔体，将电机、控制电路、传动张紧机构全部整合在这个封闭腔体内，既可以避免车间内的切削液、金属碎屑进入传动部件造成磨损，也能减少设备外露的突出结构，降低车间内人员走动、物料转运时的磕碰风险。设备的整体外形采用方正的封闭式壳体设计，上表面为平整的输送承载面，输送面两侧设置有低矮的挡边，防止输送过程中工件、物料从侧边滑落，壳体的边角处全部做了圆弧过渡处理，避免尖锐边角造成的安全隐患。安装边界方面，设备固定段的底部设置有多个可调式支撑脚，可根据车间地面的平整度调整支撑高度，

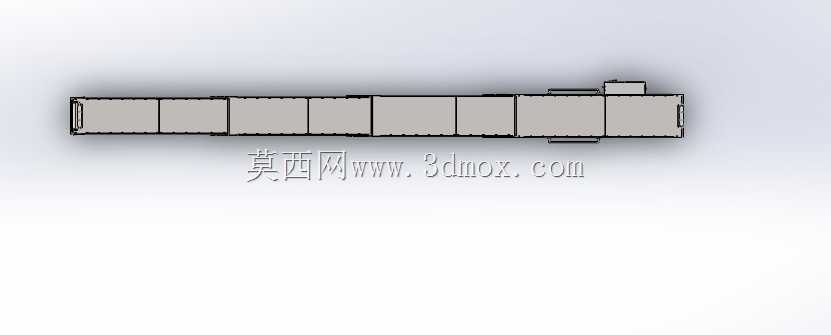

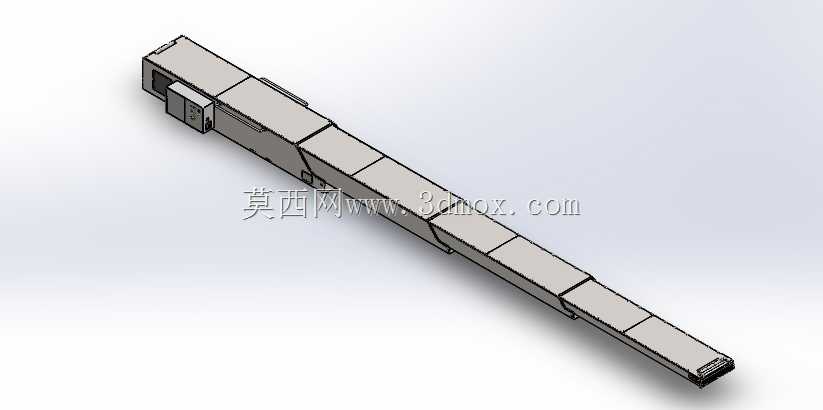

　　保证设备整体处于水平状态，避免输送过程中物料出现偏移；设备完全缩回时的长度仅为最大伸出长度的40%左右，在不需要长距离输送时可以完全缩回，仅占用很小的车间空间，不会堵塞通道；伸出状态下各段伸缩段的衔接处设置有过渡托板，保证输送面在任意伸缩长度下都保持平整，不会出现缝隙卡料的问题。实际应用中，这类伸缩输送装置常布置在机床加工区域的出料端，当机床完成工件加工后，可将输送段伸出至机床出料口位置，承接加工完成的工件并输送至后续的检测、码垛工位，不需要输送时将输送段缩回，留出足够的空间用于机床换刀、工件装夹以及设备维护操作；在仓储分拣场景中，这类设备可根据货车停靠的位置调整伸出长度，直接将分拣完成的包裹输送至货车车厢内部，减少人工搬运的距离，

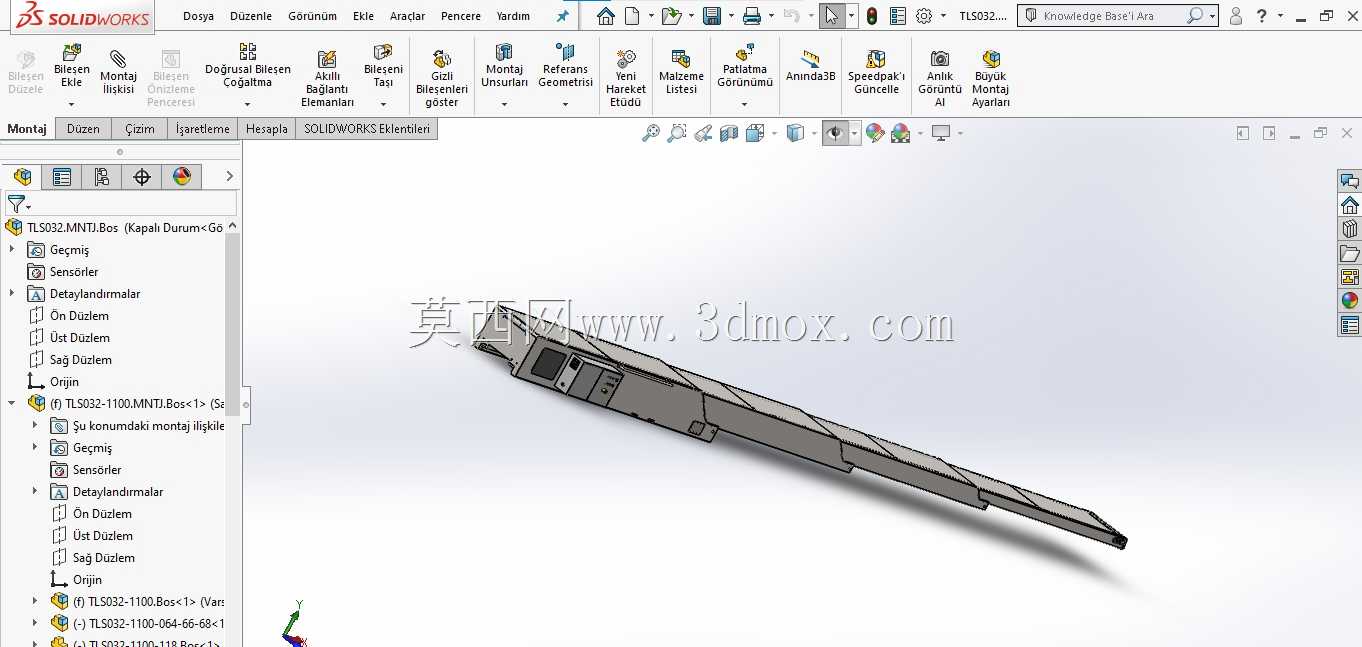

　　提升装卸货的效率。设计过程中，针对伸缩段的承重问题，每节伸缩段的底部都设置有辅助支撑滚轮，当伸缩段伸出时，滚轮可沿相邻段的底部导轨滚动，分散输送物料的重量，避免伸缩段因承重出现下挠变形；传动部分的张紧机构设置在固定段的端部，不需要拆解设备主体即可完成传动带、链条的张紧调整，降低后期维护的难度；设备的输送面采用防滑耐磨的材质，适配金属工件、包装箱、零散零件等多种类型物料的输送需求，输送速度可通过控制单元进行无级调整，匹配不同生产节拍的输送要求。从建模细节来看，模型完整还原了设备各段壳体的拼接结构、侧部控制腔体的接口布局、伸缩导向部件的安装位置以及底部支撑脚的调节结构，各部件之间的装配关系清晰，没有出现结构干涉的问题，可直接用于设备布局仿真、结构改进设计以及相关输送方案的演示参考，对于需要设计灵活输送工位的结构工程师来说，可直接参考其嵌套伸缩的结构布局，根据自身的输送承重、行程需求调整各段的尺寸参数，缩短方案设计的周期。
