模块化瓶盒物件长距离输送设备结构

　　这款输送设备的设计初衷，是解决轻工生产场景里多品类小件物料的长距离平稳转运需求，常见于瓶装饮品生产后段、盒装日用品包装线、小型毛绒玩具成品分拣段这类需要连续输送的工位，替代传统人工周转的低效模式，适配不同车间的布局走向做拼接调整。从结构组成来看，设备采用分段式模块化机架设计，每段机架采用标准方管焊接成型的支腿搭配横纵梁加固，支腿底部配置可调脚杯，可根据车间地面的平整度做±30mm范围的高度调节，保证整条输送线的工作面水平度偏差控制在每米1mm以内，避免物料在输送过程中出现偏移、倾倒的问题。输送面采用蓝色模块化塑料网带作为承载构件，这类网带的单块模块尺寸统一，拼接时无需复杂的张紧调整，单段网带出现磨损时可单独拆卸更换模块，

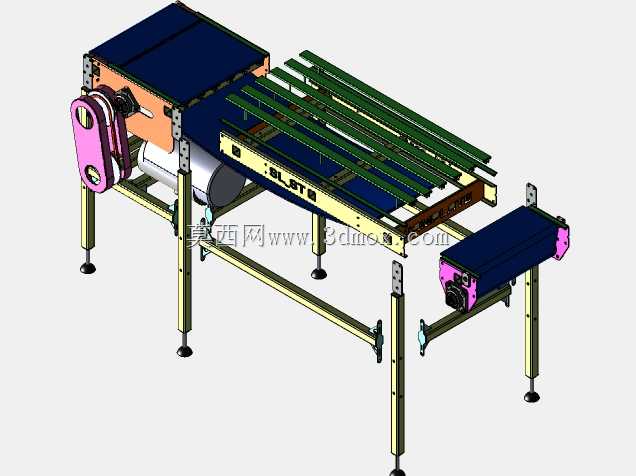

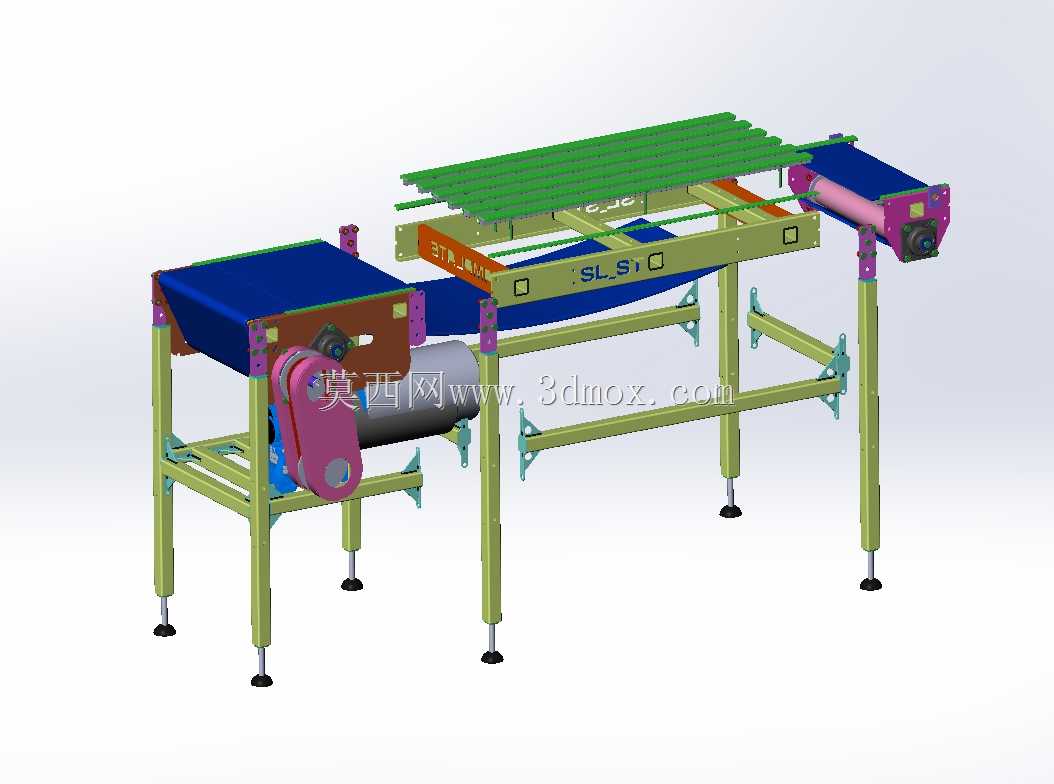

　　无需整体拆解整条输送带，大幅降低后期运维的配件更换成本与停机时长。网带两侧设置了分段式导向护栏，护栏采用光滑圆杆搭配快拆式安装座固定在机架侧梁上，可根据输送物料的外形尺寸调整护栏的间距，最小可适配直径50mm的圆柱瓶体，最大可调整至间距400mm，满足盒装、异形软质物件的侧边防护需求，避免物料在输送过程中从带面滑落。设备的驱动端设置在输送线的一端，采用电机搭配减速机构的直连驱动形式，驱动辊筒表面做滚花处理，增大与网带接触面的摩擦力，避免重载启动时出现网带打滑的问题；另一端设置张紧机构，通过调节尾端辊筒的安装位置来调整网带的张紧度，张紧行程预留150mm，可补偿网带长期运行后出现的塑性伸长量。

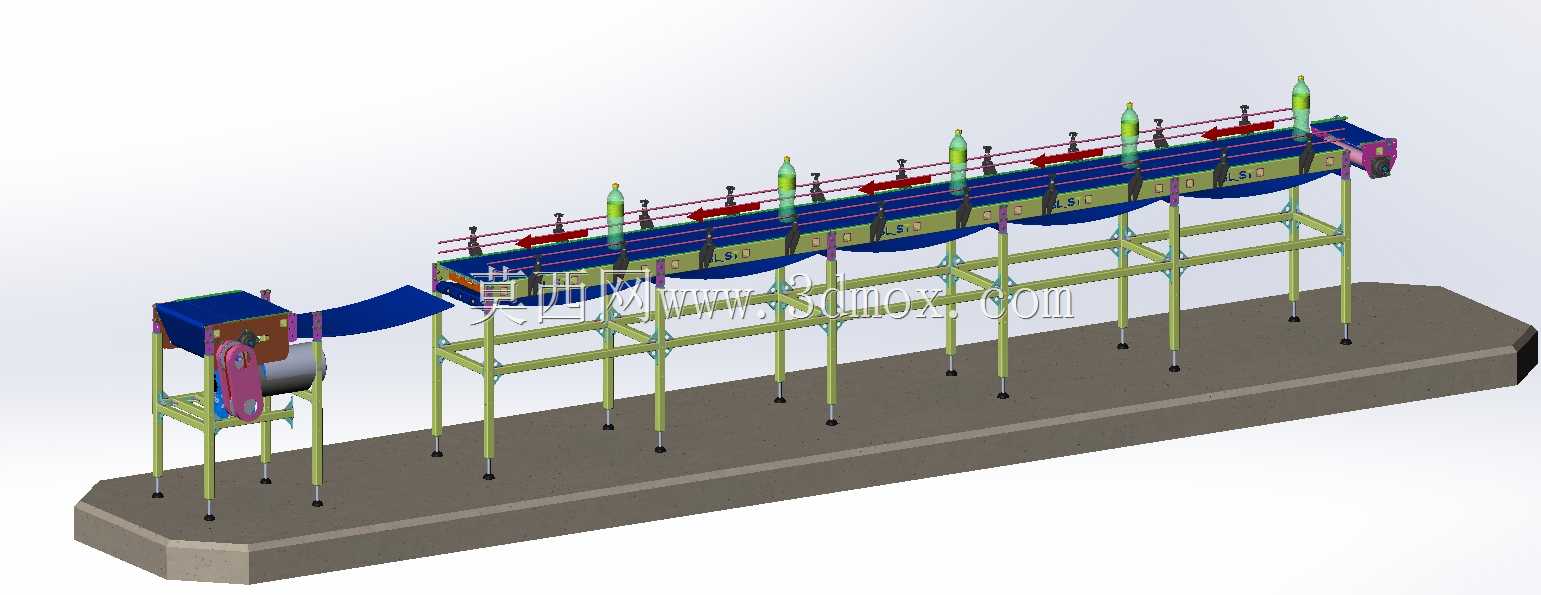

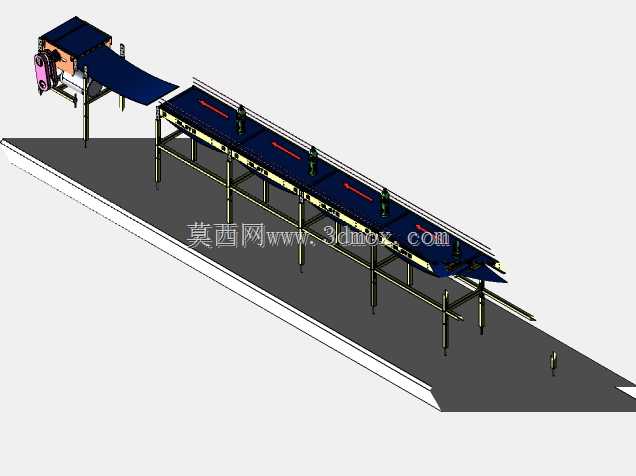

　　整条输送线的单段标准模块长度为2000mm，可根据车间的实际输送距离拼接3-10段不等的模块，总输送长度可覆盖6m到20m的范围，模块之间的连接采用螺栓快装结构，现场安装时无需复杂的焊接作业，仅需常规内六角扳手即可完成整线的拼接组装，适配老车间改造时无法进场大型吊装设备的安装场景。在输送线的机架下方，每隔2000mm设置一组横向加强梁，梁上可预留安装光电传感器、扫码枪、分拣拨杆等附属构件的安装孔位，方便后续对接生产线上的检测、分拣工位，无需二次在机架上钻孔加工。设备的工作面高度可根据对接的上下游设备高度做定制调整，常规适配高度范围在750mm到1200mm之间，可对接包装机、分拣台、装箱机等常见的轻工生产设备的出料口高度。

　　针对不同物料的输送速度需求，驱动电机可搭配变频调速器，实现输送速度在0.1m/s到0.8m/s之间的无级调整，输送瓶装液体时可降低速度避免液体晃动溢出，输送空盒、轻质毛绒玩具时可提高速度提升转运效率。网带的下方设置了分段式托板，托板采用耐磨高分子聚乙烯材质，摩擦系数低且耐磨性能优异，可承托网带及上方物料的重量，避免网带长期受载出现下凹变形，托板同样采用分段式安装，单块托板长度1000mm，磨损后可单独更换。设备的整体机架表面做喷塑处理，防锈耐潮，可适配食品加工车间、日用品包装车间等有一定清洁要求的生产场景，日常清洁时可直接用湿布擦拭机架与网带表面，不会出现锈蚀掉漆的问题。在设计过程中，特意规避了传统皮带输送机跑偏、皮带易撕裂、更换维护复杂的痛点，模块化的结构也让设备的运输成本大幅降低，单段模块可单独打包运输，进场后再完成拼接，无需整段长距离构件的运输，适配不同规模生产车间的输送线搭建需求，不管是新建生产线的配套输送，还是老生产线的产能升级改造，都可以通过增减模块数量、调整护栏间距、更换驱动参数来快速适配现场的实际使用需求。
