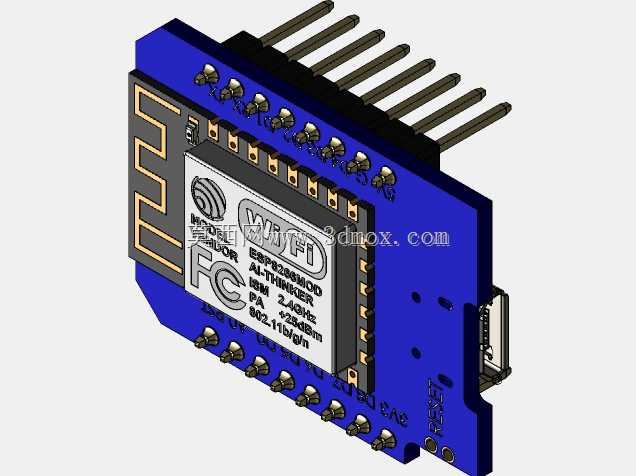

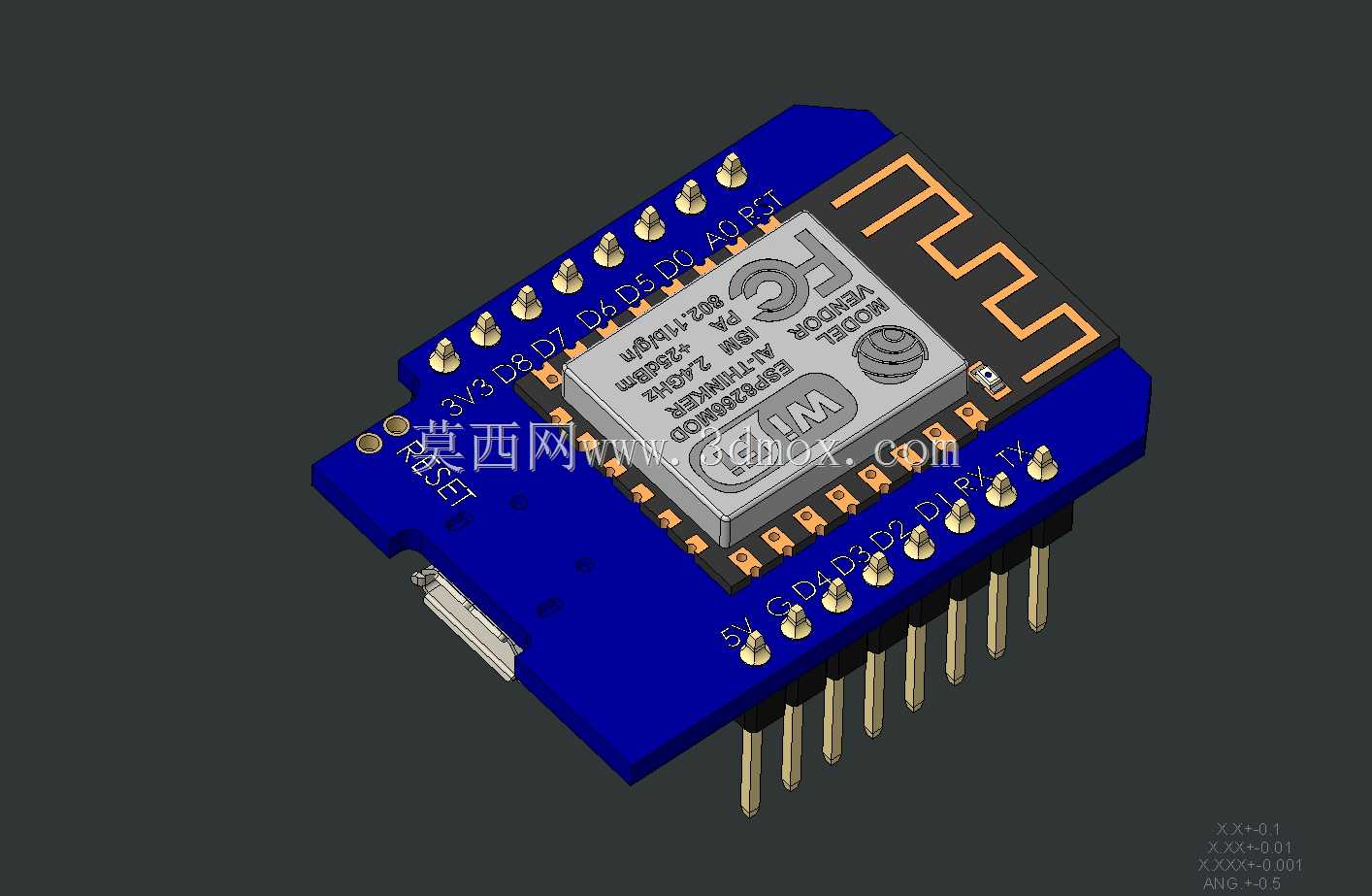

ESP8266核心Wemos D1 Mini开发板结构

　　在物联网终端开发、小型智能硬件原型验证场景中，这类基于ESP8266方案的小型WiFi开发板是结构设计、硬件集成环节经常接触的核心部件，建模时需要完整还原其物理结构特征，才能为后续外壳设计、整机装配提供准确的尺寸参考。从实际应用来看，这类板卡常被嵌入到小型智能传感器节点、家居控制模块、便携数据采集终端中，承担WiFi联网、基础逻辑控制的功能，相比全尺寸的NodeMCU板卡，它的体积优势非常明显，适合对安装空间有严格限制的紧凑型设备。

　　建模过程中首先要确认板卡的安装边界，整块PCB的长宽尺寸控制在34mm*26mm左右，板厚采用常规1.6mmFR4板材厚度，排针采用标准2.54mm间距设计，两侧引出的IO口、电源引脚位置完全对齐通用面包板孔位，既可以直接插装在面包板上做原型验证，也可以通过排针焊接到自定义载板上实现永久连接。板载的ESP-12F模块是核心功能区，建模时需要还原其金属屏蔽罩的外形轮廓、表面丝印的定位特征，屏蔽罩下方的芯片、外围阻容元件不需要完全拆解建模，但要保证屏蔽罩的外形高度、与PCB的相对位置准确，避免后续外壳设计时出现空间干涉。

　　板卡上的细节结构也不能忽略，比如板边的MicroUSB接口位置、接口的突出高度，决定了外壳开孔的位置与尺寸；板上的复位按键、用户按键的凸起高度，需要在外壳对应位置预留按键行程空间；PCB板上的安装孔位置、孔径大小，要匹配常用的M2铜柱安装尺寸，方便用户将板卡固定在设备内部的安装柱上。板载的PCB天线区域是设计时需要特别注意的部分，建模时要明确标注天线的净空范围，这个区域不能有金属结构遮挡，否则会大幅影响WiFi信号的收发性能，在做整机结构布局时，要保证天线区域对应外壳的非金属材质区域，同时远离板上的金属屏蔽件、大功率发热元件。

　　从功能适配的角度，建模时还原的排针引脚定义位置要和实际硬件完全一致，包括3.3V电源引脚、GND引脚、各个IO口、ADC引脚的排列顺序，这样在做配套载板设计、外接模块接线时，不会出现引脚错位的问题。板上的电源管理部分，包括低压差线性稳压器的位置、高度，也要准确还原，这部分元件在工作时会有一定发热，结构设计时需要在对应位置预留适当的散热空间，避免和外壳内壁紧贴导致热量堆积。

　　实际选型使用时，这类板卡的安装方式非常灵活，除了排针直插，还可以根据需求焊接排母，做成可插拔的模块结构，方便后期维护更换。建模时保留了所有结构的可编辑参数，比如排针的长度可以根据实际安装需求调整，PCB的厚度也可以根据不同厂家的板材参数做微调，适配不同供应链的板卡实物尺寸偏差。对于做智能硬件结构开发的工程师来说，准确的三维模型可以大幅减少外壳打样的迭代次数，提前在软件中验证装配干涉、空间布局的合理性，避免因为板卡尺寸偏差导致的外壳开模失败、装配错位等问题。

　　在做小型物联网设备的结构堆叠时，这类板卡的垂直安装空间也需要重点考量，排针焊接后的总高度大概在12mm左右，如果采用卧贴的接线方式还可以进一步压缩垂直空间，适合超薄型的终端设备设计。板卡边缘的走线区域、元件布局都在模型中做了对应还原，能直观看到板上最高元件的位置，方便在堆叠其他功能板卡时错开高位元件，压缩整机的整体厚度。
