老年出行代步用现代电动轮椅结构设计

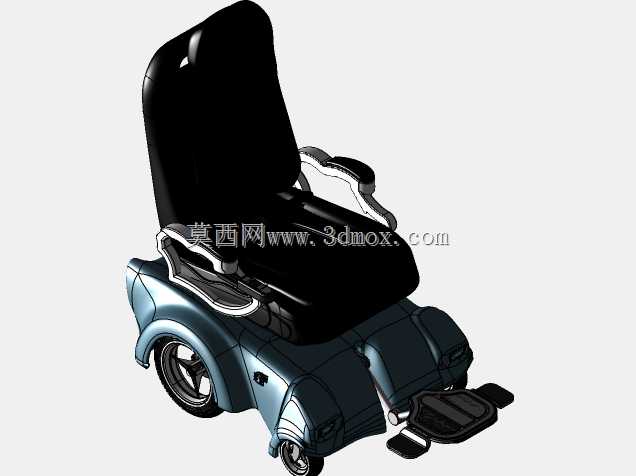

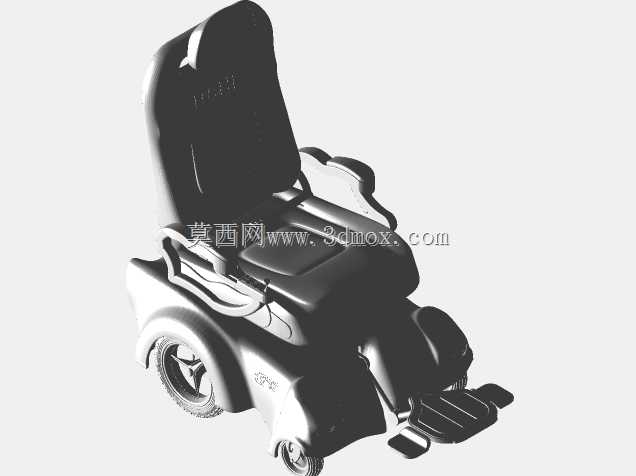

　　这款电动代步设备的三维结构设计，核心围绕下肢行动障碍群体的日常短距离出行需求展开，覆盖社区代步、商超采购、户外平缓路面通行等高频使用场景，区别于传统手动轮椅的人力驱动逻辑，整套动力系统的布局充分考虑了使用者的操作便利性与乘坐舒适性，在结构设计阶段就规避了传统电动代步车转向半径大、上下车不便、长时间乘坐易疲劳等常见痛点。从整体结构布局来看，该设备采用后轮驱动、前轮转向的底盘架构，驱动轮与转向轮的轴距经过反复校核，既保证了直行状态下的行驶稳定性，也将最小转向半径控制在1.2米以内，能够适配老旧小区的狭窄楼道转角、住宅电梯轿厢等狭小空间的通行需求，底盘离地间隙设定为100mm，可顺利通过小区减速带、人行道台阶接缝等常见路面障碍，

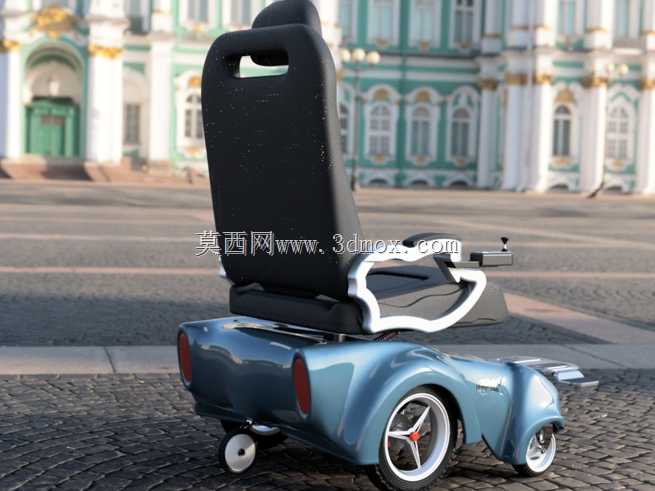

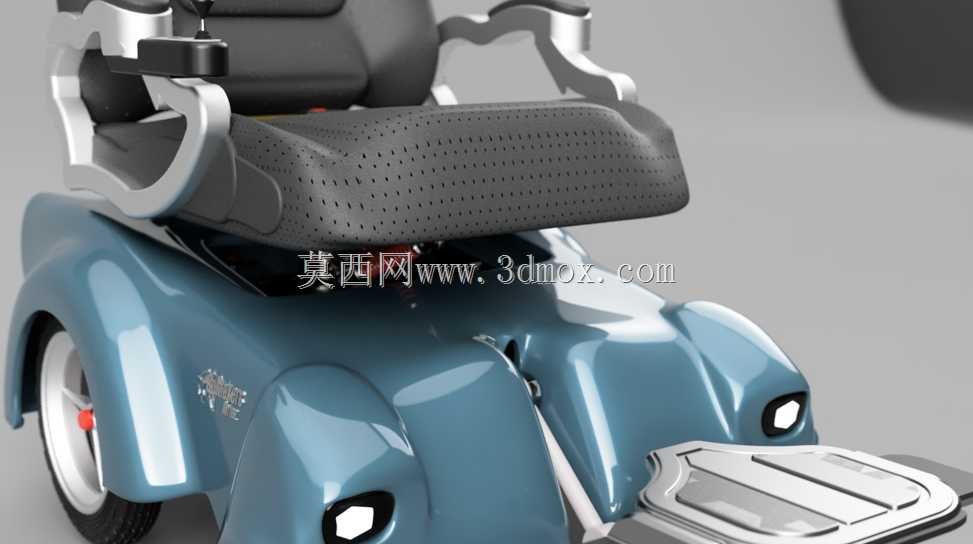

　　不会出现底盘剐蹭的问题。外壳覆盖件采用流线型曲面设计，并非单纯追求外观美观度，曲面的弧度走向充分考虑了日常使用中的防磕碰需求，车身前部的覆盖件做了圆弧过渡处理，在室内通行时不会剐蹭墙面、家具等障碍物，同时覆盖件与内部车架的安装间隙控制在3mm以内，避免行驶过程中出现异响问题。乘坐系统的设计是整个结构的核心部分，座椅采用人体工学曲面造型，座面的打孔结构一方面提升了长时间乘坐的透气性，另一方面也为后续加装坐垫、靠背调节机构预留了安装接口，扶手采用可向上翻折的结构设计，翻折角度可达90度，方便使用者从侧面上下车，扶手表面的软质包覆层厚度经过测算，既能够为手臂提供足够的支撑，也不会因为过厚影响操作手柄的操控距离。

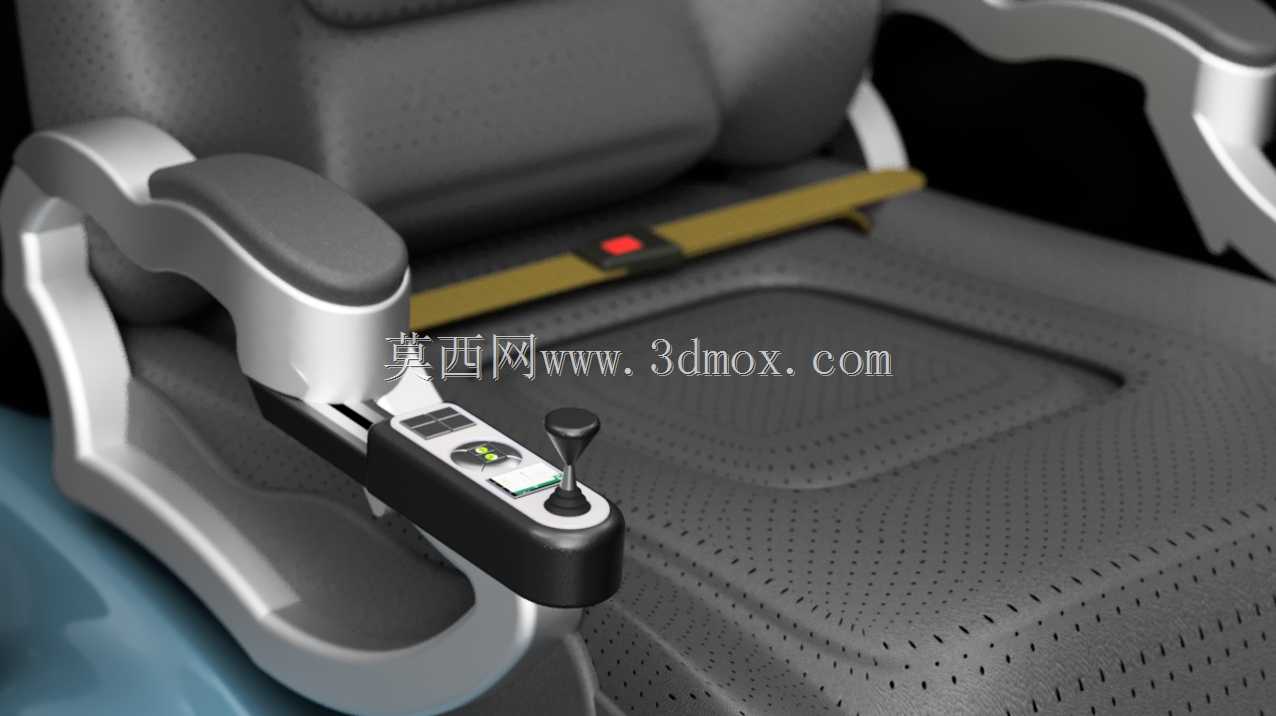

　　脚踏区域采用一体化金属踏板结构，踏板表面做了防滑纹理处理，踏板的高度距离地面设定为180mm，符合下肢行动障碍群体的抬脚高度范围，同时踏板与车架之间采用螺栓连接，可根据使用者的腿长调整前后安装位置，适配不同身高的使用需求。动力系统的安装位置设置在座椅下方的车架中部，这个位置的布局能够让整车重心落在轴距中心区域，避免爬坡时出现前倾或者后翻的风险，电池仓的安装结构做了快拆设计，不需要额外工具即可取出电池进行充电，适配没有电梯的老旧小区住户的充电需求。操控手柄设置在右侧扶手的前端位置，手柄的操作角度经过优化，手腕自然放置即可完成前进、后退、转向的全部操作，操控面板的按键做了凸起设计，即使手部活动能力有限的使用者也可以准确按压操作。

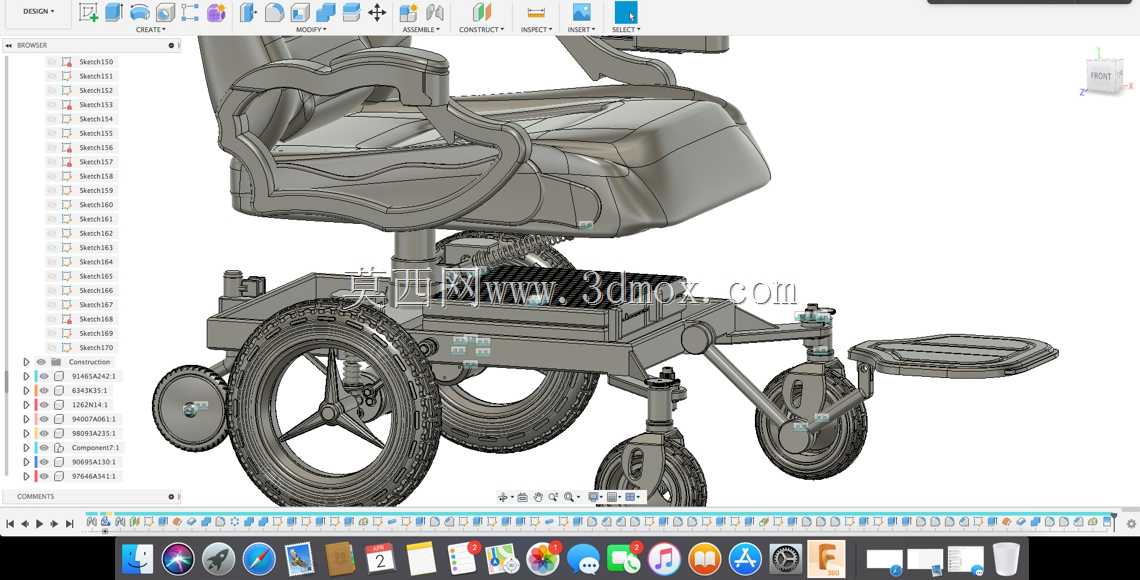

　　整车的外部安装边界经过严格校核，整车宽度控制在650mm以内，能够顺利通过标准宽度的住宅门洞，整车长度控制在1100mm，停放时占用的空间与普通家用座椅相当，不会占用过多的室内存放空间。车架主体采用钢管焊接结构，关键受力位置做了加强筋处理，整车额定承载重量可达120kg，能够满足绝大多数使用者的体重需求，同时车架的焊接位置都做了圆角打磨处理，避免出现应力集中导致的车架断裂问题。车轮部分采用实心橡胶轮胎，不需要充气，避免了日常使用中爆胎、漏气的维护麻烦，轮毂采用铝合金材质，在保证结构强度的同时降低了整车的自重，后轮的刹车机构采用电磁刹车结构，松手即自动锁止，在坡道停车时不会出现溜车的问题，刹车的制动力经过调校，既能够保证紧急情况下的制动距离在安全范围内，也不会因为制动力过大导致前倾风险。在细节设计上，车身前部设置了嵌入式的照明灯具，能够满足夜间短距离出行的照明需求，灯具的安装位置与覆盖件齐平，不会因为磕碰导致损坏，车身尾部预留了储物筐的安装接口，可根据使用需求加装储物装置，放置随身物品、采购的物资等。整个三维模型的结构装配关系完全按照实际生产的装配逻辑搭建，各个零部件之间的安装间隙、连接方式都符合实际加工工艺要求，可直接作为结构优化、样机试制的参考基础，也可用于相关代步设备的教学演示、结构方案验证场景，帮助设计人员快速理解这类助残代步设备的结构布局逻辑，缩短产品开发的周期。
