半尺寸兼容DIY焊接面包板PCB结构设计

　　这款半尺寸面包板PCB的设计，核心瞄准电子原型开发、小批量电路验证的实际使用场景，区别于常规免焊面包板的接触不稳定、高频信号串扰问题，采用可直接焊接元件的PCB基材方案，兼顾临时搭线测试与永久焊接固化的双重需求。从实际使用场景来看，这类板件常出现在高校电子实验室的课程设计工位、个人DIY创客的工作台、小型电子创业团队的原型验证环节，尤其适配Arduino生态下的小型功能模块开发，比如传感器信号采集、小型驱动电路搭建、低功耗物联网节点原型制作，不需要额外定制专用PCB，就能快速完成电路的焊接固定，避免免焊面包板在移动、震动场景下出现的引脚接触不良、跳线脱落问题。

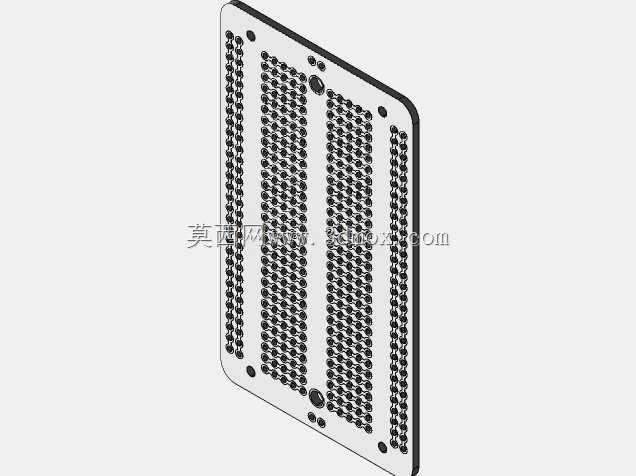

　　设计思路上，板件沿用了标准半尺寸面包板的孔位排布逻辑，电源轨与信号孔的间距完全匹配常规直插元件的引脚间距，2.54mm的标准孔距可以兼容DIP封装芯片、直插电阻电容、排针排母等通用电子元件，用户不需要重新适应孔位布局，从免焊面包板迁移到这款焊接板时不需要调整接线逻辑。板件边缘做了圆角处理，避免尖锐边角在操作时划伤手部，四个角预留了固定安装孔，孔径适配M2规格的螺丝，可以直接固定在亚克力外壳、3D打印的项目壳体或者铝型材工作台上，安装边界清晰，不会因为固定孔位偏差导致板件无法装入常规的半尺寸面包板配套外壳。

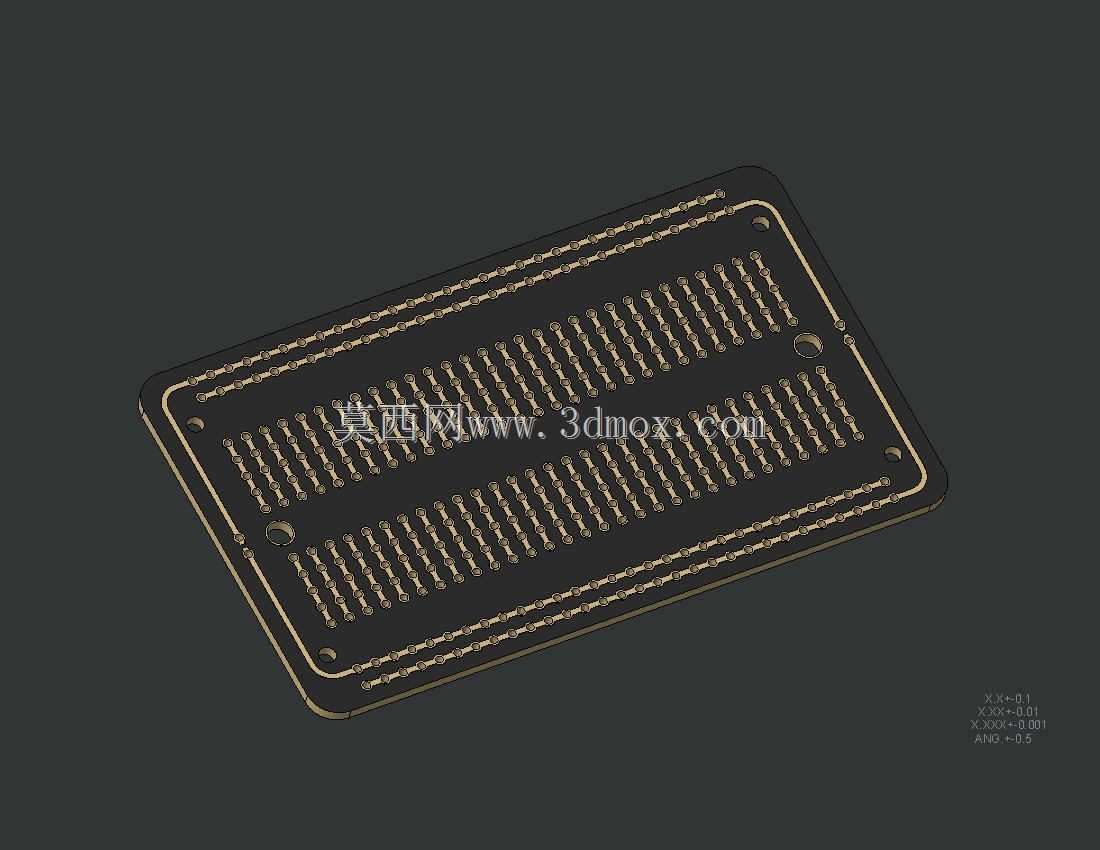

　　从功能特性来看，板上的导电走线做了等宽处理，电源回路的走线宽度适当加大，能够承载最高3A的持续电流，满足小型电机驱动、继电器模块等负载的供电需求，信号走线之间预留了足够的间距，减少相邻信号之间的串扰，适配最高10MHz的数字信号传输，覆盖绝大多数DIY电子项目的信号频率要求。板件表面的丝印清晰标注了电源正负极、孔位行列编号，接线时可以快速定位孔位，减少接线错误的概率，焊接区域的焊盘做了沉金处理，抗氧化能力强，多次焊接也不容易出现焊盘脱落的问题，适合需要反复调整元件、修改电路的开发场景。

　　外形尺寸上严格遵循半尺寸面包板的通用规格，长度和宽度都控制在常规半尺寸板的标准范围内，厚度采用1.6mm的标准PCB厚度，既保证了板件的结构强度，不会因为轻微受力发生弯折，又能适配常规的排针焊接高度，装入外壳时不会出现顶壳的问题。安装孔的位置距离板边的距离经过精确计算，和市面上常见的半尺寸面包板亚克力底座、项目外壳的固定柱位置完全匹配，不需要额外打孔修改就能直接替换原有免焊面包板，降低用户的项目改造成本。

　　在实际使用中，这款板件既可以作为临时电路测试的载体，完成测试后直接焊接元件形成永久电路，不需要重新绘制PCB打样，缩短小项目的开发周期；也可以作为小型模块的载板，将核心电路焊接在板上后通过排针引出接口，和其他功能模块堆叠使用，适配模块化的电子开发流程。板件的走线布局避开了安装孔位置，固定螺丝时不会损伤走线，也不会造成电源短路，电源轨在板的上下两侧连续贯通，不需要额外飞线就能完成整板的电源供电，减少接线工作量。针对DIY用户常见的焊接失误问题，焊盘做了加大处理，即使是焊接新手也能轻松上锡，不容易出现虚焊、连焊的问题，板件基材采用FR-4玻纤板，耐高温性能好，符合无铅焊接的温度要求，多次返修焊接也不会出现板件分层、变形的问题。
