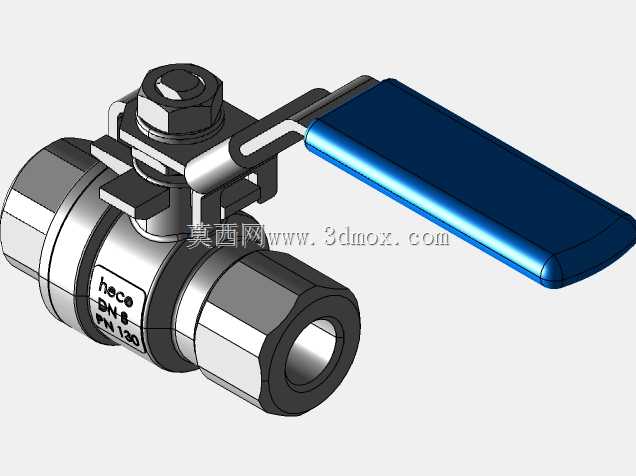

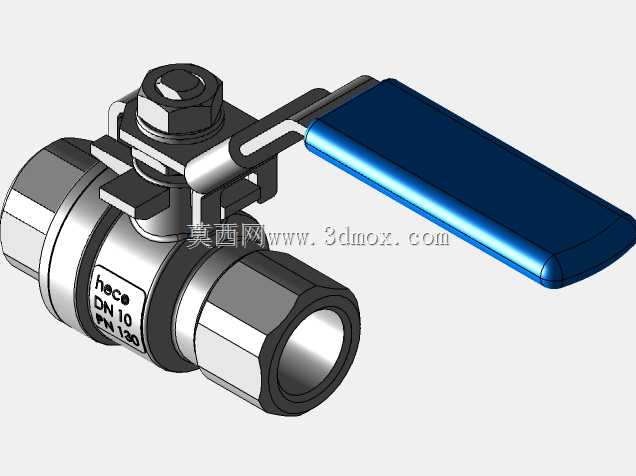

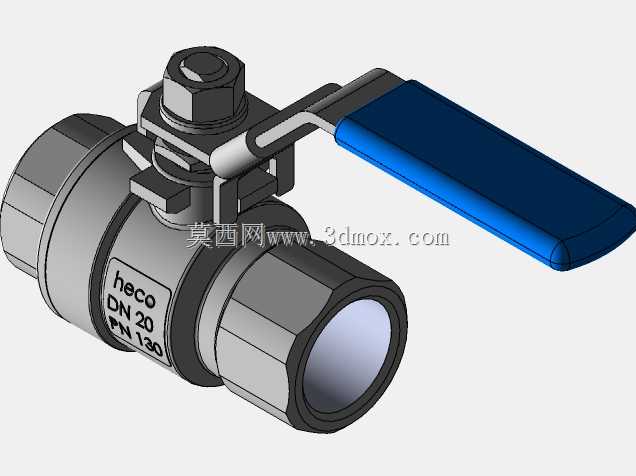

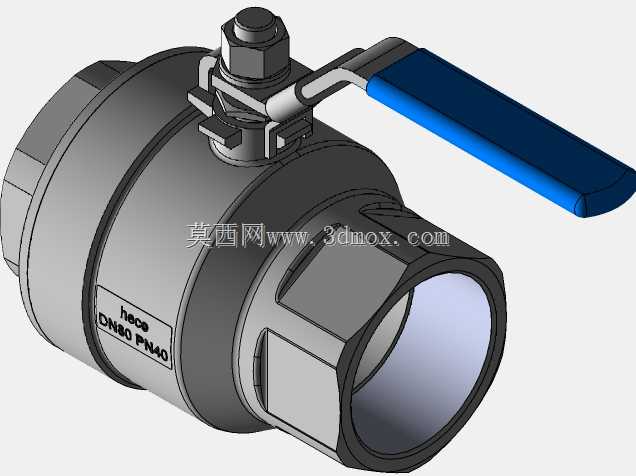

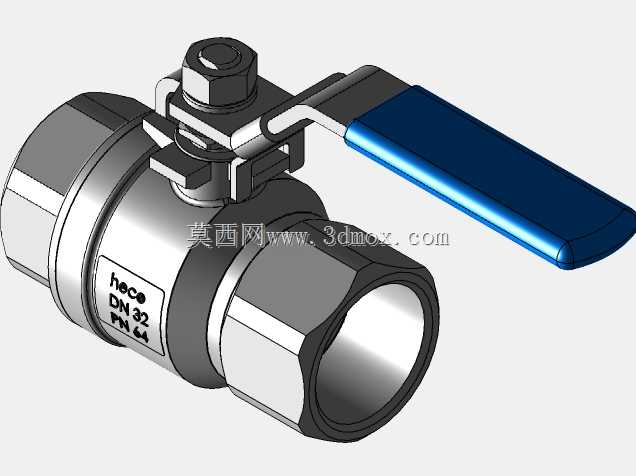

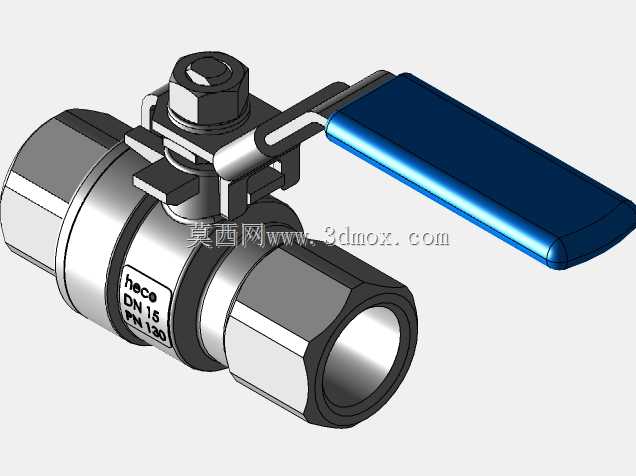

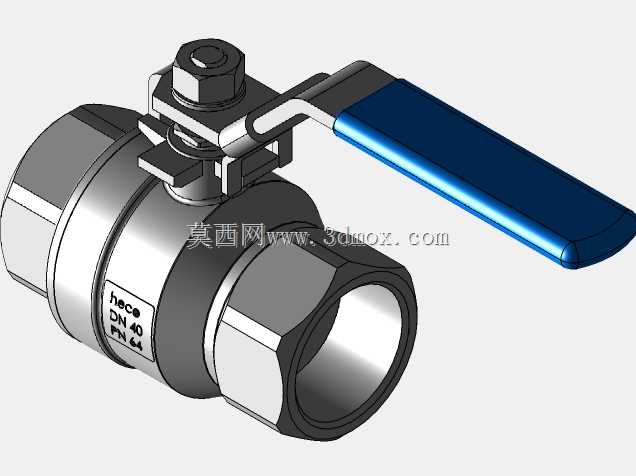

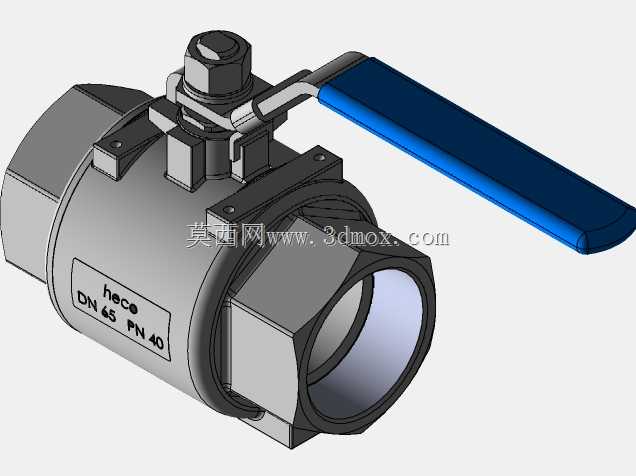

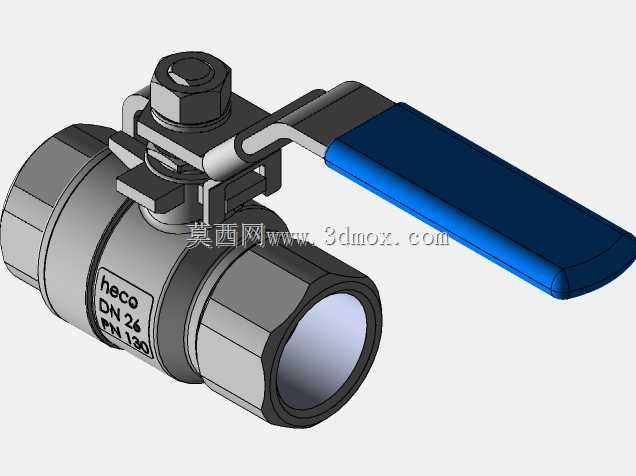

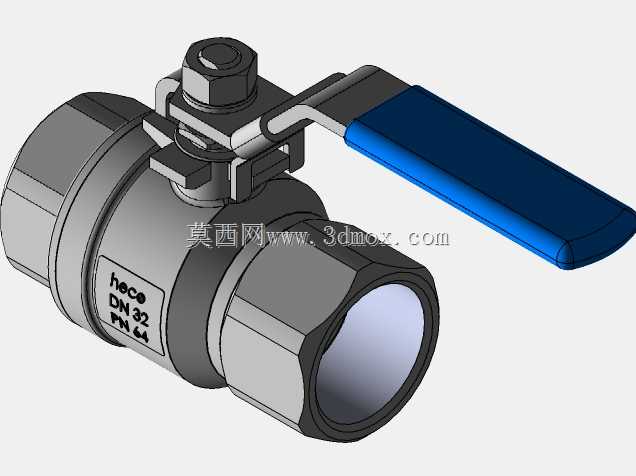

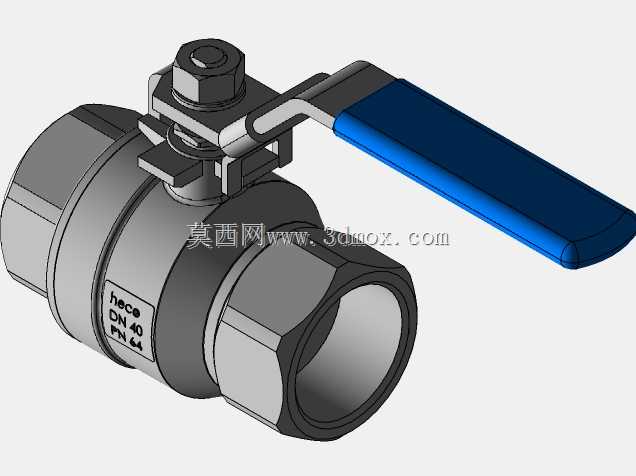

DN50内螺纹连接两片式手动球阀结构

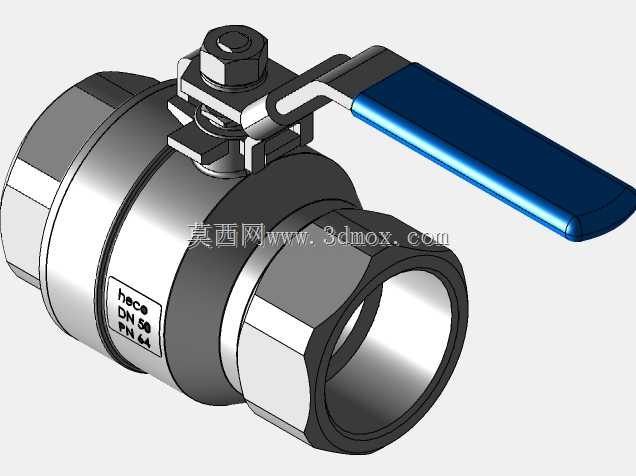

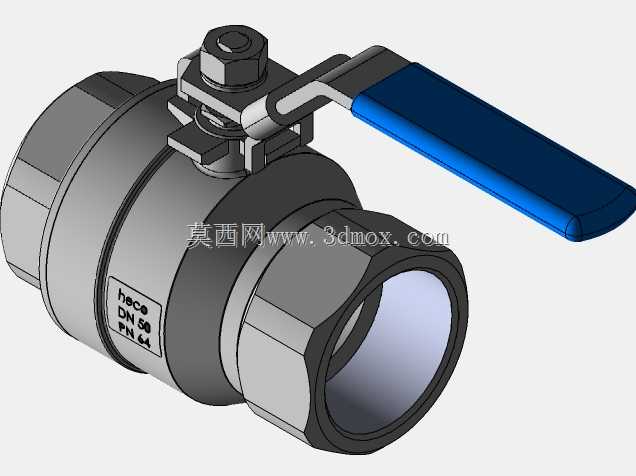

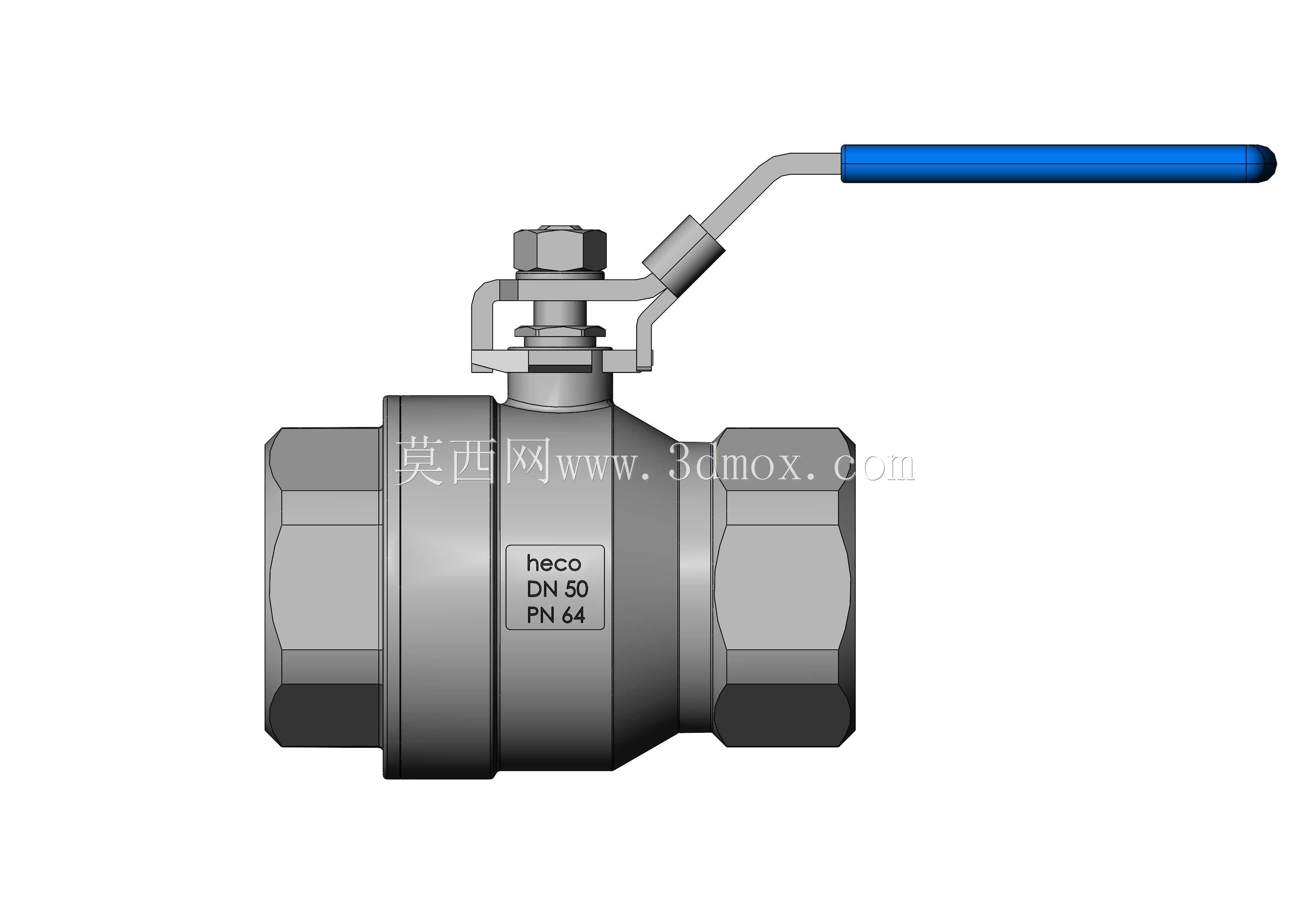

　　这款手动球阀的三维结构完整还原了两片式内螺纹球阀的全部装配细节，从阀体的六角拆装位、阀杆的密封压盖结构到手柄的操作限位都做了精准还原，适合做管路系统选型参考、装配干涉校验以及非标管路集成时的空间排布校核。在民用给排水、工业流体输送、暖通循环、小型液压站的支路管路上，这类DN50、PN64压力等级的内螺纹球阀应用极广，相比法兰连接球阀，它不需要额外配置法兰片、密封垫片和紧固件，安装时直接在管端加工对应管螺纹，缠好生料带或者涂抹螺纹密封胶后拧入阀体两端即可，拆装效率高，占用的安装空间更小，特别适合管路排布紧凑、后期需要频繁维护更换截断阀的场景。从功能特性上看，它采用90度回转的启闭结构，手柄与流道平行时为全开状态，垂直时为全关状态，

　　操作时不需要像闸阀那样旋转多圈，单手就能快速完成通断切换，全开状态下阀体内的流道几乎和管道内径一致，介质流经时的流阻极小，不会出现明显的压降，也不容易在阀腔内部残留介质，适合输送水、油品、低压气体以及部分无强腐蚀性的化工介质。设计上采用两片式阀体结构，左右两个阀体通过螺纹紧固连接，中间夹持金属阀座密封件，相比一体式球阀，它的加工难度更低，后期如果出现密封面磨损，拆开阀体就能更换密封件，维护成本更低；阀杆部分采用下装式结构，也就是阀杆从阀体内部装入，即使长期使用出现阀杆密封失效、压盖松动的情况，带压状态下阀杆也不会被内部介质压力顶出，能有效避免介质泄漏引发的安全隐患；阀体两端的六角结构是专门为管钳、活动扳手预留的拆装位，

　　安装时可以直接卡住六角位施加扭矩，不会因为拧动管体导致阀体变形，也能避免安装时扭矩传递到阀杆部位影响内部密封配合。从安装边界尺寸来看，这款球阀的两端内螺纹为标准G2寸管螺纹，对应的适配管道外径为60.3mm，阀体总长度（两端螺纹端面间距）约为110mm，阀体最大外径（六角对边位置）约为72mm，手柄处于全开状态时总长度约为180mm，手柄最高点距离阀体中心轴线的高度约为105mm，做管路排布设计时需要预留足够的手柄操作空间，尤其是在靠近墙面、设备框架或者其他管路的位置，要保证手柄旋转90度的范围内没有障碍物，避免出现无法正常启闭的情况；另外安装时要注意阀体上标注的介质流向箭头，虽然球阀理论上可以双向截断，

　　但部分带密封泄压结构的球阀如果反向安装，长期高压工况下可能出现阀腔压力异常升高的问题，顺着流向安装能保证密封件的使用寿命更长。建模时所有配合面都按照实际装配公差做了间隙处理，比如阀杆和阀体的配合间隙、阀球和密封座的贴合面、压盖和阀体的螺纹配合都还原了真实的装配关系，导入装配环境后可以直接做运动仿真，模拟手柄旋转时阀球的启闭动作，也能用来生成工程图、做爆炸视图指导现场装配，对于刚接触管路阀件设计的工程师来说，还可以通过这个模型理解两片式球阀的密封原理、零件装配逻辑，避免自己建模时出现结构干涉、密封位尺寸设计错误的问题。在实际选型时，还要结合管路的工作压力、介质温度、介质腐蚀性匹配对应的密封件材质，比如输送高温水要选用耐高温的氟橡胶密封，输送普通冷水用丁腈橡胶密封就能满足需求，阀体材质如果是不锈钢的话还可以用在有弱腐蚀性的化工管路中，这款模型的结构尺寸完全符合行业通用的两片式内螺纹球阀尺寸规范，不管是做设备配套的管路设计还是做阀件的改型设计都有很高的参考价值。
