锂电池低压保护开关模块数显结构设计

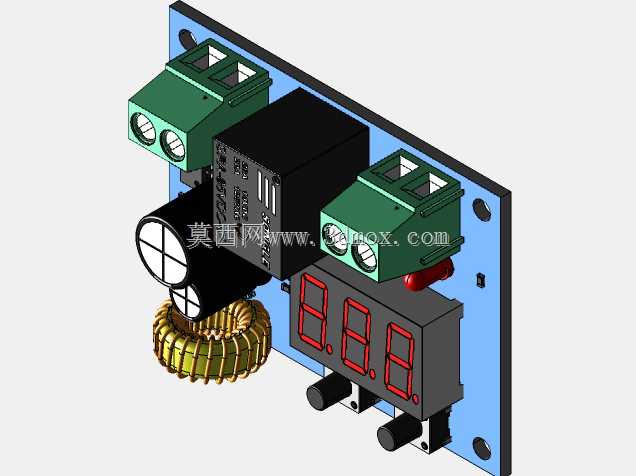

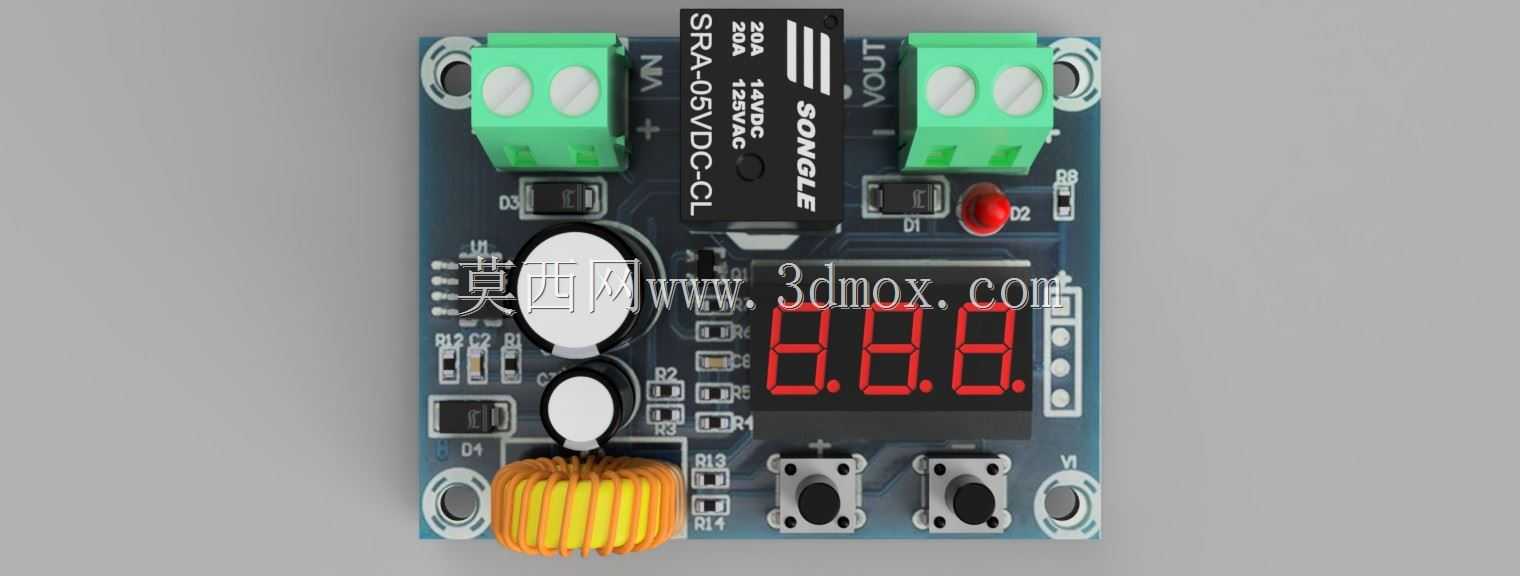

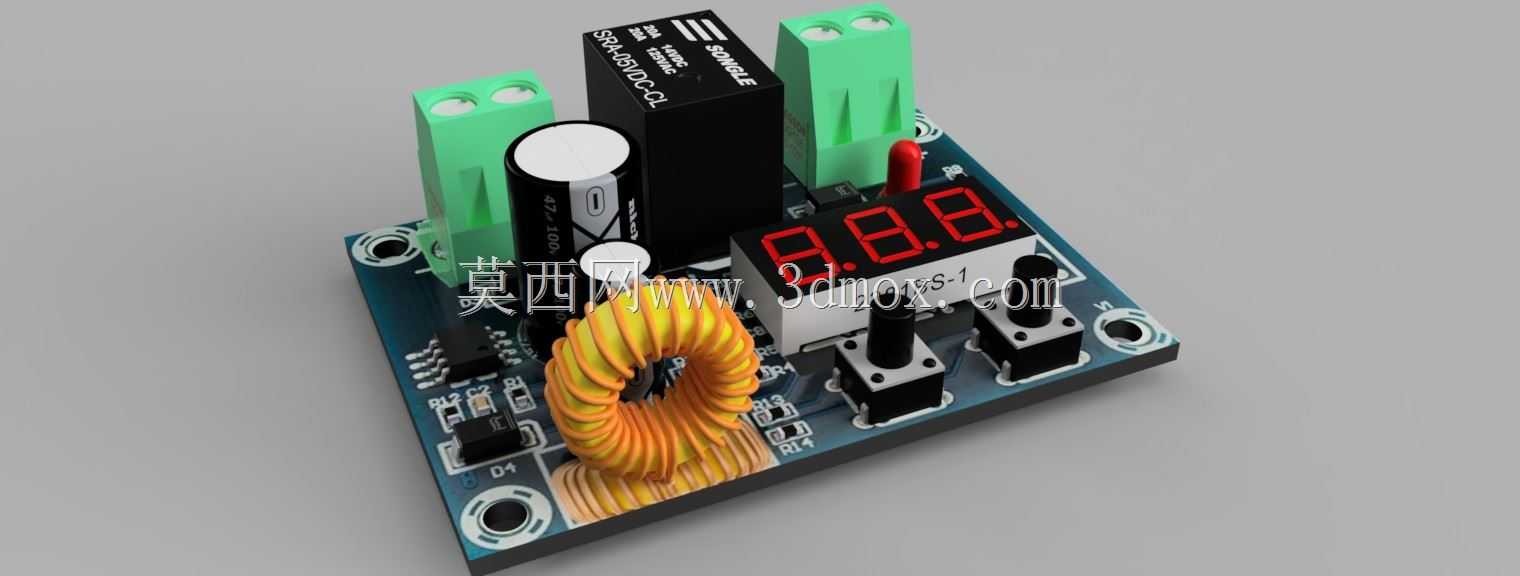

　　在低压直流供电系统的实际工程应用里，这类低压隔离开关模块的应用场景覆盖了户外储能便携电源、小型光伏离网供电单元、车载低压辅助供电回路、工业低压直流控制支路等多个领域，核心作用是在锂电池组端电压跌落至预设阈值时，快速切断输出回路，避免电芯因过度放电出现不可逆的容量衰减、内部结构损伤甚至鼓包漏液等安全隐患。从结构设计的角度来看，整个模块采用FR-4环氧玻纤基板作为承载基体，所有元器件的布局严格遵循低压直流电路的安规间距要求，功率回路与信号采样回路做了物理分区排布，避免大电流通断时的电磁干扰影响数显采样的精度。模块上的功率输入输出端采用大电流绿色接线端子，端子的焊盘做了大面积铺锡加固设计，

　　可适配12V到36V电压区间内最大持续10A以内的负载通断需求，接线端子的螺钉压线结构可兼容0.5到2.5平方毫米的多股铜芯导线，无需额外焊接即可完成现场接线，适配设备组装、现场改造等不同场景的安装需求。核心的功率执行元件采用直流固态继电器，相比传统电磁继电器，固态继电器在通断过程中无机械触点拉弧、磨损问题，开关寿命更长，且工作时无机械吸合噪音，适合对噪音控制有要求的便携设备、室内供电场景。模块正面的三位红色数码管用于实时显示当前回路的电压值，数码管的显示角度做了15度的倾斜优化，当模块垂直安装在设备机柜内壁时，操作人员无需俯身即可清晰读取电压数值。数码管旁设置的两个轻触按键，分别用于调整过放保护的电压阈值、设置延时切断时间，

　　按键的键帽高度高出基板表面5mm，按压行程清晰，戴薄劳保手套操作时也能准确触发，不会出现误触、按不动的情况。储能元件采用高频低阻铝电解电容，搭配磁环绕制的功率电感，组成输入滤波回路，可抑制负载端的电流波动对电压采样的干扰，同时吸收回路通断瞬间的反向尖峰电压，保护固态继电器与后级负载不受冲击。模块的四个角预留了直径3.2mm的安装固定孔，孔位间距为45mm32mm，可直接通过M3螺钉固定在设备的塑料壳体、金属安装梁上，安装孔周边做了露铜接地处理，当模块固定在金属机柜上时可实现基板屏蔽层接地，进一步提升抗干扰能力。整个模块的外形尺寸控制在60mm45mm*25mm以内，厚度方向包含最高的继电器元件在内仅25mm，

　　可嵌入到狭小的设备内部腔体中，不会占用过多的安装空间。在设计建模过程中，所有元器件的尺寸均按照实际量产规格书的1:1比例绘制，接线端子的插拔空间、按键的按压操作空间、数码管的视场角范围都做了干涉校验，确保生产组装时不会出现元器件碰撞、操作空间不足的问题。功率回路的铜箔走线宽度按照每毫米1A的载流标准设计，大电流路径上做了开窗加锡处理，降低长时间大电流工作时的线路压降与发热，模块在满负载持续工作时，基板最高温度不超过45摄氏度，满足工业级设备的温升要求。电压采样回路的走线做了差分等长处理，采样点直接取自输出接线端子的根部，避免线路压降导致的电压检测误差，保护阈值的精度可控制在0.1V以内，不会出现误切断、欠压不切断的问题。模块上还设置了红色状态指示灯，当回路处于正常导通状态时指示灯常亮，当触发过放保护切断回路时指示灯闪烁，方便运维人员快速判断模块工作状态，无需额外测量即可排查供电故障。
