36V18650圆柱电芯串并组合锂电池组结构

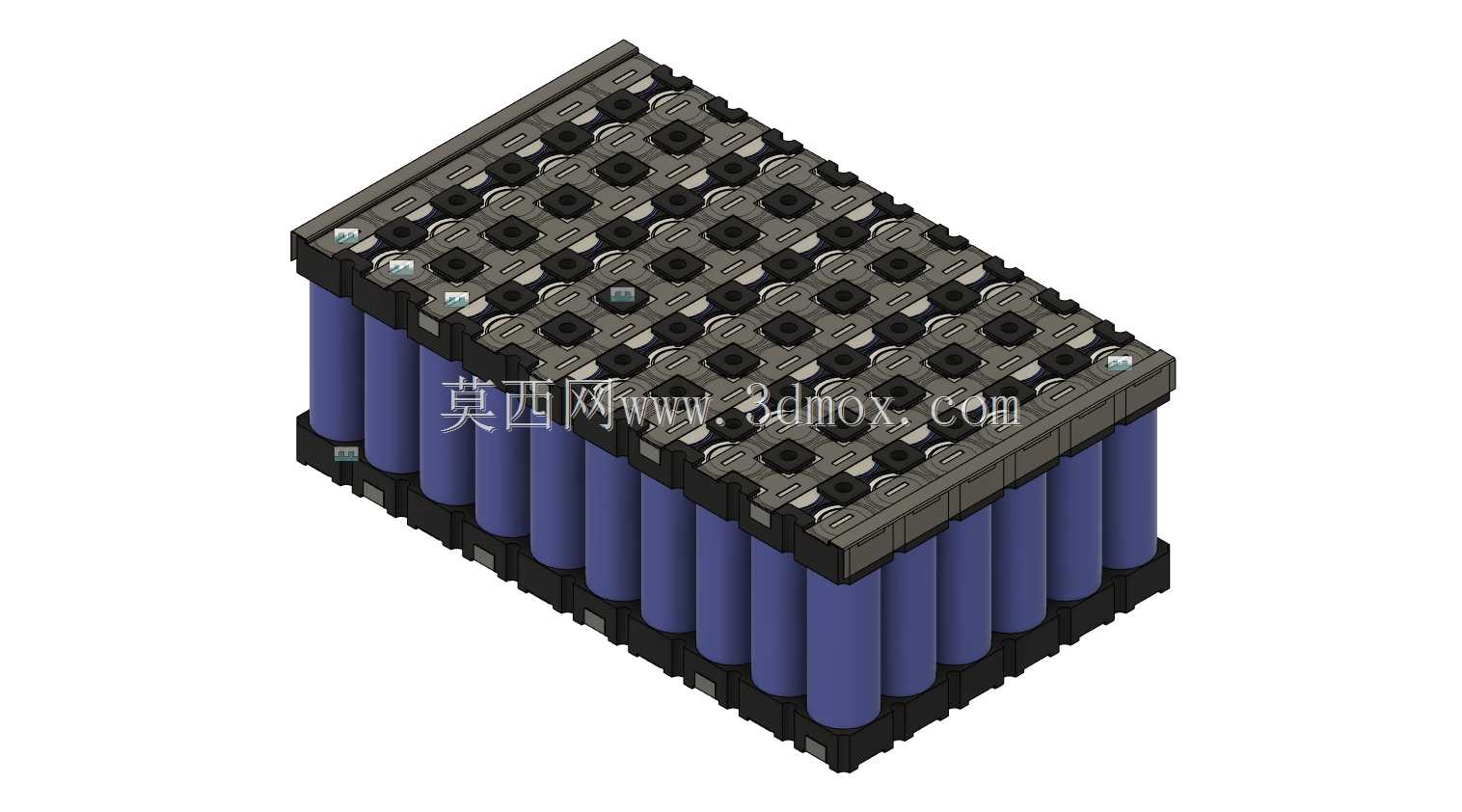

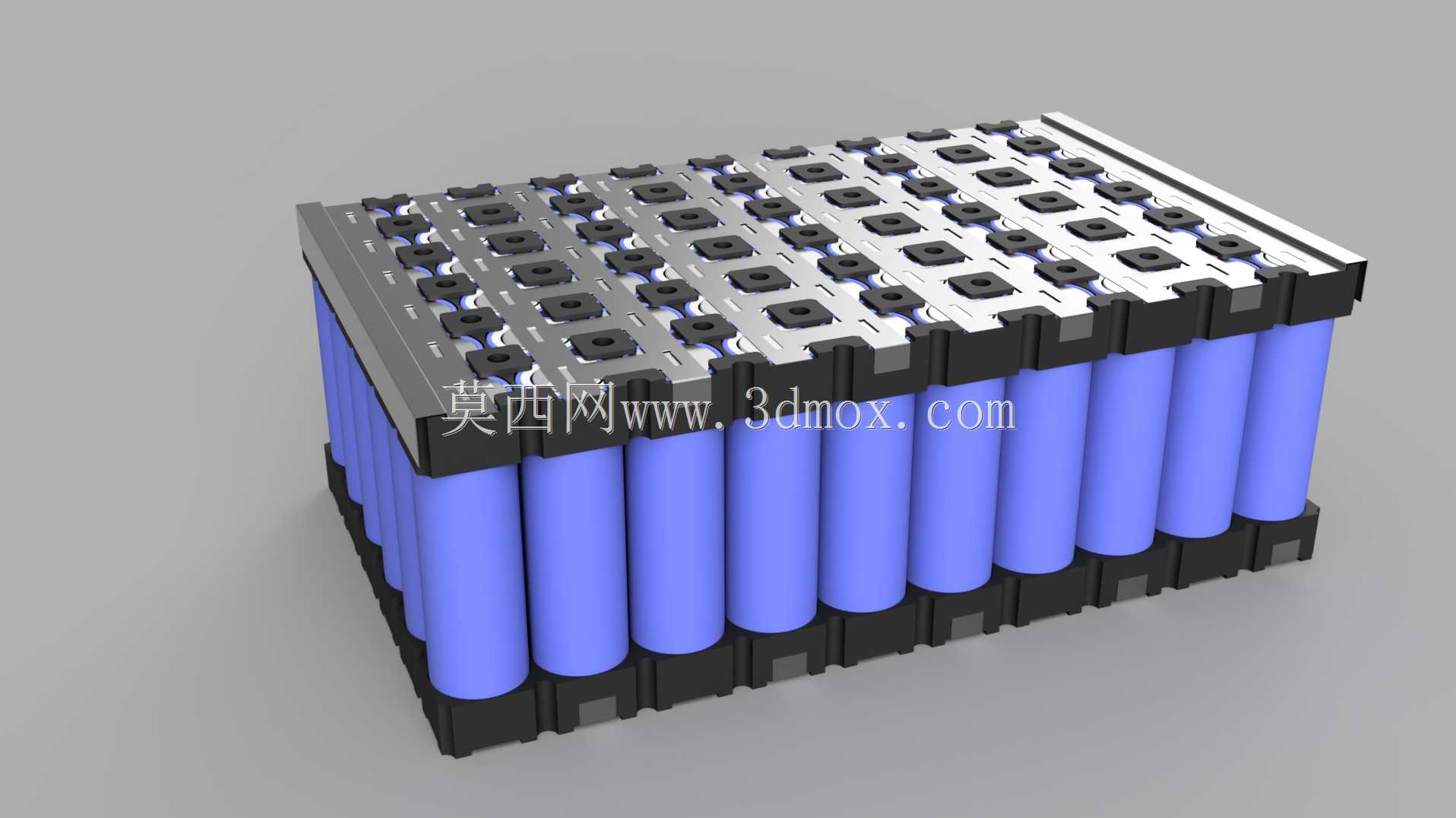

　　这款36V锂电池组采用标准18650圆柱电芯作为基础储能单元，通过规整的串并排布实现额定电压与容量输出，整体模组采用上下固定支架夹持电芯的结构形式，所有电芯沿垂直方向整齐排列，支架上的定位卡槽与每颗电芯的外壳紧密配合，避免电芯在使用过程中出现移位、晃动的问题，相邻电芯之间预留均匀的散热间隙，保证充放电过程中电芯产生的热量能够顺利散出，不会出现局部热量堆积引发的性能衰减问题。从实际应用场景来看，这类锂电池组常配套在小型电动代步工具、便携工业检测设备、小型储能供电装置、低压伺服移动供电单元上，相比传统铅酸蓄电池，同容量下重量可降低60%以上，循环使用寿命是铅酸电池的3-4倍，且没有记忆效应，可随用随充，适配多种复杂的移动供电需求。

　　在结构设计思路上，模组优先考虑电芯的固定可靠性与装配便捷性，上下支架采用阻燃绝缘材质一体注塑成型，每个电芯安装孔位都做了导向倒角，装配时电芯可顺着倒角顺利压入卡槽，不需要额外涂胶固定，后期单颗电芯出现故障时，也可以单独拆卸更换，降低整体维护成本。支架边缘设计有走线槽，电芯之间的连接镍片可顺着走线槽排布，避免镍片凸起被外壳挤压造成绝缘破损，模组顶部预留了保护板安装位，可直接配套同规格的锂电池保护板，实现过充、过放、过流、短路保护功能，不需要额外设计保护板固定结构。从安装边界来看，整个模组呈规整长方体结构，所有电芯的顶端与底端都被支架完全包覆，没有突出的尖锐结构，安装时只需要在设备预留的电池仓内设置对应尺寸的限位槽，即可完成模组的固定，

　　不需要额外设计复杂的安装结构。模组的输出端子设置在顶部一侧，接线方向统一，方便设备内部的线束排布，不会出现线束弯折受力的问题。在电芯排布逻辑上，采用10串多并的排布方式实现36V额定电压输出，每排电芯的数量一致，整体排布对称，重心位于模组几何中心位置，安装在移动设备上时不会出现偏载问题，设备运行过程中模组的受力均匀，不会因为长期振动出现支架开裂、电芯连接松脱的问题。相邻电芯之间的间隙控制在1.5mm左右，既保证了足够的散热空间，又不会让整体模组的体积过大，兼顾散热性能与体积能量密度。支架的边角位置做了圆弧过渡处理，装配过程中不会划伤操作人员的手部，也不会刮破电池仓内部的绝缘层。模组底部的支架设计有垫高脚，

　　让电芯底部与电池仓底面之间预留2mm的间隙，避免电池仓底部的冷凝水直接接触电芯外壳，提升使用过程中的绝缘安全性。在实际选型适配时，可根据设备的续航需求调整并联电芯的数量，不需要改变整体模组的长宽尺寸，只需要调整支架的高度即可适配不同容量需求，通用化程度较高，可覆盖多数36V低压供电设备的电池配套需求。这类模组结构在设计时充分考虑了量产装配的工艺性，所有零件都采用标准化设计，不需要特殊定制的工装即可完成整组装配，单组装配时间可控制在15分钟以内，适合批量生产配套。
