高瓦特9V叠层供电电池三维结构设计

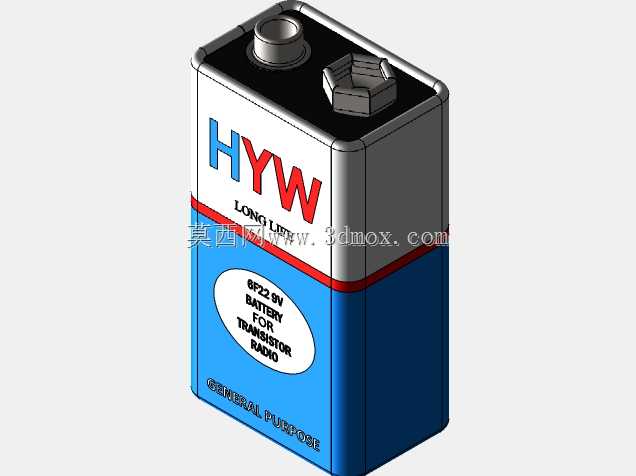

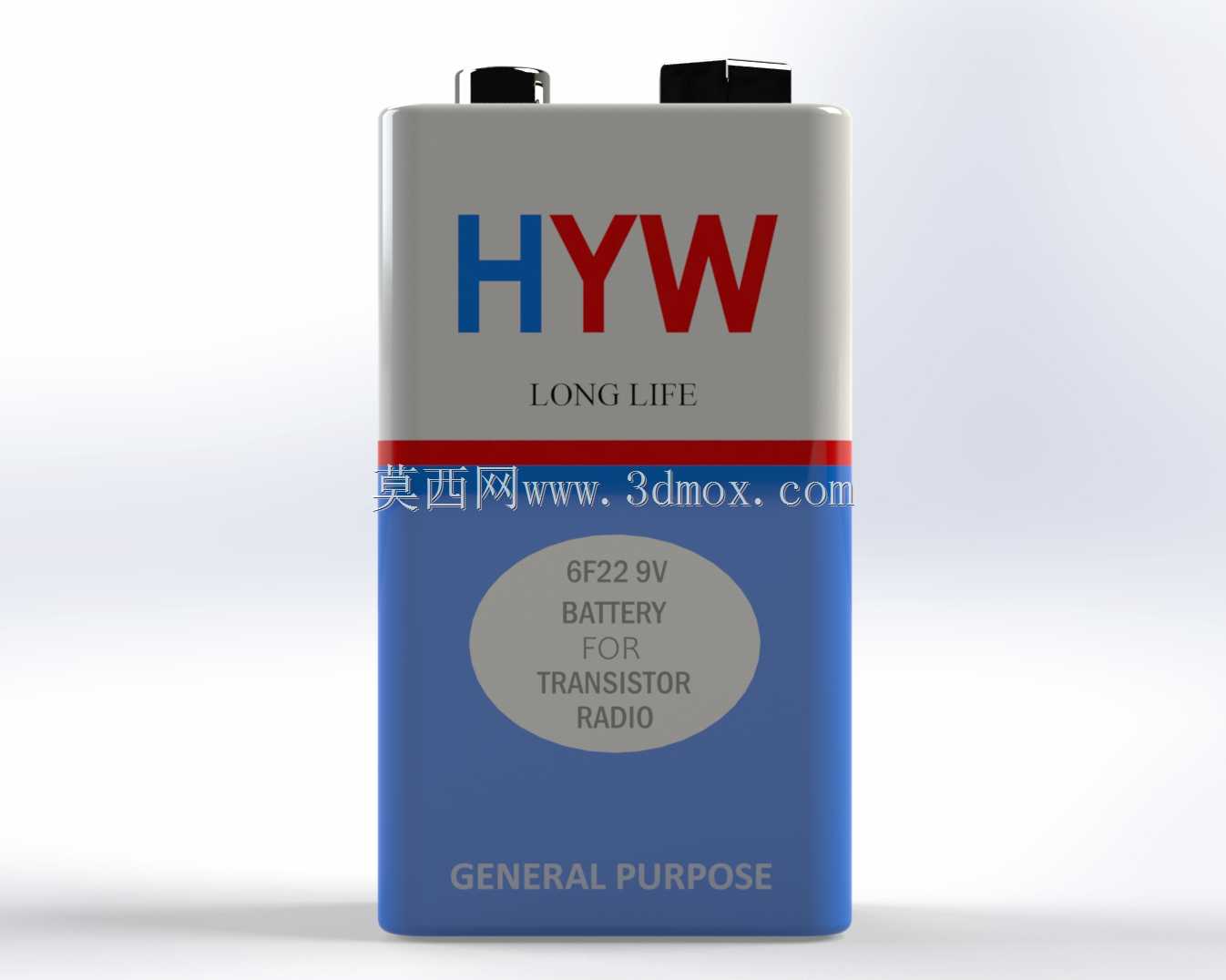

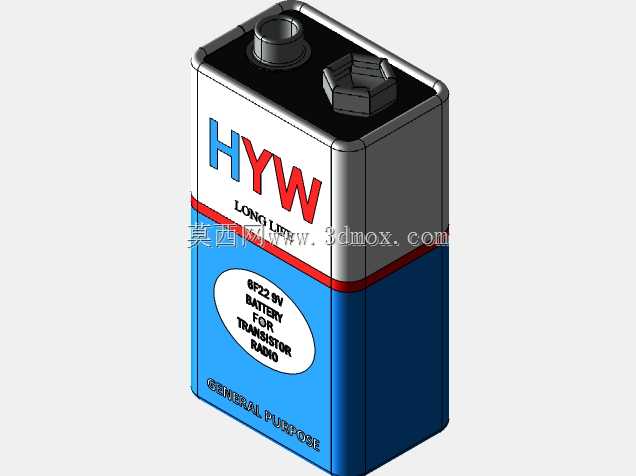

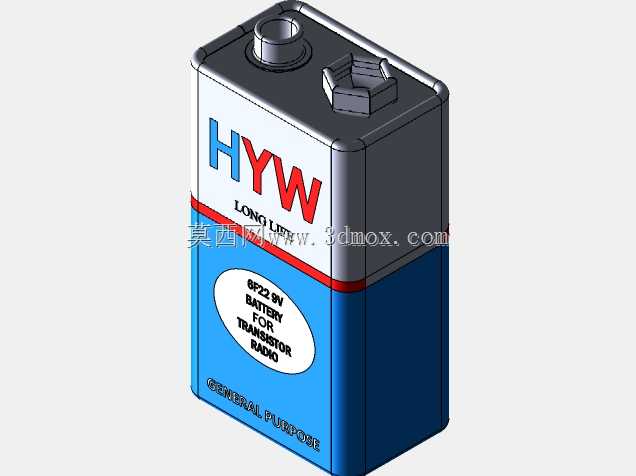

　　这款9V叠层供电电池的三维结构设计，首先围绕便携电子设备的小空间供电需求展开，日常在万用表、烟雾报警器、无线麦克风、小型遥控装置这类对供电体积有严格限制的设备里，这类电池是核心的直流供电载体，区别于圆柱型干电池的排布方式，叠层结构的核心优势就是在有限的立方空间内堆叠出9V的额定输出电压，不需要多节圆柱电池串联占用额外的排布空间。从结构设计的逻辑来看，外壳采用上下分色的硬质绝缘壳体，上半部分为浅灰白色、下半部分为宝蓝色，中间以红色装饰条做视觉区分，壳体材质选用耐冲击的ABS工程塑料，壁厚控制在1.2mm，既可以保证内部叠层电芯组的封装防护能力，避免日常使用中的磕碰、挤压导致电芯漏液或者极片错位，也能控制整体重量，

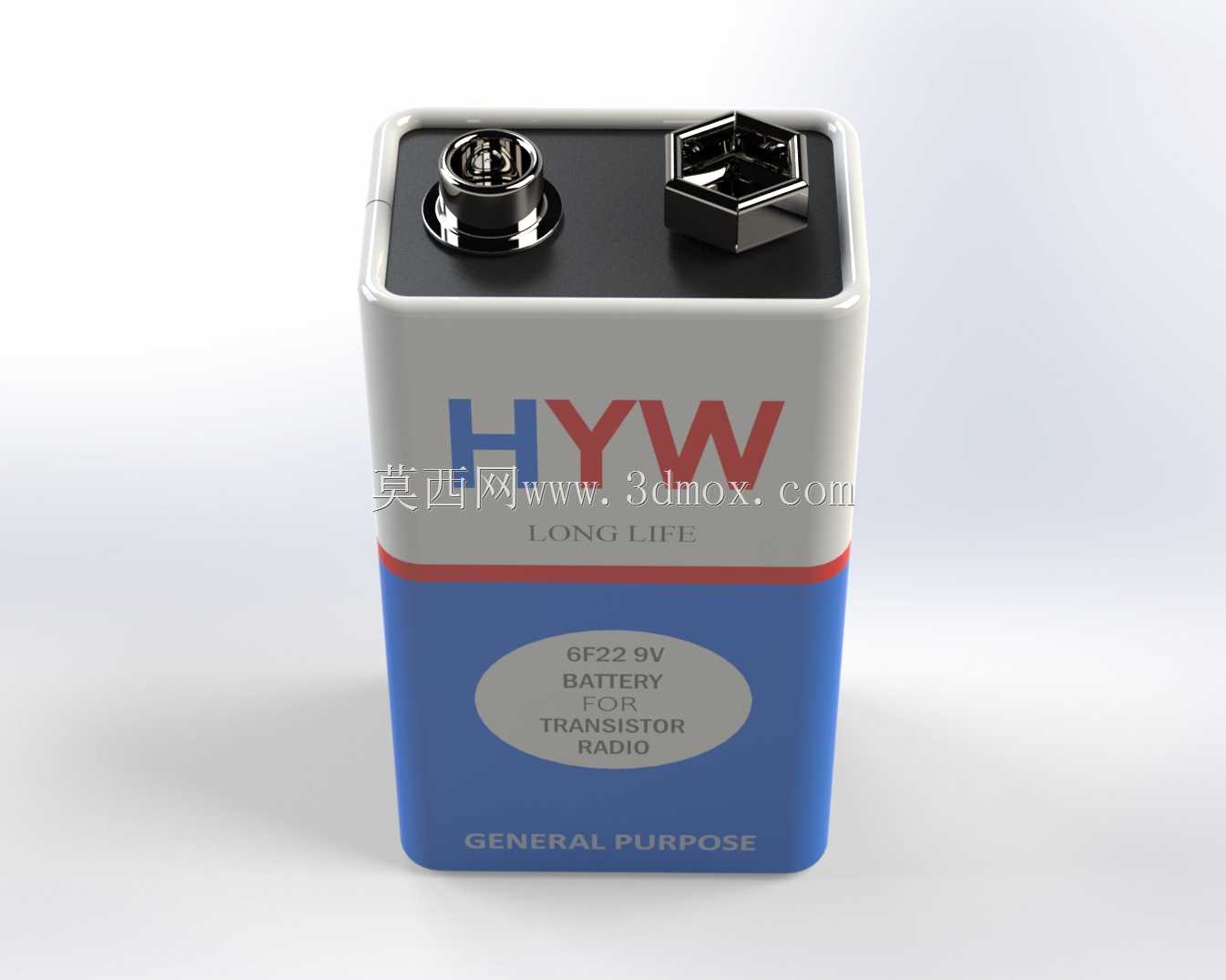

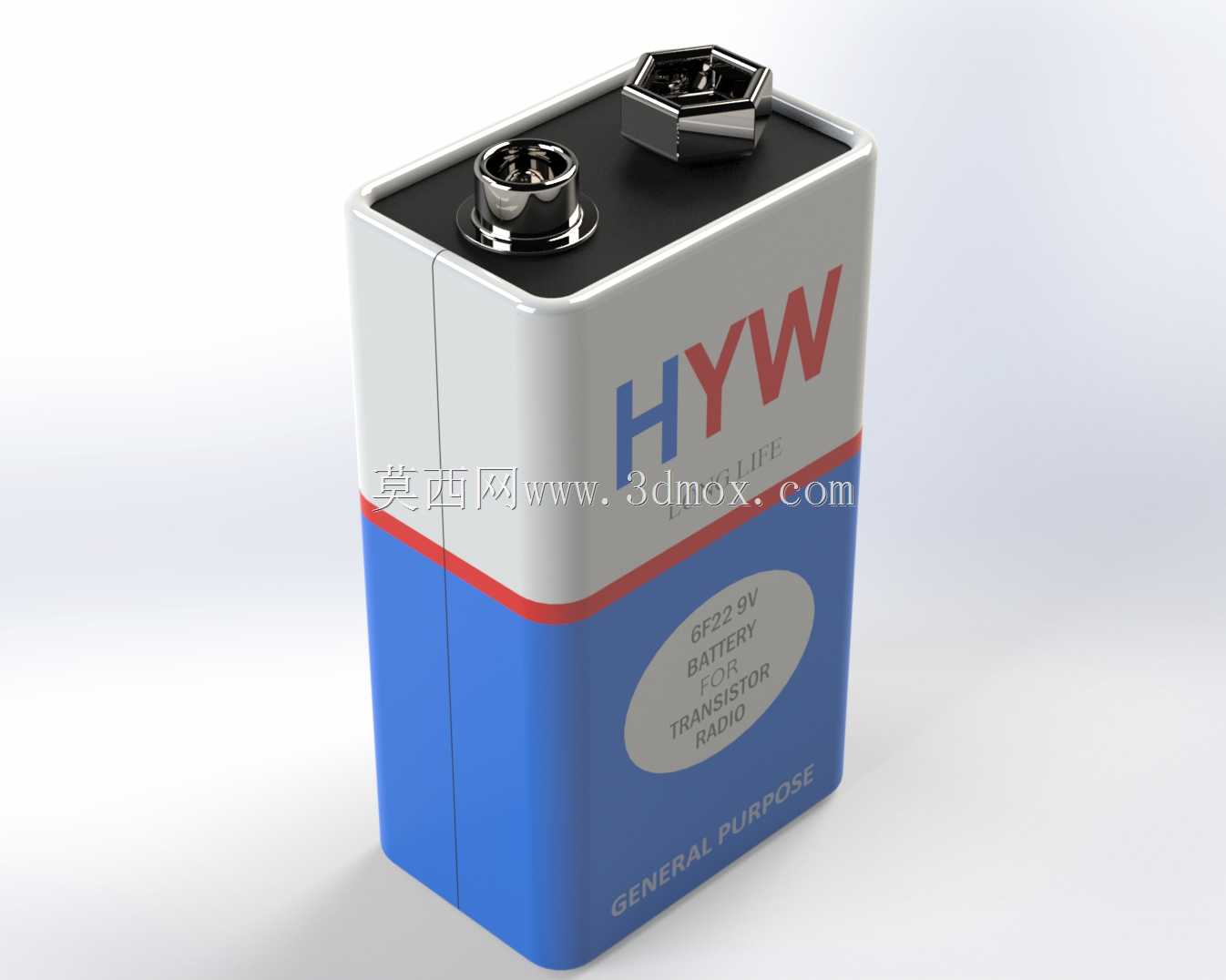

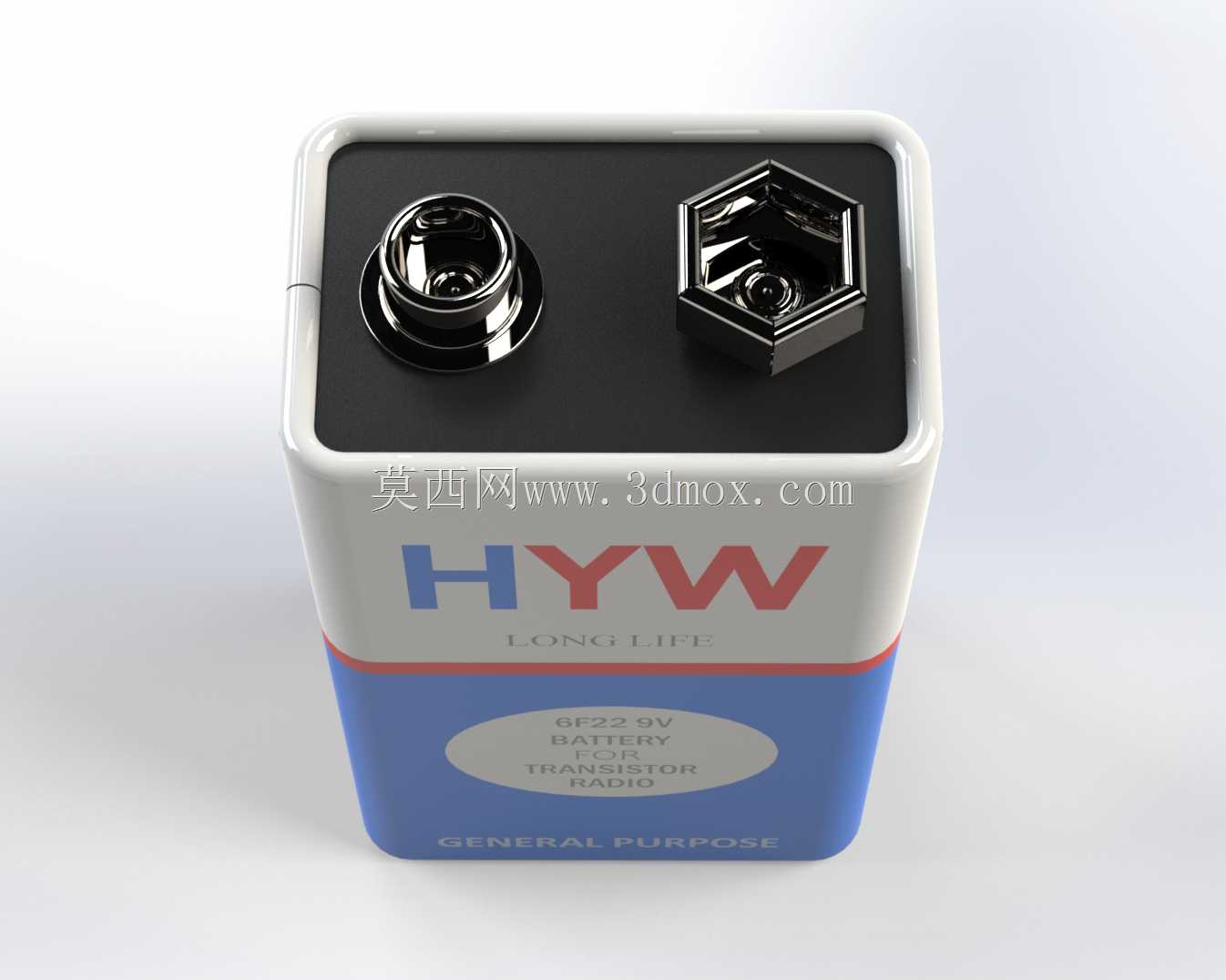

　　满足手持便携设备的轻量化需求。顶部的电极结构是设计的重点，采用行业通用的卡扣式公母对接端子，六边形的负极端子与圆柱形的正极端子间距严格遵循9V电池的通用安装规范，中心距为12.7mm，端子突出壳体顶面的高度为3.2mm，这个尺寸可以保证和各类设备电池仓内的弹片触点实现稳定压接，不会出现接触不良、正负极接反的问题，端子根部做了R0.5的圆角过渡，避免安装时刮伤电池仓的接触弹片。壳体侧面的标签区域预留了0.2mm深度的凹面，用于粘贴产品参数标识，凹面边缘做了斜度过渡，方便标签粘贴时的定位，不会出现标签翘边的问题。整体外形尺寸严格遵循9V叠层电池的行业通用规格，长宽高分别为26.5mm、17.5mm、48.5mm，

　　安装边界的公差控制在±0.2mm以内，可以适配所有符合标准尺寸的9V电池仓，不需要针对特定设备做结构修改。内部的电芯堆叠空间做了均匀的格槽设计，每一层电芯之间预留0.1mm的绝缘间隙，避免层间短路，格槽的导向筋可以引导电芯组快速装入壳体，提升装配效率，壳体的合模线设置在侧面装饰条的位置，合模后错位量控制在0.05mm以内，不会出现硌手的毛边，也能提升壳体的密封性能，防止日常使用中少量的水汽渗入内部影响电芯性能。底部的壳体封边采用超声波焊接结构，焊接筋宽度0.8mm，焊接后壳体的结合强度可以承受1米高度自由跌落至水泥地面不开裂，满足日常使用的抗跌落要求。在实际的设备适配场景中，这类电池的安装方式多为推入式卡扣固定，

　　电池仓的内壁尺寸通常会比电池外形大0.3-0.5mm的安装间隙，所以在建模时特意将壳体的外表面拔模斜度控制在0.5度，既方便注塑生产时的脱模，也能让电池在推入电池仓时更加顺畅，不会出现卡滞的问题。顶部电极的周围做了1mm高度的围边，围边的内径尺寸比标准电池仓的电极凸台外径大0.4mm，可以在安装时起到导向作用，让电极和触点快速对位，避免强行安装导致的端子变形。壳体表面的纹理采用细晒纹处理，粗糙度Ra1.6，既可以提升手持时的摩擦力，方便更换电池时的插拔操作，也能掩盖注塑生产时可能出现的轻微流痕、缩水等外观缺陷，提升产品的外观一致性。从结构可靠性的角度考虑，壳体内部的电芯定位筋高度为2mm，刚好卡住电芯组的四个角，即使在设备移动、跌落的情况下，电芯组也不会在壳体内出现窜动，避免极耳断裂导致的供电中断。电极端子和内部电芯的连接采用镍片点焊结构，建模时预留了镍片的走线槽，走线槽深度0.3mm，可以避免镍片被壳体压伤导致的断路问题。
