锥形产品专用大角度自动贴标设备结构

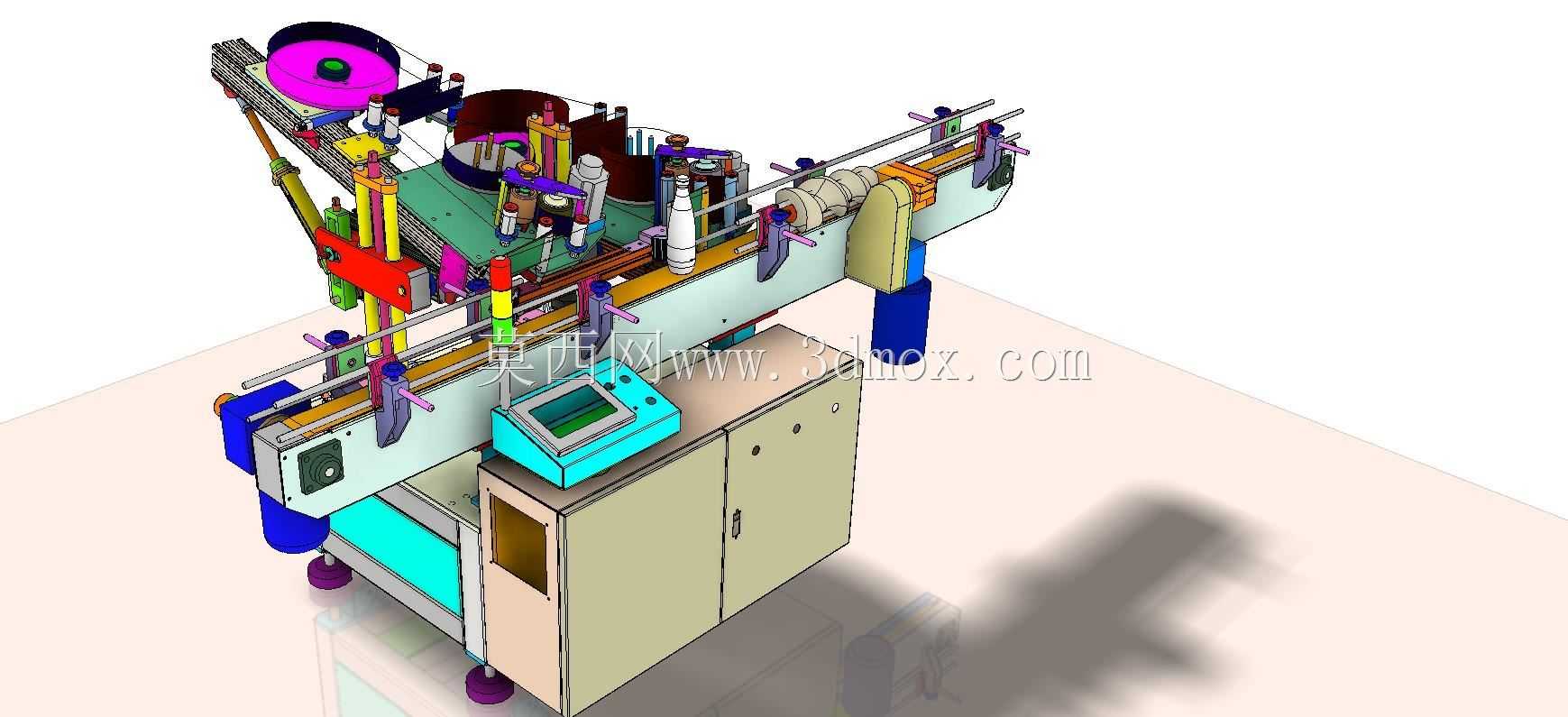

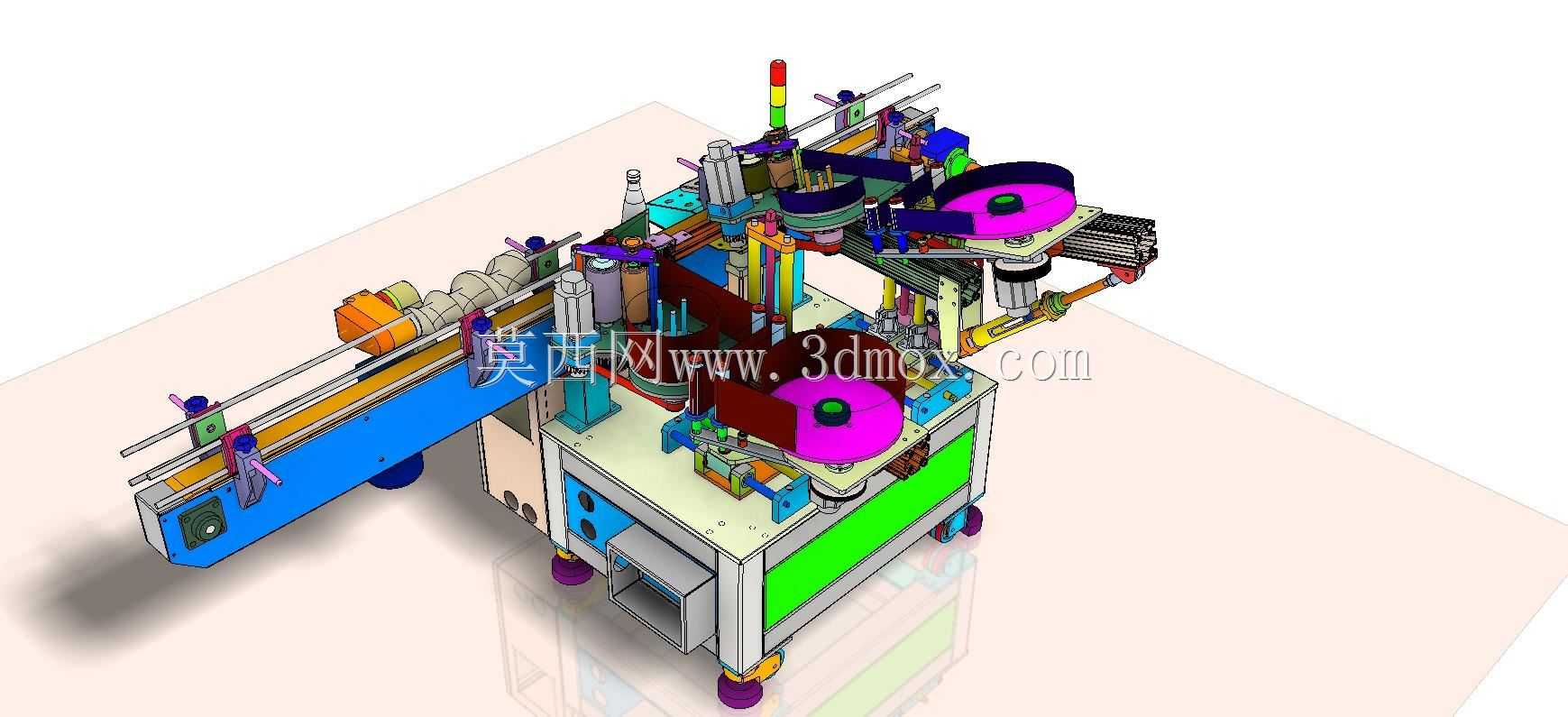

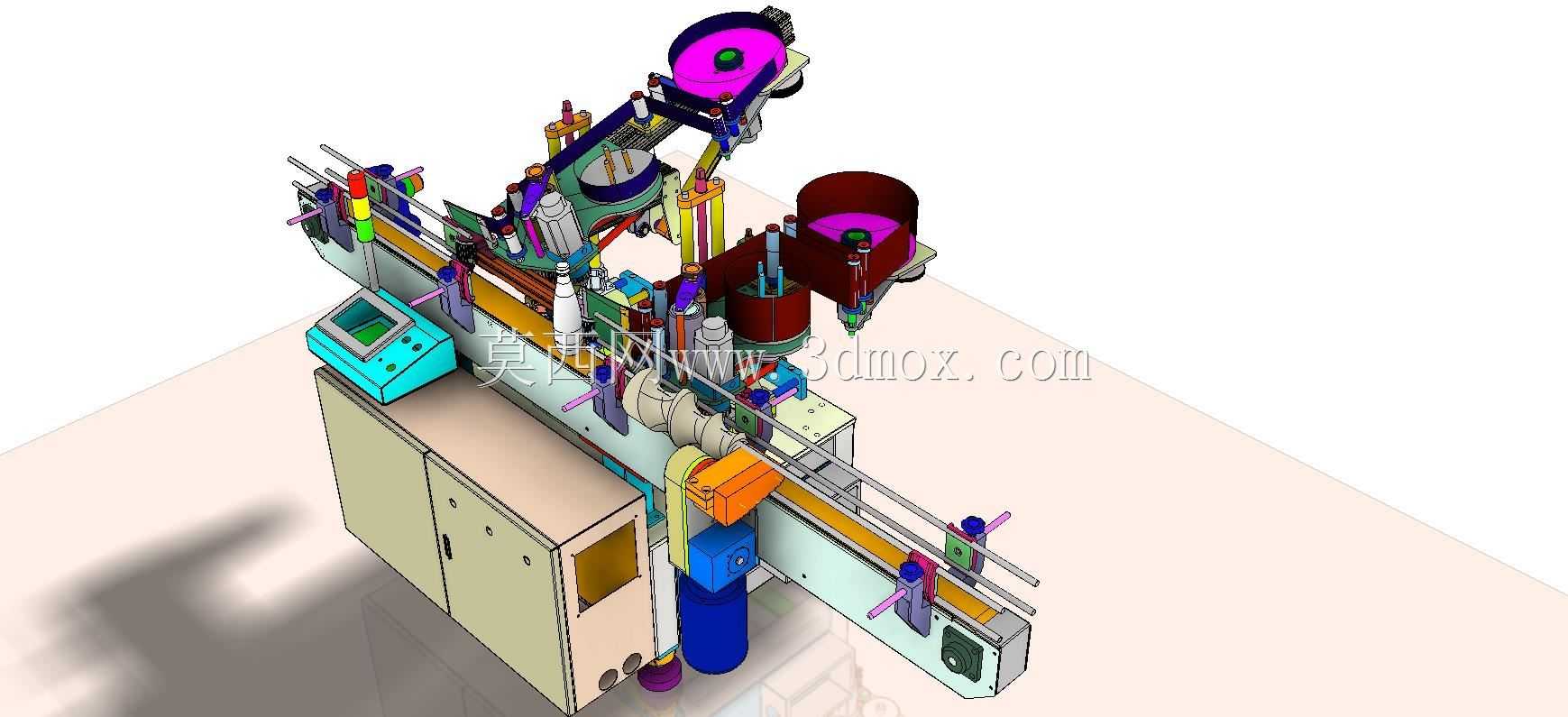

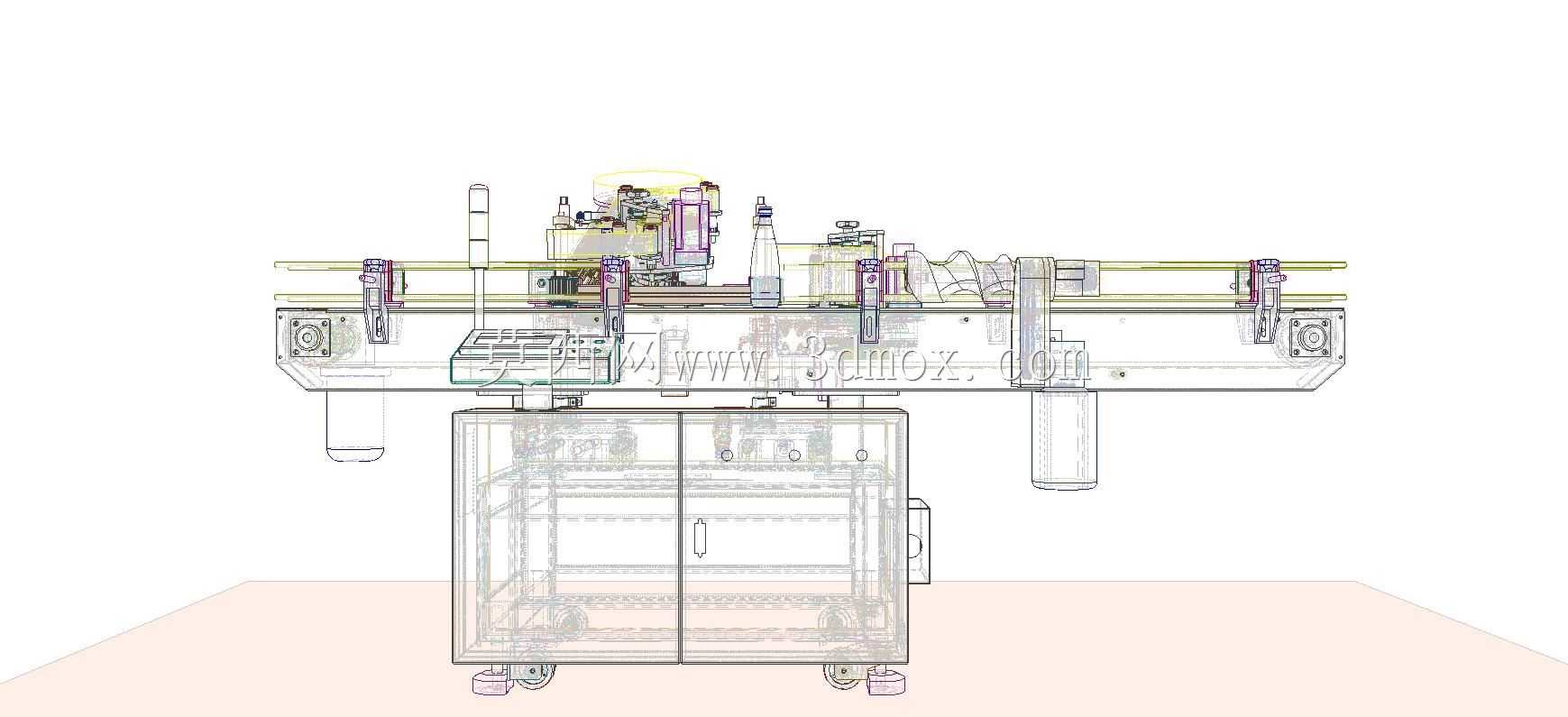

　　在日化、食品、医药等快消品生产环节，锥形容器的贴标工序长期存在贴附褶皱、对位偏移、气泡残留等痛点，常规平面或圆柱面贴标设备的标带送出角度固定，无法适配锥面沿周向直径连续变化的曲面特征，这款针对锥形表面产品开发的自动贴标设备，正是为解决这一产线瓶颈设计。设备整体采用柜式机架承载主体结构，下部柜体预留电气元件安装空间，可直接嵌入现有包装生产线的输送段，安装时需匹配产线现有输送线高度，设备进料端与出料端的输送导轨高度差控制在±2mm范围内，避免产品输送过程中出现卡滞、倾倒问题，整体占地宽度适配常规1.2米宽的产线通道，无需额外拓宽车间作业空间。从功能布局来看，设备沿产品输送方向依次设置了进料定位机构、双标站供标机构、大角度摆动抹标机构、

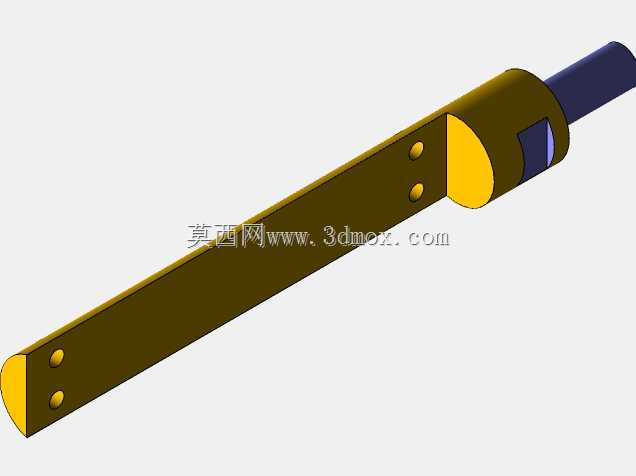

　　出料检测工位，其中双标站设计可支持两种不同规格标签的快速切换，单标卷的安装位预留了足够的换卷操作空间，操作人员站在设备正面即可完成标卷更换、标带张紧度调节的操作，无需探身到设备内侧。核心的大角度涂抹器是这款设备区别于常规贴标机的关键设计，常规贴标机的抹标轮摆动角度通常不超过15°，仅能适配小锥度产品，这款设备的抹标机构采用多轴联动的摆臂结构，抹标轮的摆动角度可覆盖0-45°范围，能够跟随锥面的母线角度实时调整压合姿态，在标签送出贴合到锥面初始位置后，抹标轮会沿锥面母线方向做匀速滚压动作，将标签从贴合起始端逐步滚压到锥面末端，过程中保持恒定的压合力，避免标签因锥面曲率变化出现拉伸变形、褶皱翘边的问题。输送段采用双侧可调导轨结构，

　　可根据不同直径、不同锥度的产品调整导轨间距，适配的产品锥度范围覆盖5°-40°，单批次换型时仅需调节导轨两侧的锁紧手轮即可完成宽度适配，无需更换专用夹具，换型时间可控制在10分钟以内，适配多品种小批量的柔性生产需求。设备的控制单元集成在正面的触控操作屏内，可预设不同产品的贴标参数，包括标带送料长度、抹标轮摆动角度、压合力度、输送速度等参数，参数保存后可直接调用，无需每次换型重新调试。供标机构内置标带张力自动调节结构，当标卷直径随使用逐步减小时，张力控制辊会自动调整位置，保持标带送出张力恒定，避免出现标带走偏、标签拉伸变形的问题，标带末端还设置了缺标检测传感器，当标卷用完时会自动触发停机提示，避免出现漏贴问题。从安装边界来看，

　　设备底部设置了四个可调脚杯，可在不平整的车间地面调整设备水平度，调整范围为±30mm，设备后侧预留了电气接线与气路接口，安装时仅需连接0.5-0.7MPa的压缩气源与常规220V交流电源即可投入使用，无需额外配置专用动力线路。设备的安全防护设计上，所有运动机构外侧都设置了透明亚克力防护罩，既可以观察设备运行状态，也能避免操作人员误触运动部件，防护罩设置了安全联锁开关，当防护罩打开时设备会自动停止运行，保障作业安全。在实际产线应用中，这款设备可直接对接上游的理瓶机、灌装机，下游对接装箱工位，实现锥形产品从灌装到贴标再到装箱的全自动化流程，贴标精度可控制在±1mm范围内，贴标速度最高可达每分钟60件，相比人工贴标效率提升4倍以上，同时避免了人工贴标出现的位置偏差、贴附不牢、外观一致性差的问题。设备的结构设计充分考虑了日常维护需求，所有易损件包括抹标轮、送标辊、输送皮带都采用快拆结构，无需专用工具即可完成更换，日常保养仅需定期对运动导轨、摆臂铰接点加注润滑脂即可，维护成本较低。
