桥式起重机双梁换梭臂结构设计

　　在大跨度厂房的物料跨厅转运场景中，双梁桥式起重机的作业覆盖范围往往受限于主梁的运行轨道边界，当需要将负载从一个生产大厅转运至相邻大厅、且两个大厅的起重机轨道无法直接连通时，换梭臂就成为了衔接跨距、拓展作业范围的核心功能部件。这套换梭臂结构直接安装在双梁起重机的桥架底板位置，不需要对原有厂房的承重梁、起重机运行轨道做大规模改造，就能实现负载在相邻大厅间的平稳转移，适配额定起重量覆盖2吨到20吨的升降机配套作业，在重型机加工车间、冶金备件中转库、大型装备组装车间这类存在跨区域物料转运需求的场景中，能大幅降低物料二次吊装的时间成本，减少叉车跨区域转运带来的通道占用与安全隐患。

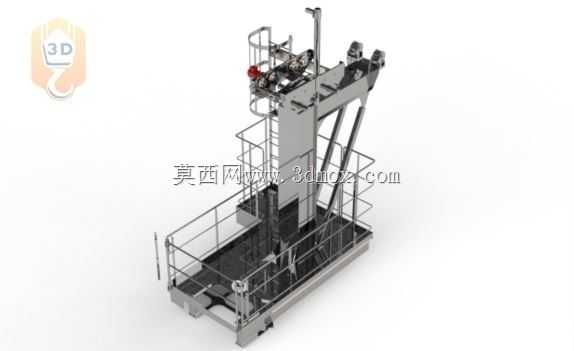

　　从结构设计的角度来看，这套换梭臂采用了框架式型钢焊接主体结构，主体受力构件选用低合金高强度结构钢，在保证整体结构刚度的同时控制了自身重量，避免给起重机主梁带来额外的过大负载。臂架主体的安装基准面与起重机桥架底板的连接位置设计了多组可调式连接螺栓孔，能够适配不同宽度规格的双梁起重机桥架安装尺寸，安装时不需要在主梁上额外焊接临时固定件，不会破坏原有主梁的金属结构力学性能。臂架的作业端设计了与升降机吊具匹配的连接接口，接口处设置了定位销孔与防松锁紧结构，保证负载转移过程中吊具连接的可靠性，不会出现横向窜动或意外脱开的情况。

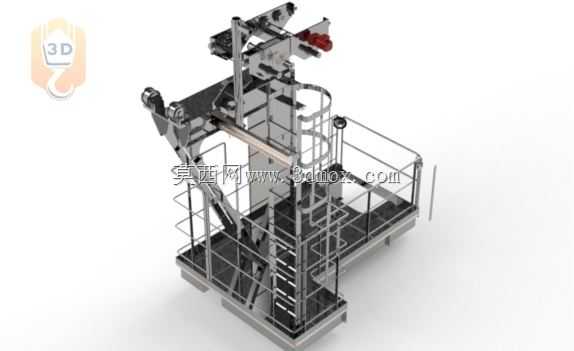

　　考虑到设备日常维护的需求，换梭臂的侧面集成了一体化的爬梯与检修操作平台，平台周围设置了高度符合安全规范的防护栏杆，栏杆底部带有挡脚板，避免检修过程中工具或小零件从高空坠落。爬梯的踏步采用防滑花纹钢板制作，踏步间距按照人体工程学尺寸设计，检修人员可以直接从起重机的走台板通过爬梯到达换梭臂的各个维护点位，不需要额外搭设临时检修架，日常对臂架转动部位、连接销轴、锁紧机构的检查和润滑都可以在平台上完成。臂架上还预留了传感器安装支架位置，可以根据实际作业需求加装位置检测开关、负载传感器等检测元件，实现换梭臂作业过程的自动化位置反馈，适配智能化起重机的无人化作业改造需求。

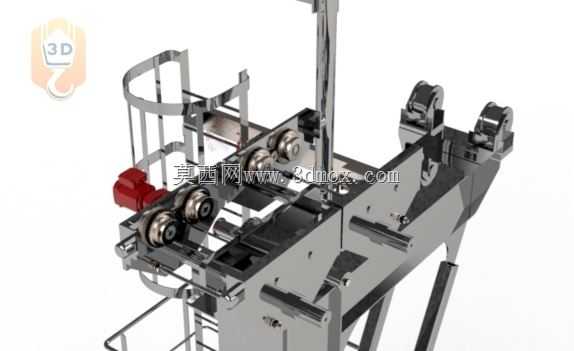

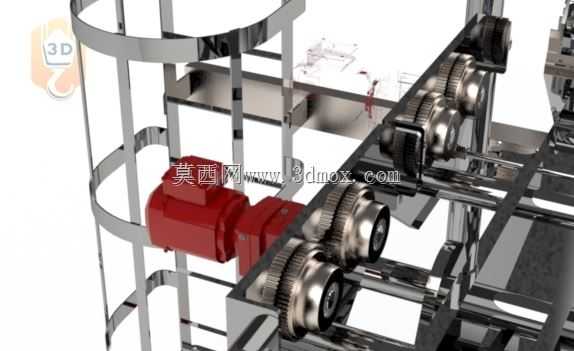

　　在安装边界的适配性上，这套换梭臂的整体外轮廓尺寸充分考虑了双梁起重机的运行安全间隙，臂架收回状态下的最外侧轮廓不会超出起重机主梁的端部安全限位距离，不会和厂房的立柱、端部车挡发生干涉。臂架的伸出作业行程经过精准核算，伸出后能够刚好到达相邻大厅的升降机接料位置，行程末端设置了双重限位装置，既有机械结构的硬限位挡块，也预留了电气限位开关的安装位置，避免臂架超程伸出带来的结构变形风险。臂架的转动或伸缩部位都设计了自润滑轴承套，长期运行过程中不需要频繁加注润滑脂，降低了日常维护的工作量，受力关键位置的销轴都采用了调质处理的合金结构钢制作，表面做了防腐镀层处理，能够适应厂房内多粉尘、偶尔有切削液或防锈油飞溅的作业环境，不会出现过早锈蚀或磨损的情况。

　　从实际作业的受力角度分析，这套结构在设计时充分考虑了负载转移过程中的动载系数，对臂架在最大伸出长度、承受额定负载的工况做了完整的力学仿真验证，主体结构的最大应力远低于材料的许用应力，变形量控制在允许的范围内，不会因为负载作用出现明显的下挠或变形，保证负载转运过程的平稳性。平台的格栅板采用防滑镀锌钢格板，即使表面沾有油污也能保证检修人员站立的摩擦力，避免滑倒风险。整个结构的连接部位都做了圆角过渡处理，没有尖锐的突出棱角，避免作业或检修过程中出现磕碰划伤的情况。
