起重机配套多吊点平衡举升梁结构

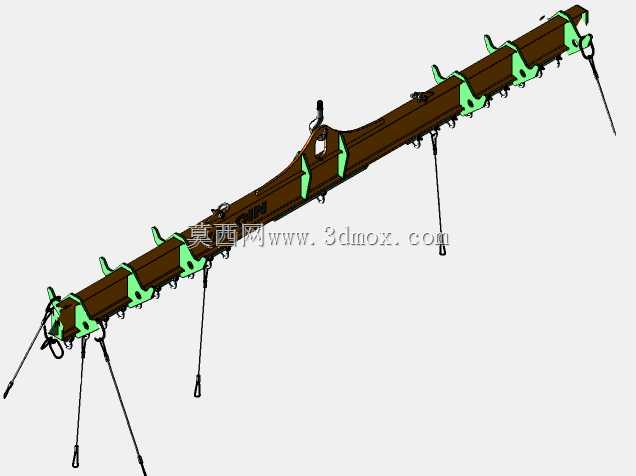

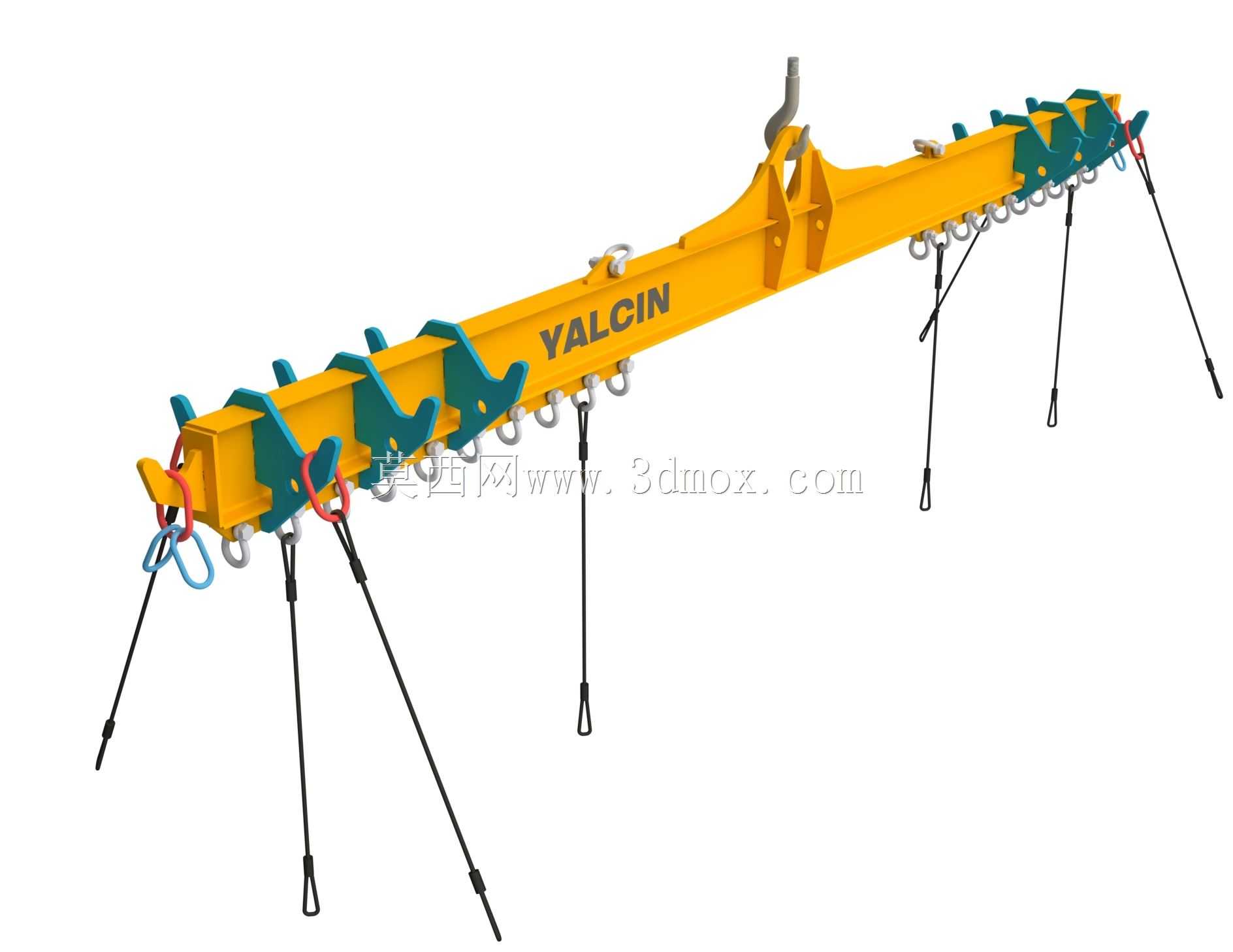

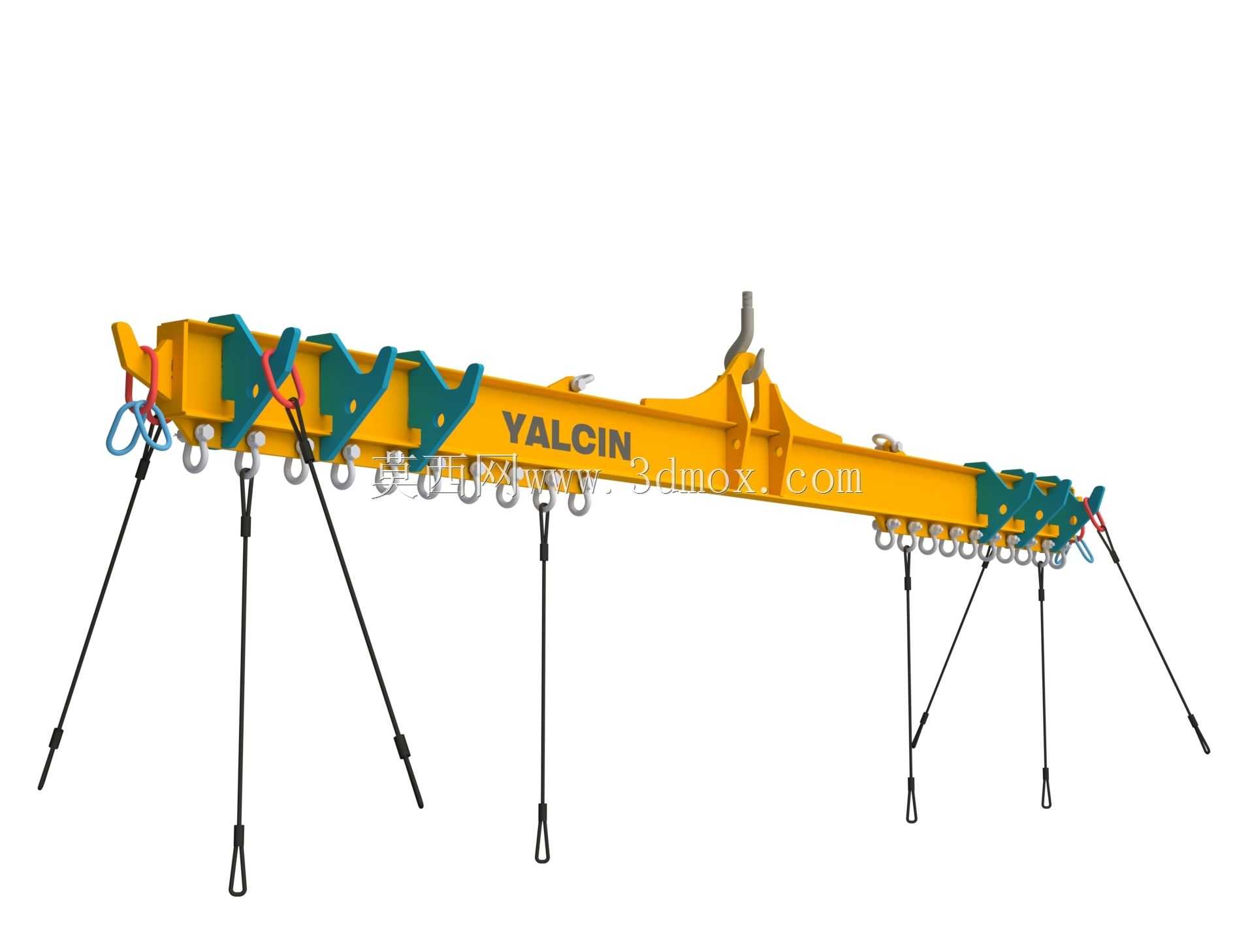

　　在重型物料吊装转运作业场景中，单吊钩直接起吊长尺寸、易形变工件时，极易出现吊点受力不均、工件局部应力集中弯折、吊索夹角过大超出额定载荷的问题，这类工况下配套的平衡举升梁是核心的吊具辅件，本次建模的举升梁就是针对这类场景设计的专用吊具结构。从结构设计逻辑来看，主梁采用变截面工字钢结构作为主体承载件，相比等截面梁在保证整体抗弯强度的前提下，有效降低了吊具自身重量，减少起重机的无效载荷消耗，主梁上沿设置的多组挂点结构，可根据被吊工件的长度、重心分布灵活调整吊索挂载位置，适配不同规格的长型工件吊装需求，避免工件起吊过程中出现倾斜、侧翻的风险。主梁两端及下沿均匀布置的吊耳结构，采用焊接加筋补强的设计方式，每个吊耳的挂载位置都经过受力校核，

　　下沿吊点配套的可更换卸扣结构，能够快速对接不同规格的吊装索具，包括钢丝绳吊索、合成纤维吊带、链条索具等，满足不同作业场景的索具配套需求。主梁顶部中央设置的主吊点结构，直接对接起重机吊钩，主吊点与主梁之间采用铰接连接方式，能够在起吊瞬间自动微调角度，抵消吊点对位偏差带来的侧向扭力，避免主梁承受额外的扭转应力，延长结构使用寿命。从安装边界与适配性来看，该举升梁的主吊点挂孔尺寸适配常规起重吊钩的钩头直径范围，下沿吊点的间距设置覆盖了常规6米到12米长型工件的吊点布置要求，整体结构的重心与主吊点中心线重合，空载状态下可保持水平姿态，无需额外配重调整，方便现场作业人员快速对位挂载。在实际作业应用中，这类举升梁多用于钢结构型材吊装、

　　预制混凝土构件转运、长轴类工件上下机床、集装箱散货绑扎吊装等场景，相比传统的直接吊挂方式，使用该举升梁可将吊索与工件的垂直夹角控制在安全范围内，大幅降低吊索的拉力载荷，同时避免吊索挤压工件边缘造成的漆面损伤、结构变形问题。建模过程中对各焊接节点的补强结构做了完整还原，包括吊耳与主梁连接位置的三角加强筋、主梁变截面位置的过渡圆弧补强板、主吊点铰接位置的耐磨衬套结构，所有连接位置的焊缝尺寸都按照起重吊具的设计规范做了对应体现，可直接用于吊具的结构受力仿真、生产加工图纸导出，也可作为起重作业场景三维布局的配套模型使用。结构上还预留了标识安装位，可直接粘贴额定载荷标识、吊点位置标识，方便现场作业人员快速识别参数，避免超载作业。主梁表面的涂装结构也做了区分设计，主体承载面采用醒目的工业黄涂装，吊点位置采用警示红涂装，符合起重设备的安全标识规范，在作业现场可快速识别吊点位置，提升挂载作业的效率。
