热装产线钢坯吊运与推送成套装置

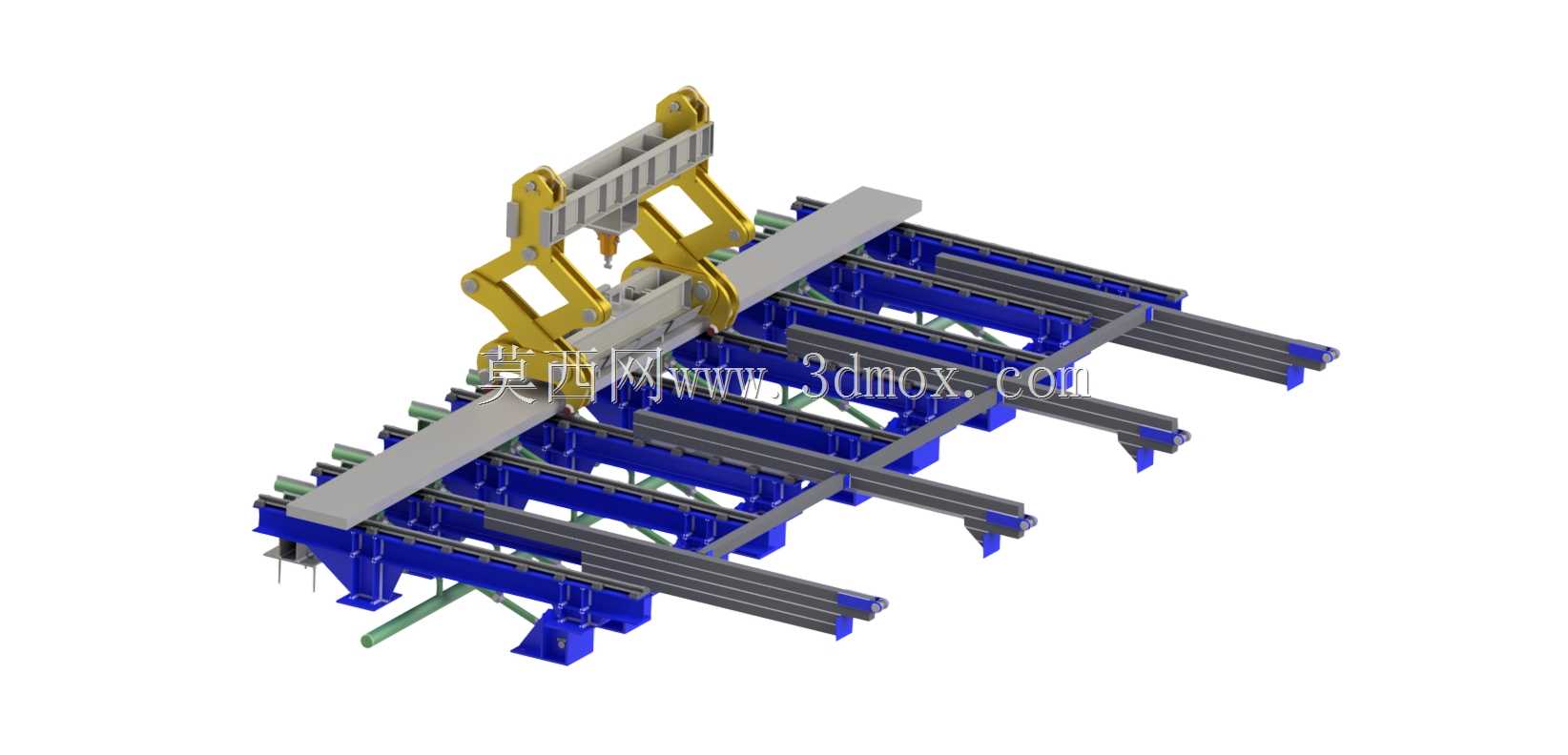

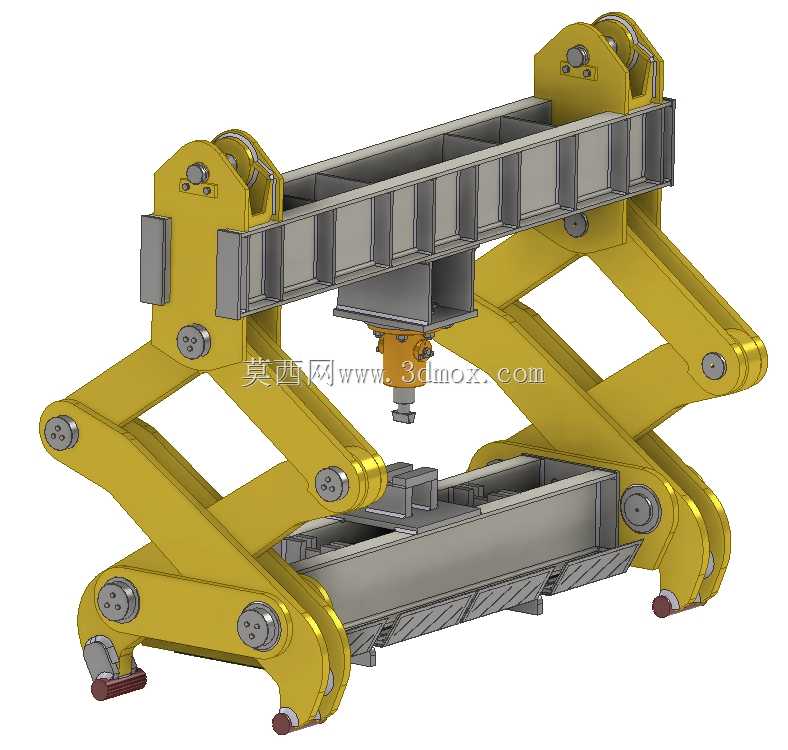

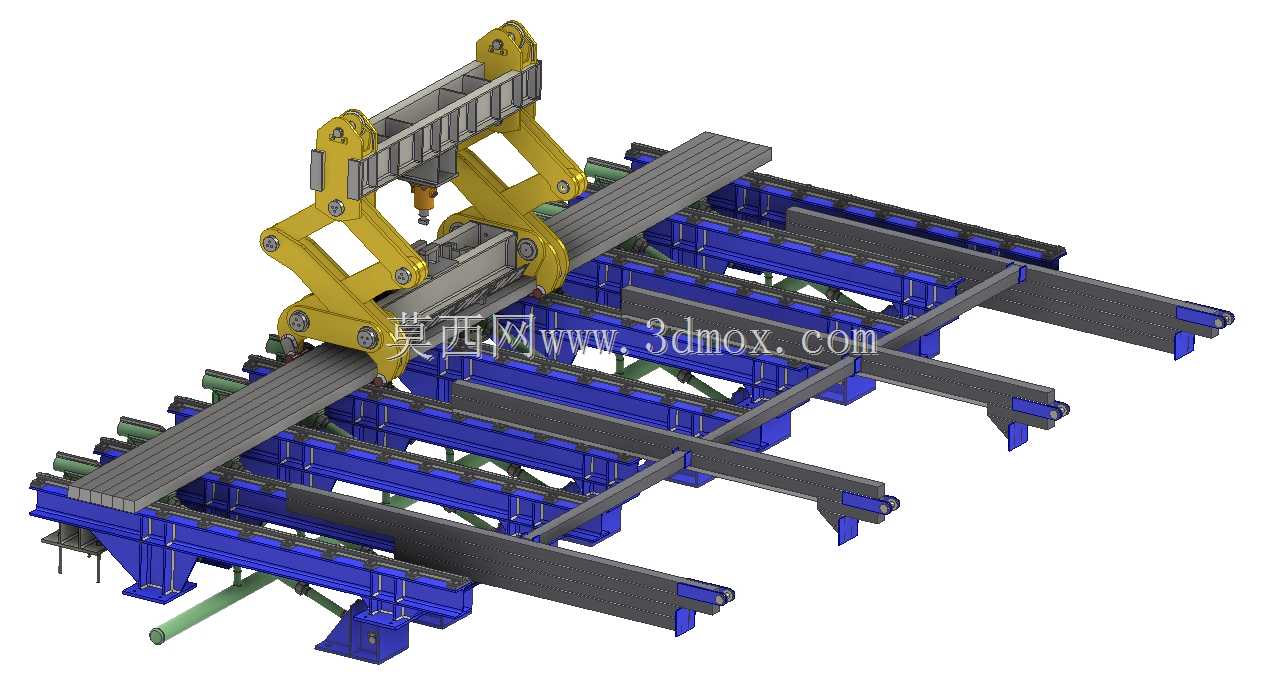

　　在长流程钢铁热轧生产环节，连铸机产出的高温钢坯需要快速输送至轧机机组完成轧制，这套成套装置正是衔接连铸工序与轧制工序的核心热送装备，覆盖钢坯从连铸输出辊道到轧机进料端的全流程转运、暂存、推送作业，整套系统直接布置在连铸车间与轧钢车间的衔接跨间，依托车间现有起重天车配合吊钳完成钢坯的转运动作，配合入炉侧的辊道、存料台架以及推料装置，实现高温钢坯的无冷态转运，大幅降低钢坯二次加热的能耗损失，避免钢坯温降过大导致的轧制负荷波动、表面氧化层过厚等问题。整套装置里的钢坯吊钳为剪式自锁结构，钳体主体采用厚板焊接成型，铰接点配置自润滑耐磨轴套，可适配4至6根并排摆放的高温钢坯同步吊运，单套吊钳额定承载重量适配常规方坯连铸线的单批次吊运重量，

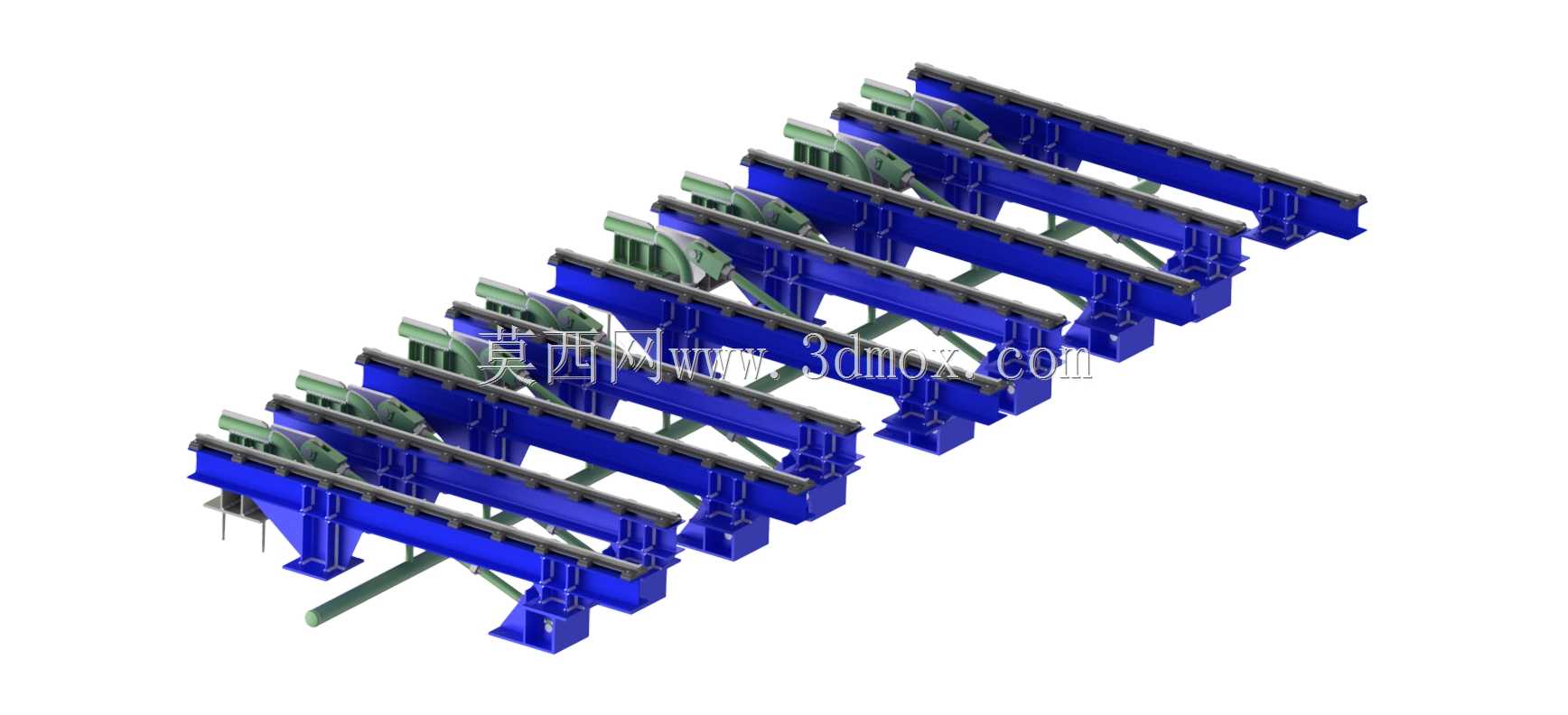

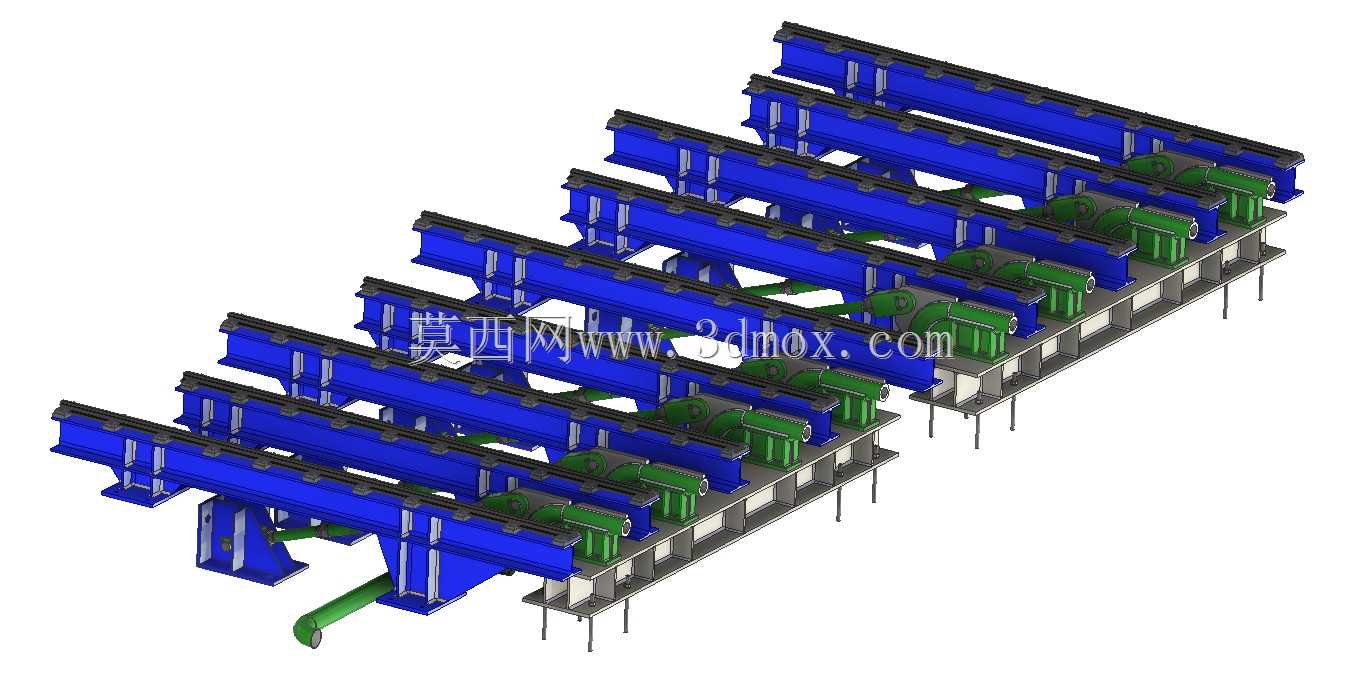

　　钳口接触位置堆焊耐高温耐磨合金，避免长期接触750摄氏度左右的高温钢坯出现钳口变形、咬合打滑的问题，吊钳上部的吊耳直接匹配车间通用天车的吊钩尺寸，无需额外配置专用吊具即可完成挂接作业，钳体的开合动作依靠吊重过程的重力自锁实现，无需额外配置液压或电气驱动元件，在高温多尘的车间环境下可靠性更高，日常维护仅需定期检查铰接轴的磨损情况以及钳口耐磨层的剥落情况即可。入炉侧的存料台架采用H型钢作为主承重梁，轨道采用重轨加工制作，台架可临时存放多组待入炉的钢坯，匹配连铸机与轧机的生产节奏差，当连铸产出速度高于轧机进料速度时，多余钢坯可临时摆放在台架上，避免出现钢坯落地需要二次吊运的问题，台架一侧配置的冷却管直接对接车间净环水系统，

　　对长期接触高温钢坯的轨道梁进行通水冷却，避免主梁长期受高温烘烤出现结构变形，台架的安装标高与连铸输出辊道、加热炉进料辊道的标高保持一致，保证钢坯在台架与辊道之间转运时无卡滞、无高度差磕碰。钢坯推料装置布置在存料台架的侧方，推头采用厚板焊接的箱型结构，推料行程适配1600mm宽度的台架存料范围，可将台架上并排摆放的钢坯逐根或者成组推送至加热炉的进料辊道上，推料装置的行走轮采用耐高温铸钢材质，沿台架侧方的专用导轨运行，驱动采用电机减速机配合齿轮齿条传动，保证推料过程的速度平稳，避免推力过大导致钢坯偏移辊道中心，整套推料装置的安装边界预留足够的检修空间，侧方距离车间立柱的净距满足日常检修更换行走轮、润滑传动部件的操作需求，

　　推头与钢坯接触的端面安装可拆卸的耐磨挡板，磨损后可直接更换无需整体修复推头结构。整套装置的结构设计充分考虑热轧车间的高温、多氧化铁皮、重载的作业环境，所有受力结构件均通过载荷校核，铰接位置均配置防尘密封结构，避免氧化铁皮进入铰接面造成异常磨损，所有润滑点均采用集中引至低温区域的布置方式，运维人员无需靠近高温钢坯区域即可完成日常注油保养作业。在三维建模过程中，整套装置的所有结构件均按实际加工尺寸建模，焊接件的焊缝位置、螺栓连接的通孔位置、外购标准件的安装接口均与实际加工图纸保持一致，可直接用于后续的工程出图、结构校核、作业模拟验证，也可用于热轧车间热送线改造的方案演示、安装工序模拟，帮助施工人员提前预判安装过程中可能出现的结构干涉、吊装空间不足等问题，减少现场安装的整改工作量。
