CoreXY结构大尺寸3D打印设备结构设计

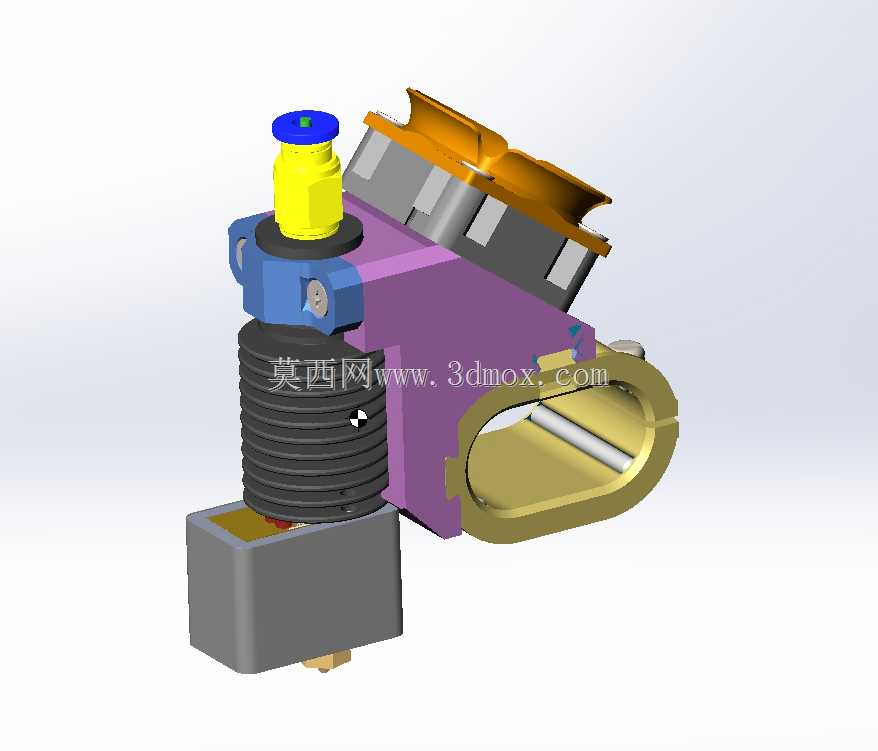

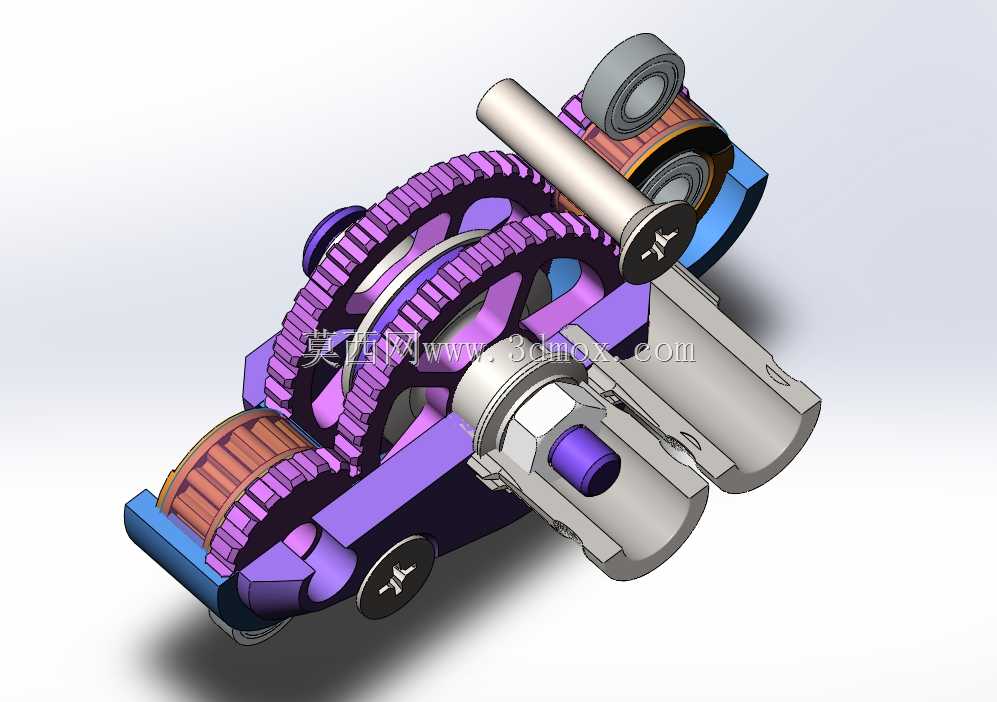

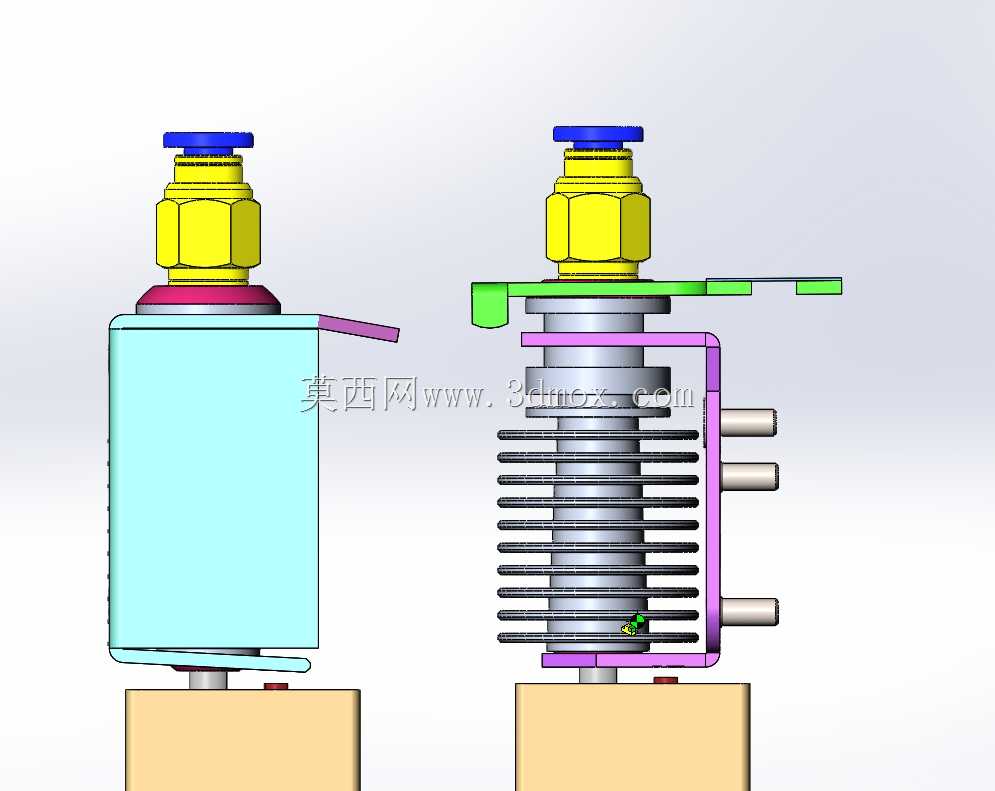

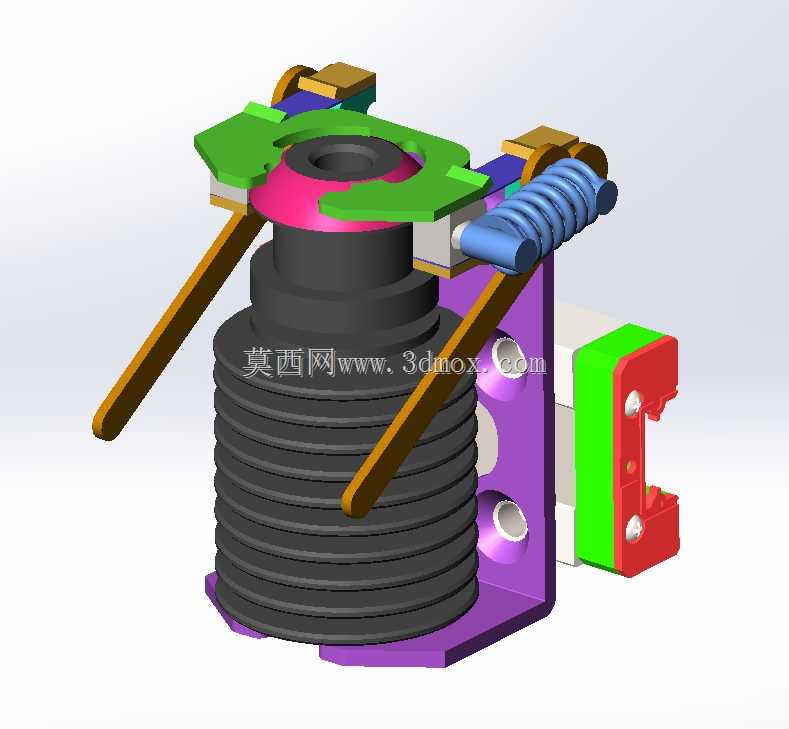

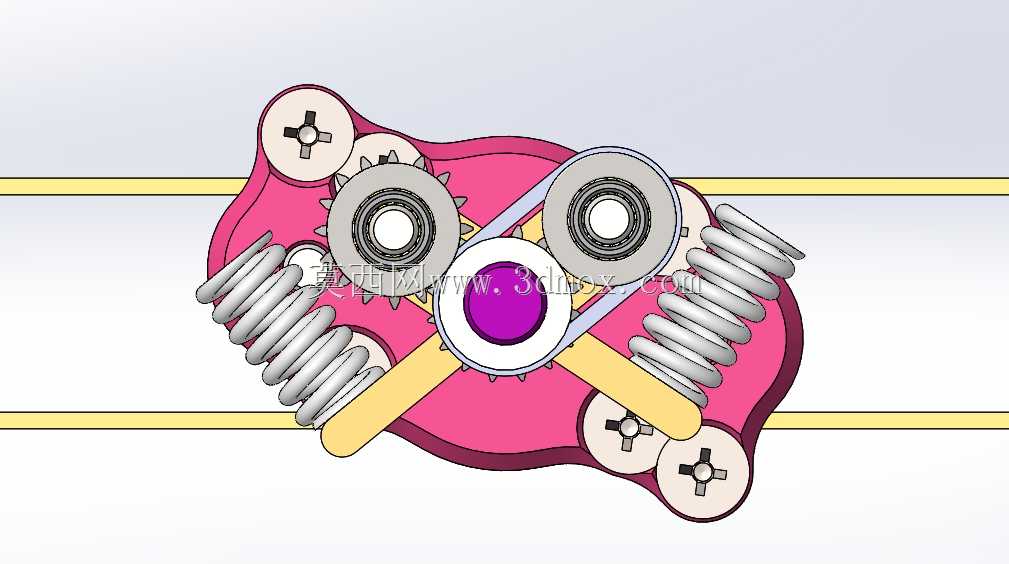

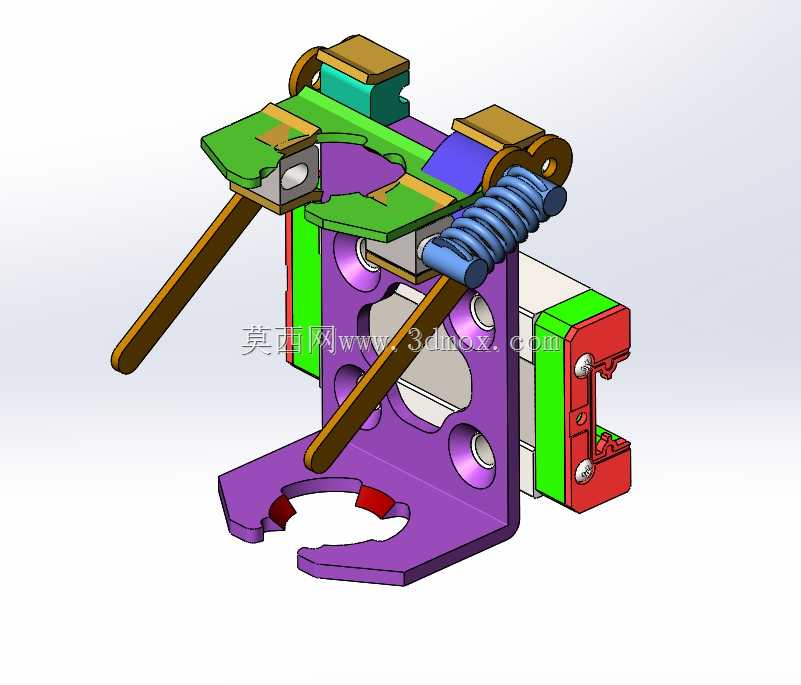

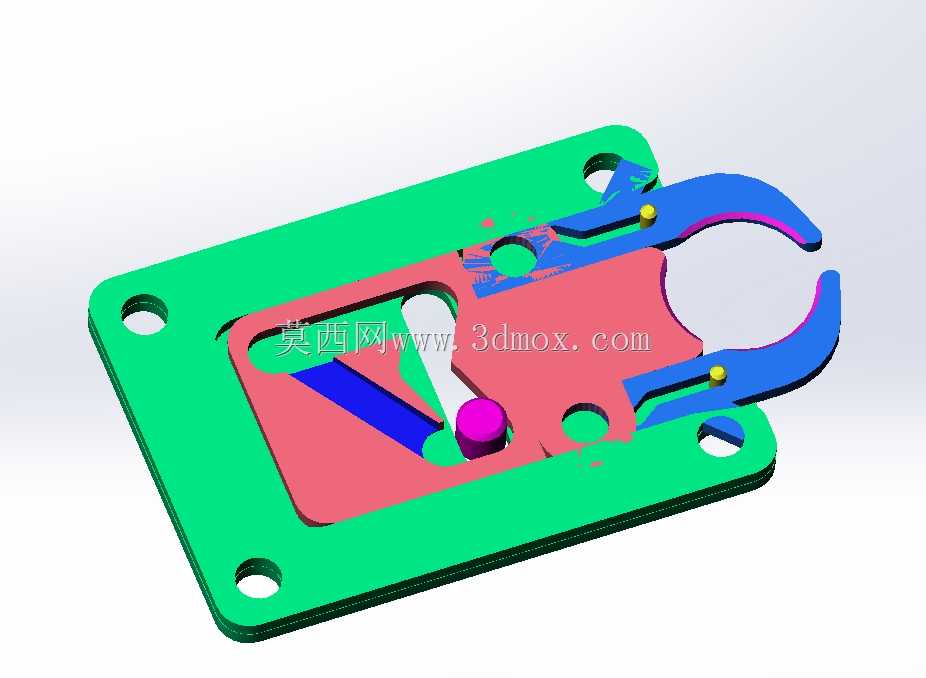

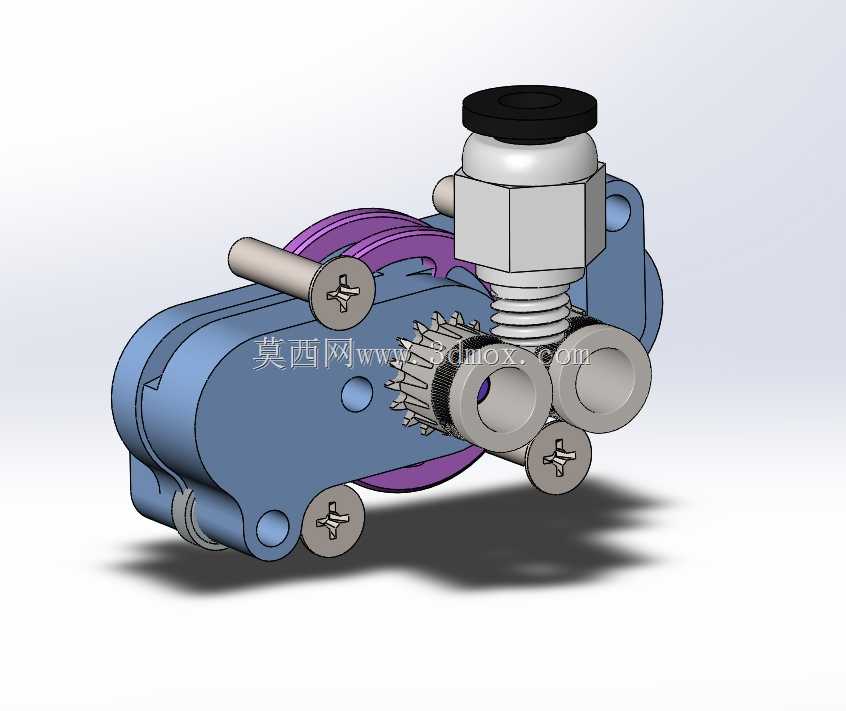

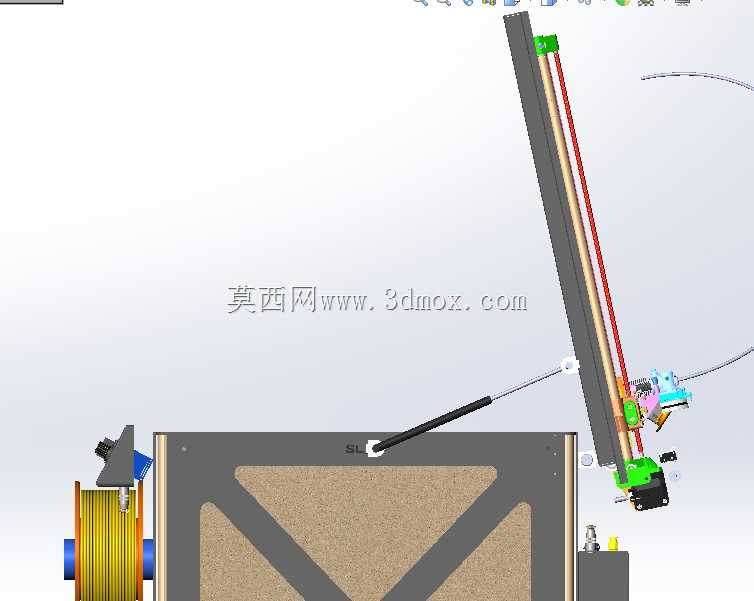

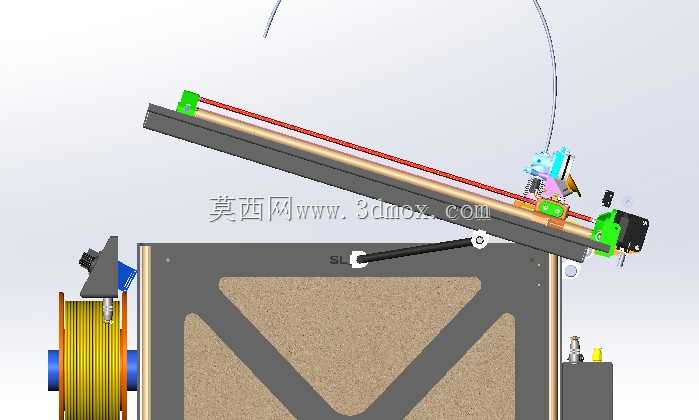

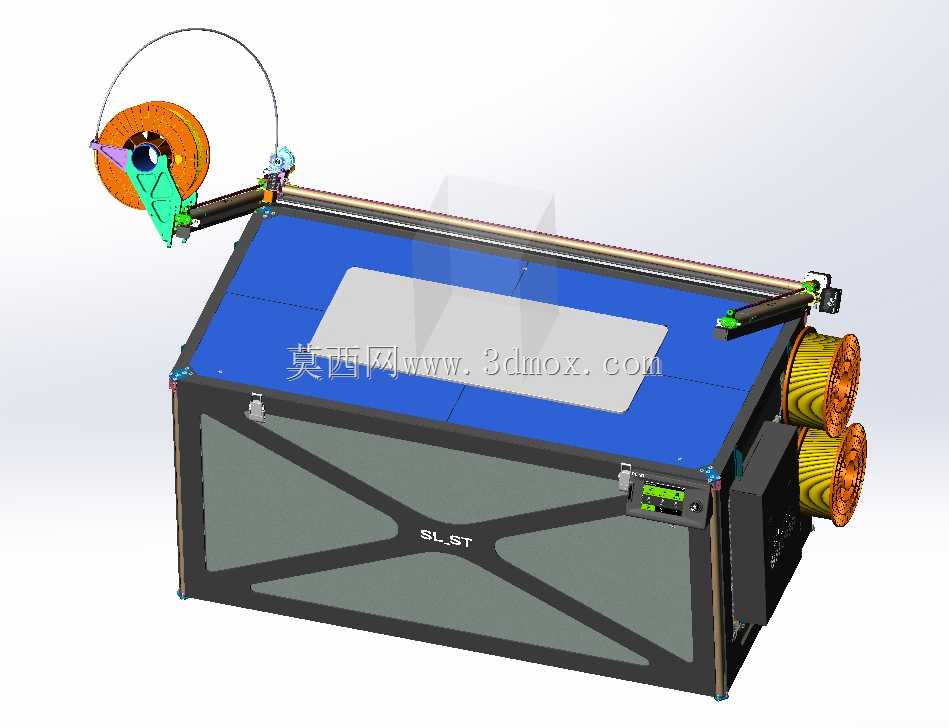

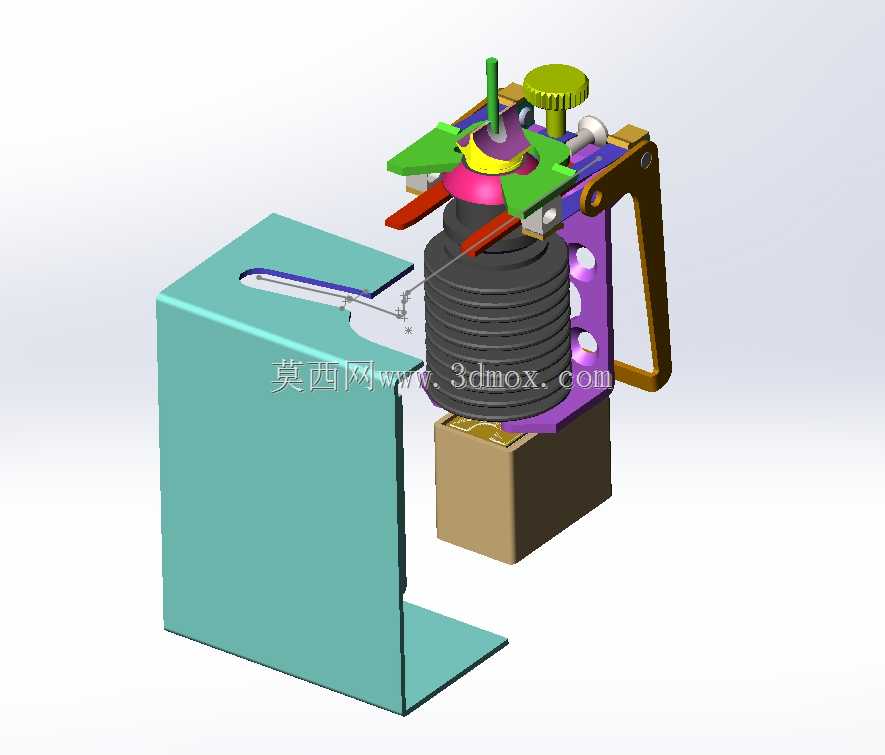

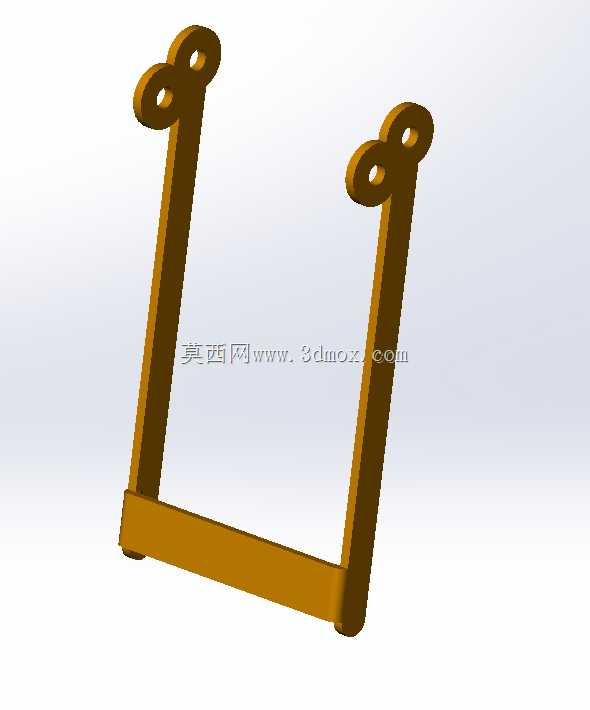

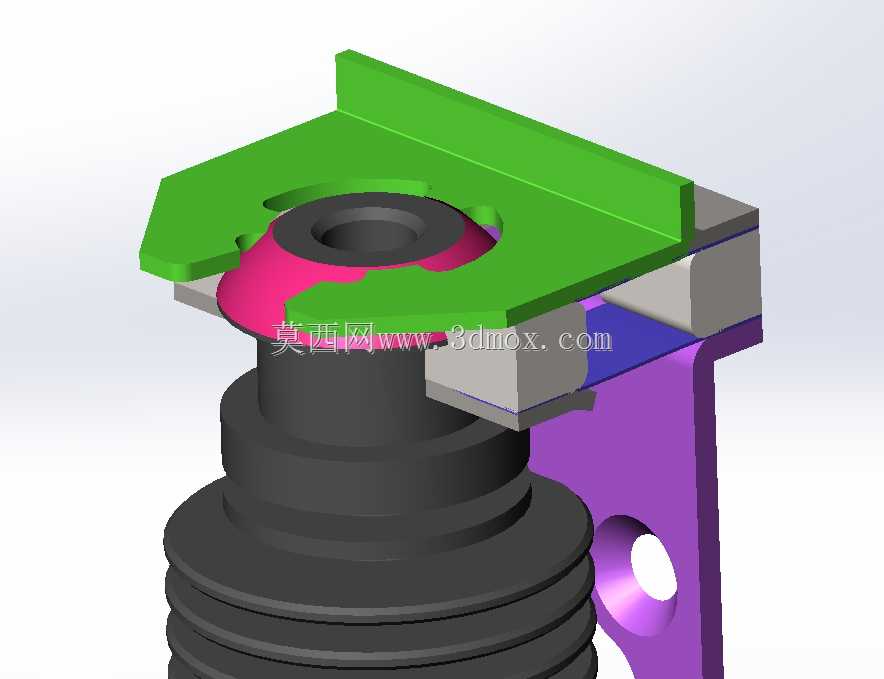

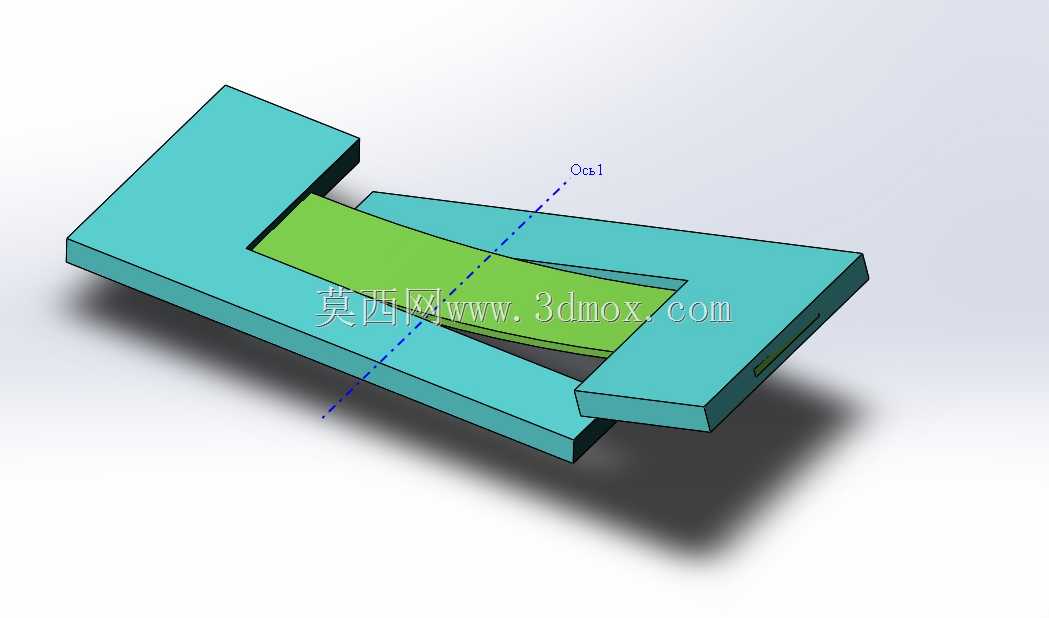

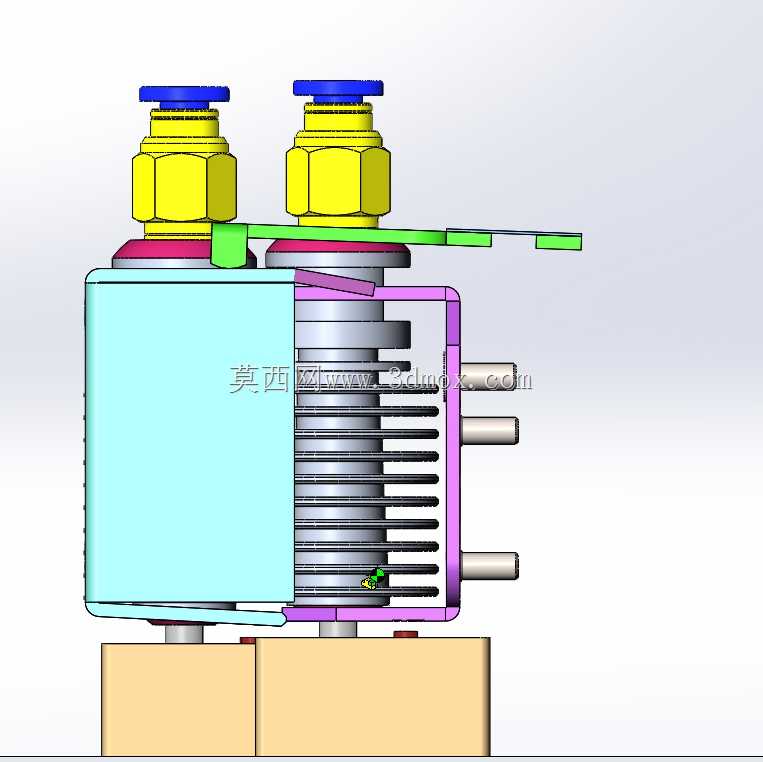

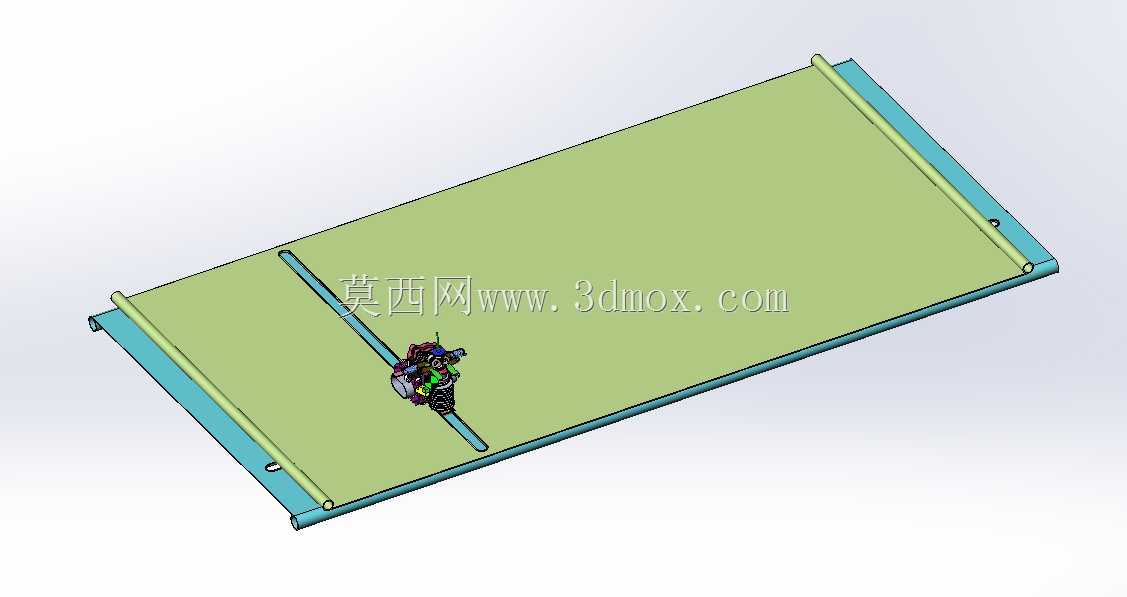

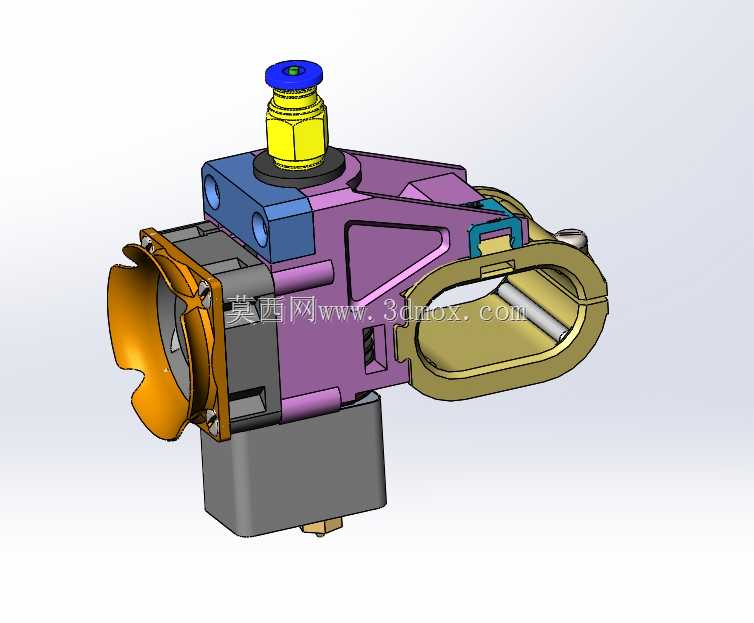

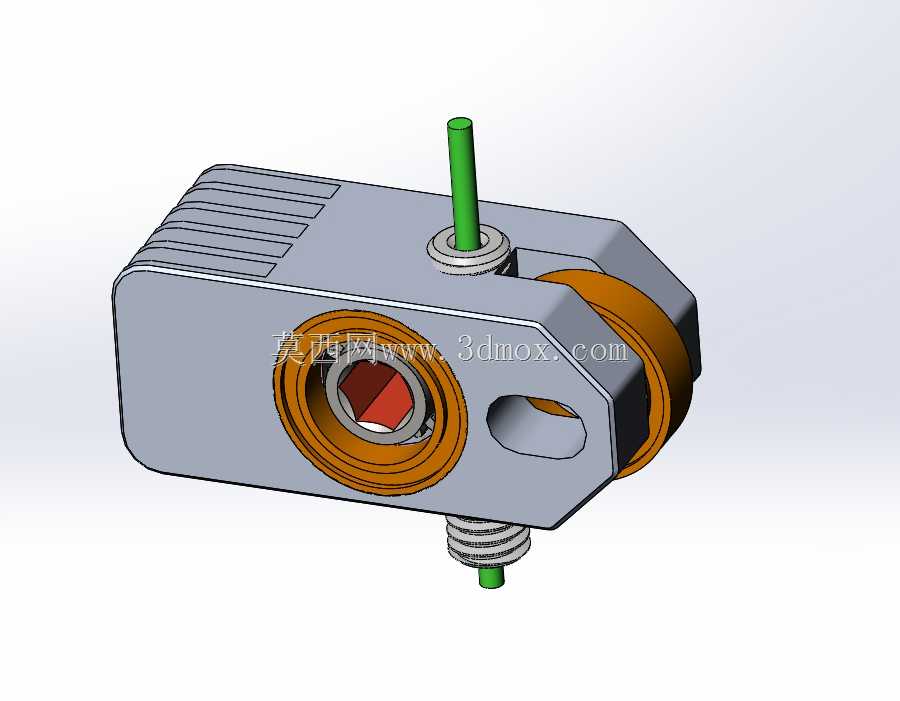

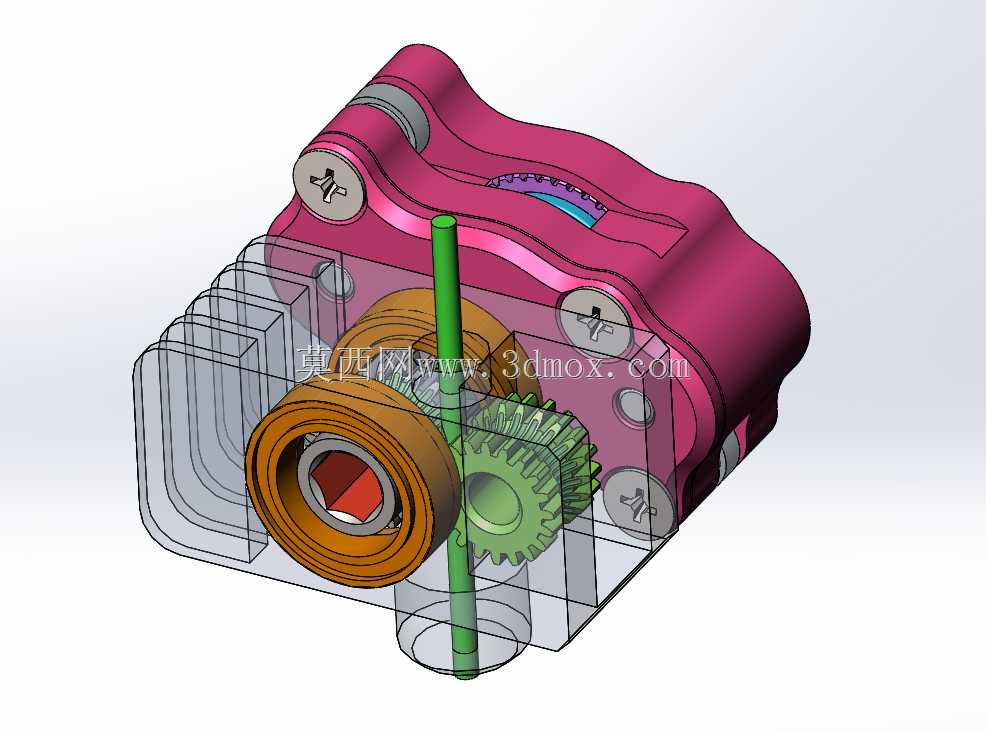

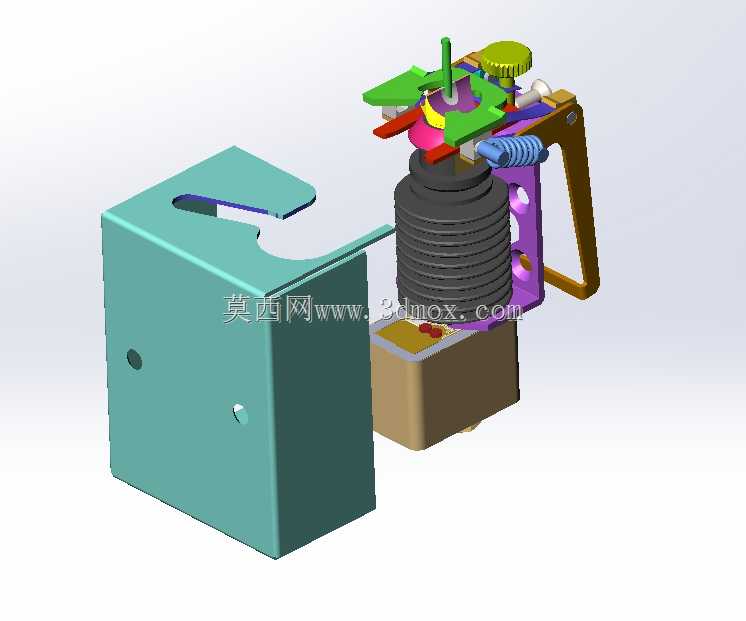

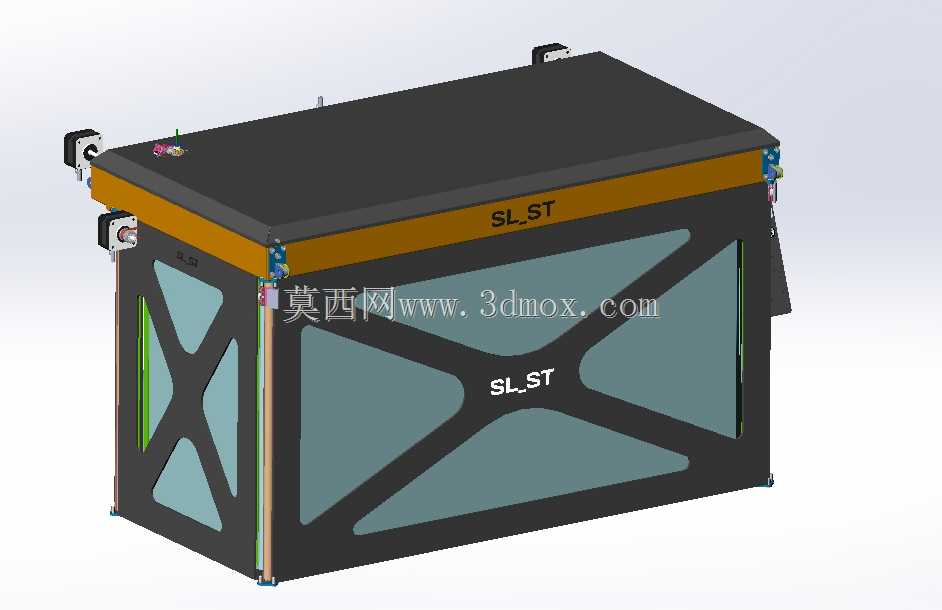

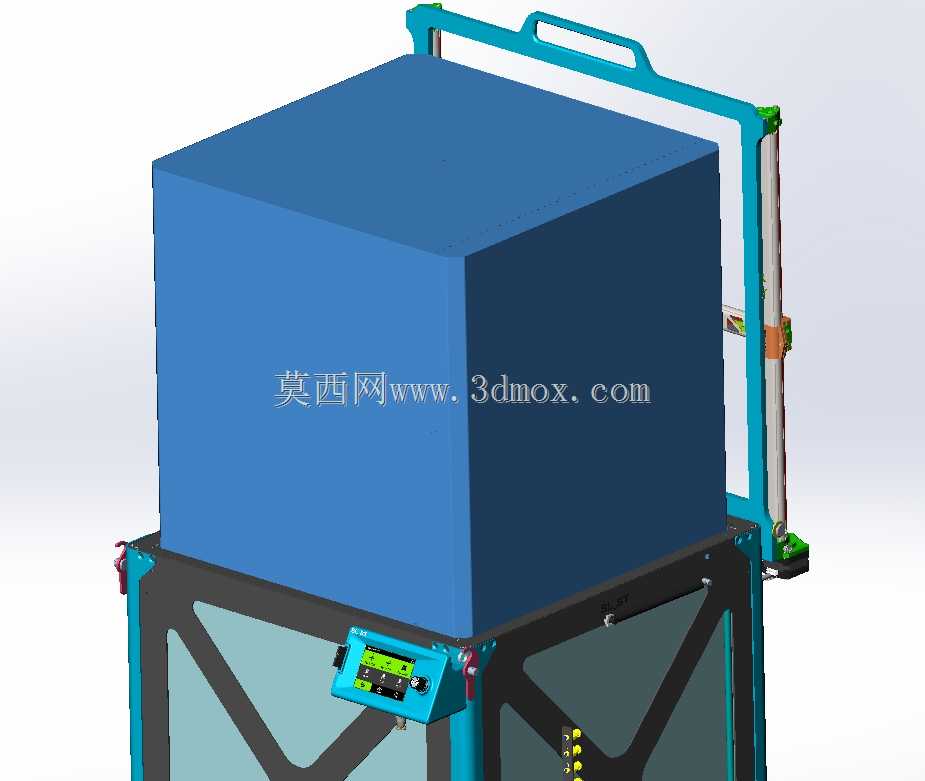

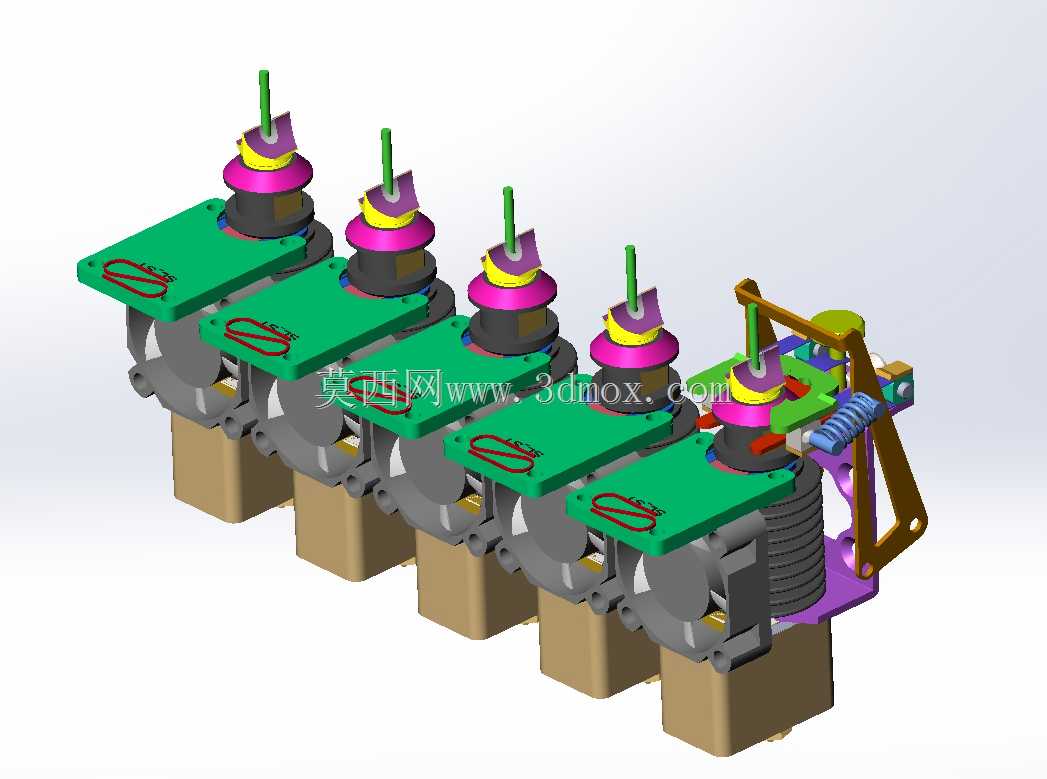

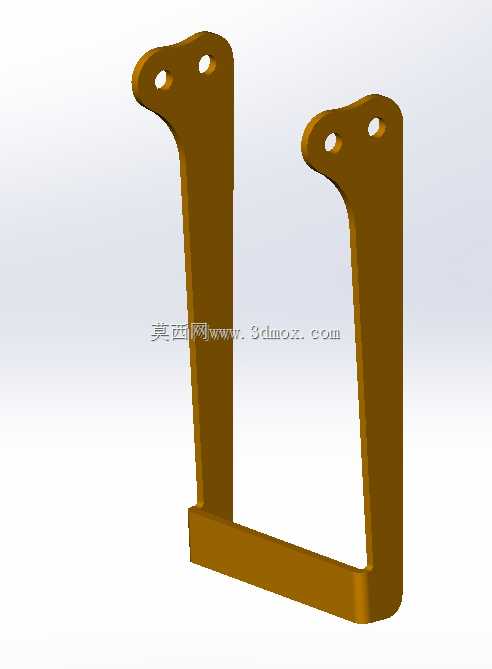

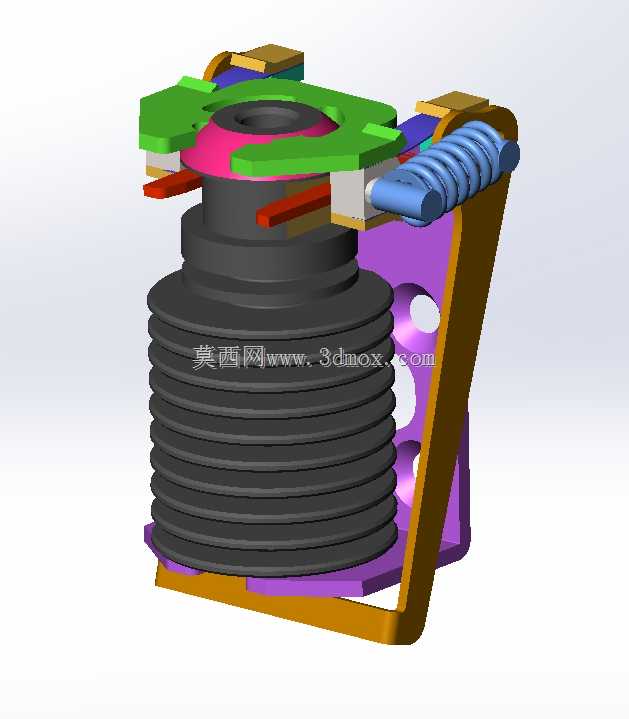

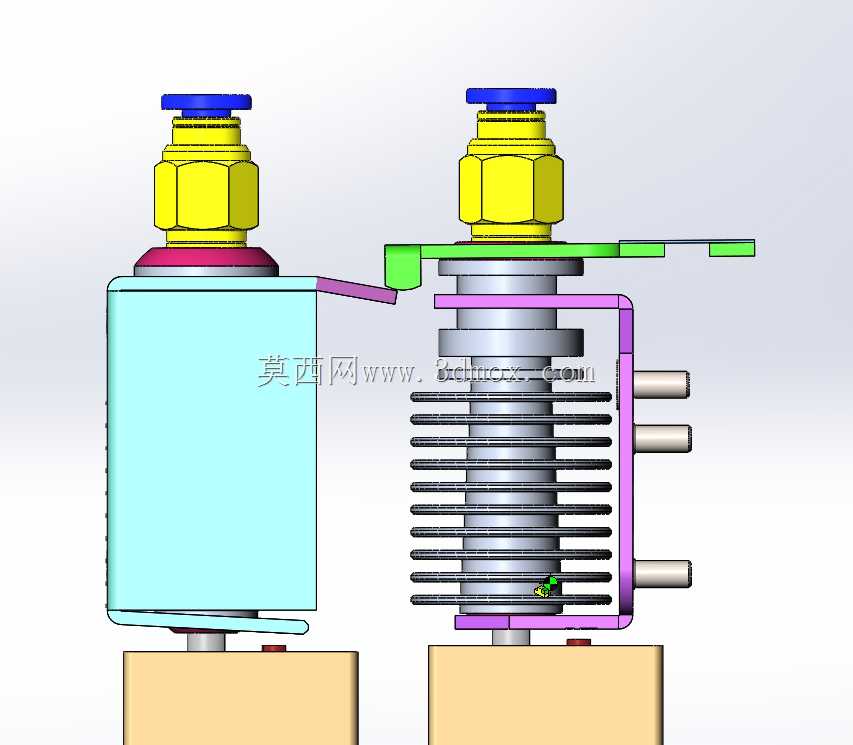

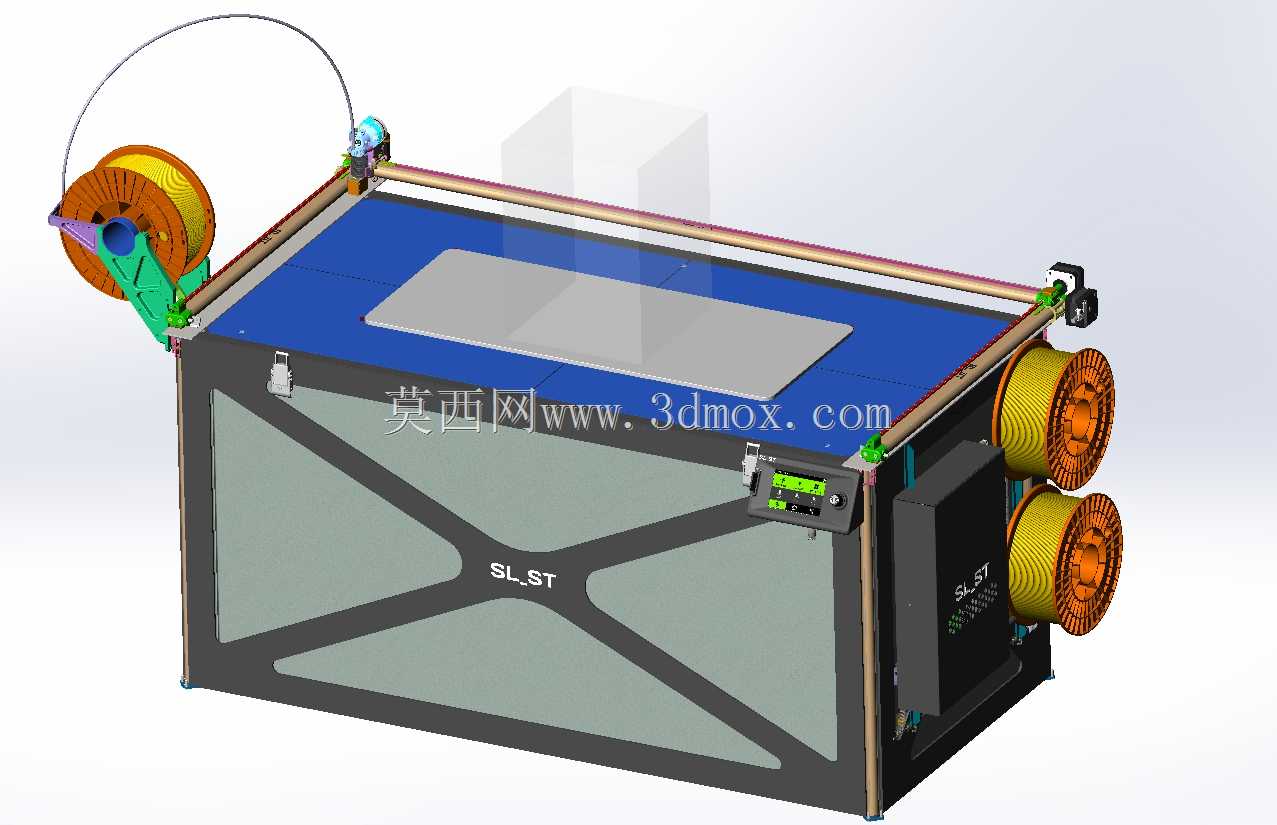

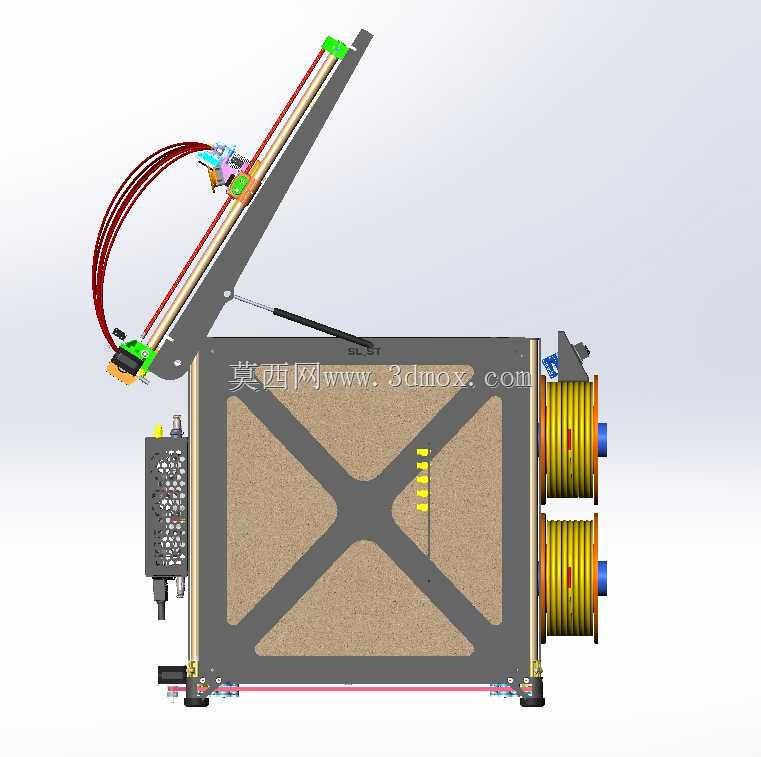

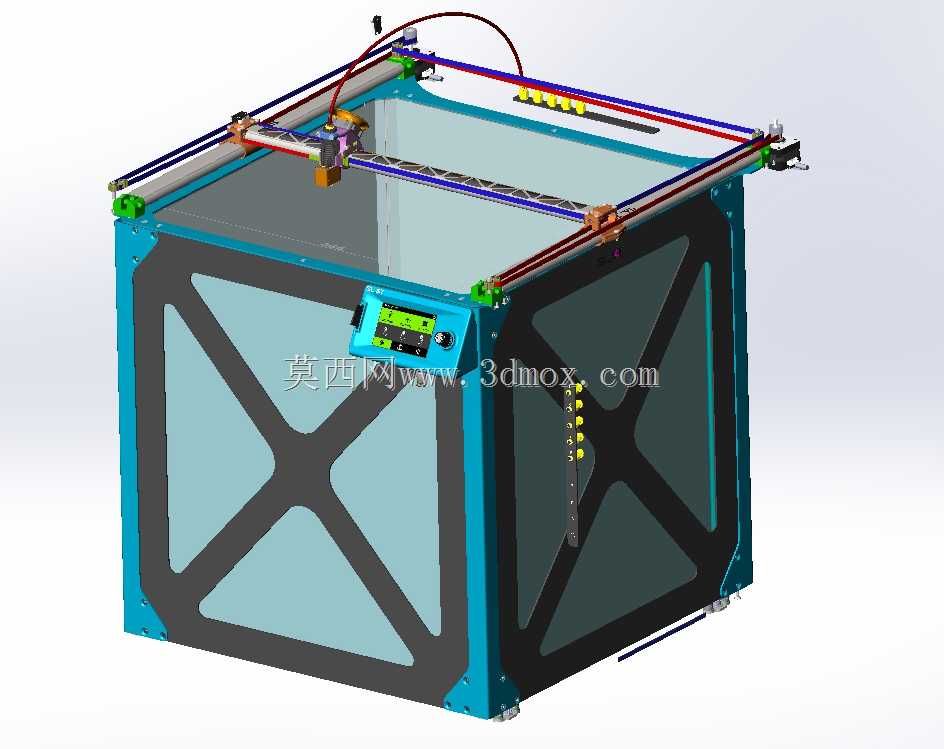

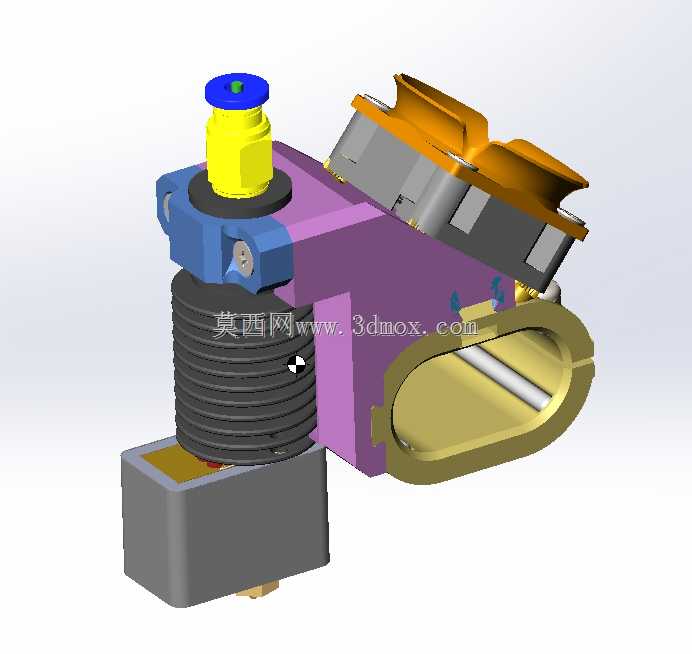

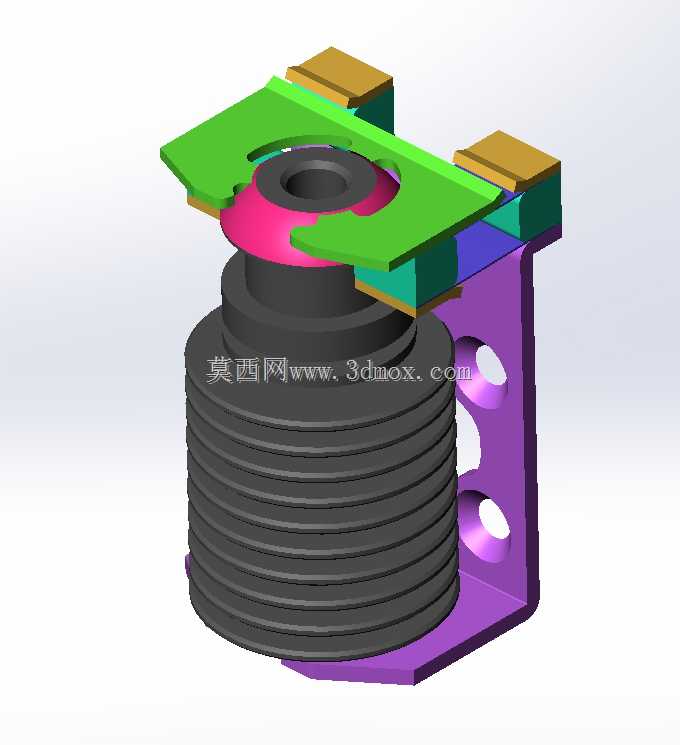

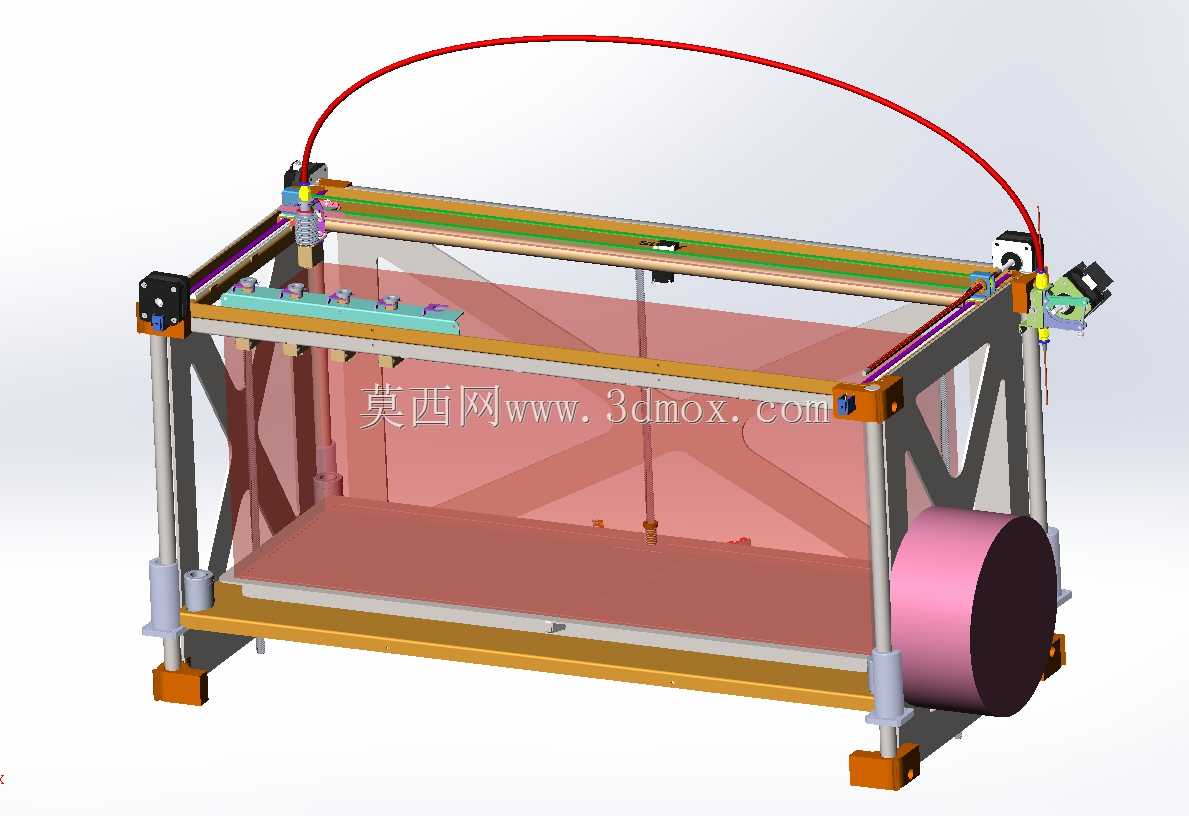

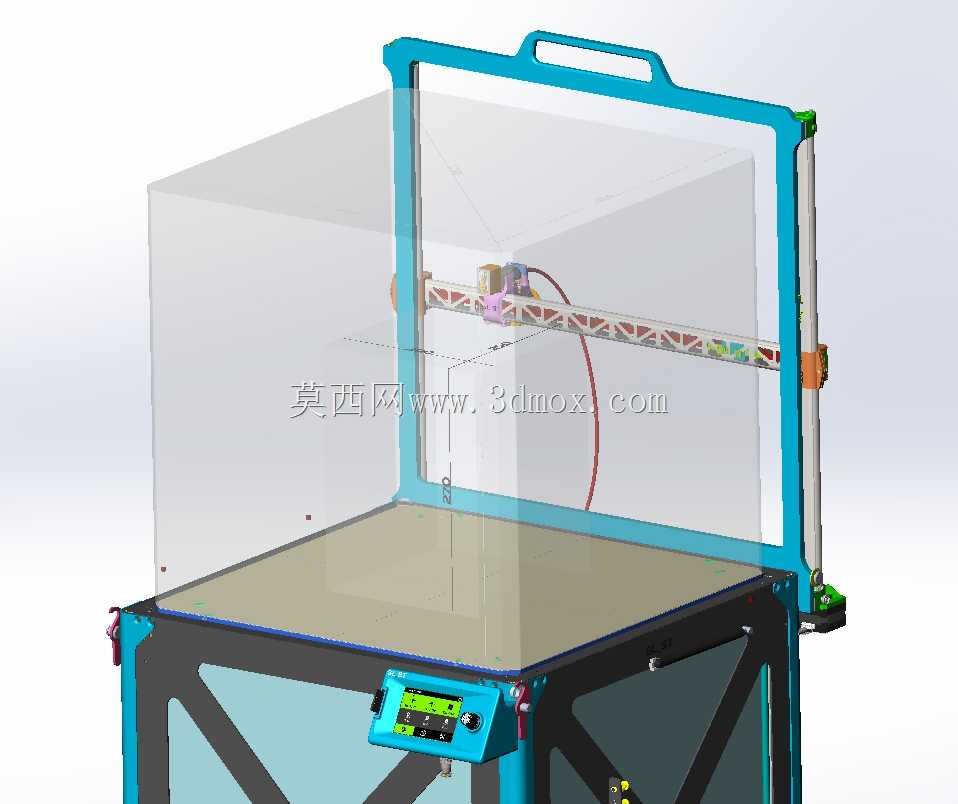

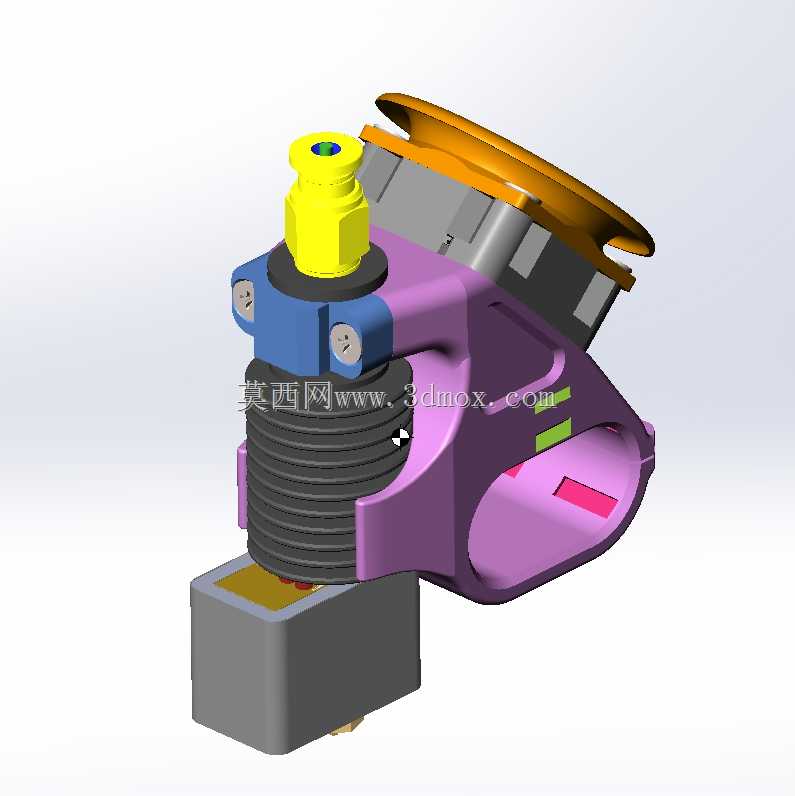

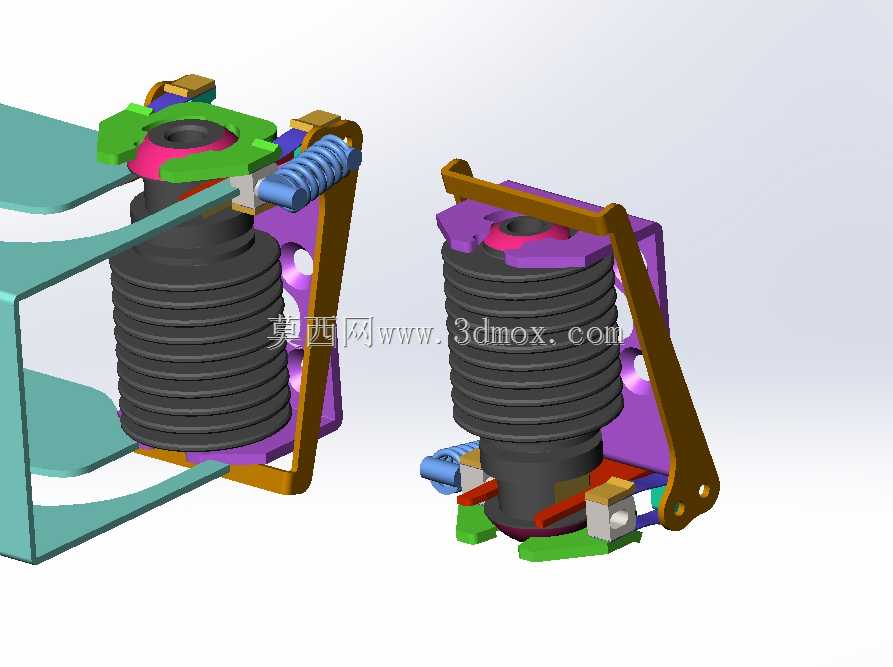

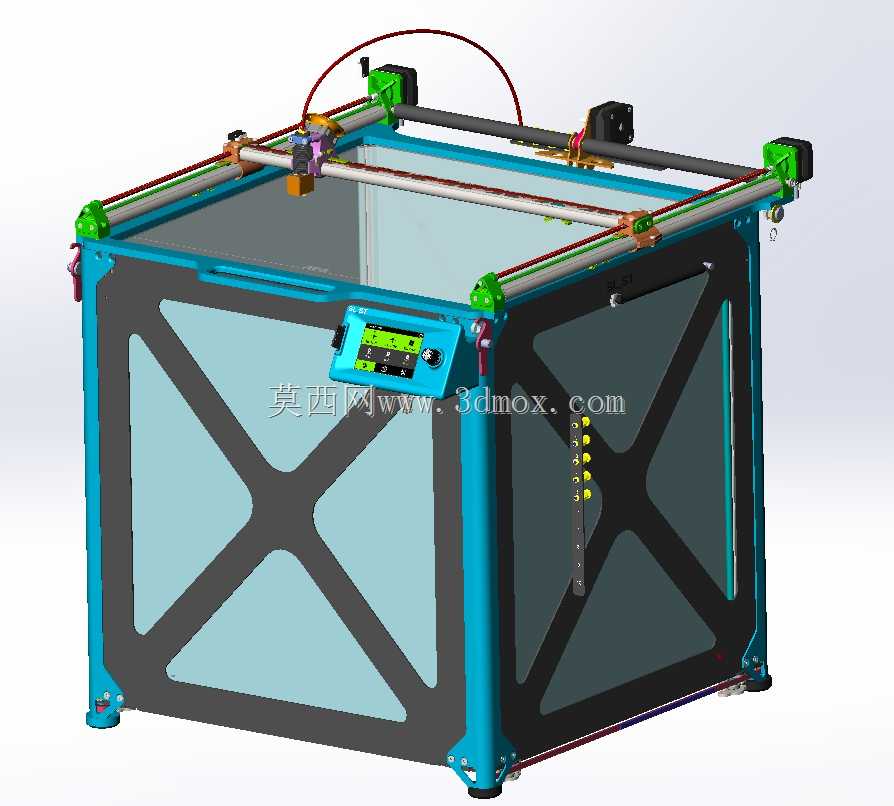

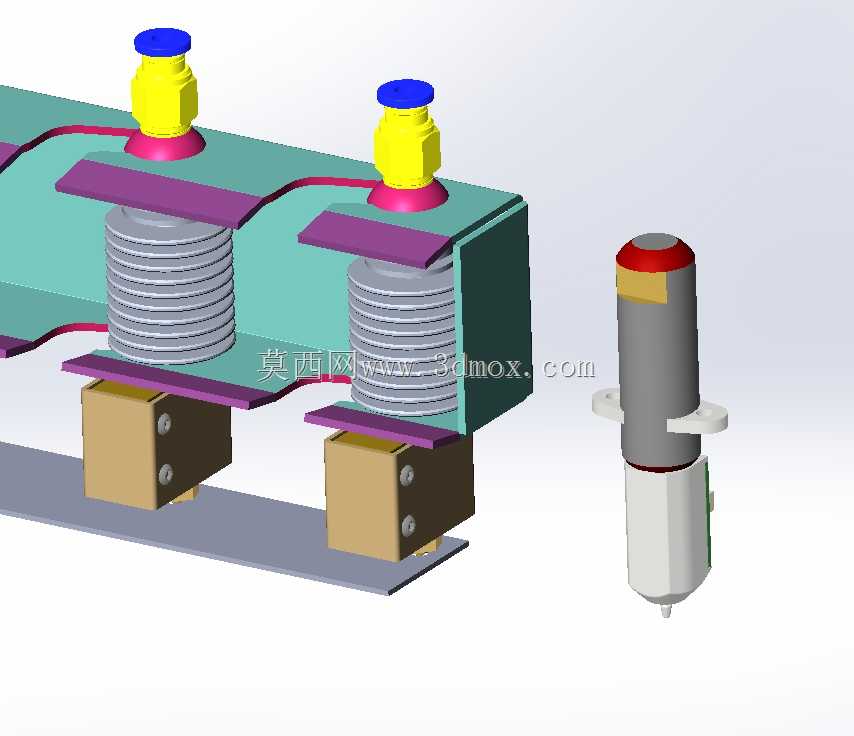

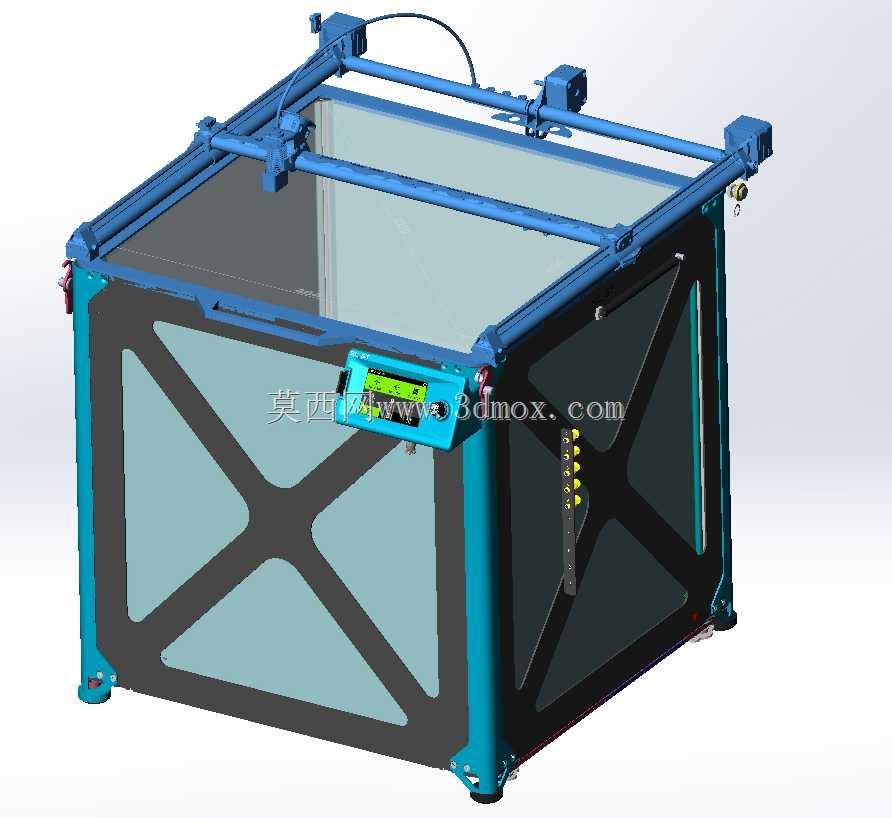

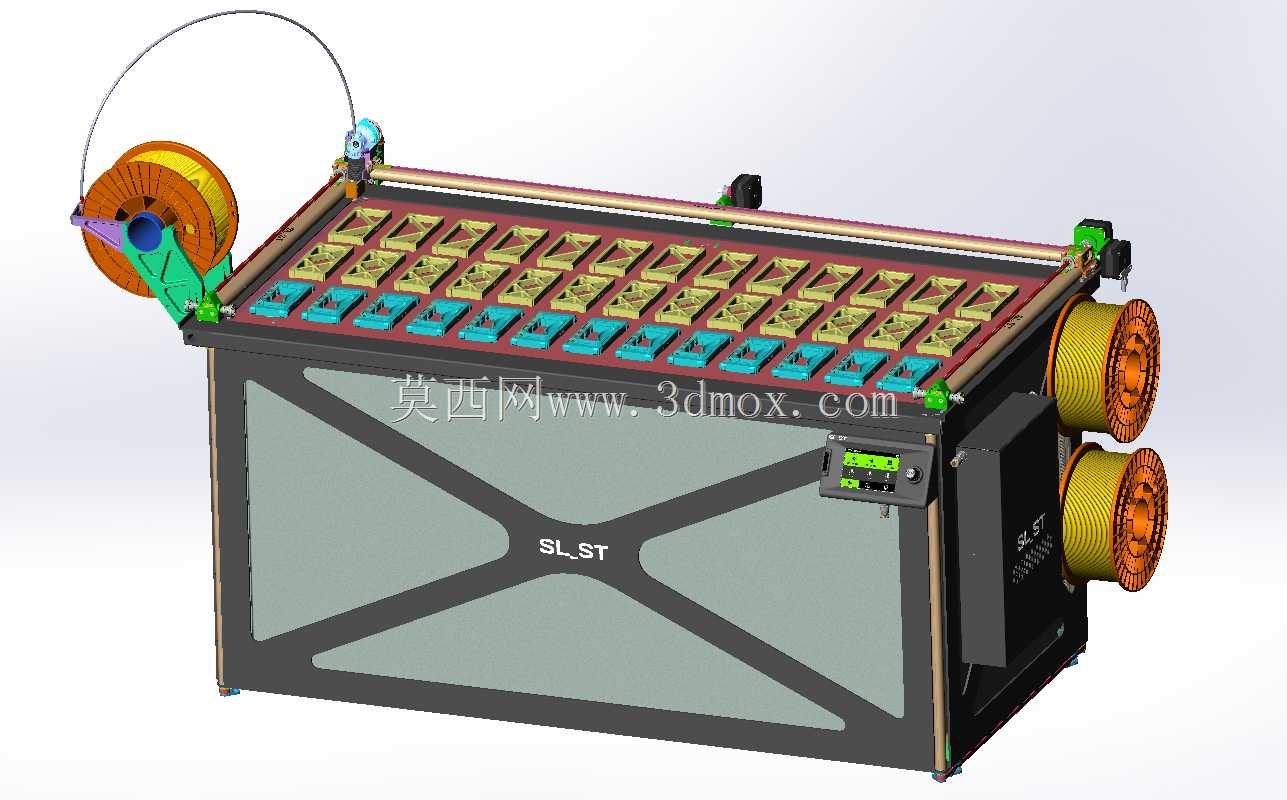

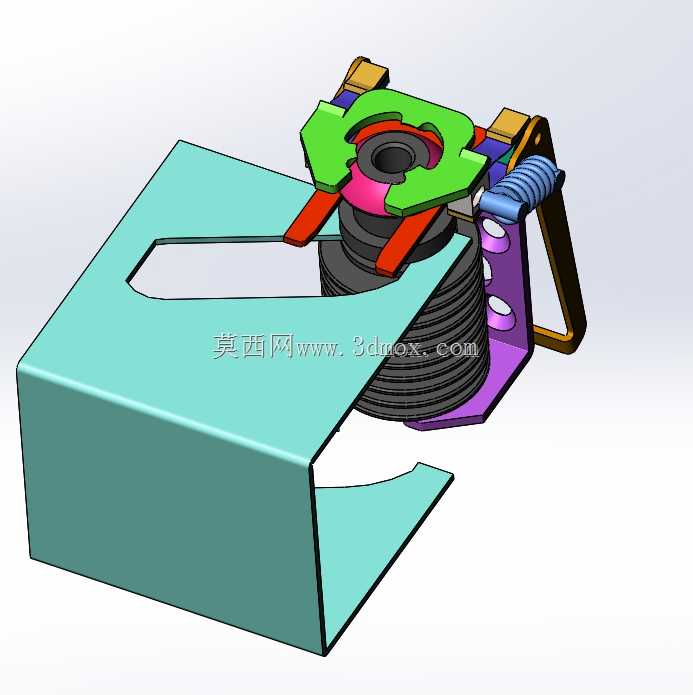

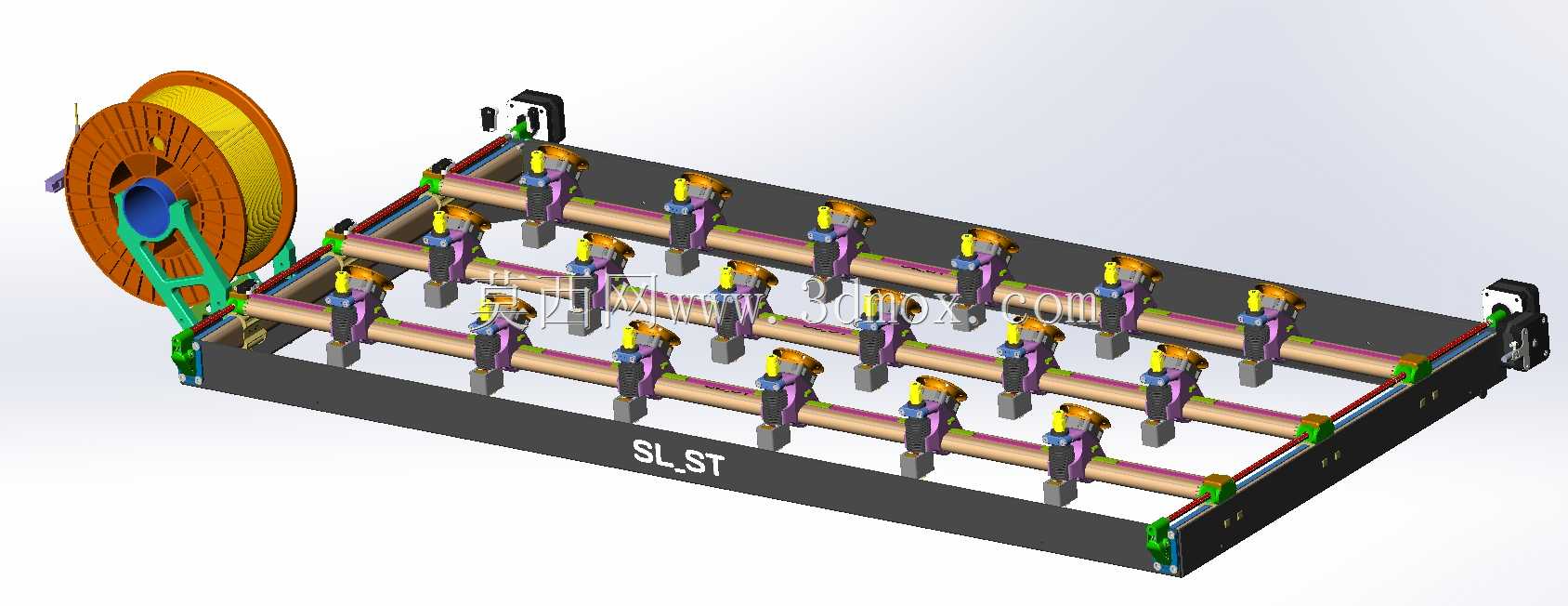

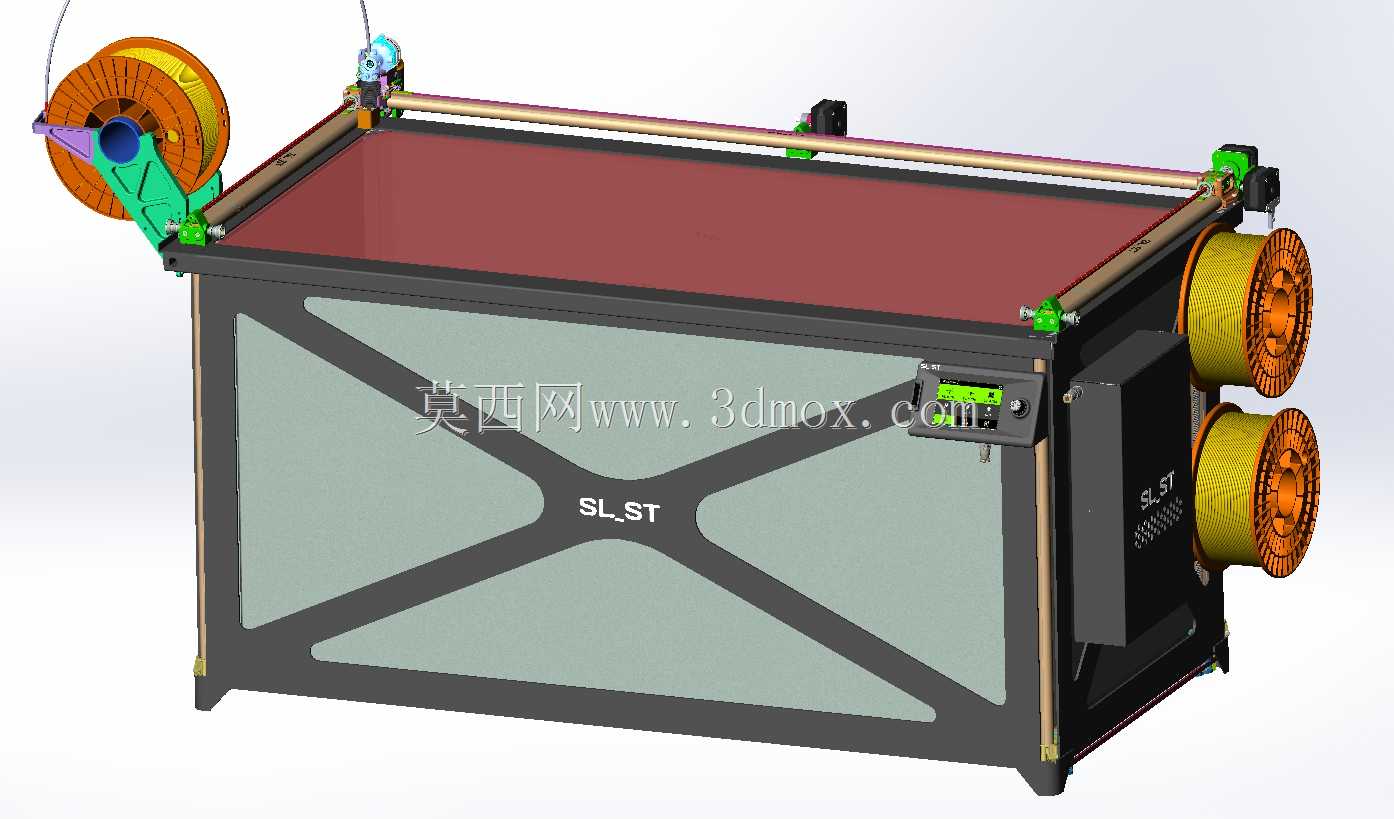

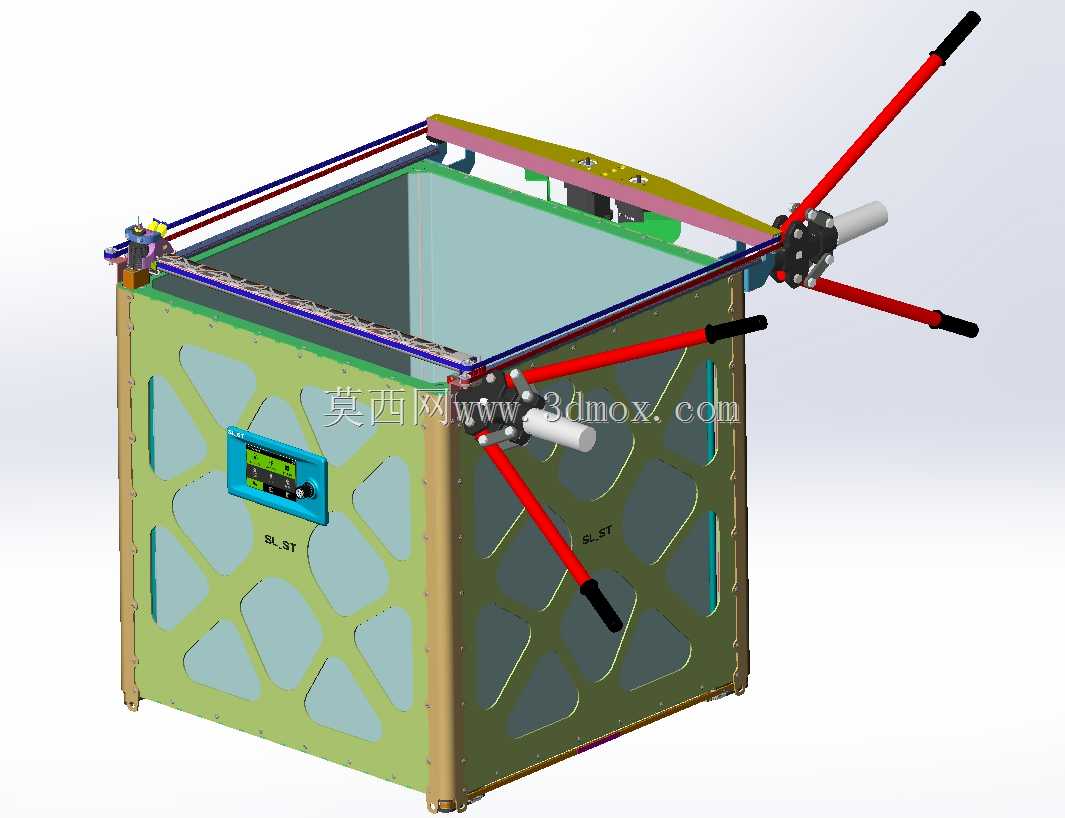

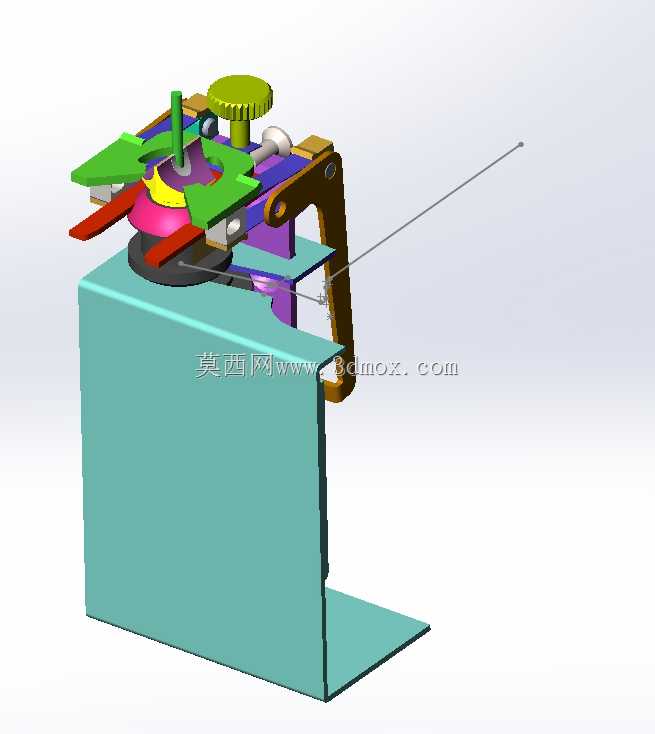

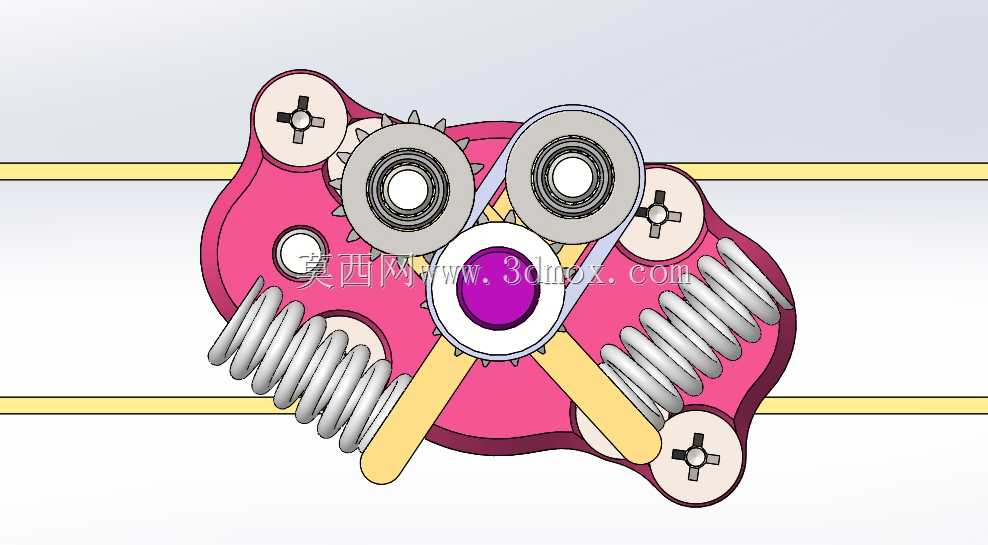

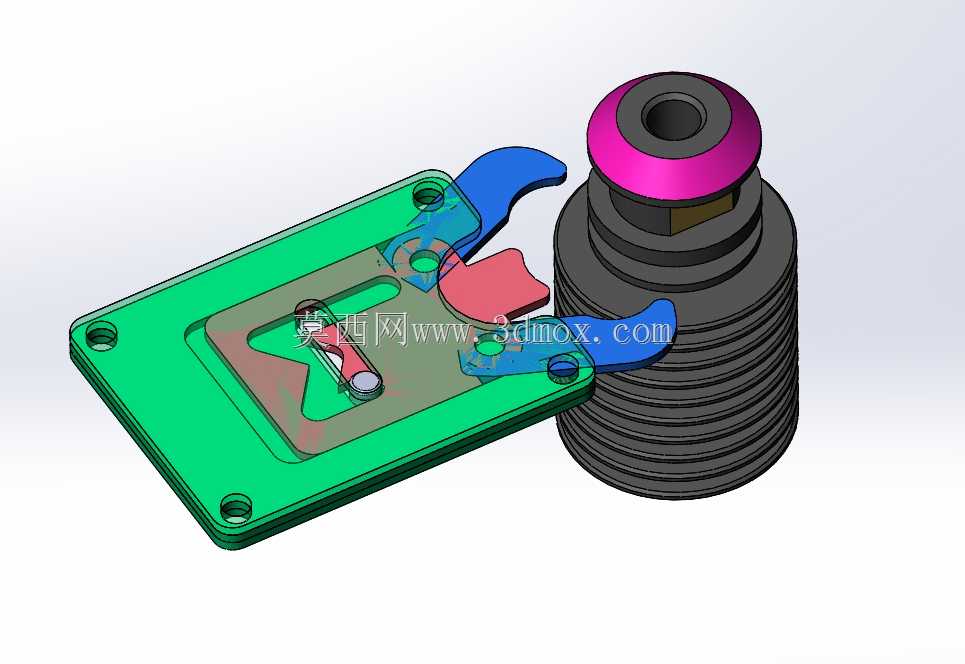

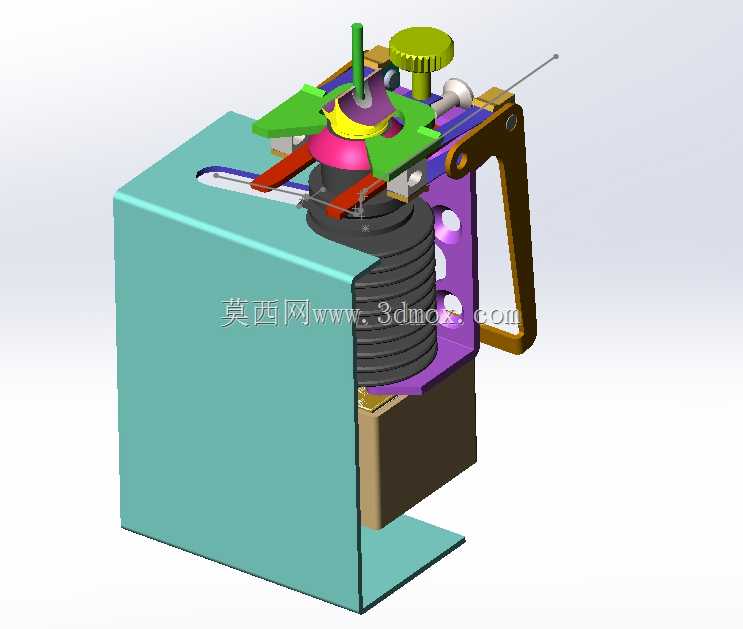

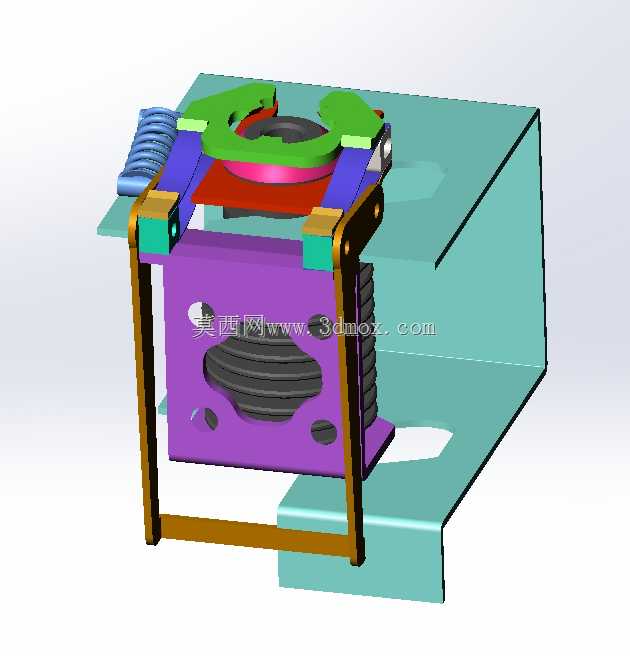

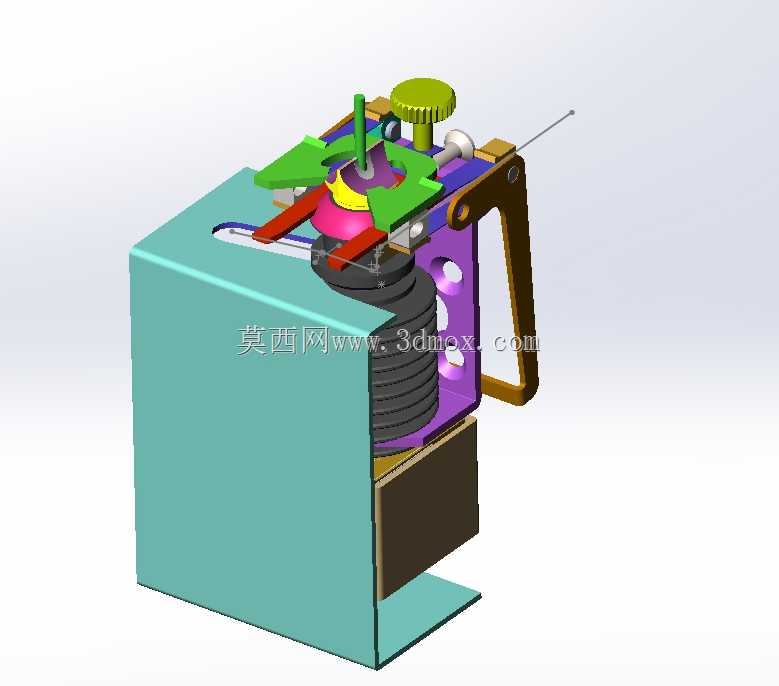

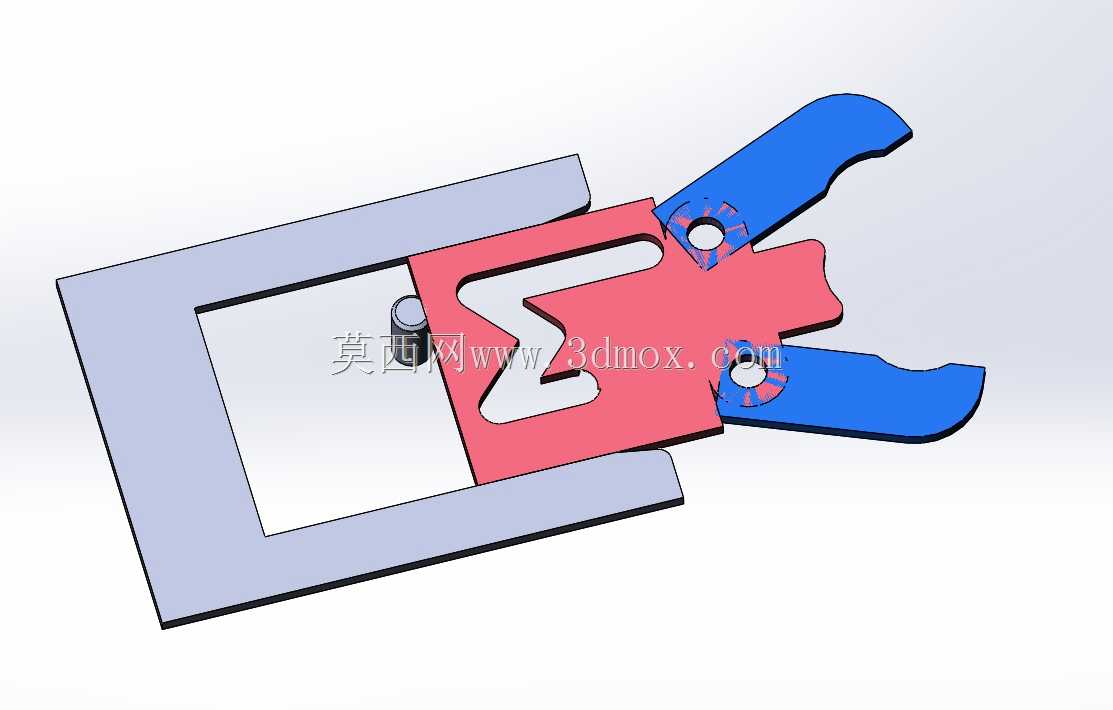

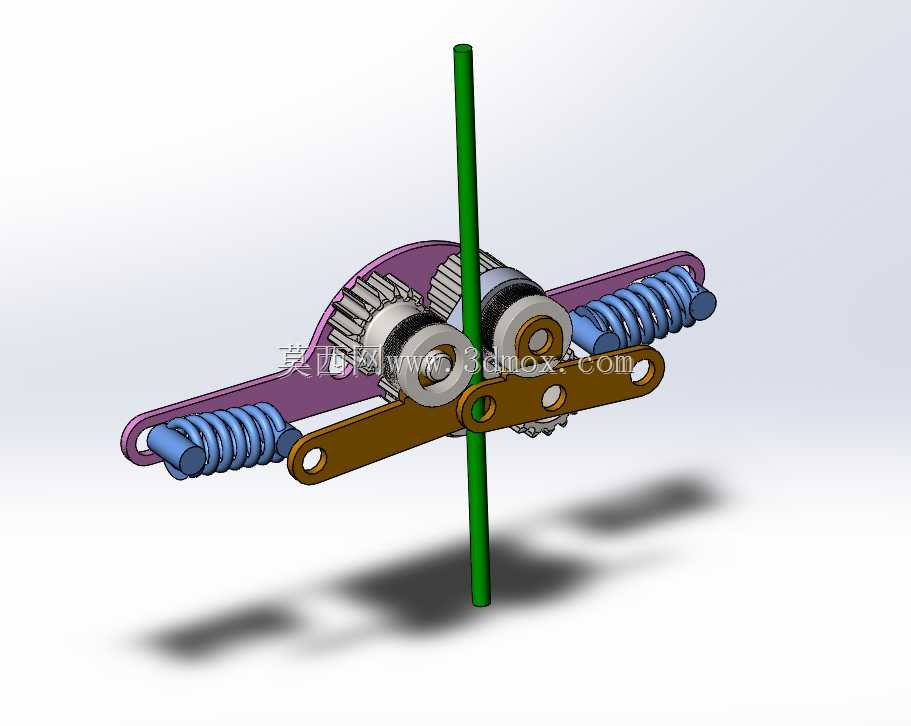

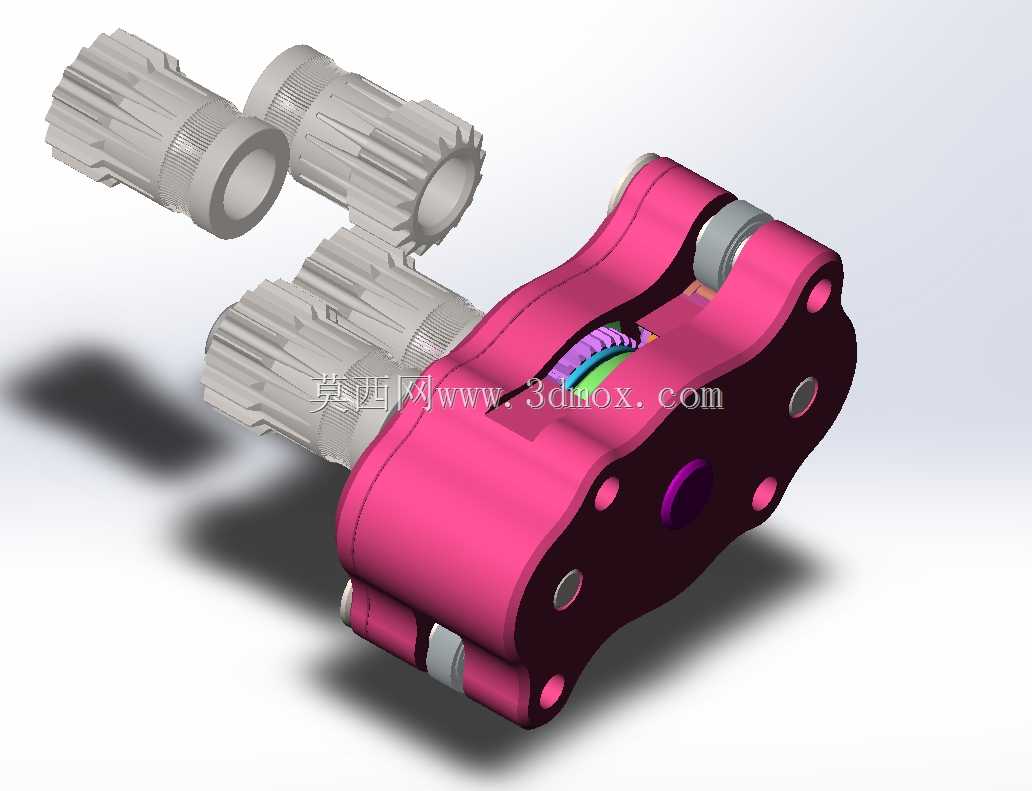

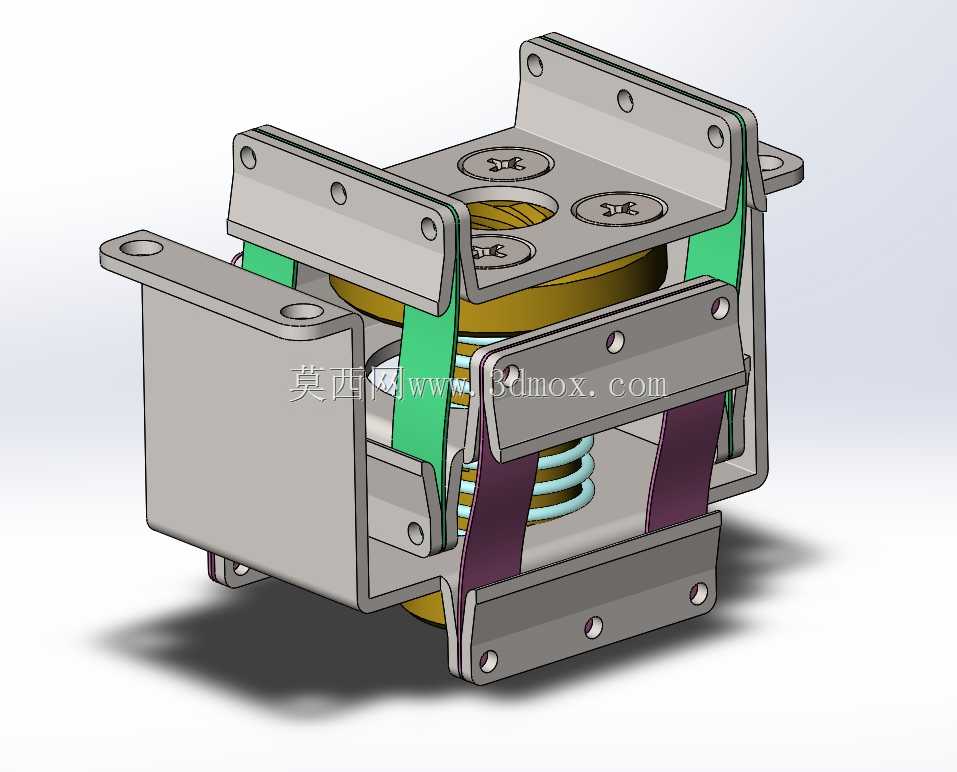

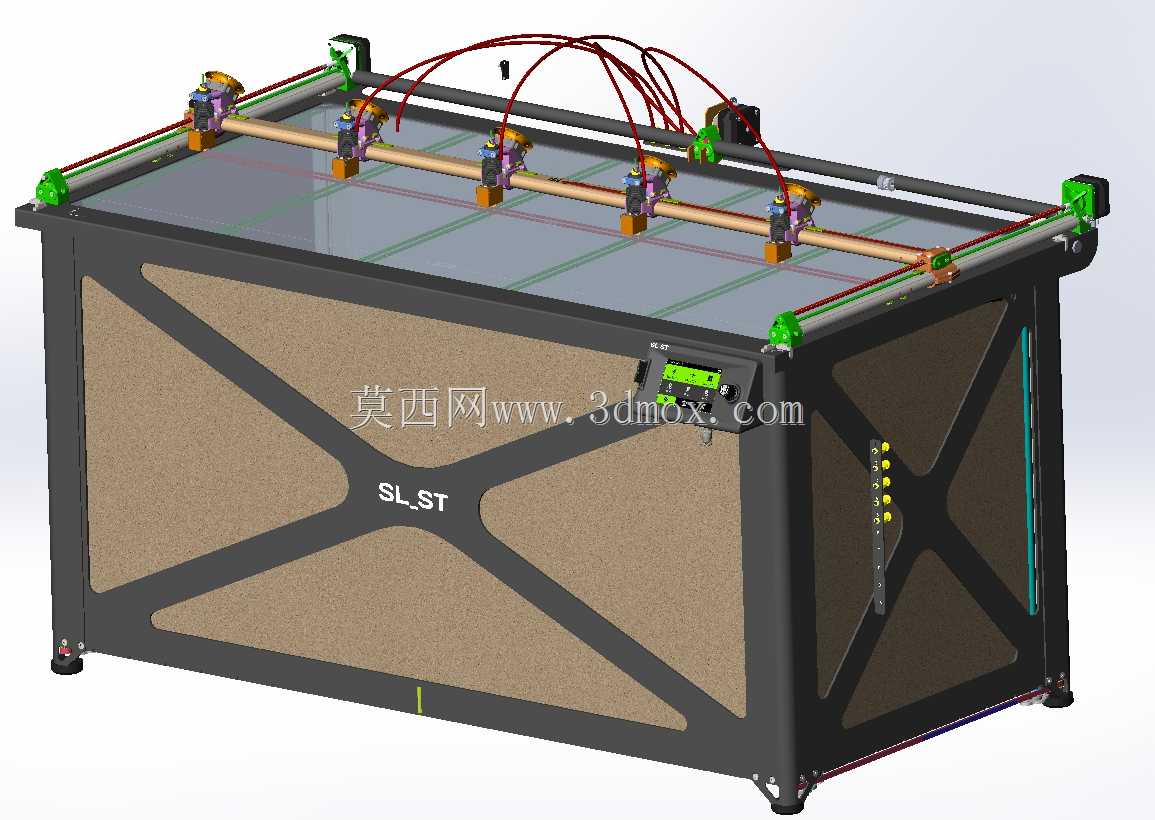

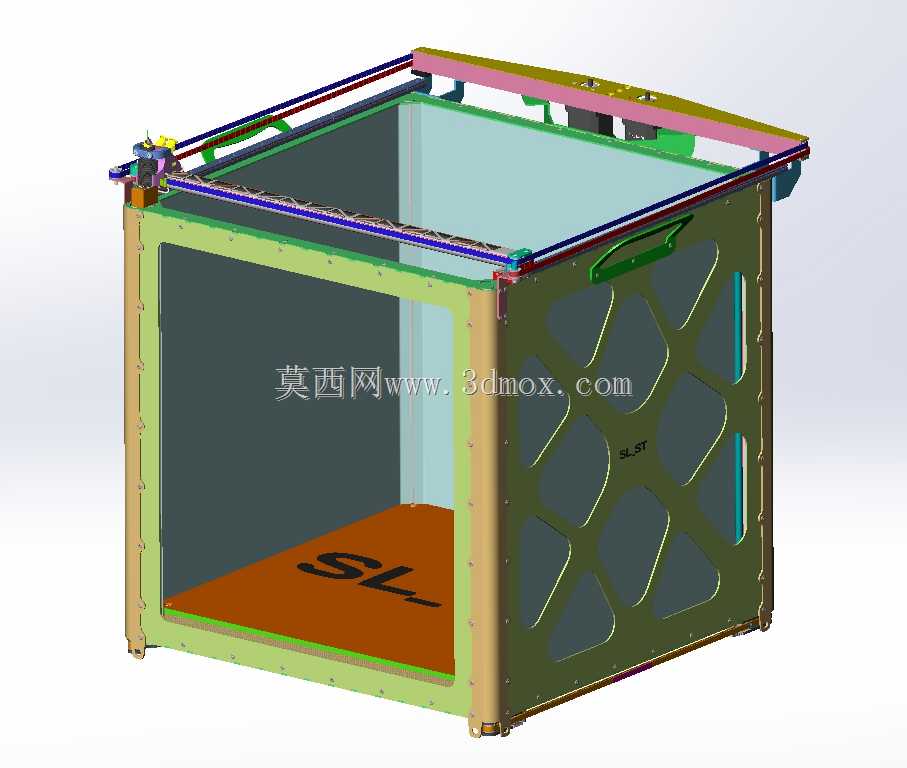

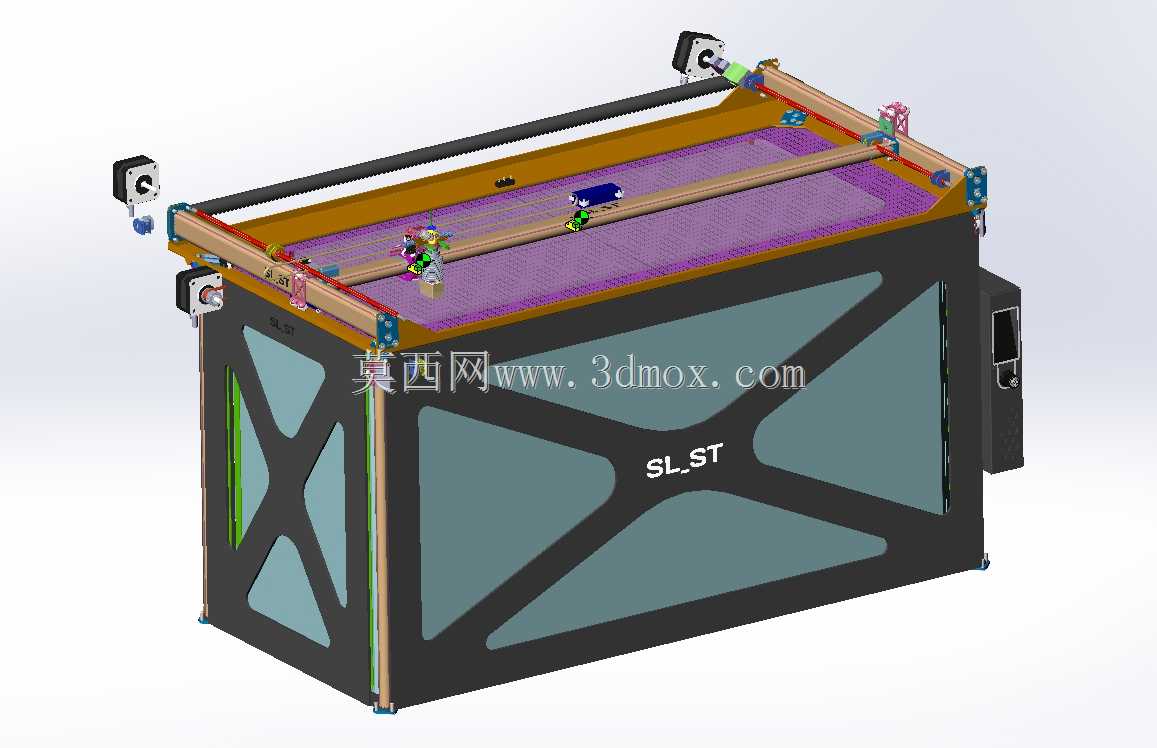

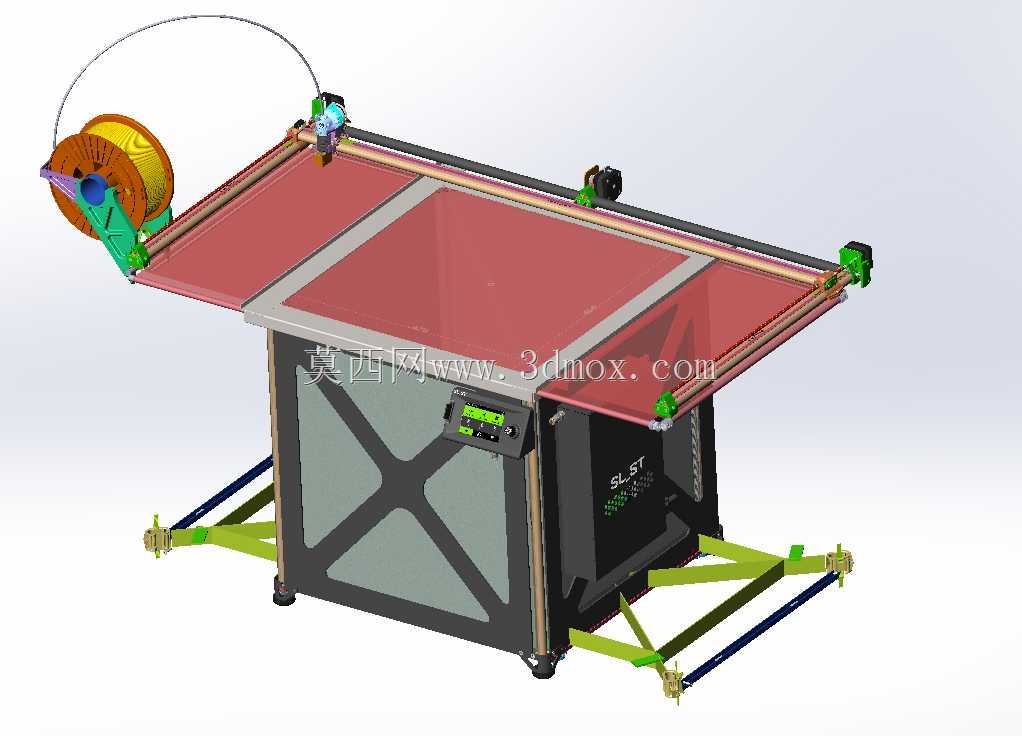

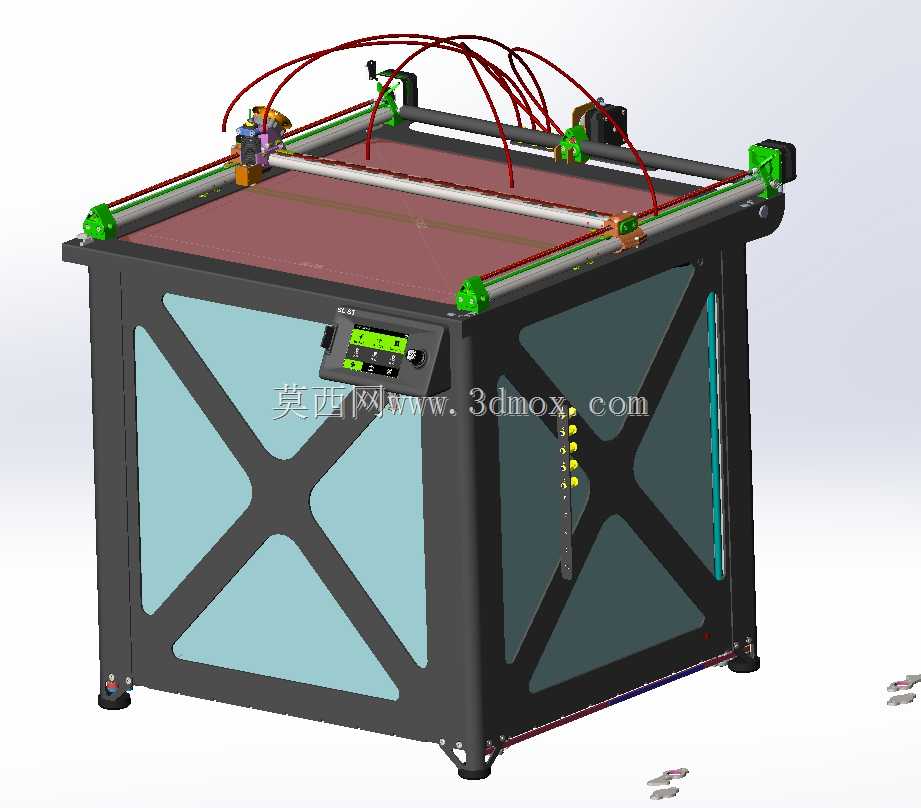

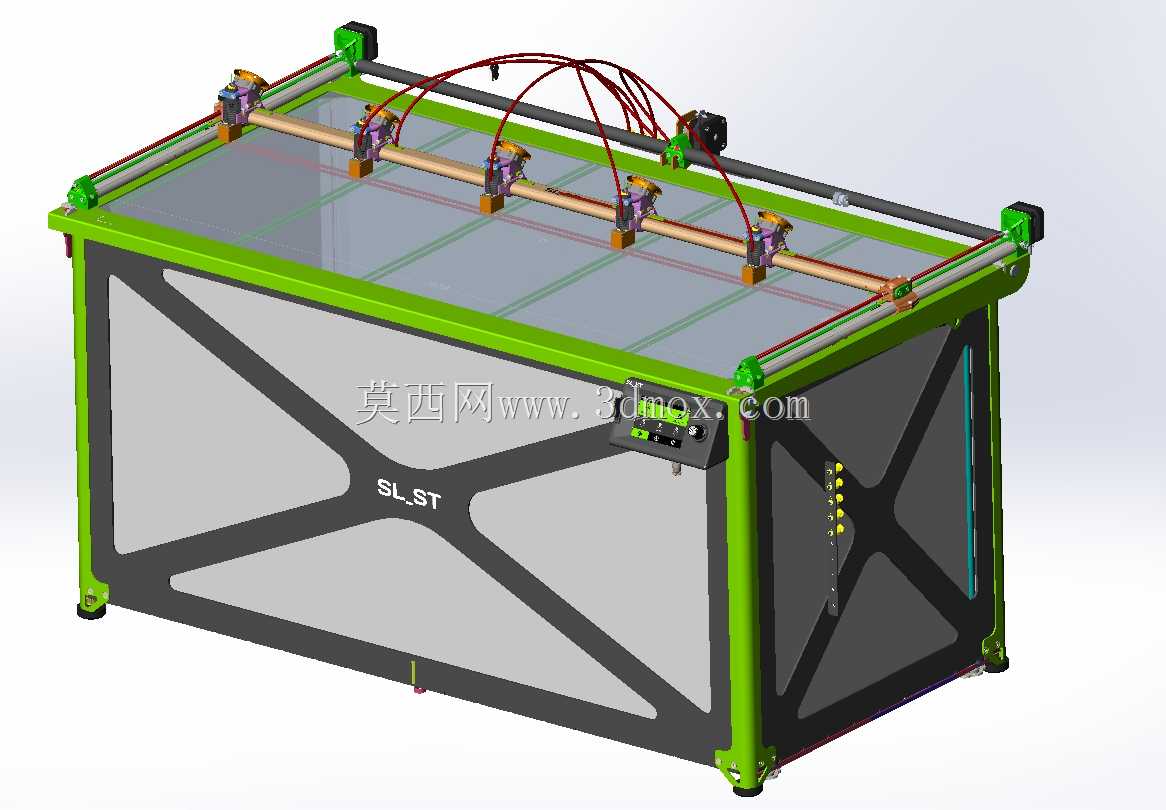

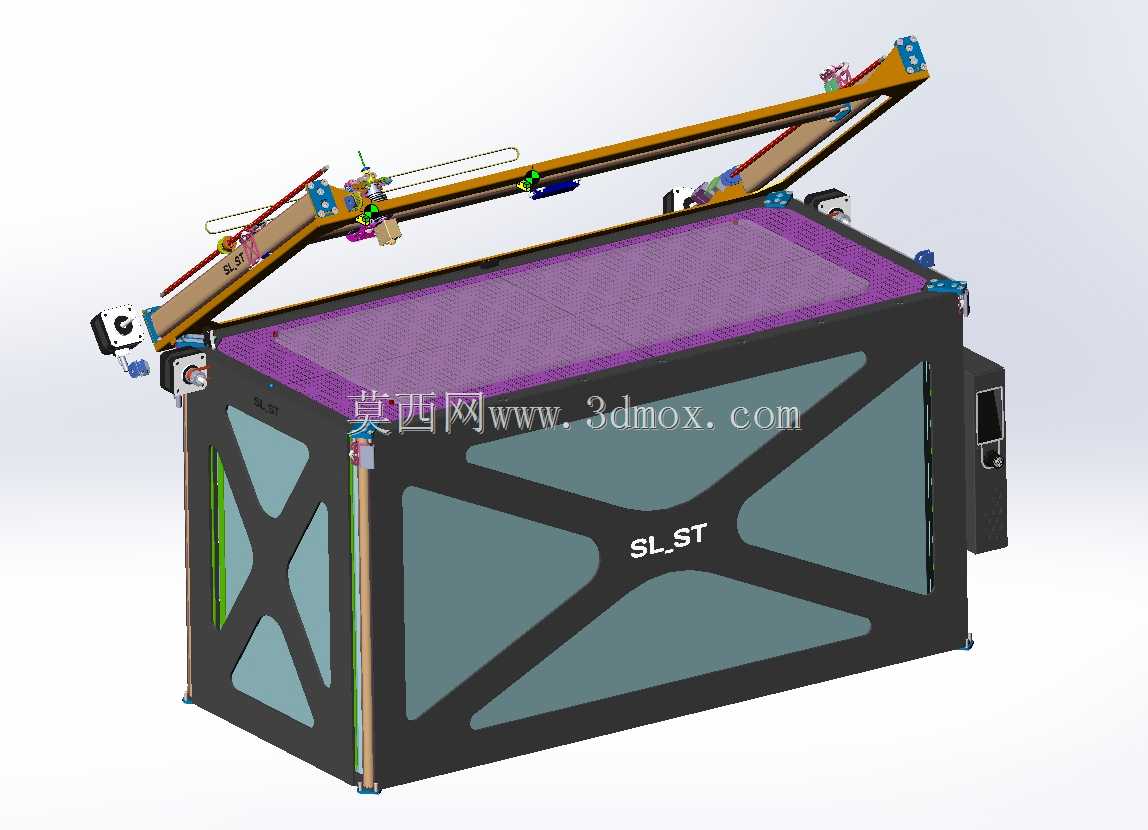

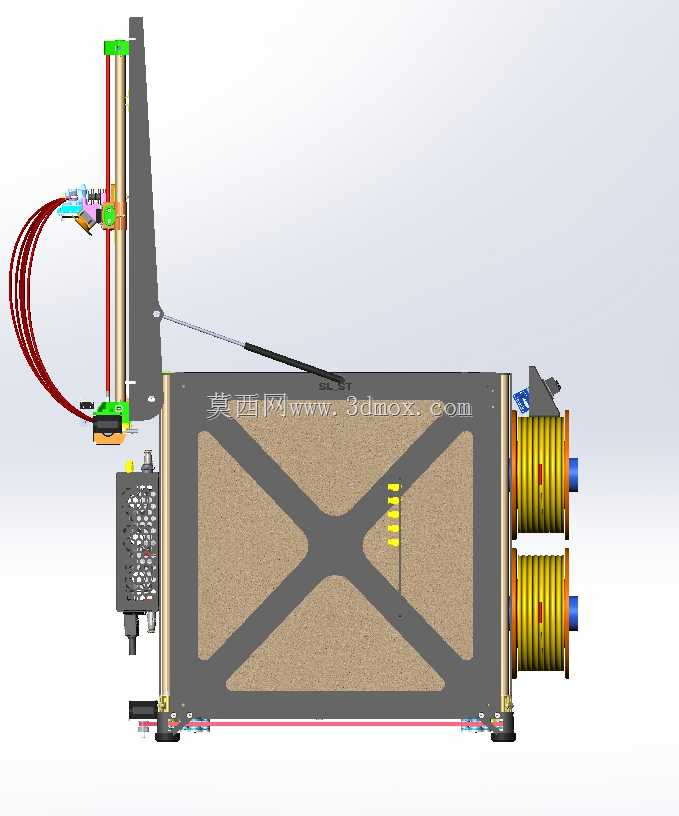

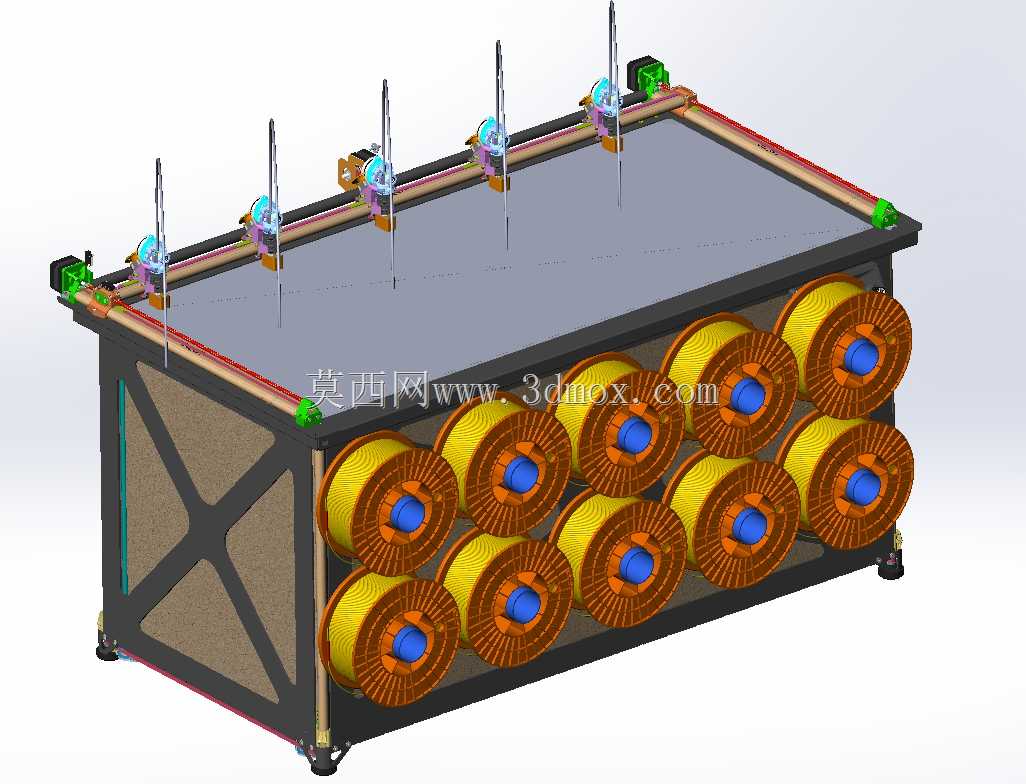

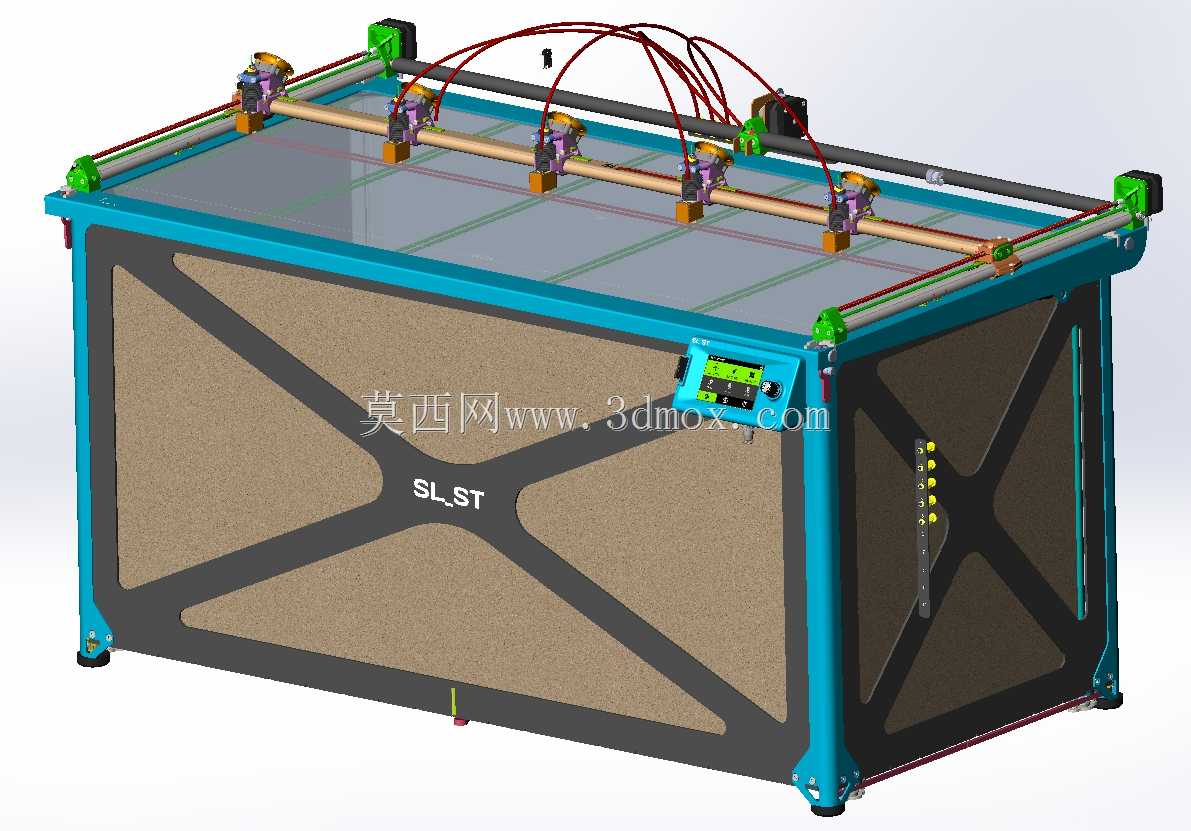

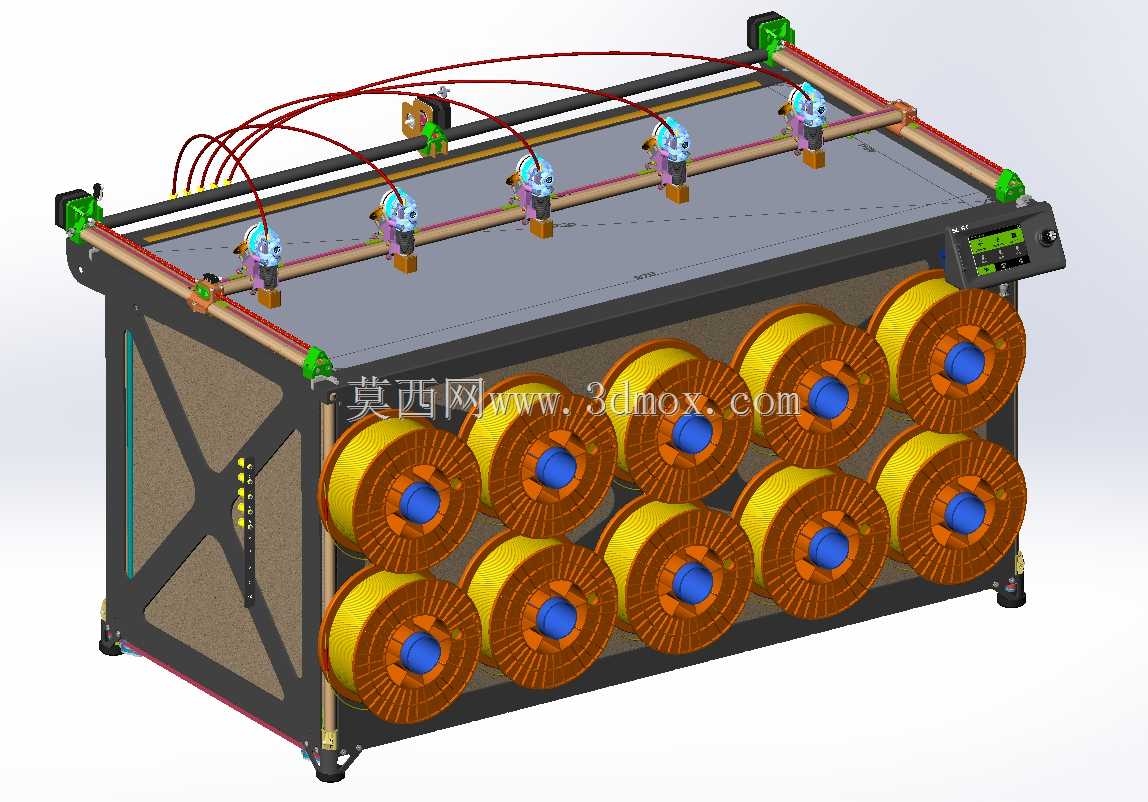

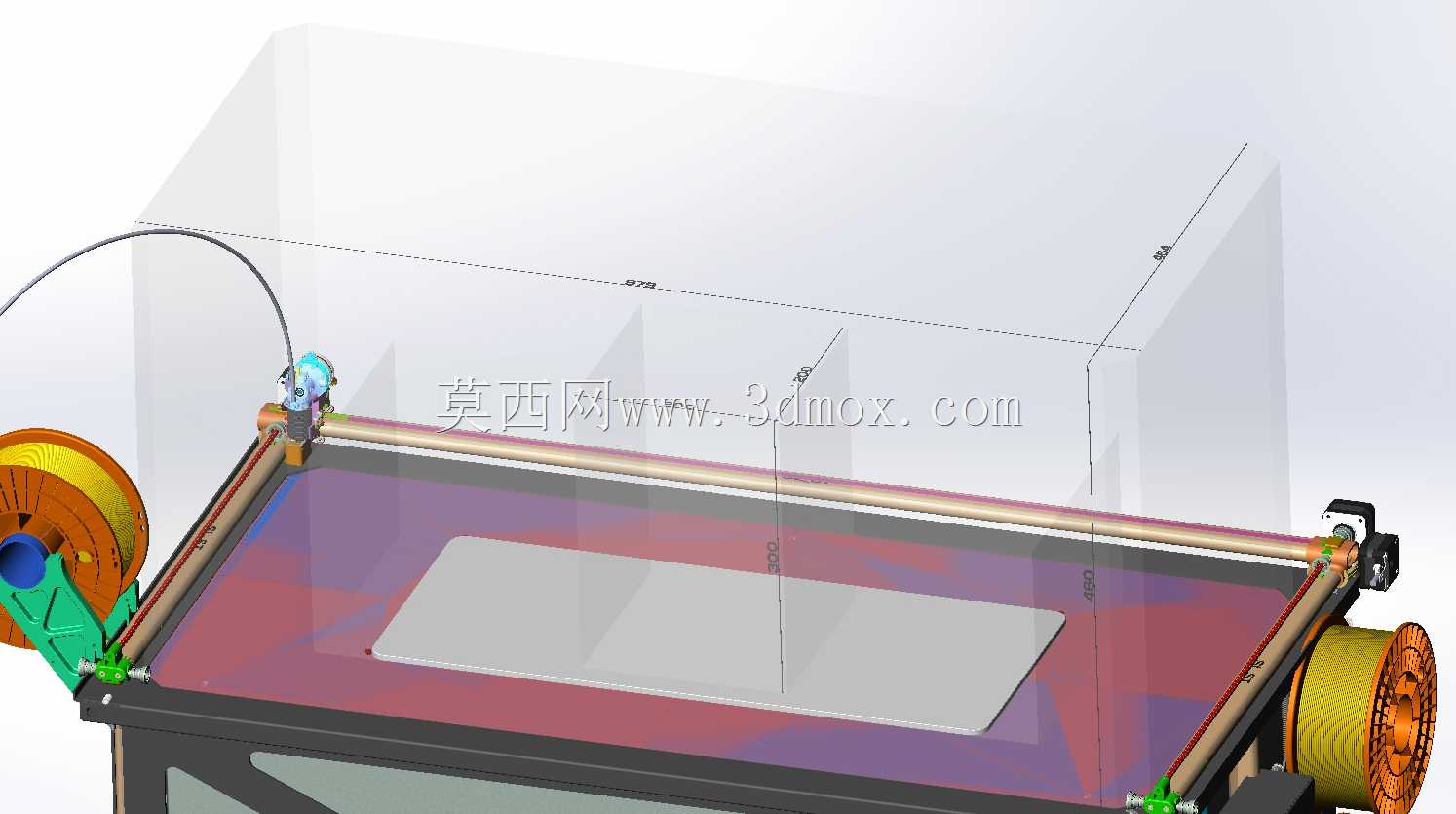

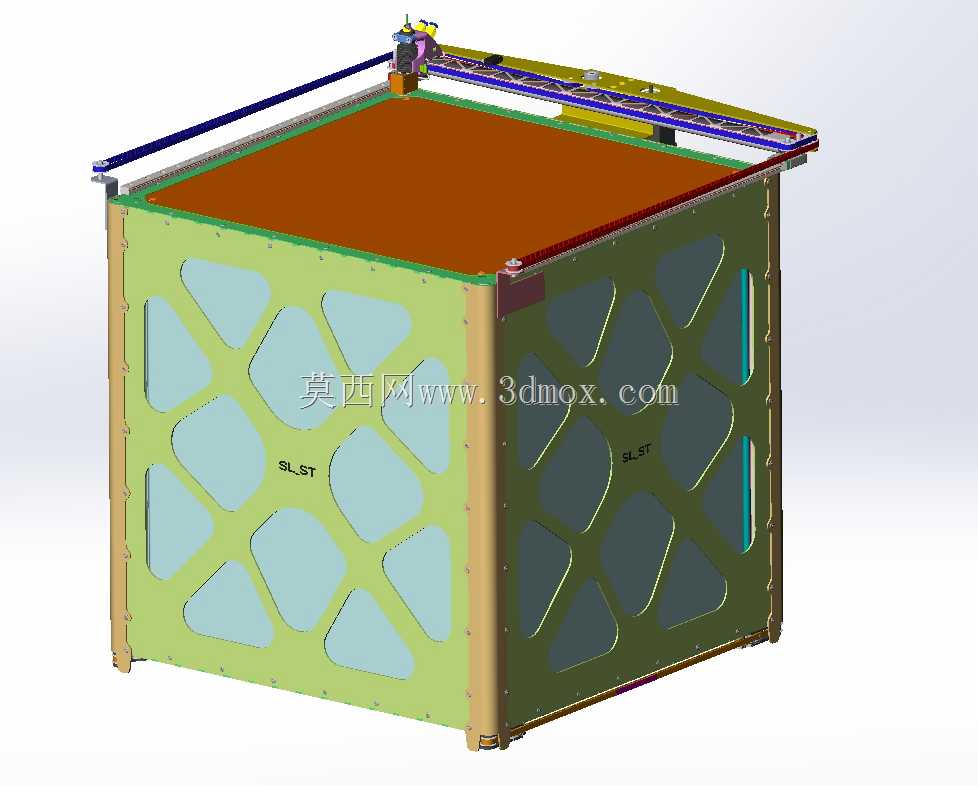

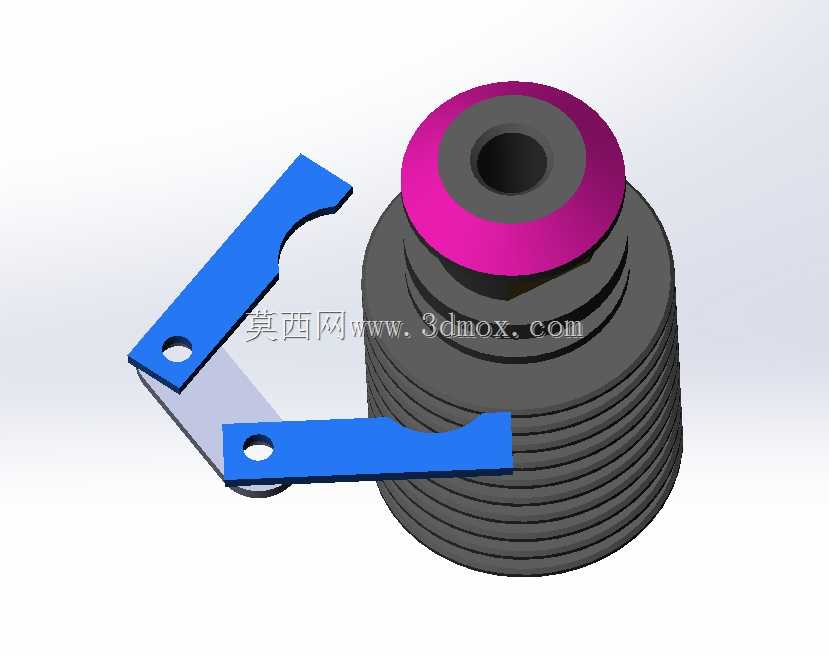

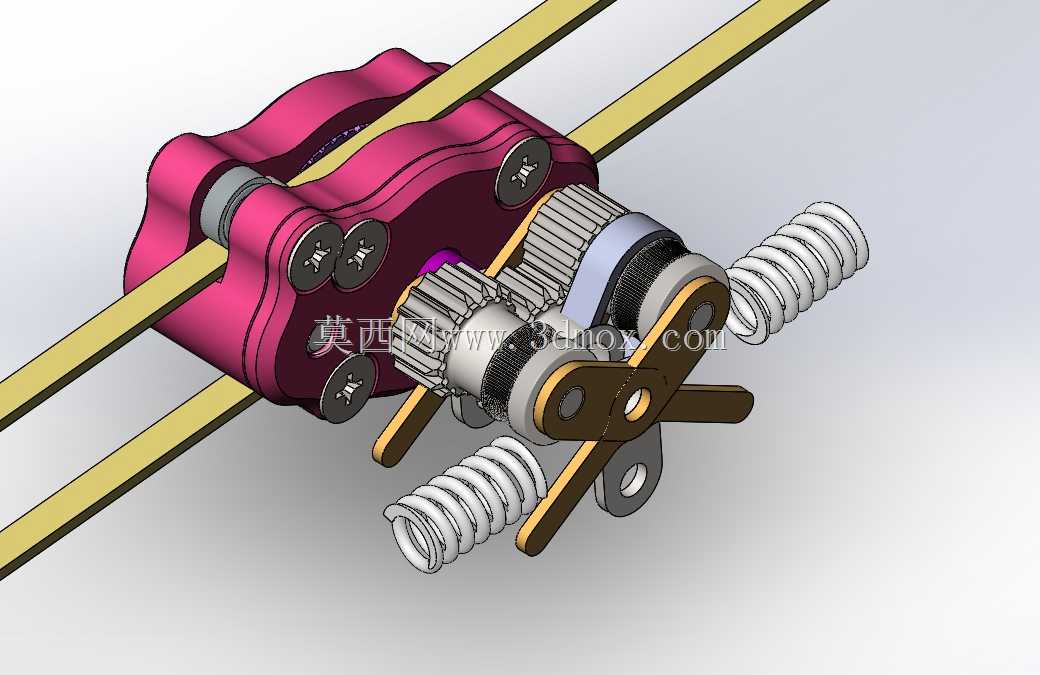

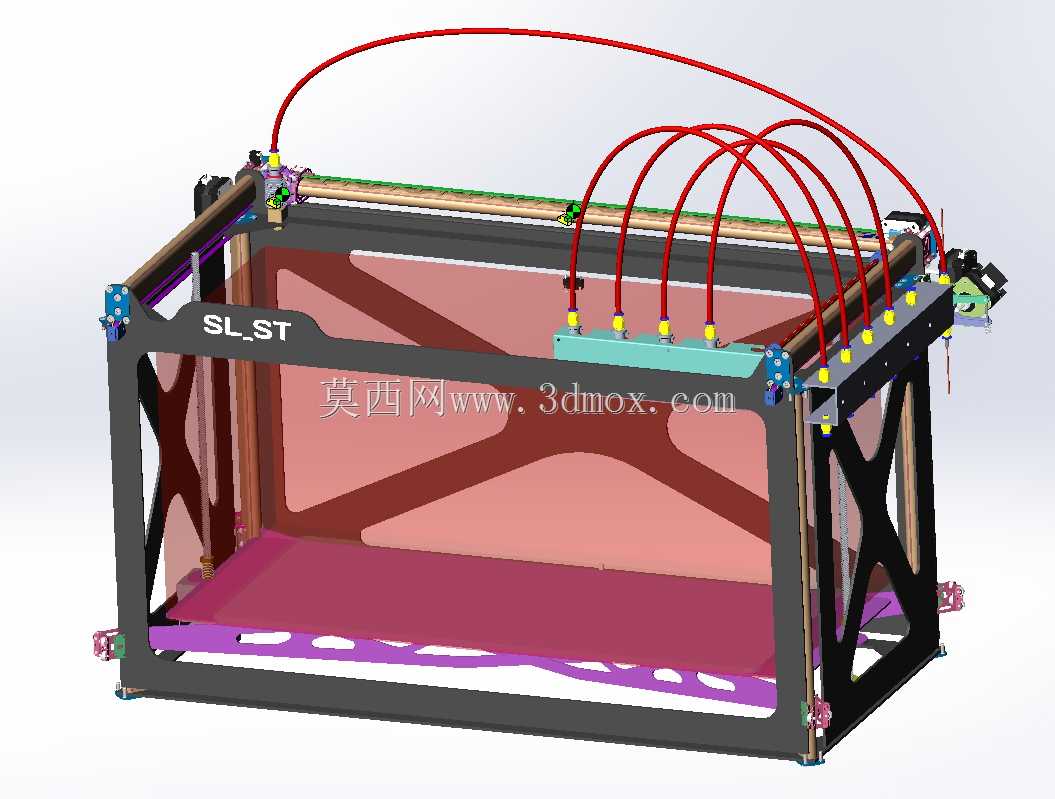

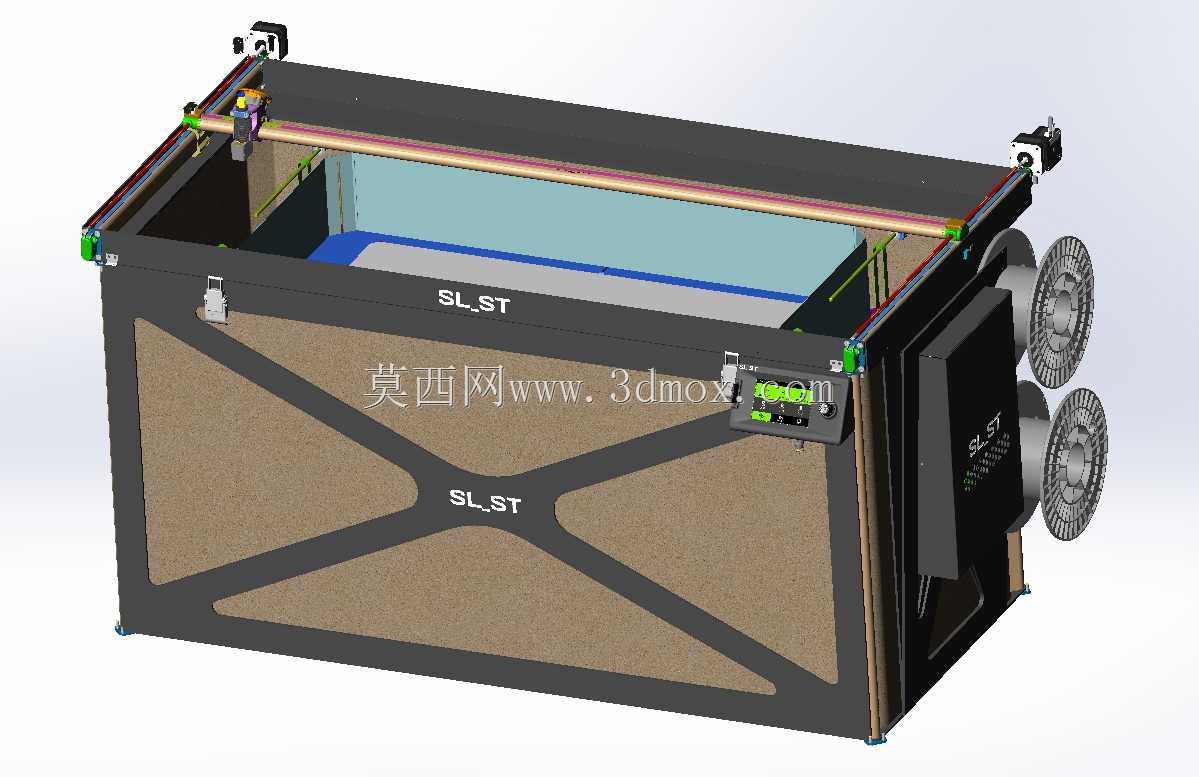

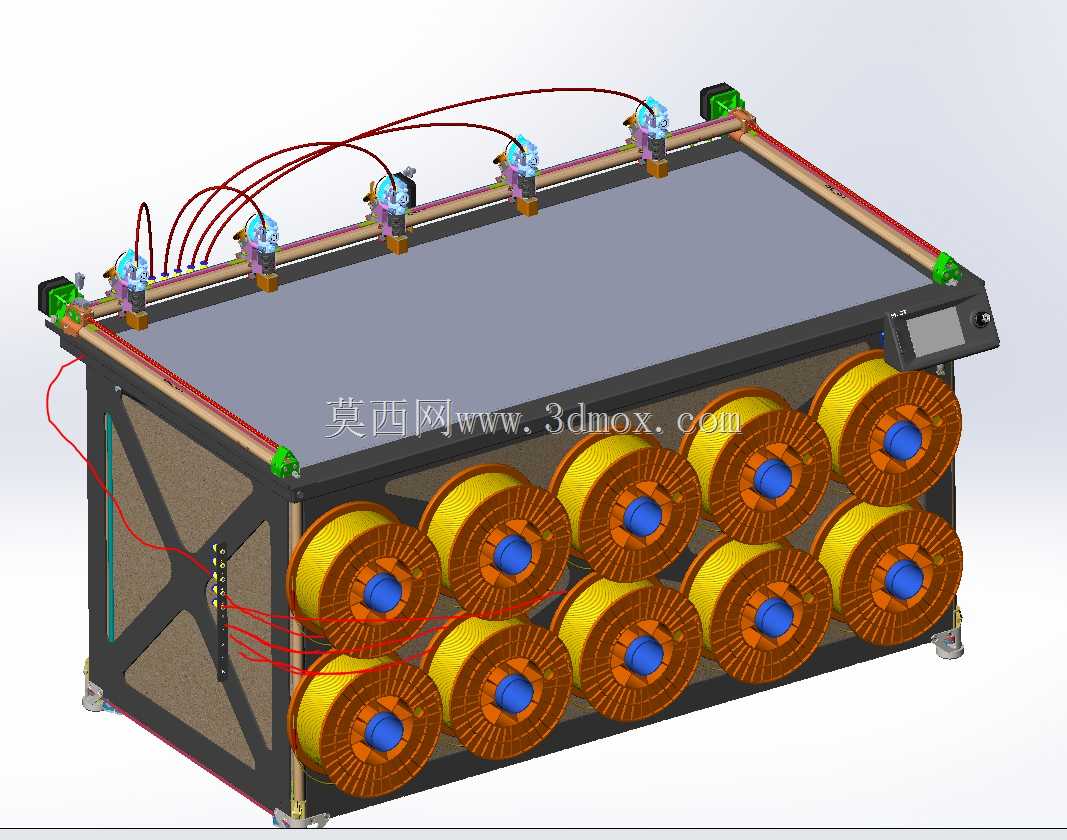

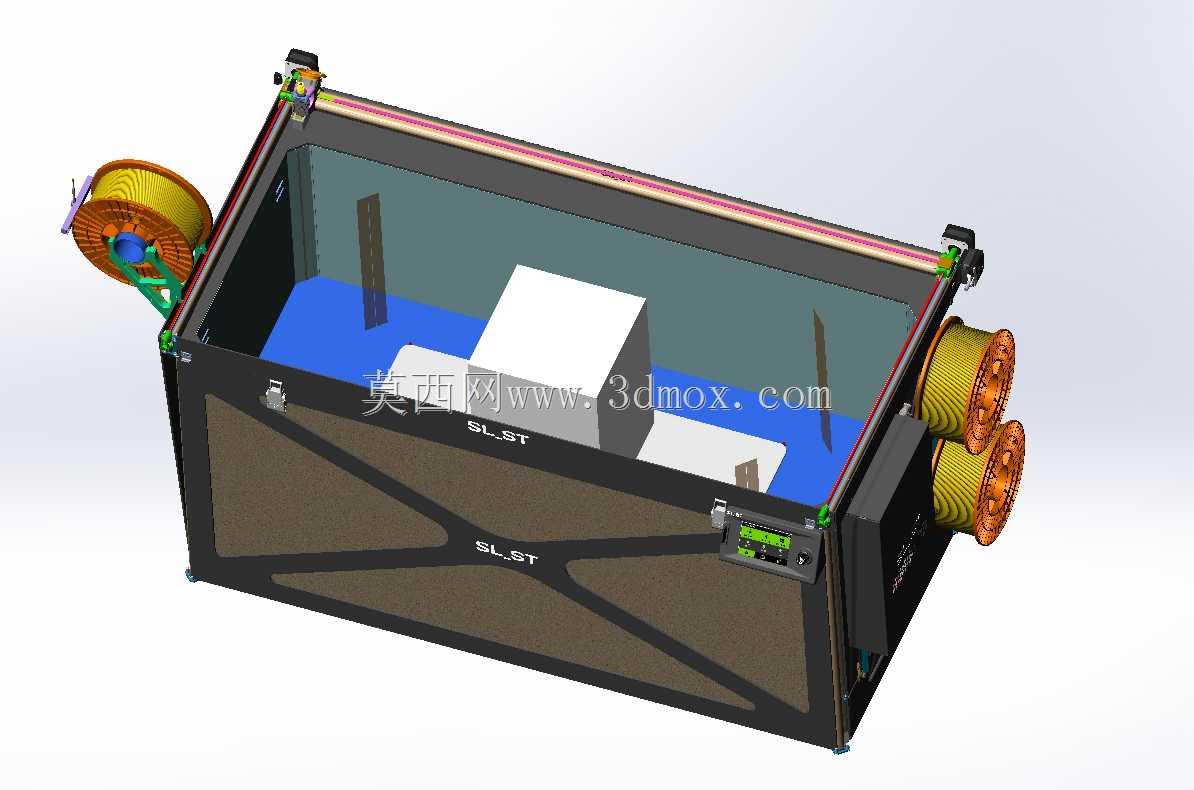

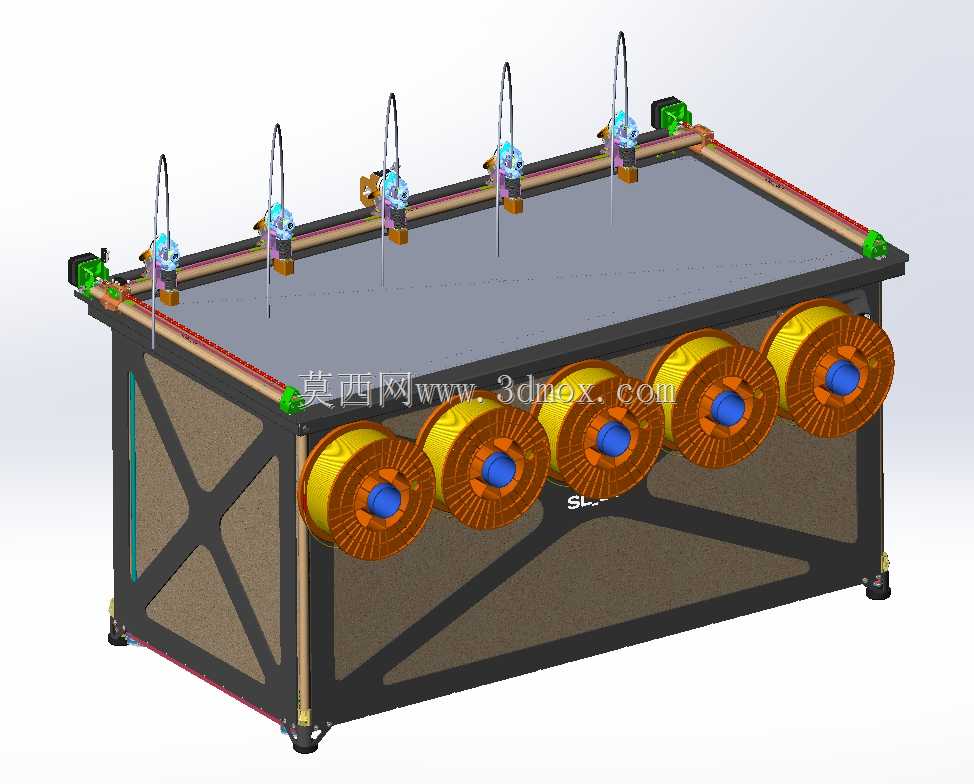

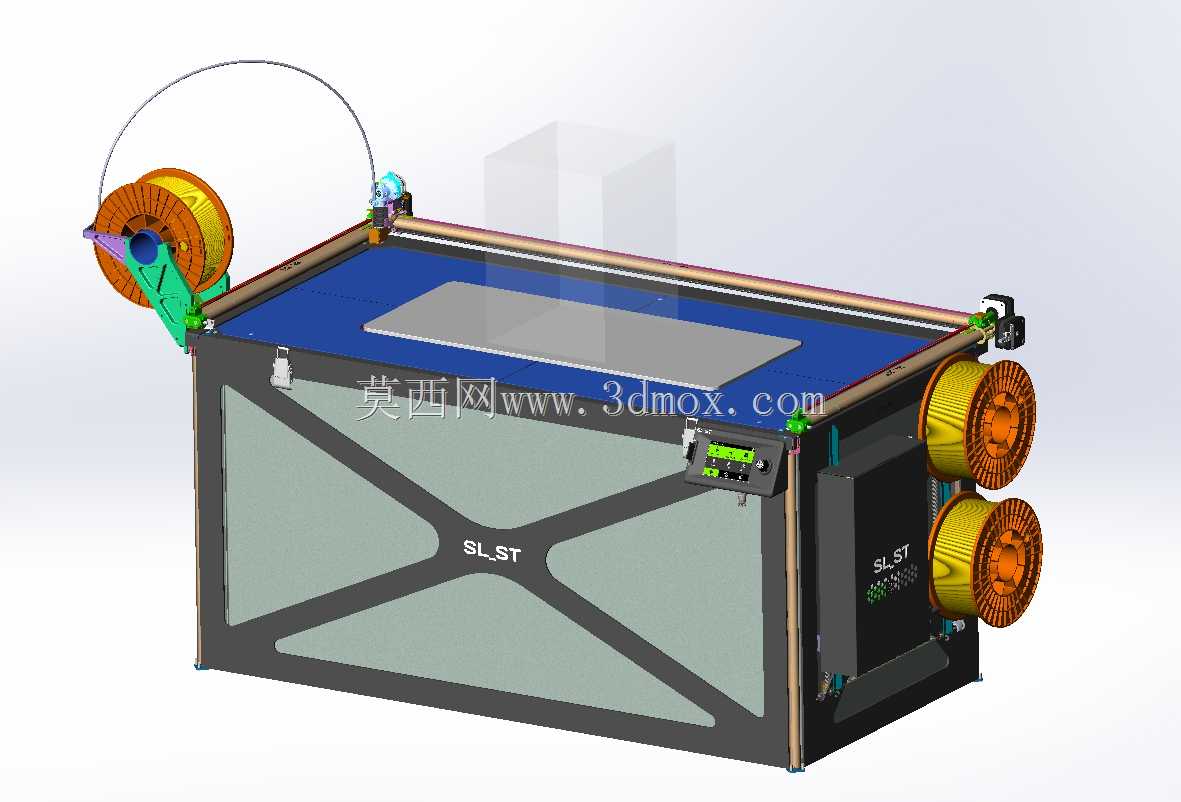

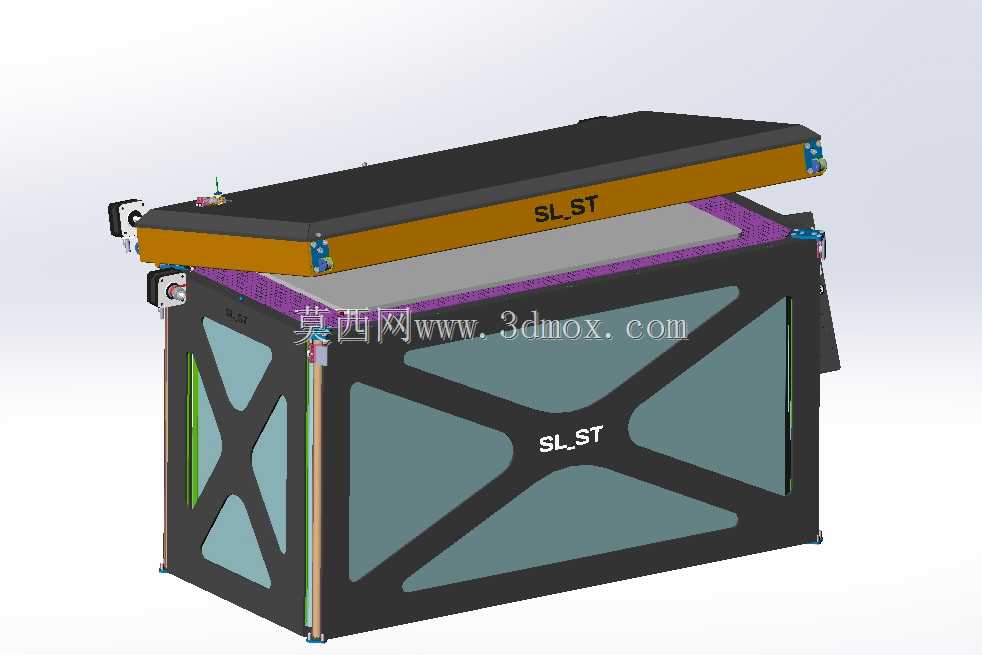

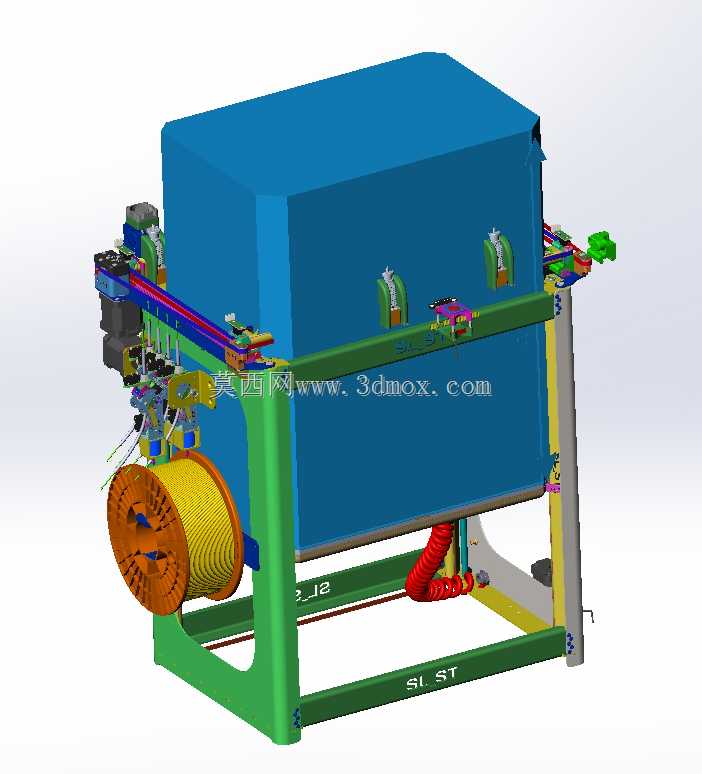

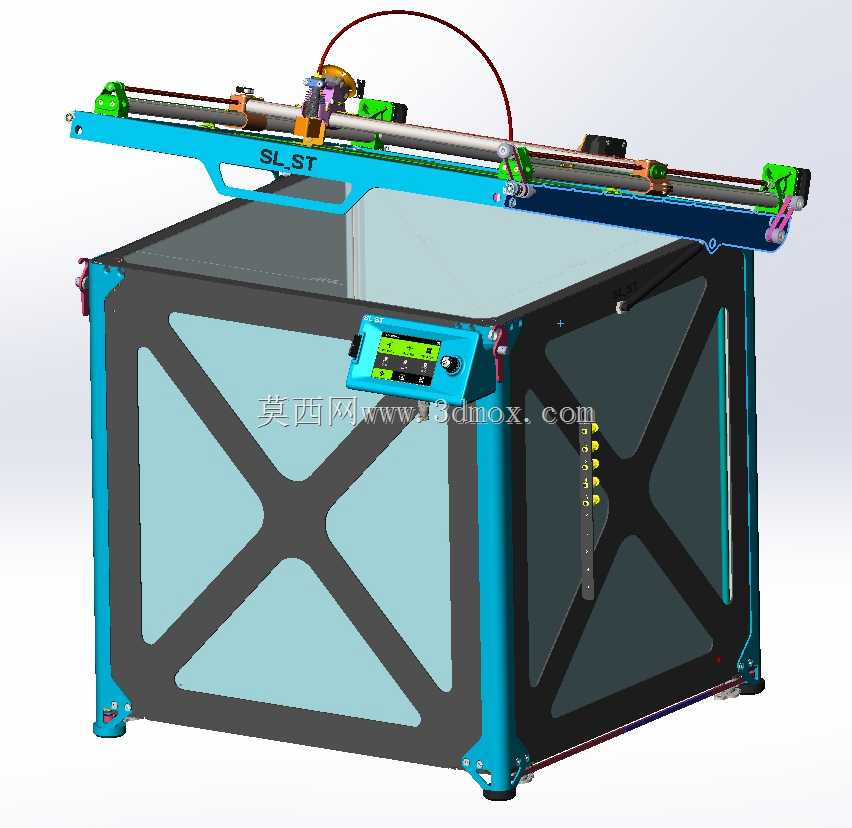

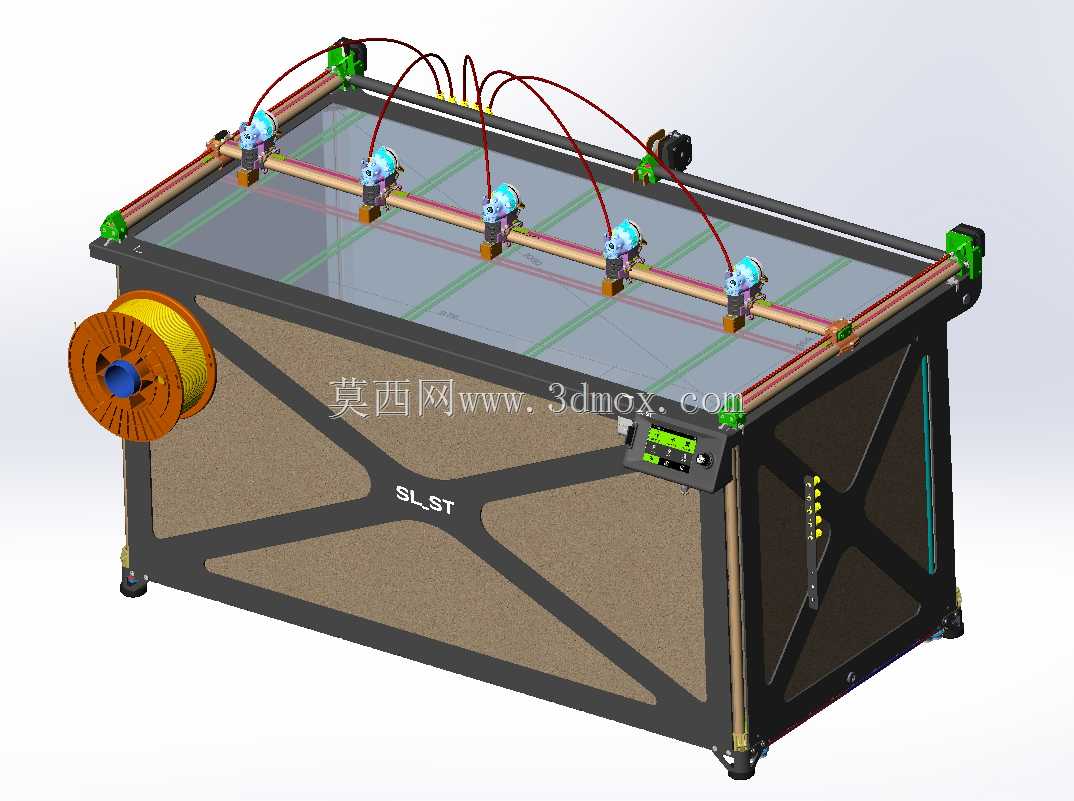

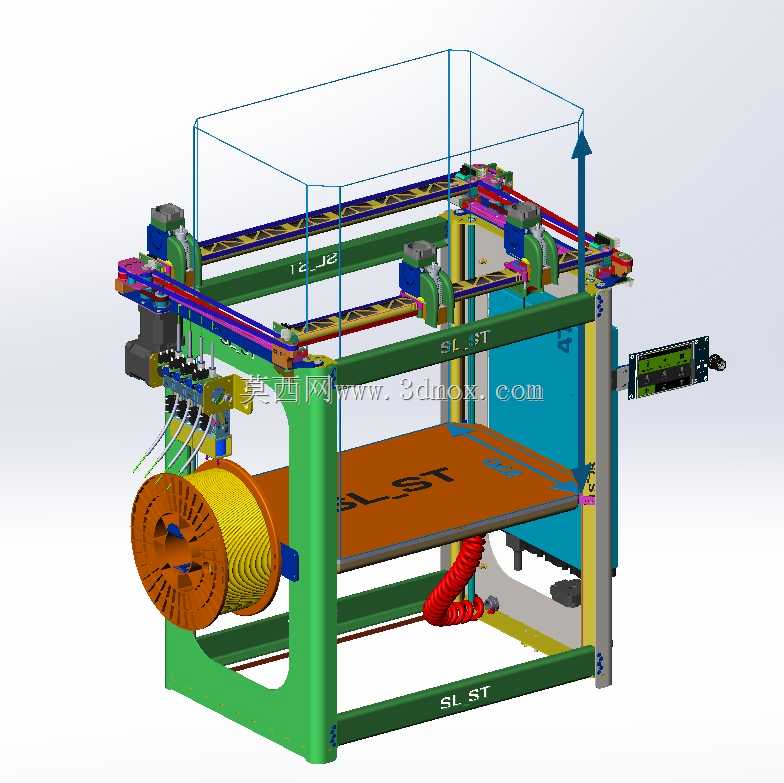

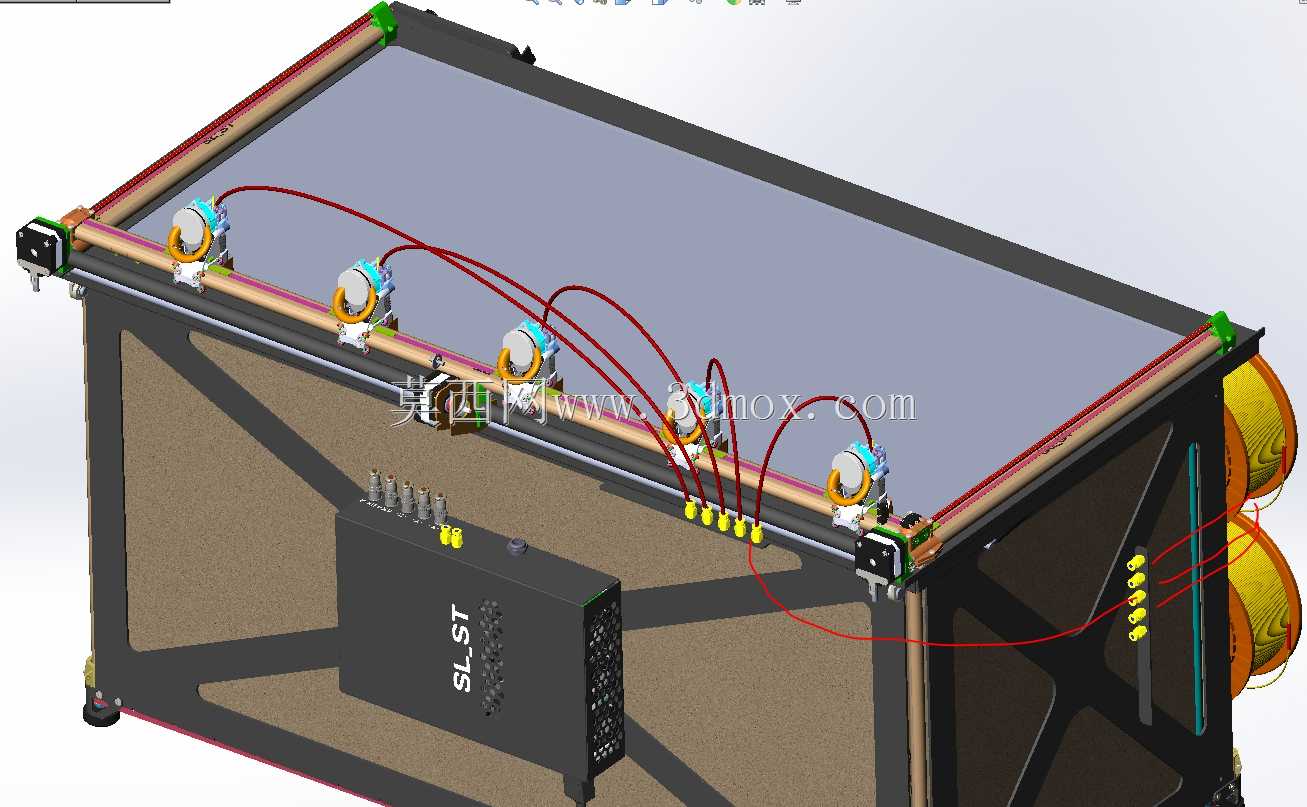

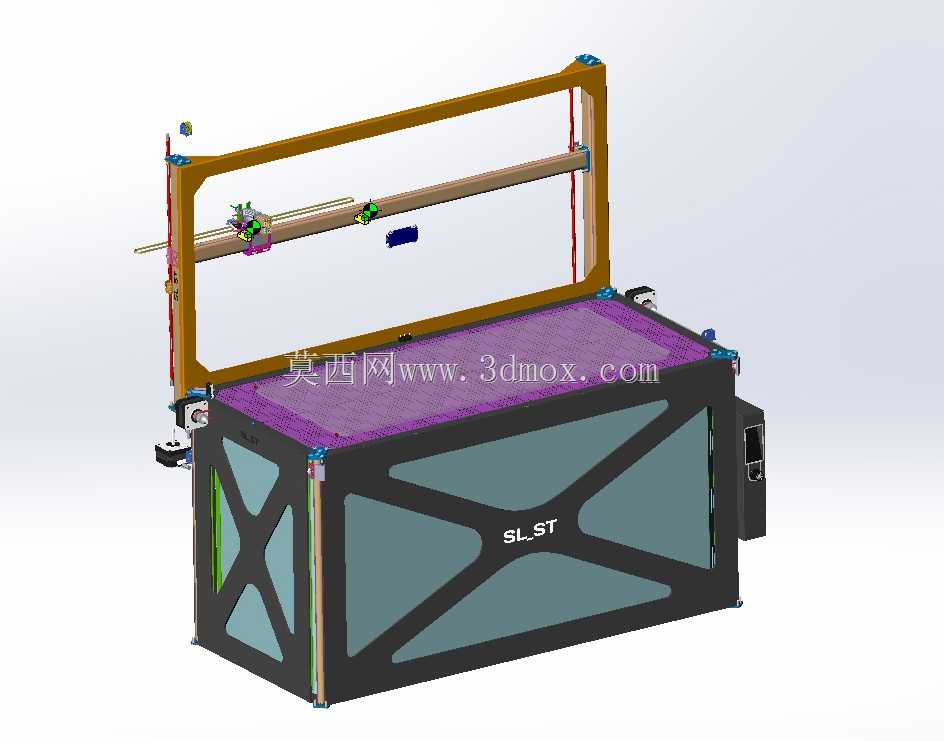

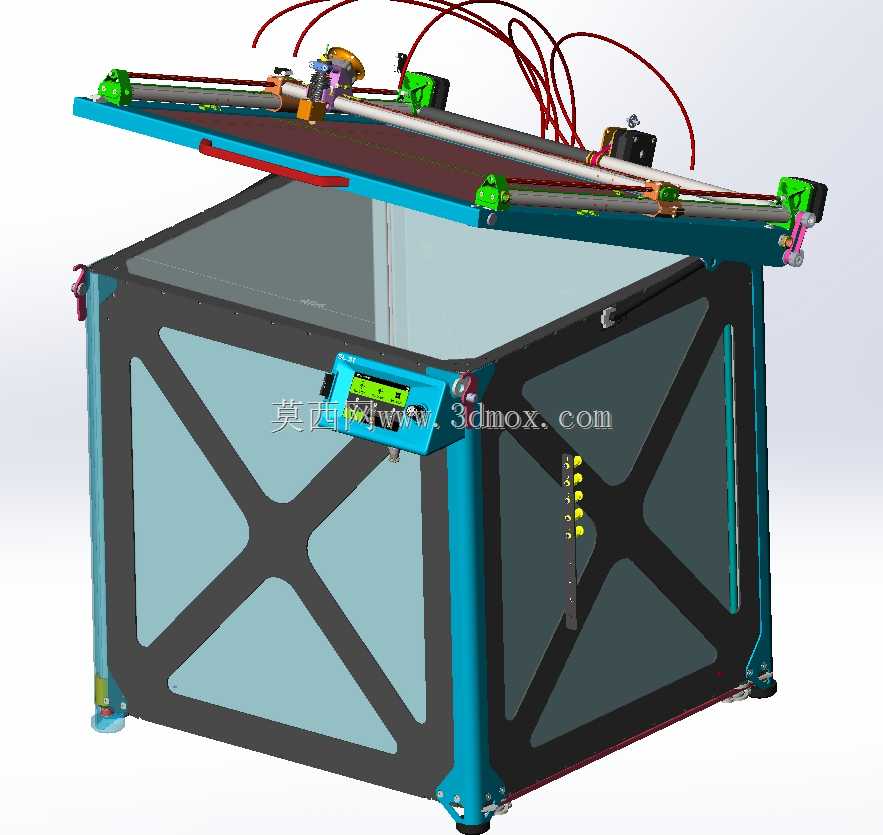

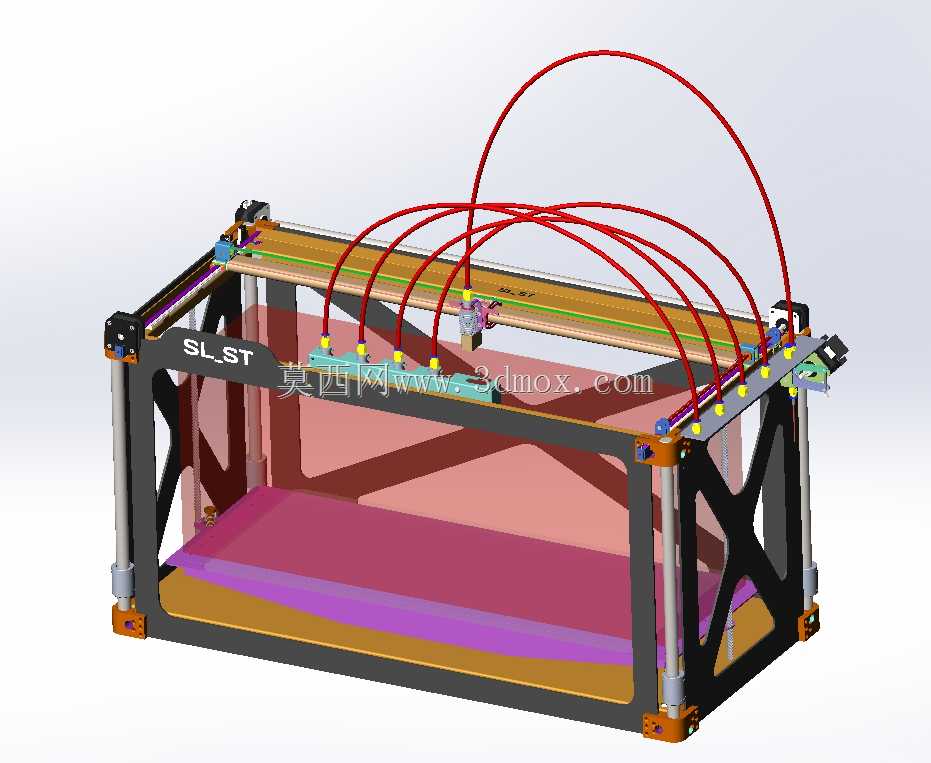

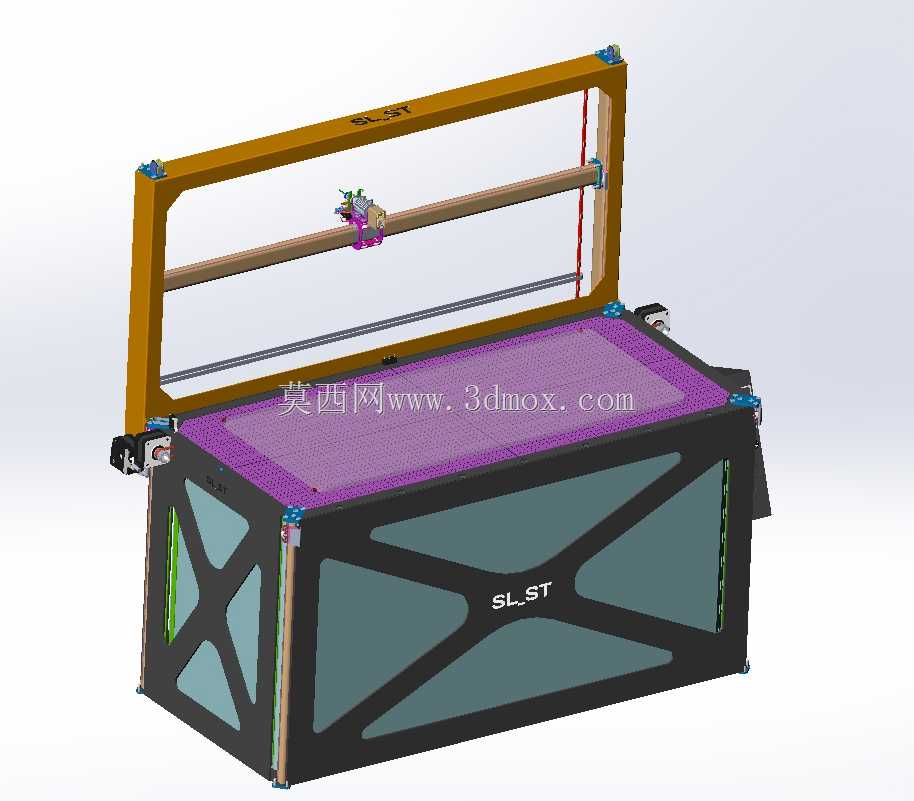

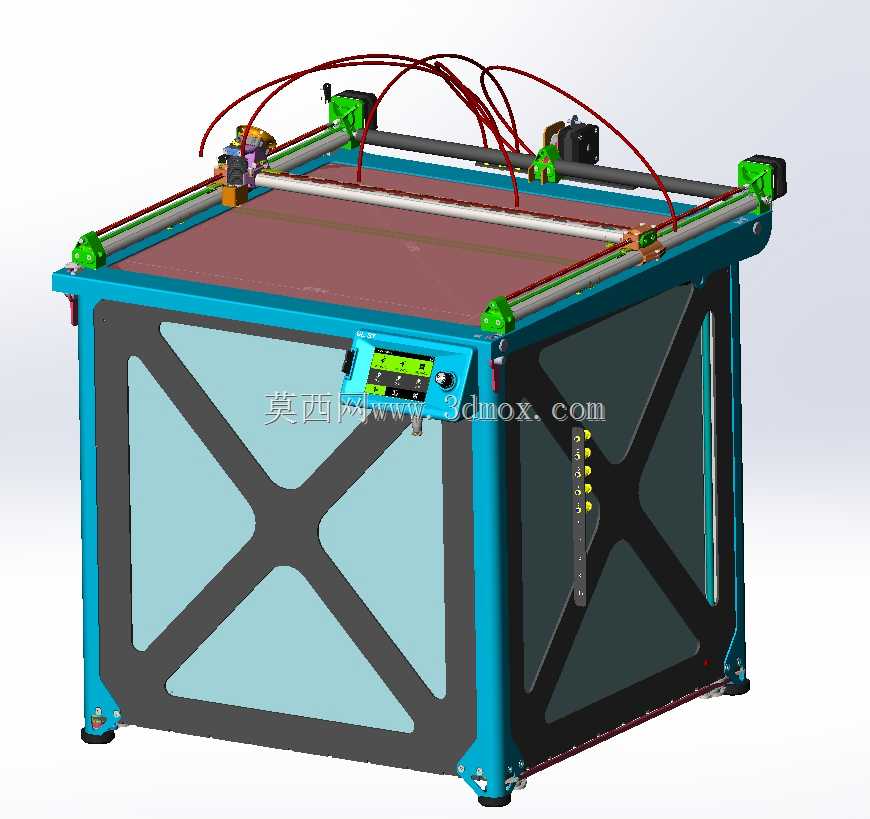

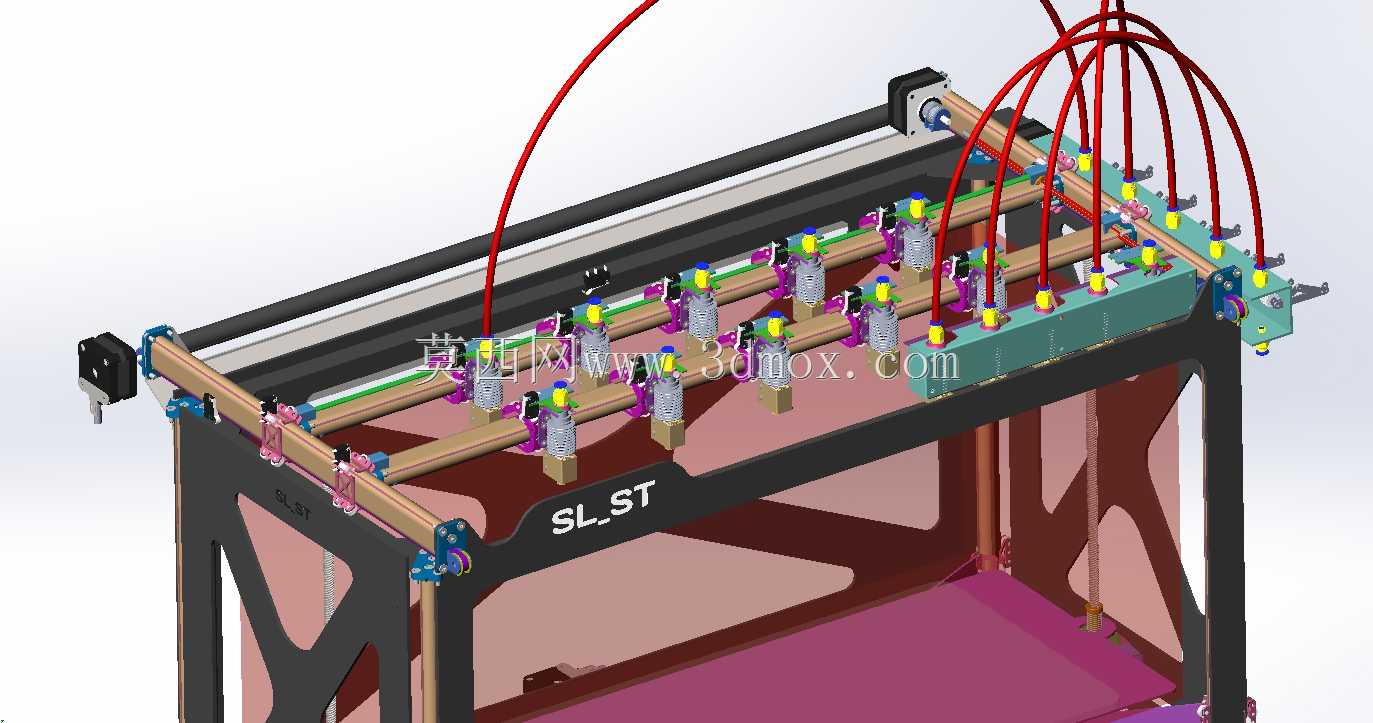

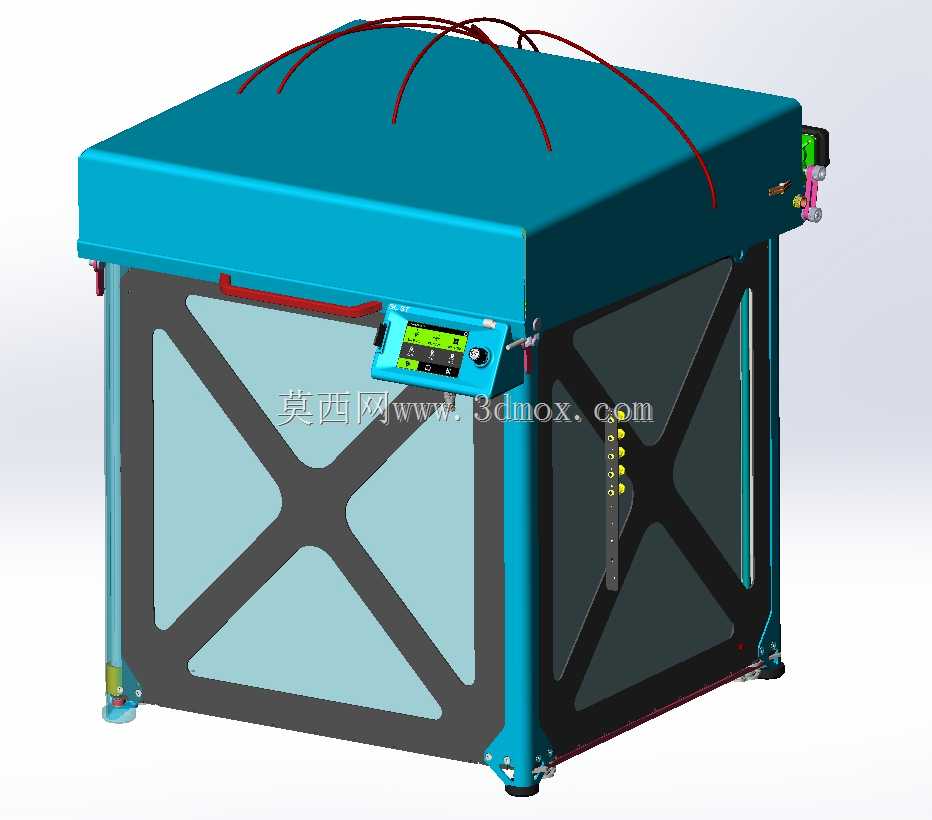

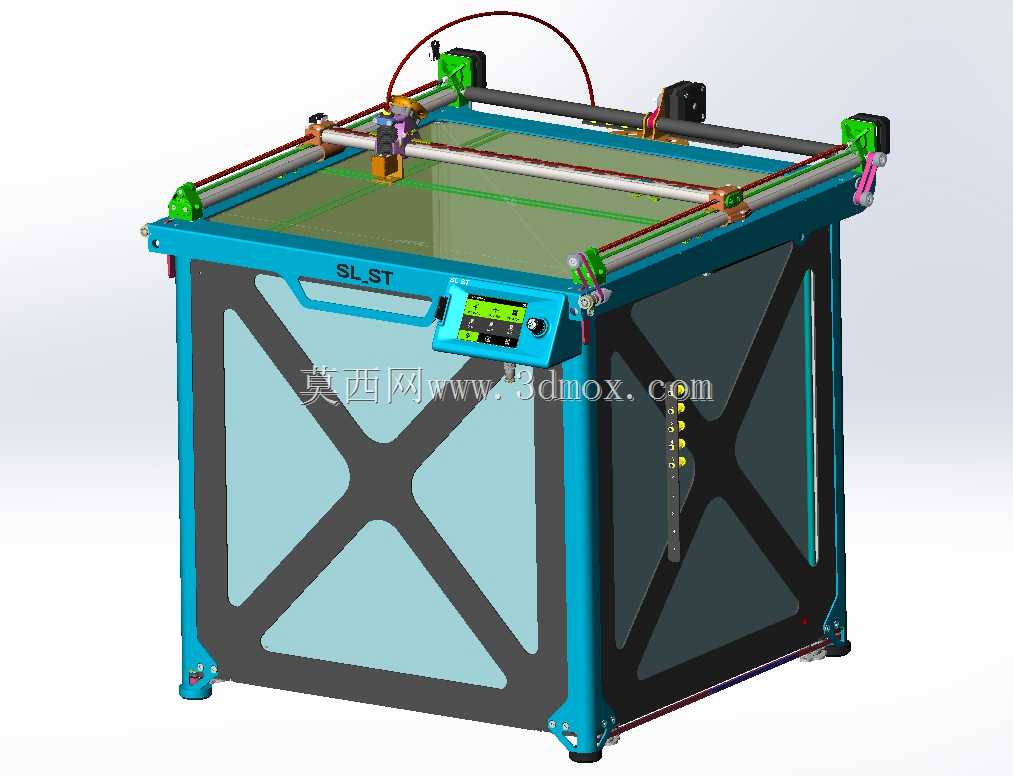

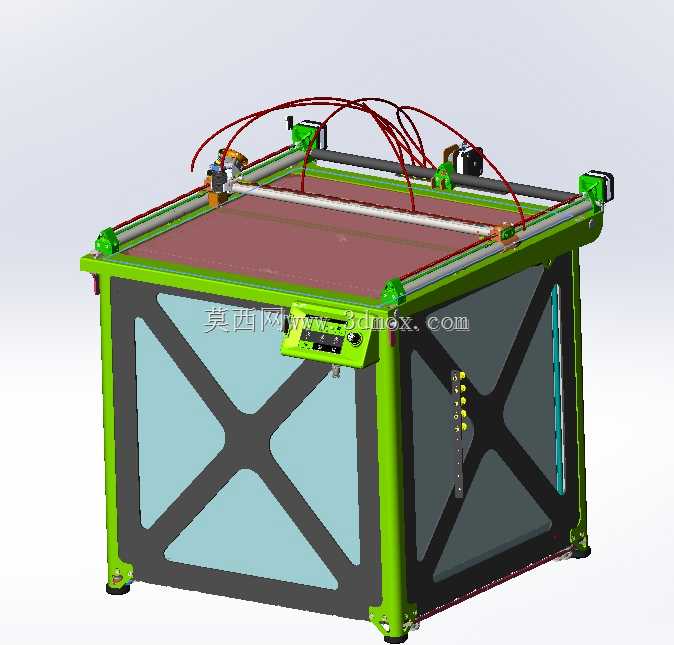

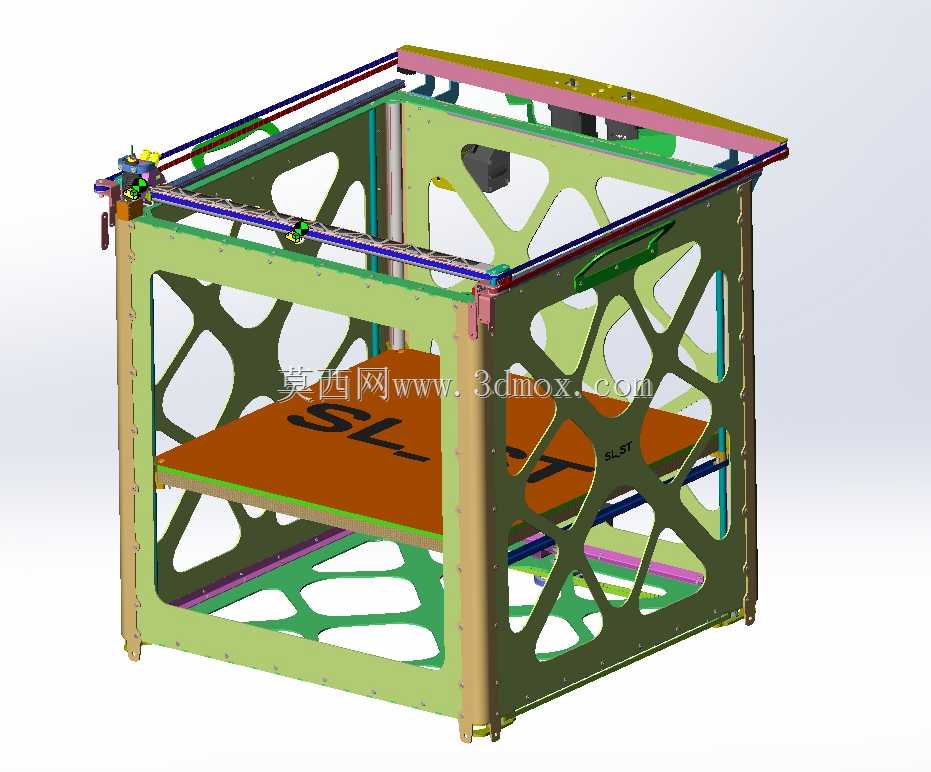

　　做桌面级FDM打印设备的结构开发时，很多工程师都会卡在工作体积与设备本体占比的平衡上——毕竟桌面场景留给设备的摆放空间有限，用户又希望能打印尽可能大尺寸的工件，这个矛盾点也是这套结构设计最初的切入点。这套结构采用CoreXY运动方案，核心思路就是在有限的机架边界内，把运动行程的冗余量压到最低，同时保证运动刚性不会因为空间压缩出现明显衰减。

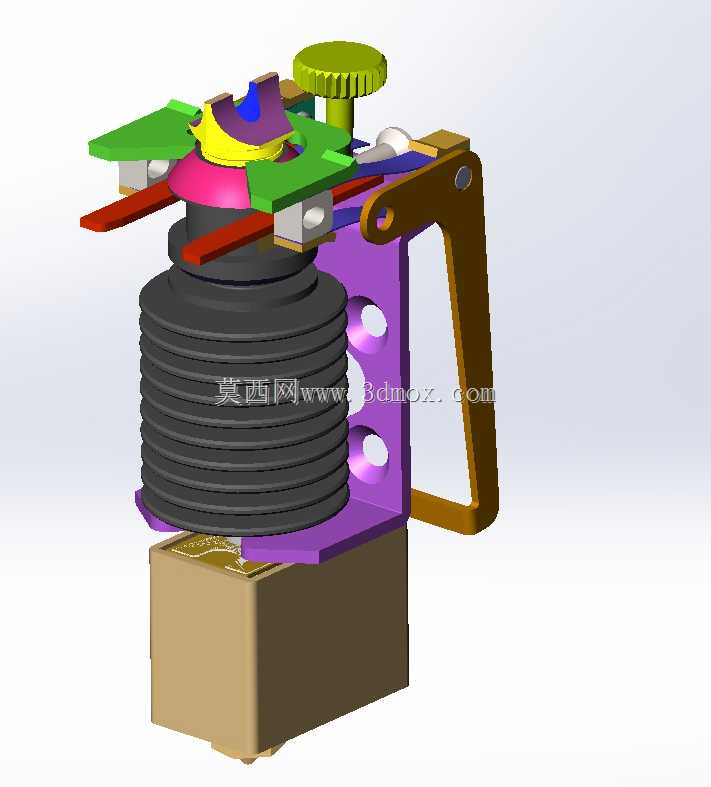

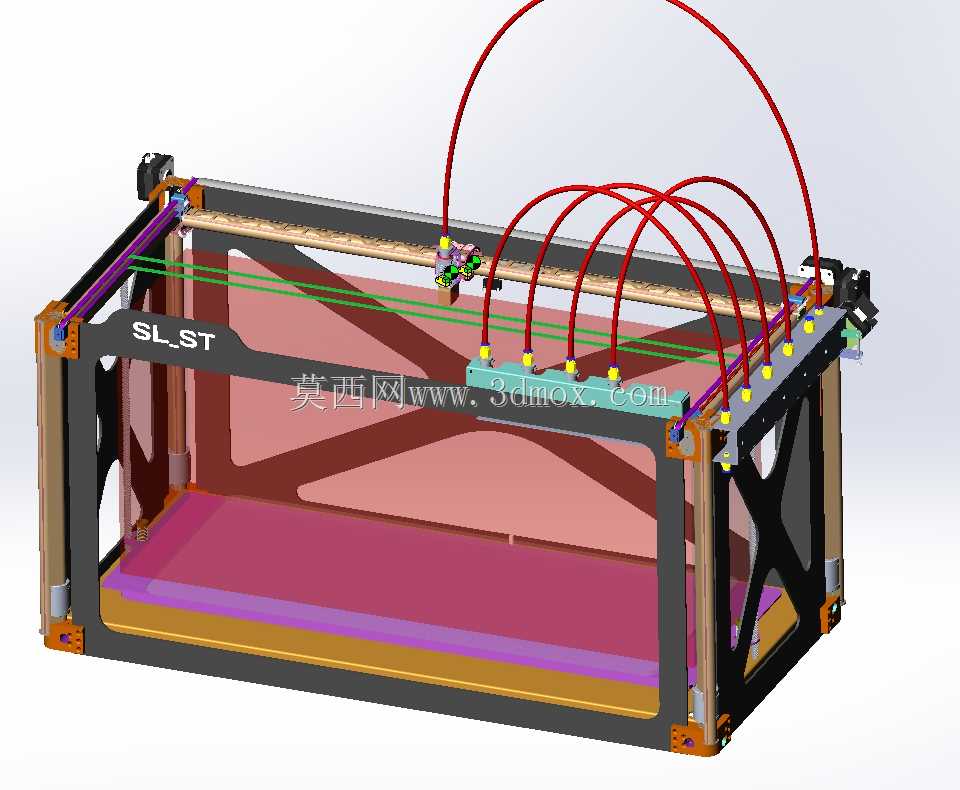

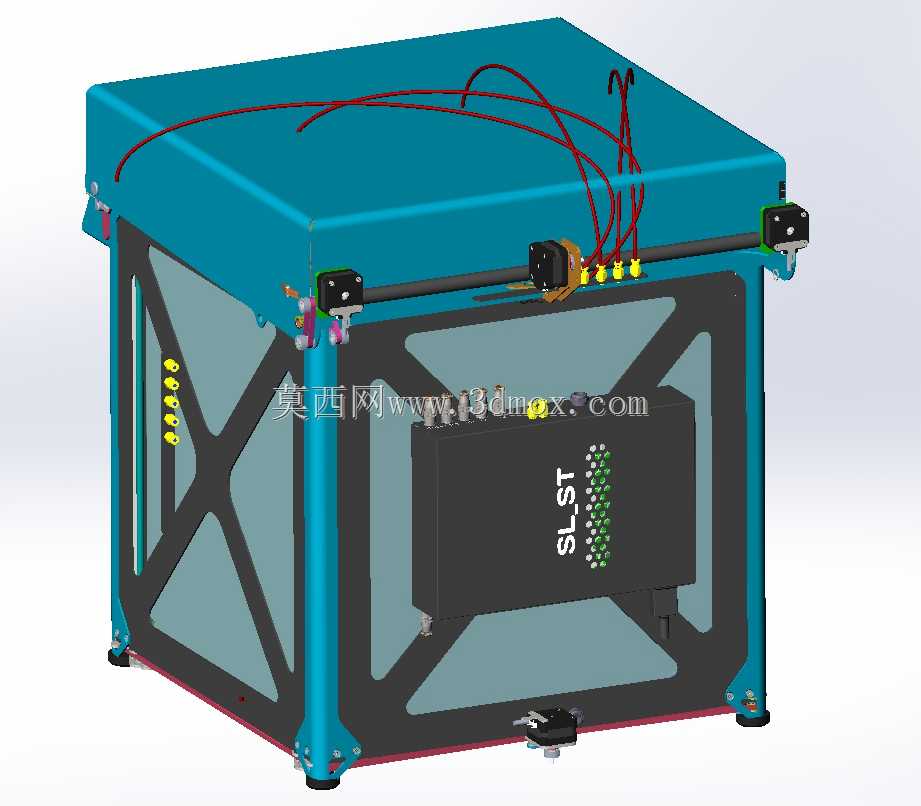

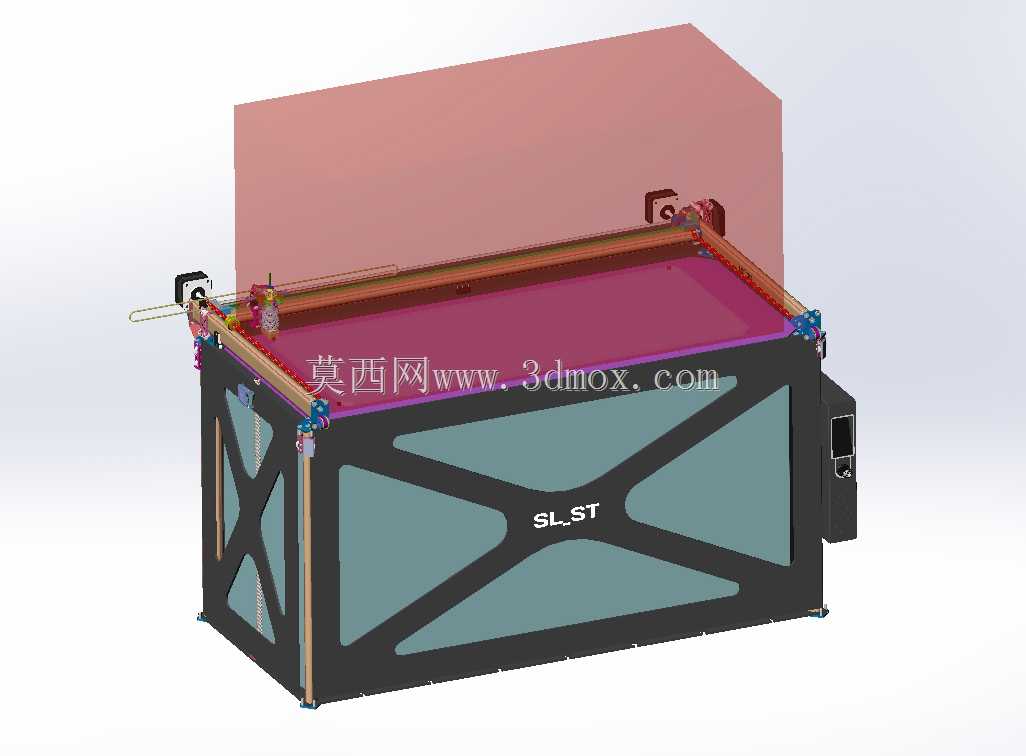

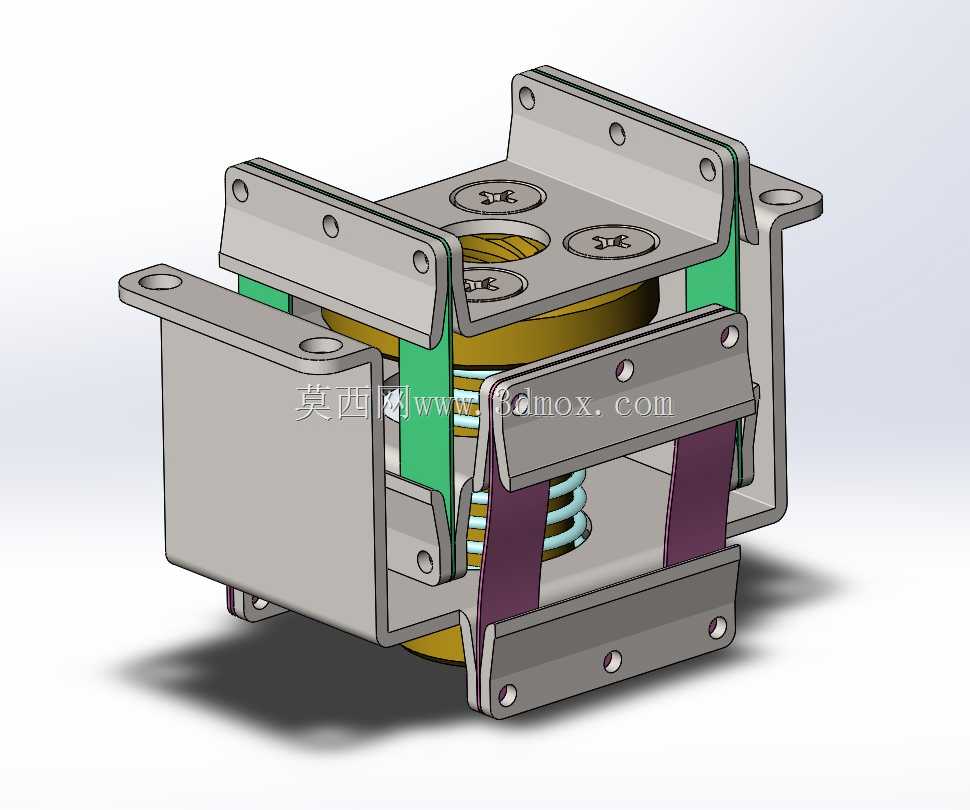

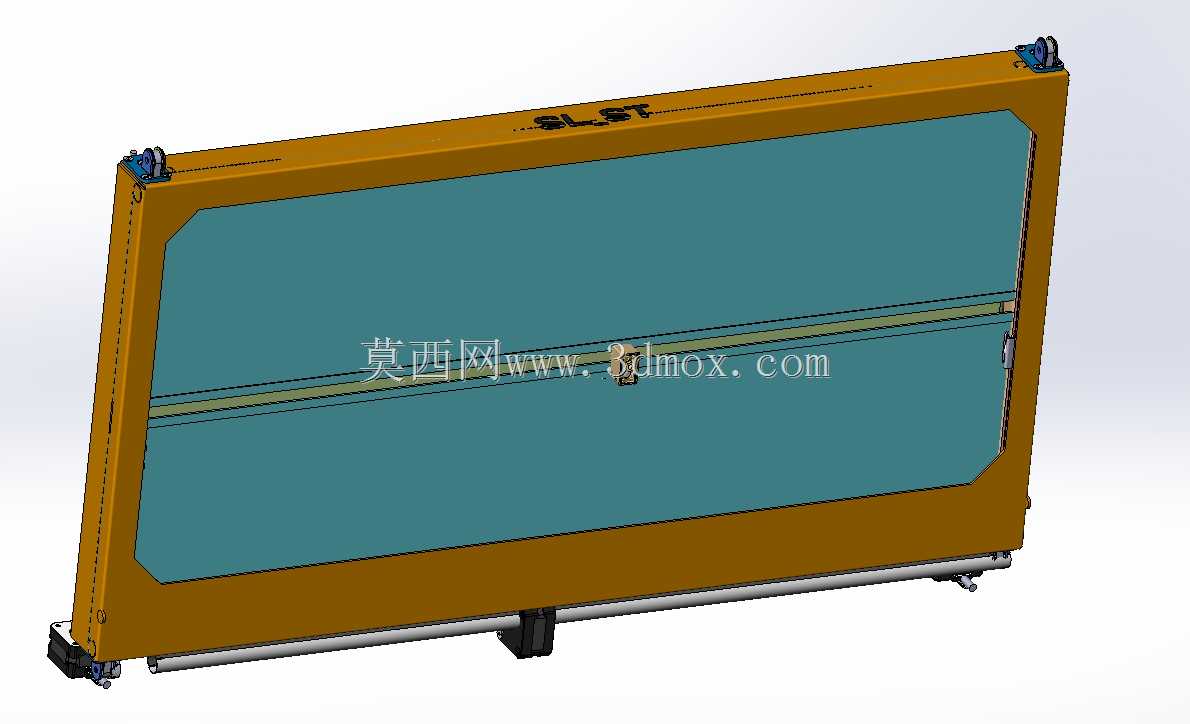

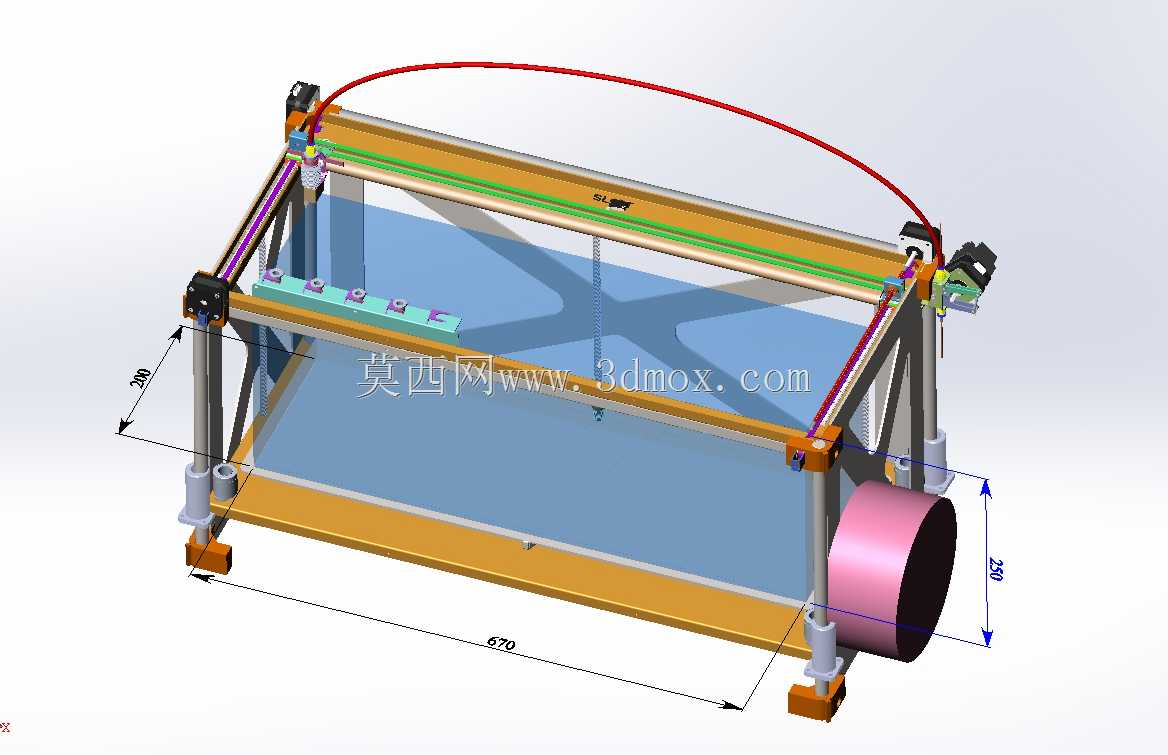

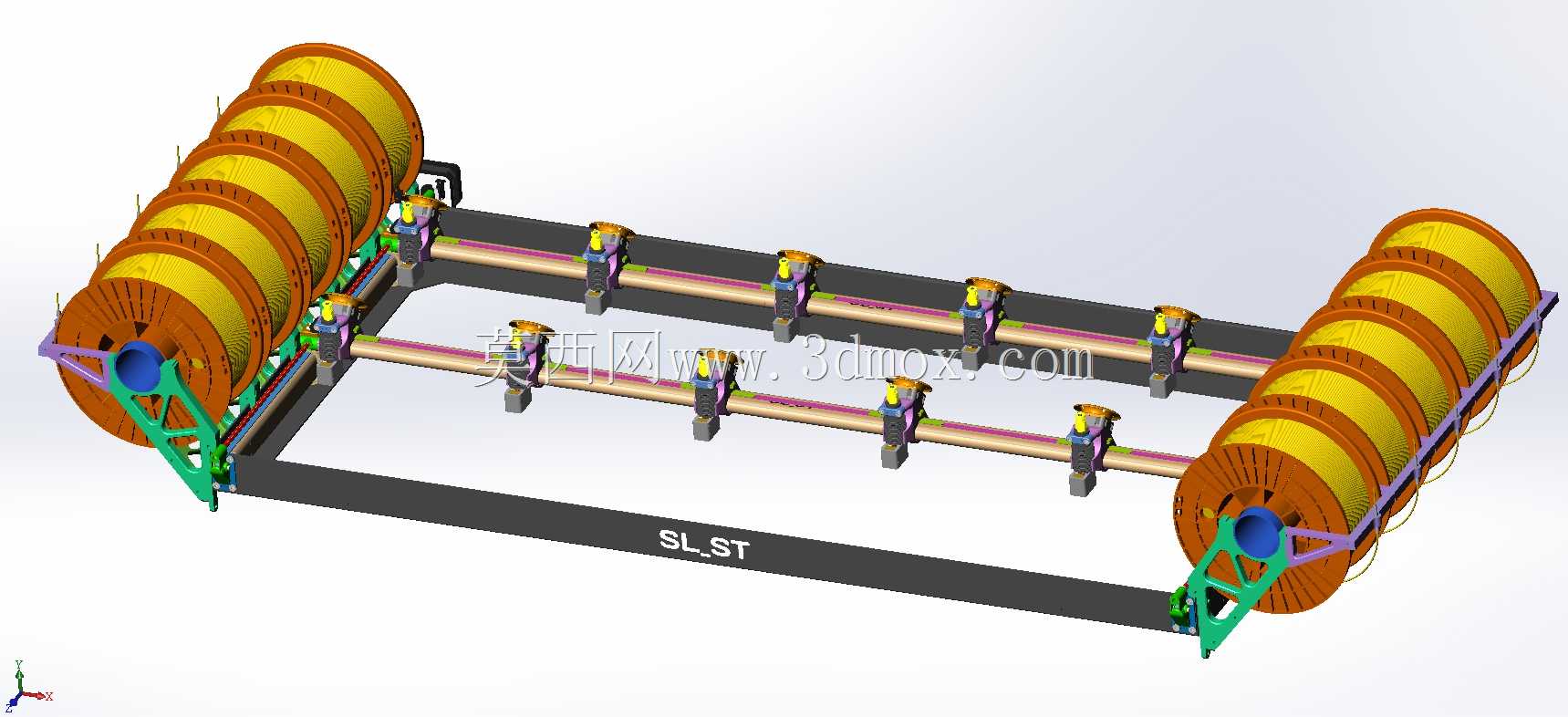

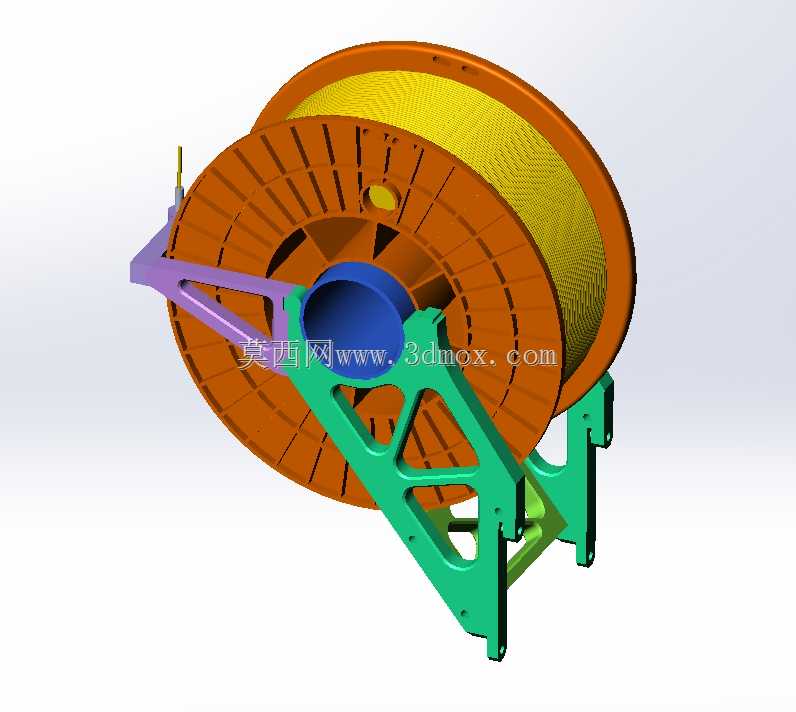

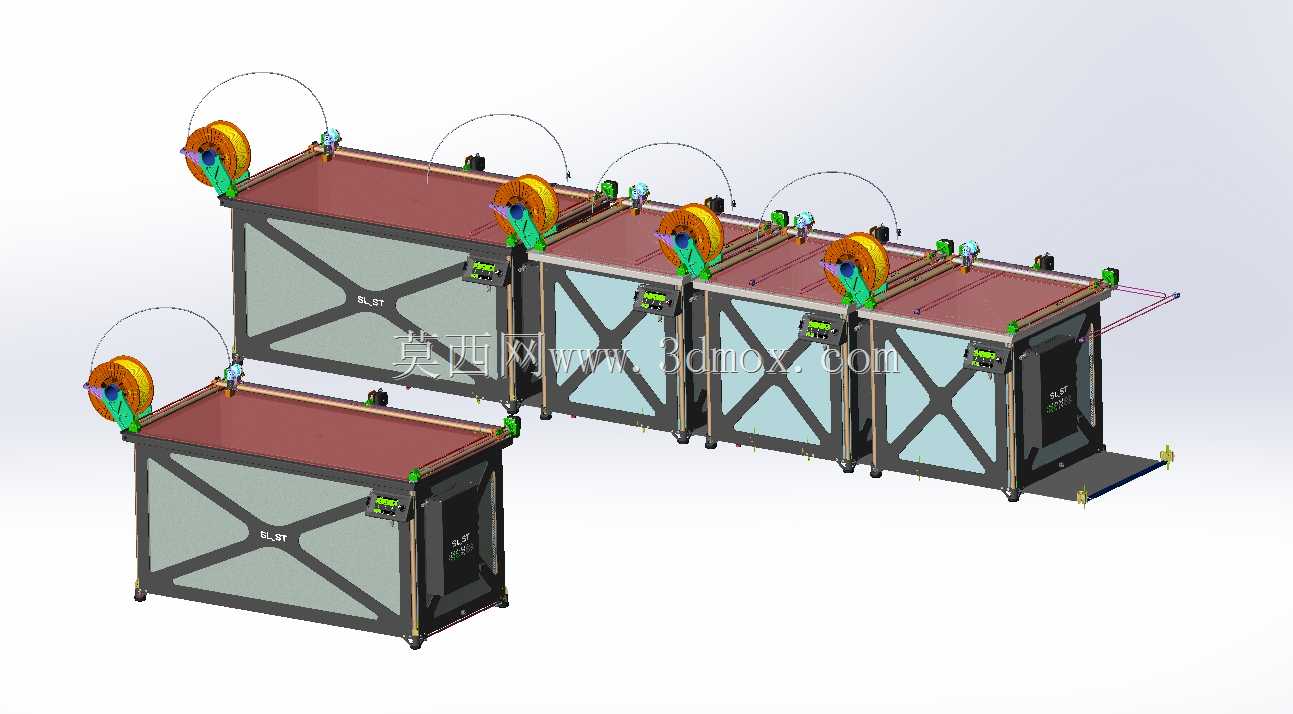

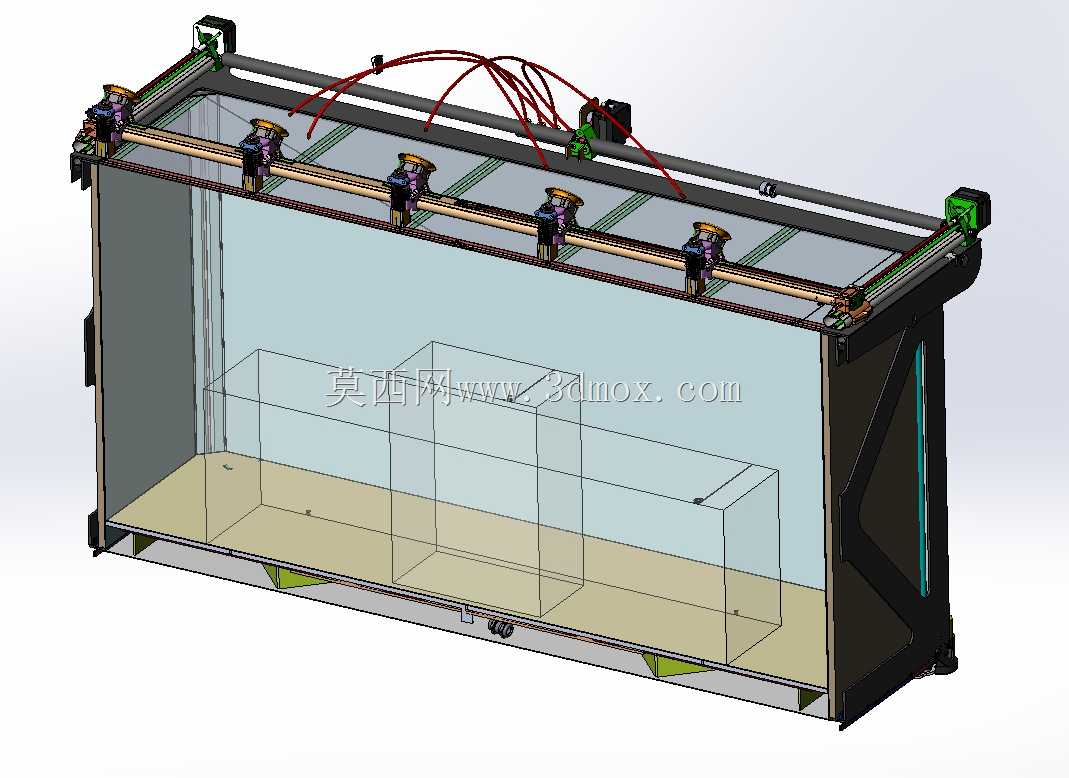

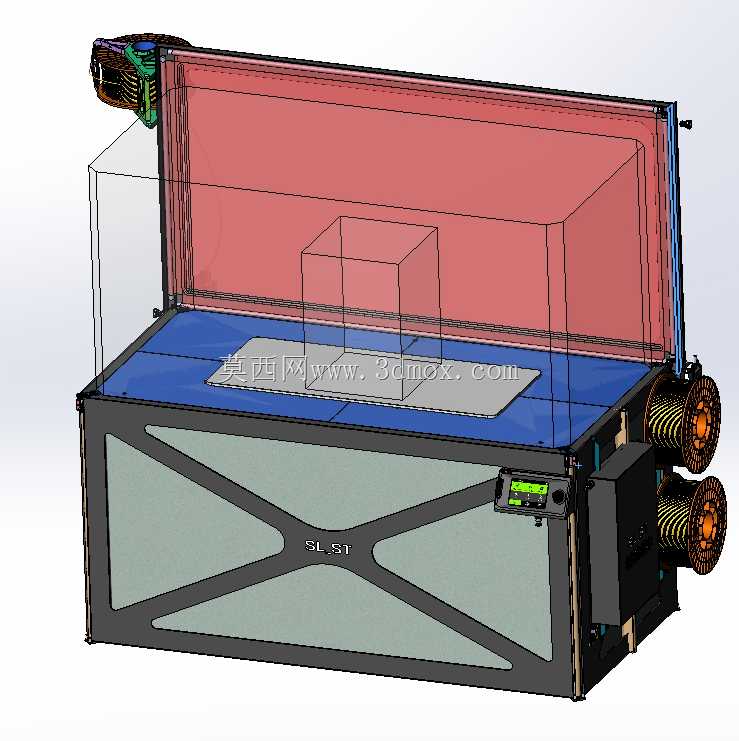

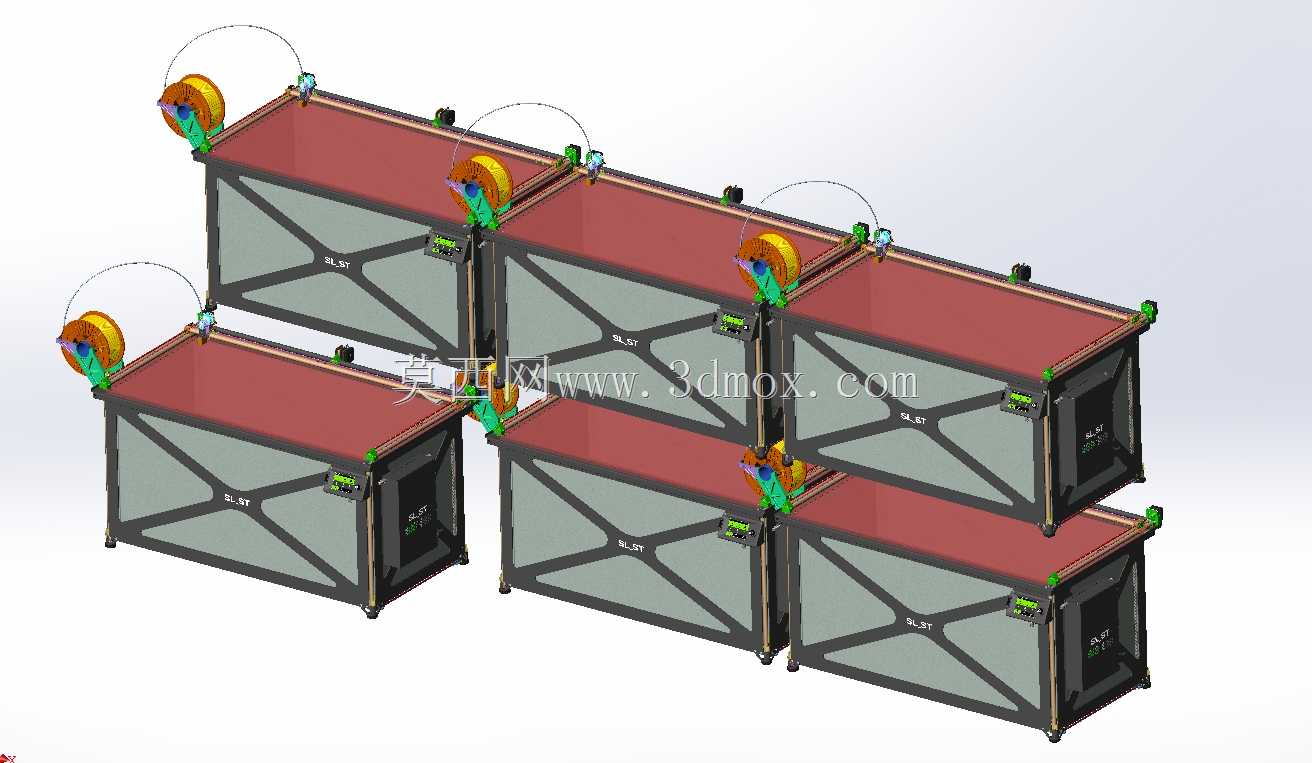

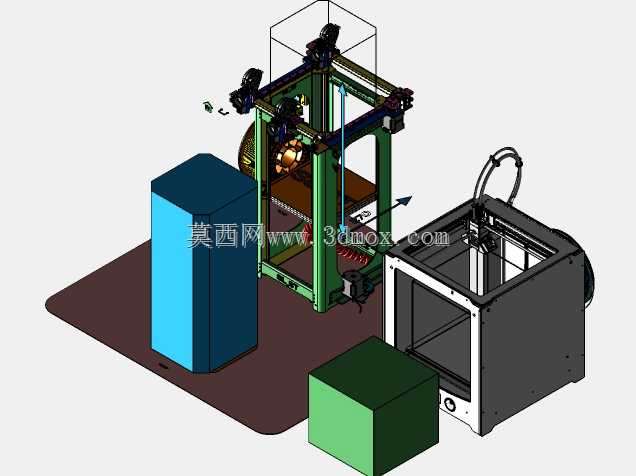

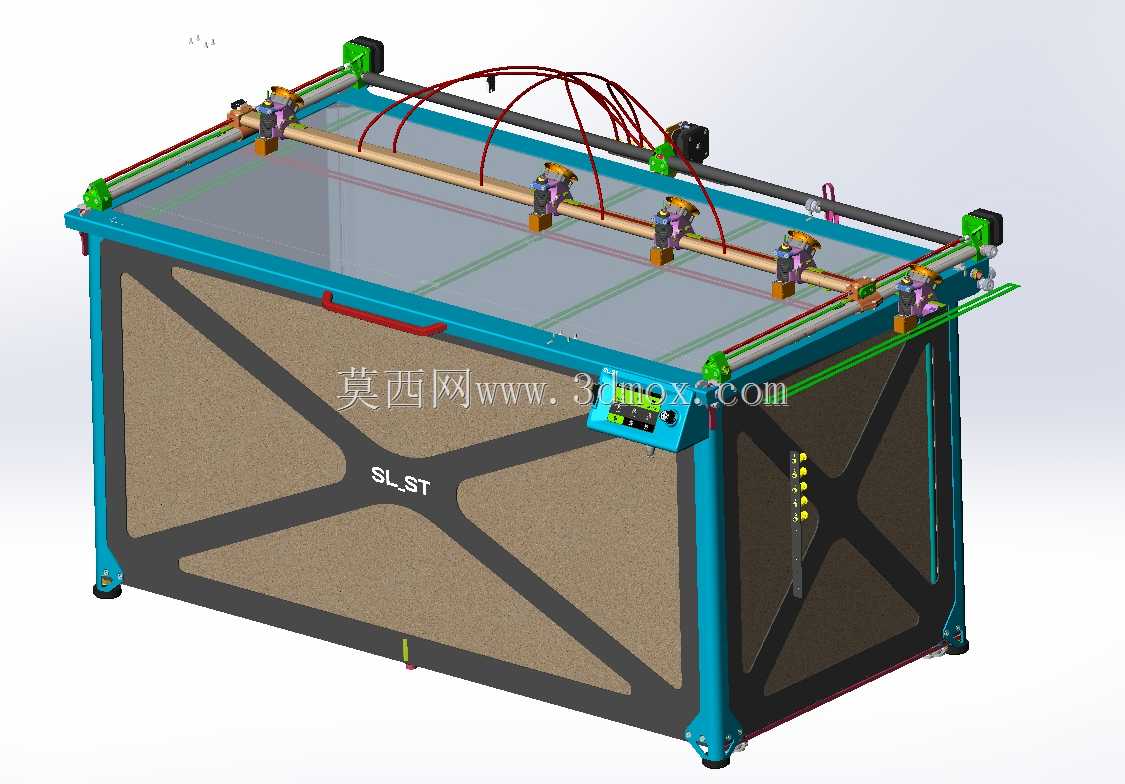

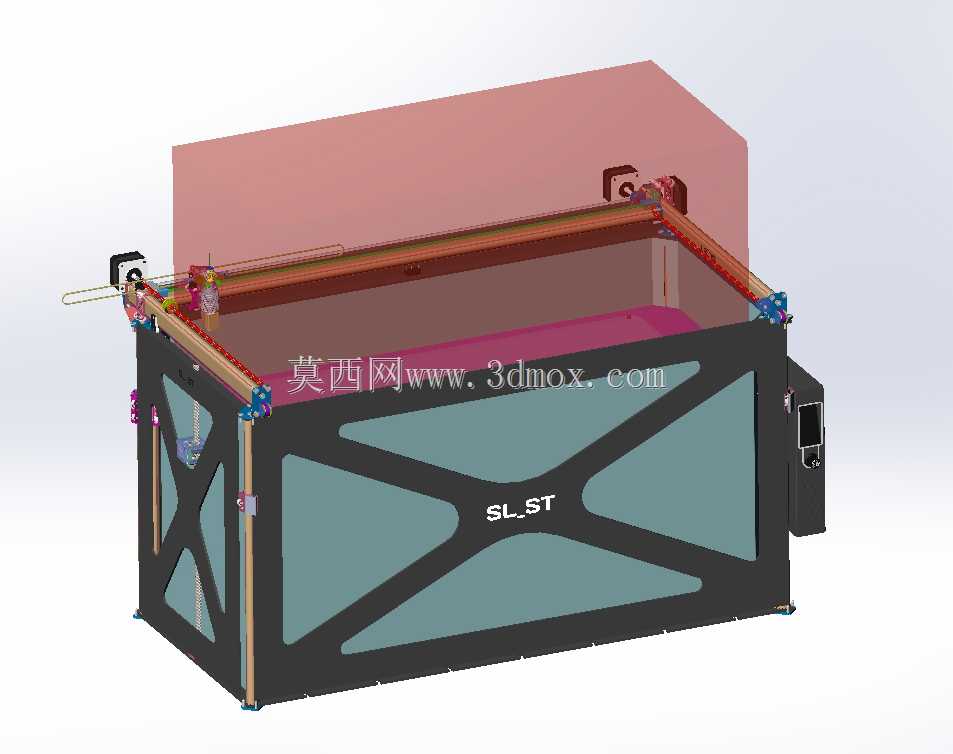

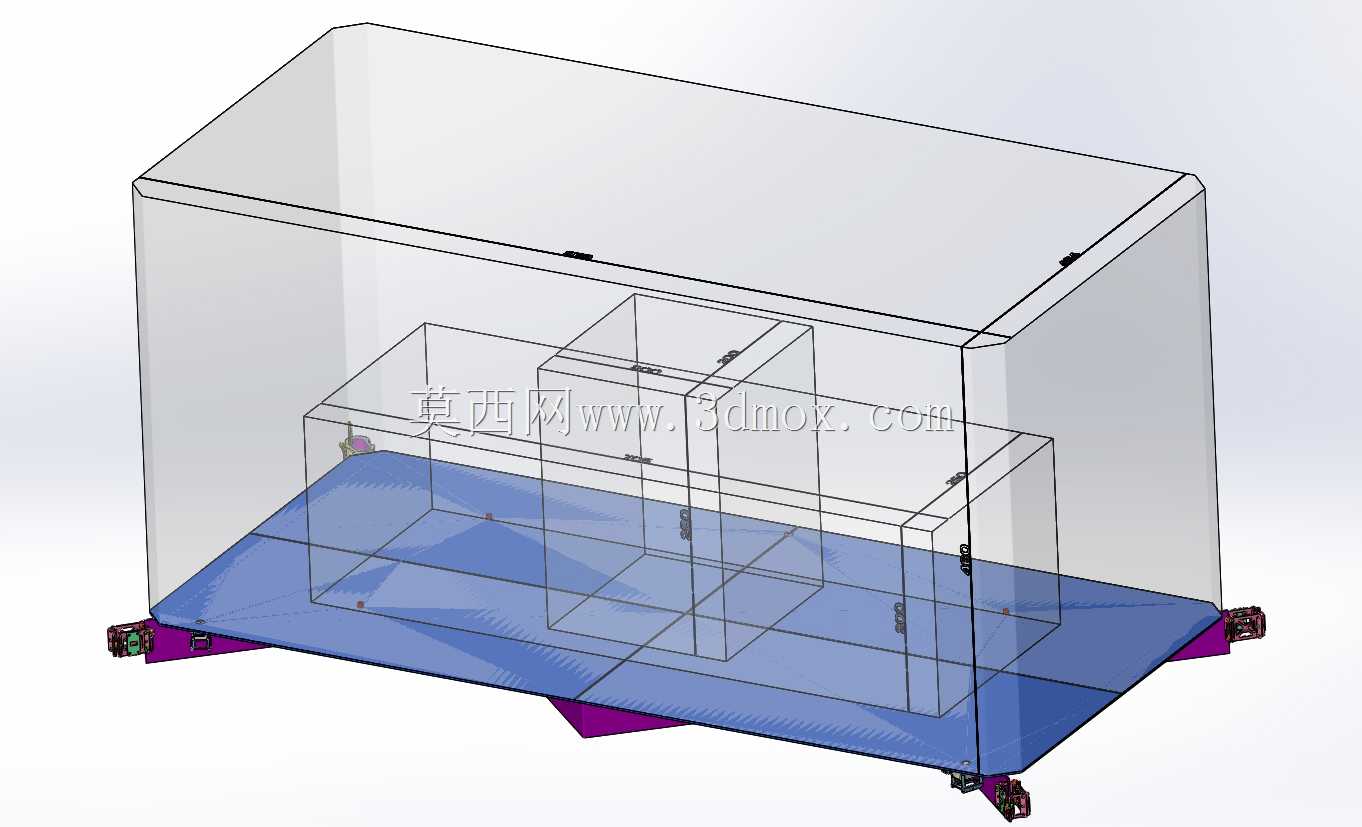

　　从实际应用场景来看，这类结构的设备主要面向桌面级创客制作、小尺寸工装夹具打样、创意产品原型验证的场景，不需要工业级设备的大占地与高成本，却能覆盖绝大多数个人用户、小型工作室的日常打印需求。设计过程中没有盲目追求参数上的极致打印尺寸，而是把工作体积与设备本身体积的比值控制在0.6左右，对比市面常见同尺寸机架的设备，这个占比已经属于较高水平，毕竟常规的Ultimaker结构设备同参数下比值仅在0.2上下，空间利用率的提升非常明显。

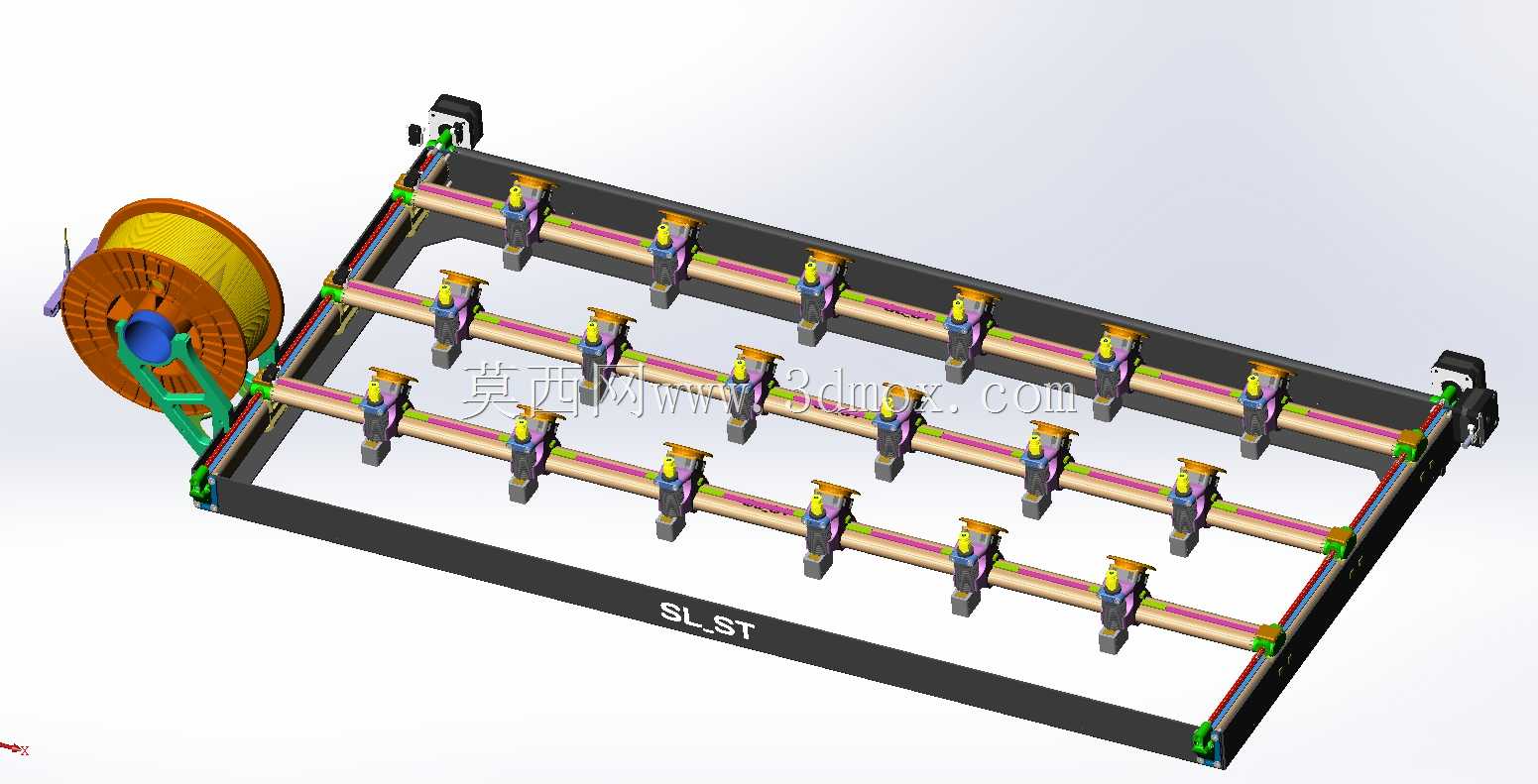

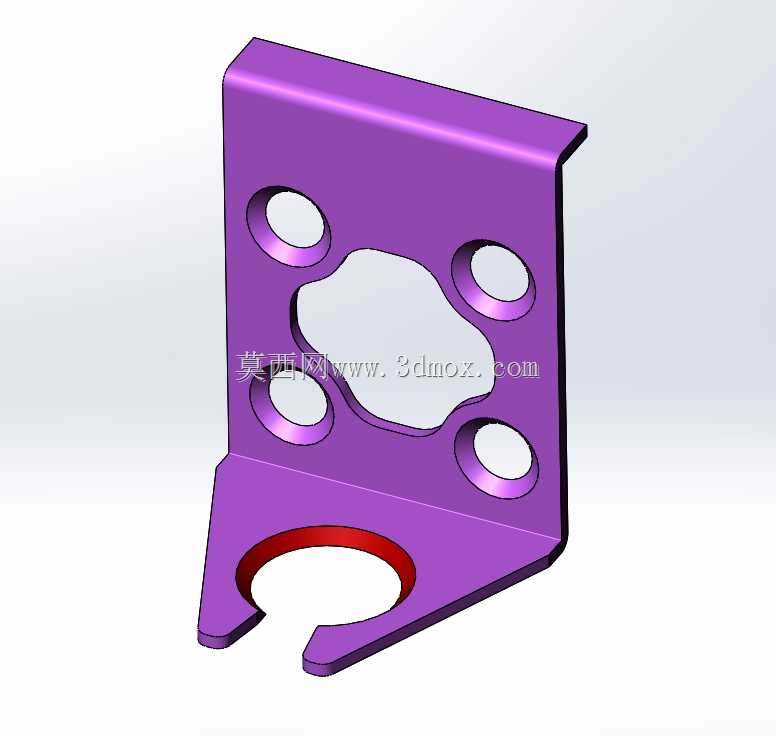

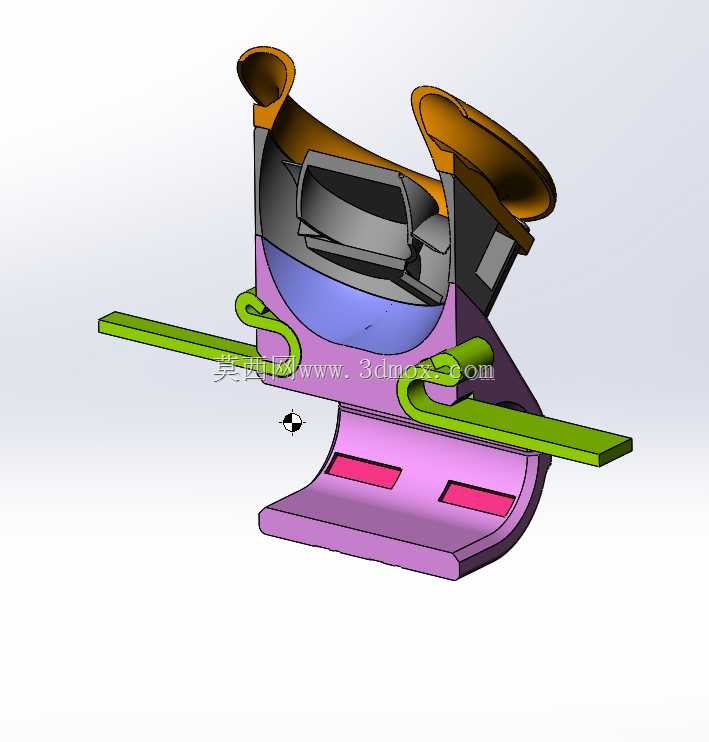

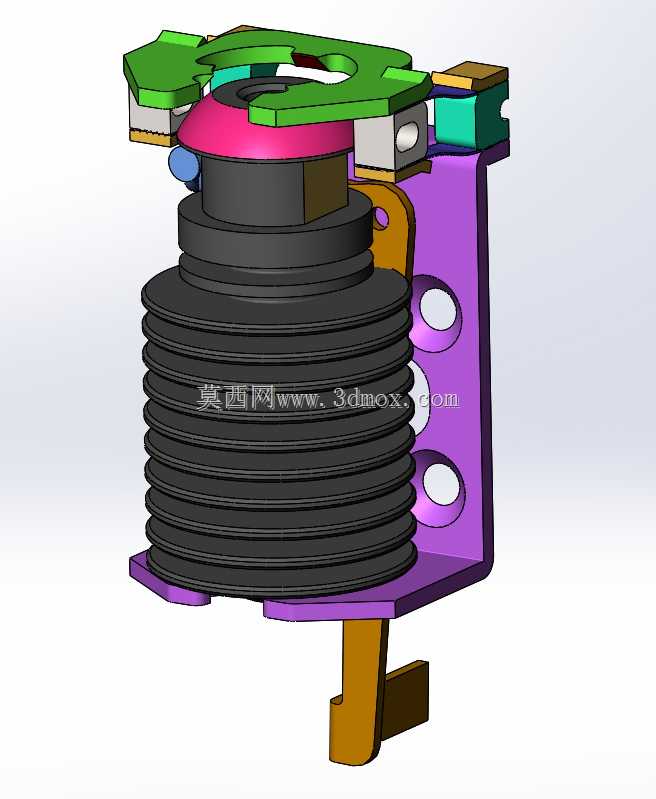

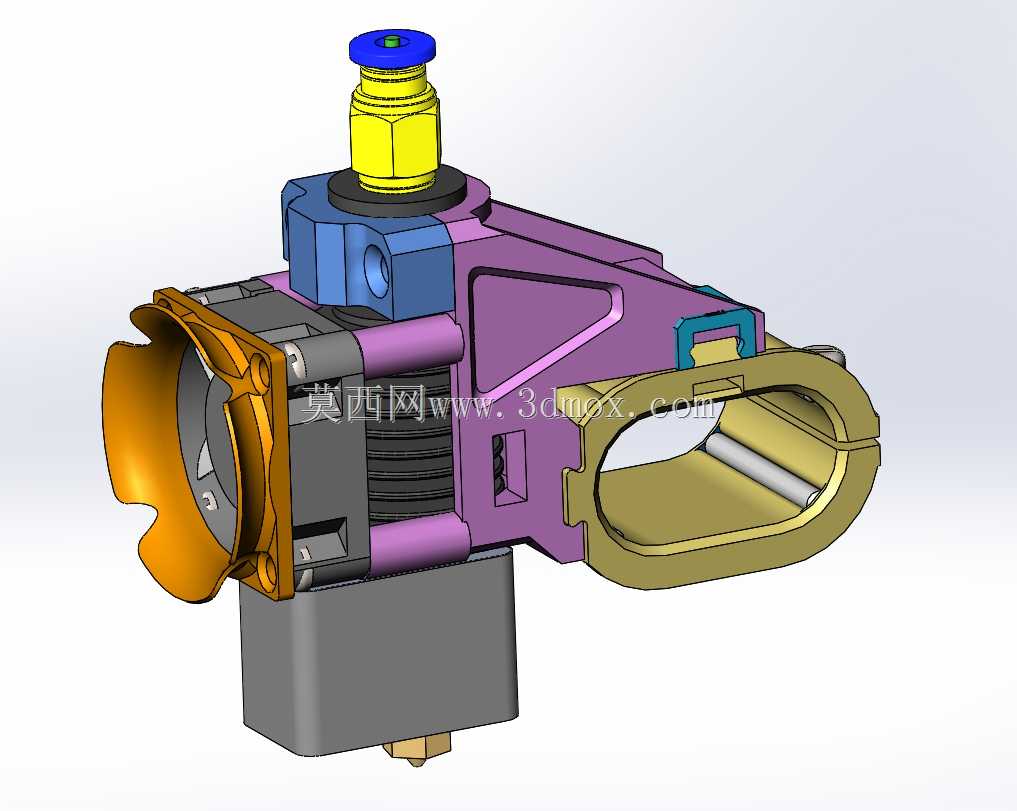

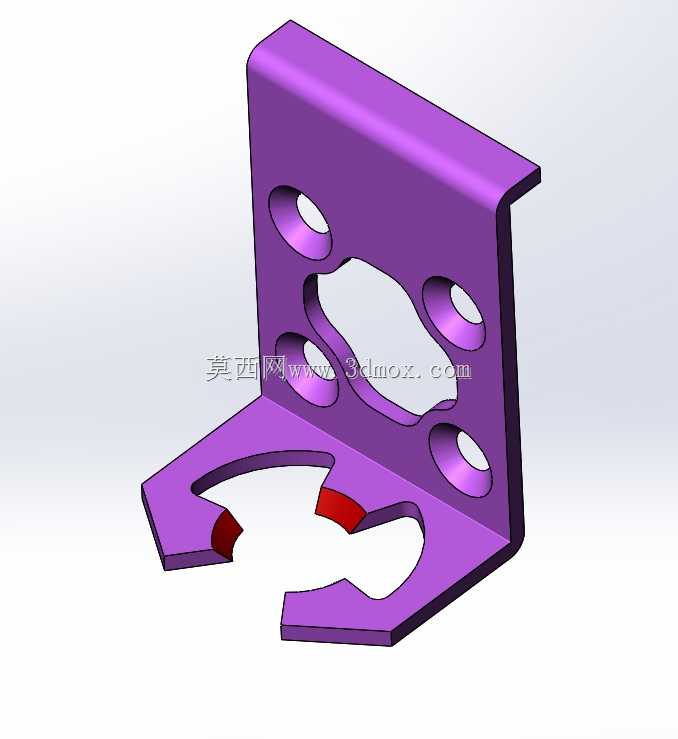

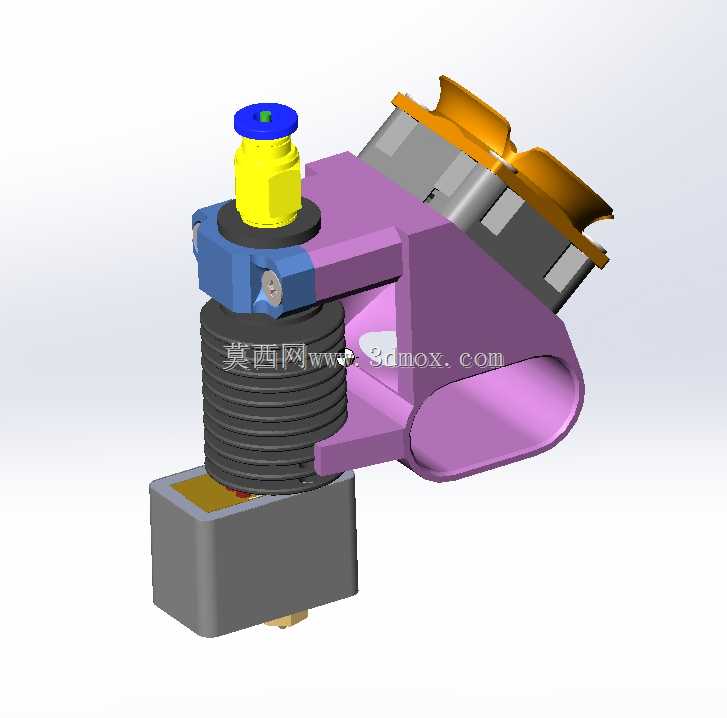

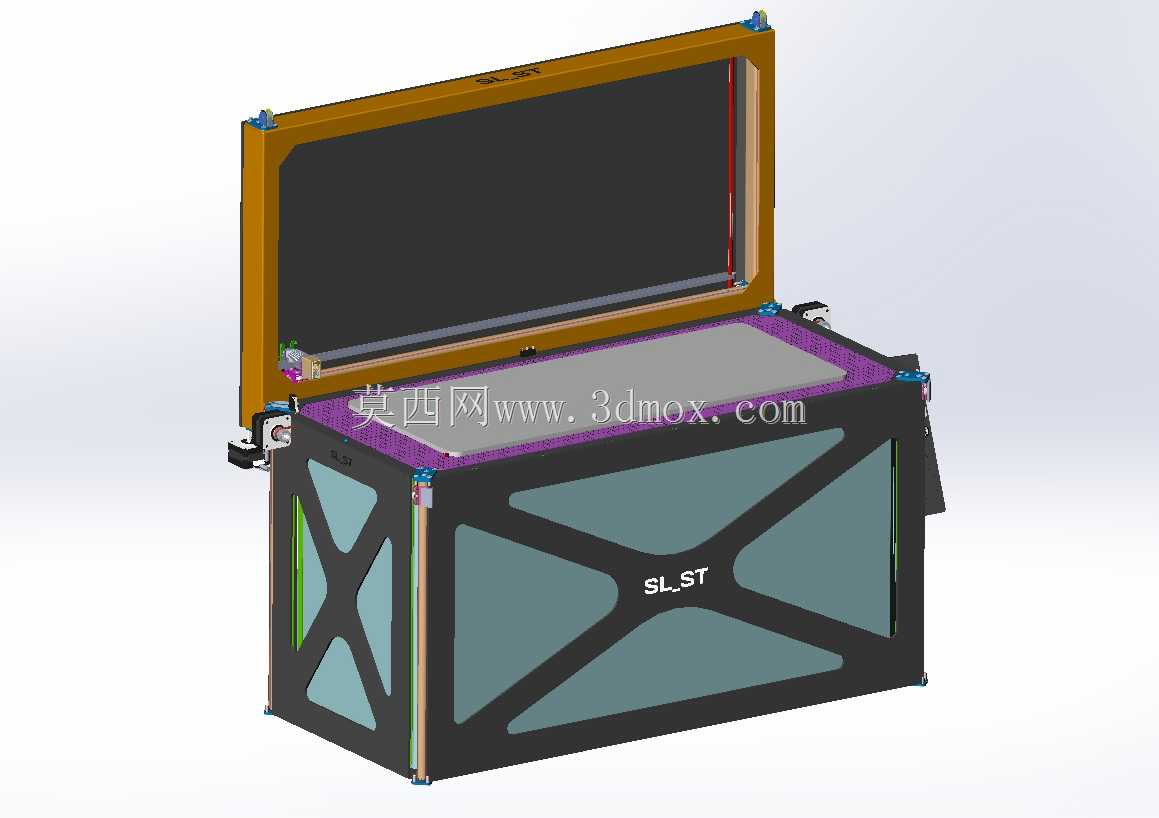

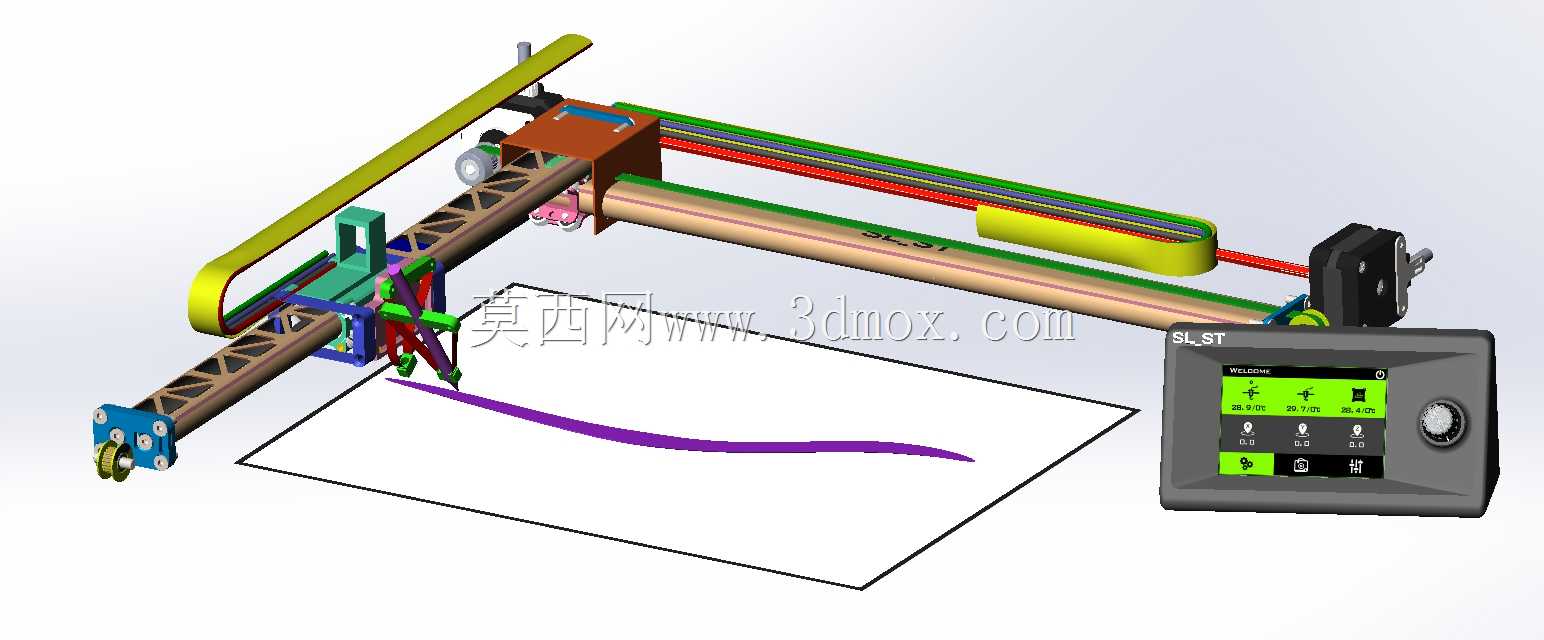

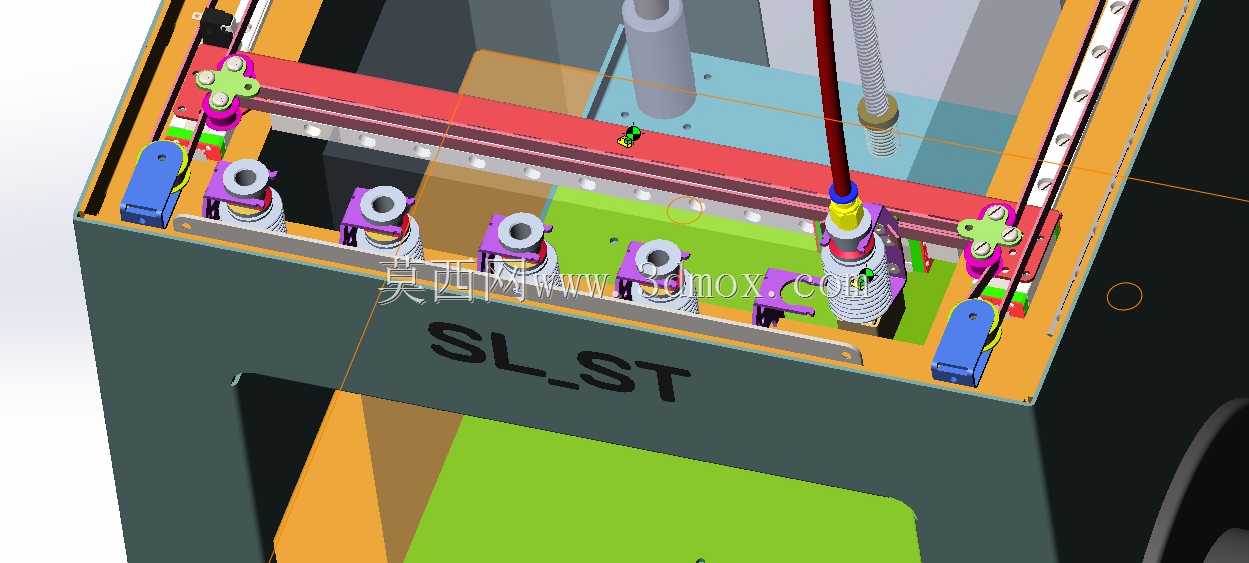

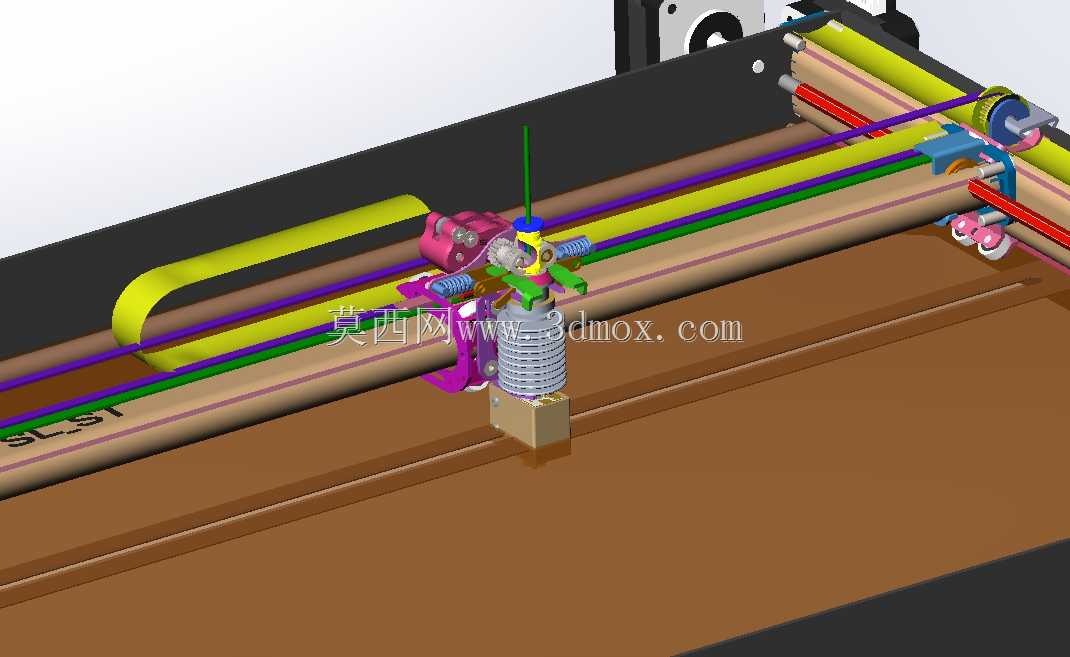

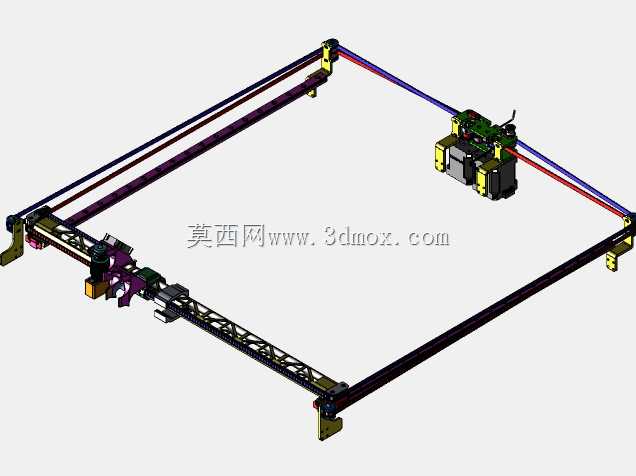

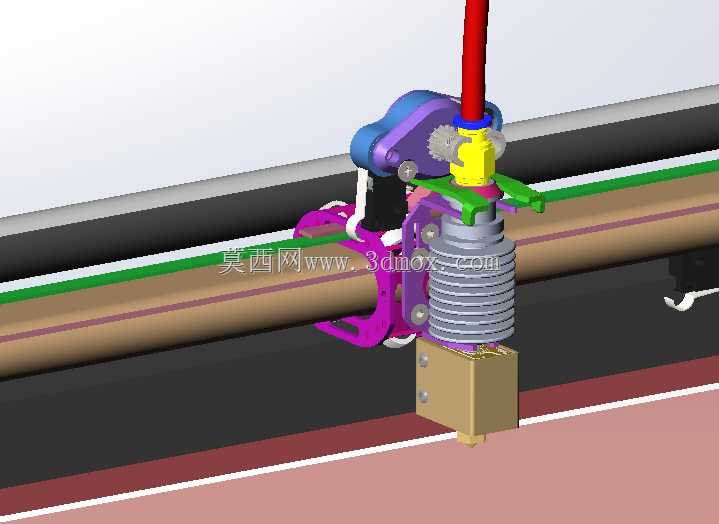

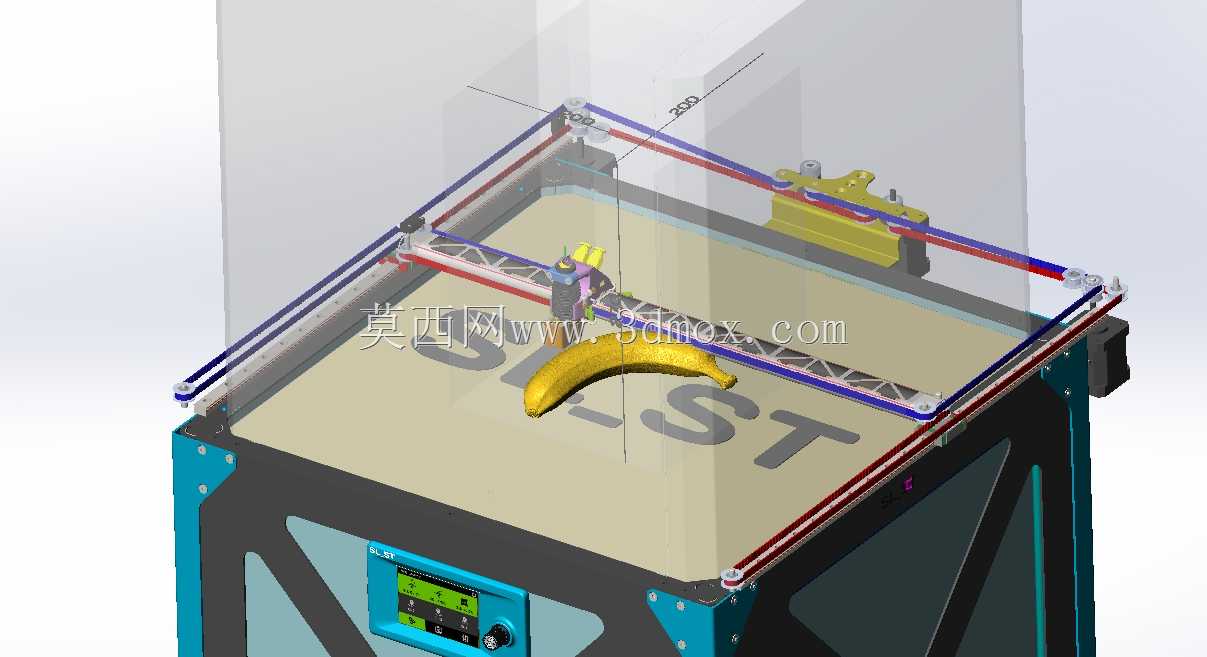

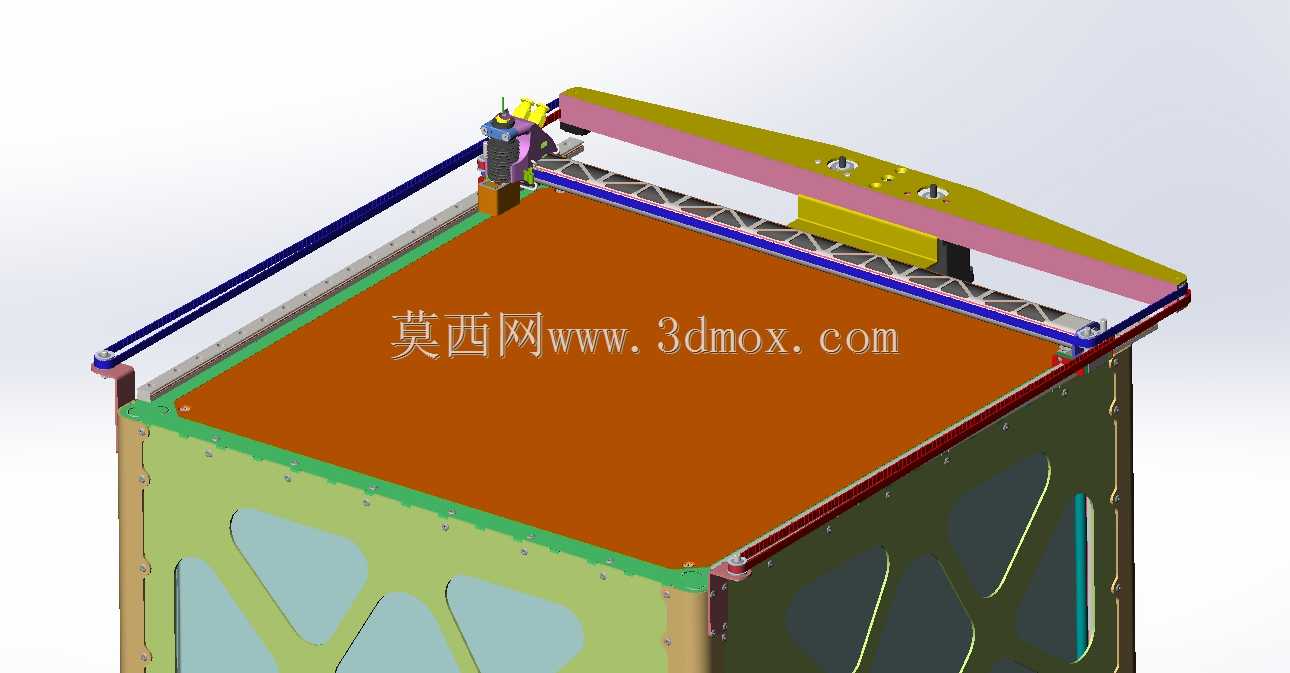

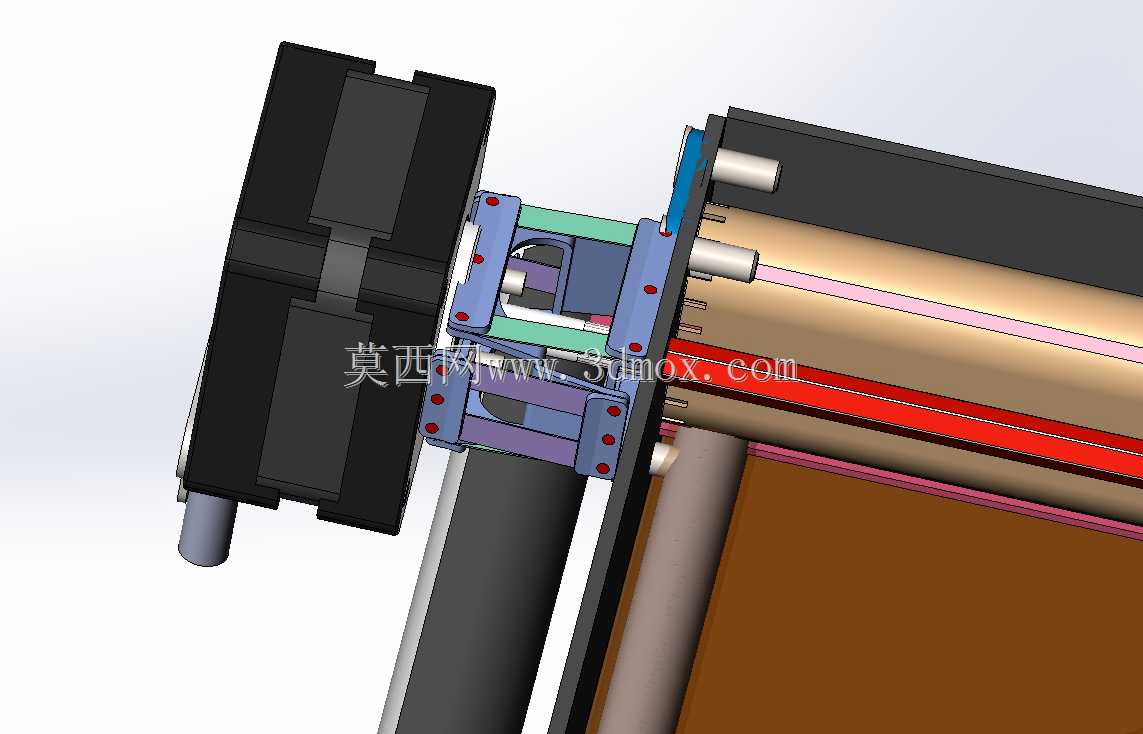

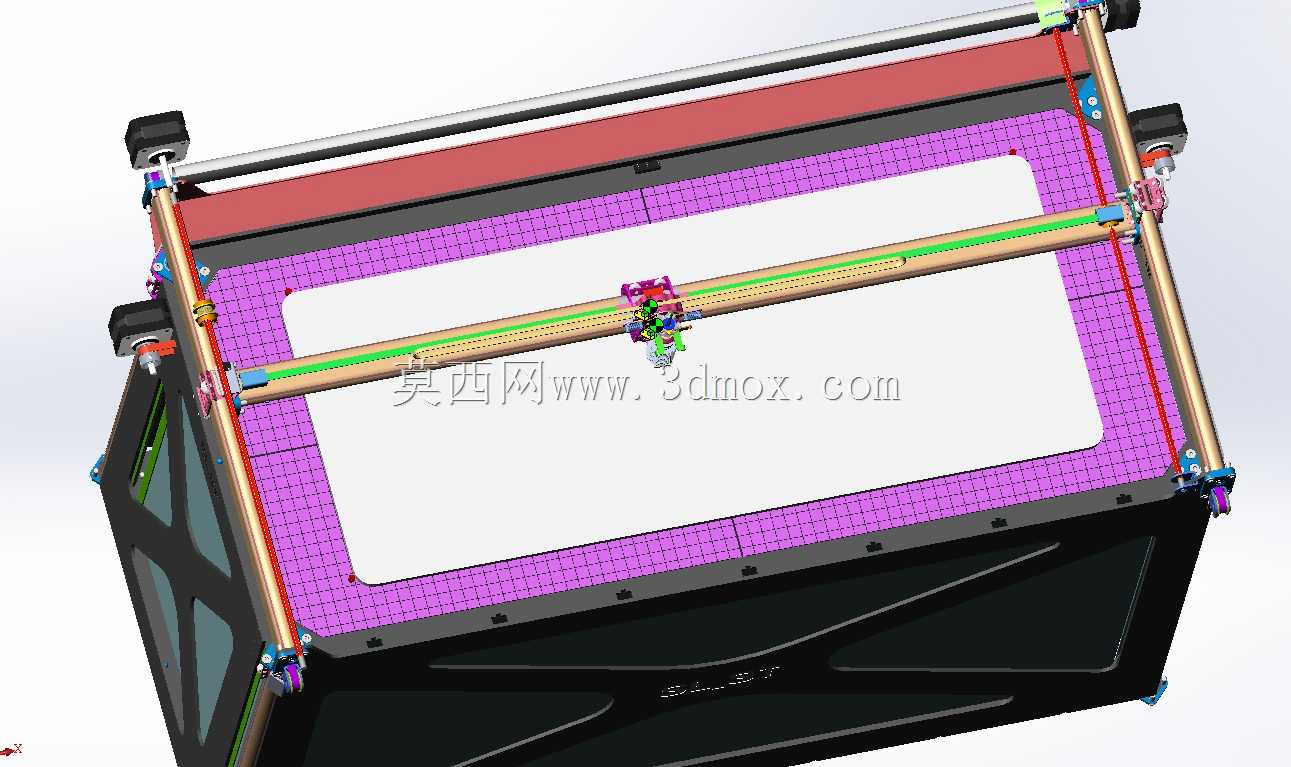

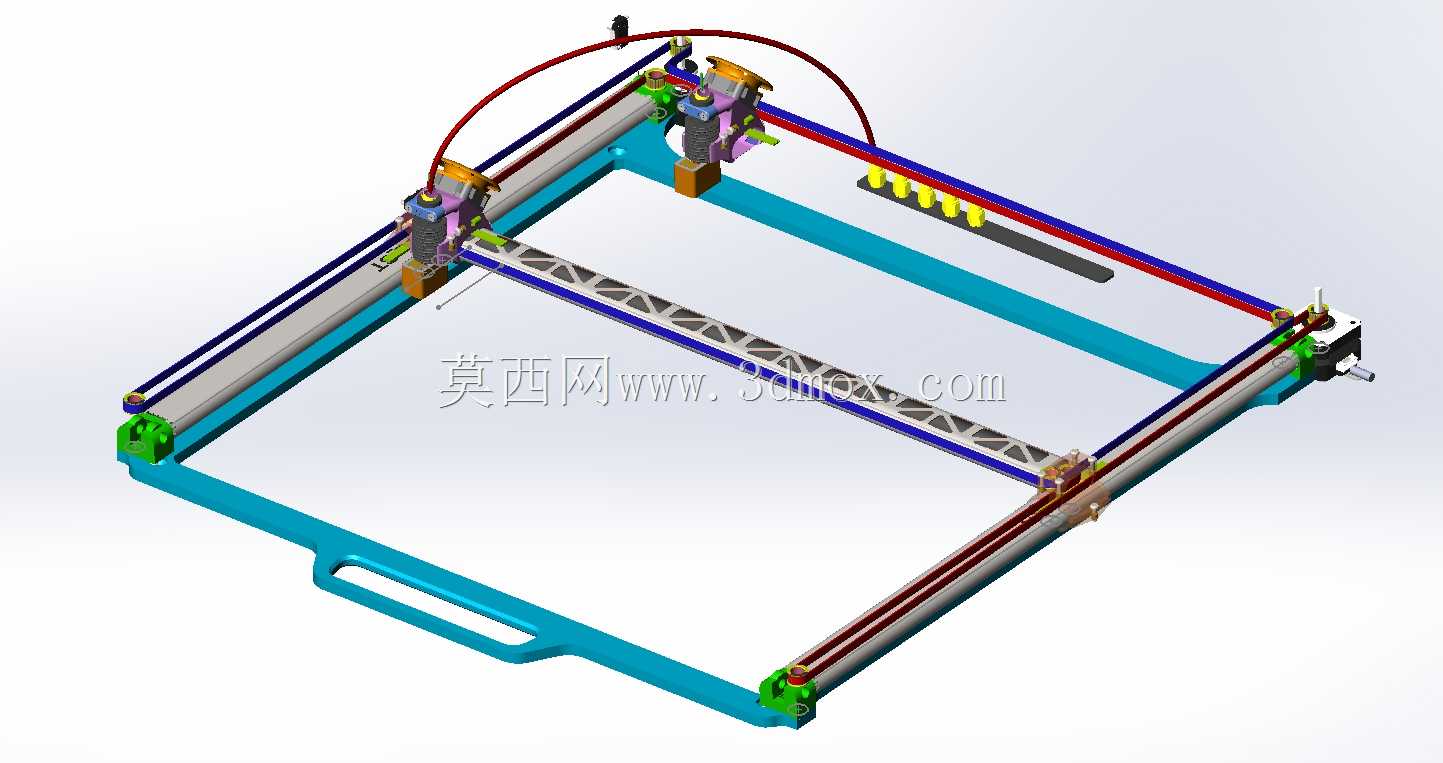

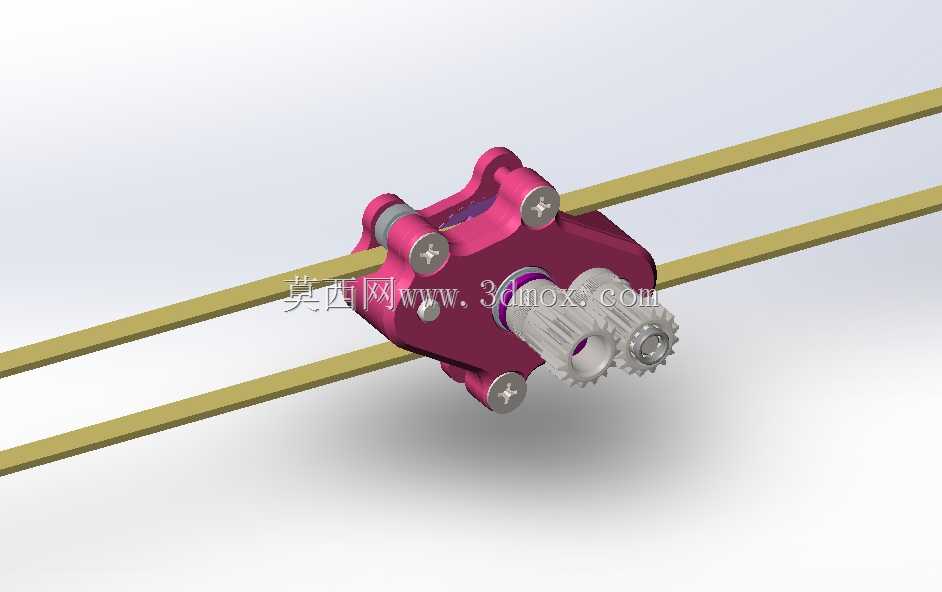

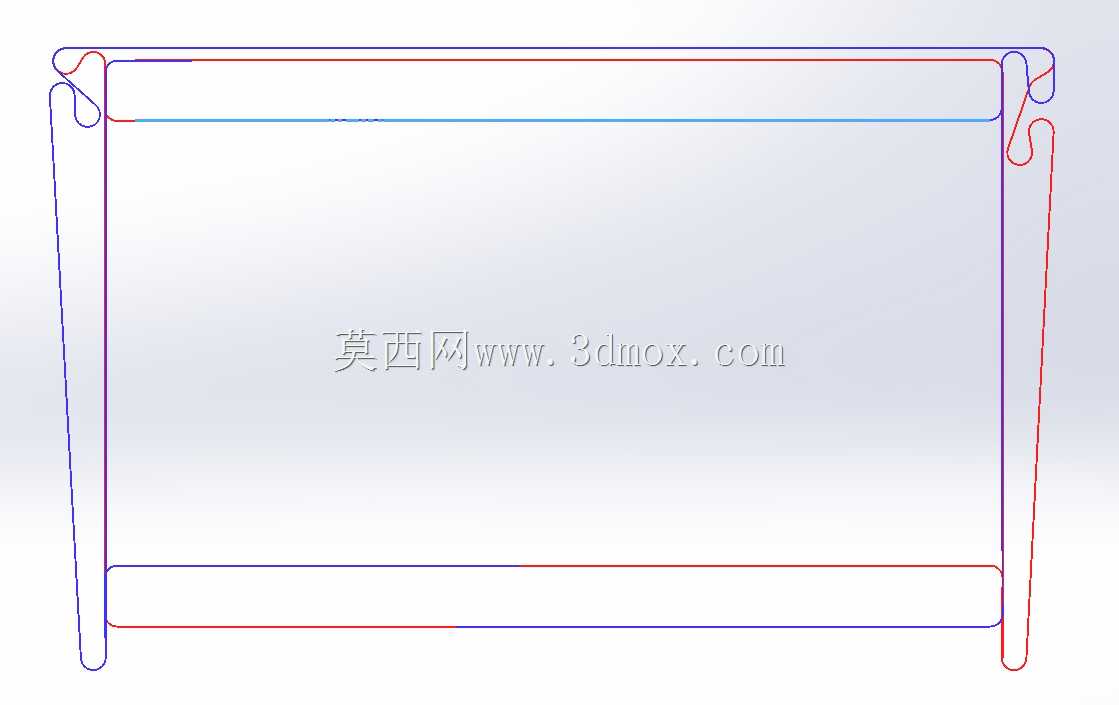

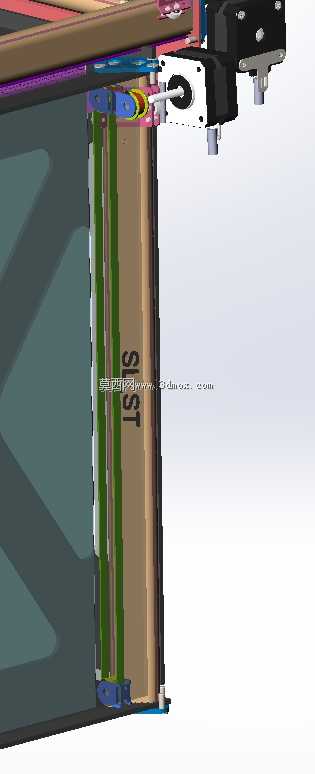

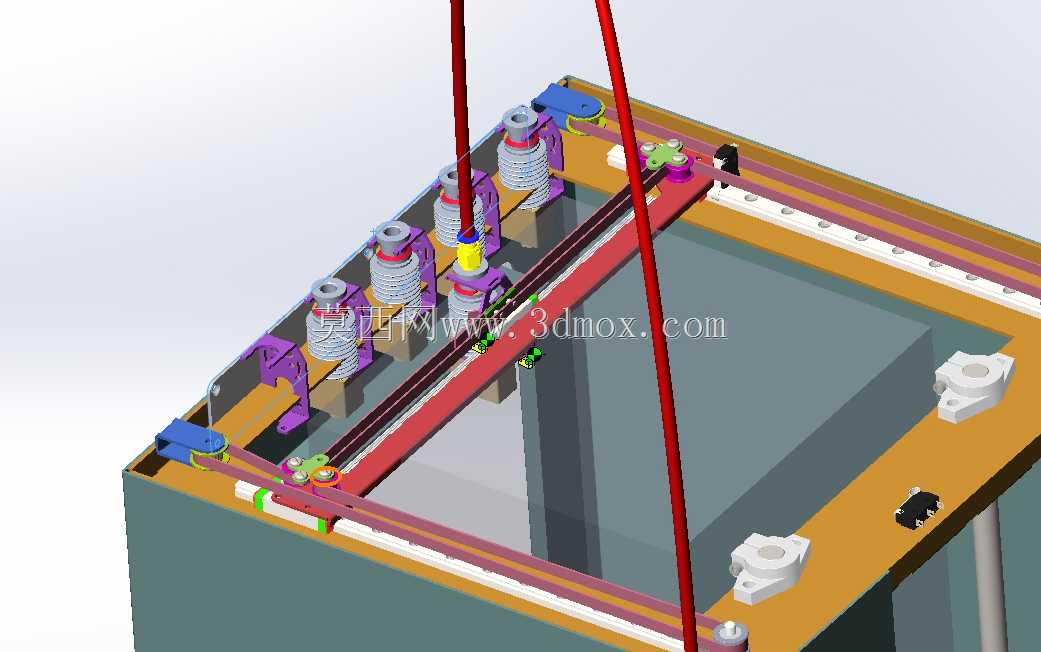

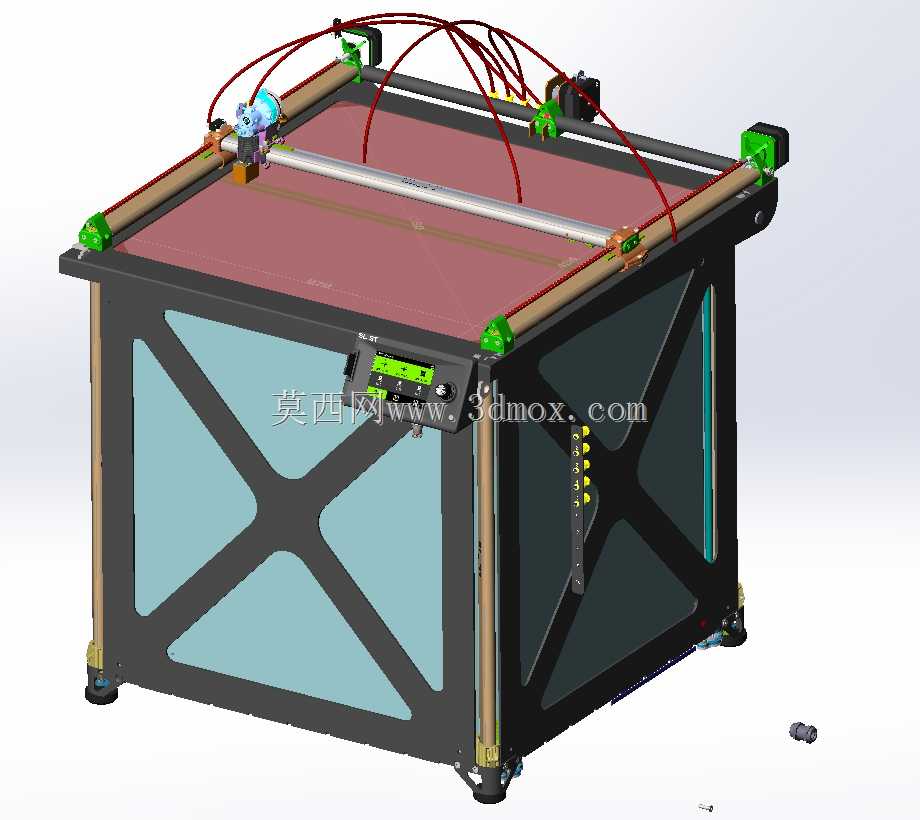

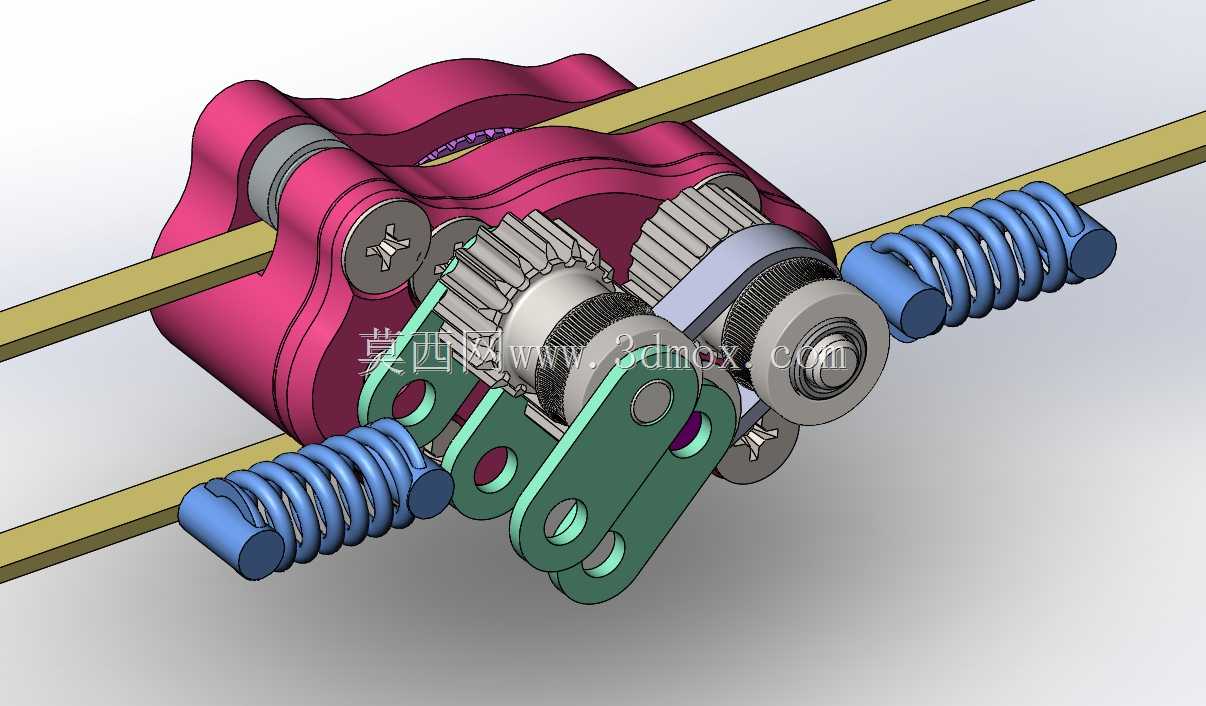

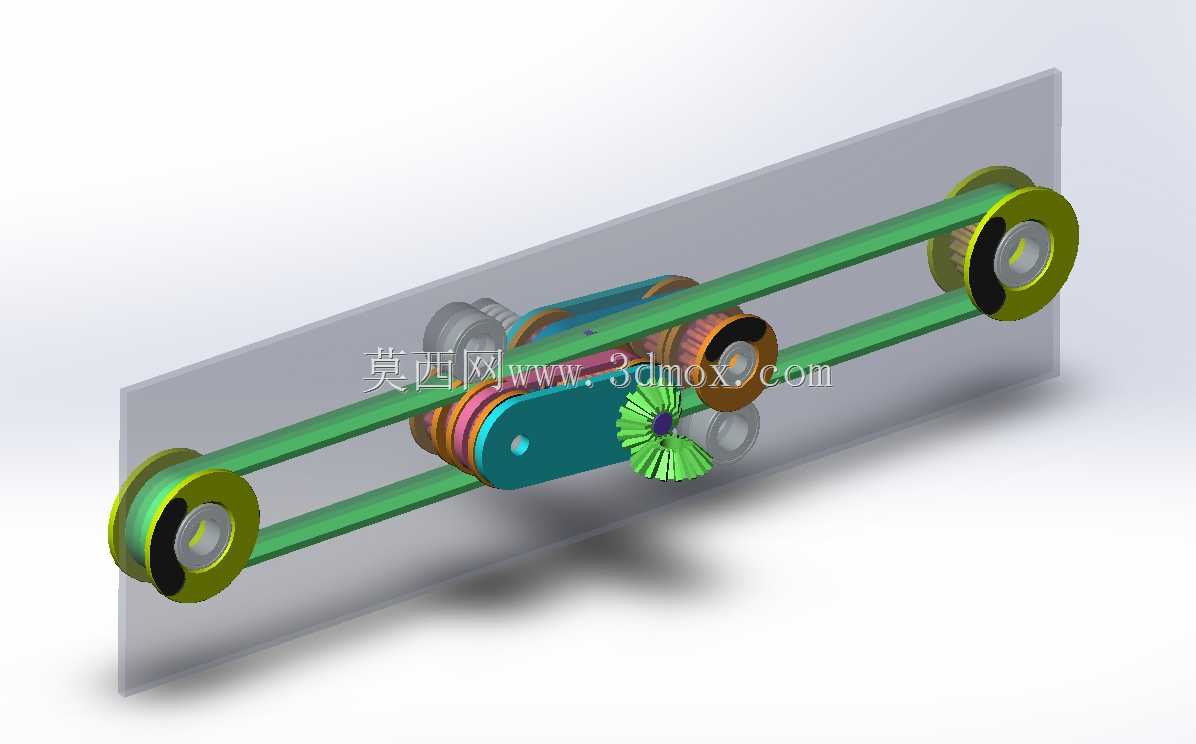

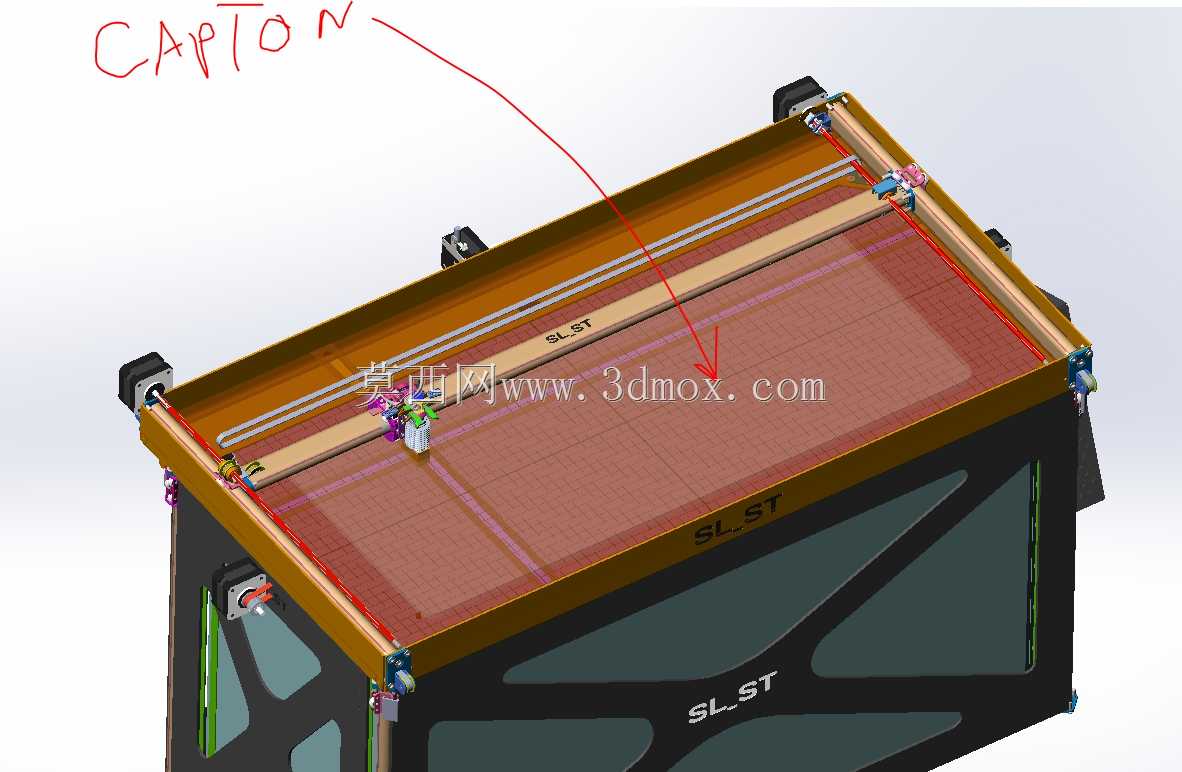

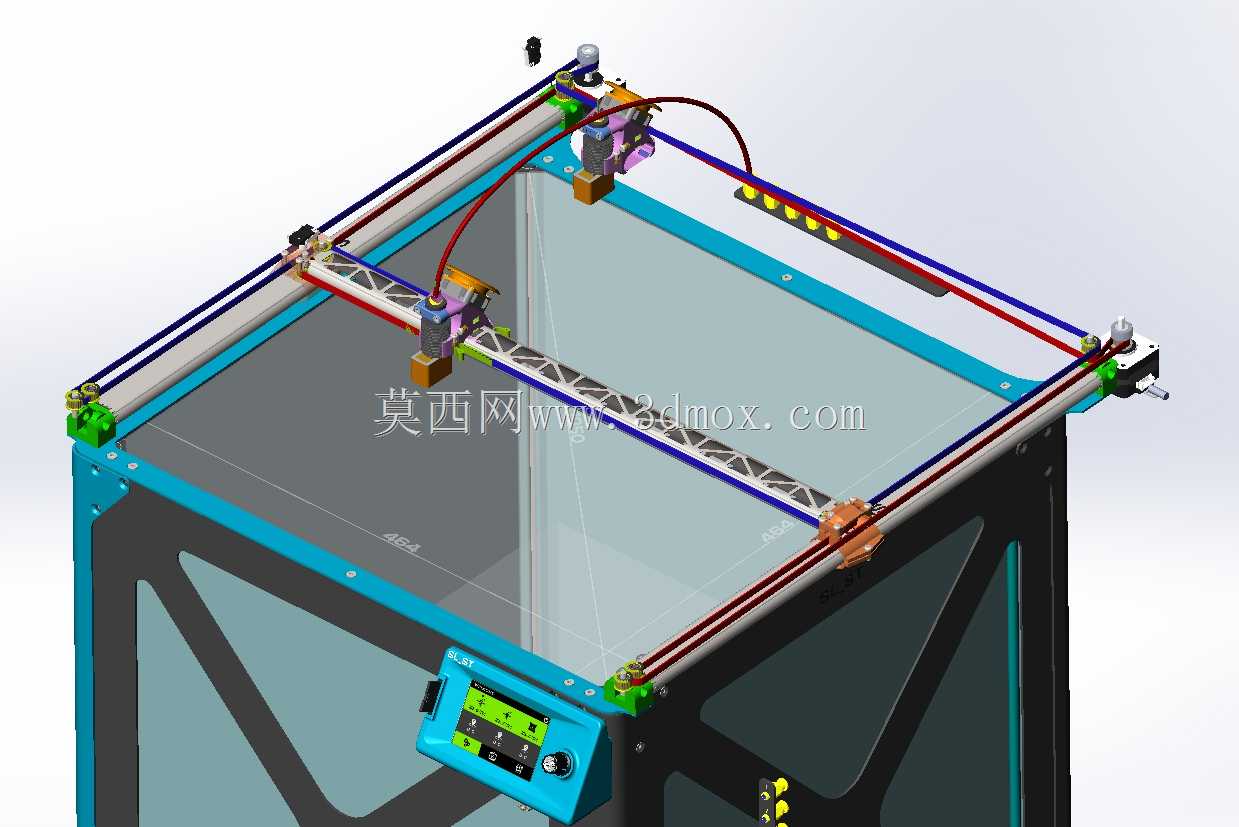

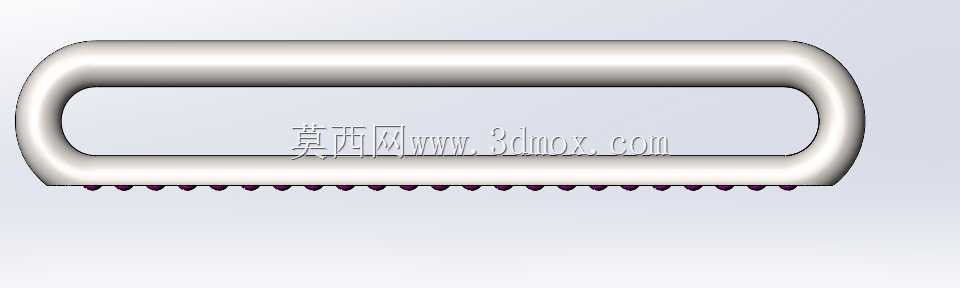

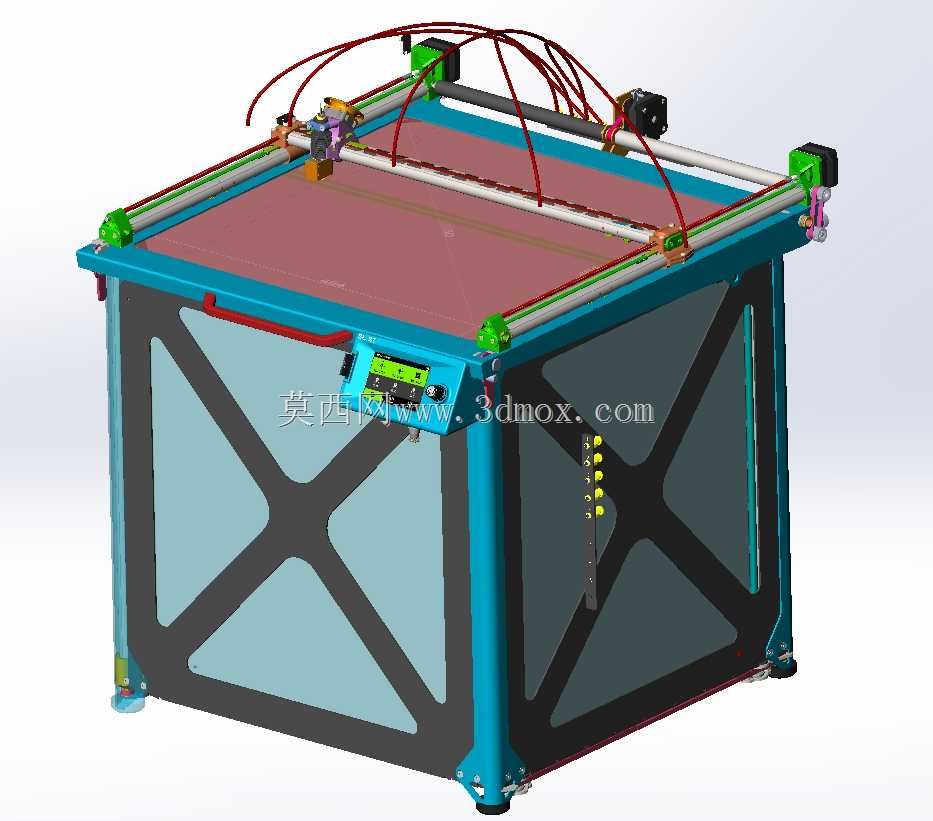

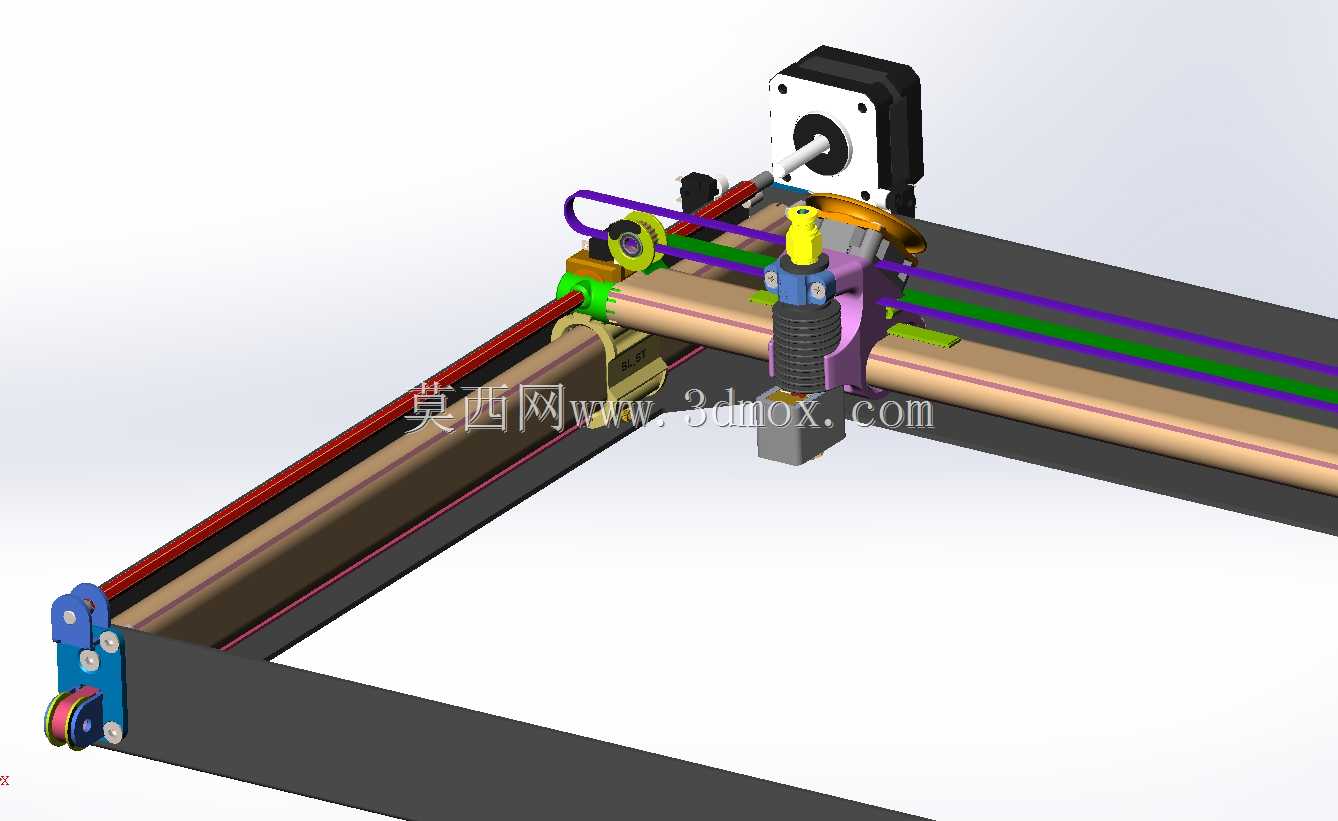

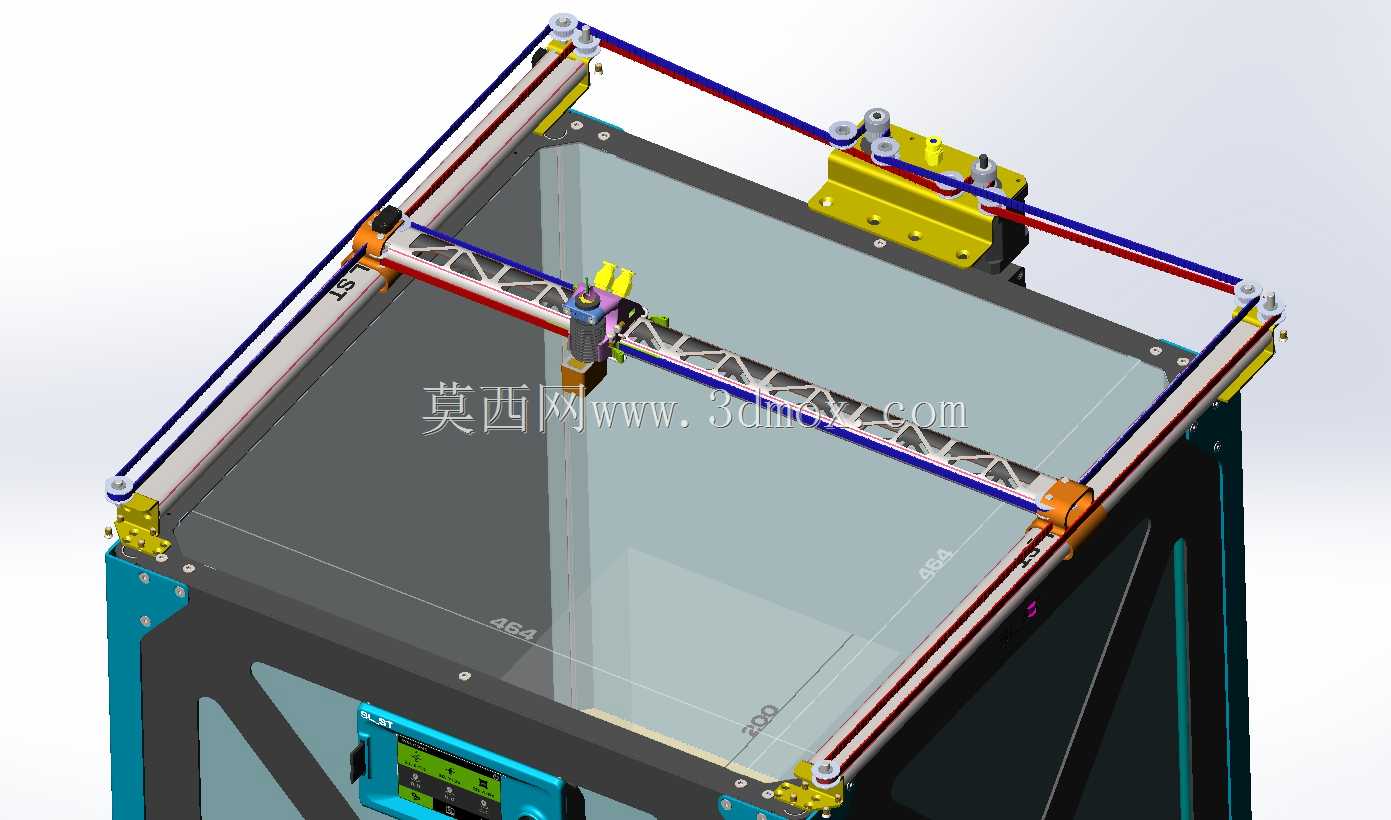

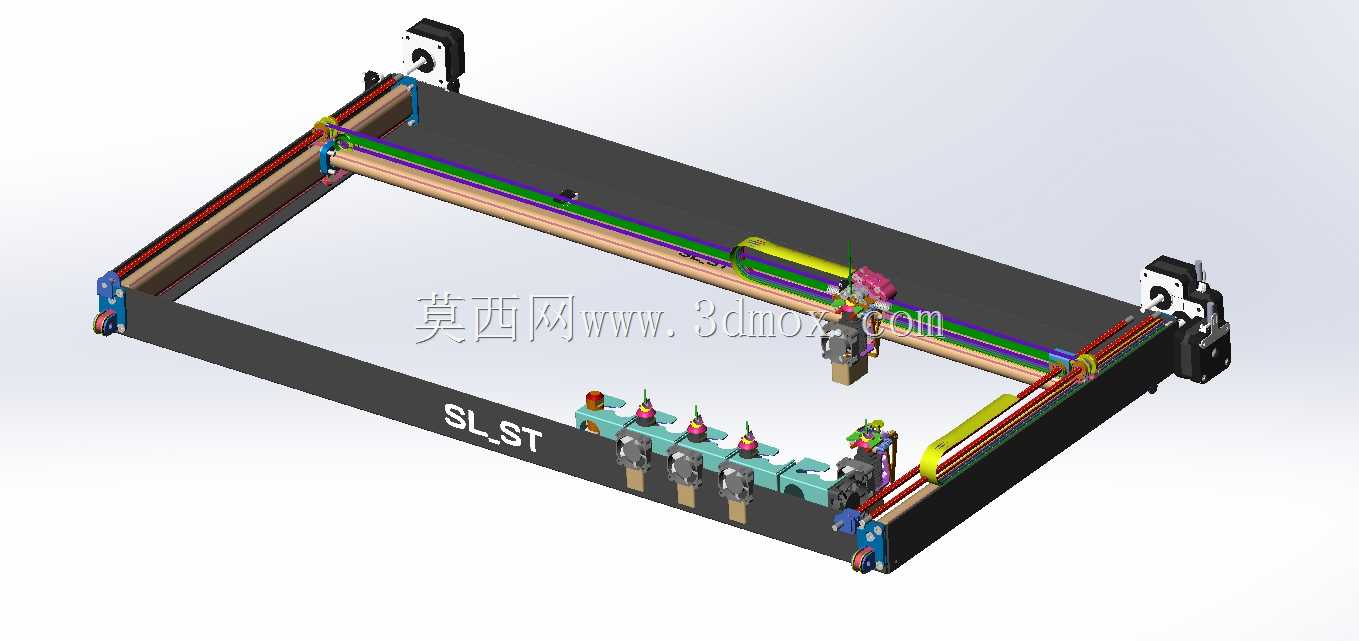

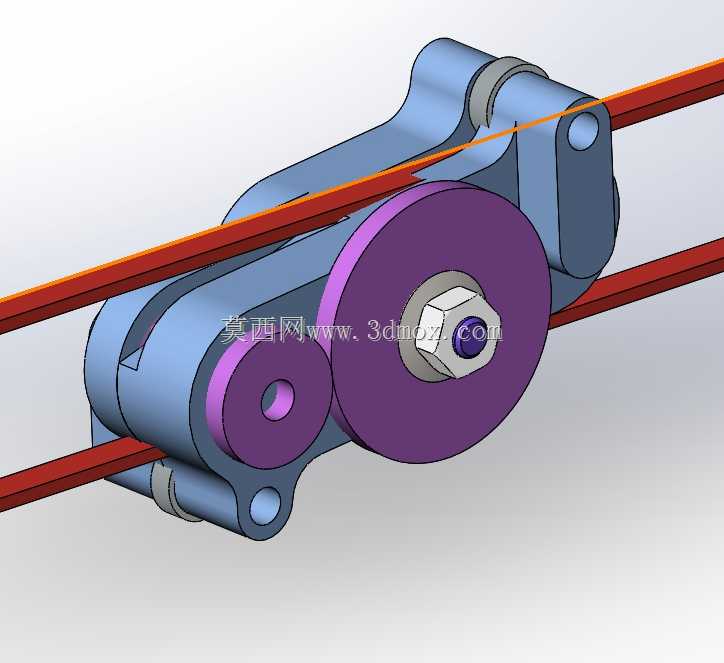

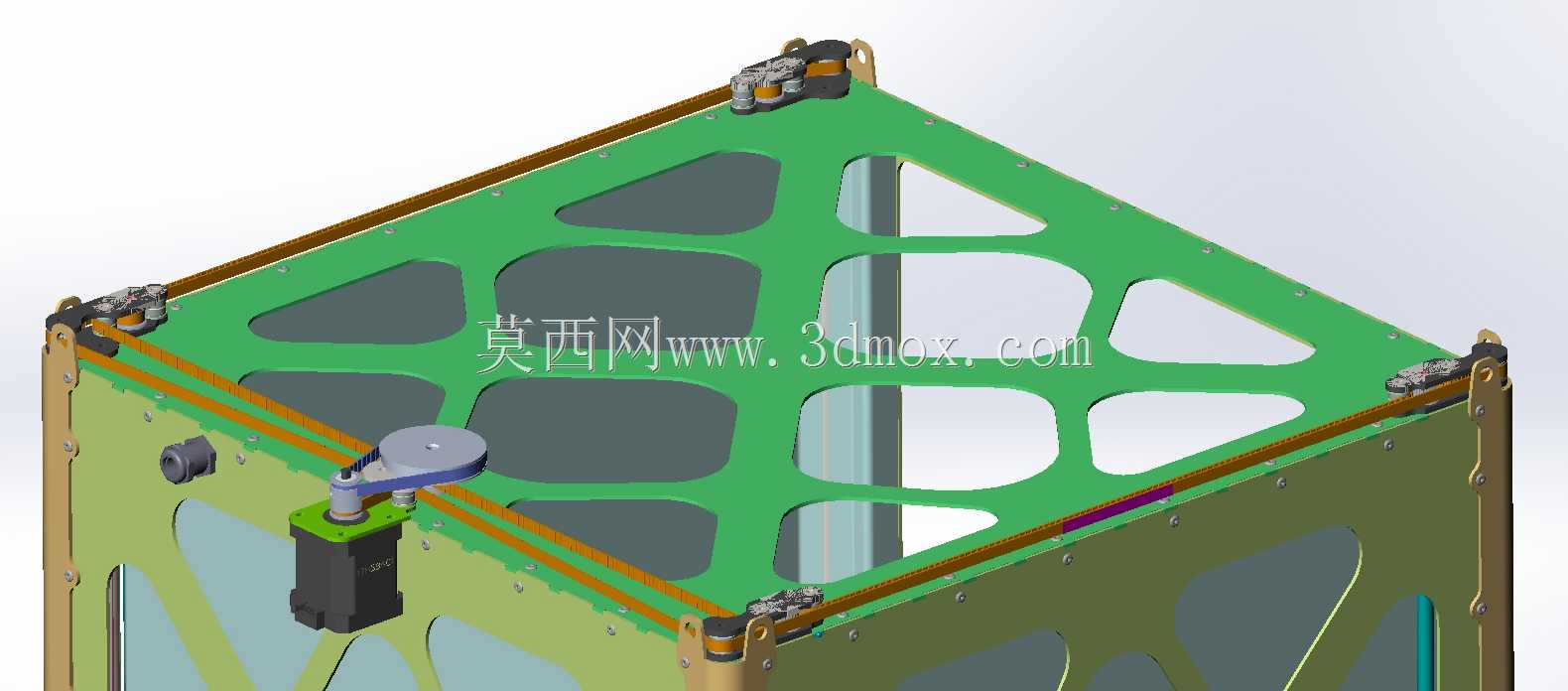

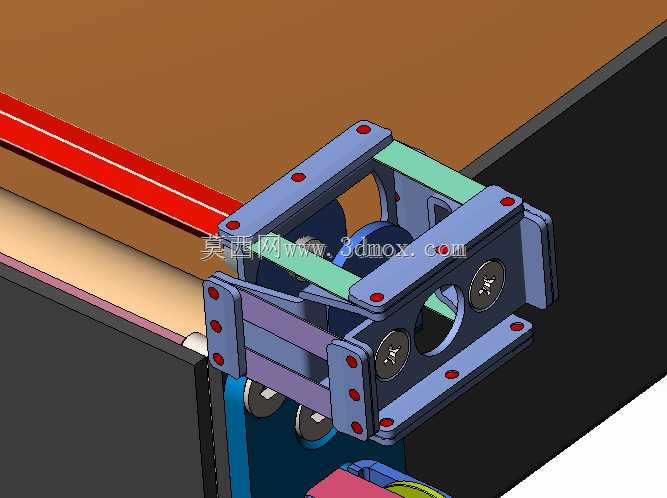

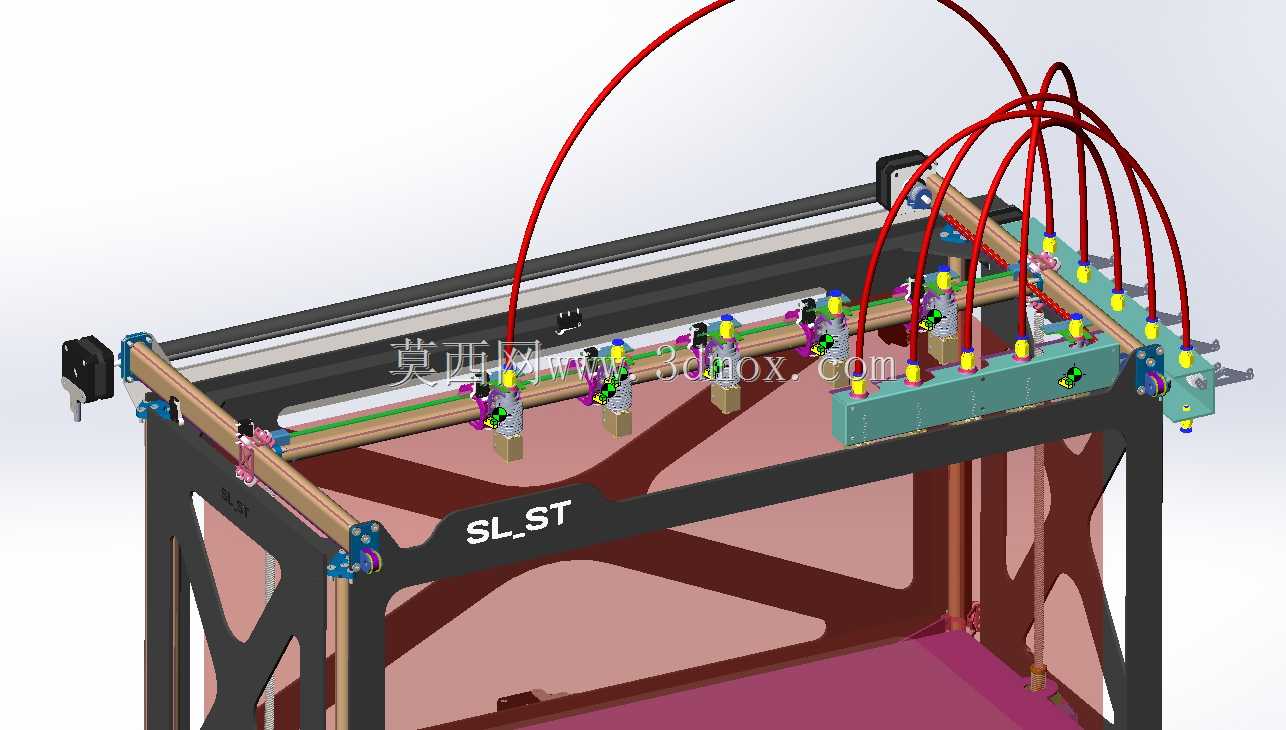

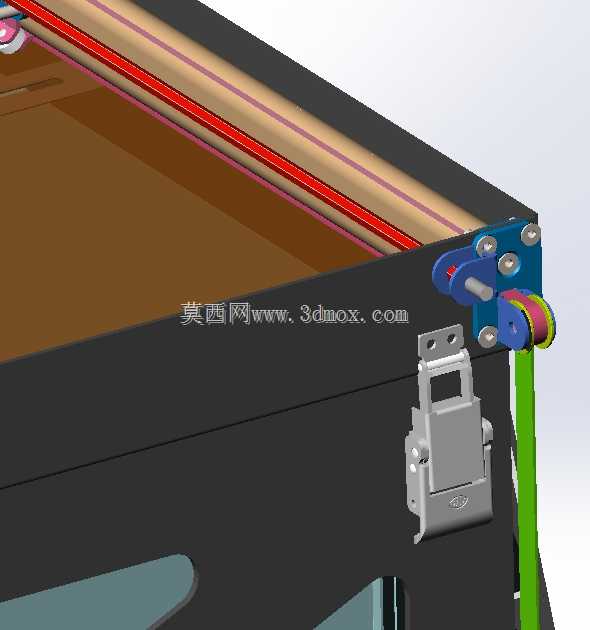

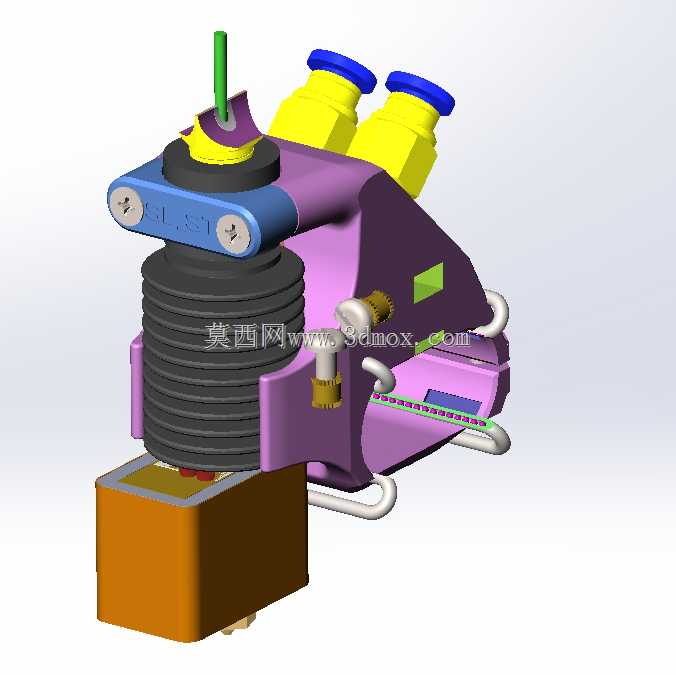

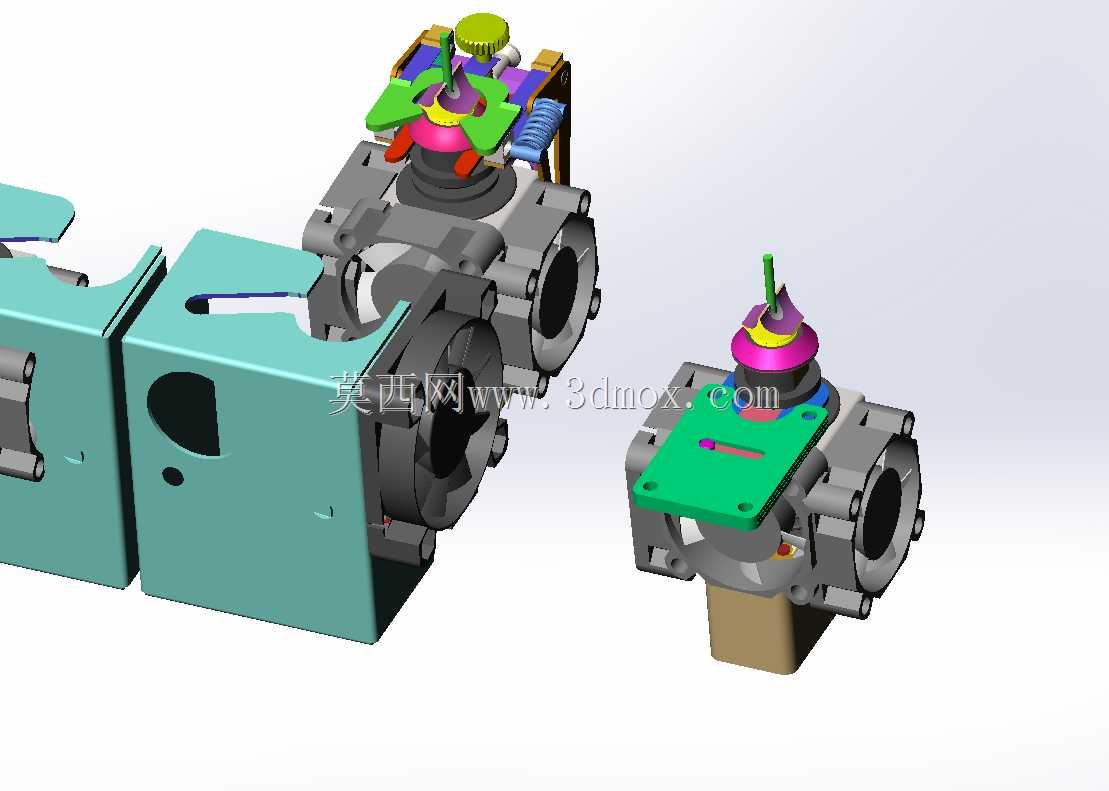

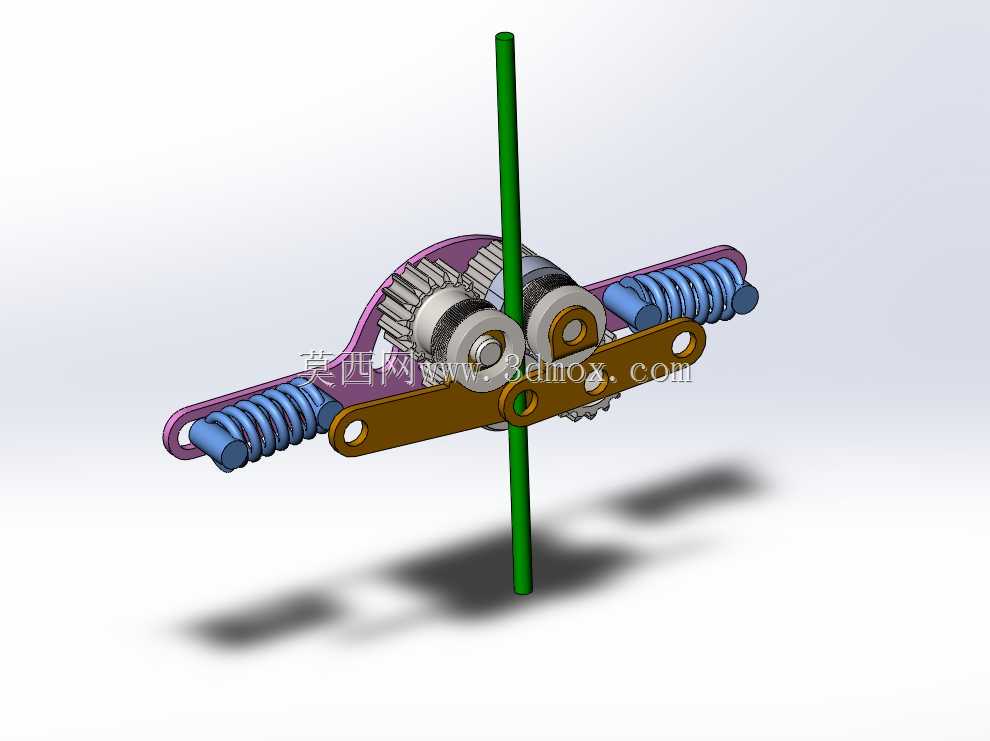

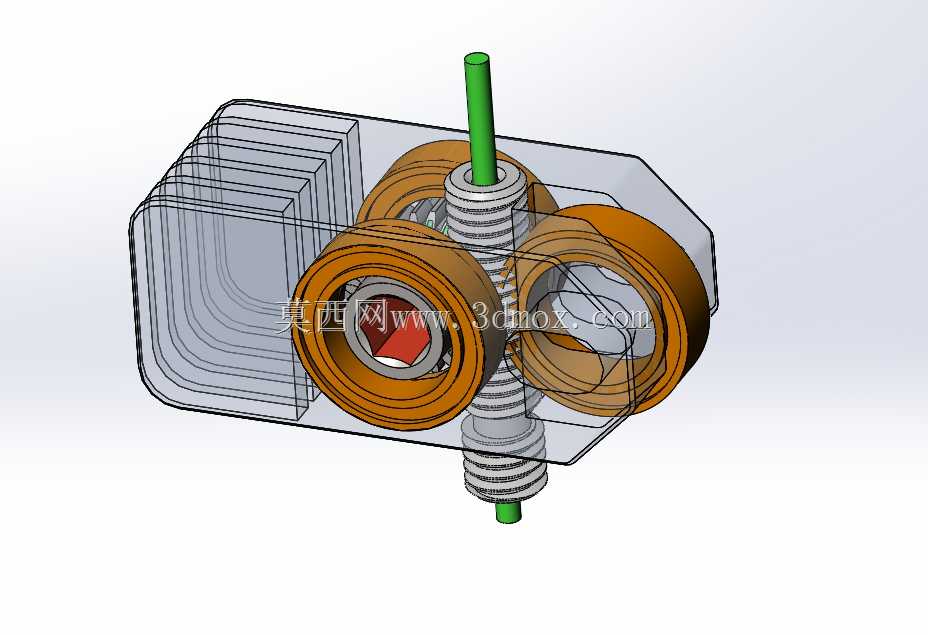

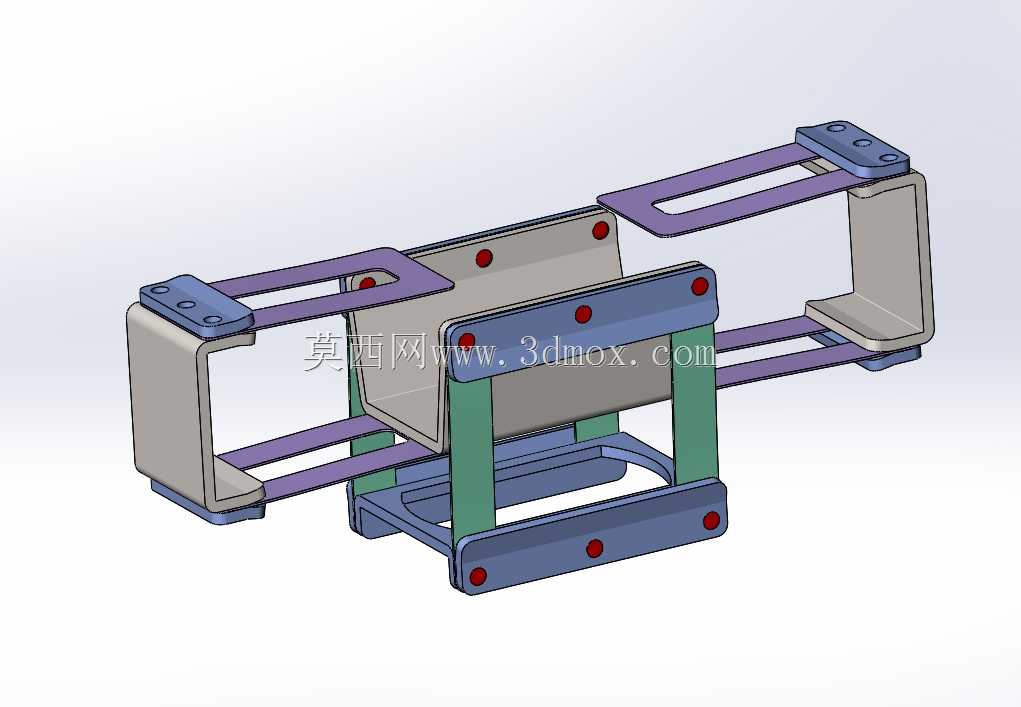

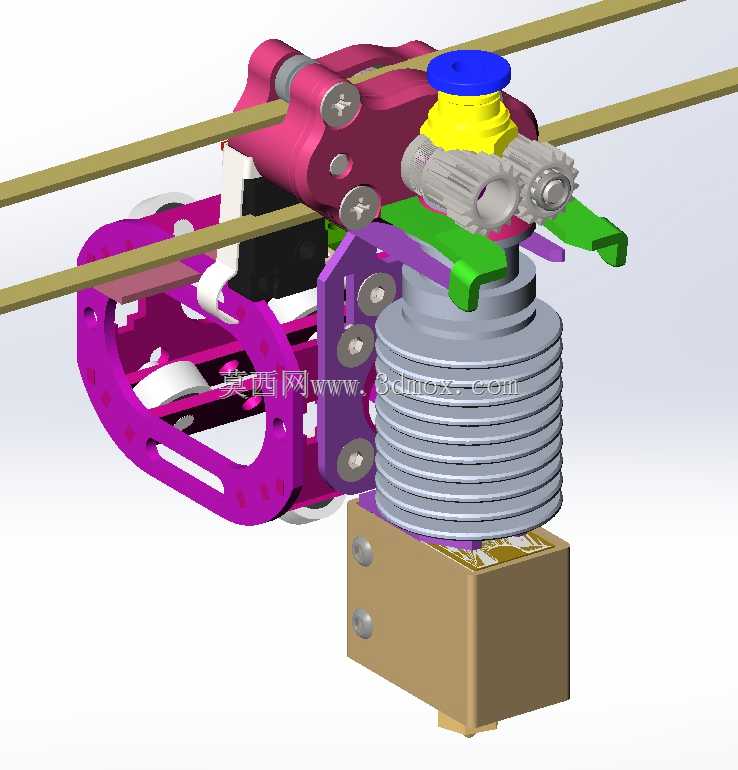

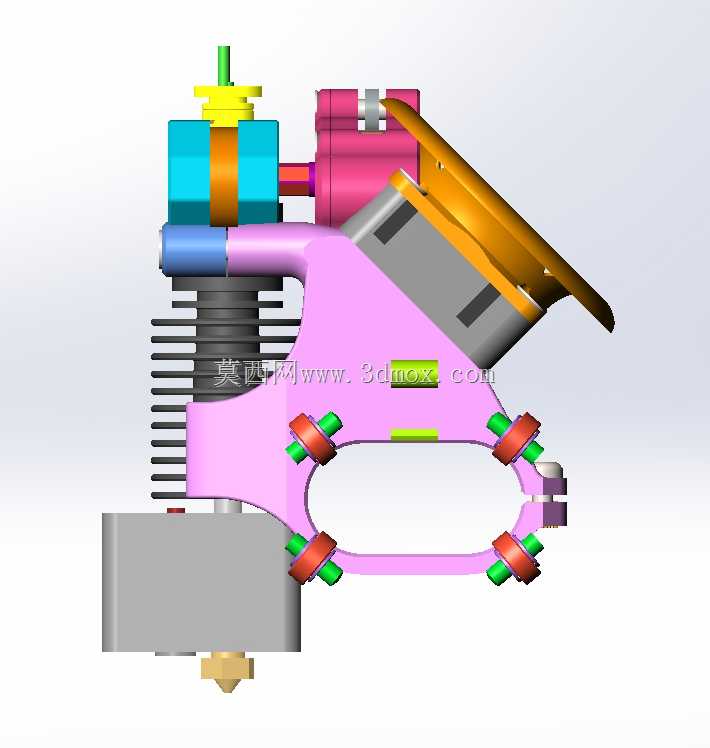

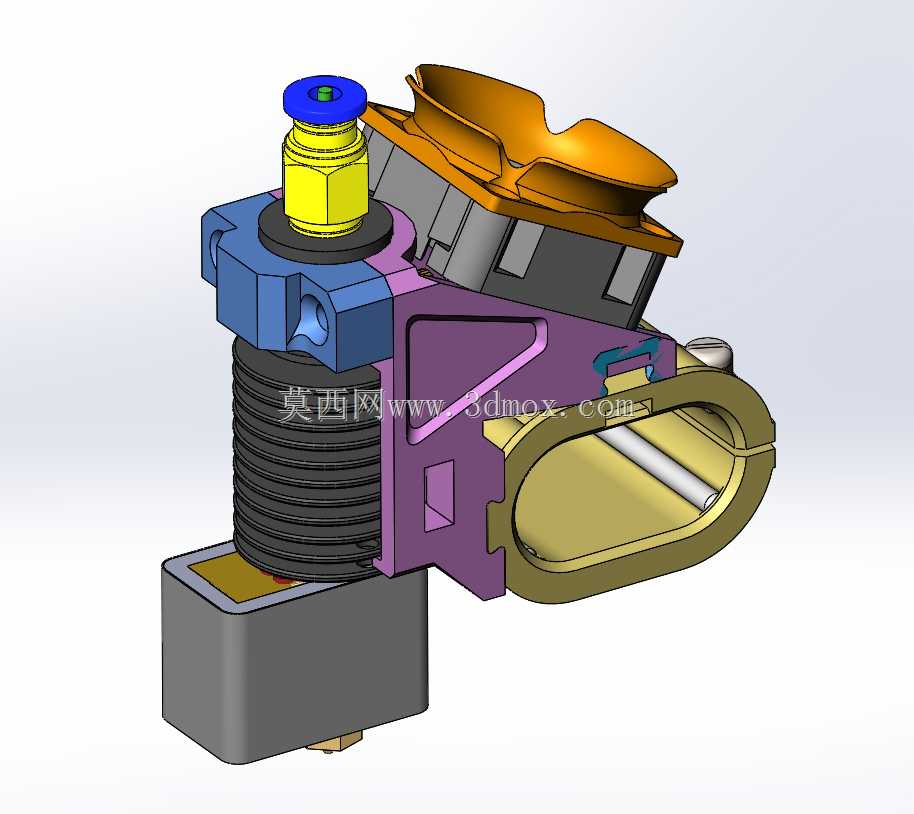

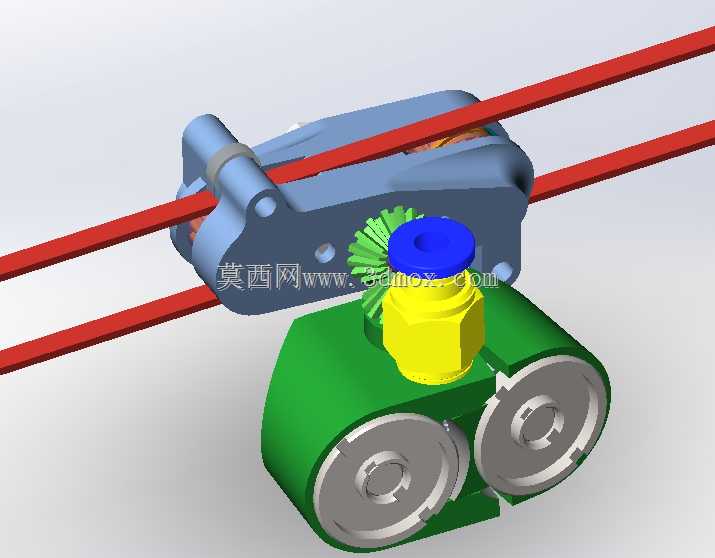

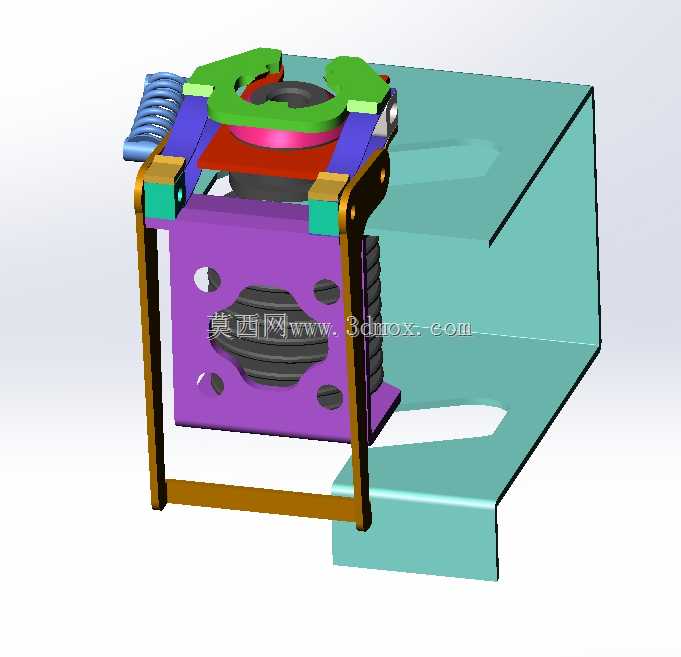

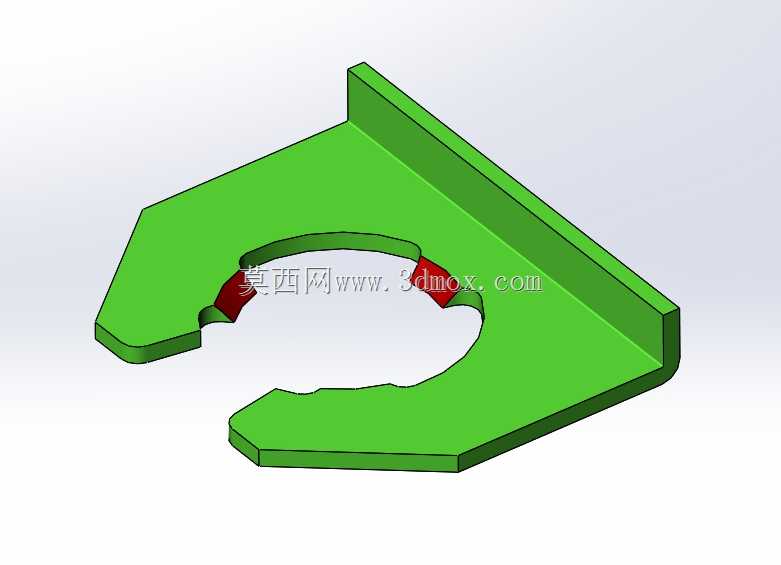

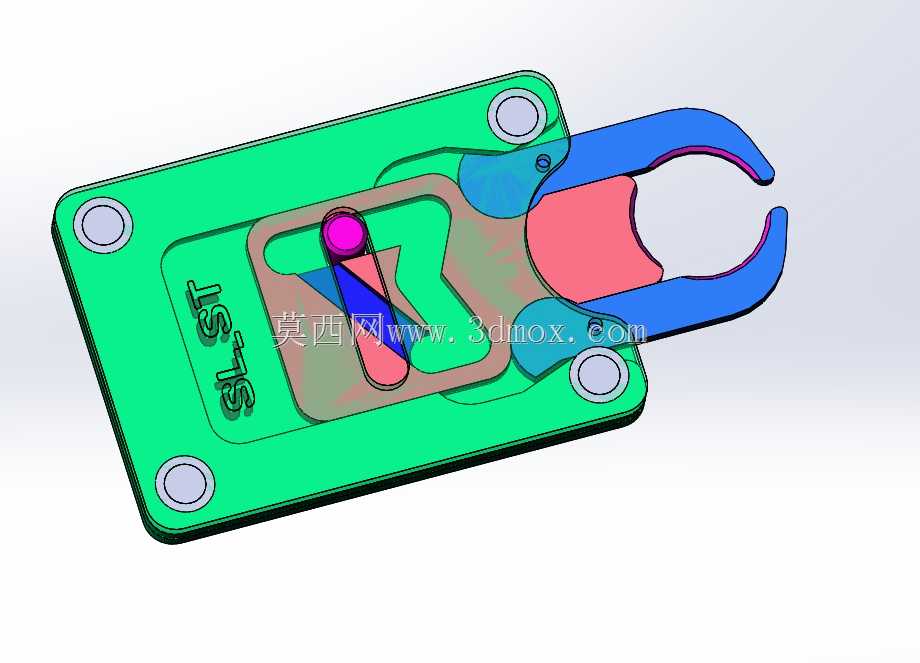

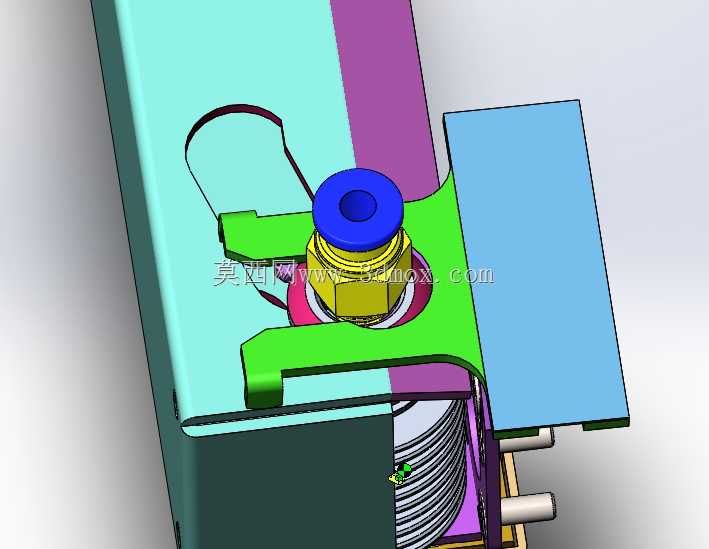

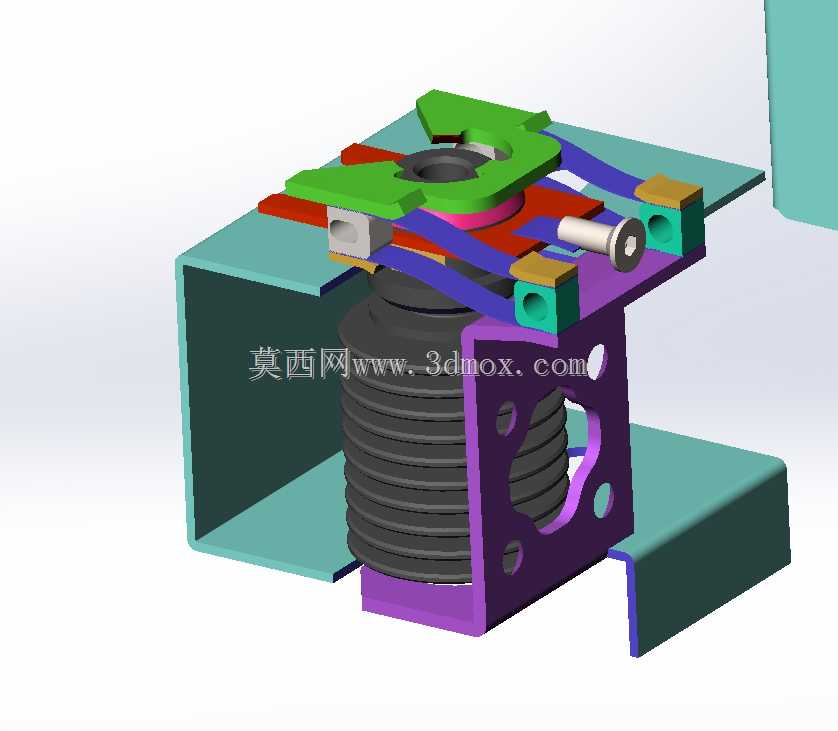

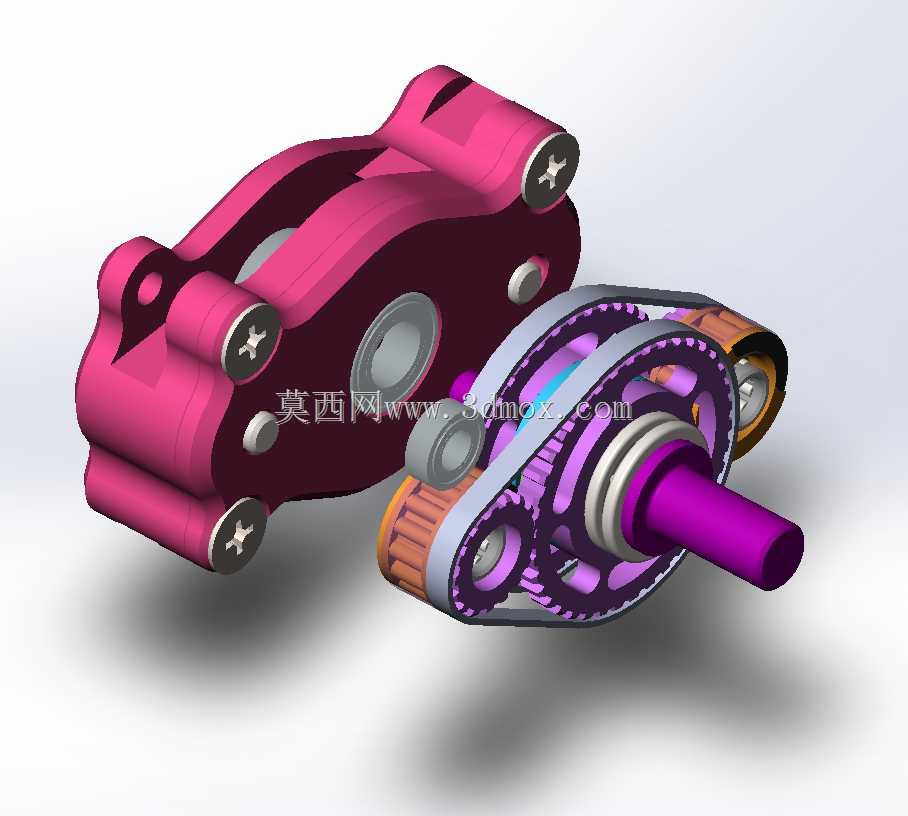

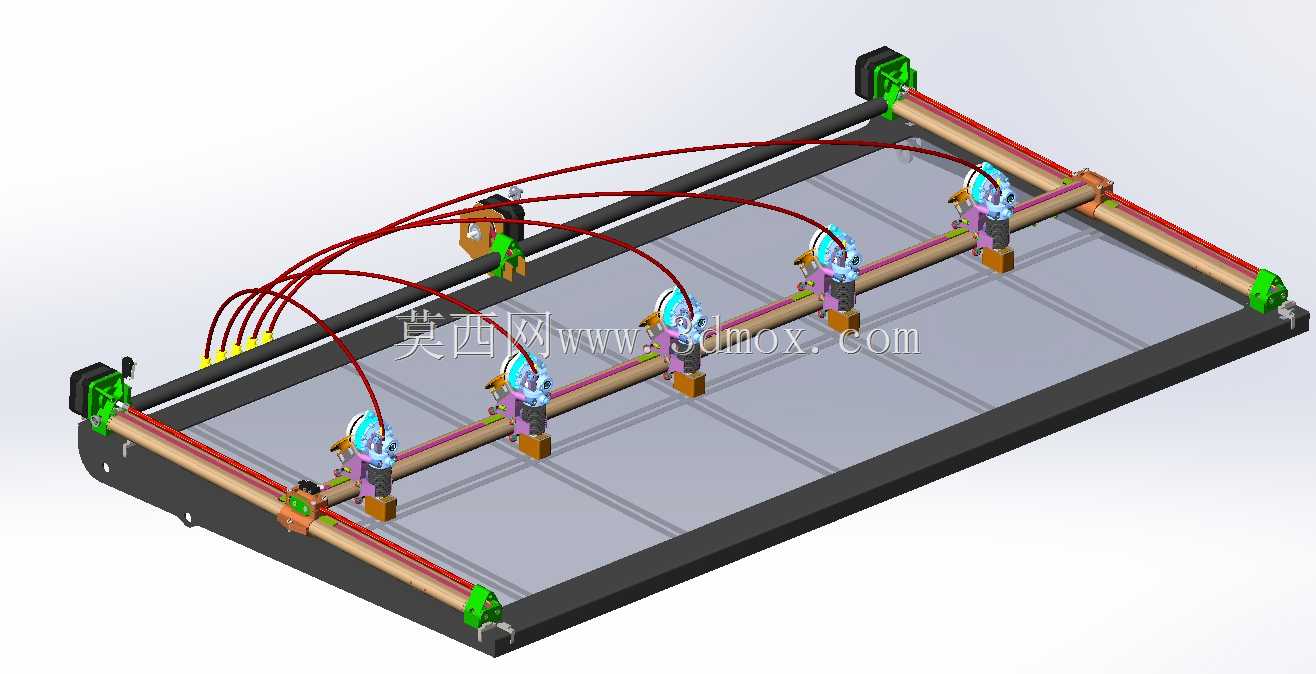

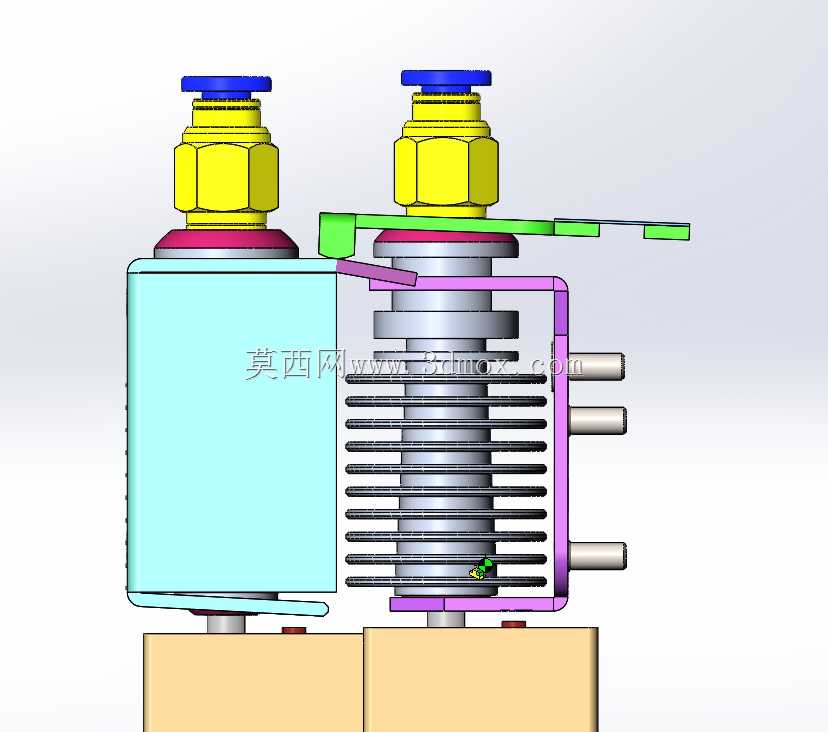

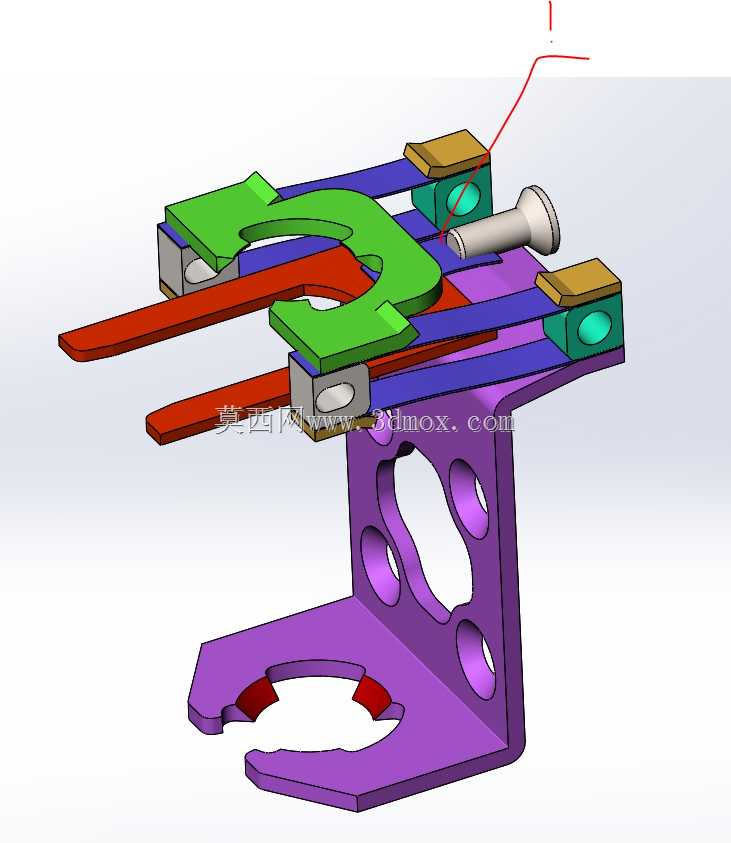

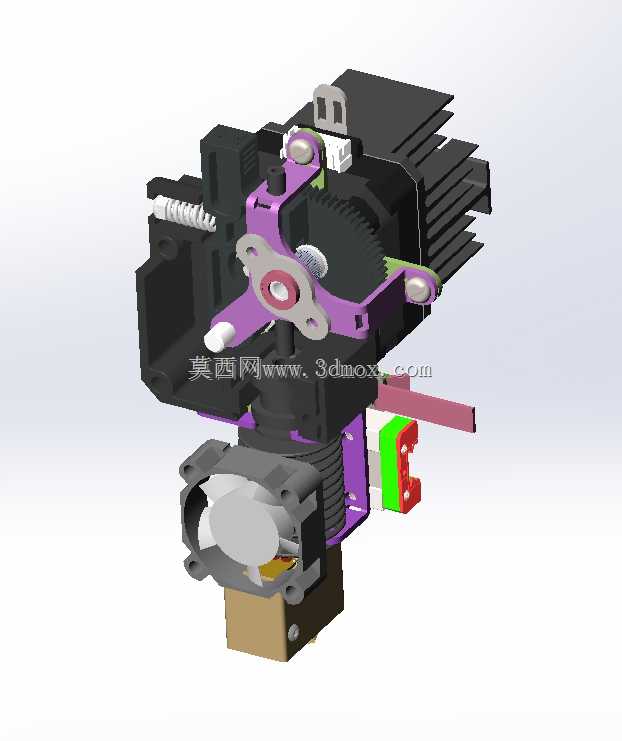

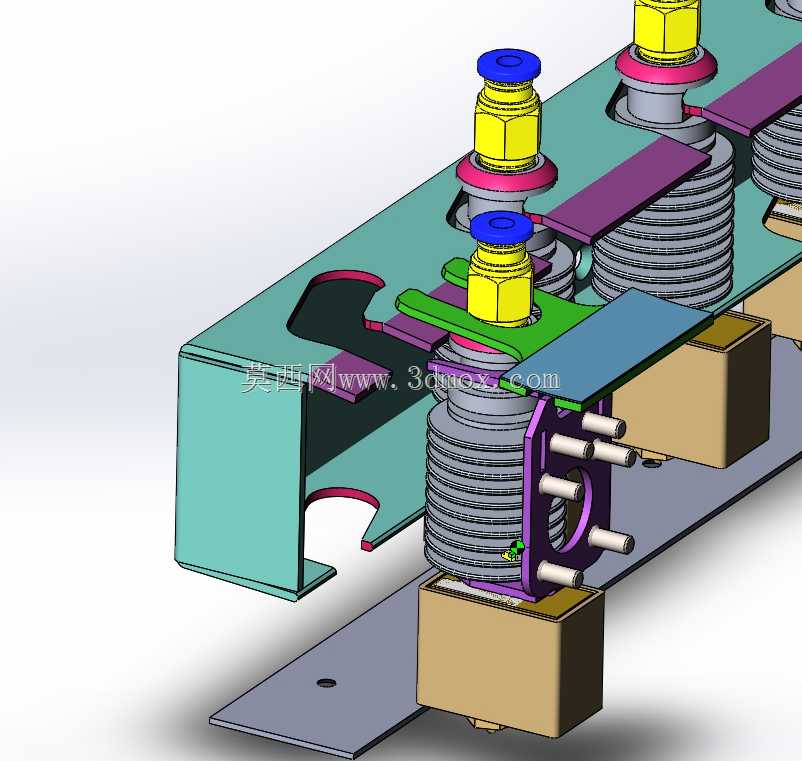

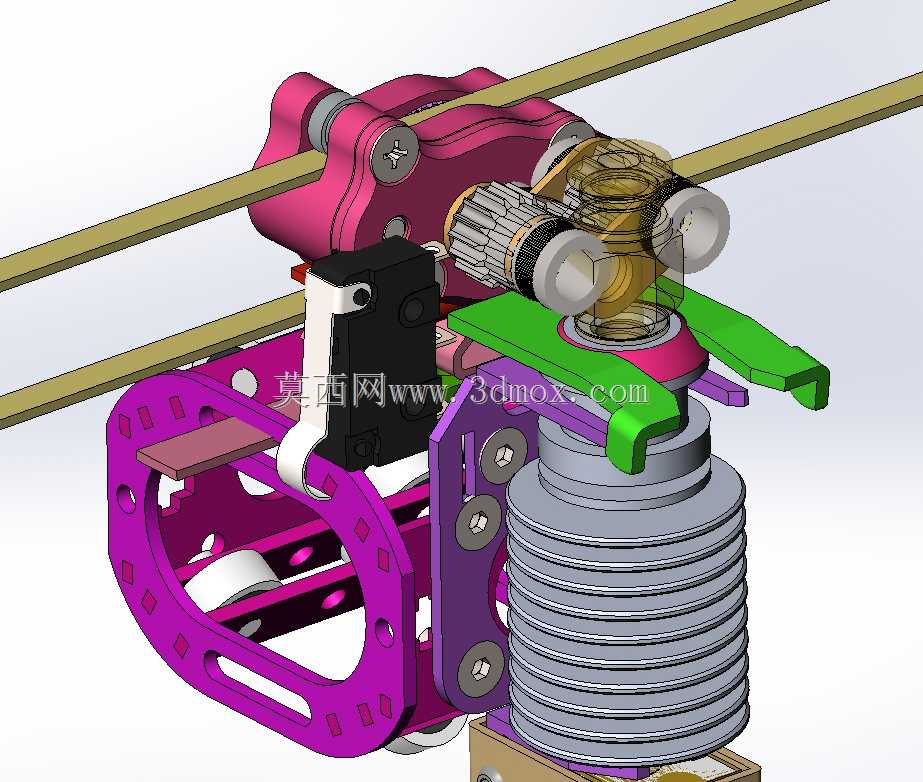

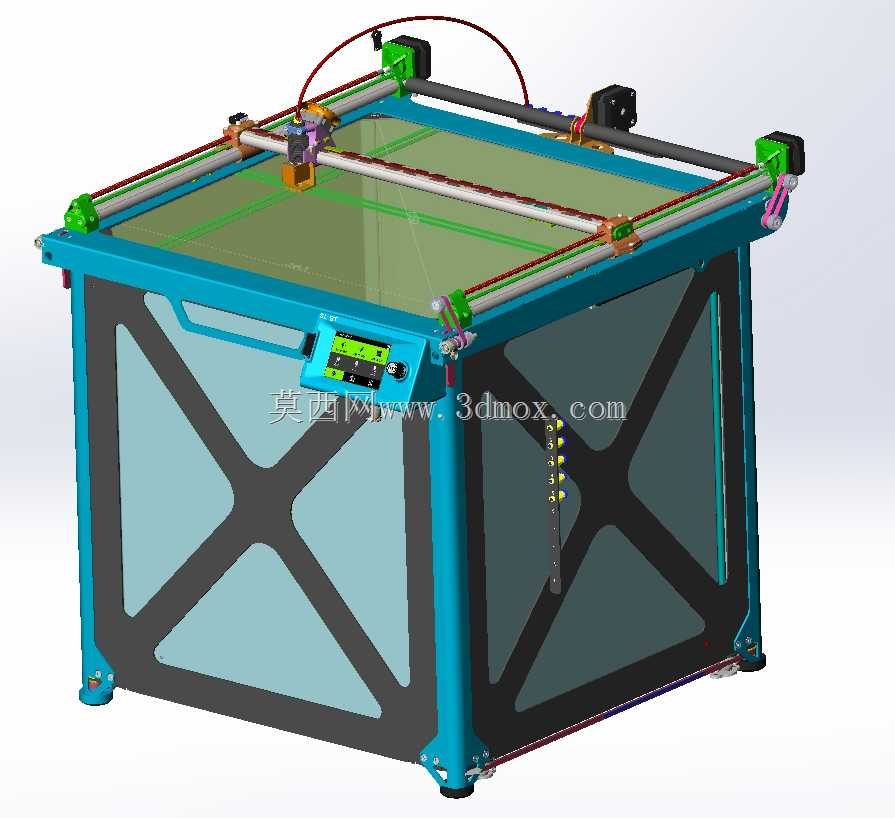

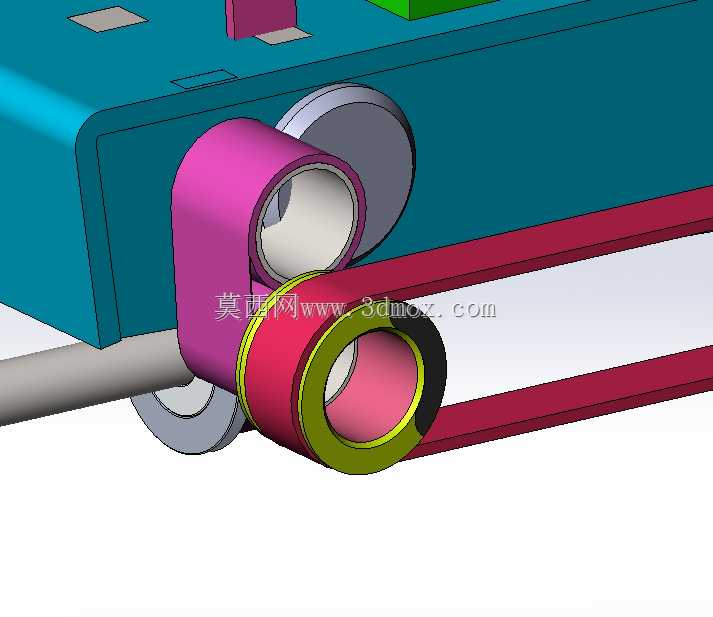

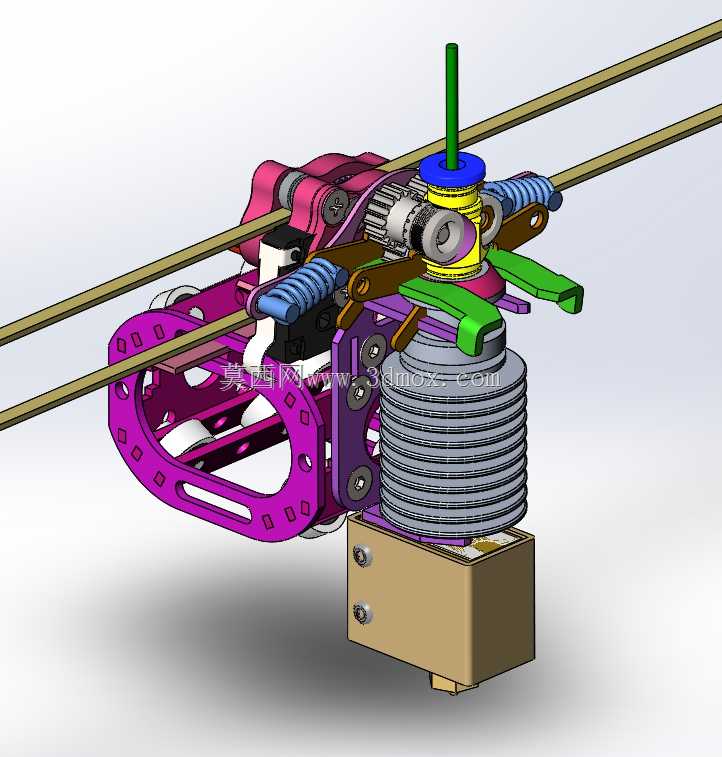

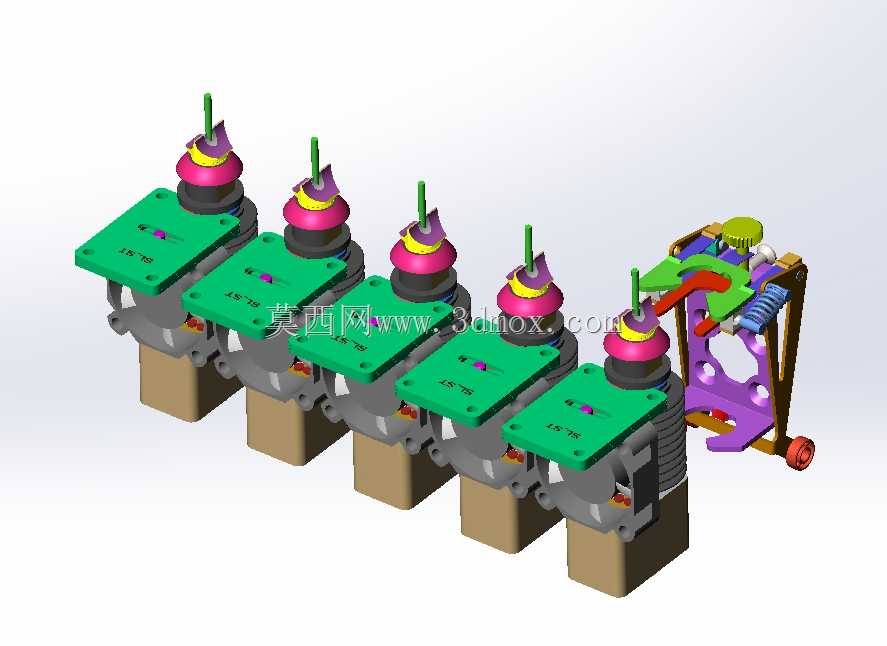

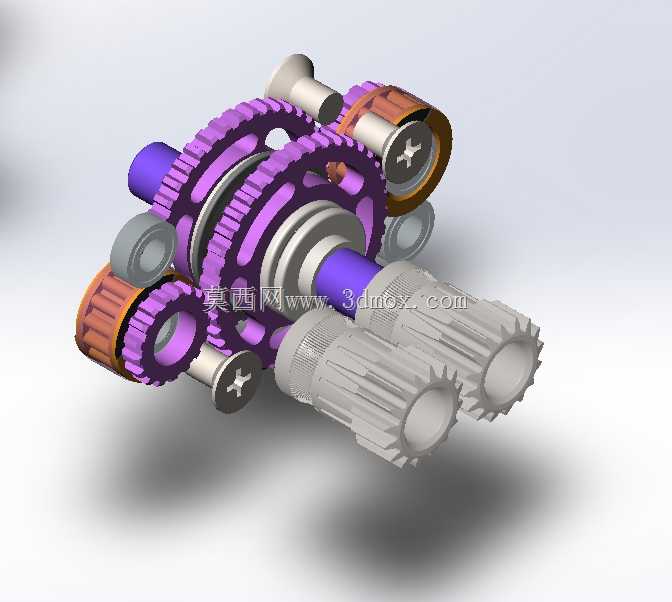

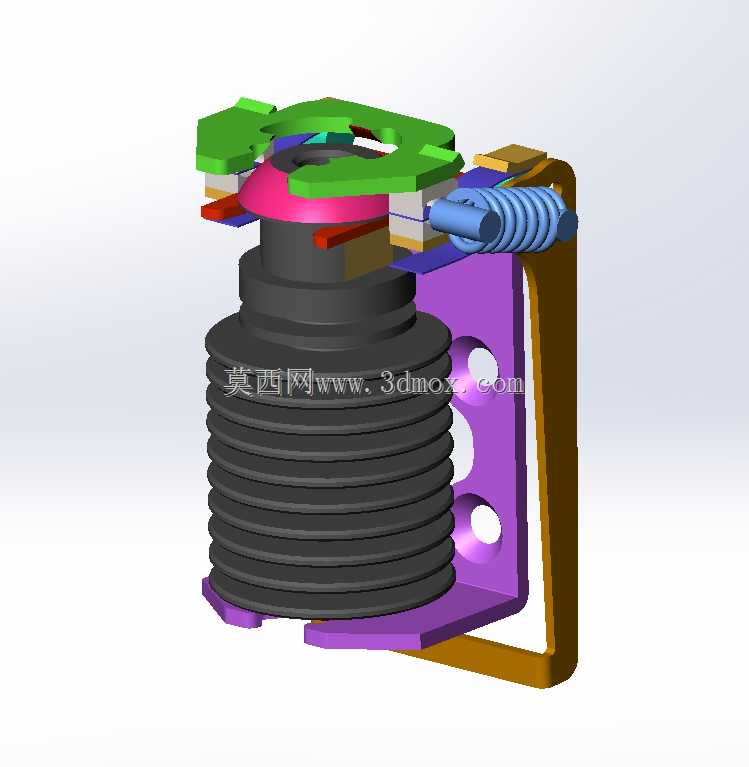

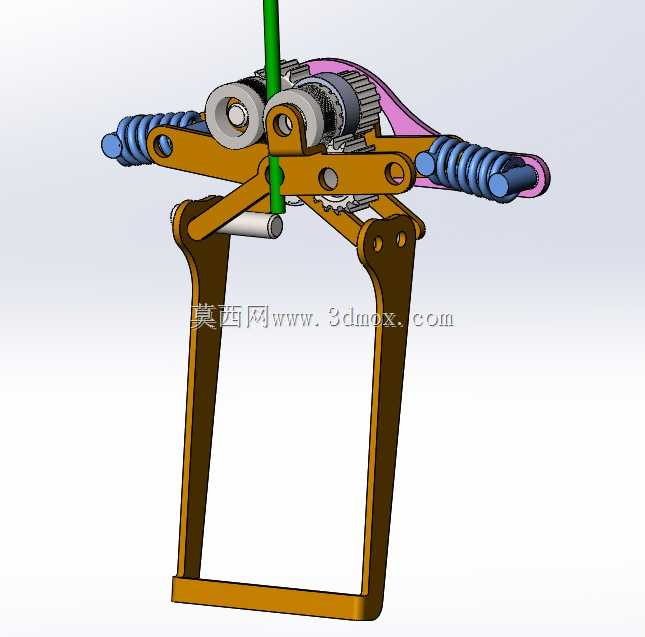

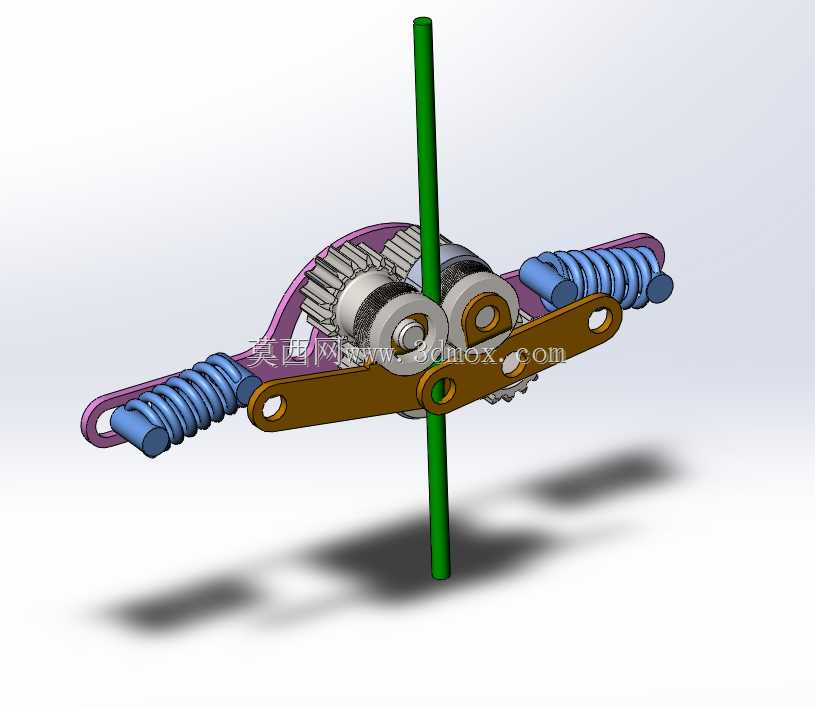

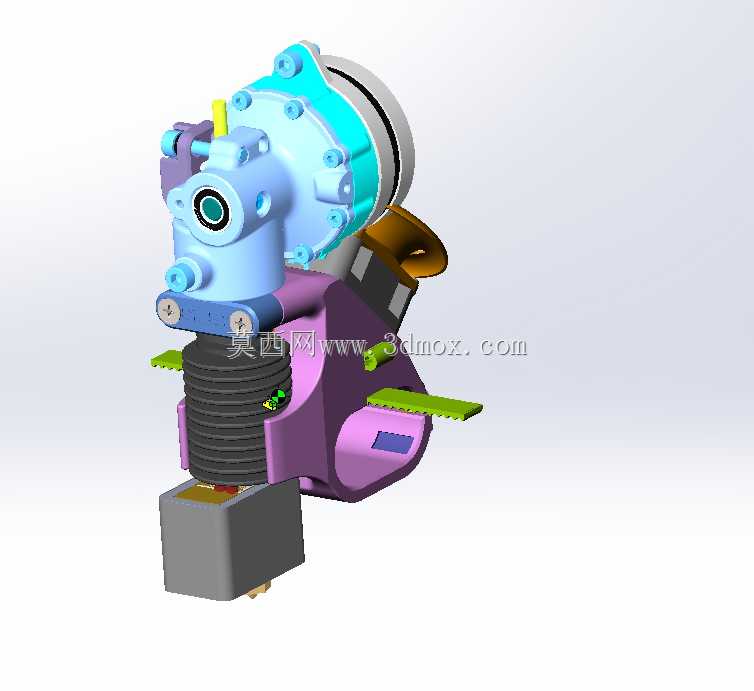

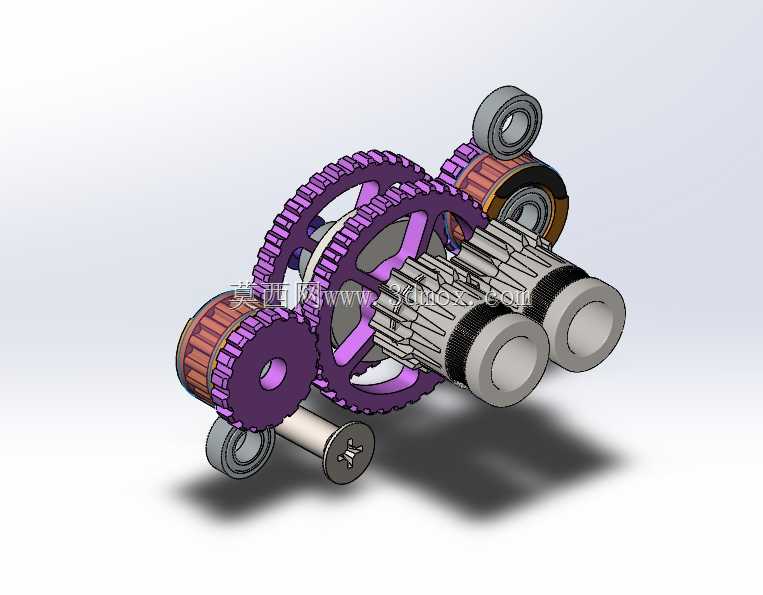

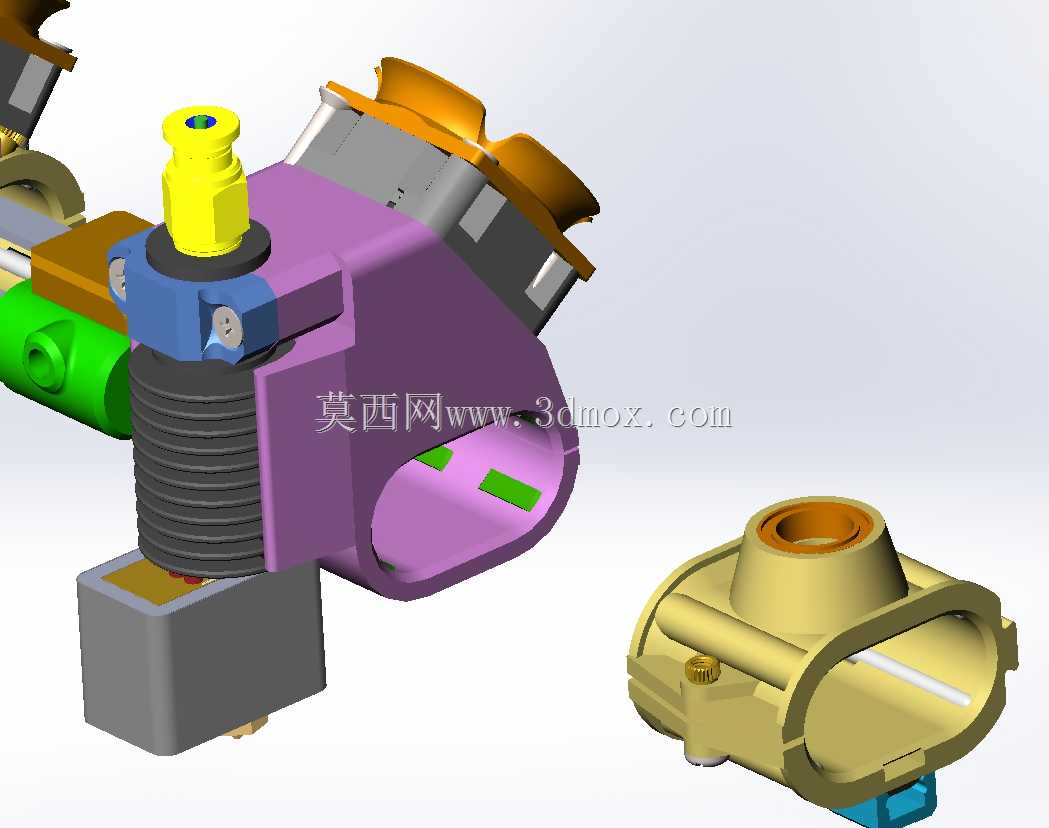

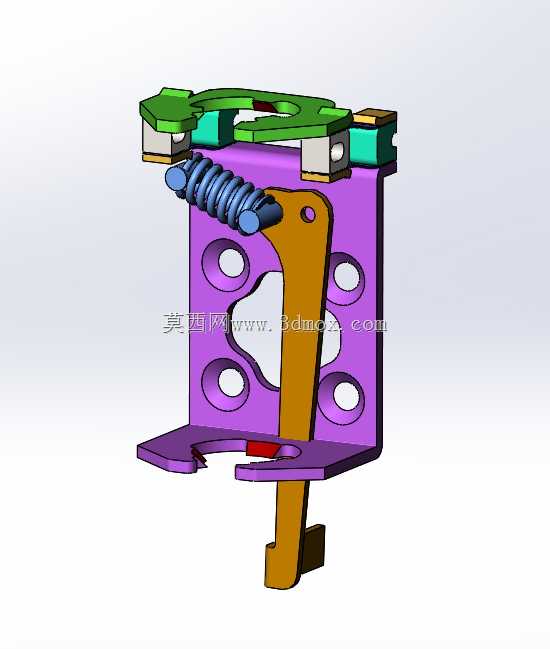

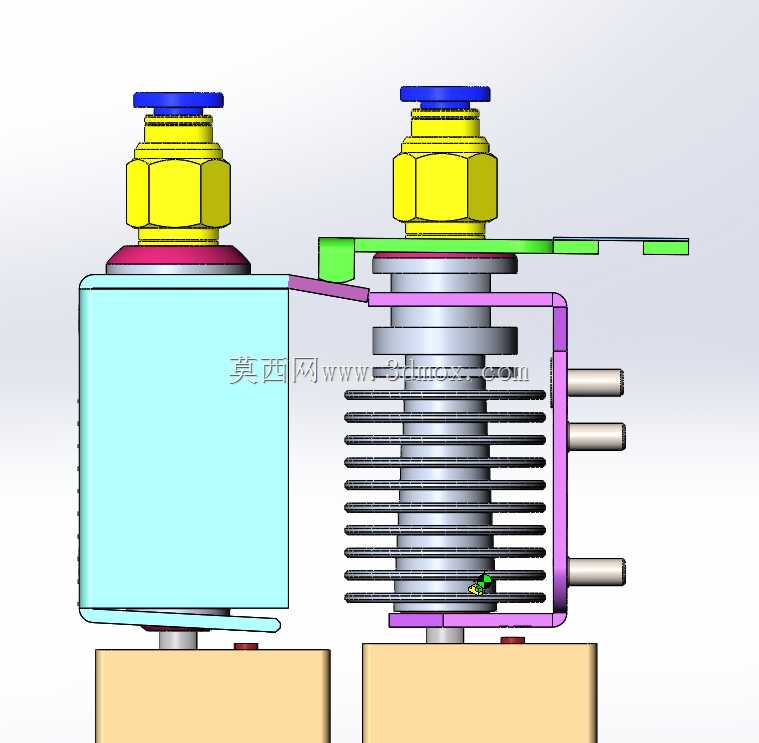

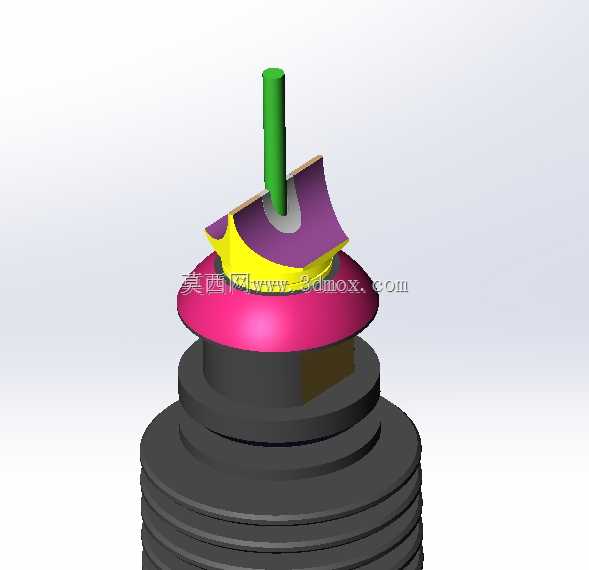

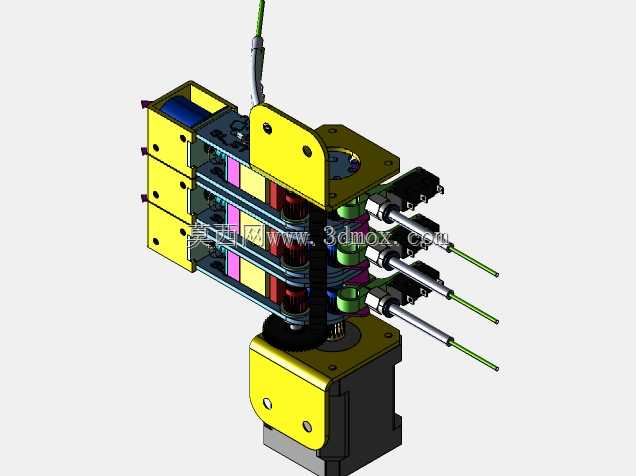

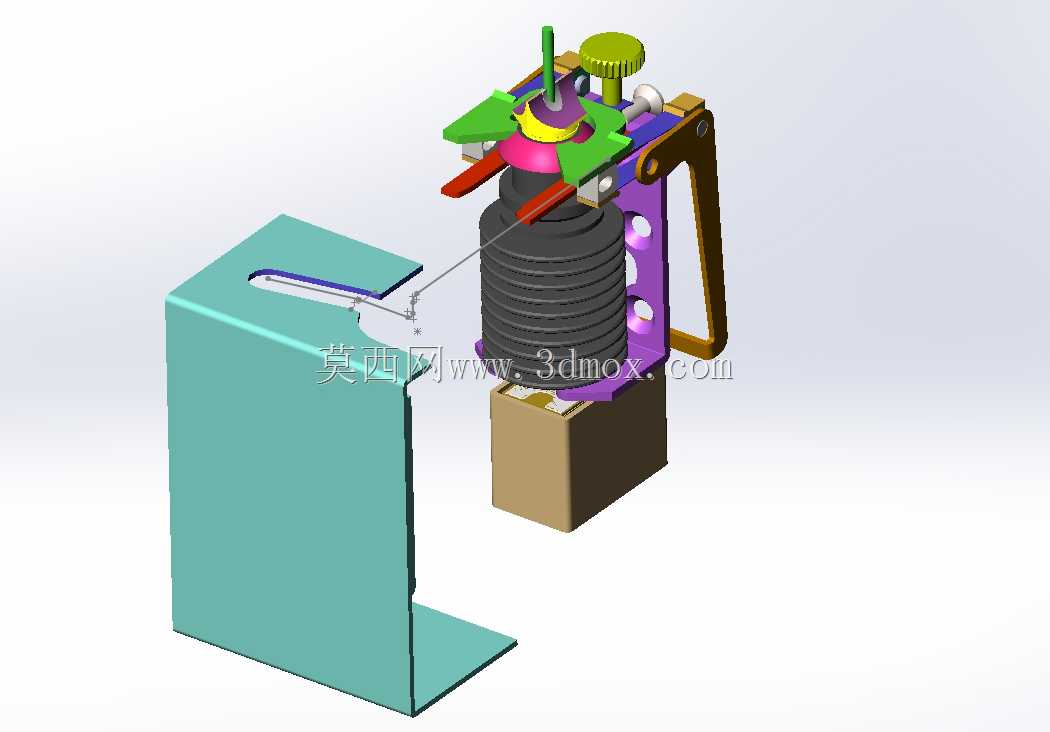

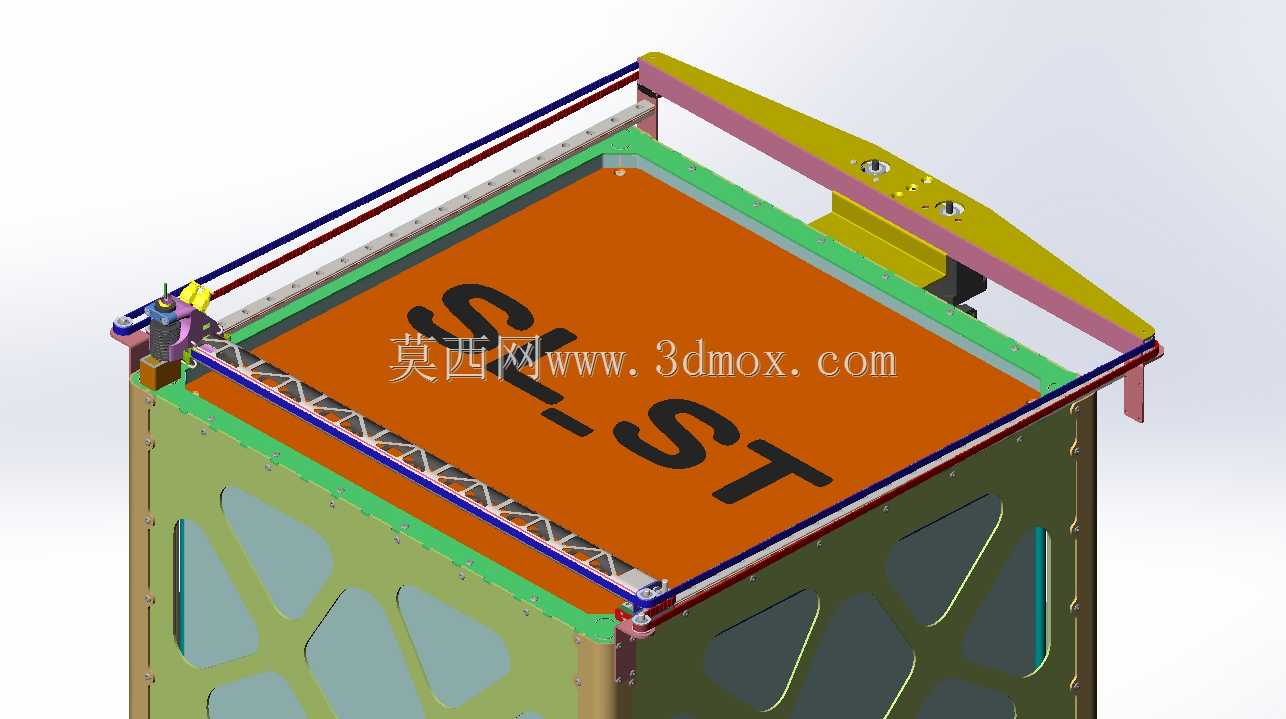

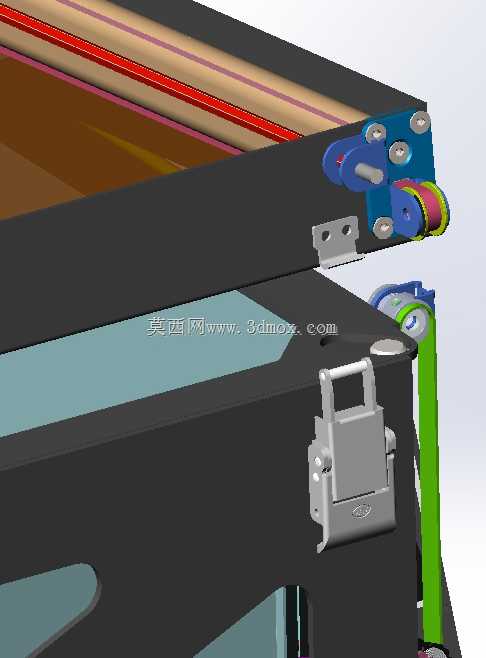

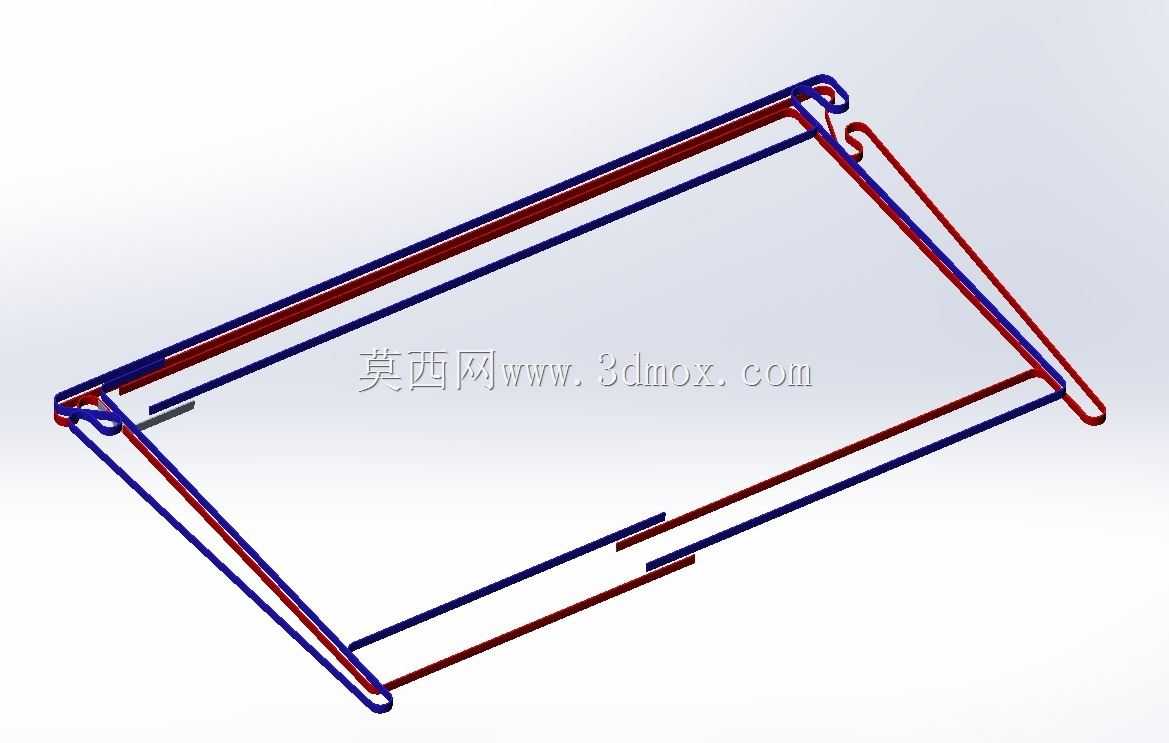

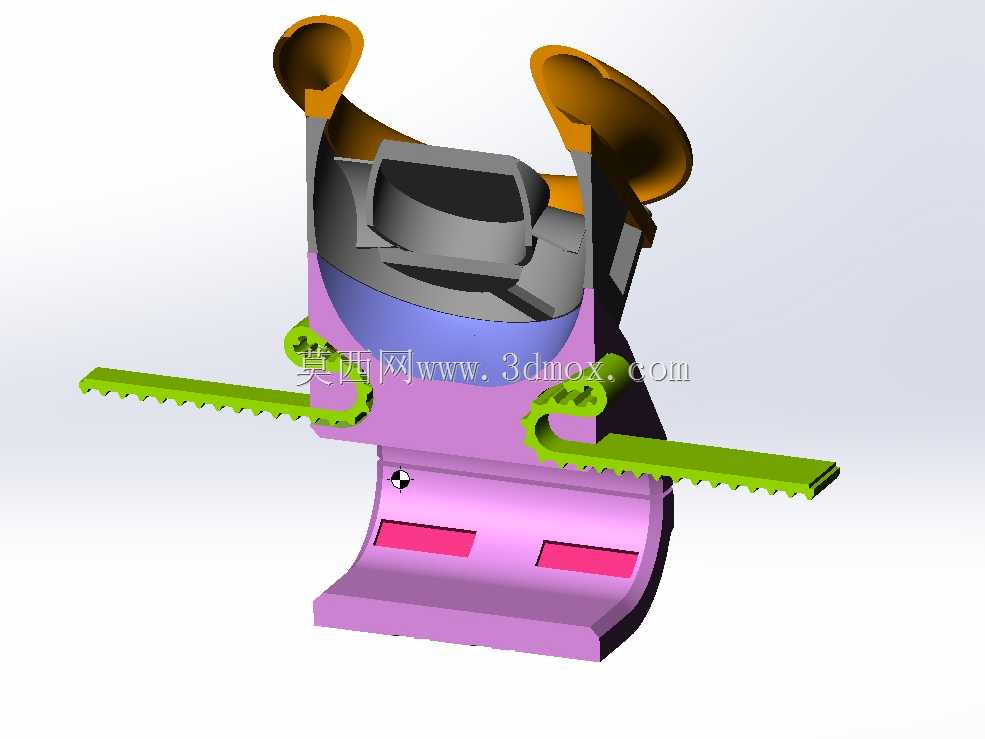

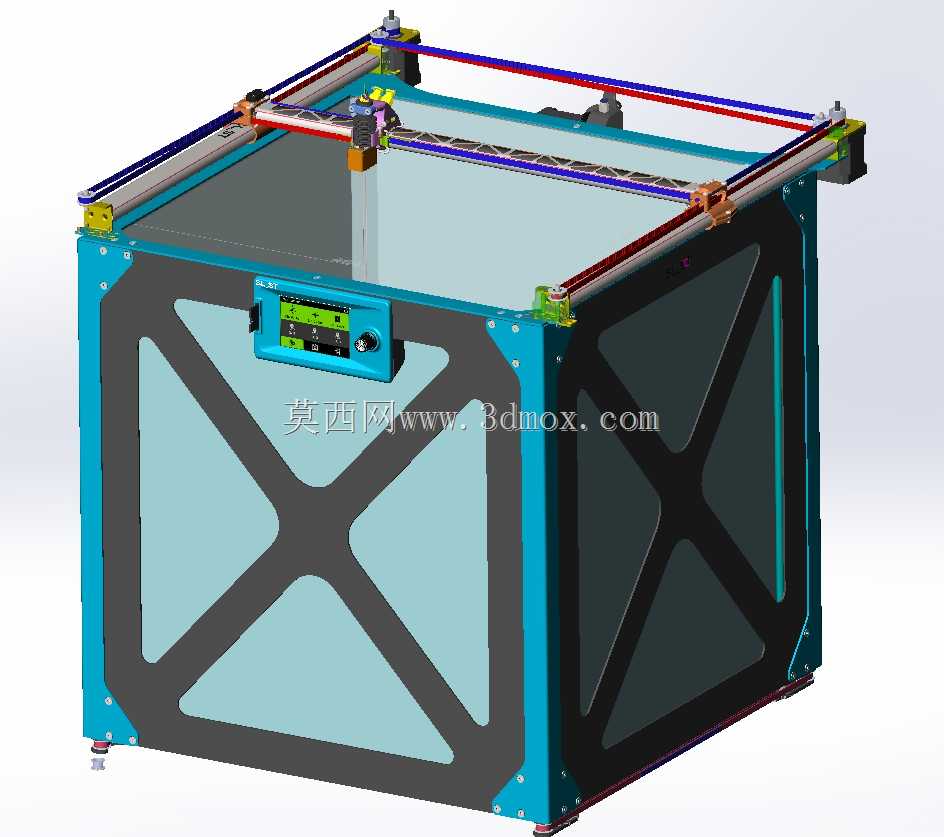

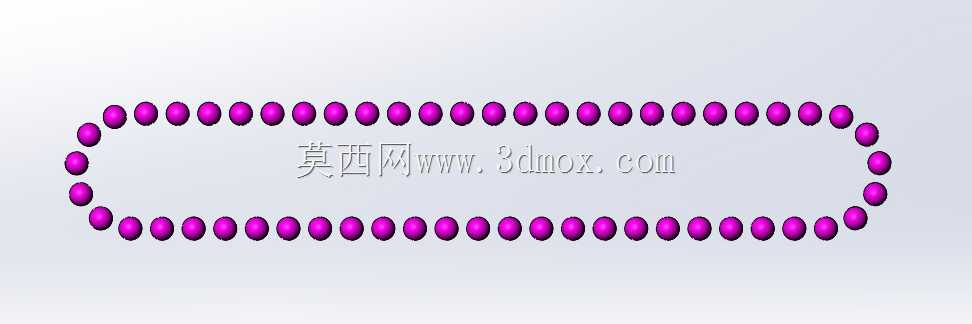

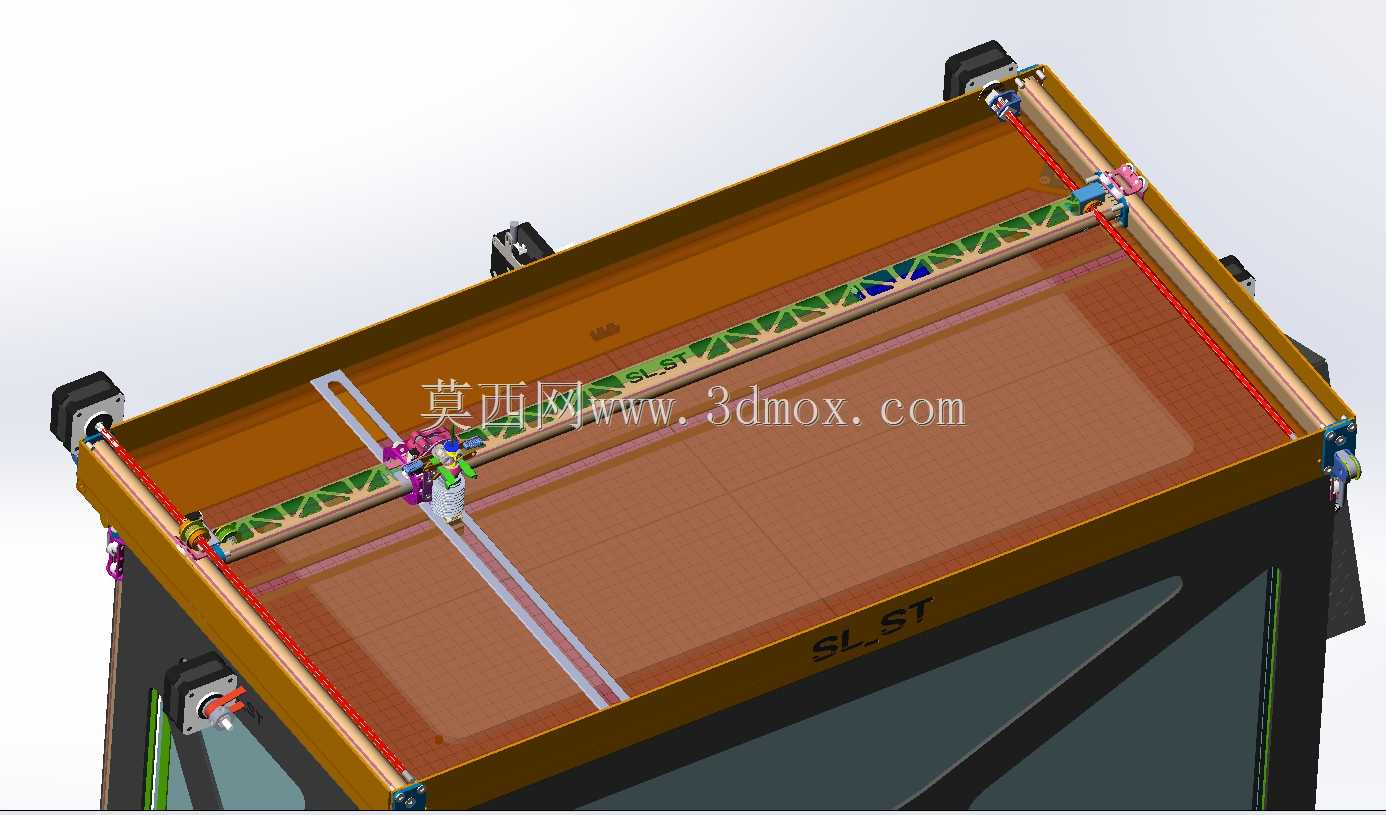

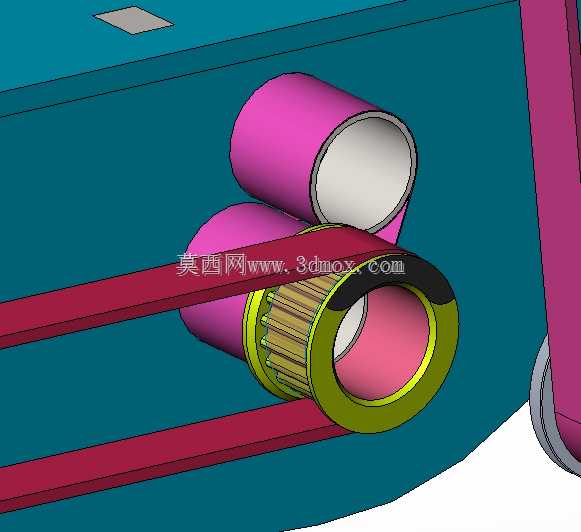

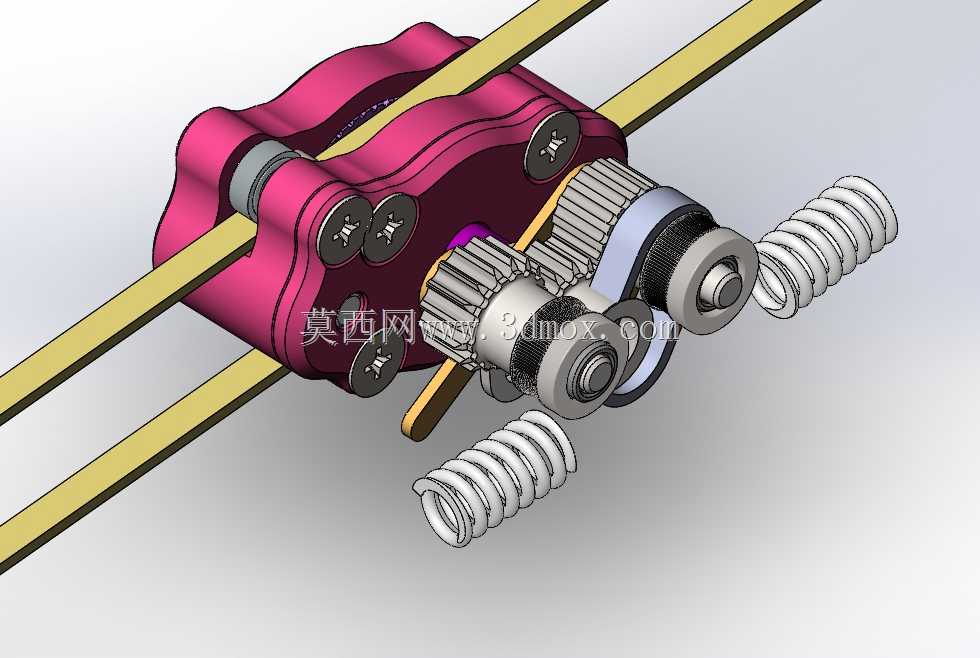

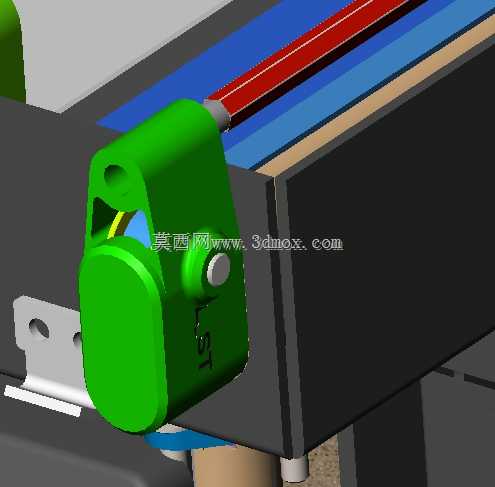

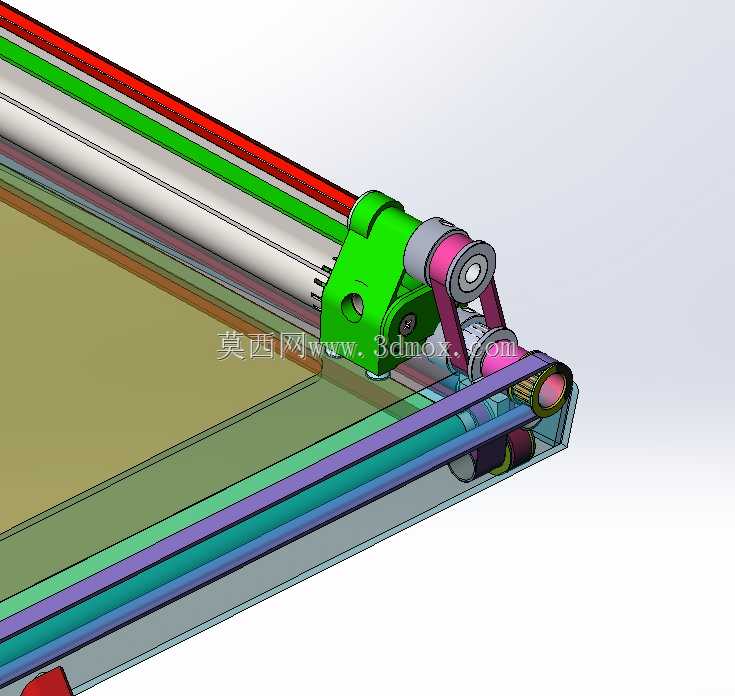

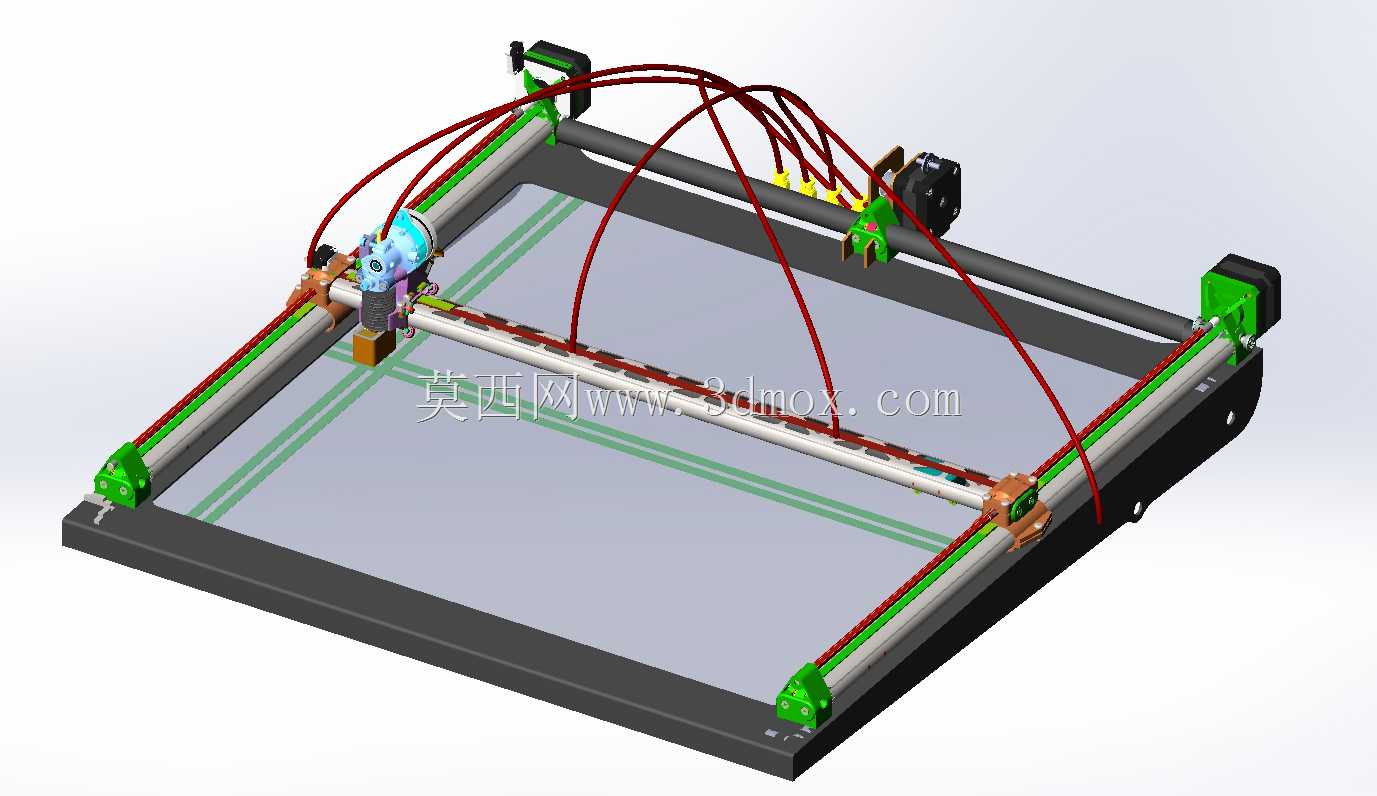

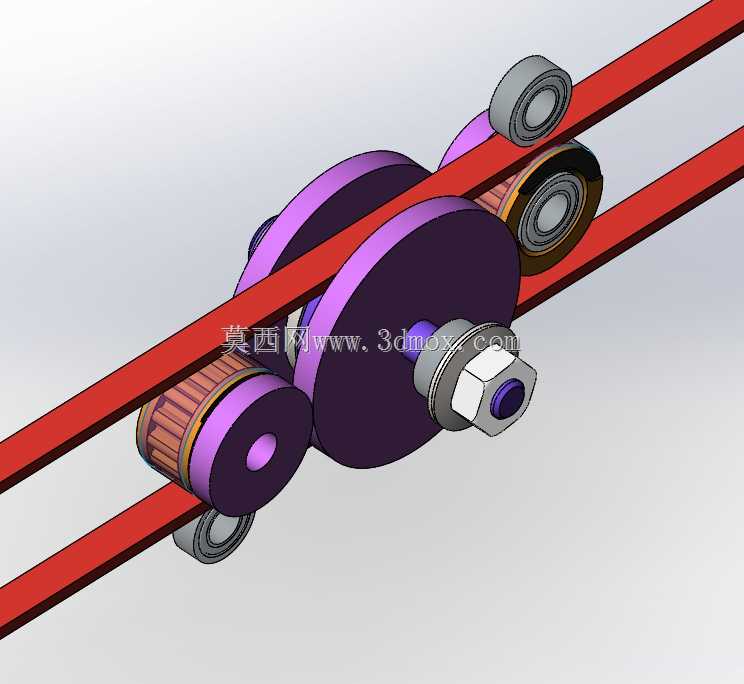

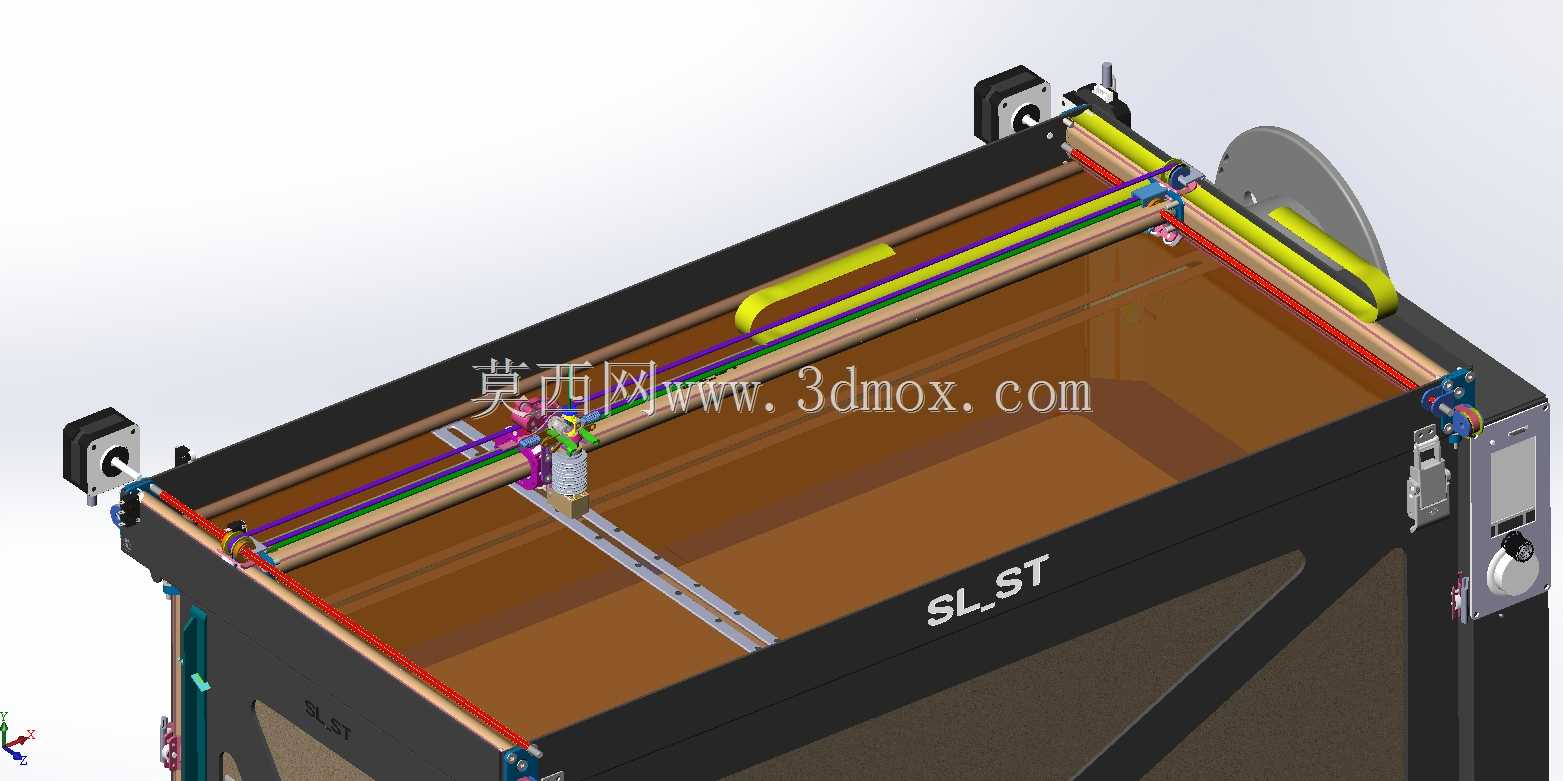

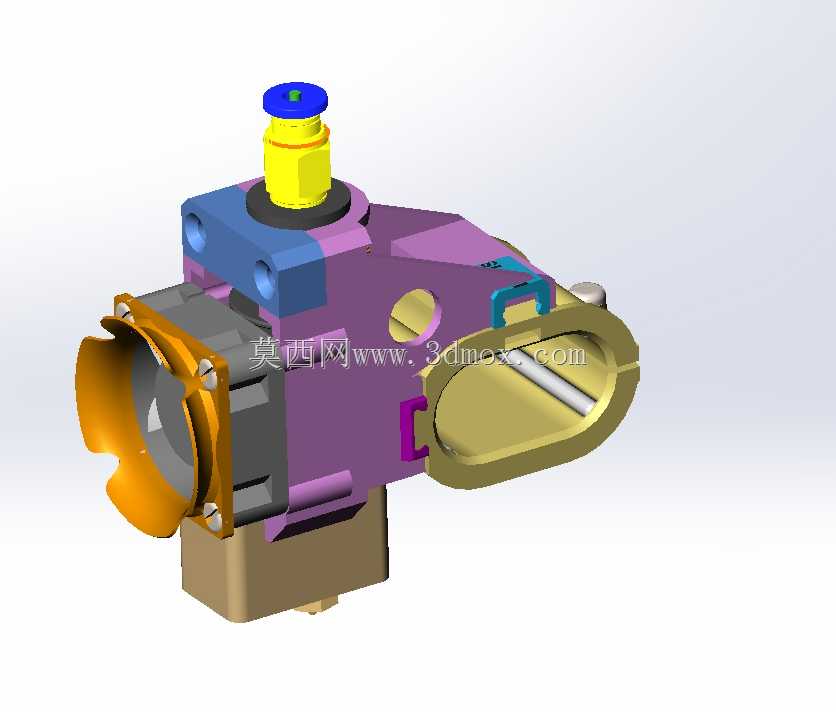

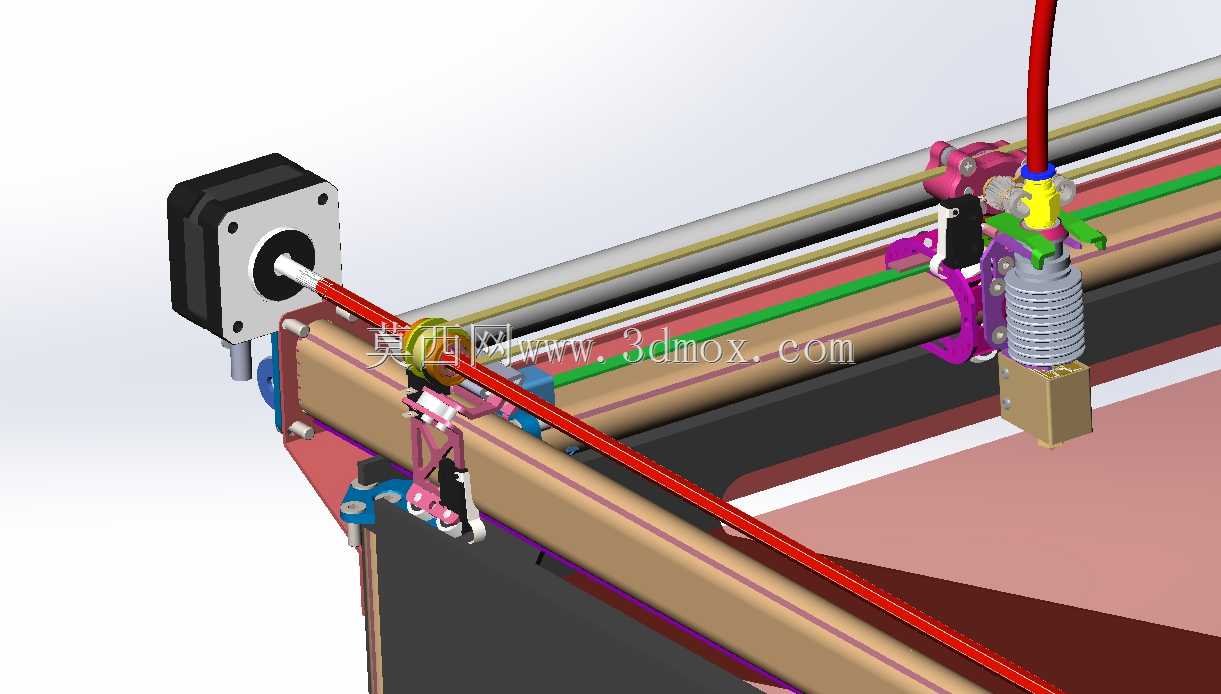

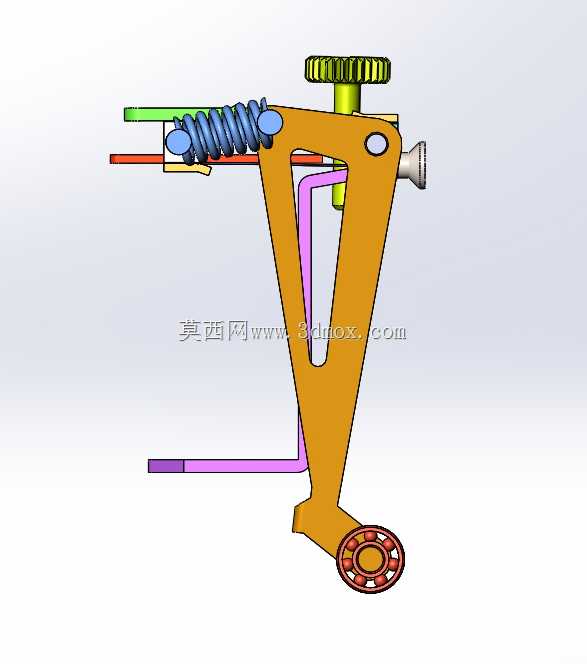

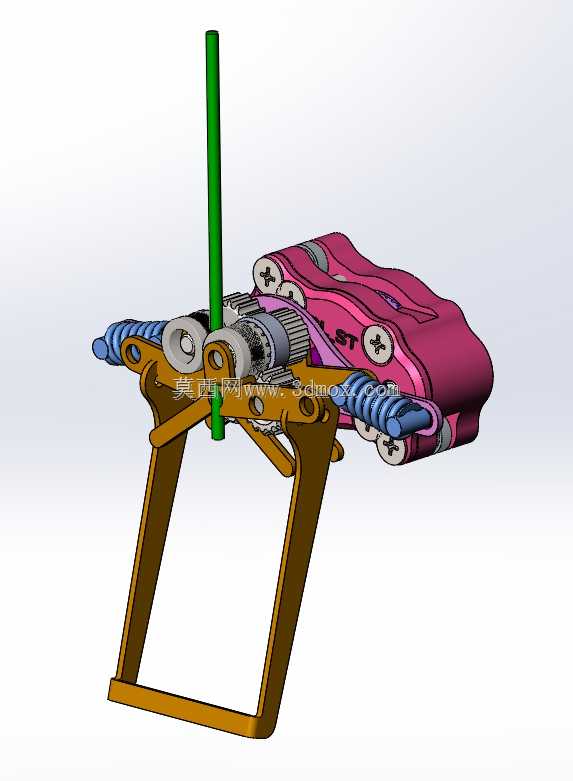

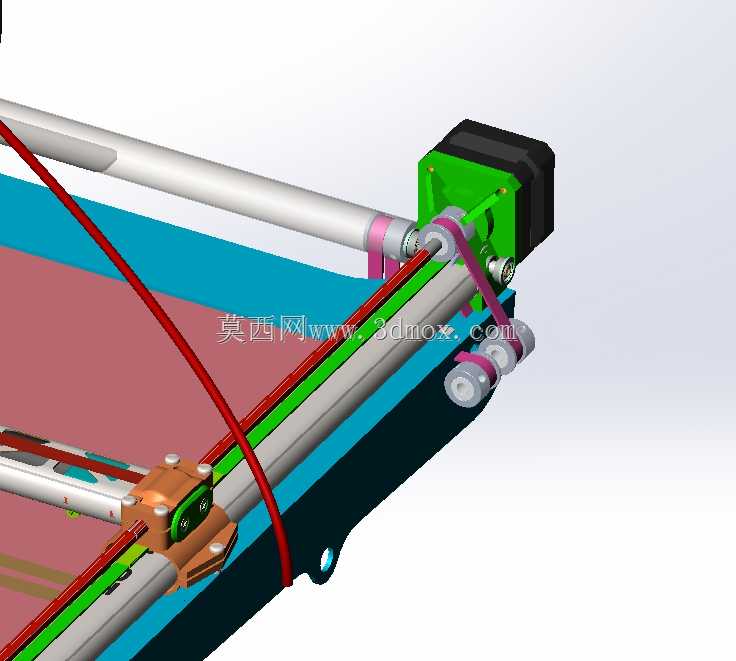

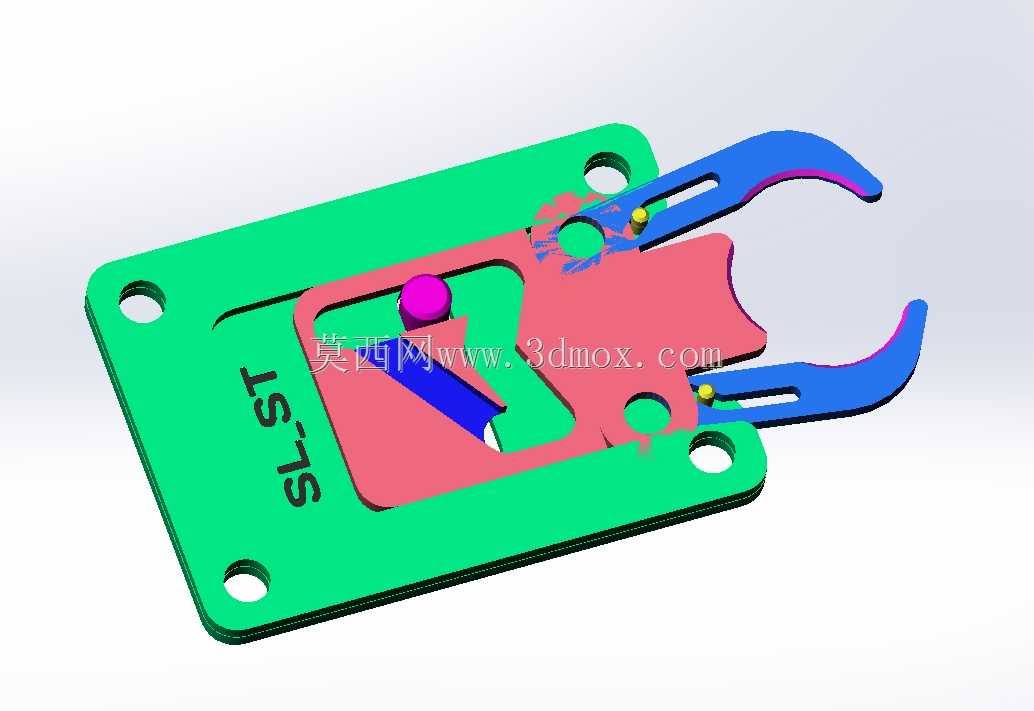

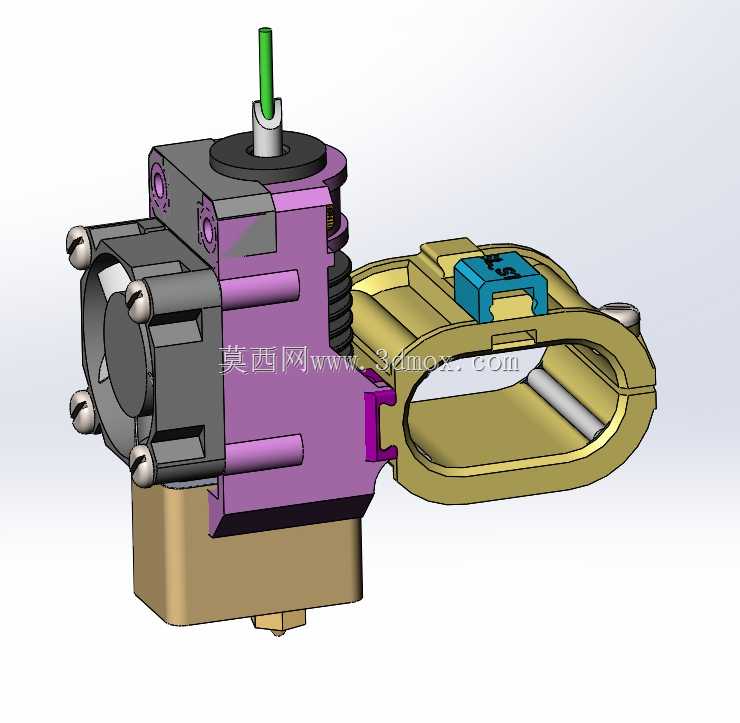

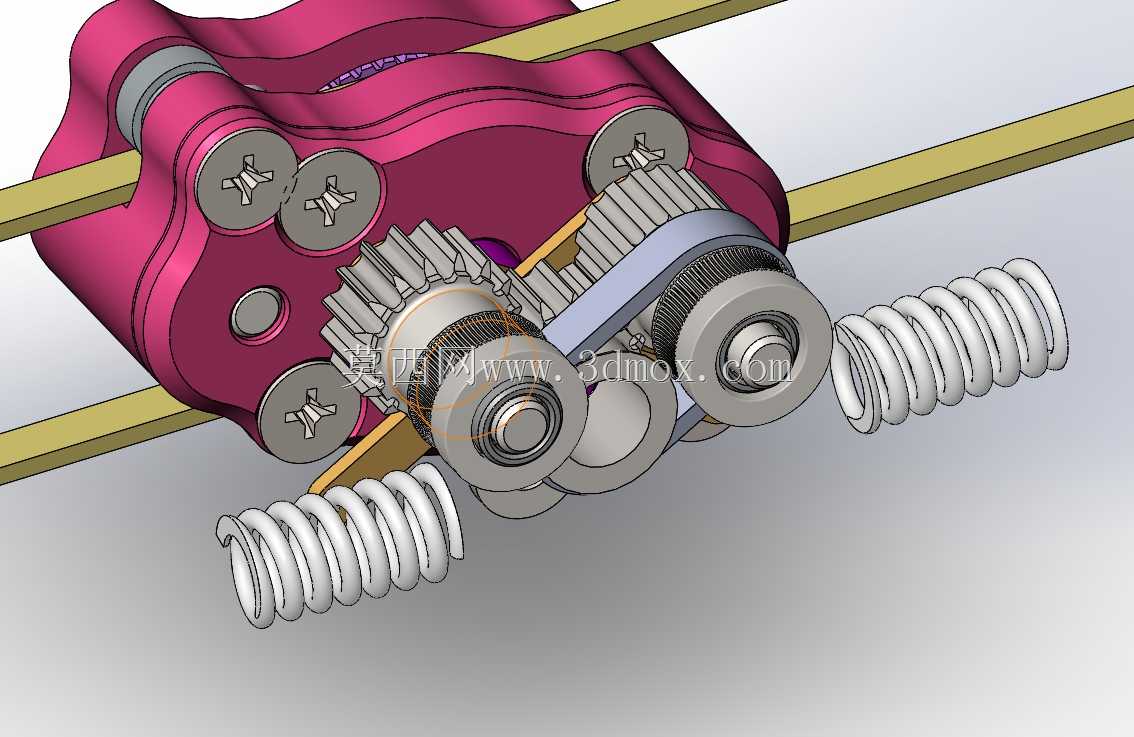

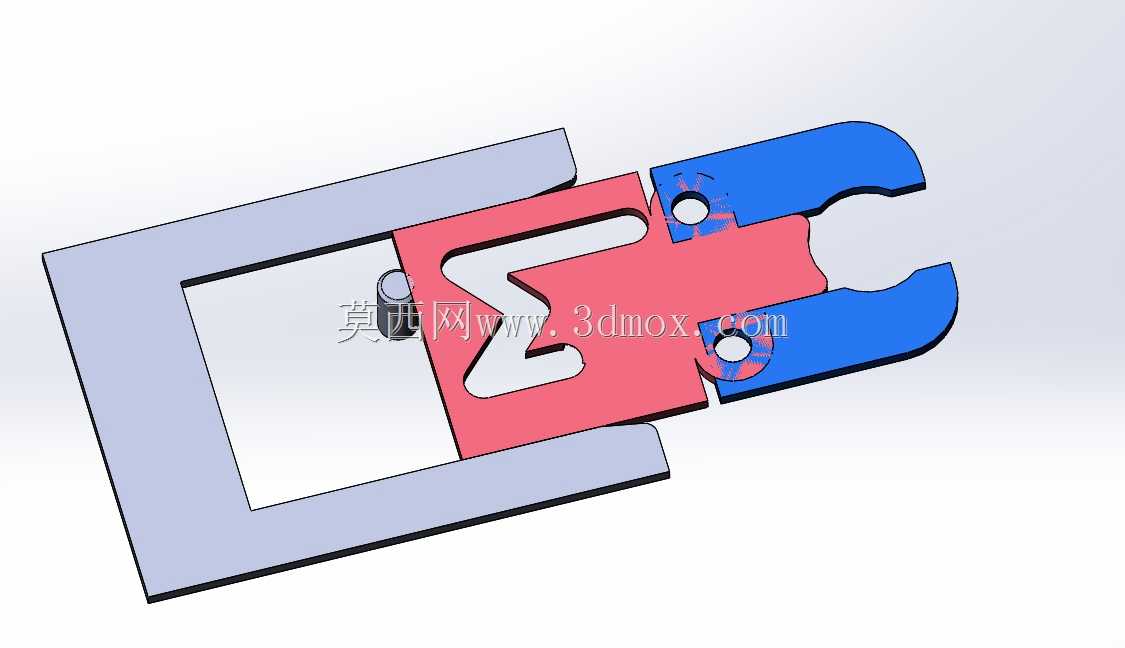

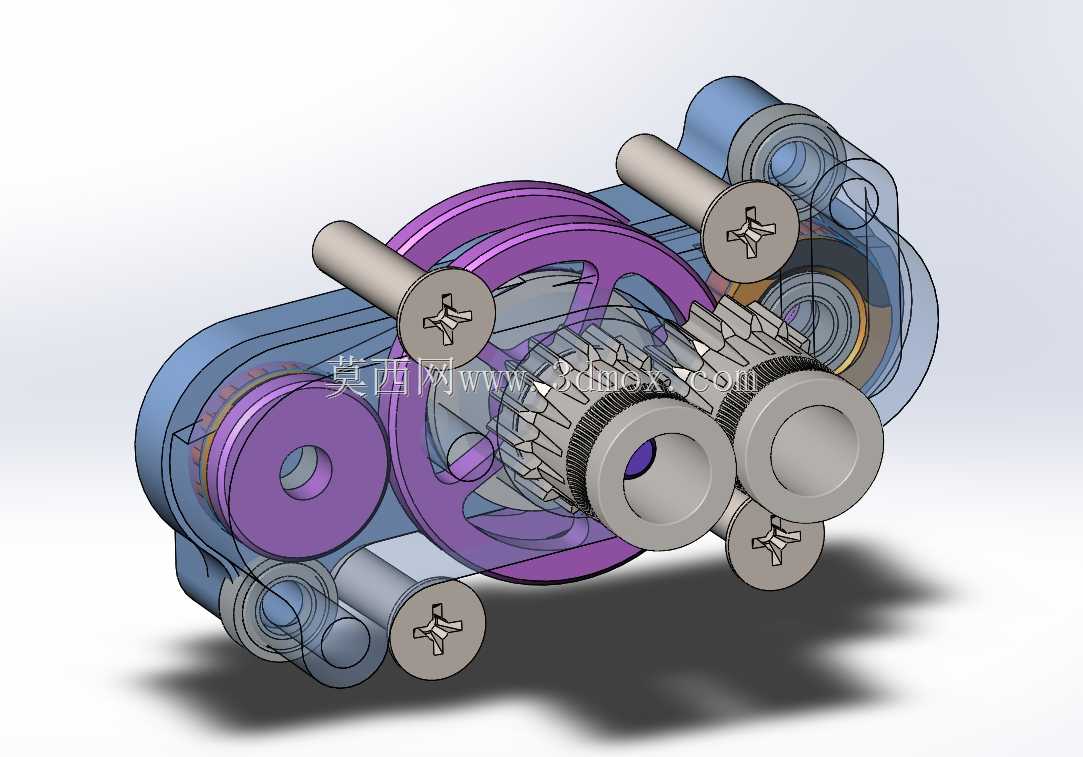

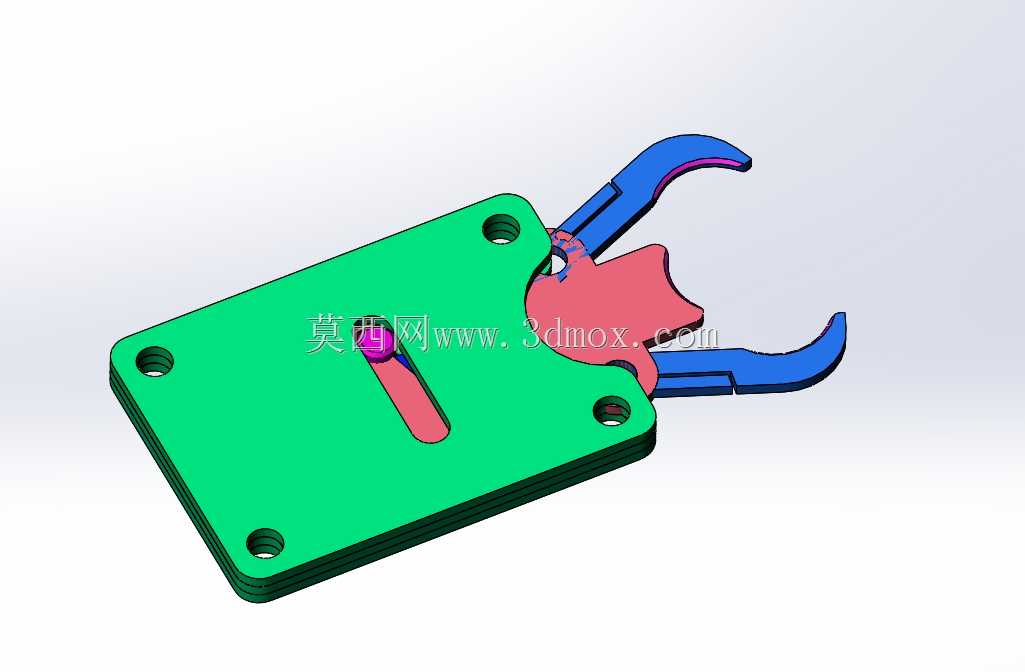

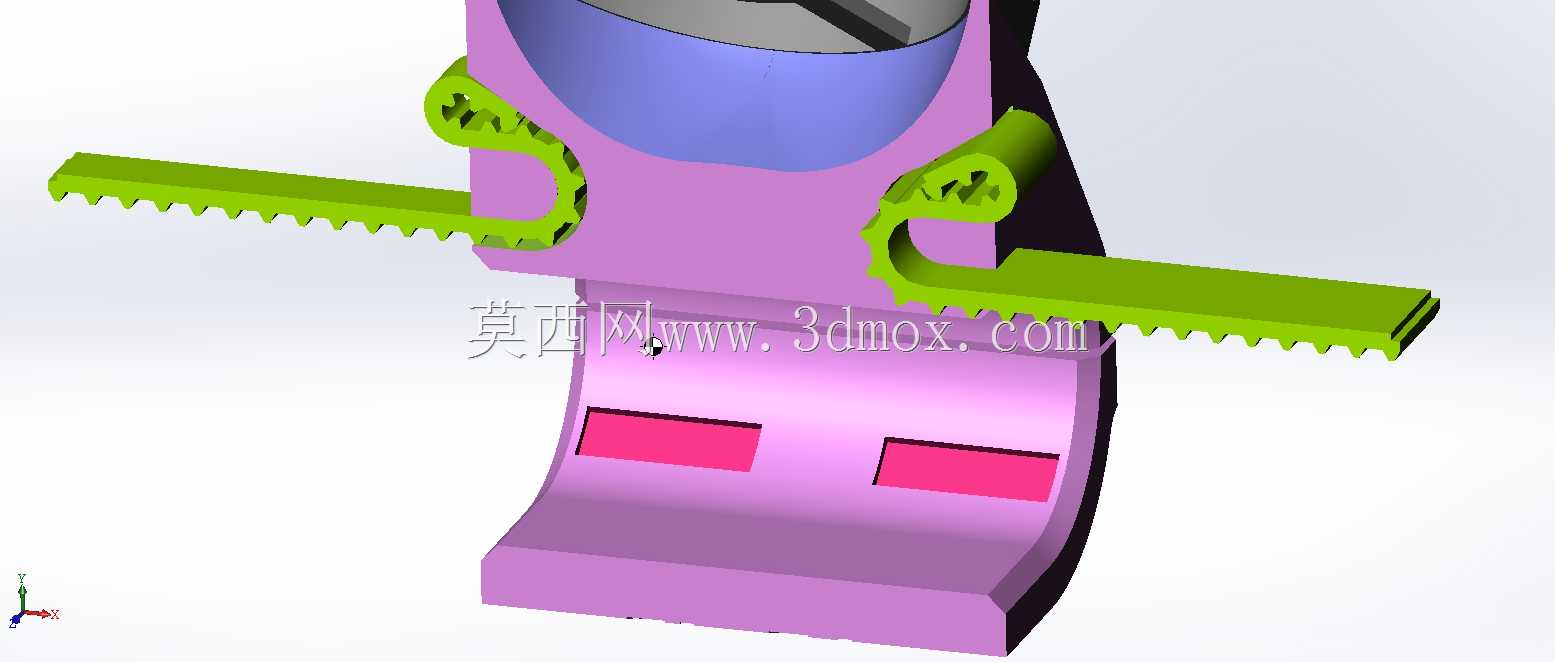

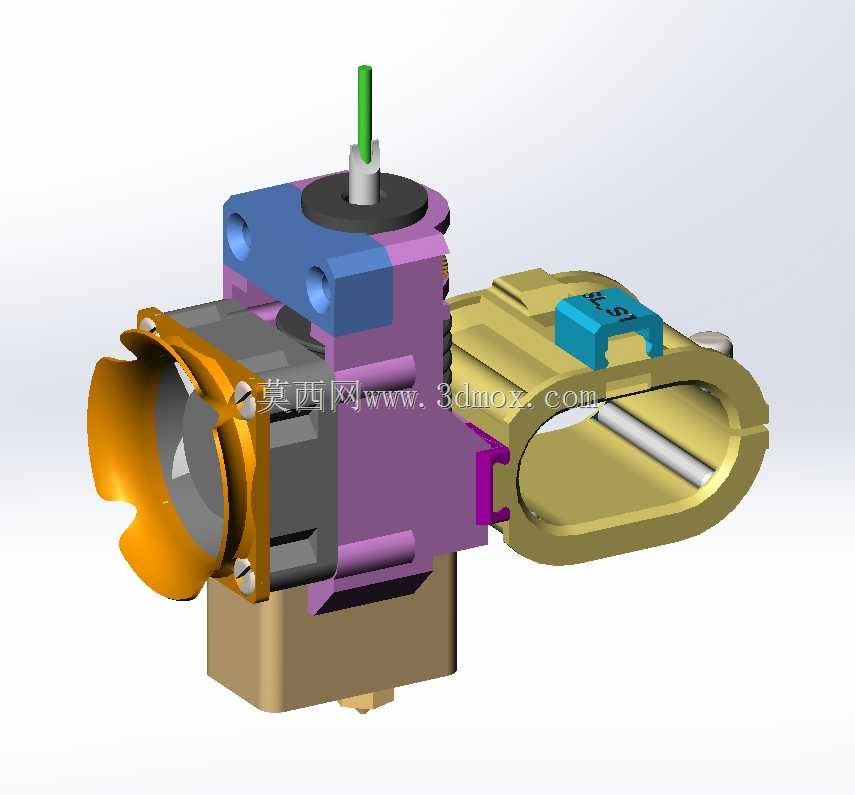

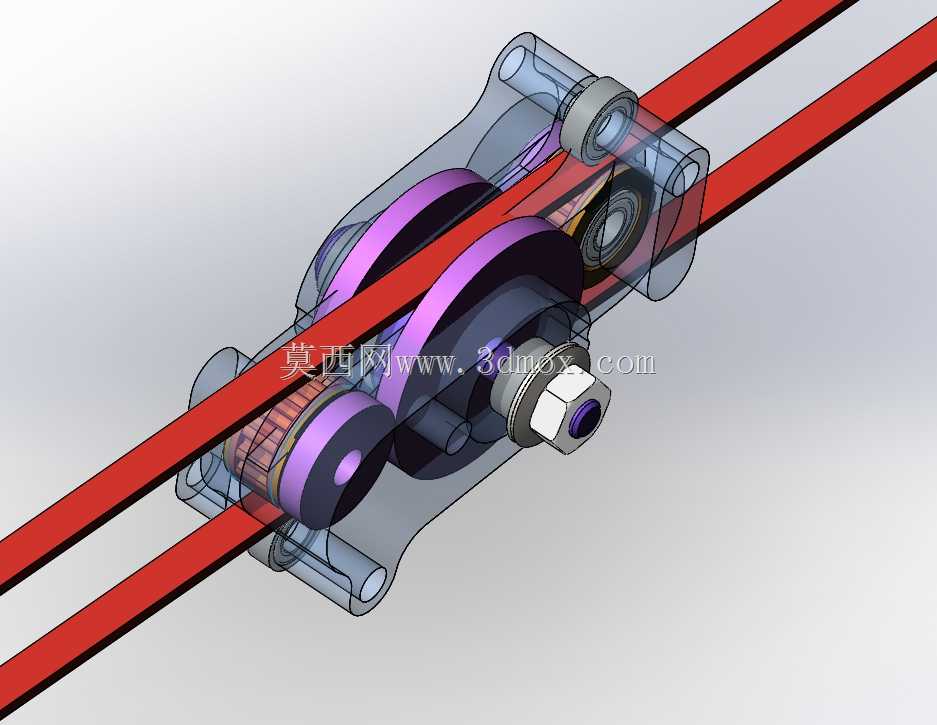

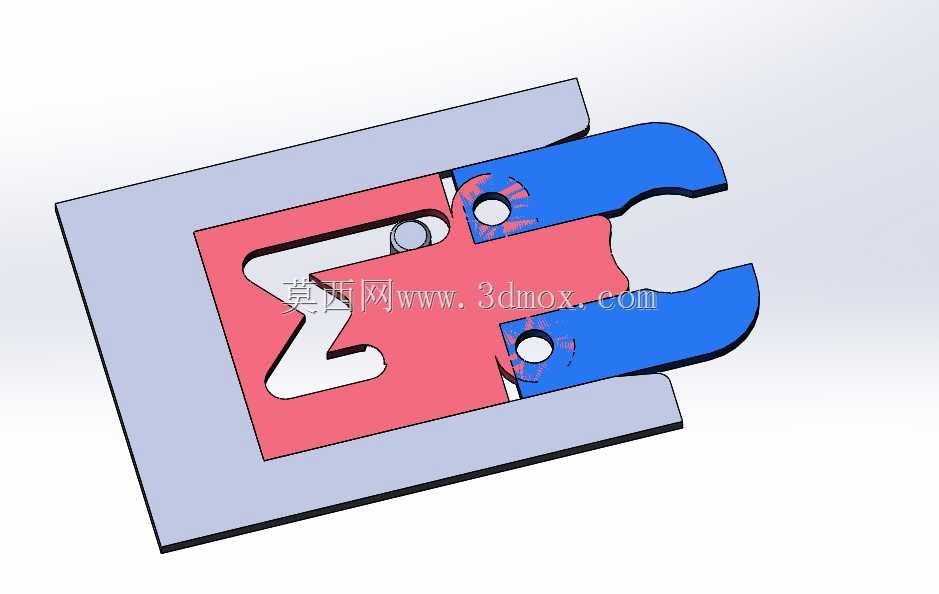

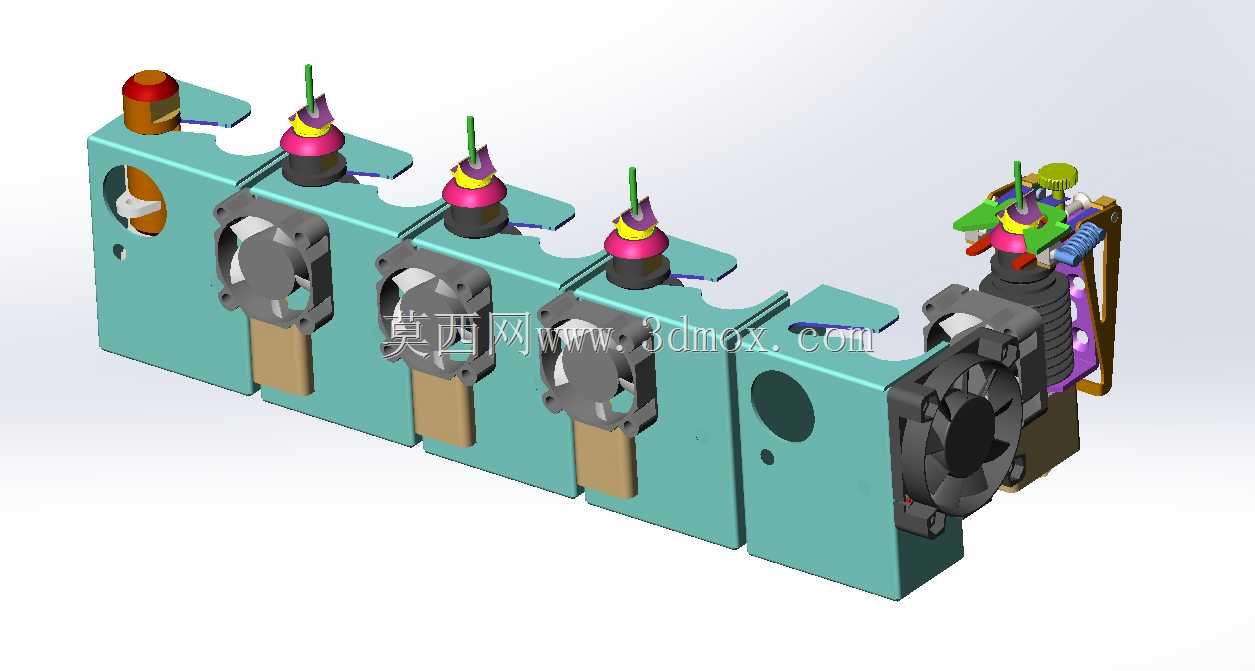

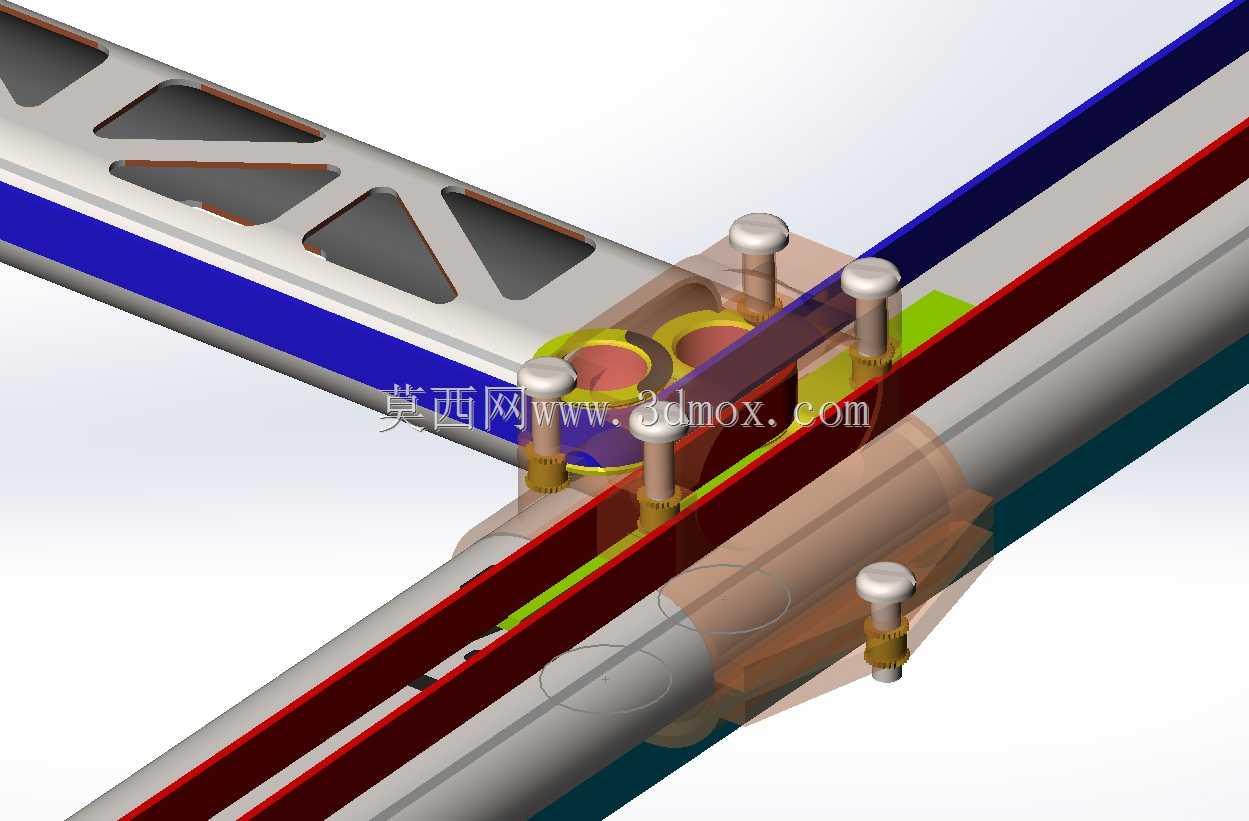

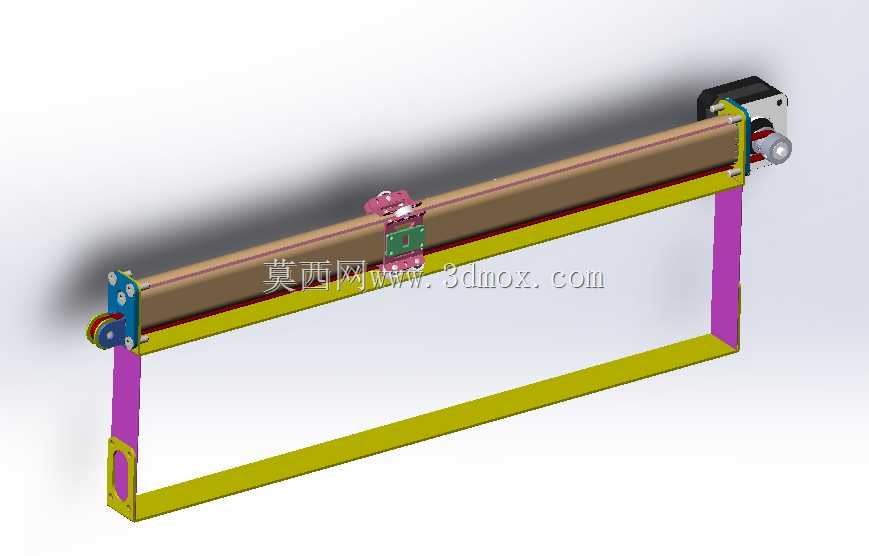

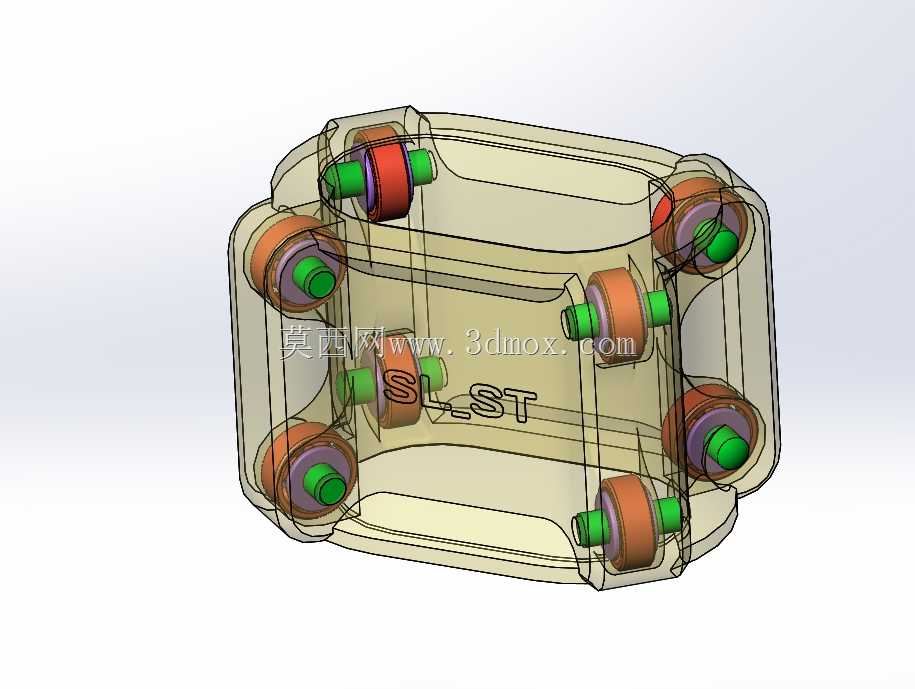

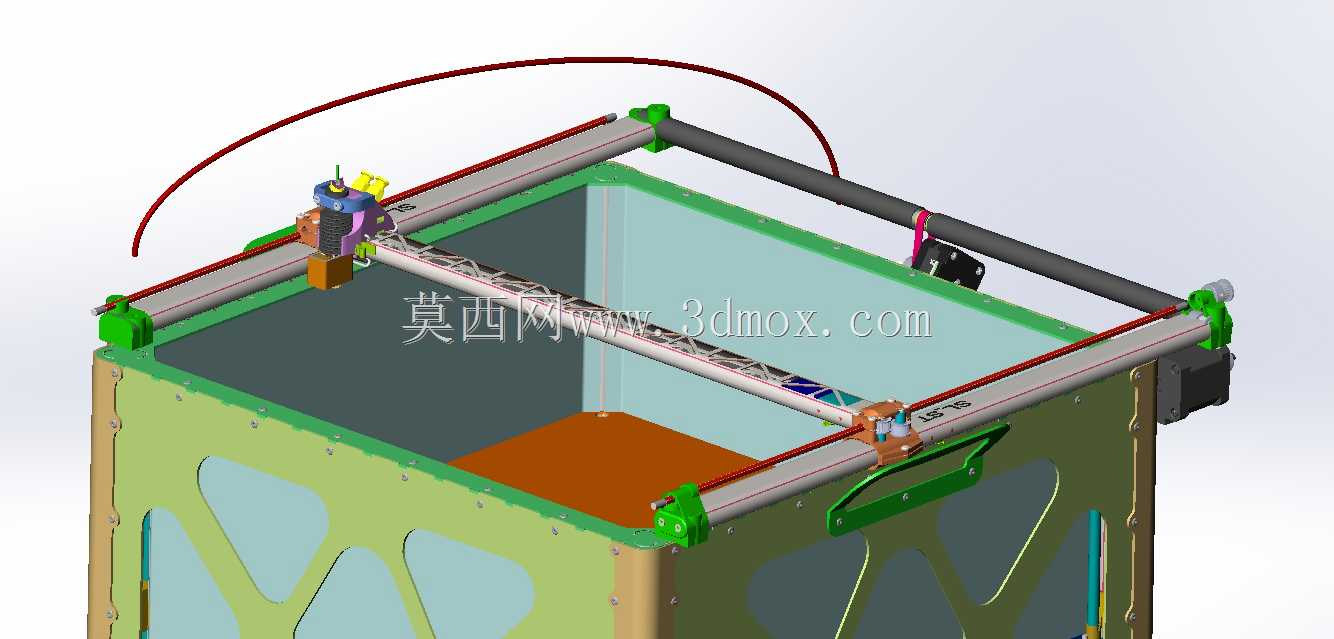

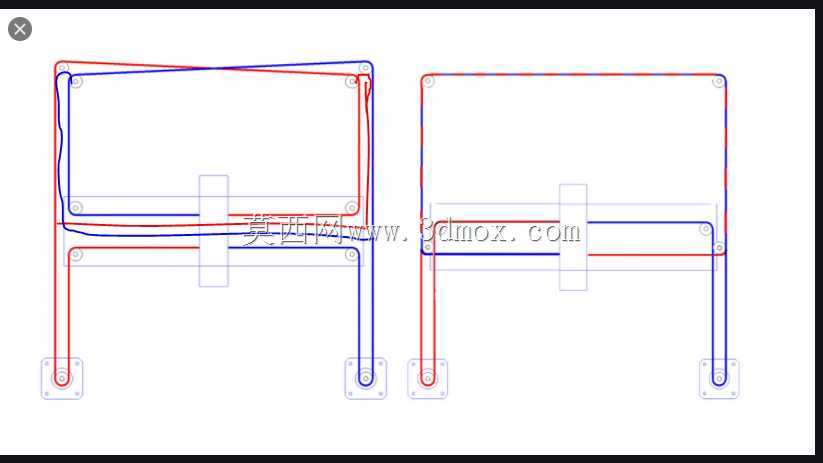

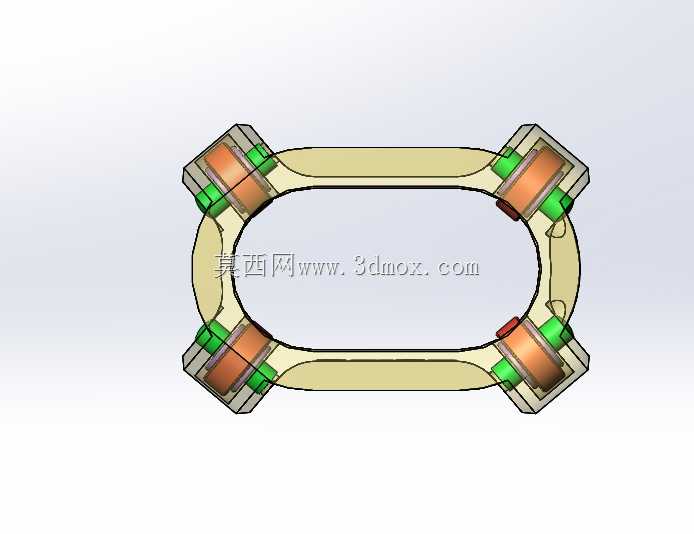

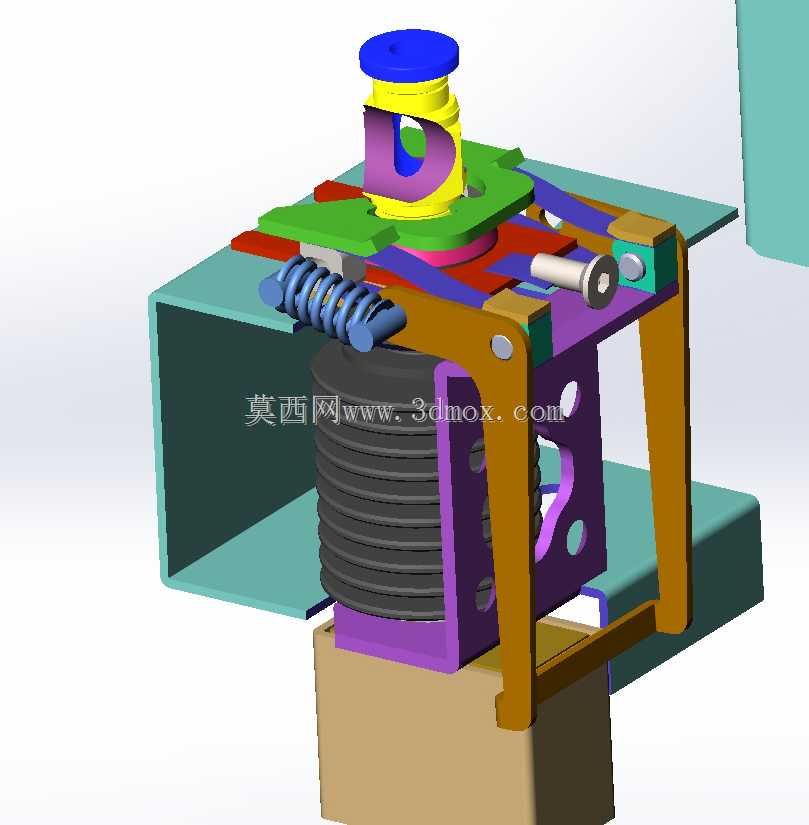

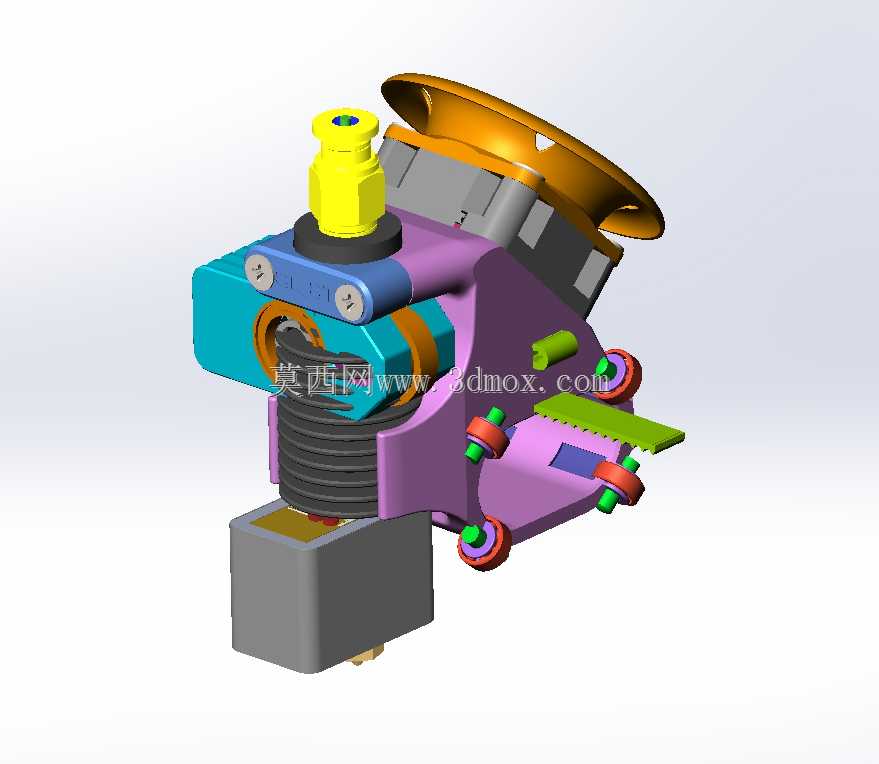

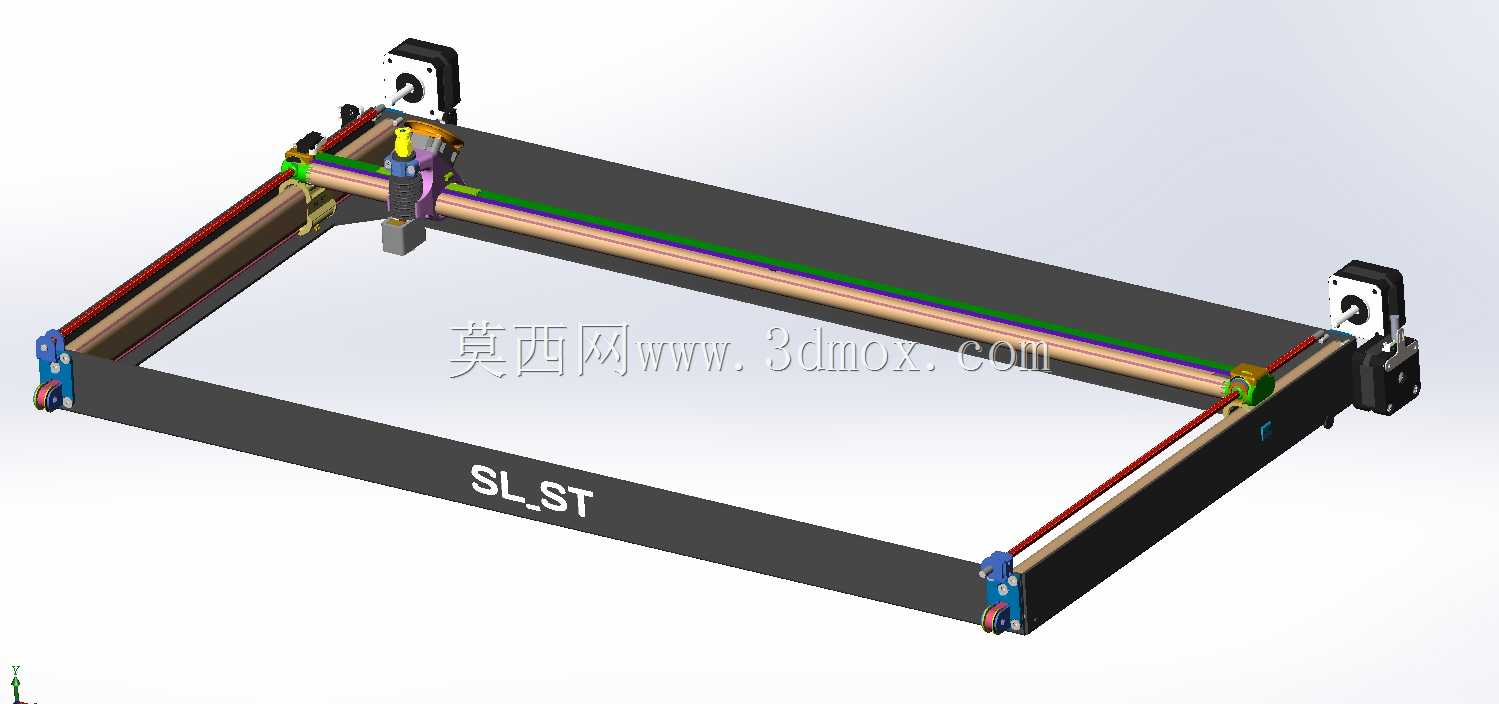

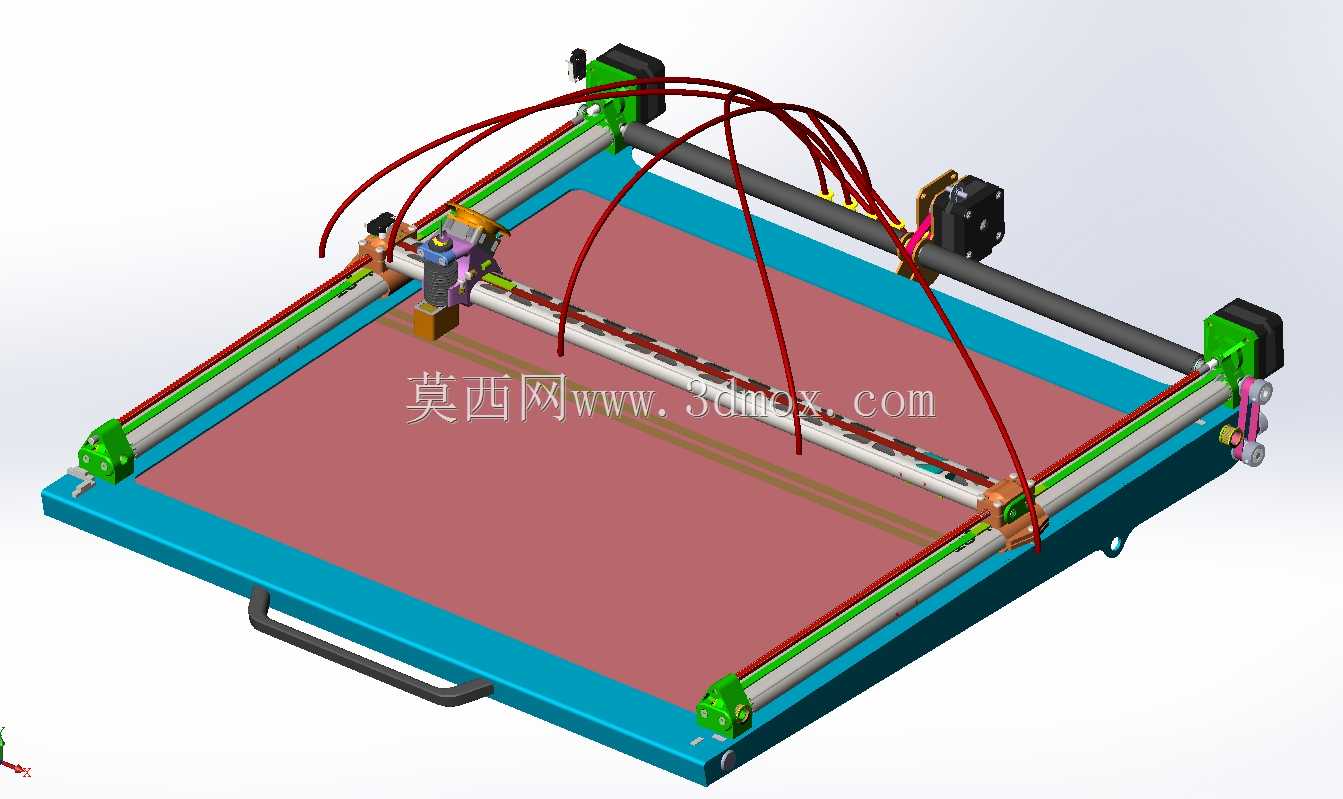

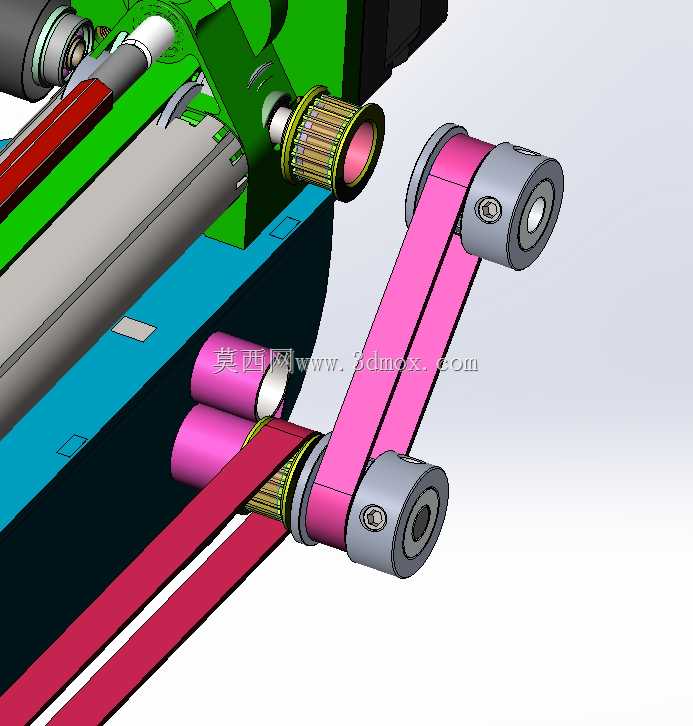

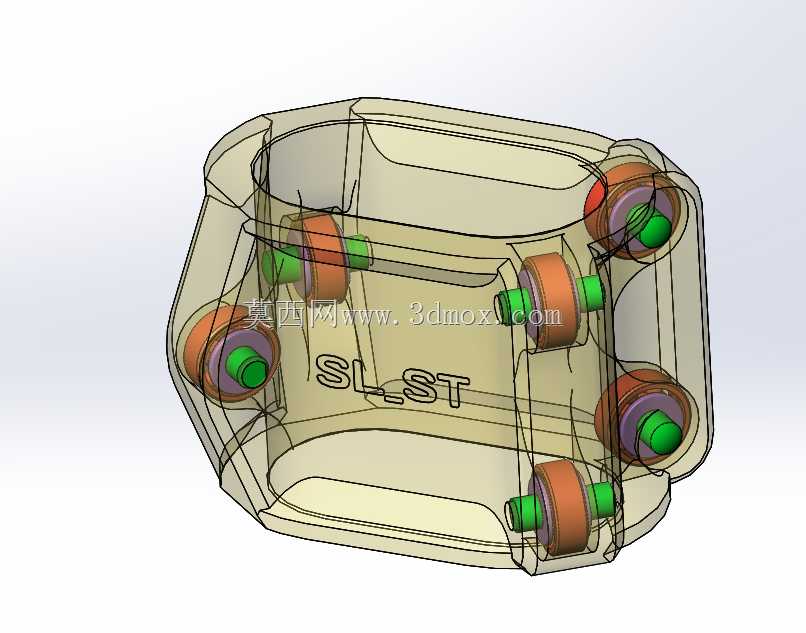

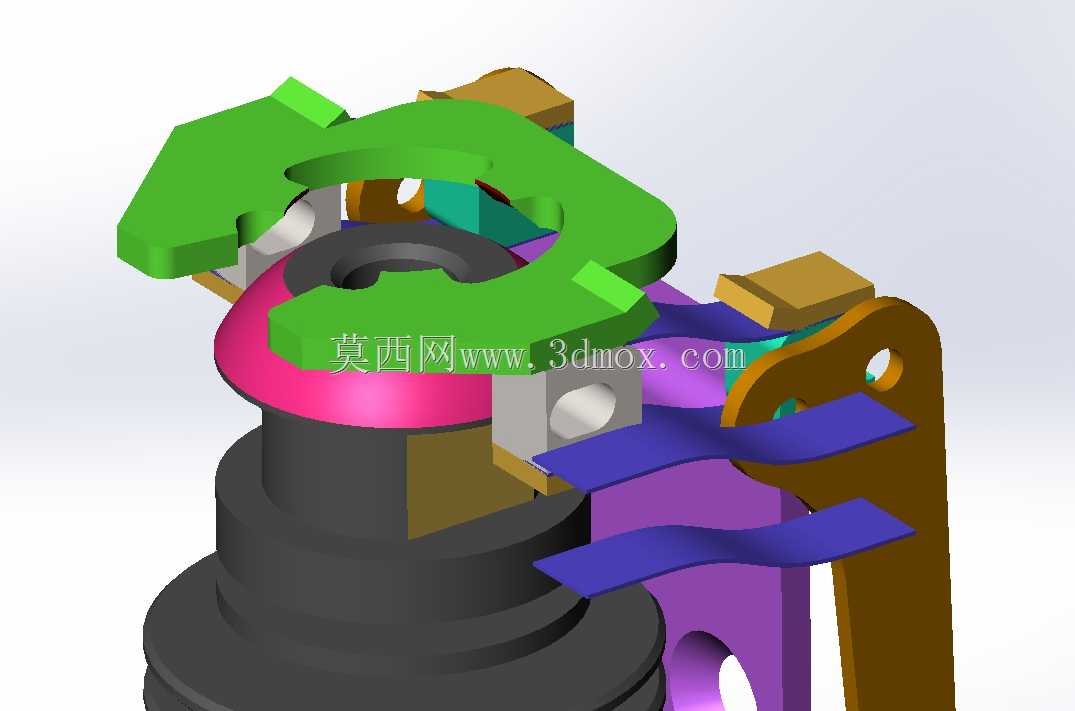

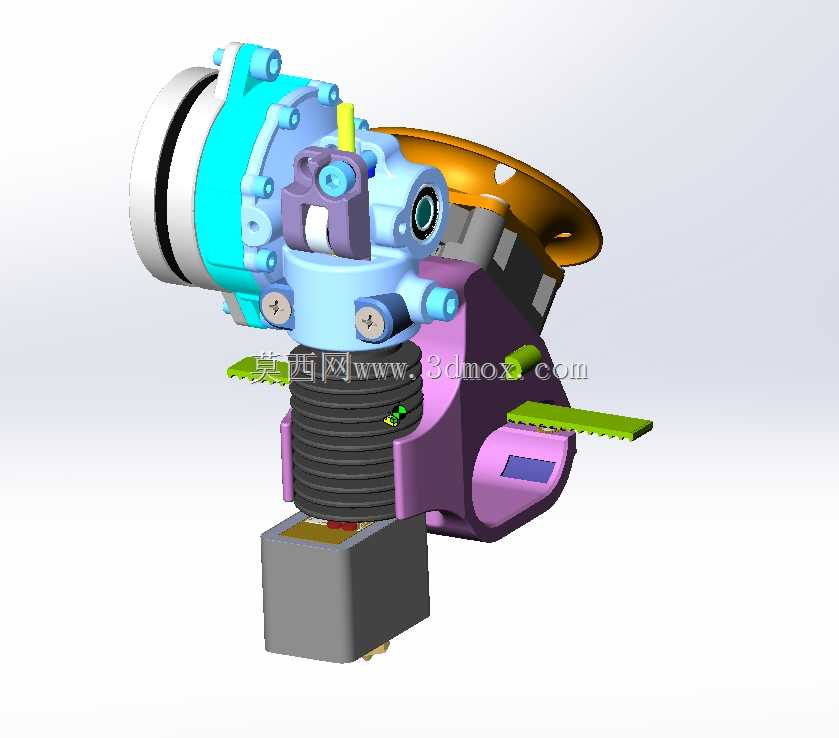

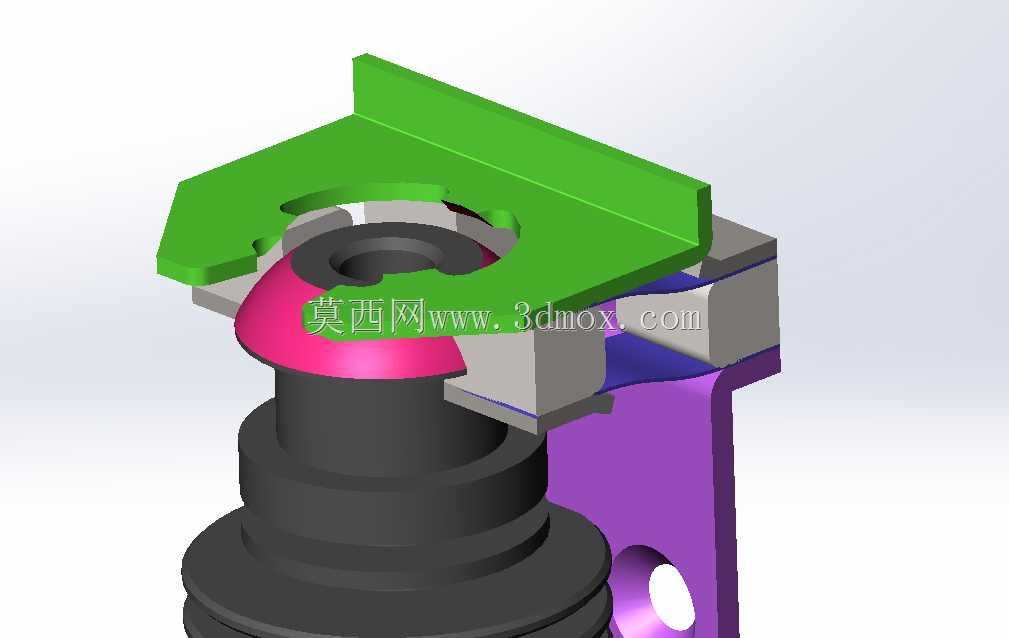

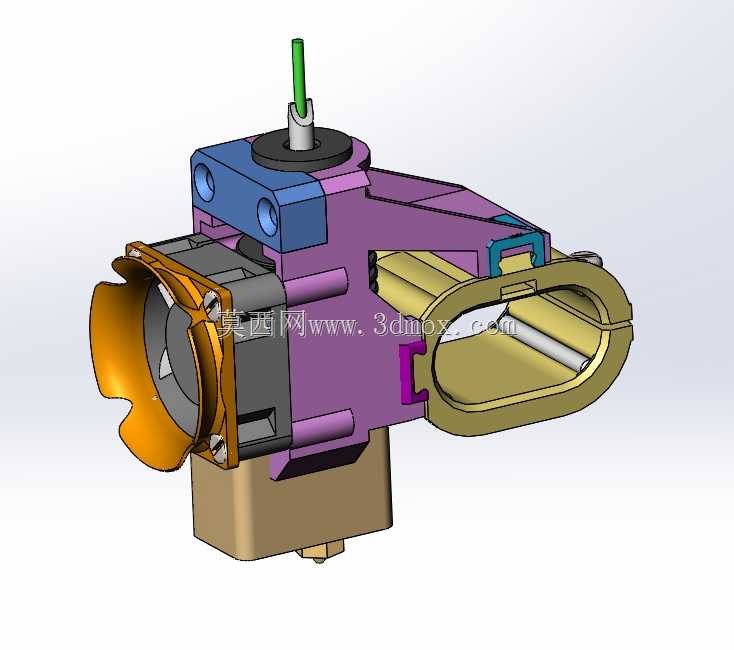

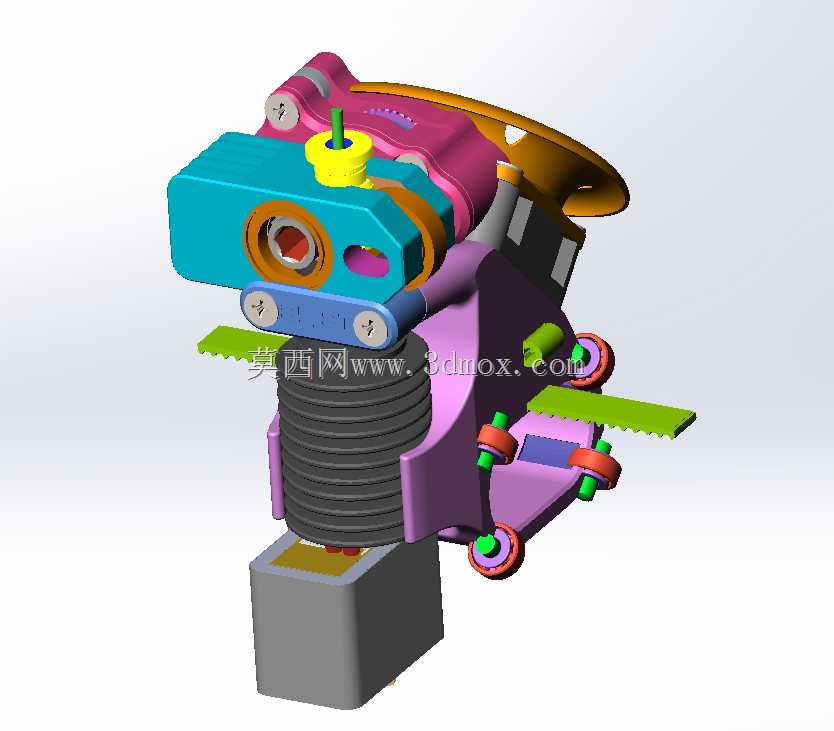

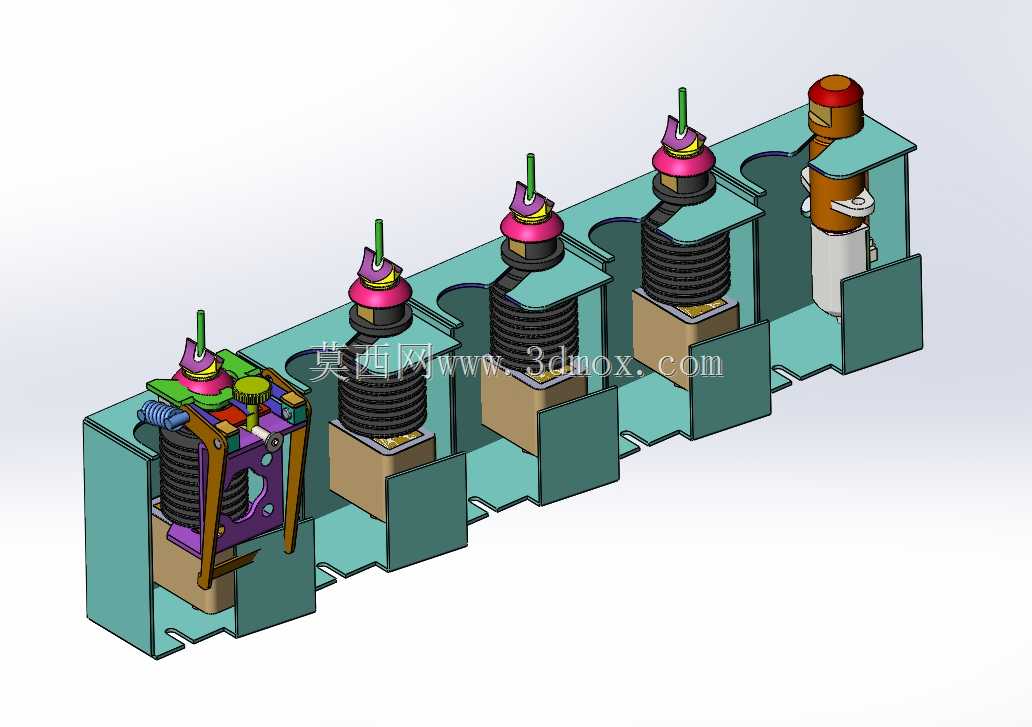

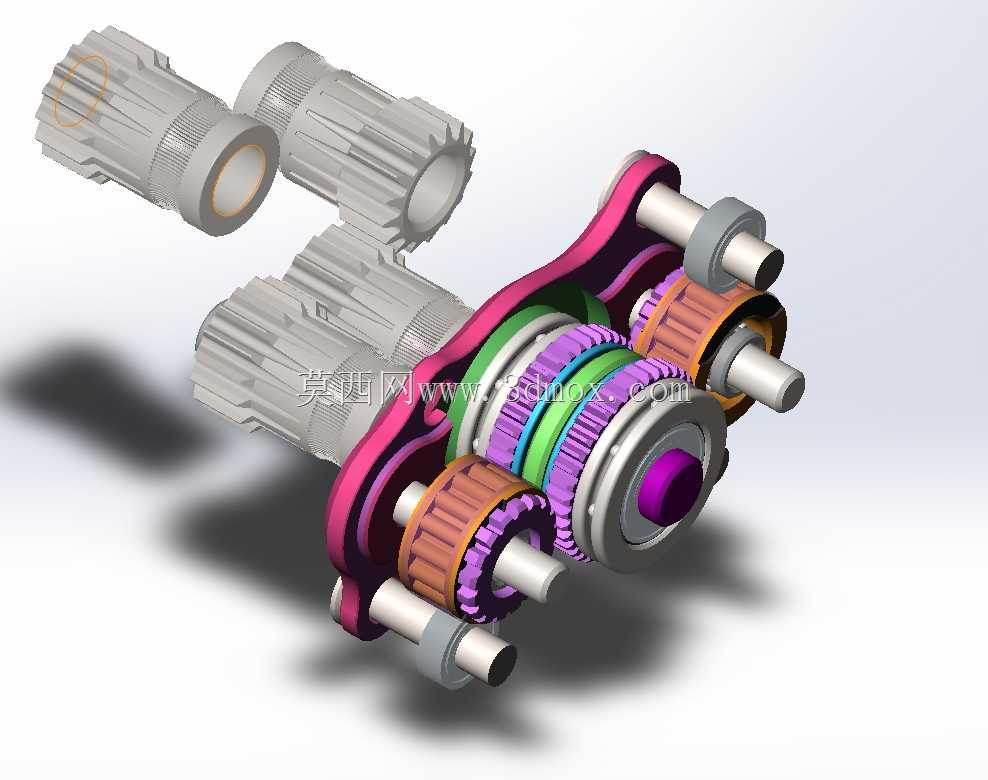

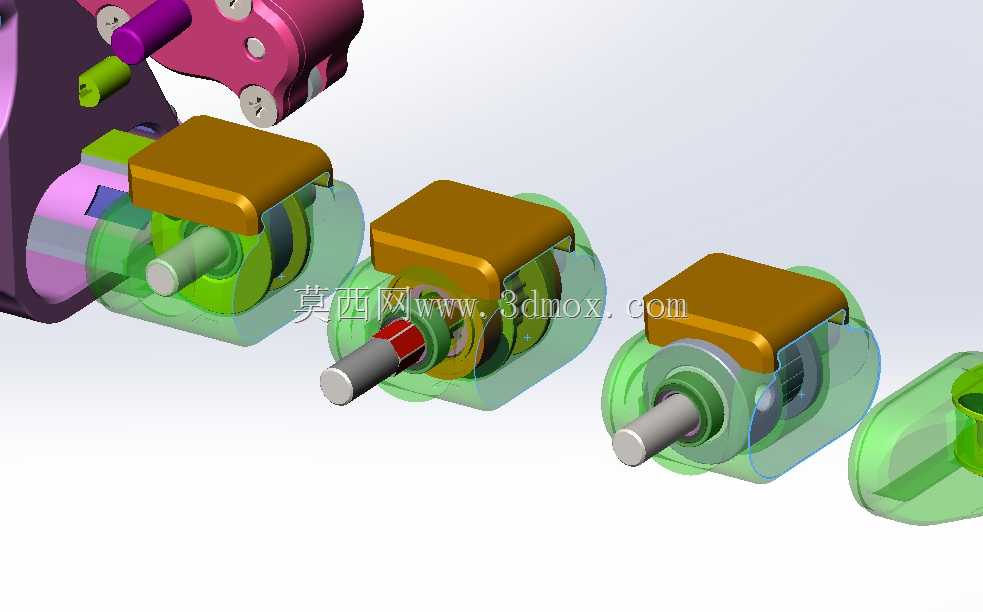

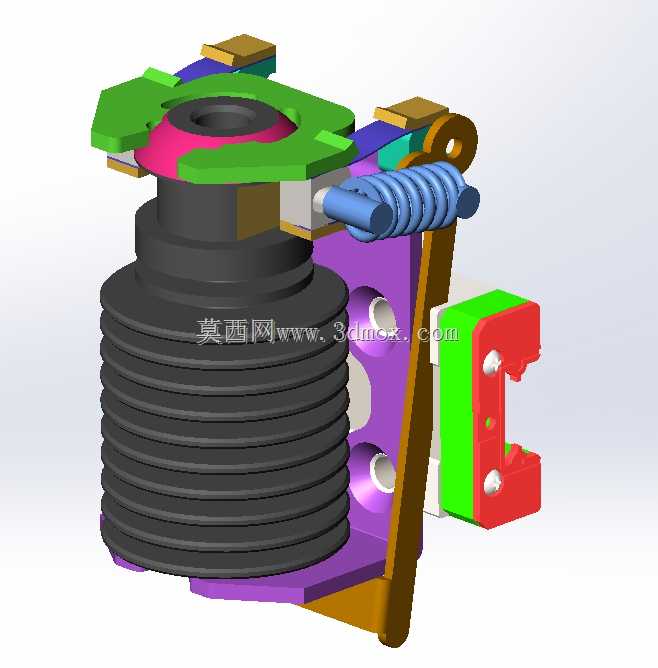

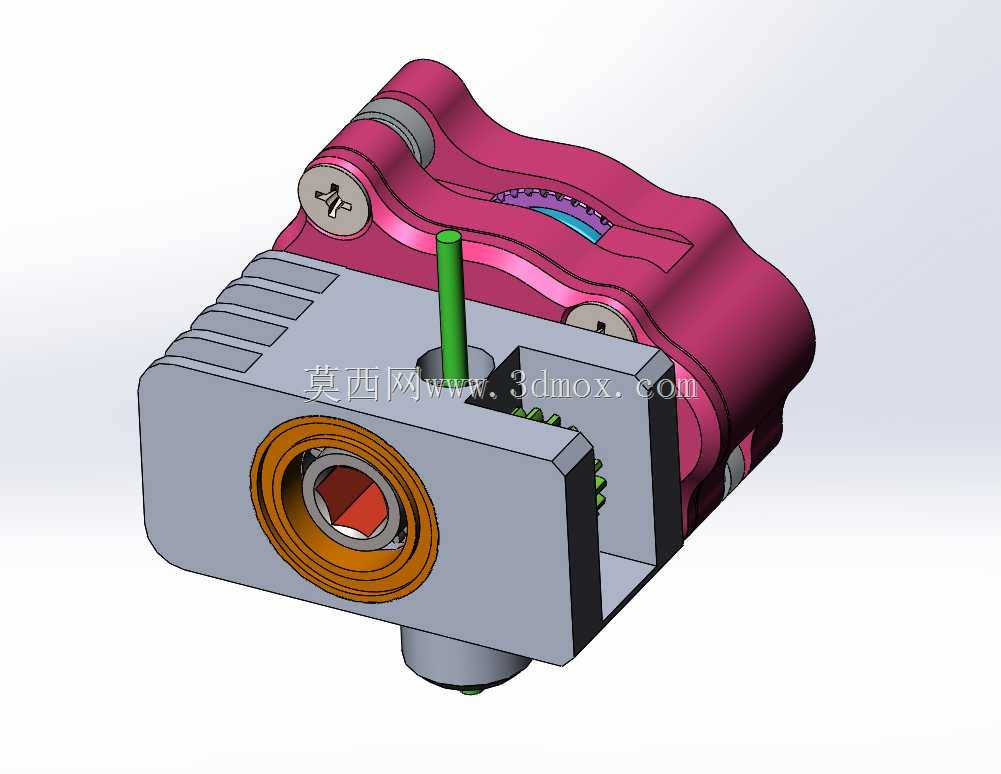

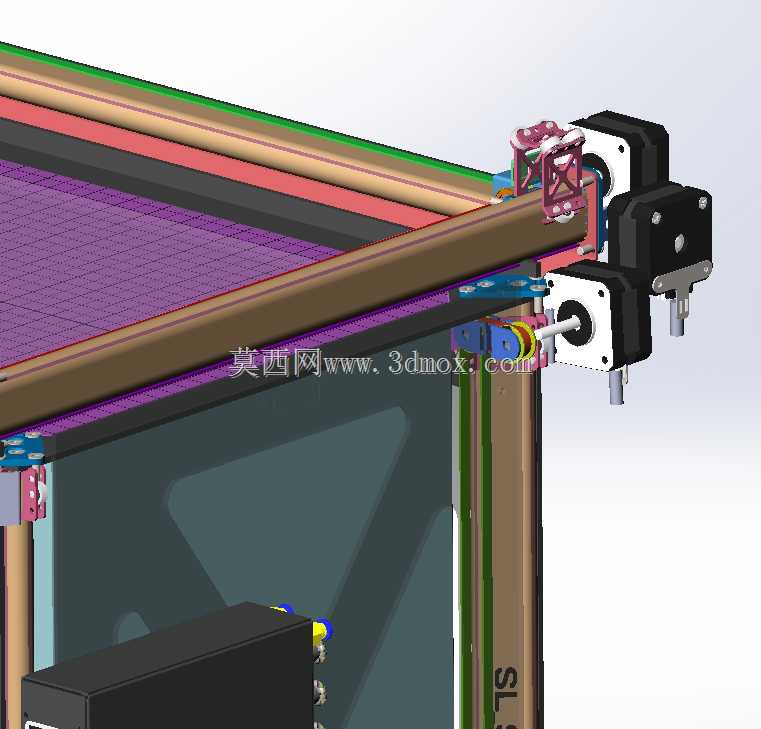

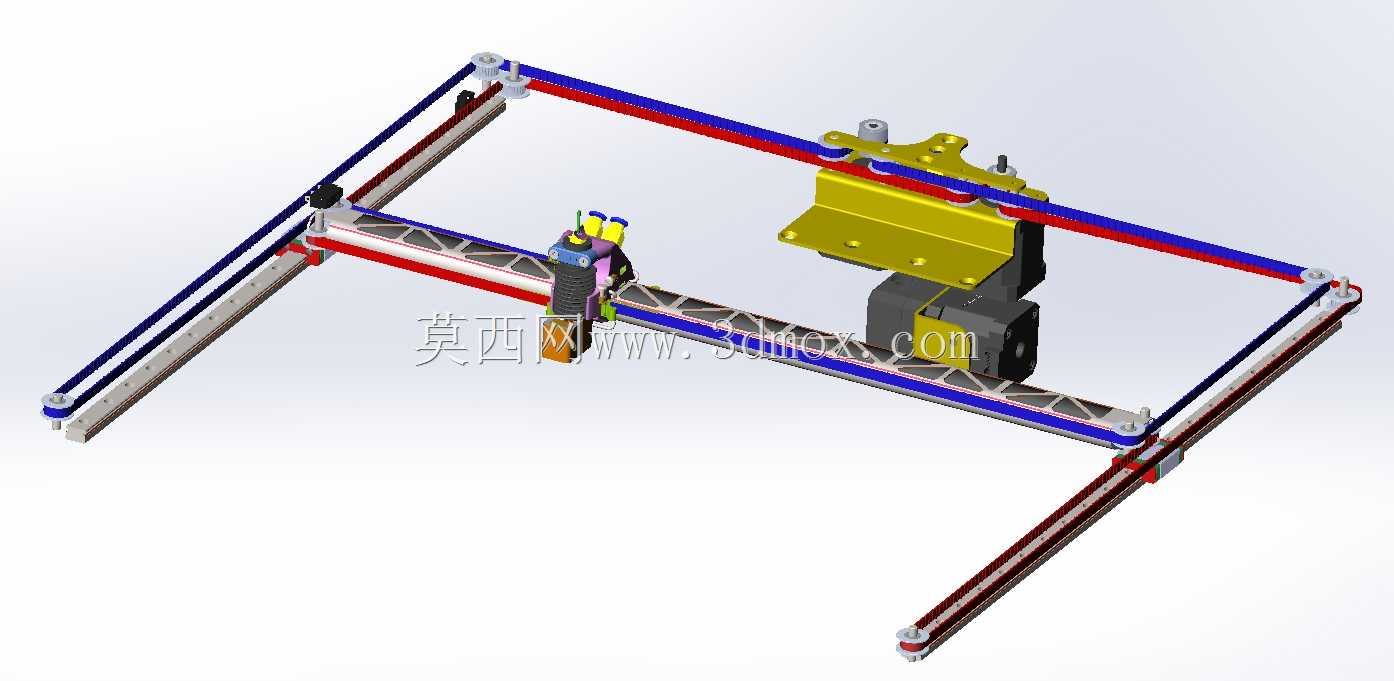

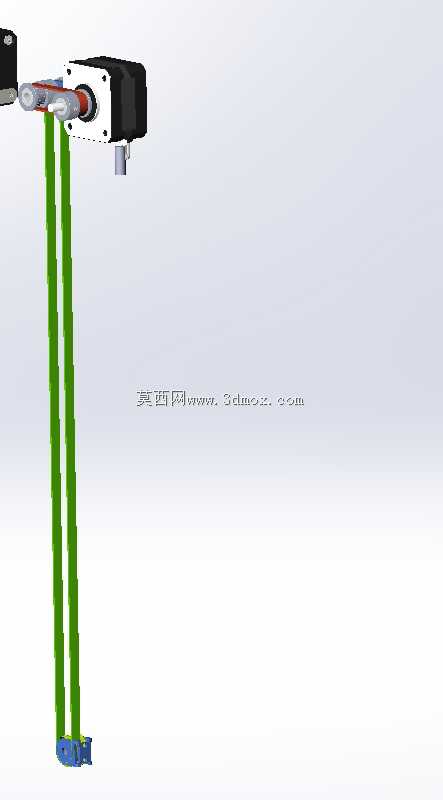

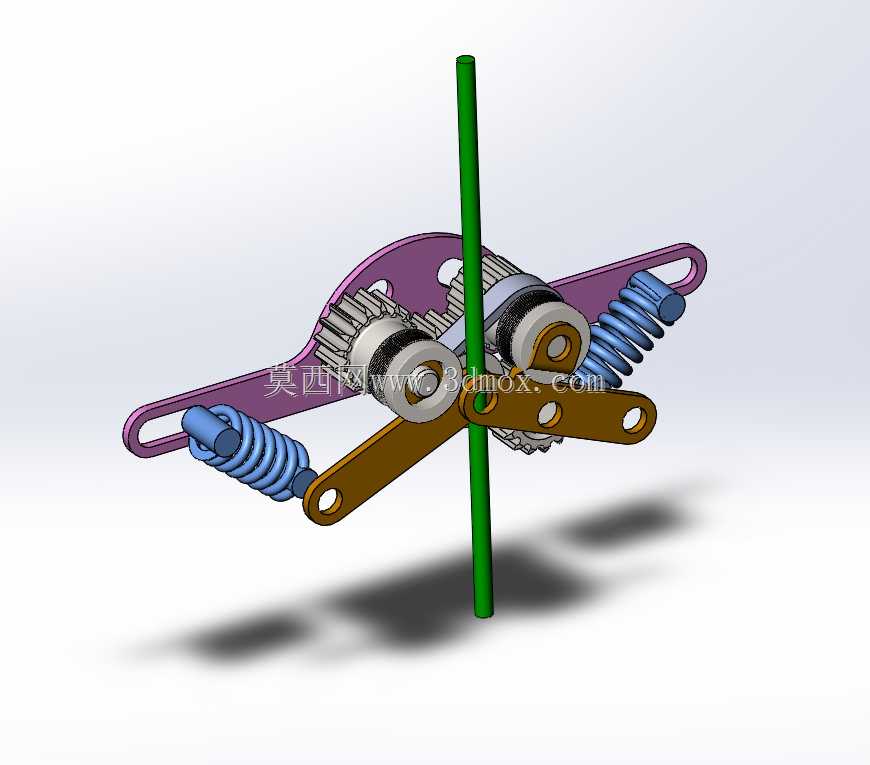

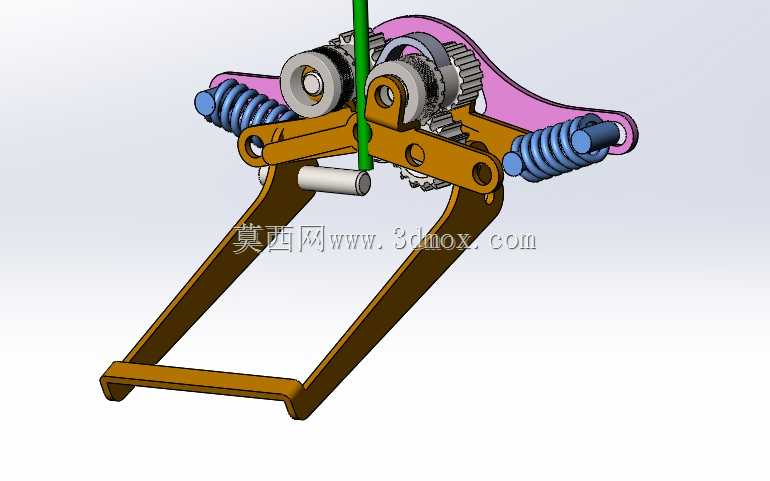

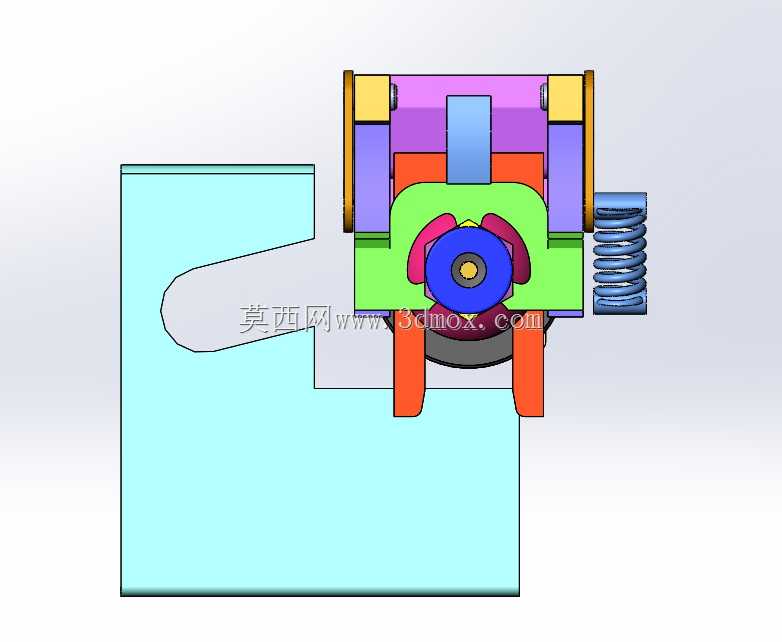

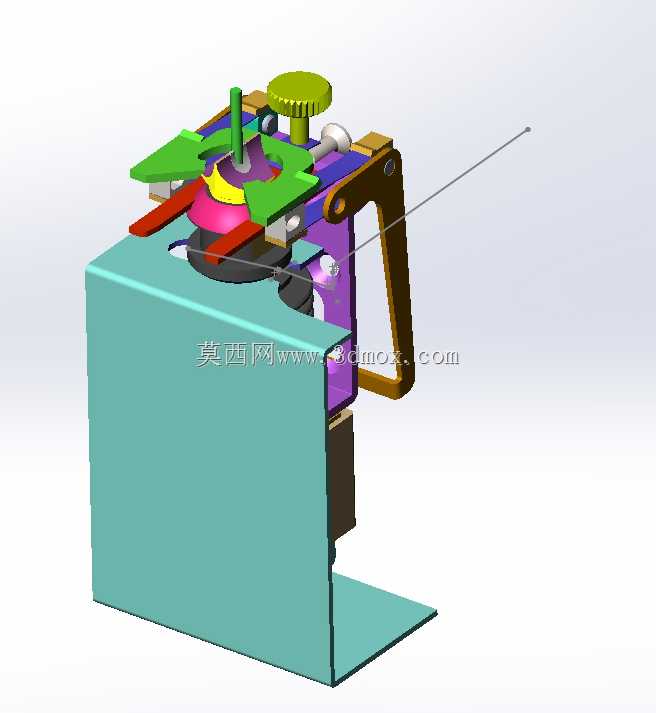

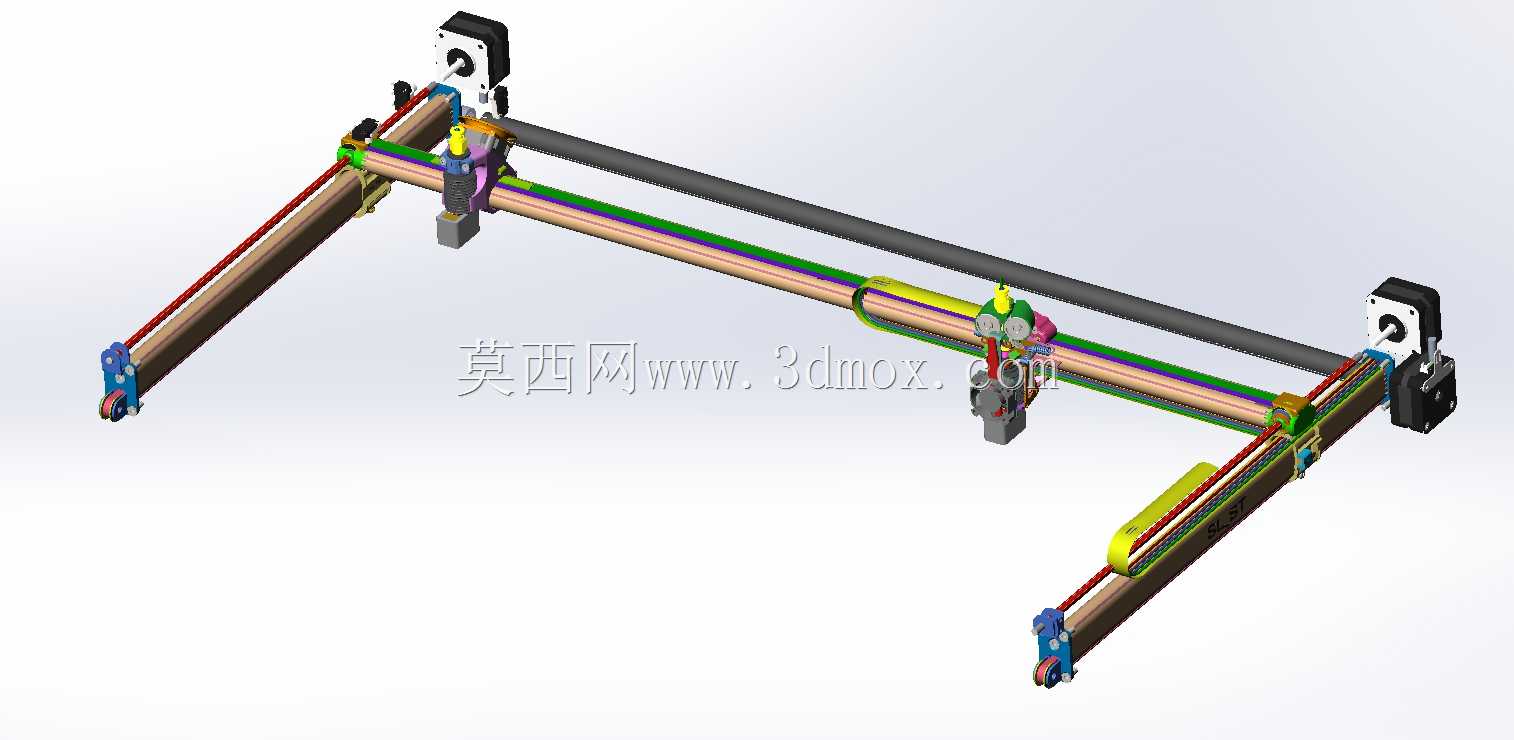

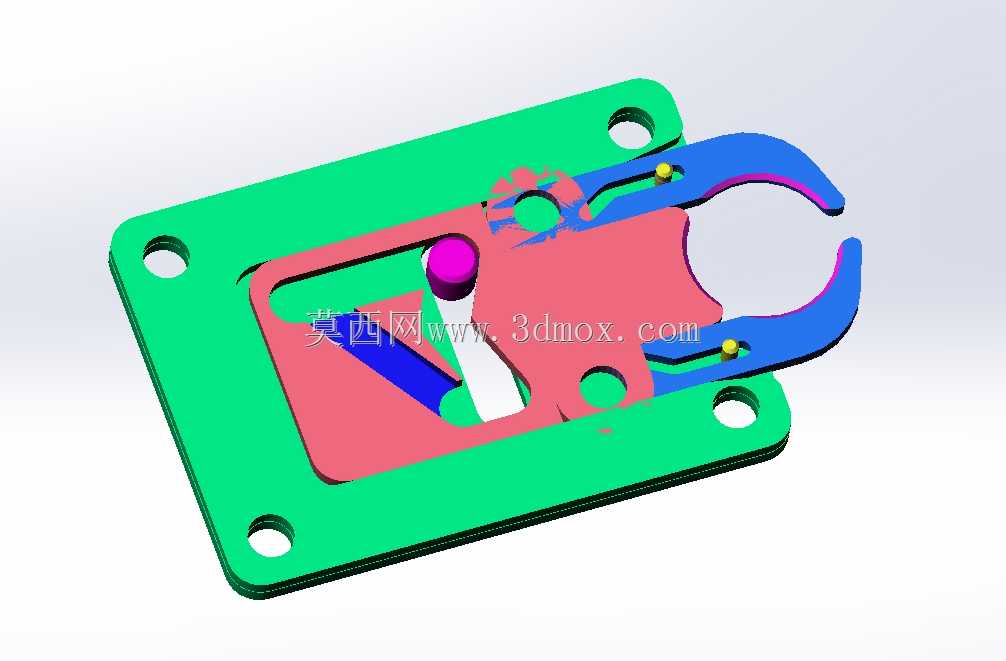

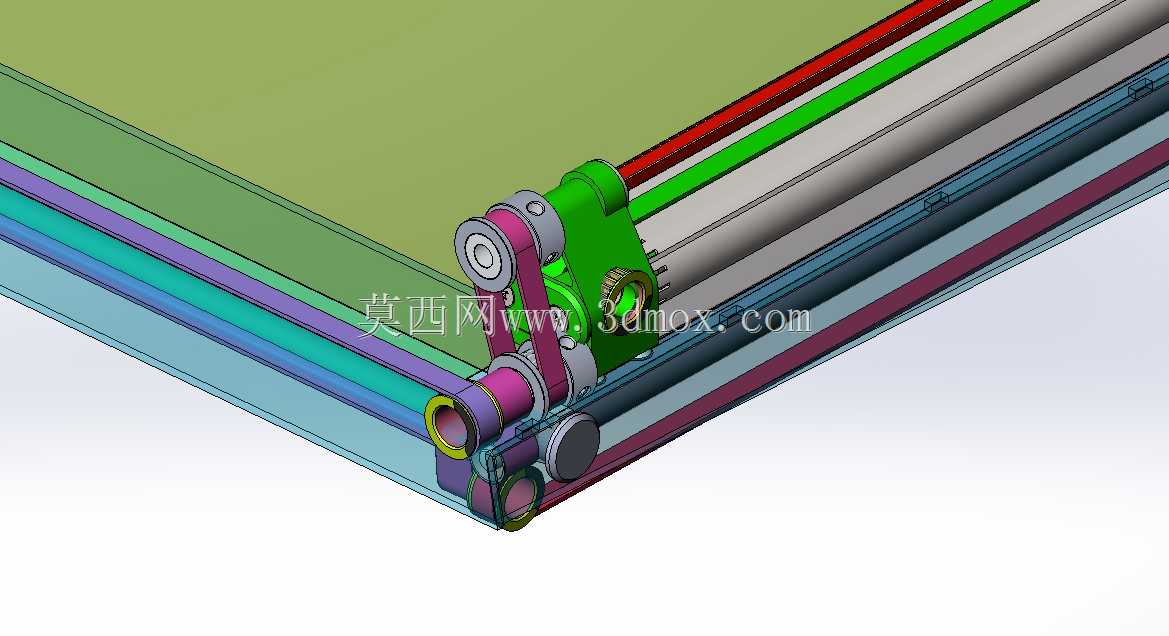

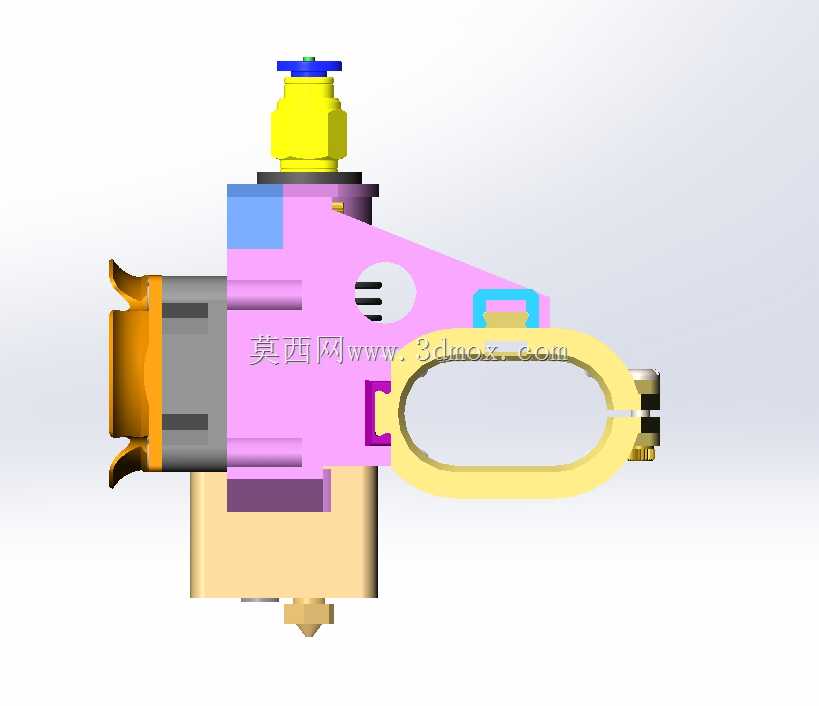

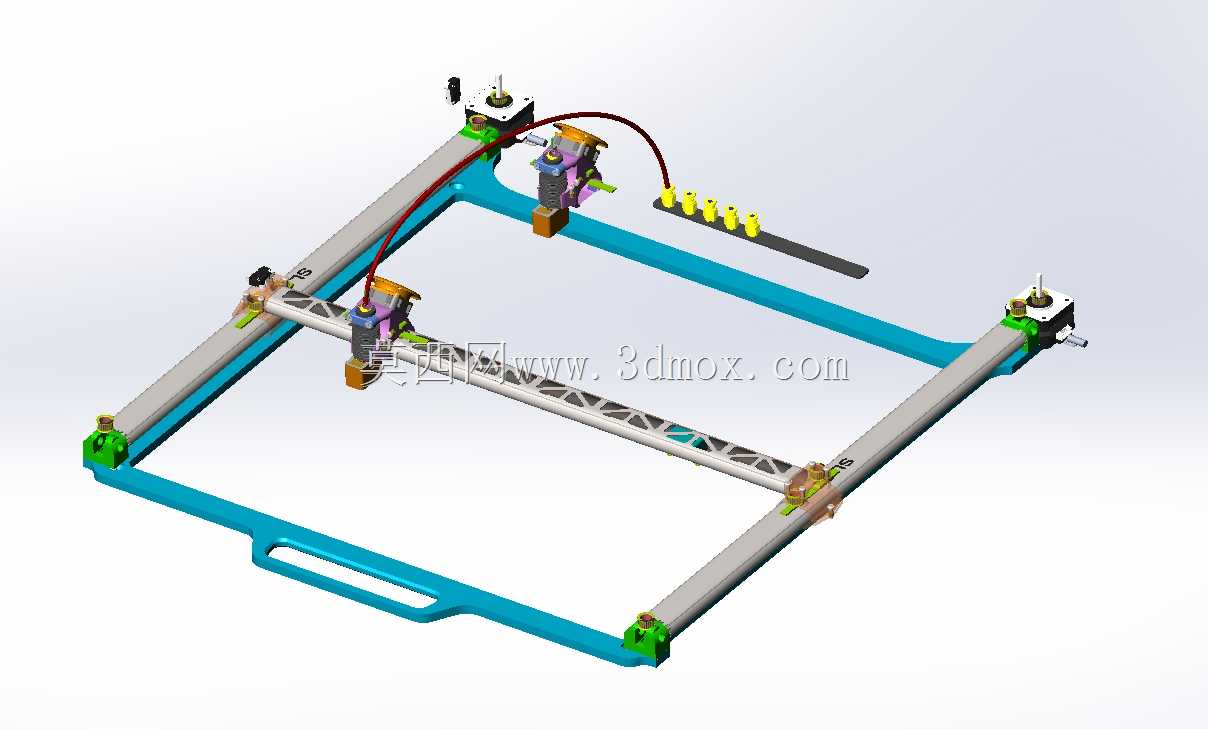

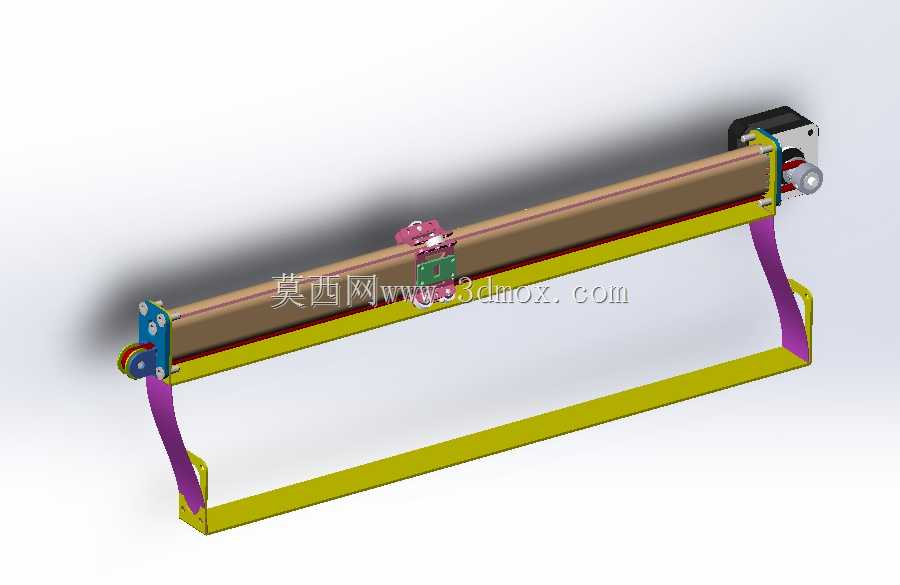

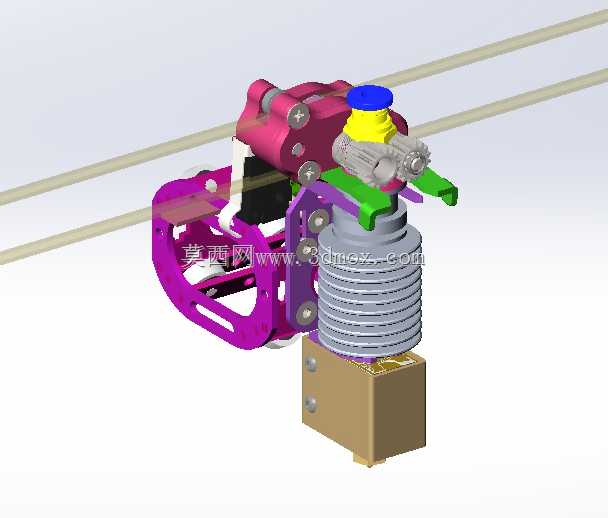

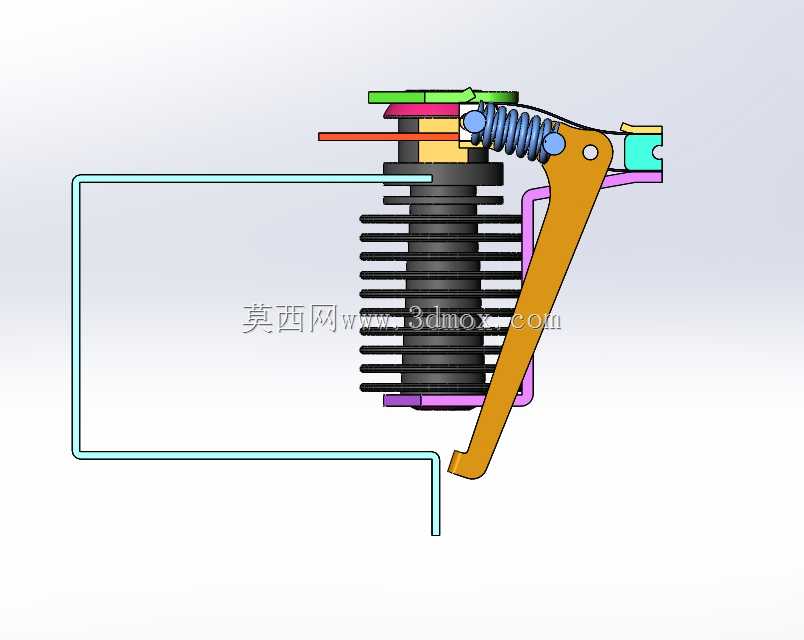

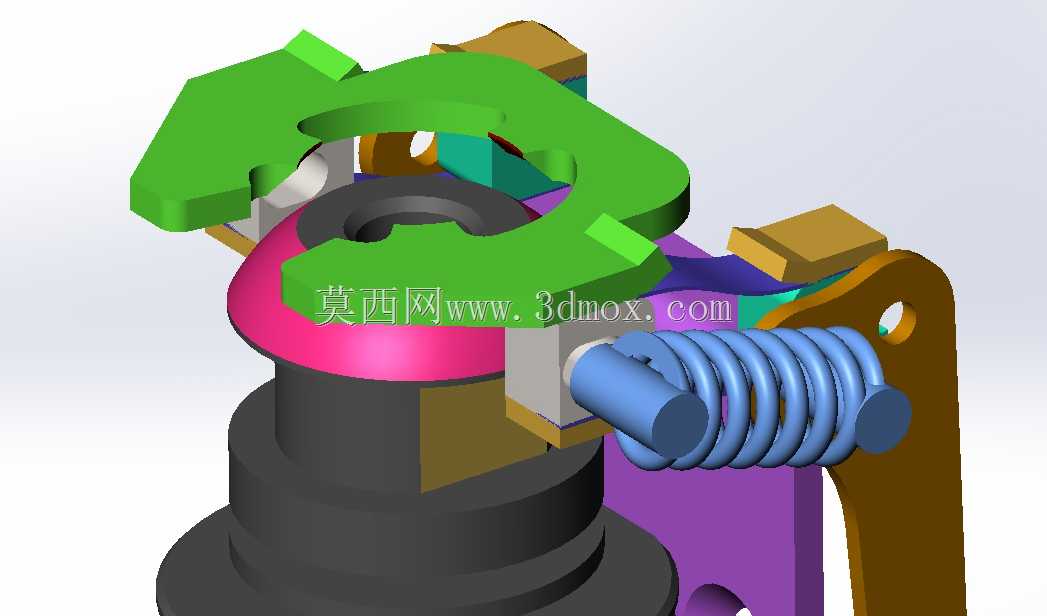

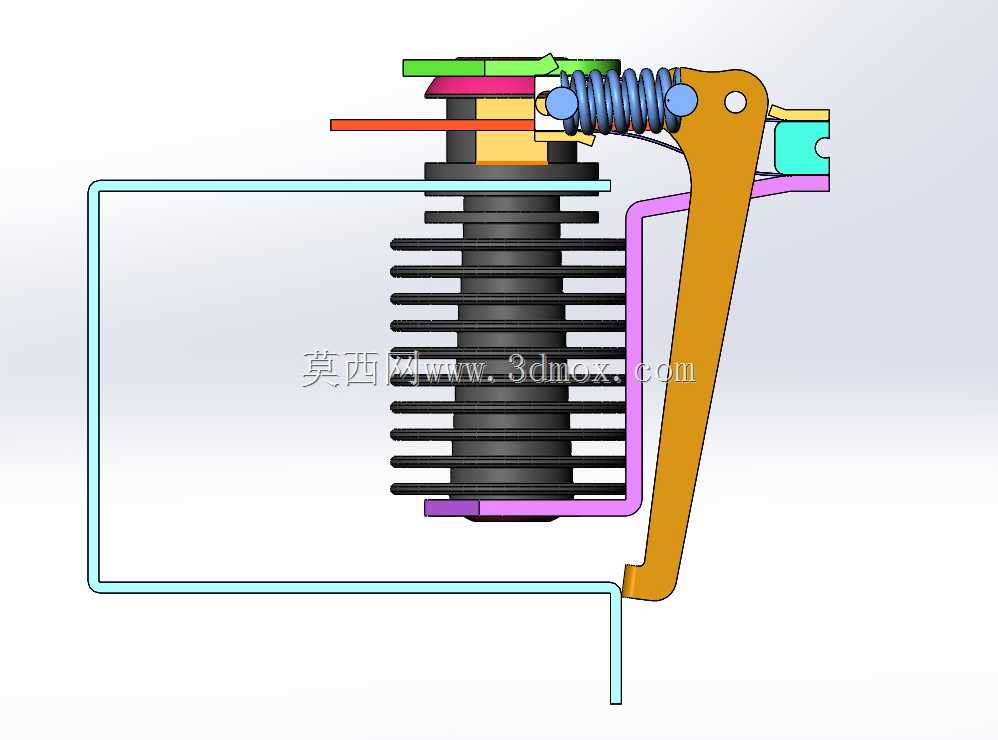

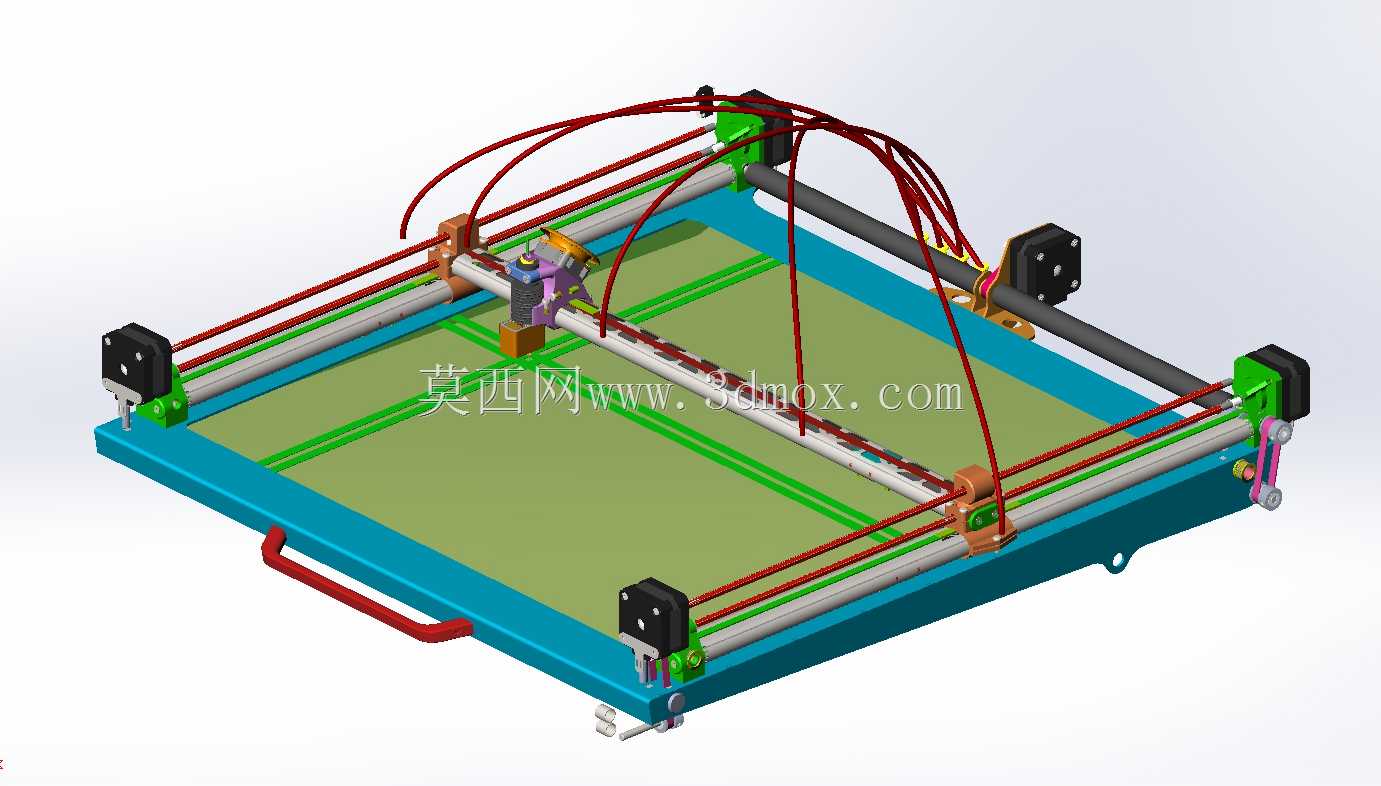

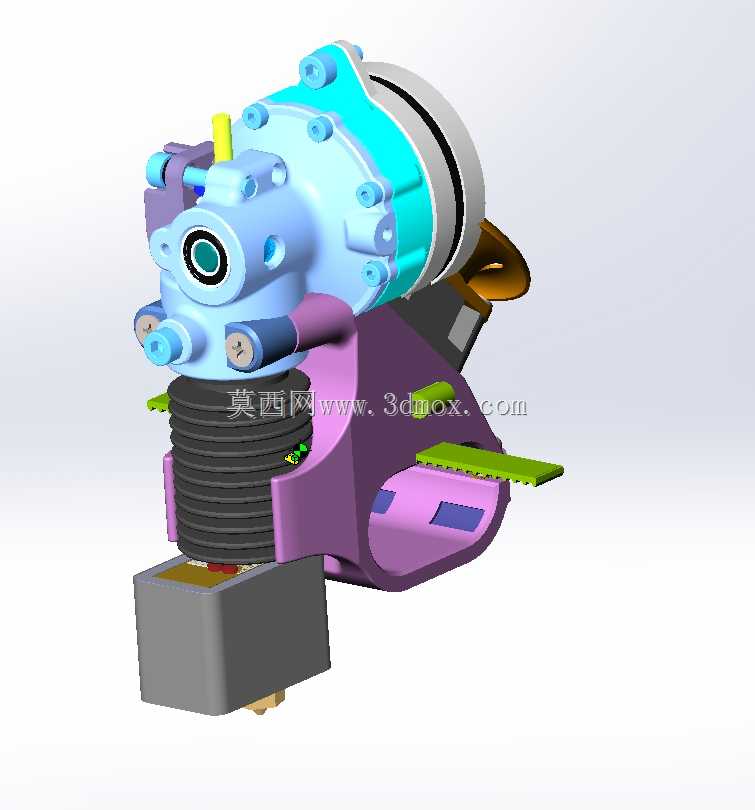

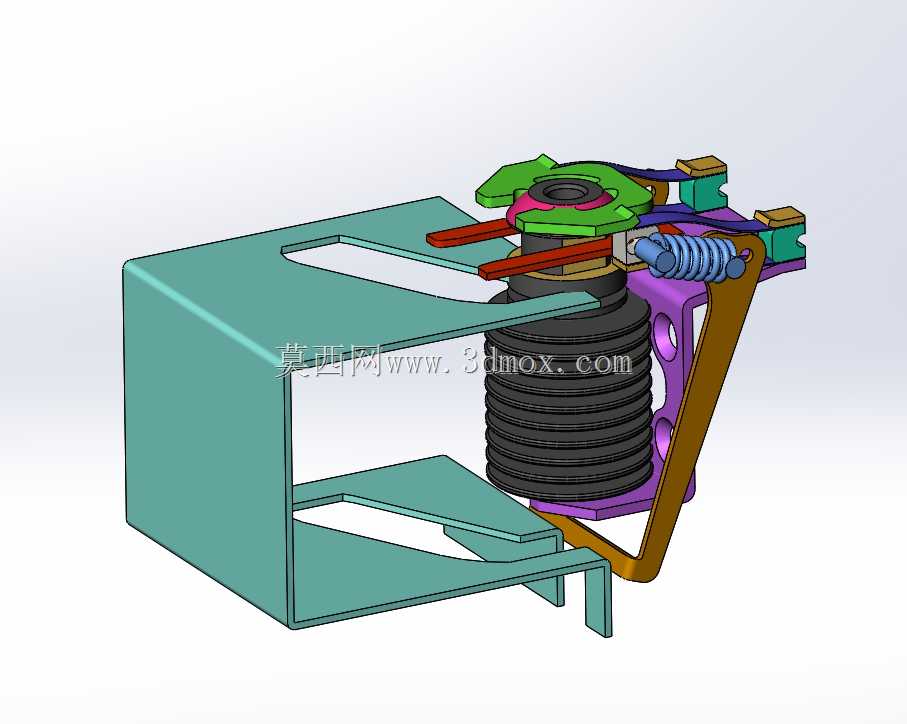

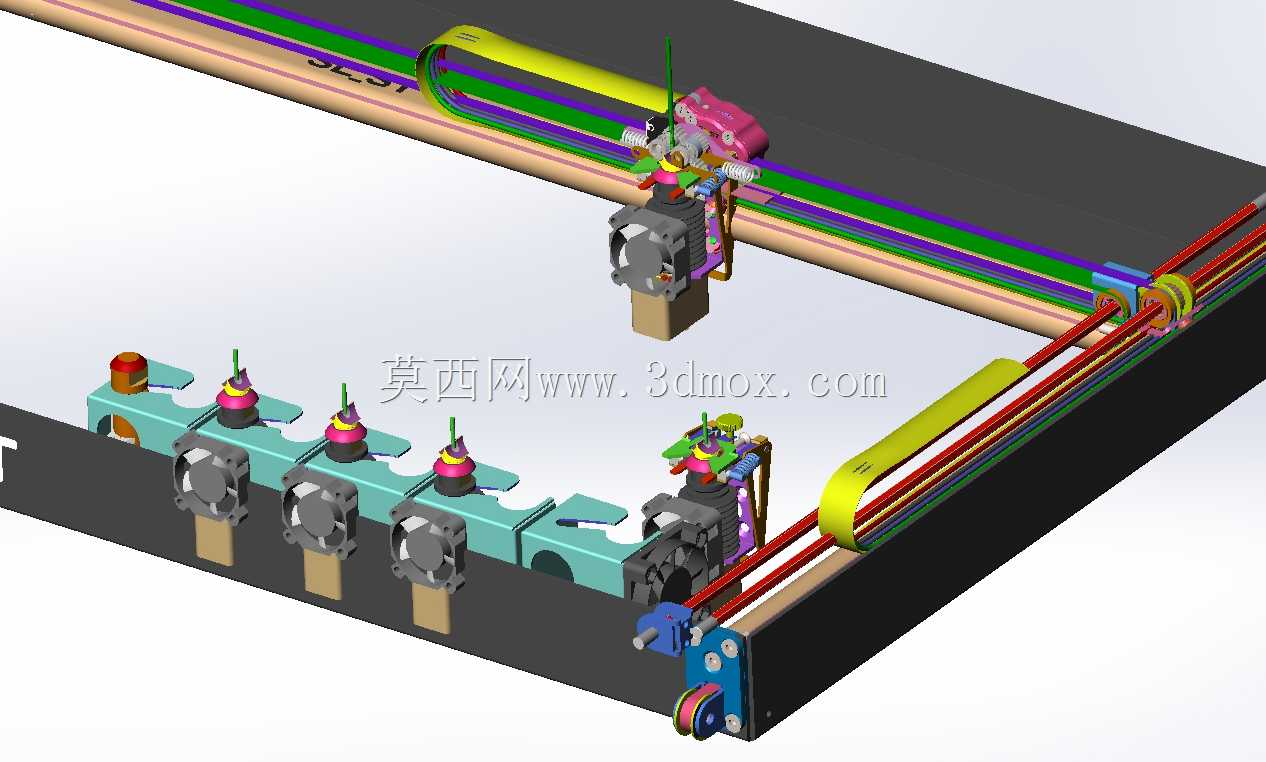

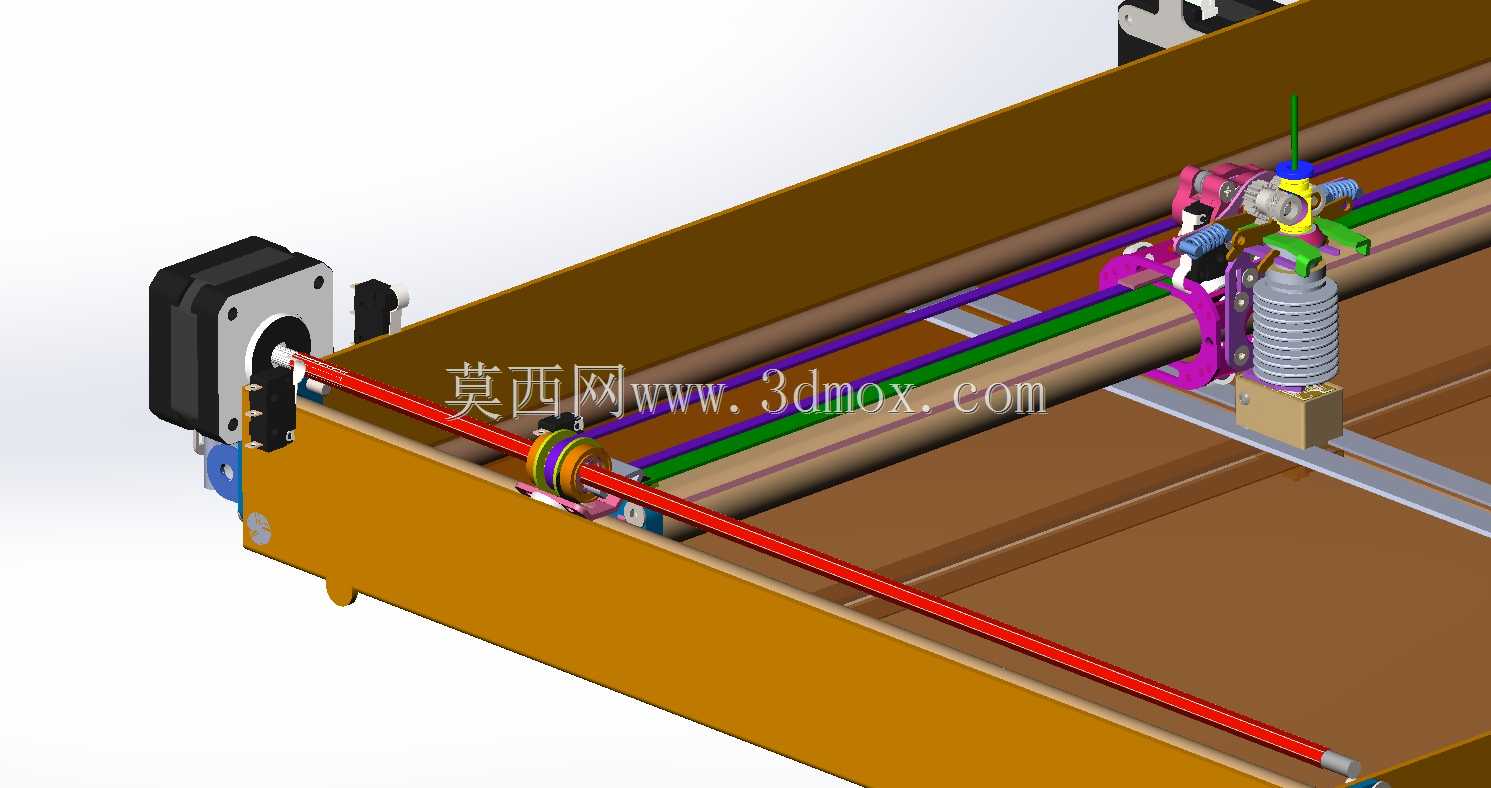

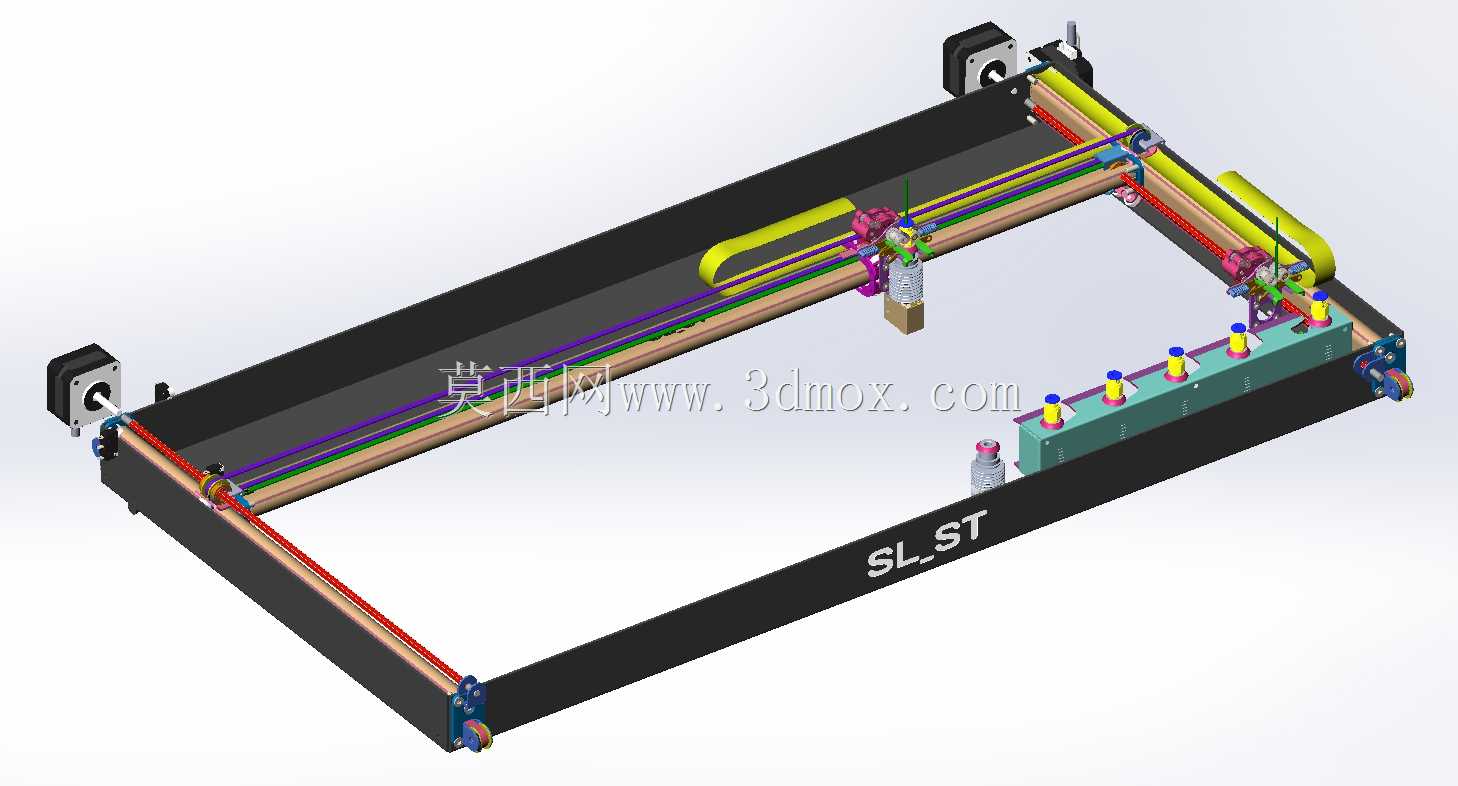

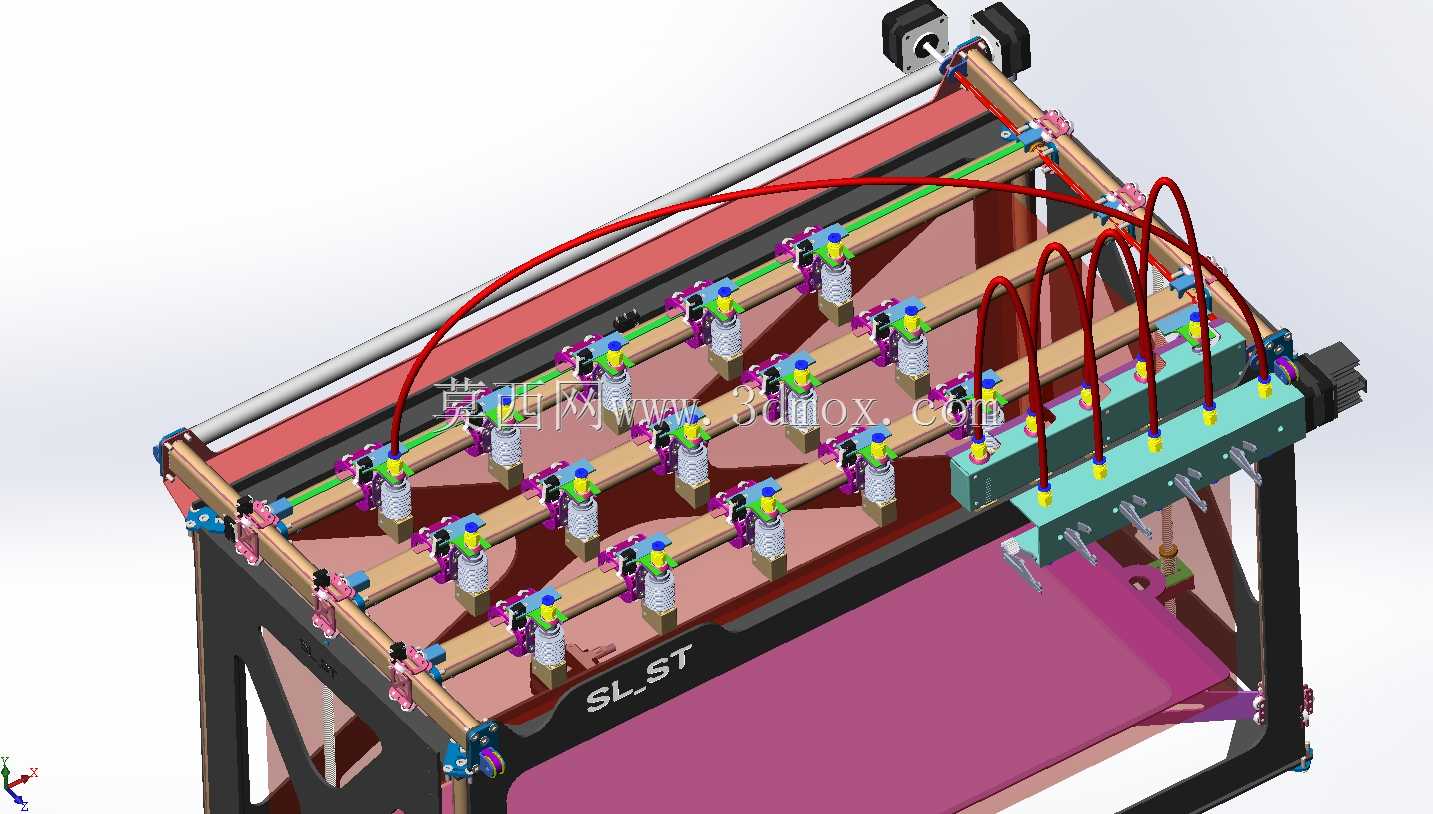

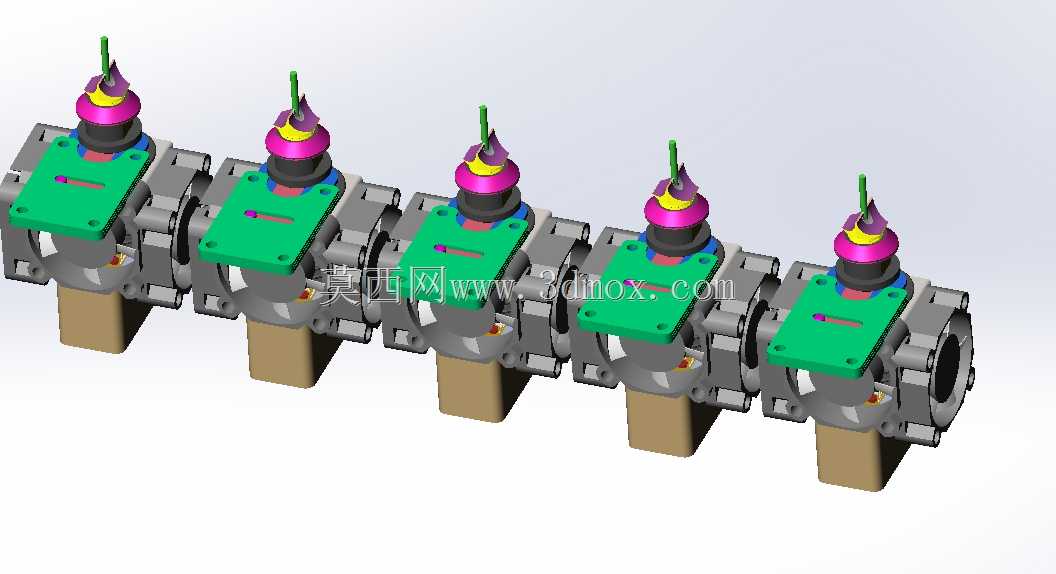

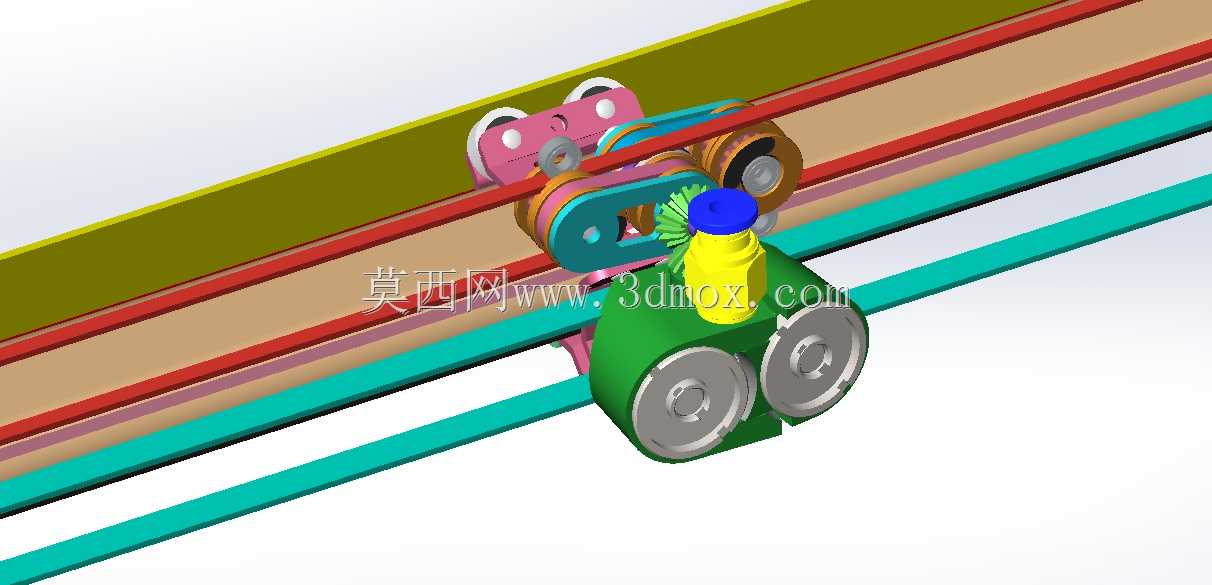

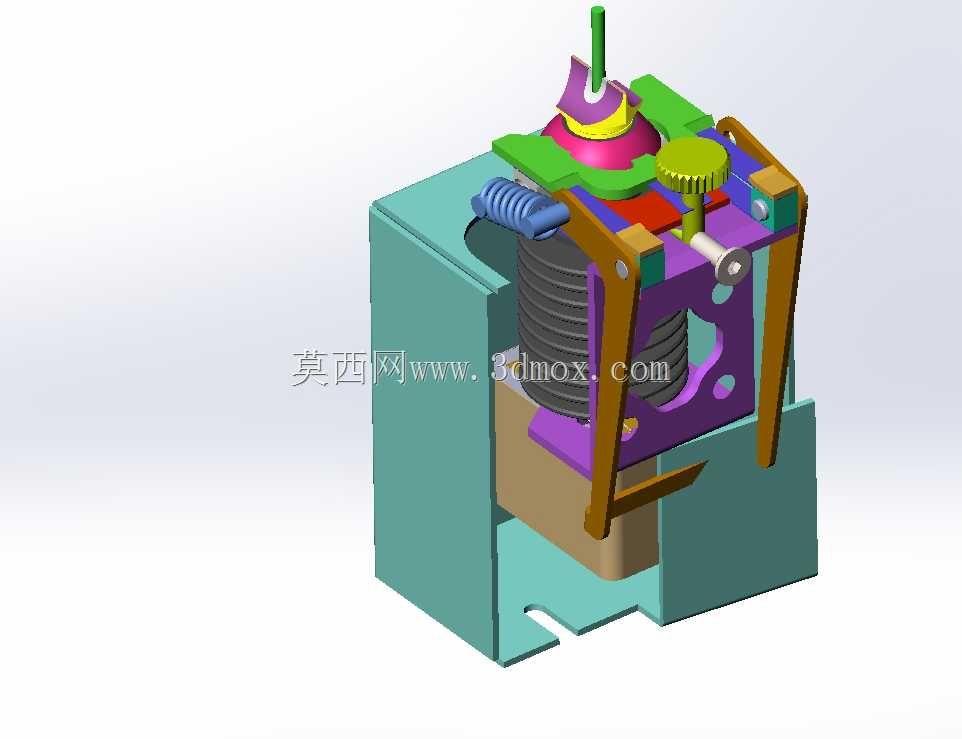

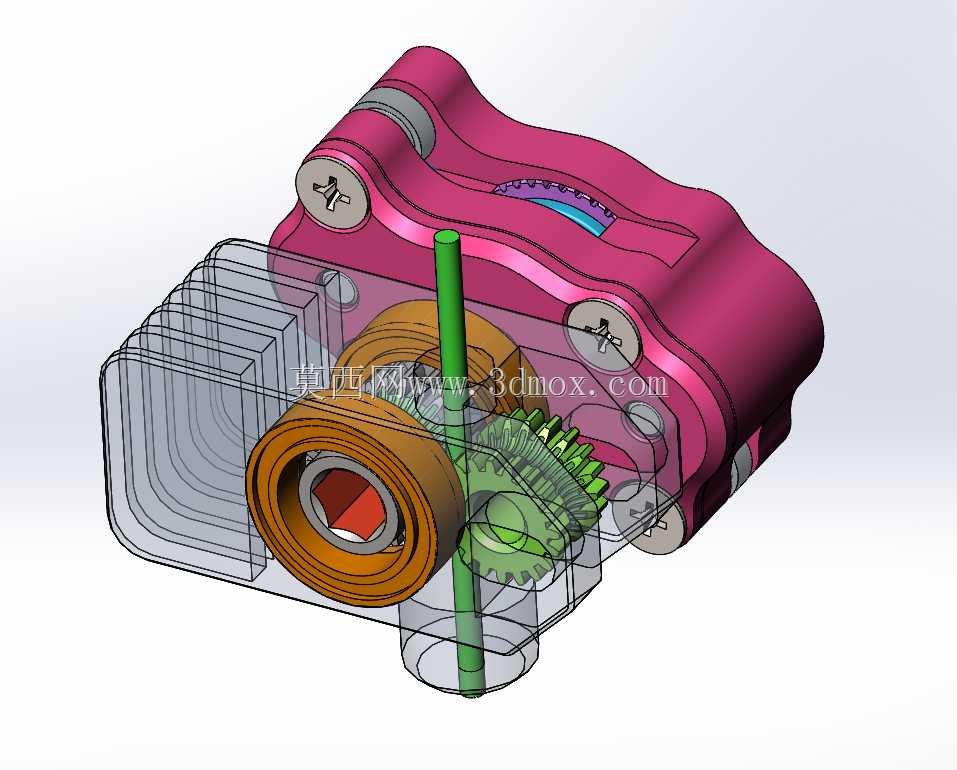

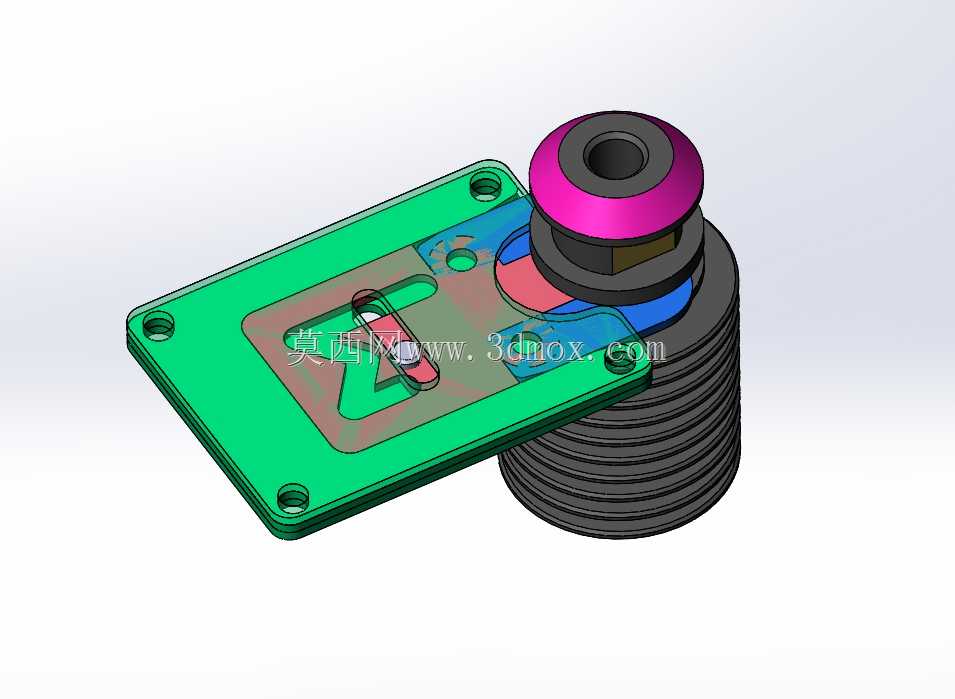

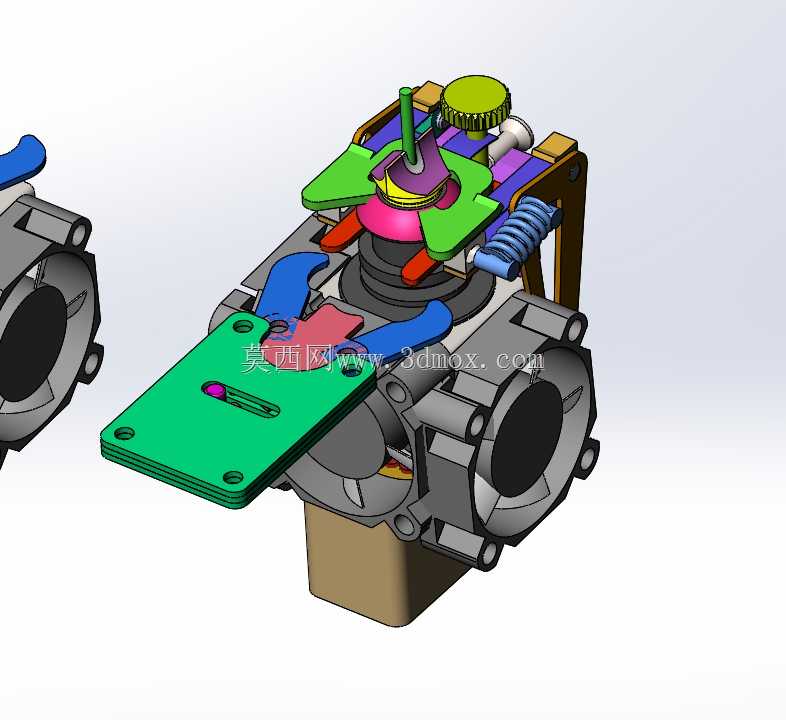

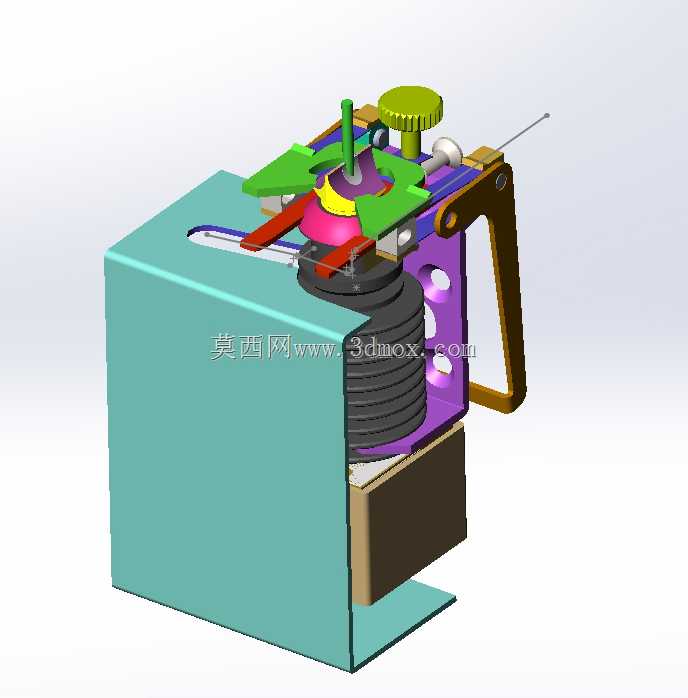

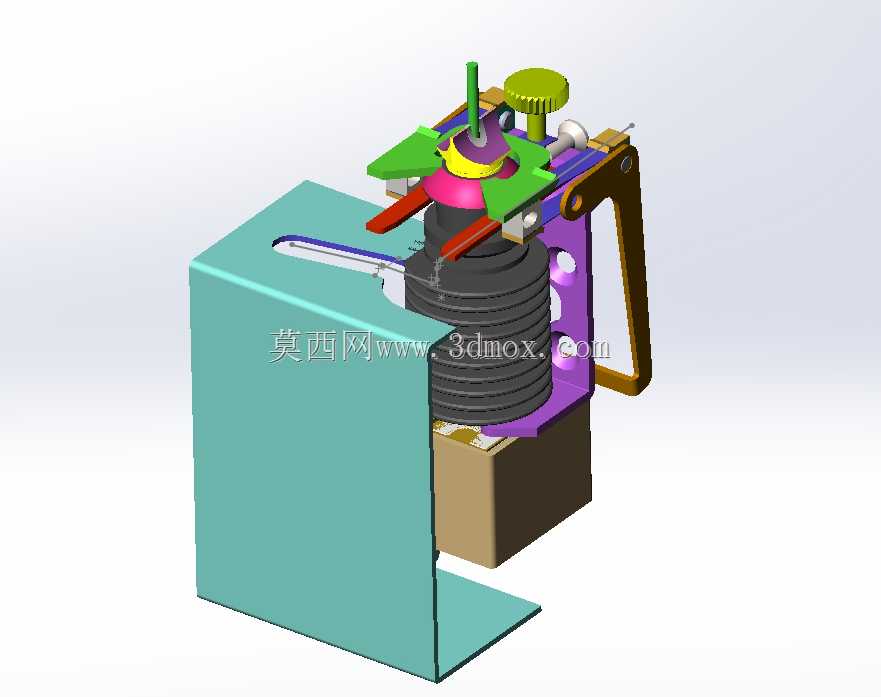

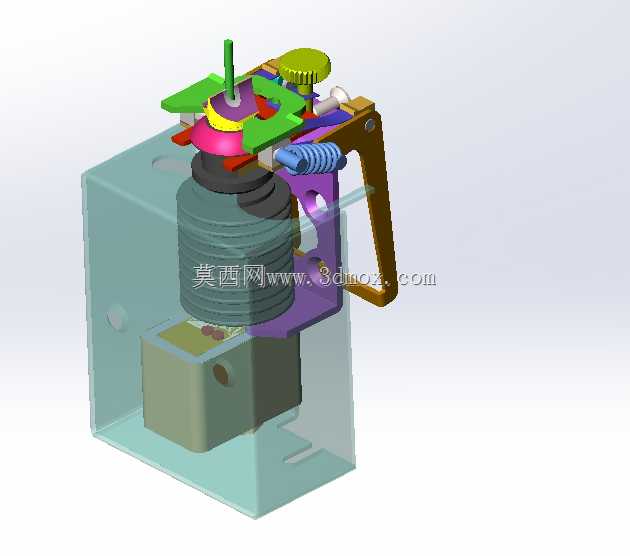

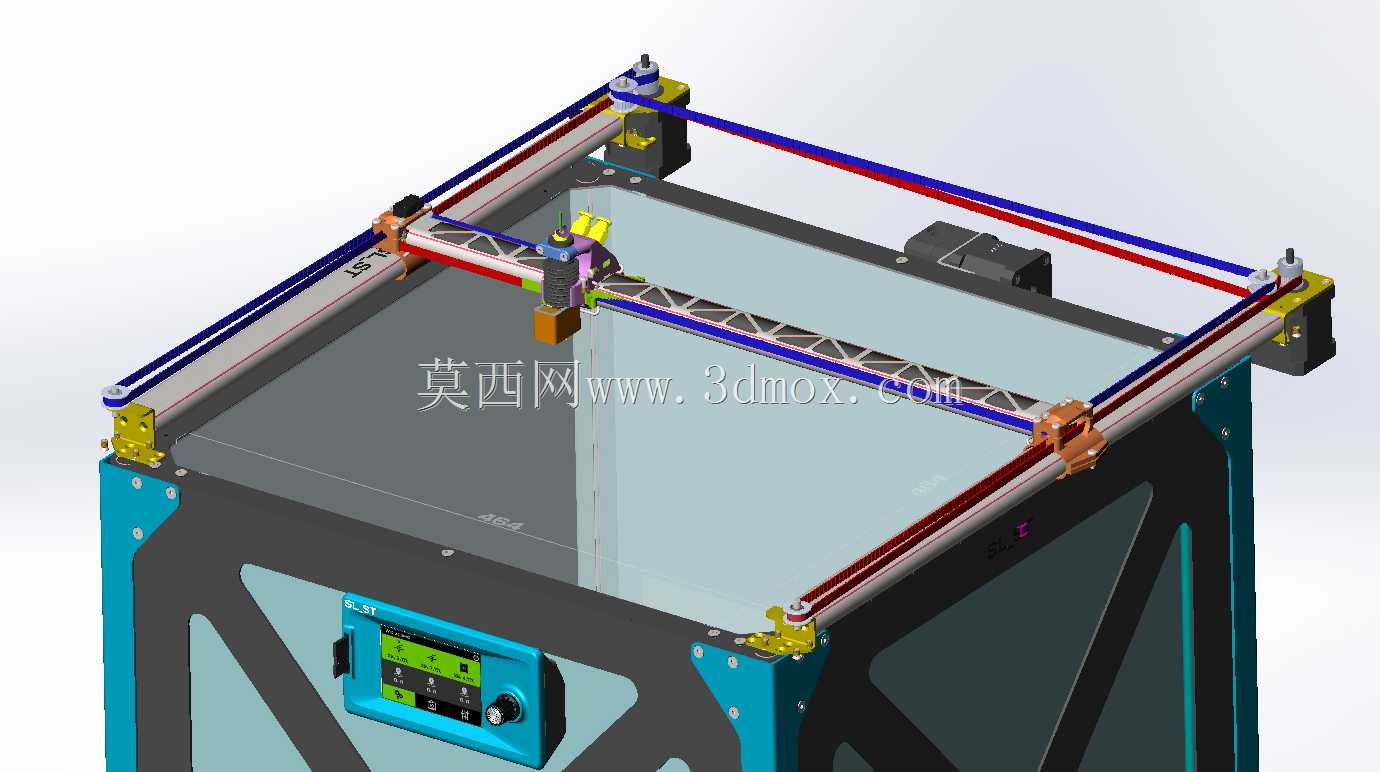

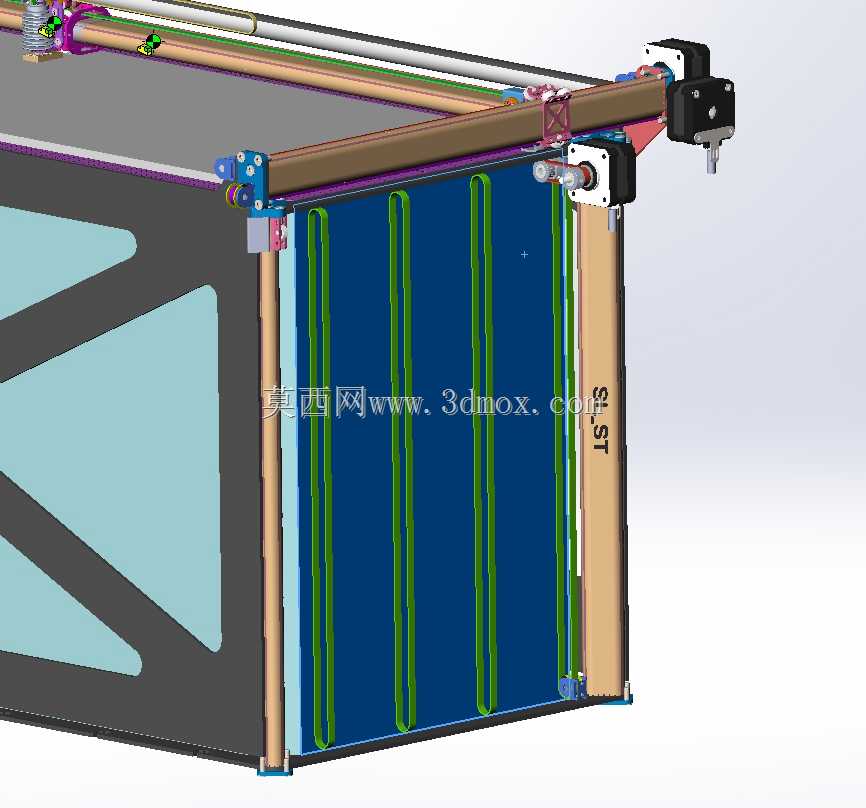

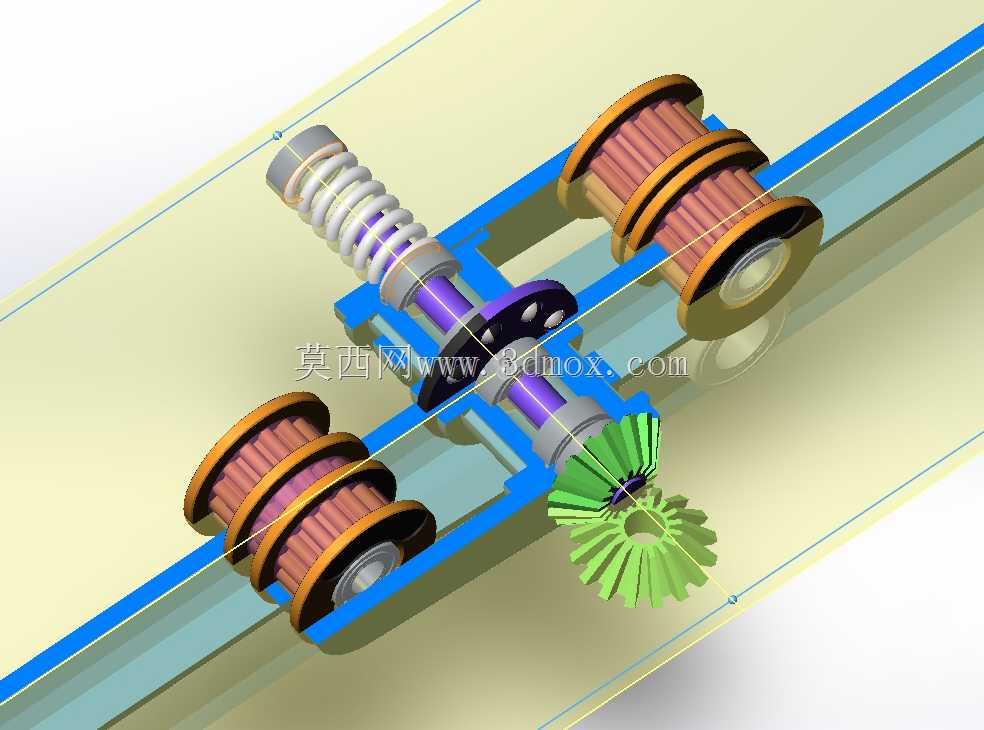

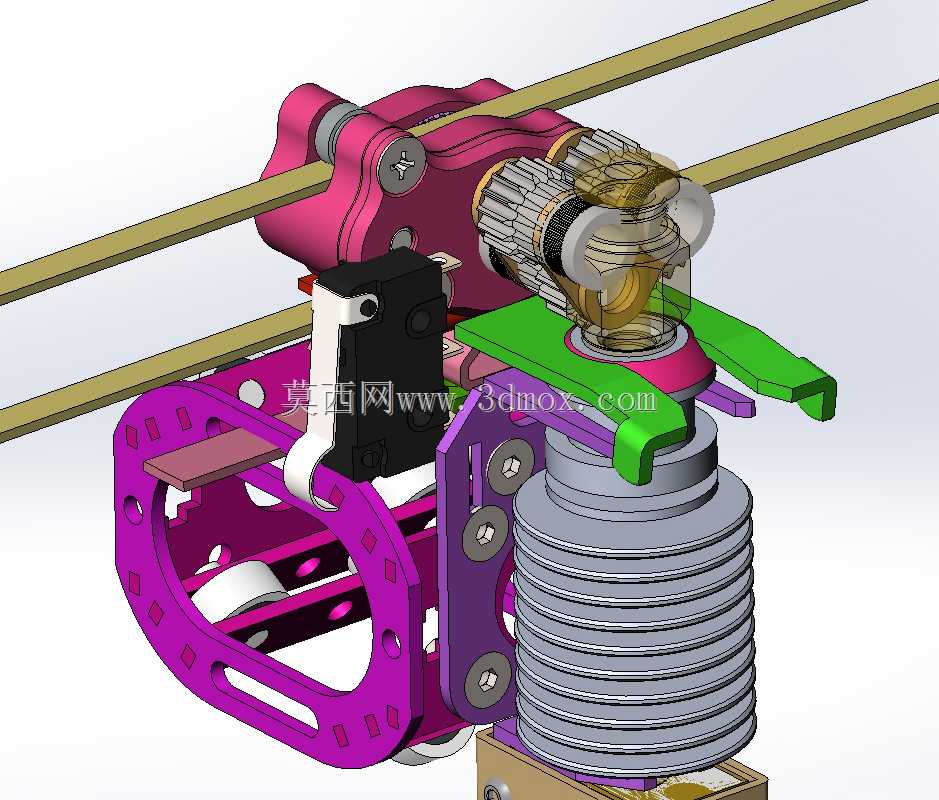

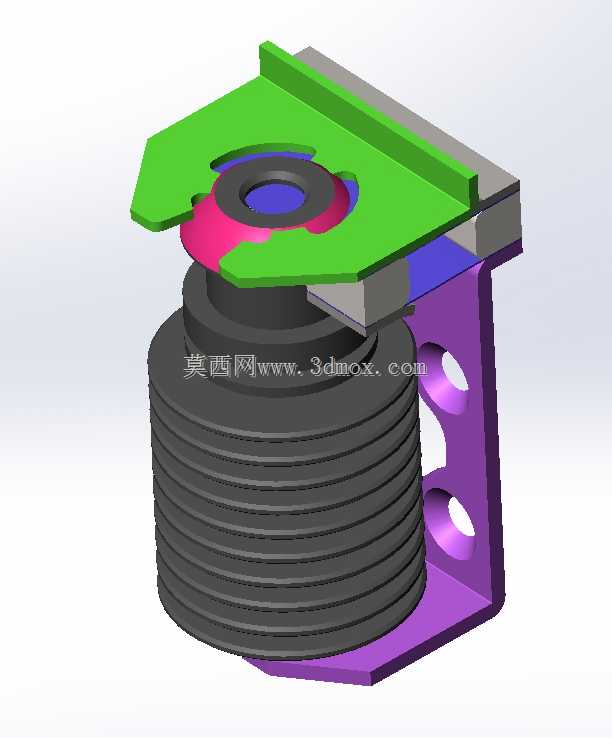

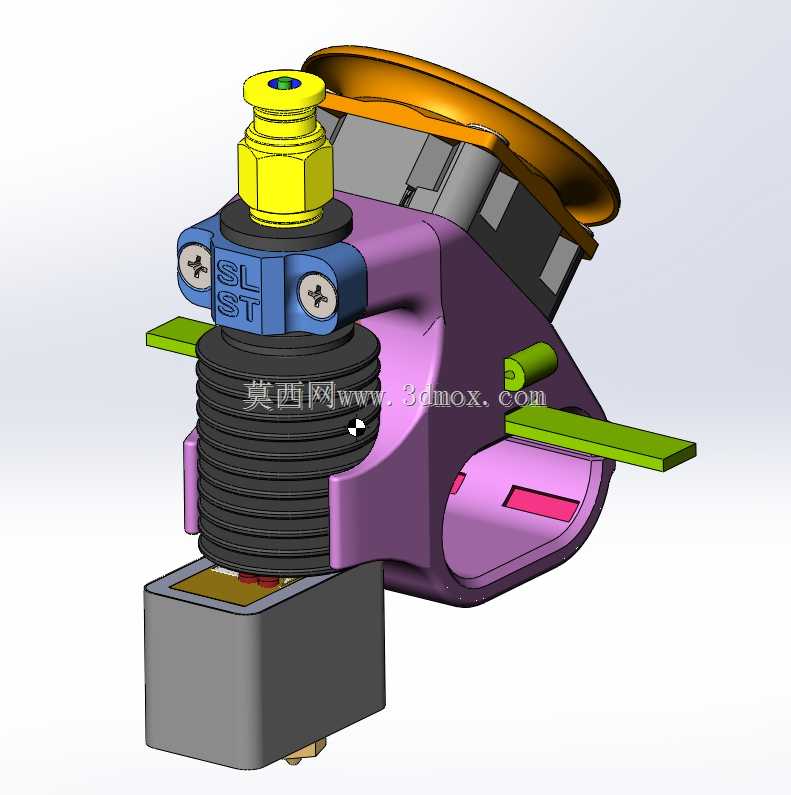

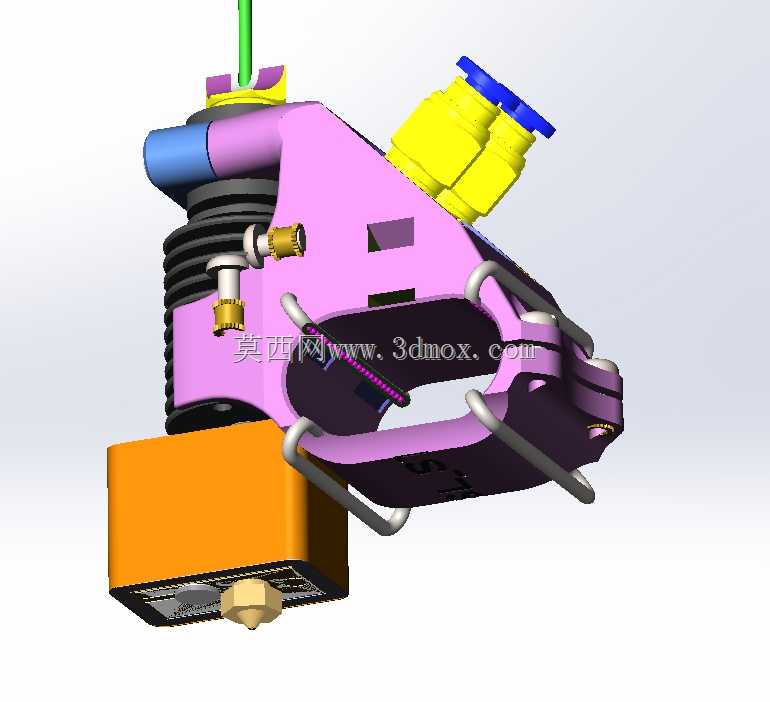

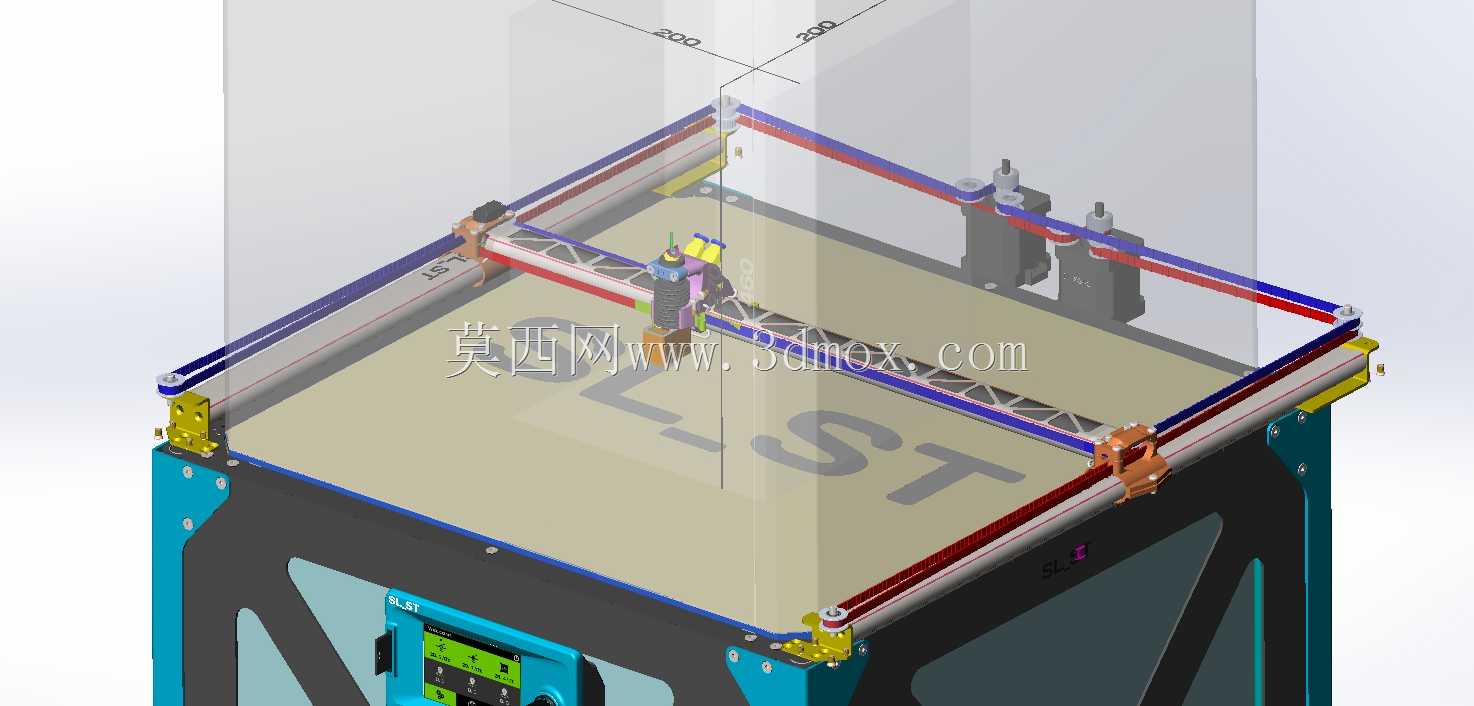

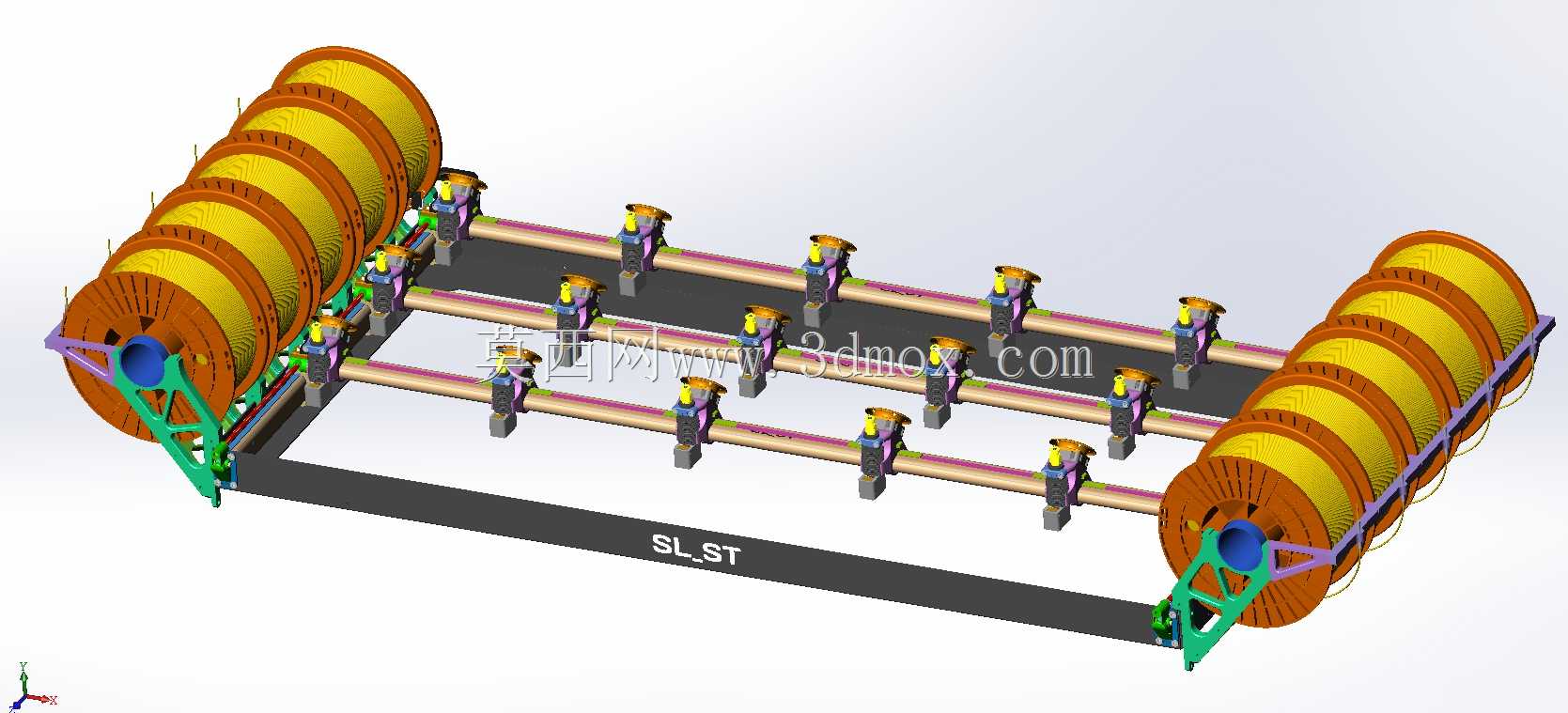

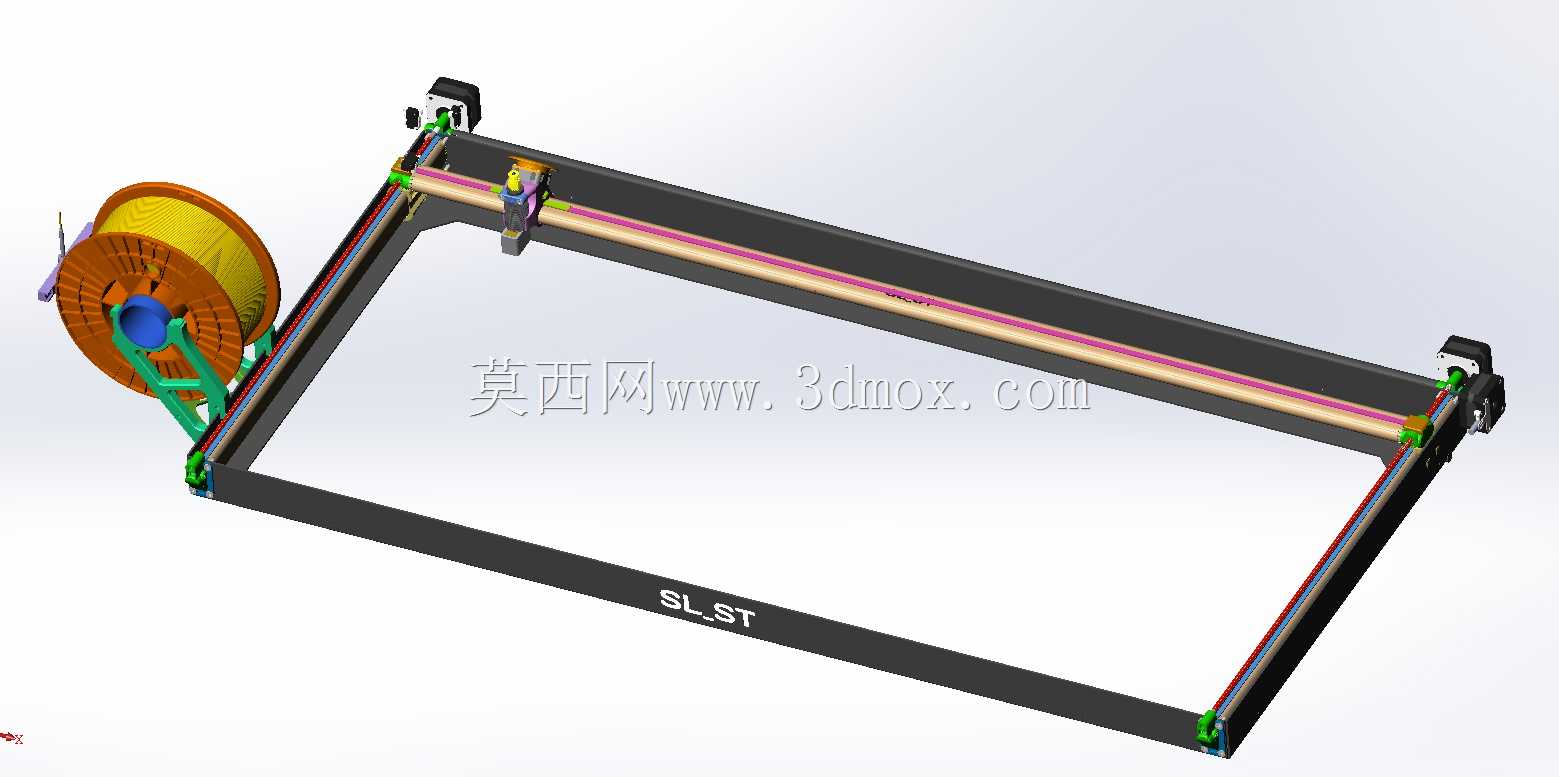

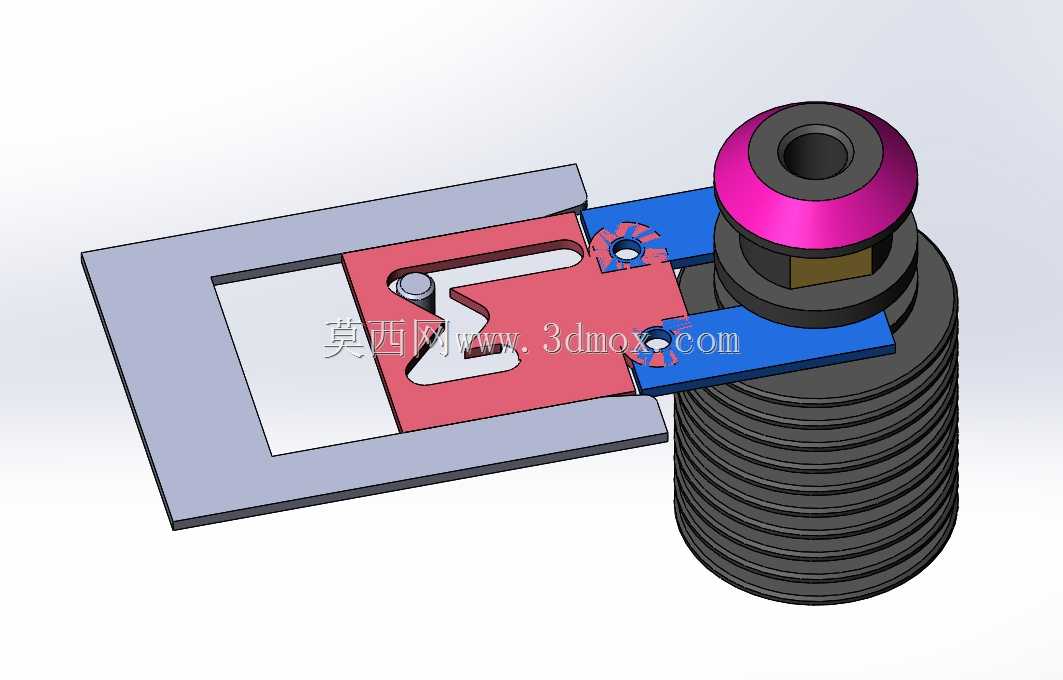

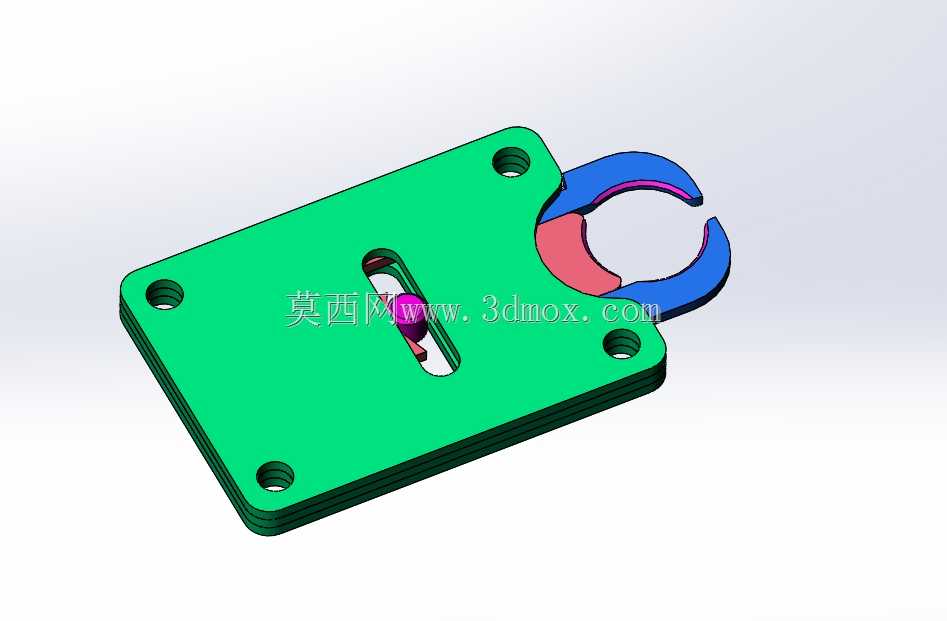

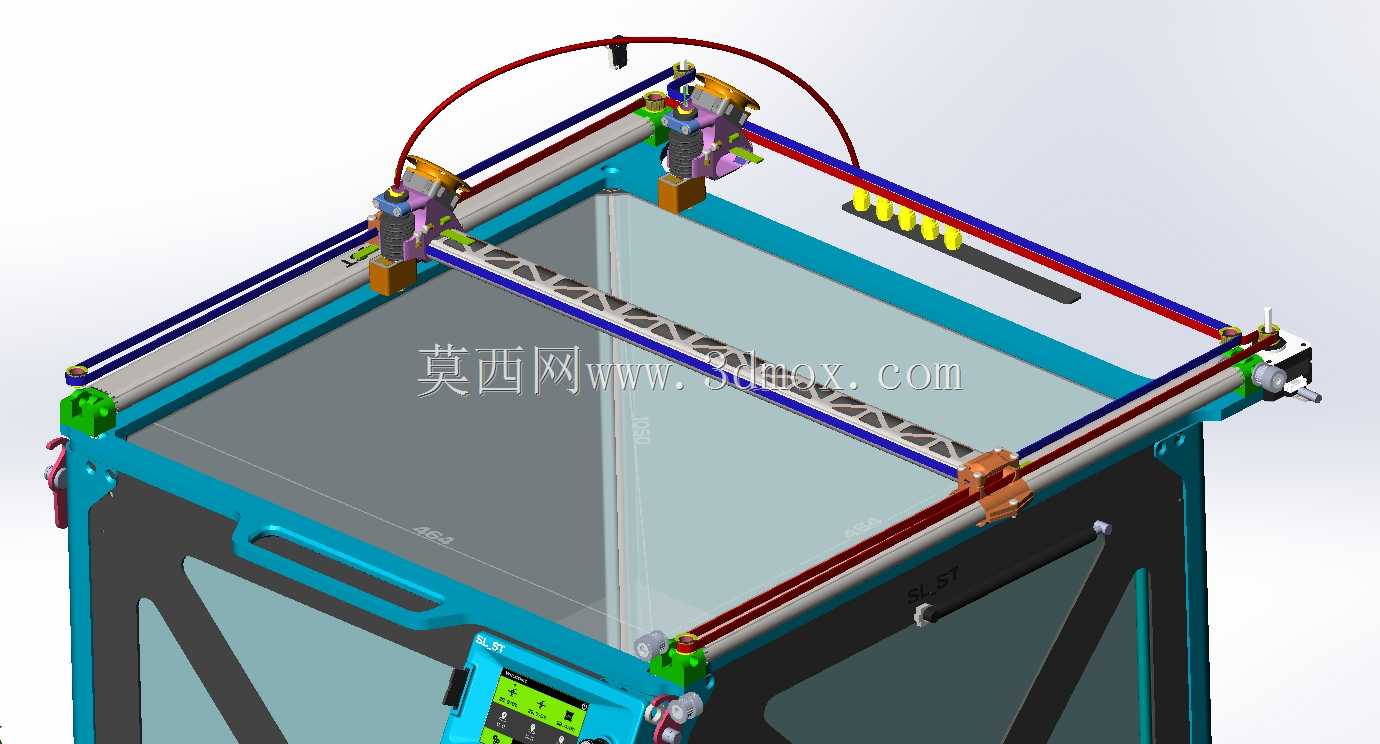

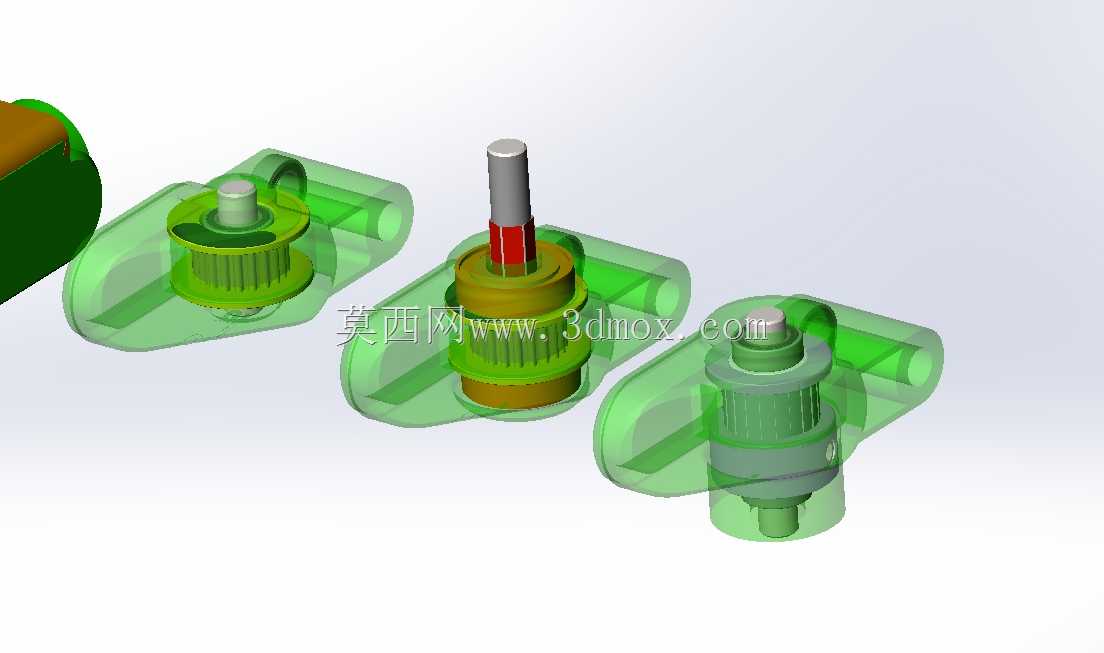

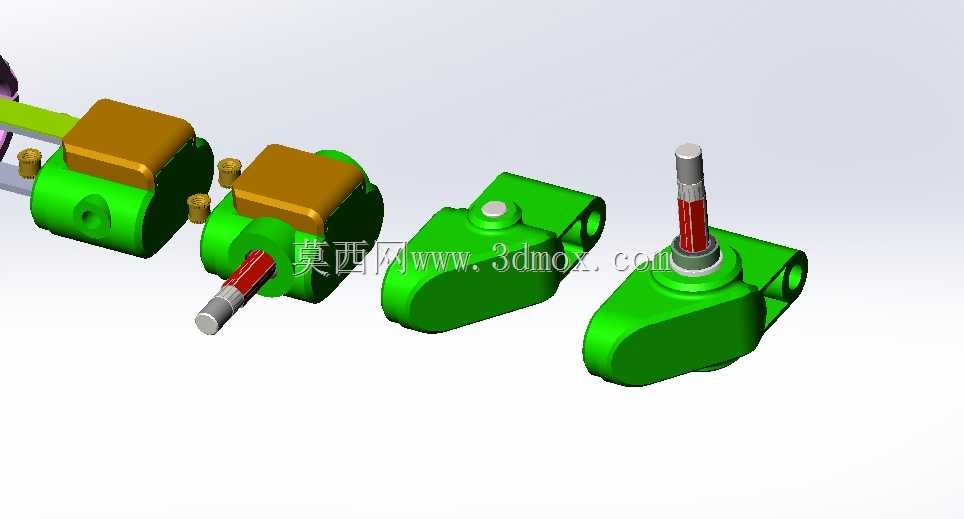

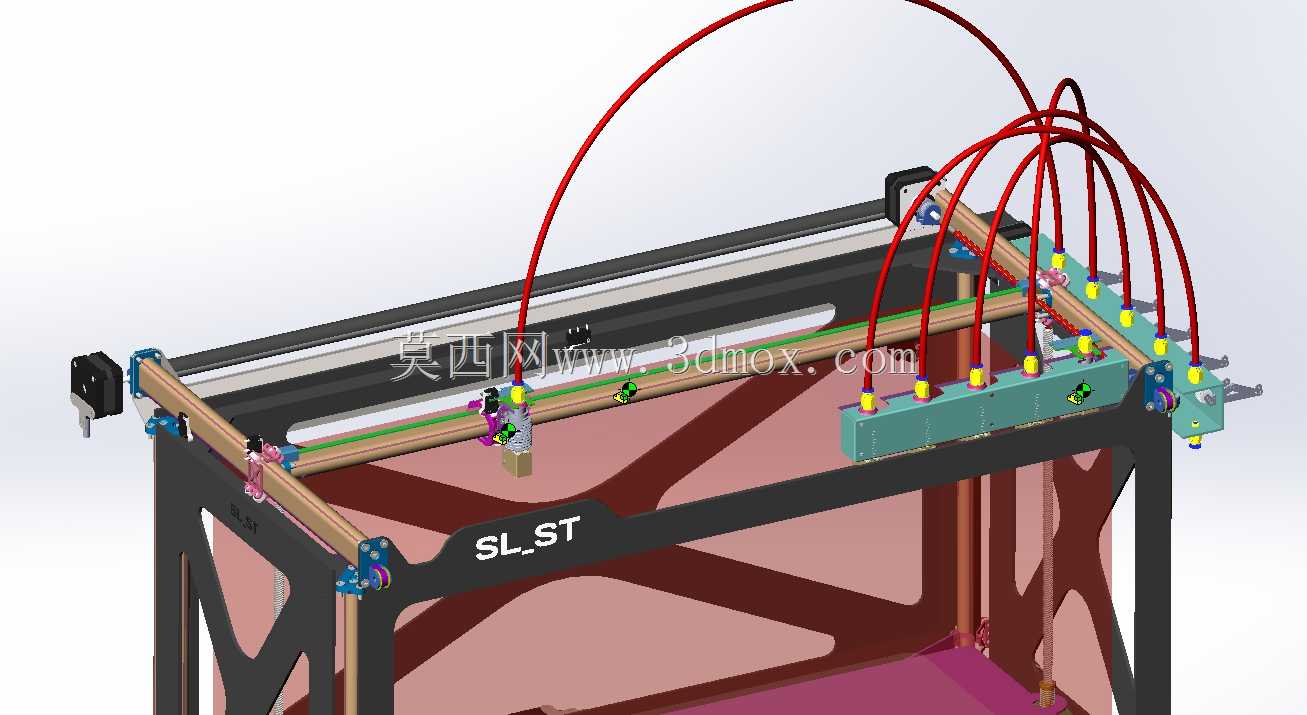

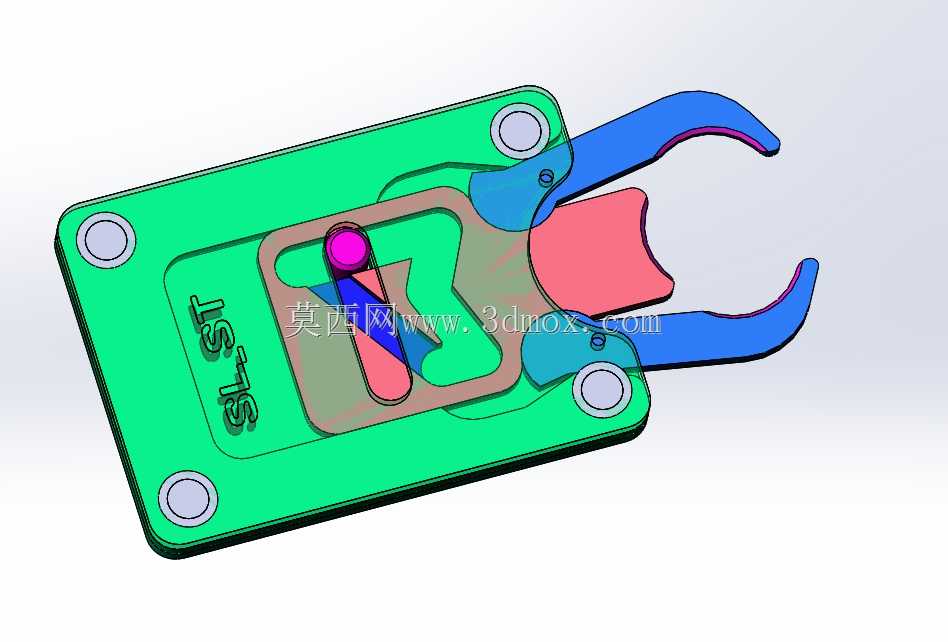

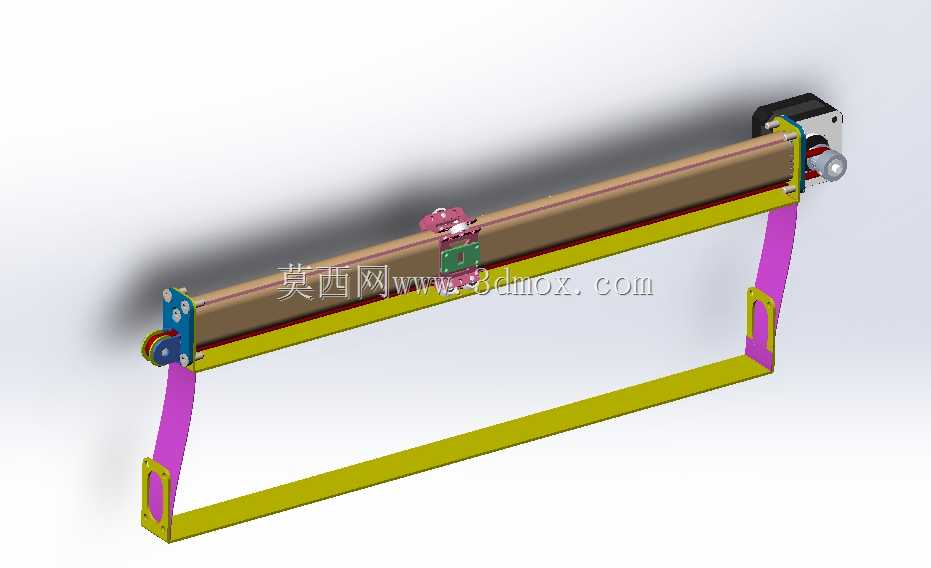

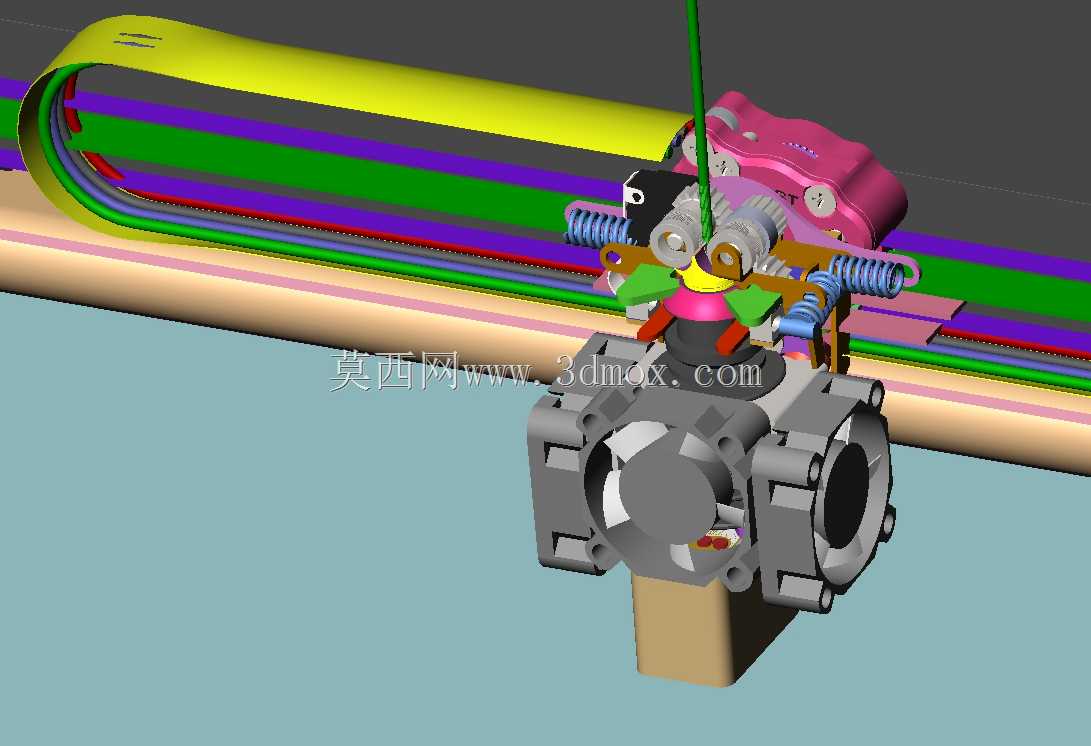

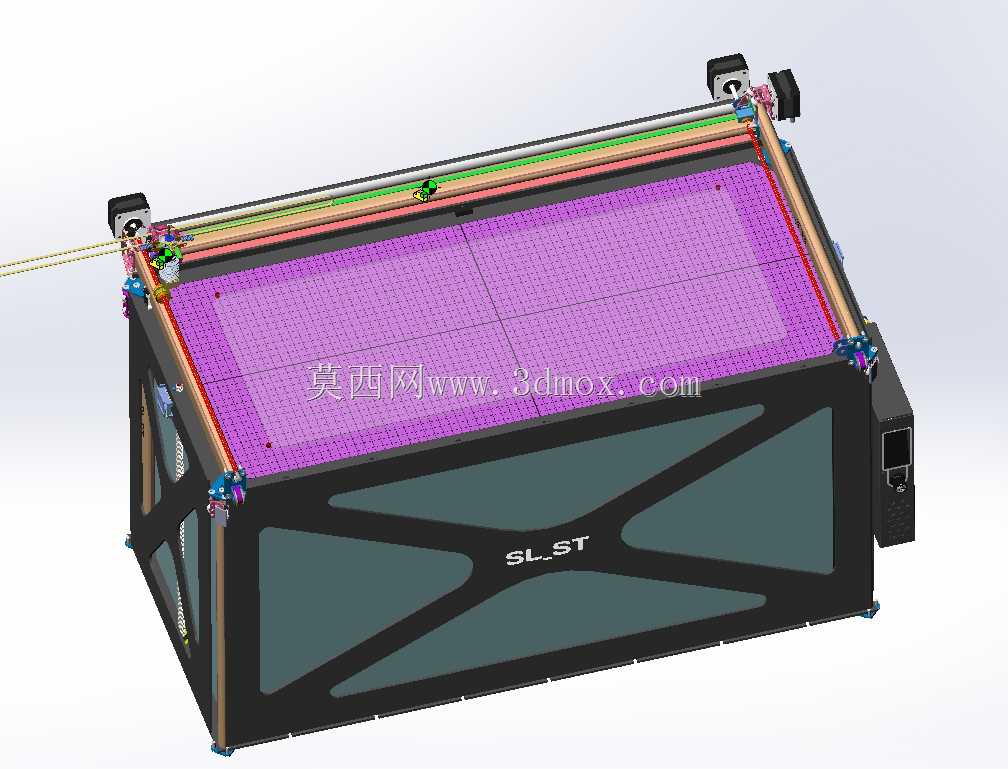

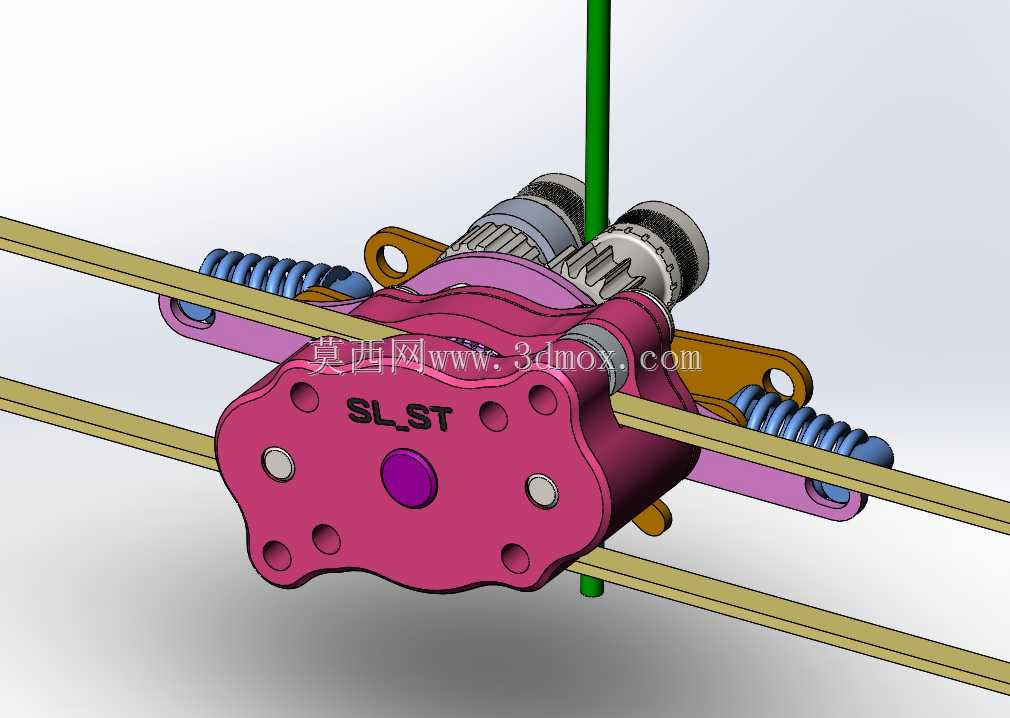

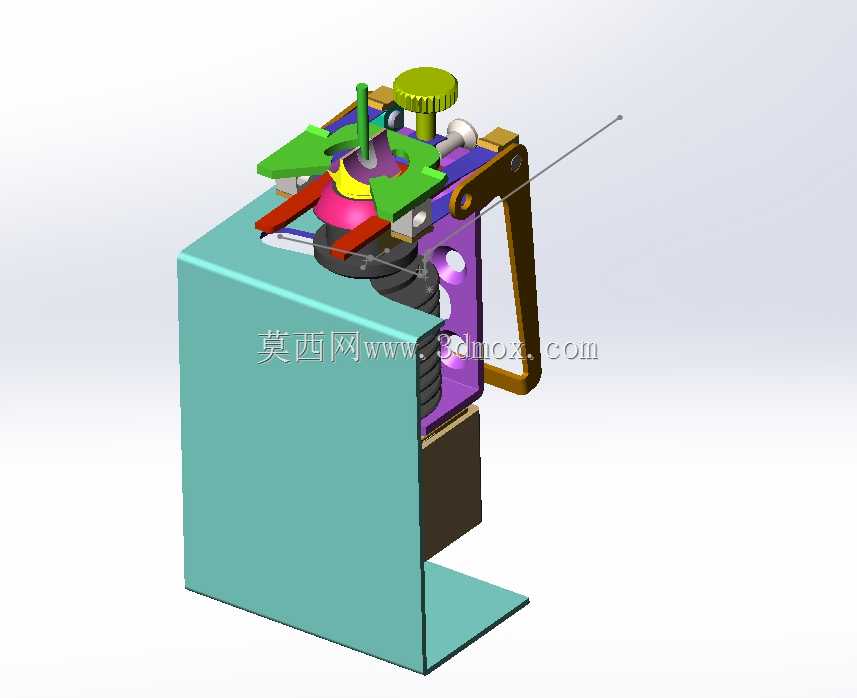

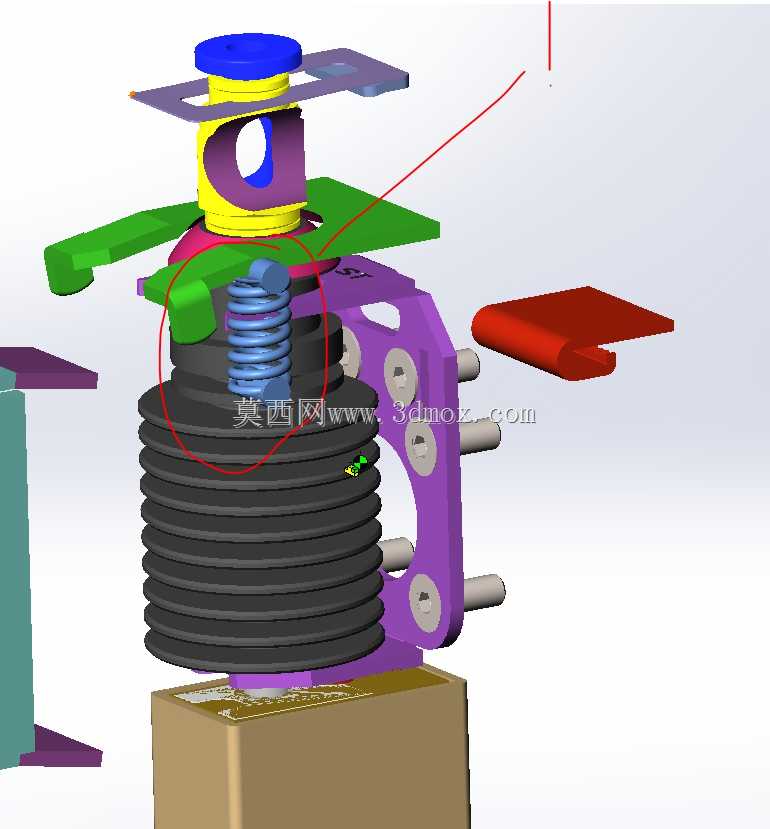

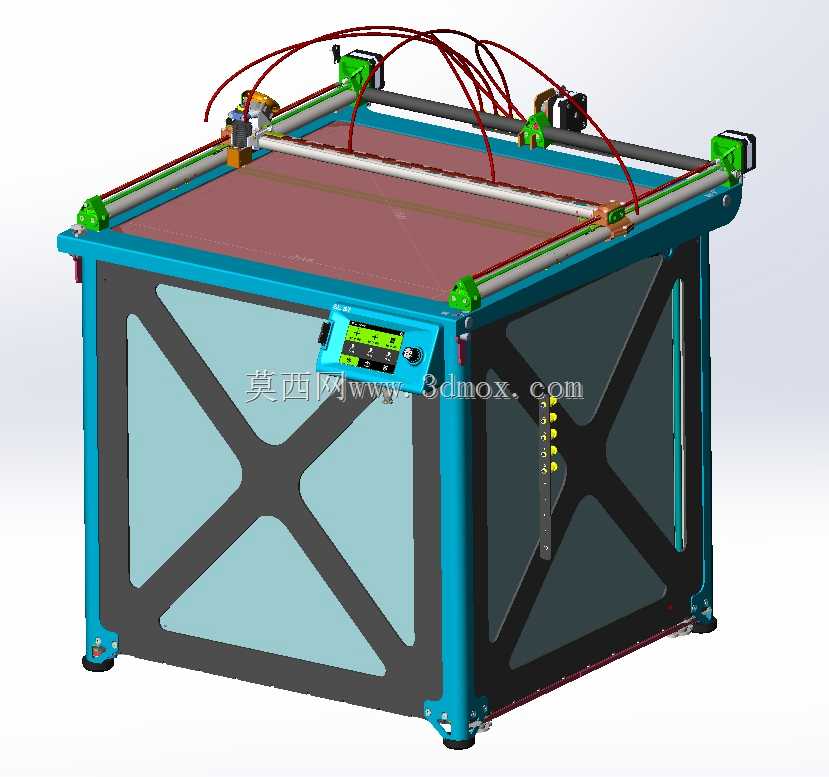

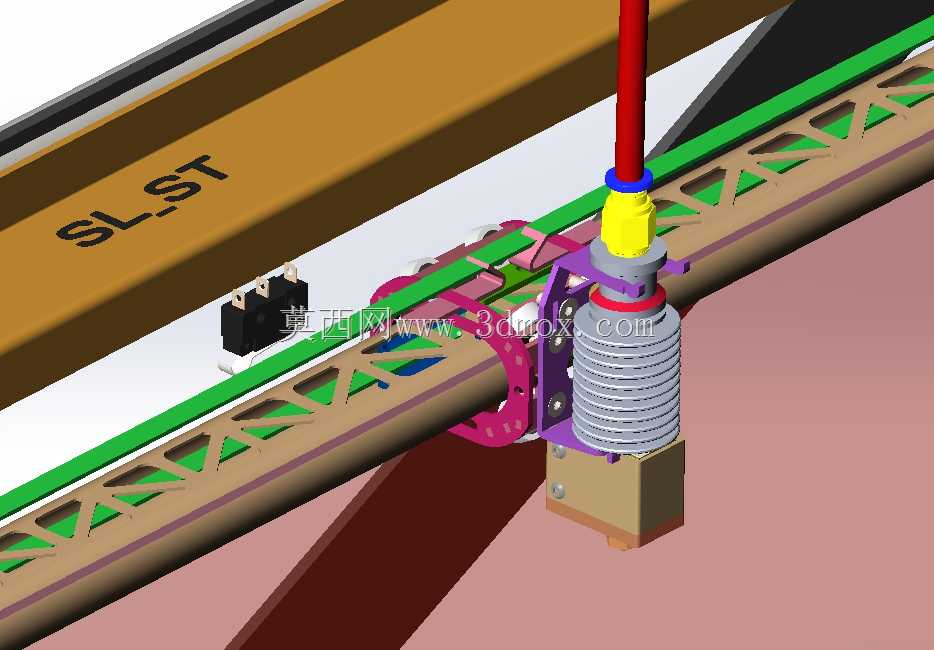

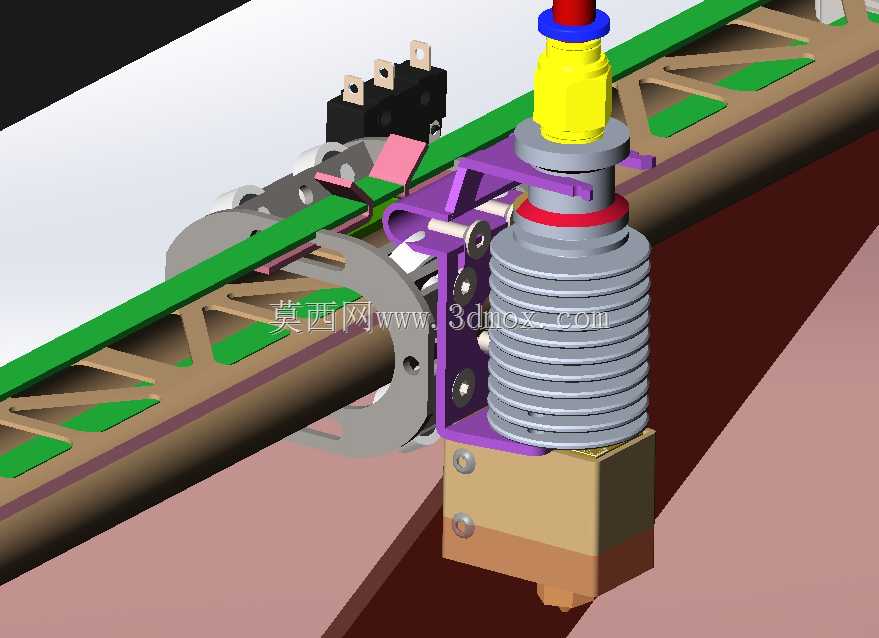

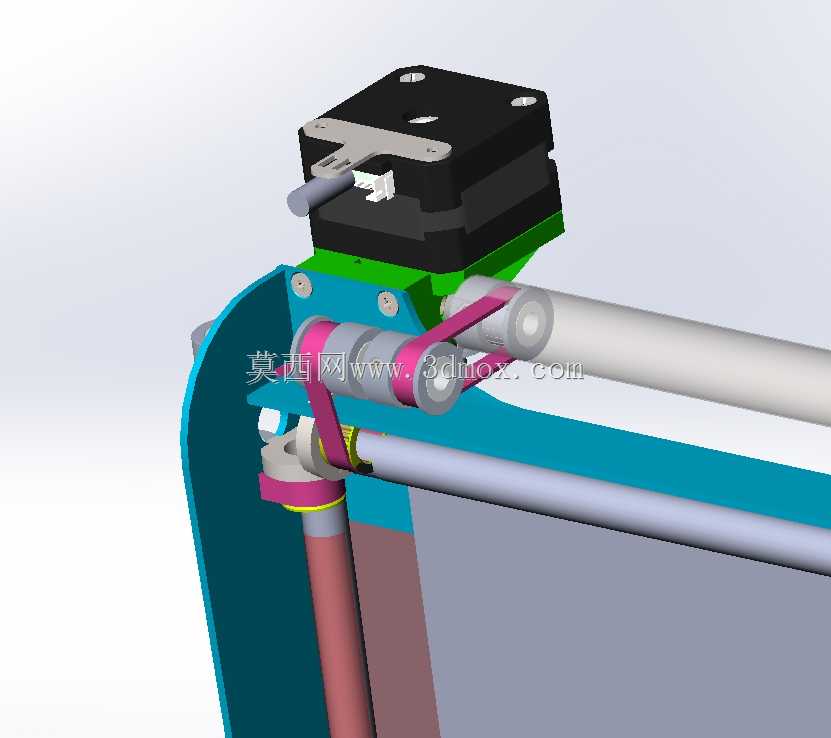

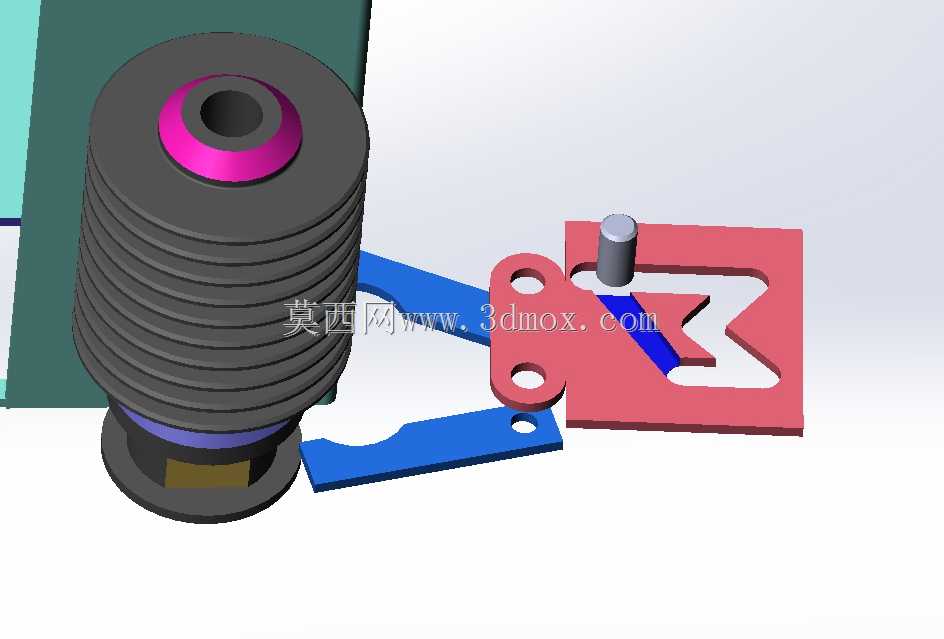

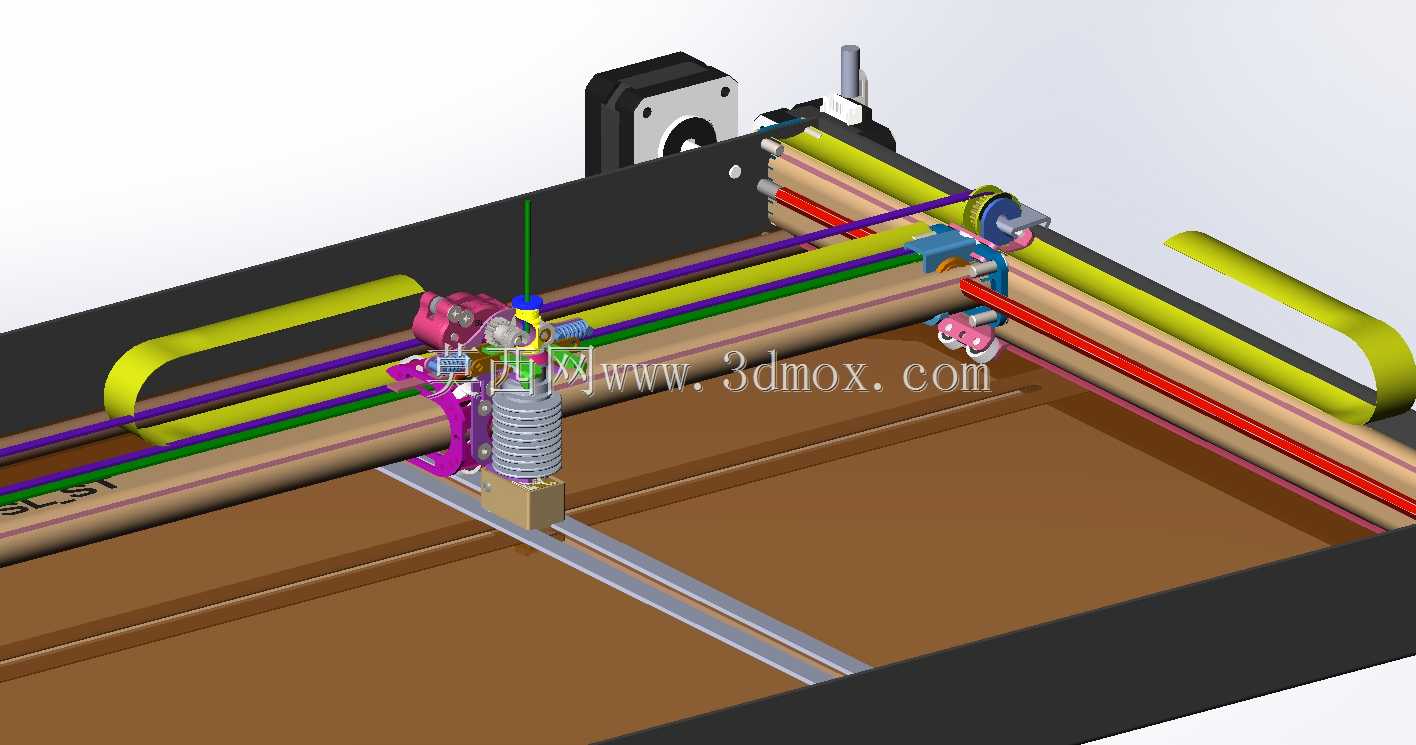

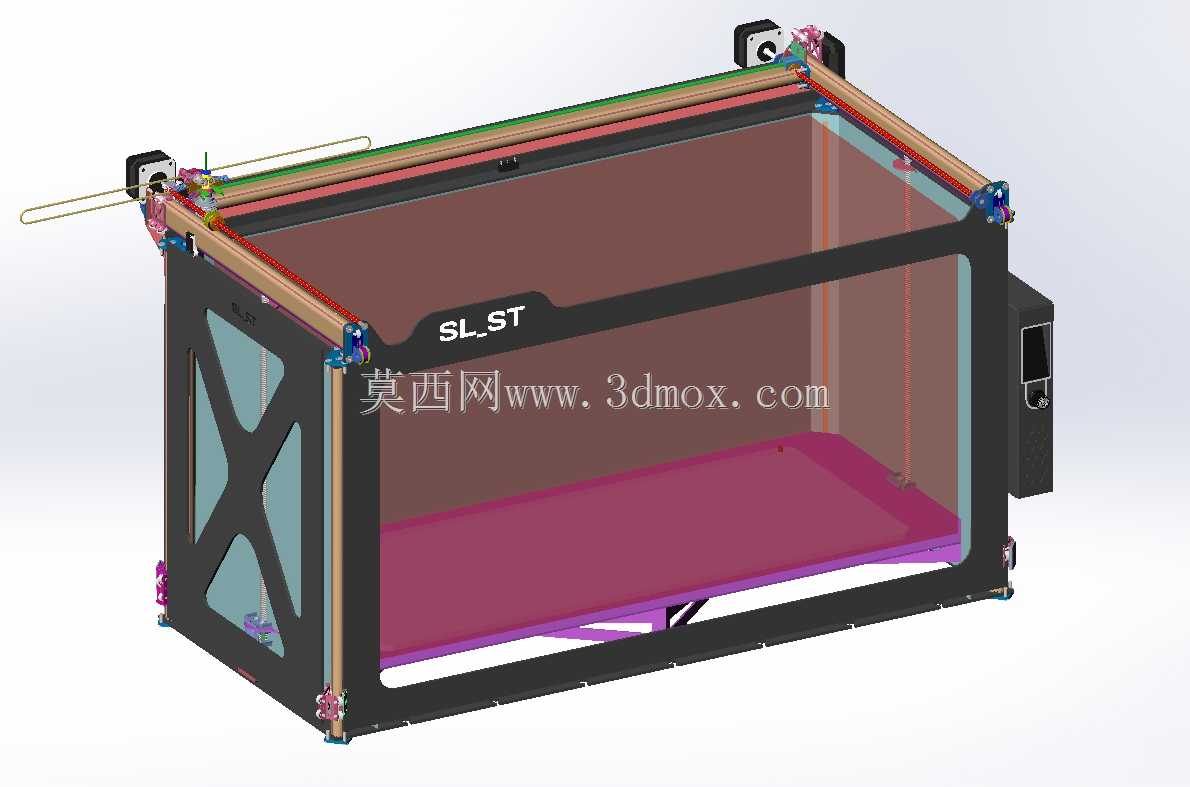

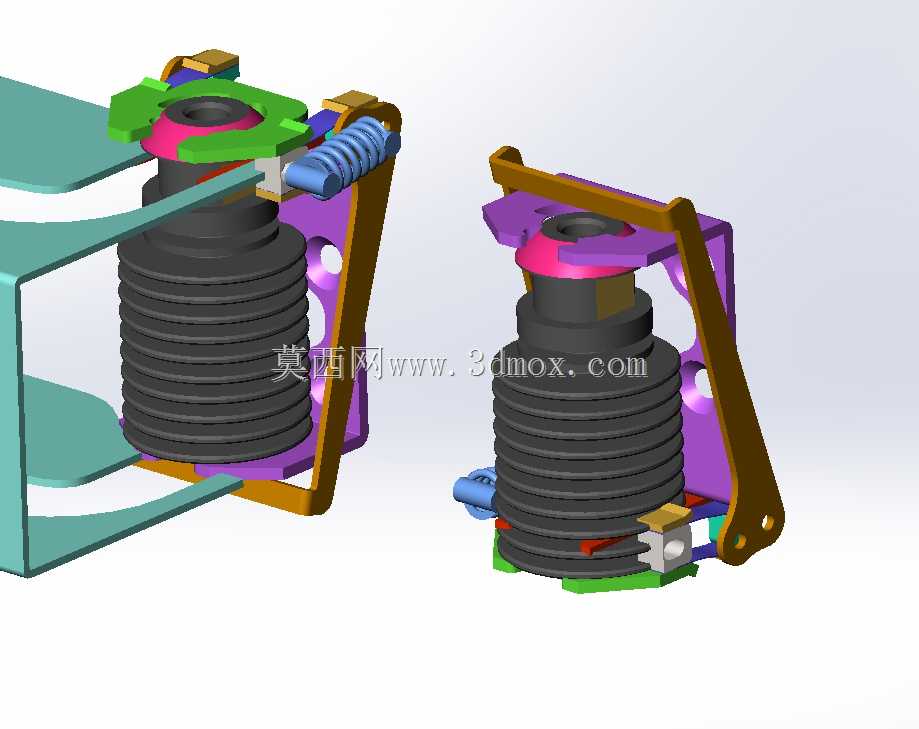

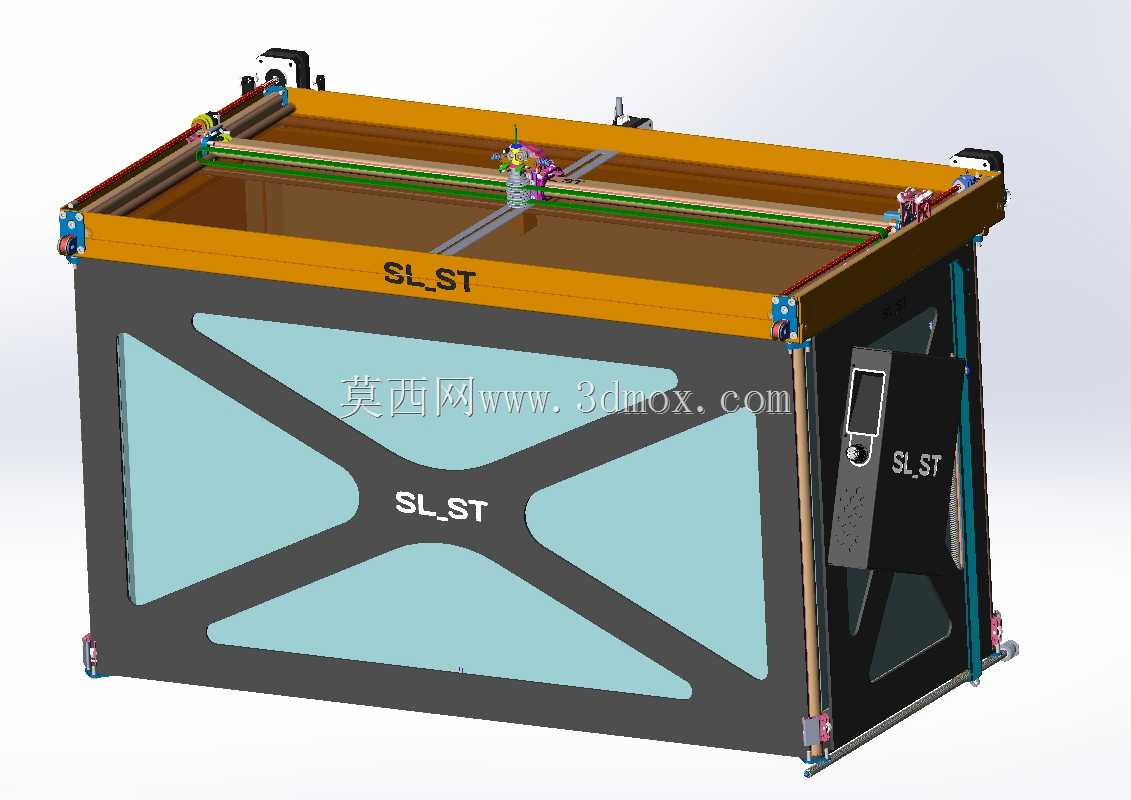

　　运动结构上，XY轴采用同步带传动的CoreXY方案，两个驱动电机固定在机架后侧位置，不需要随运动模组做往复移动，能有效降低运动部分的重量，提升高速打印时的运动稳定性，减少运动惯性带来的打印振纹。这里特意做了平衡皮带张力的结构设计，XY两个方向的皮带张紧调节都做了独立的调整位，不需要拆解机架外罩就能完成皮带张力的校准，日常维护的便利性提升很多——很多入门级设备的张紧结构藏在机架内侧，每次调整都要拆大量钣金件，对普通用户非常不友好，这个设计点就是针对实际使用中的维护痛点做的优化。

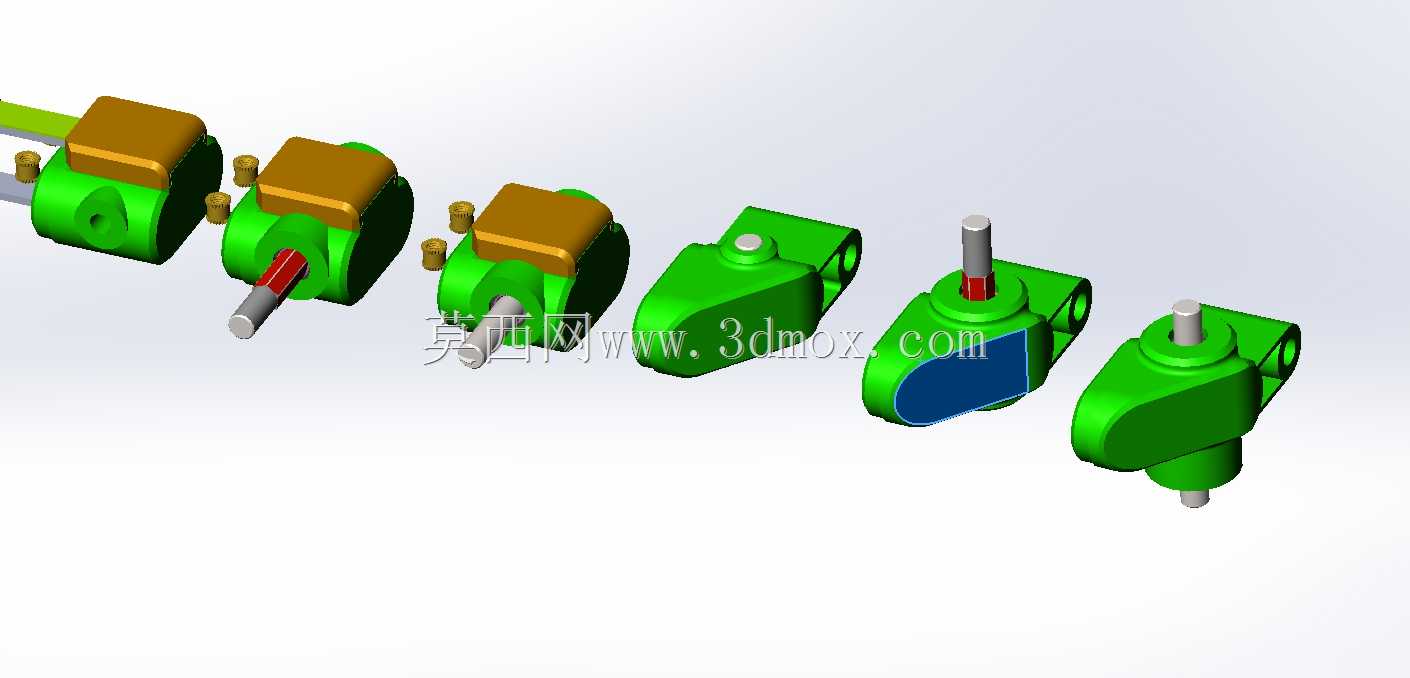

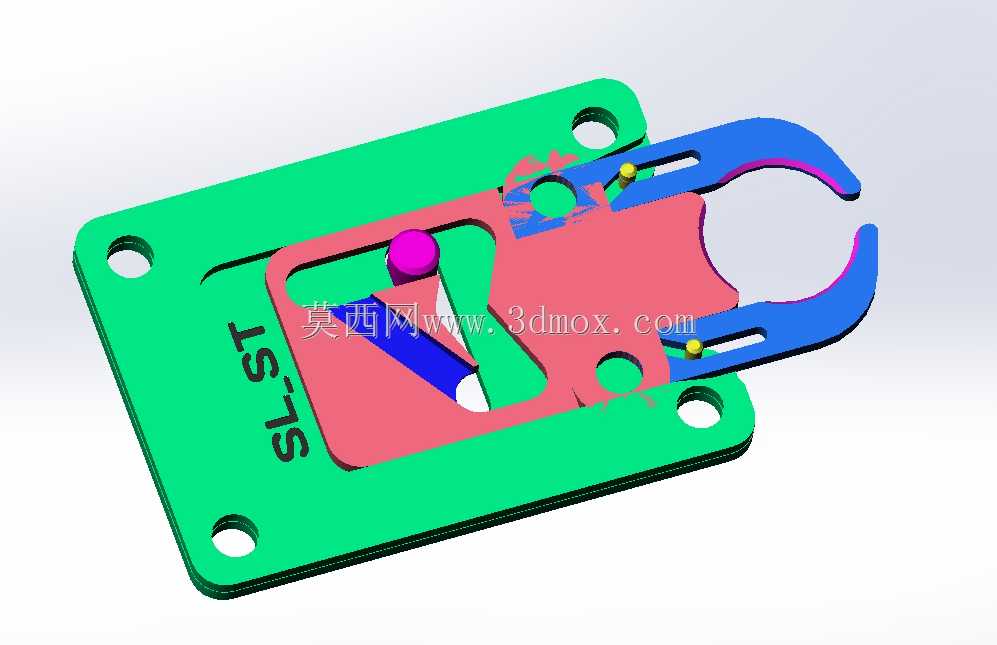

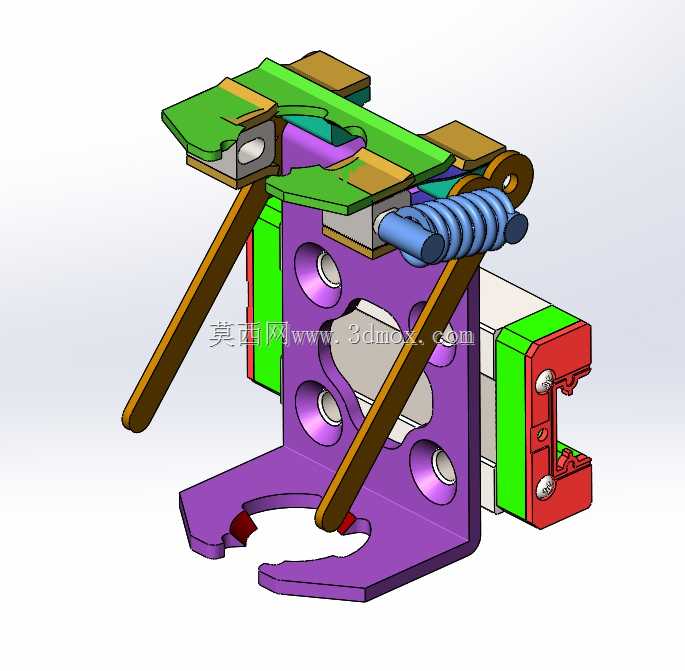

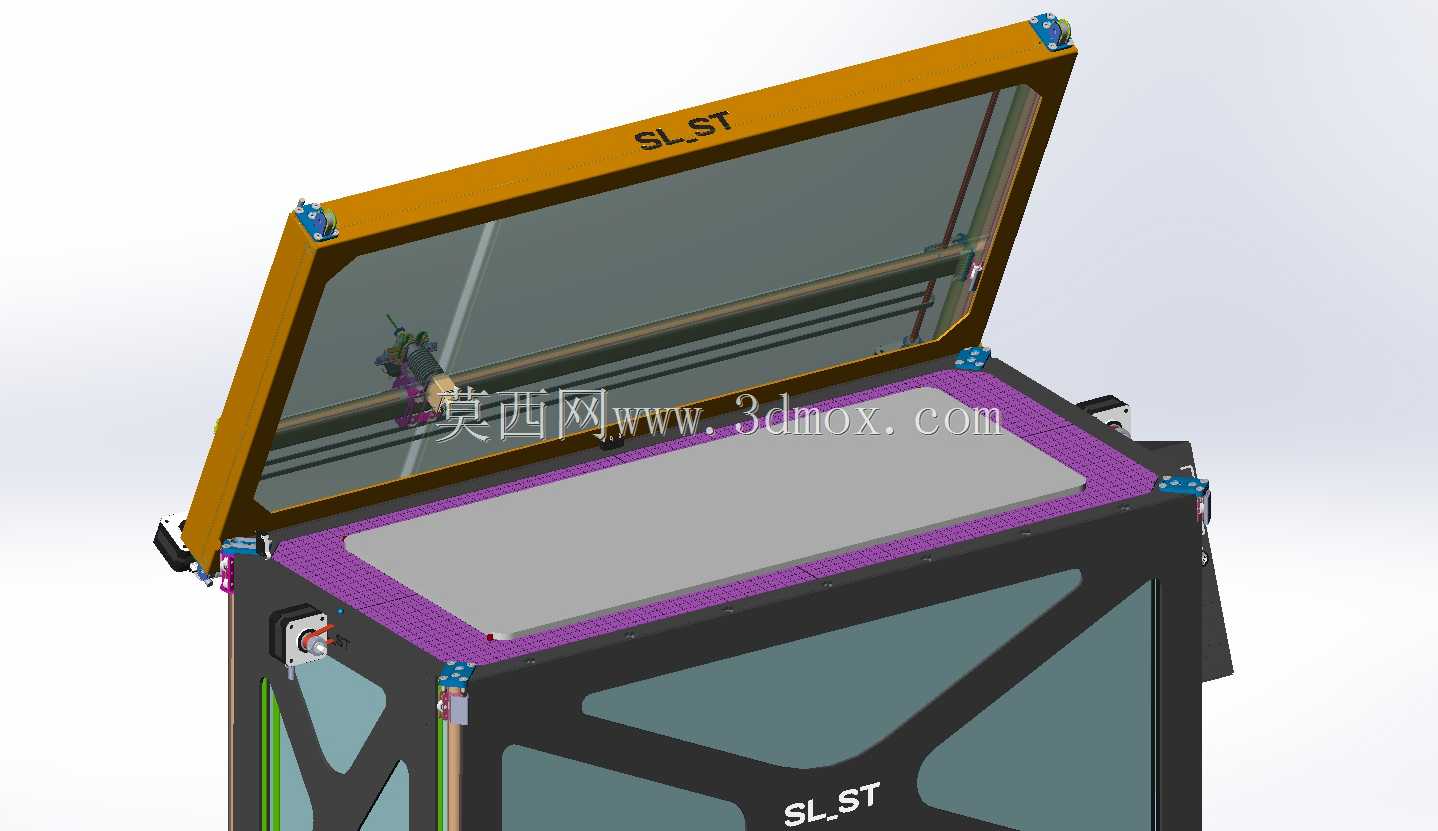

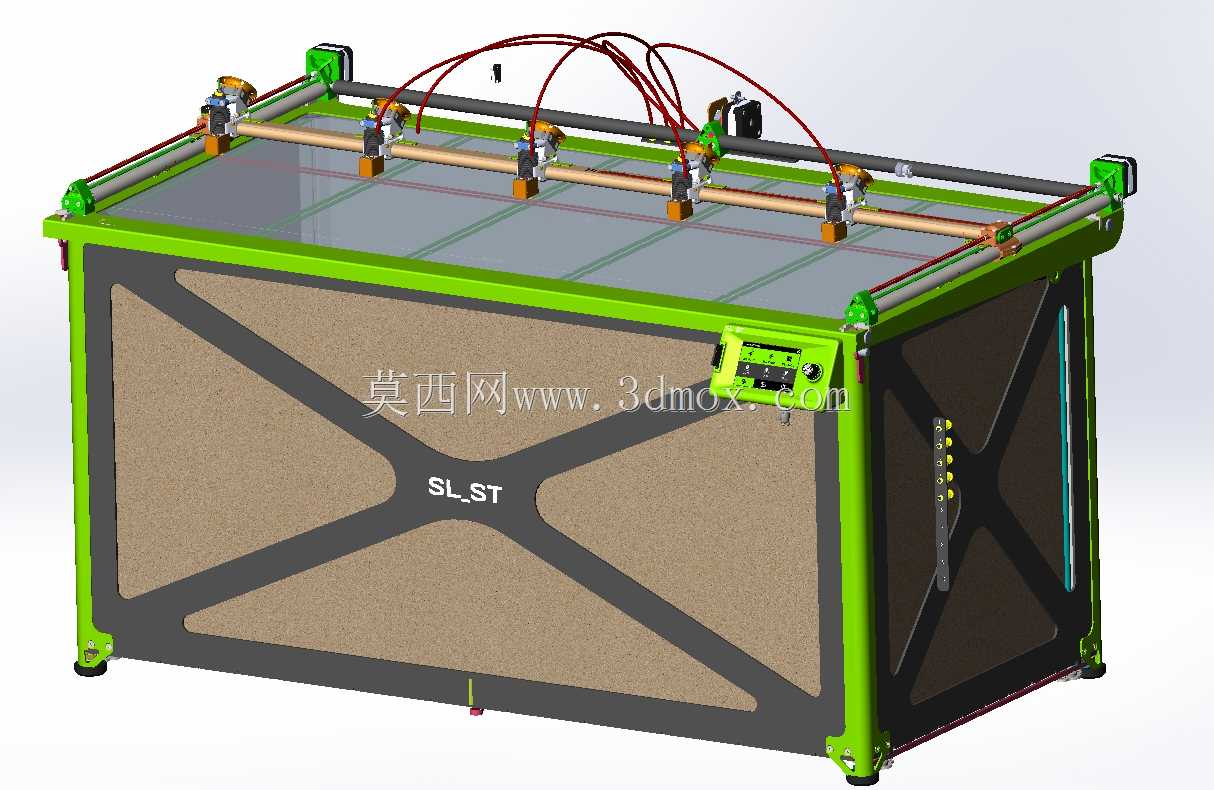

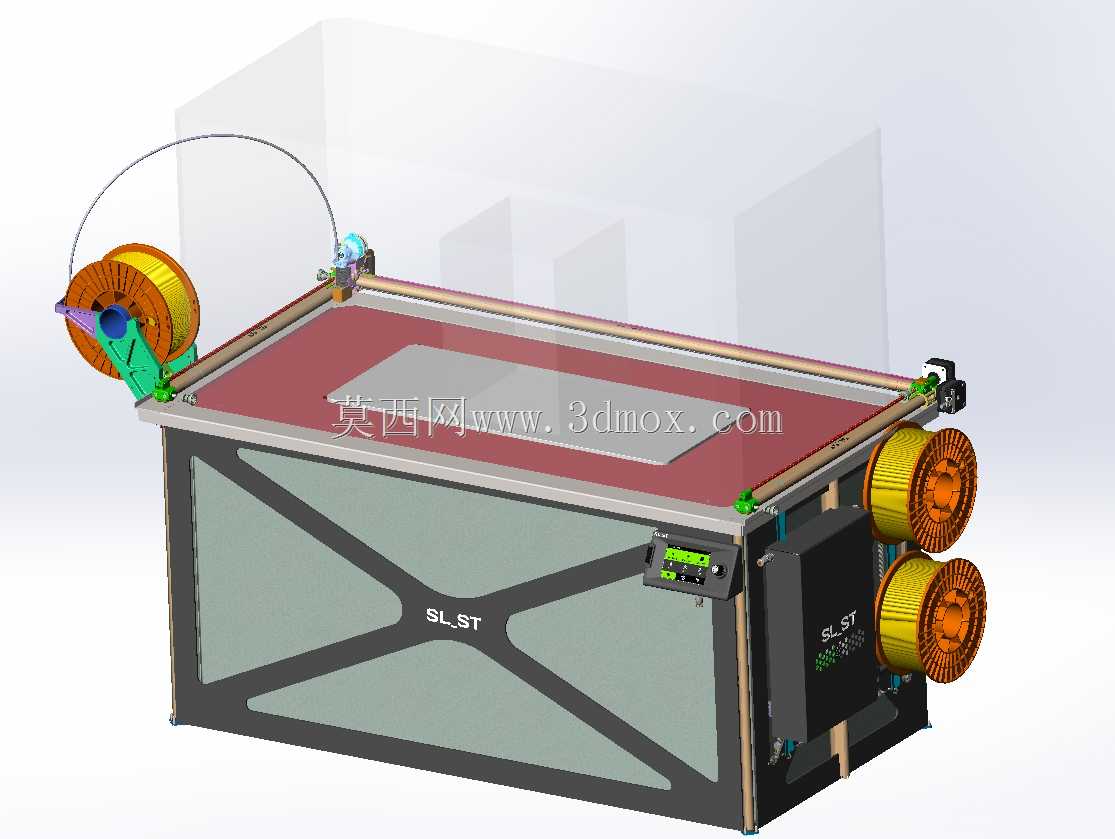

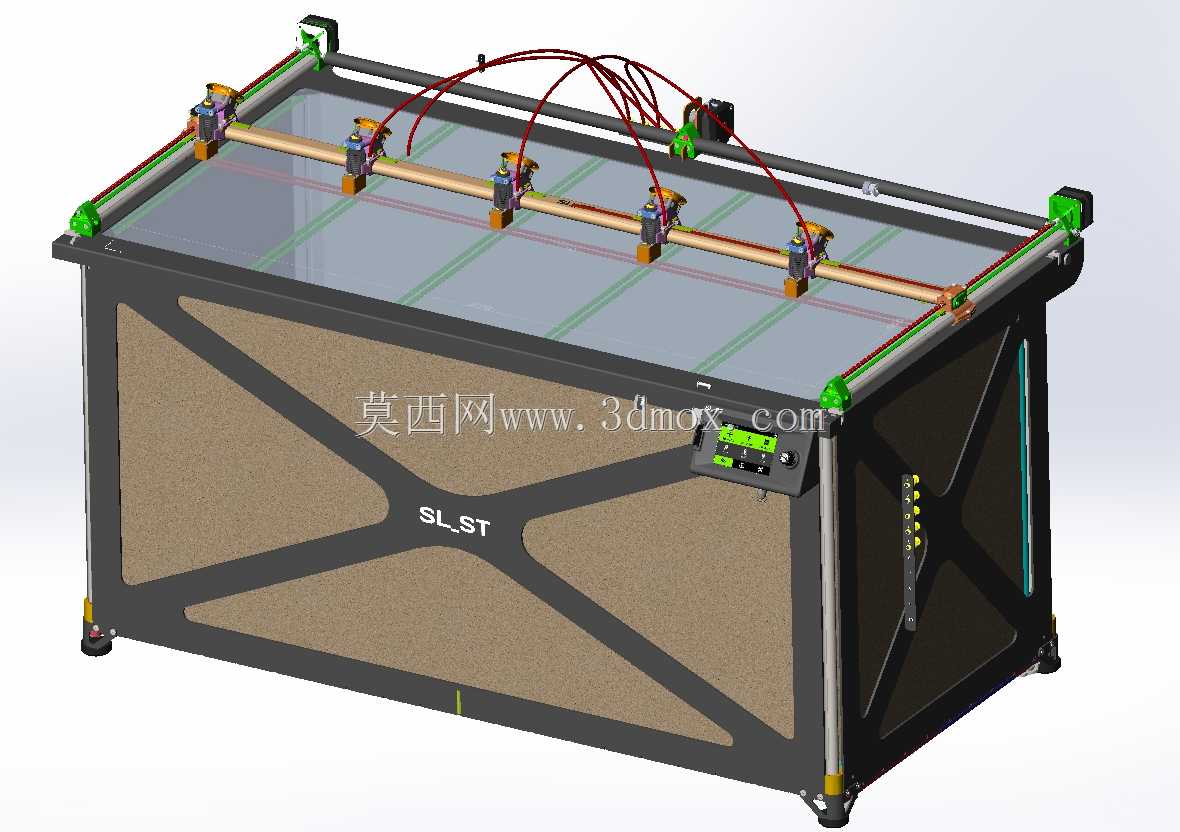

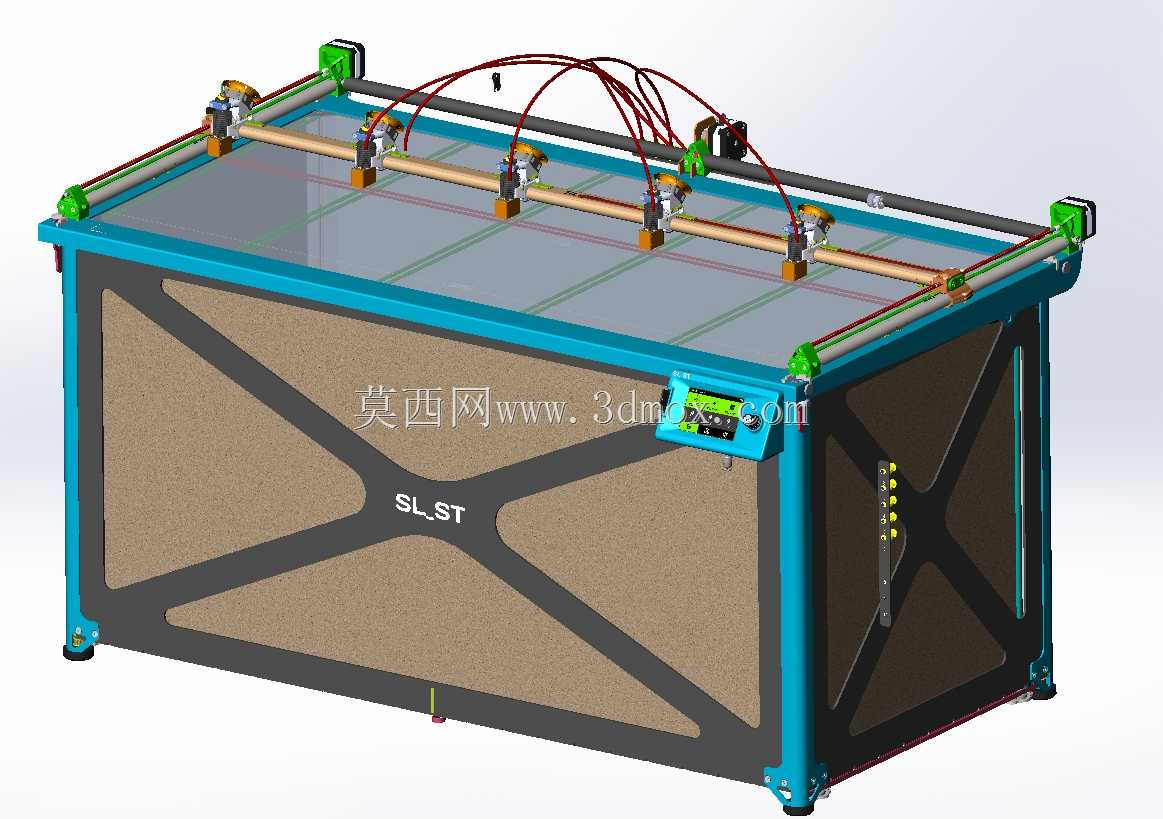

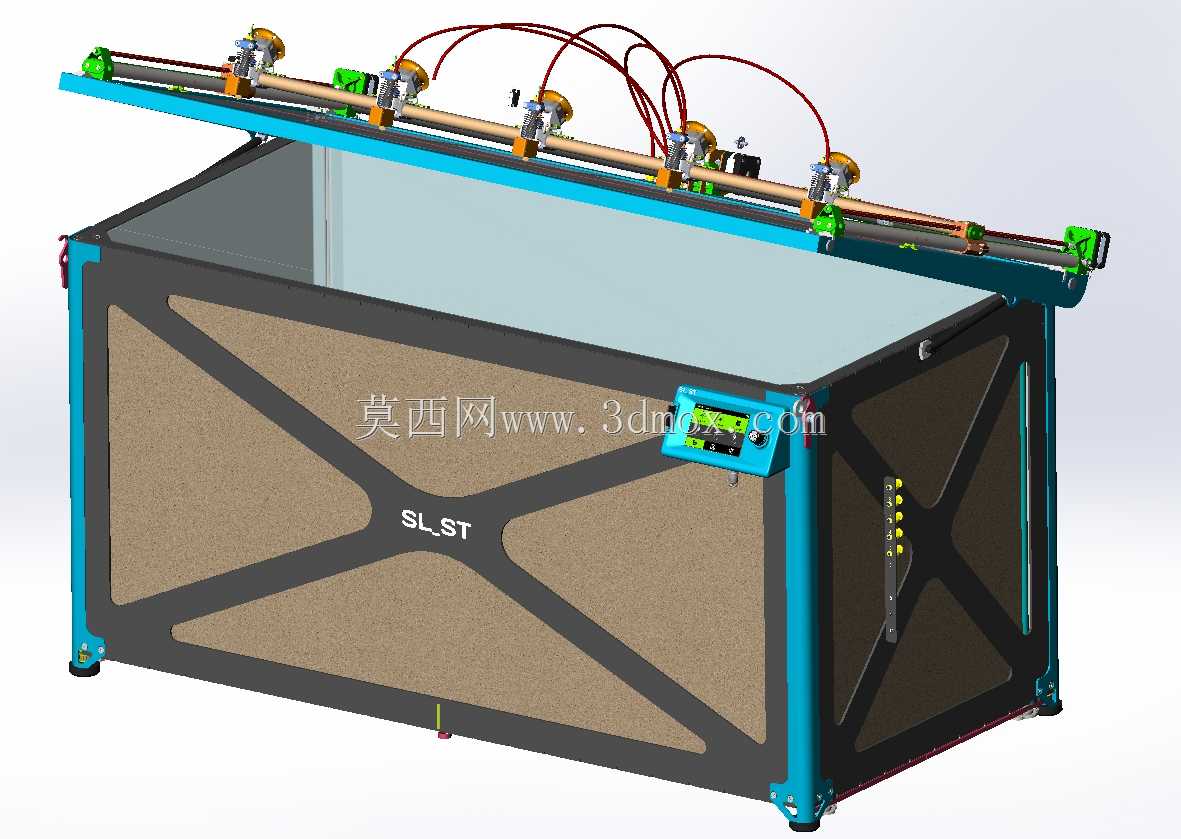

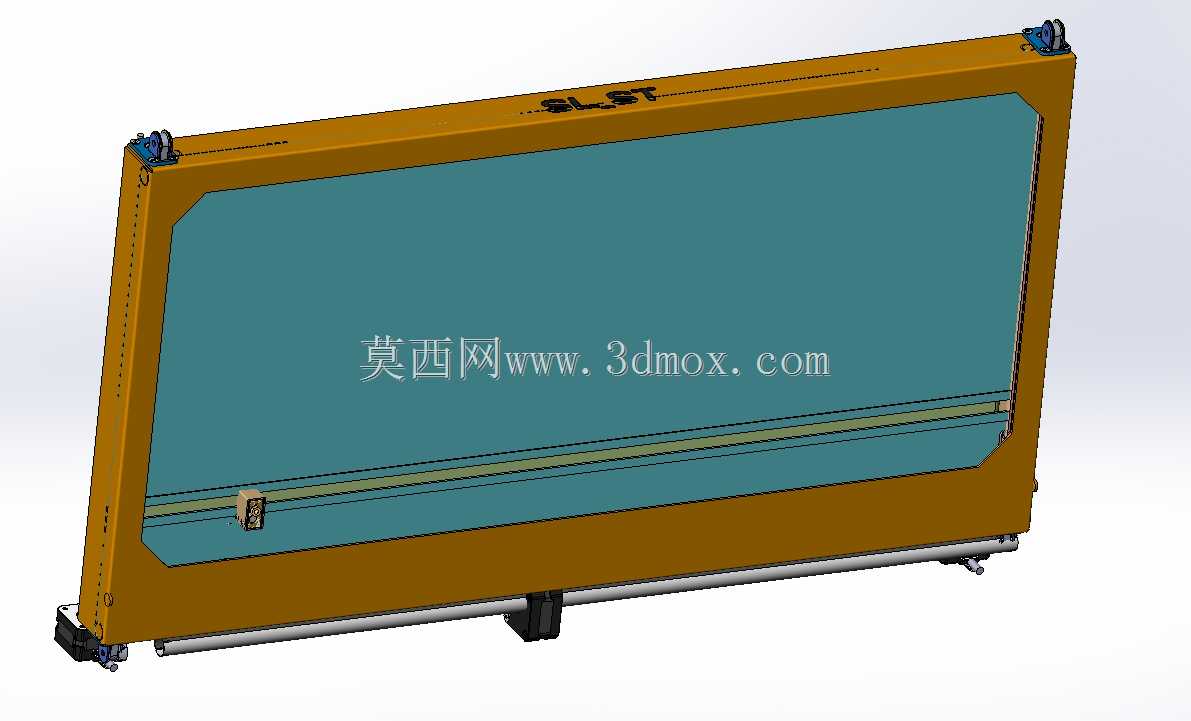

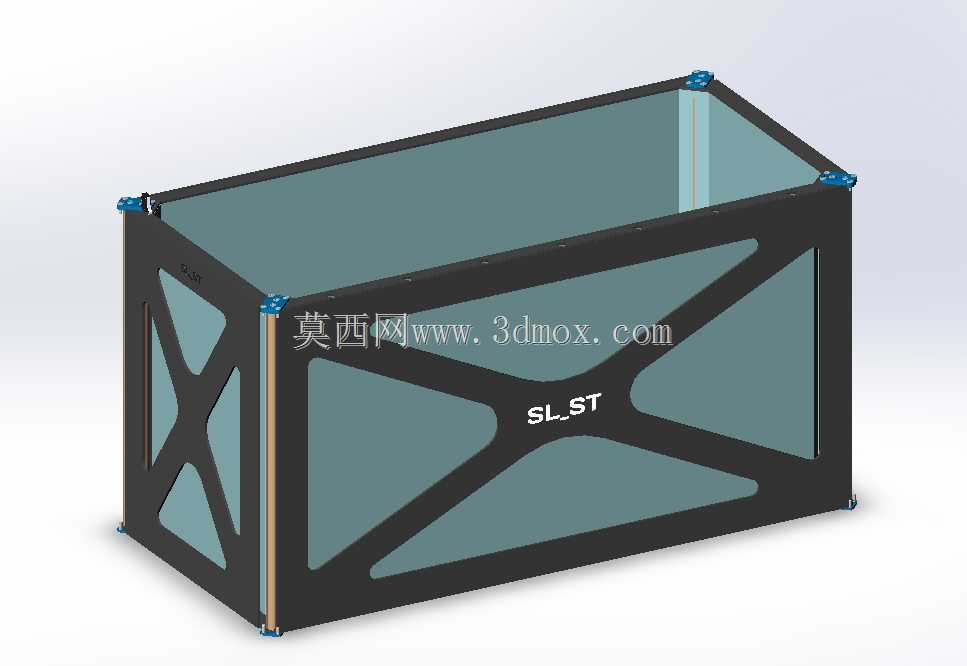

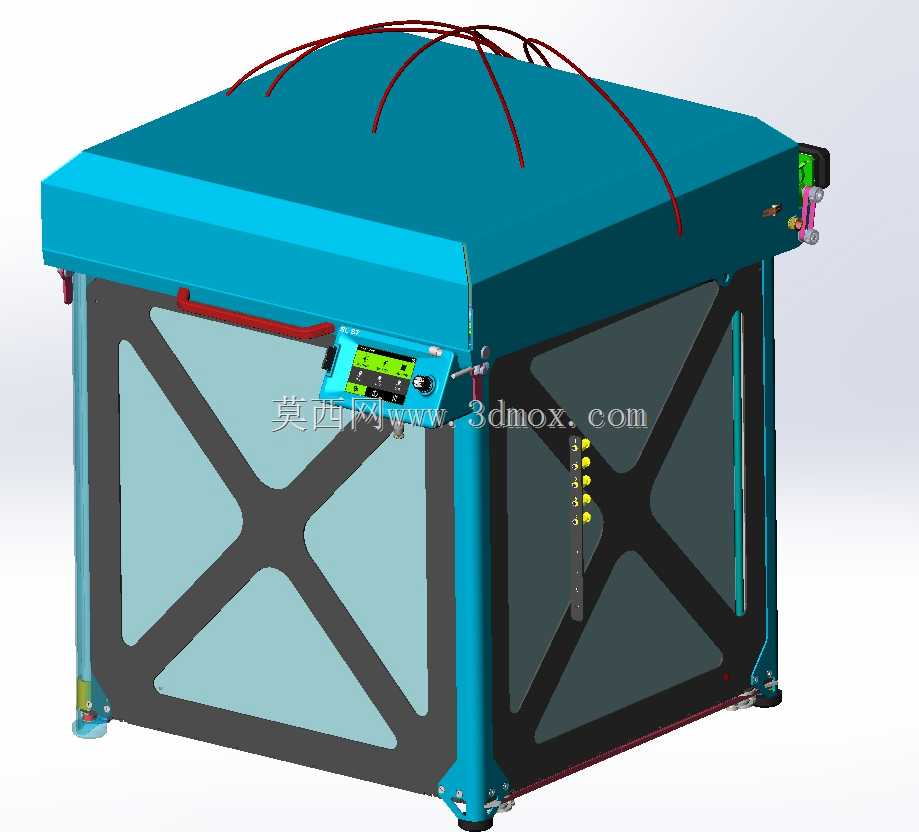

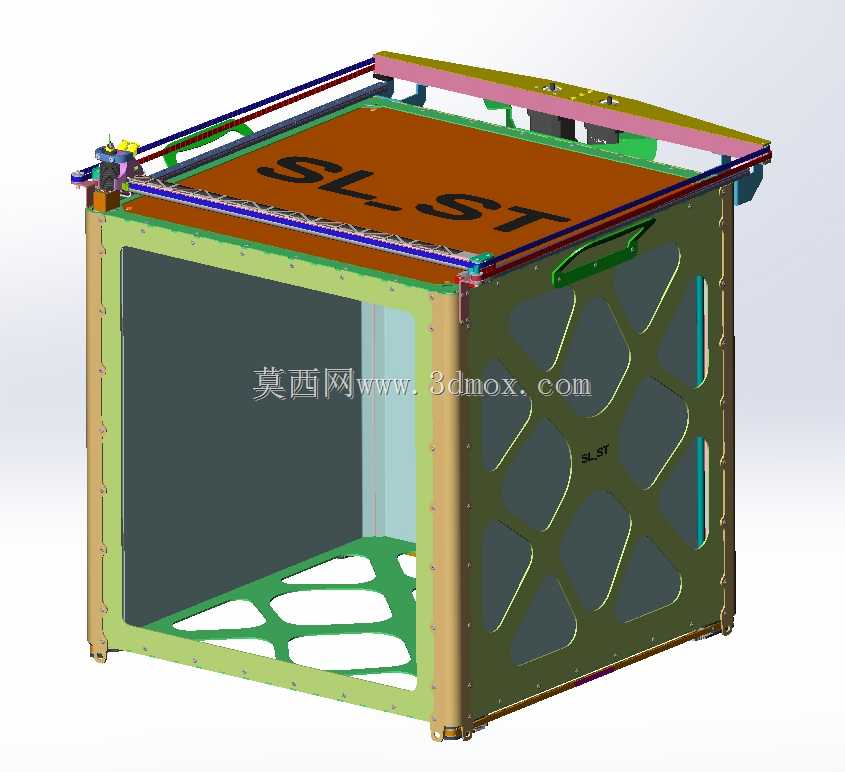

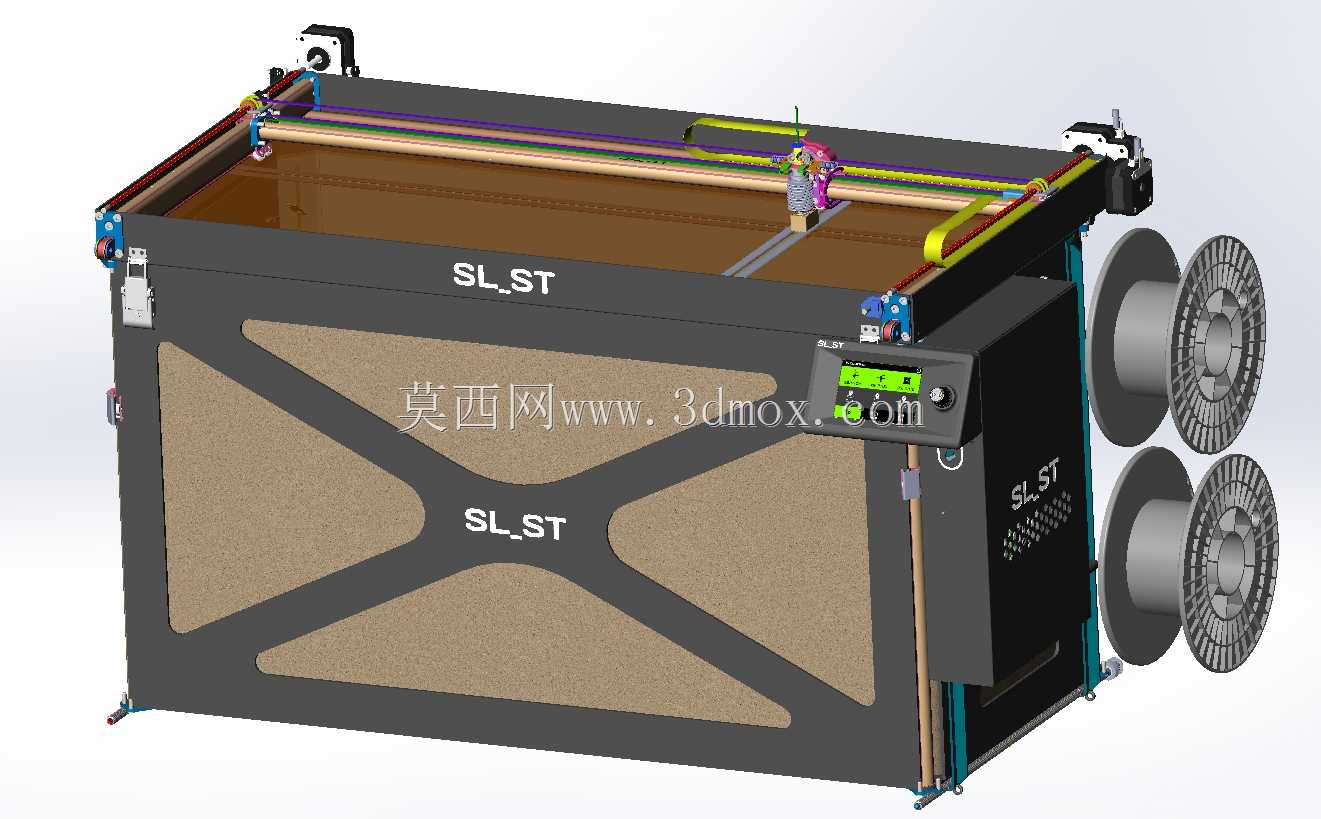

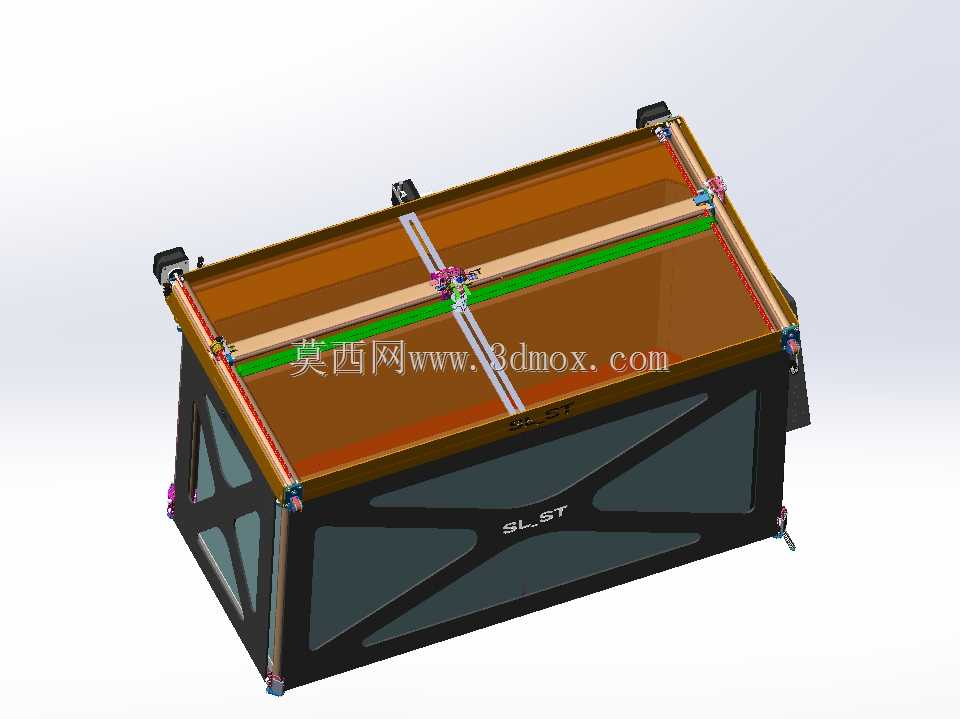

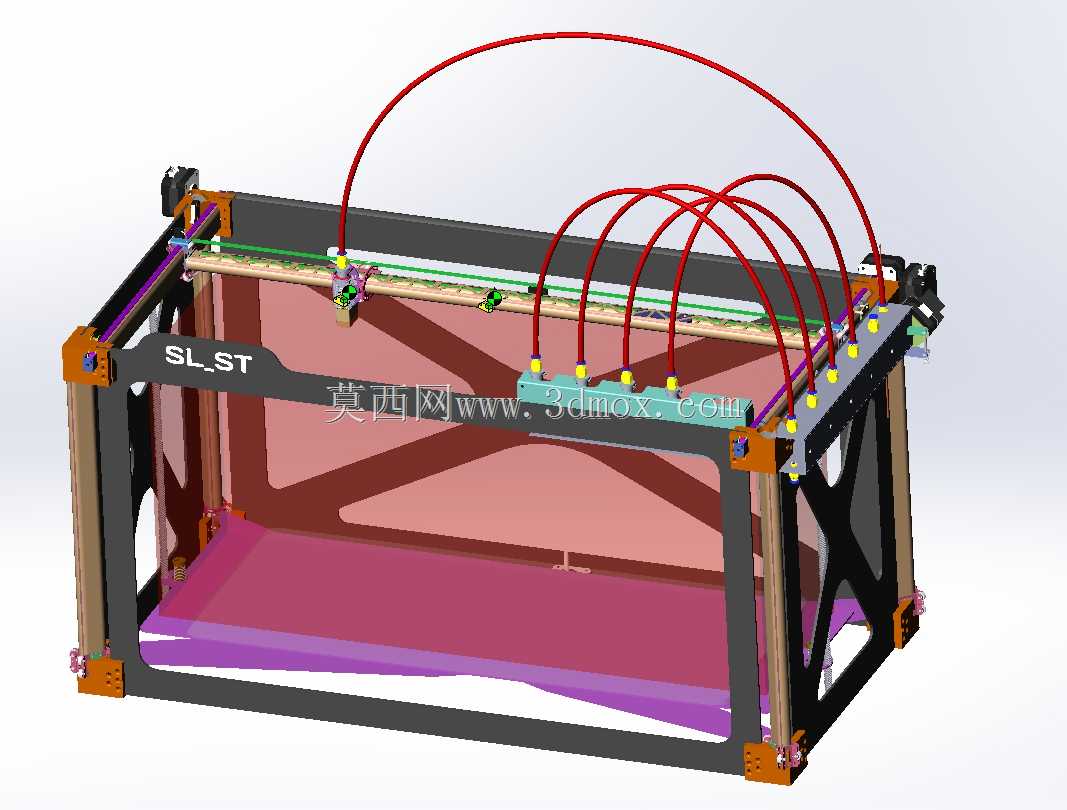

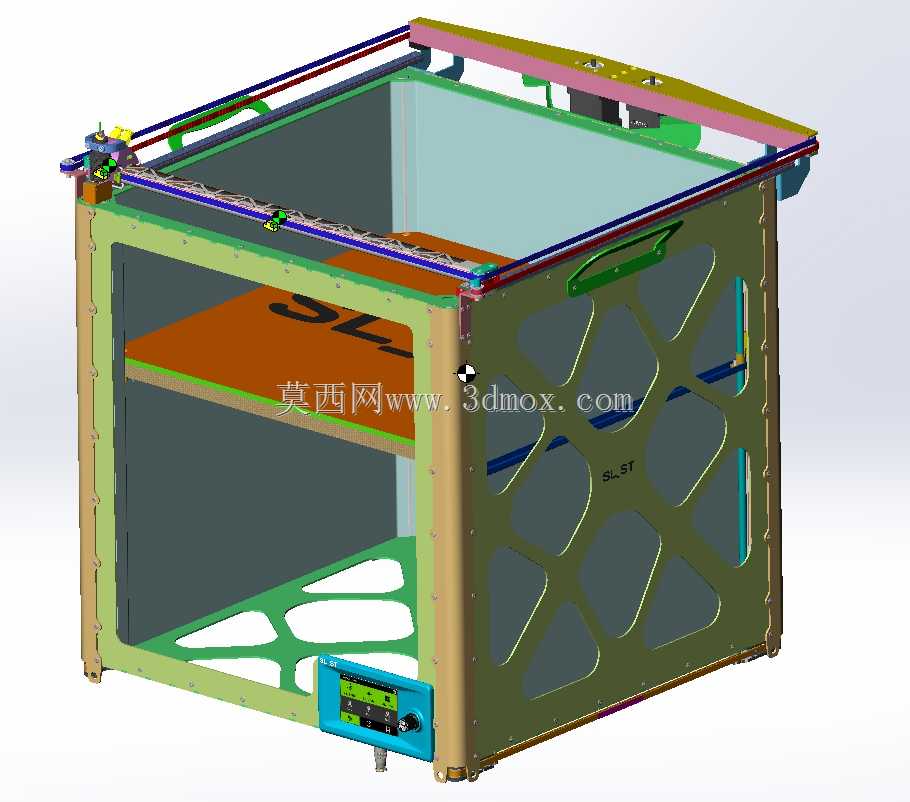

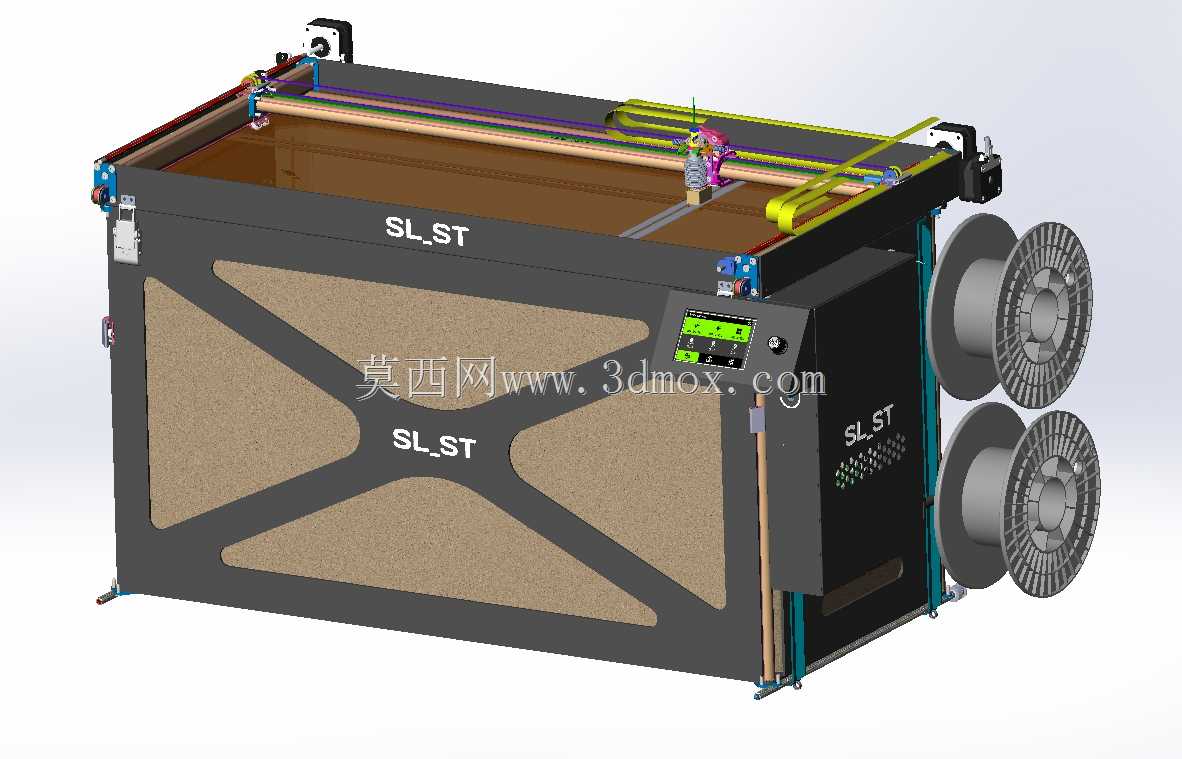

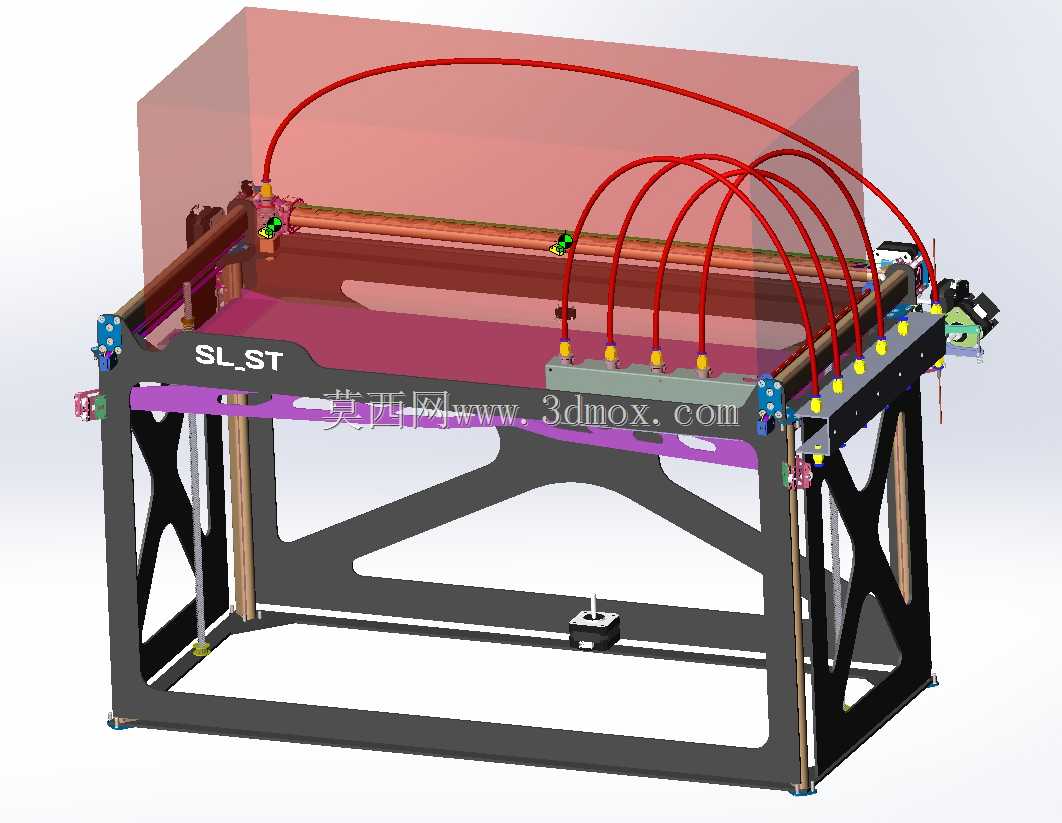

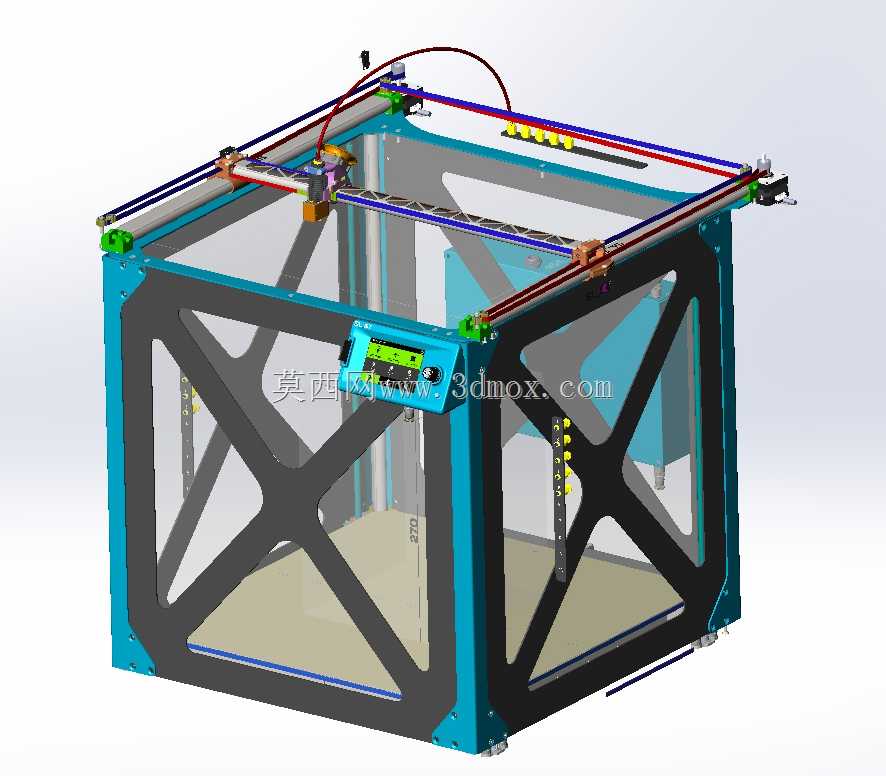

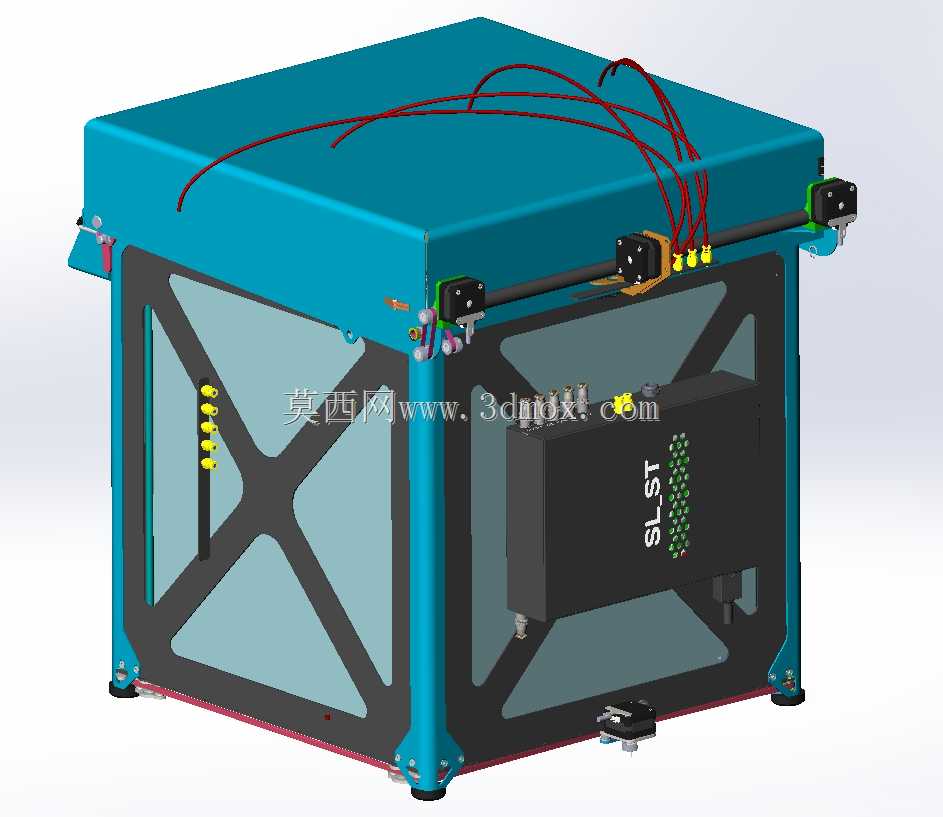

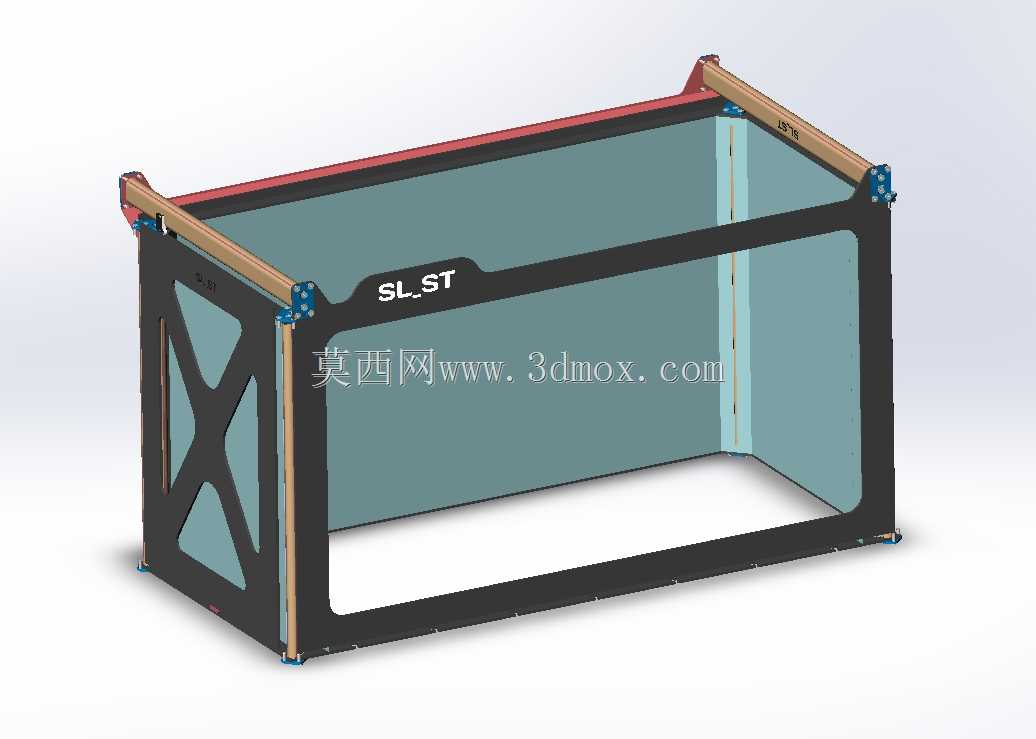

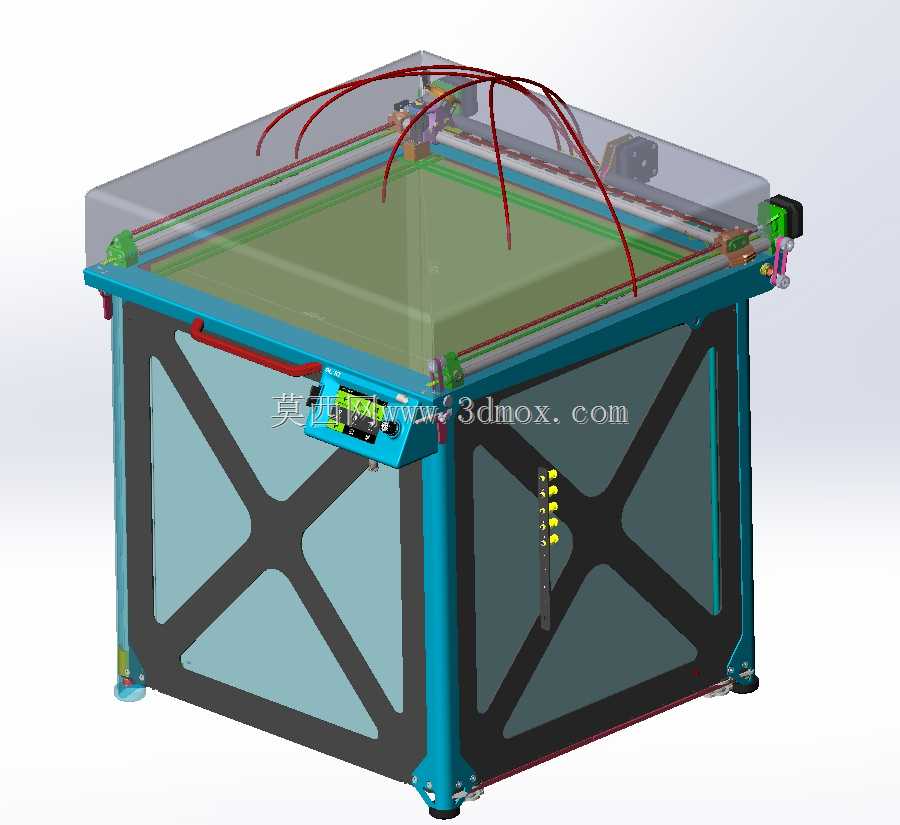

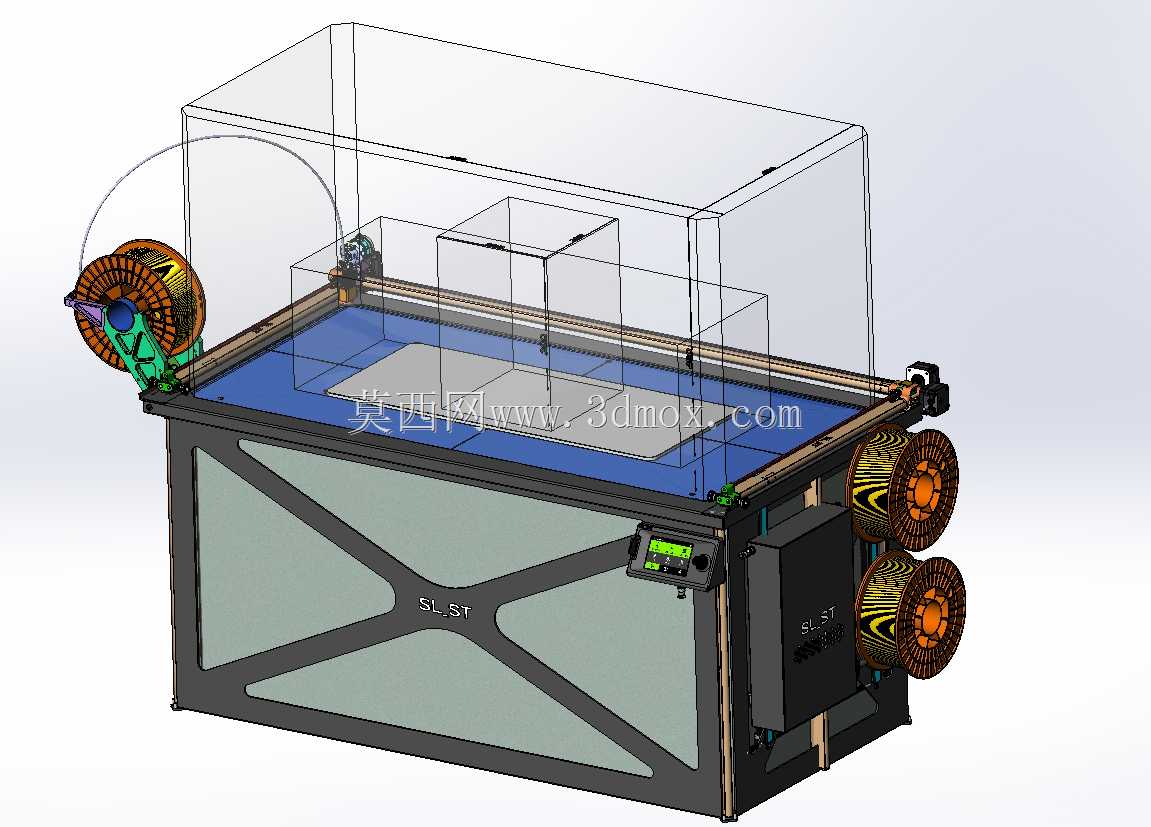

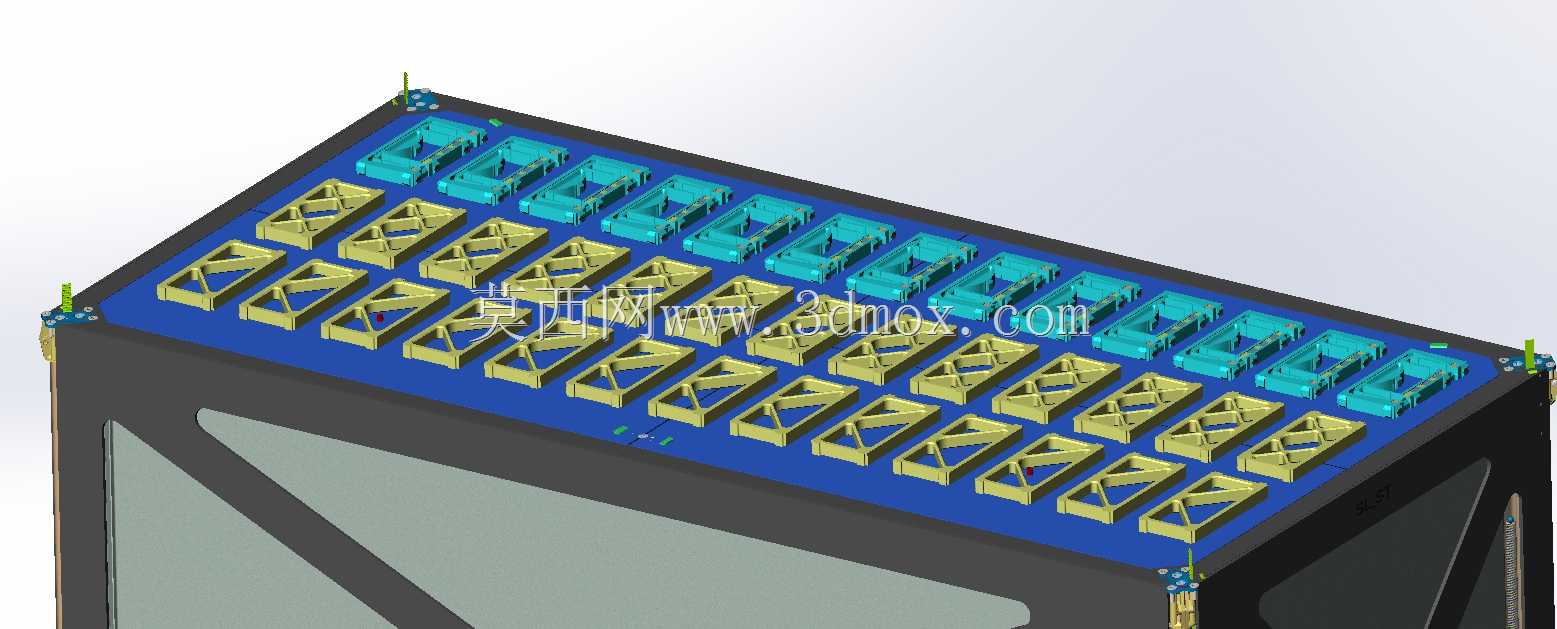

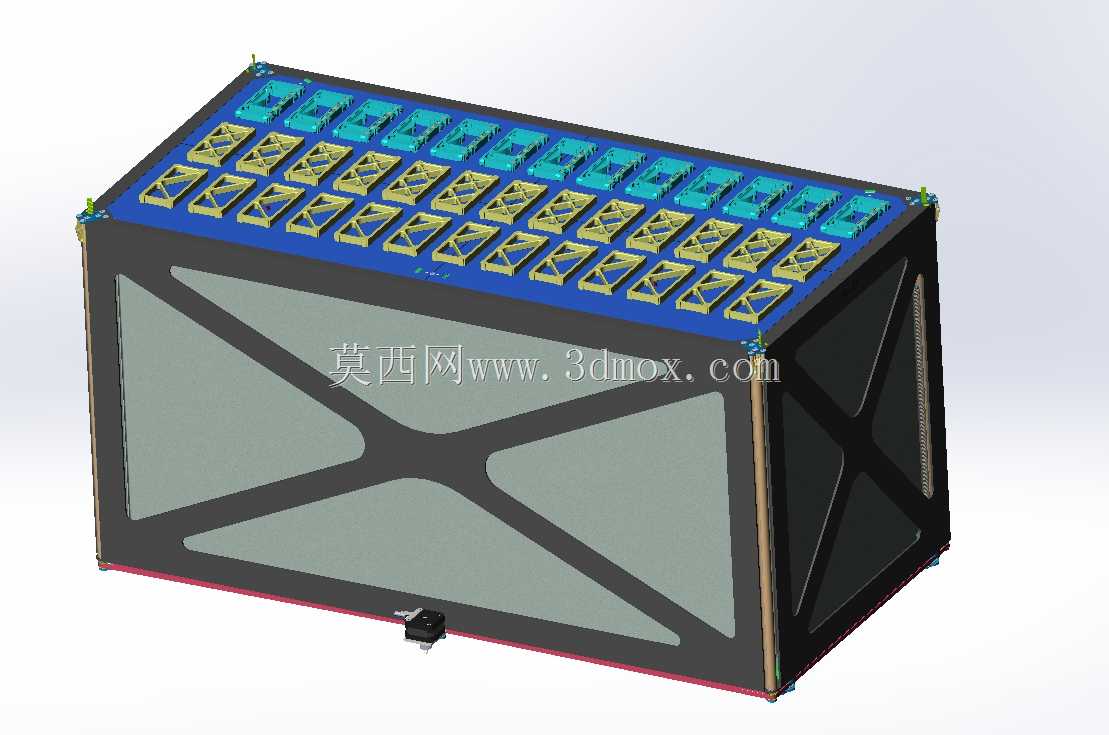

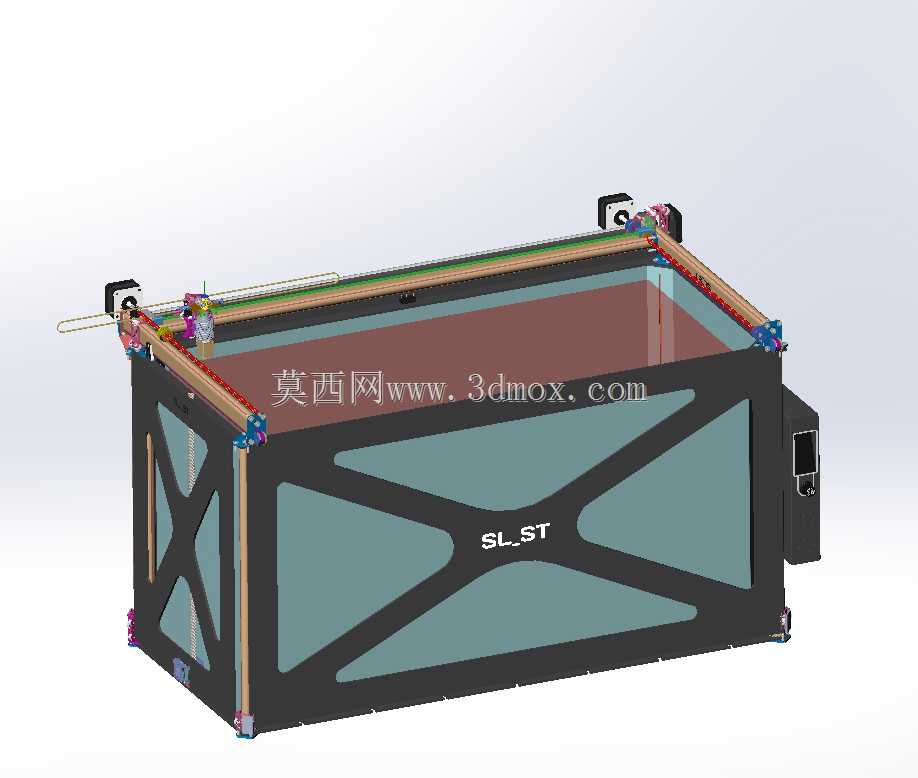

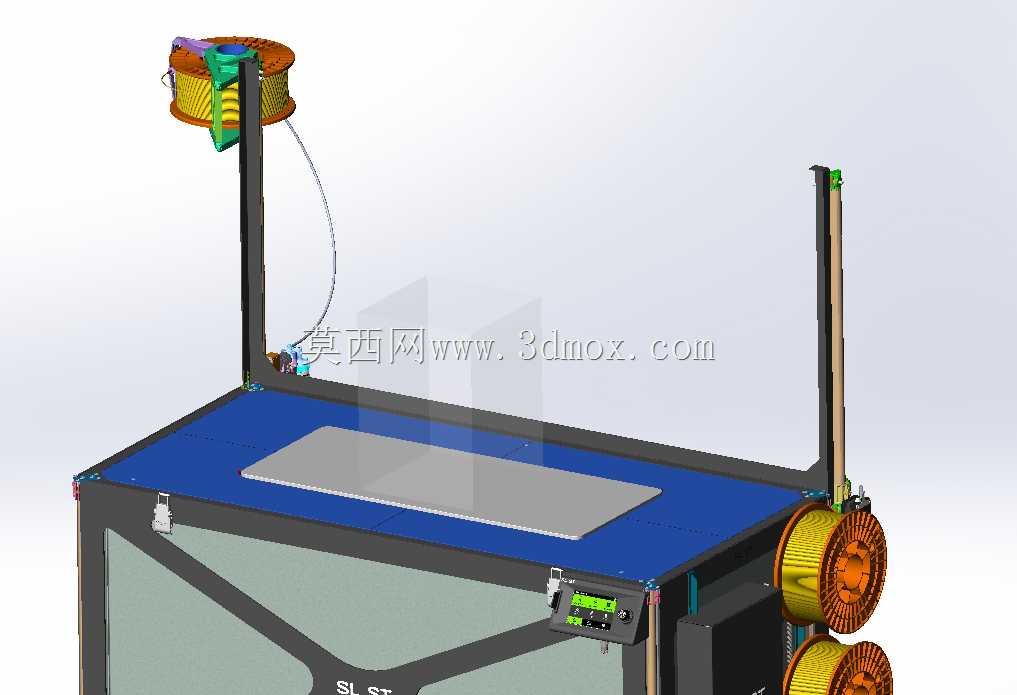

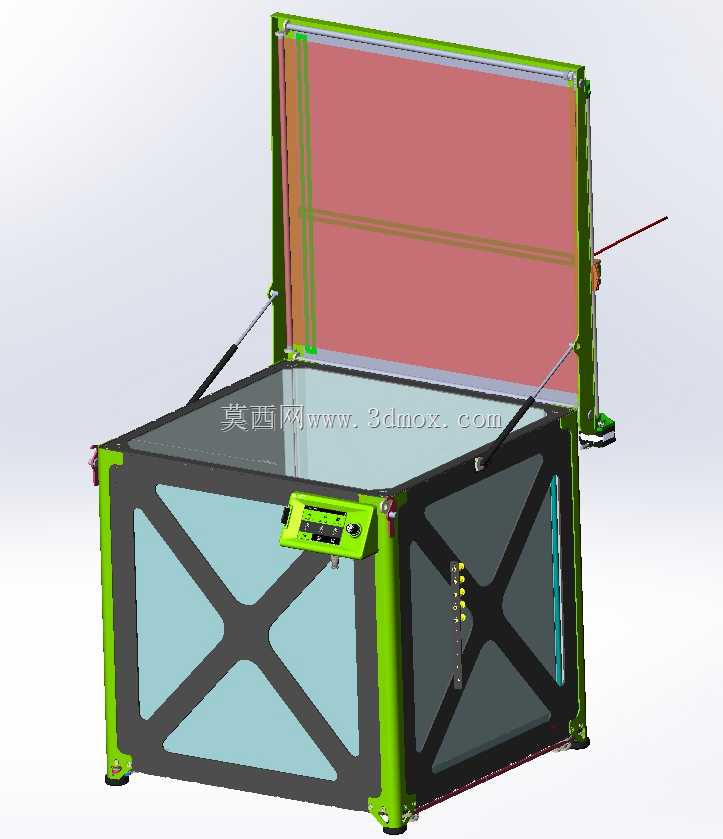

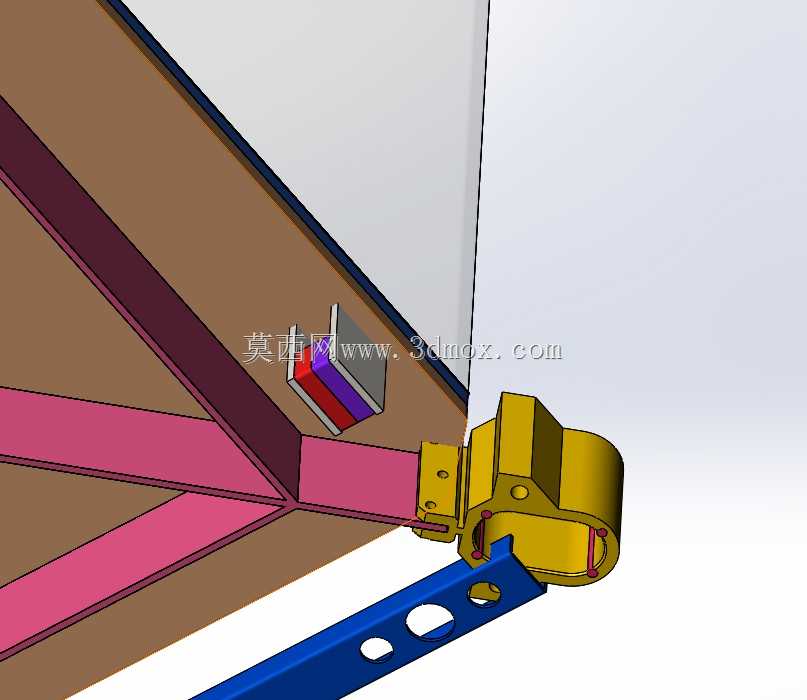

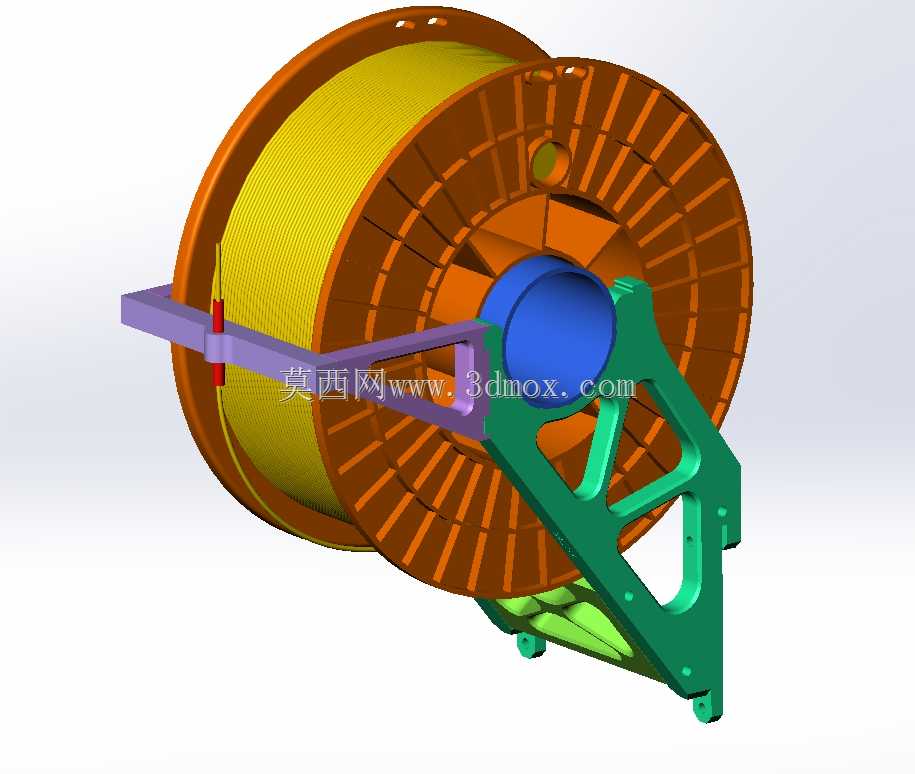

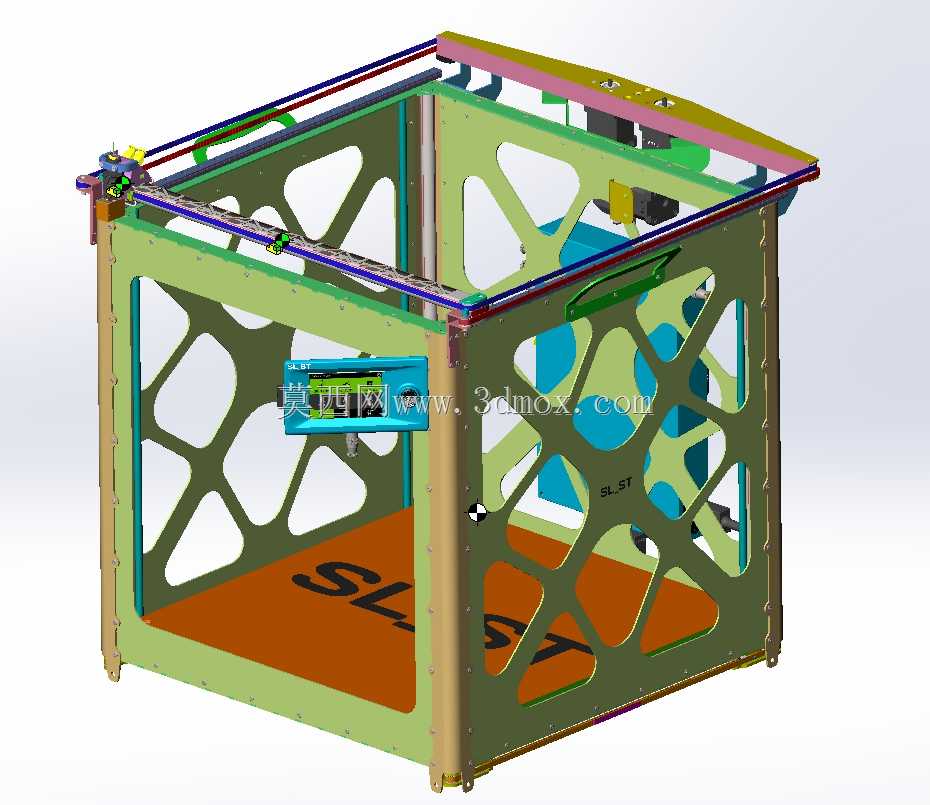

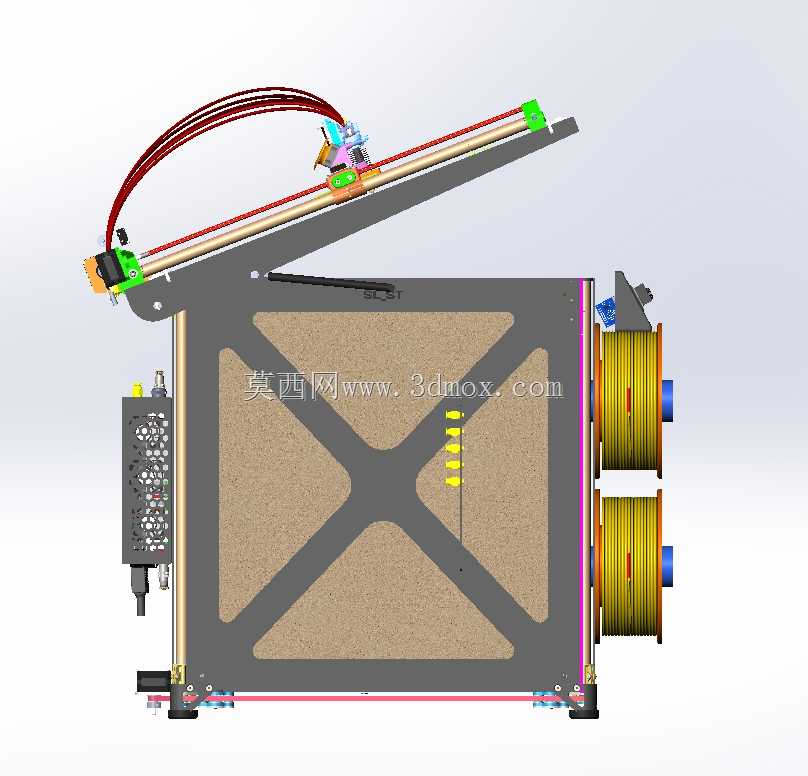

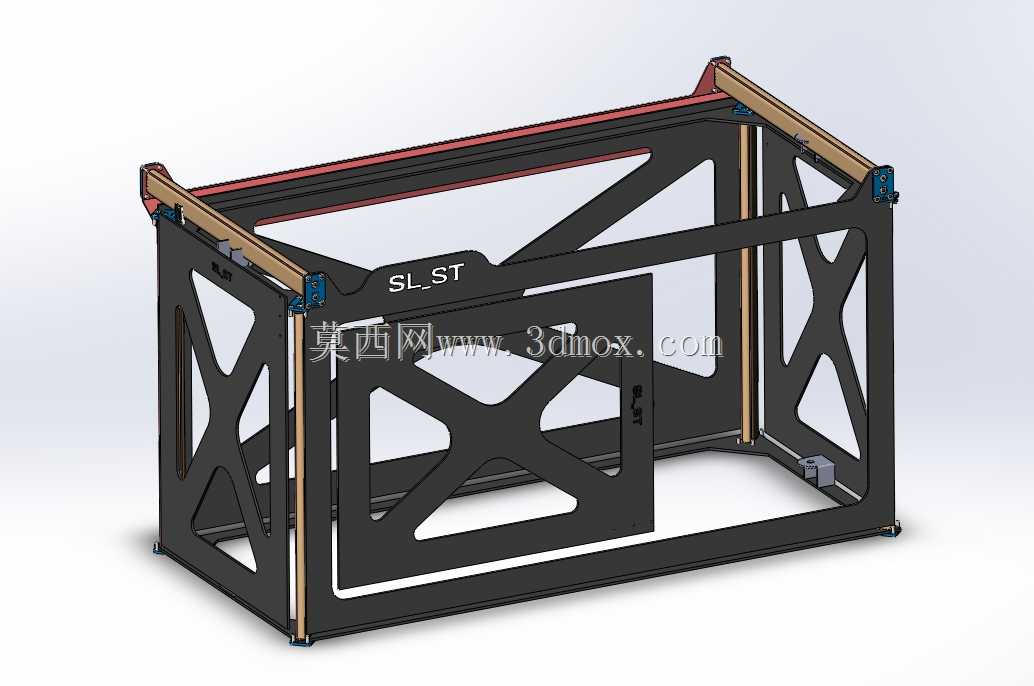

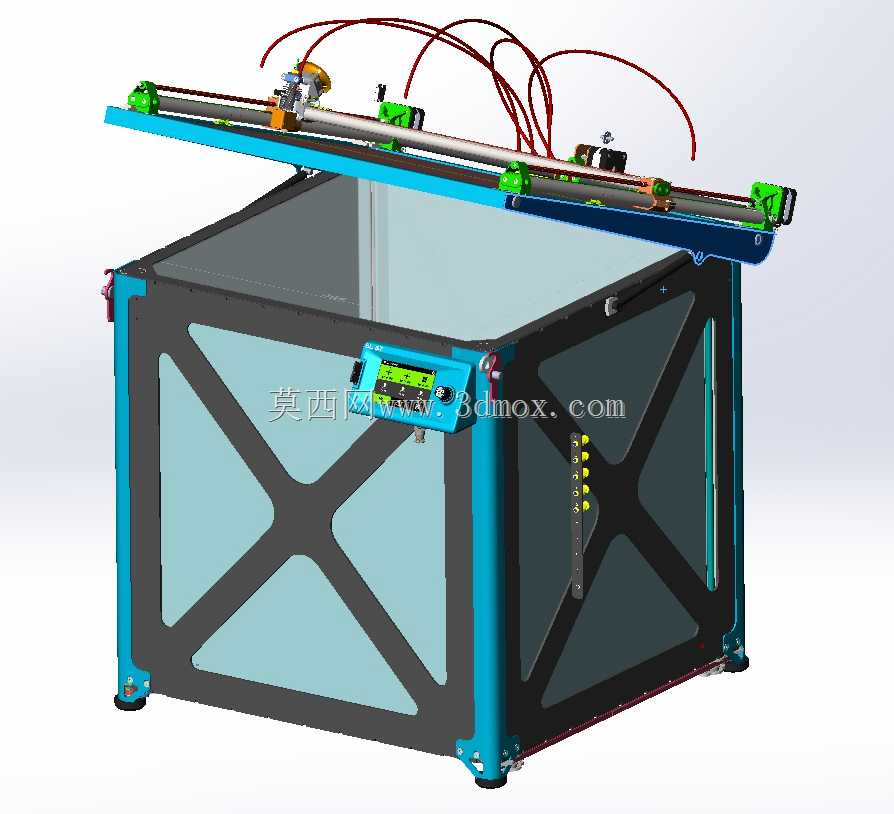

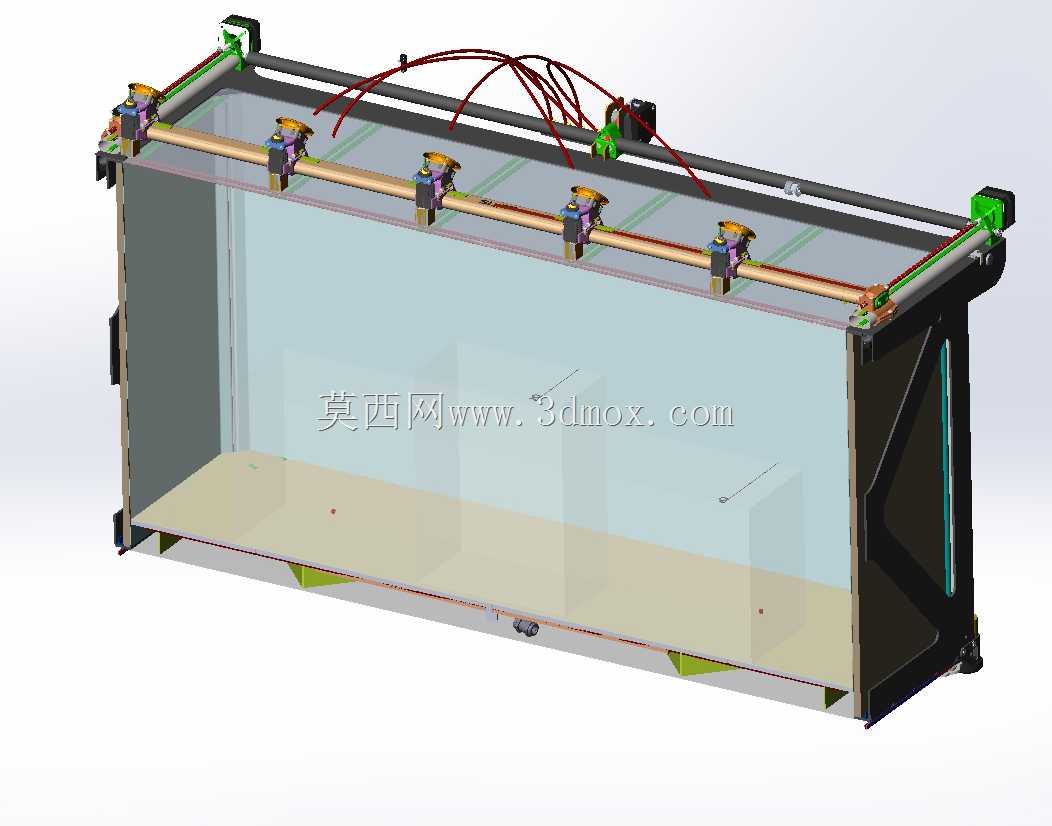

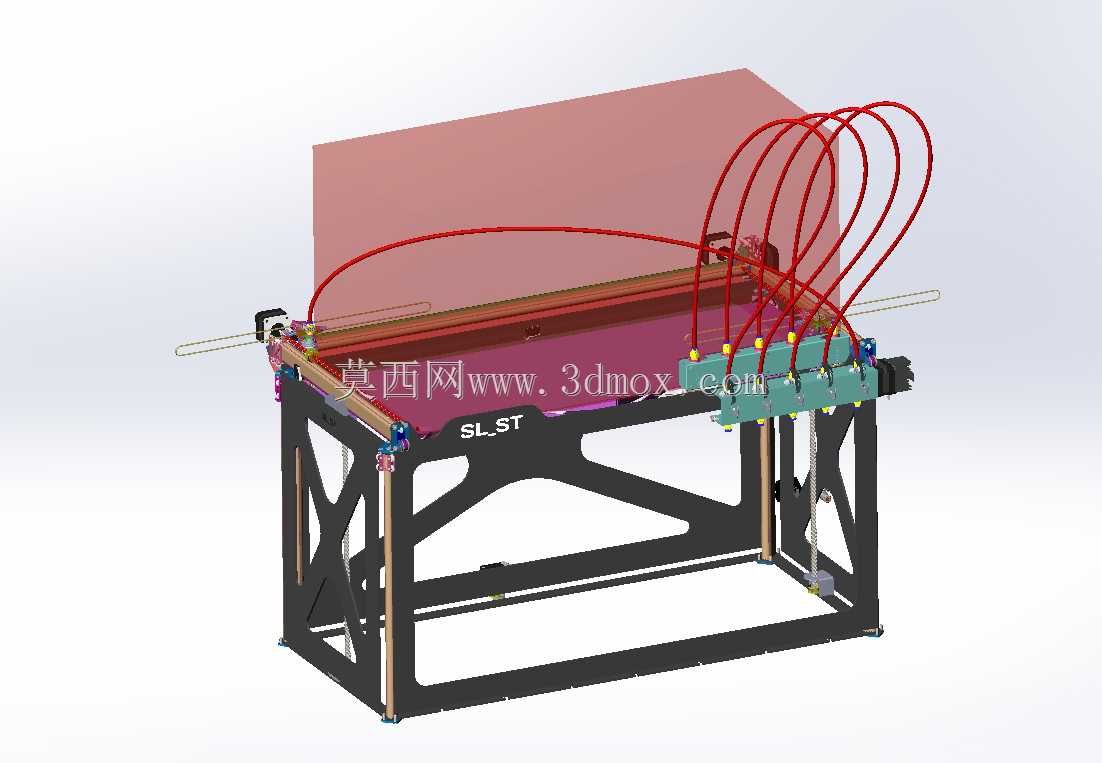

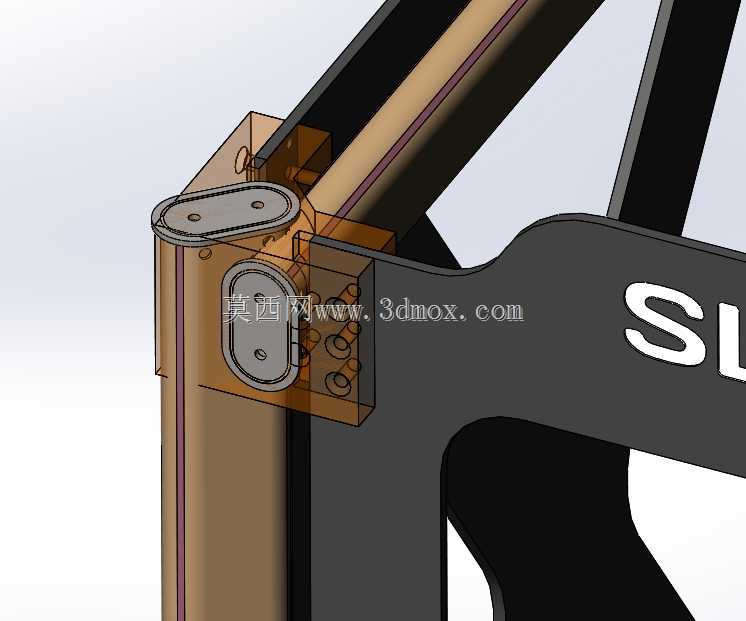

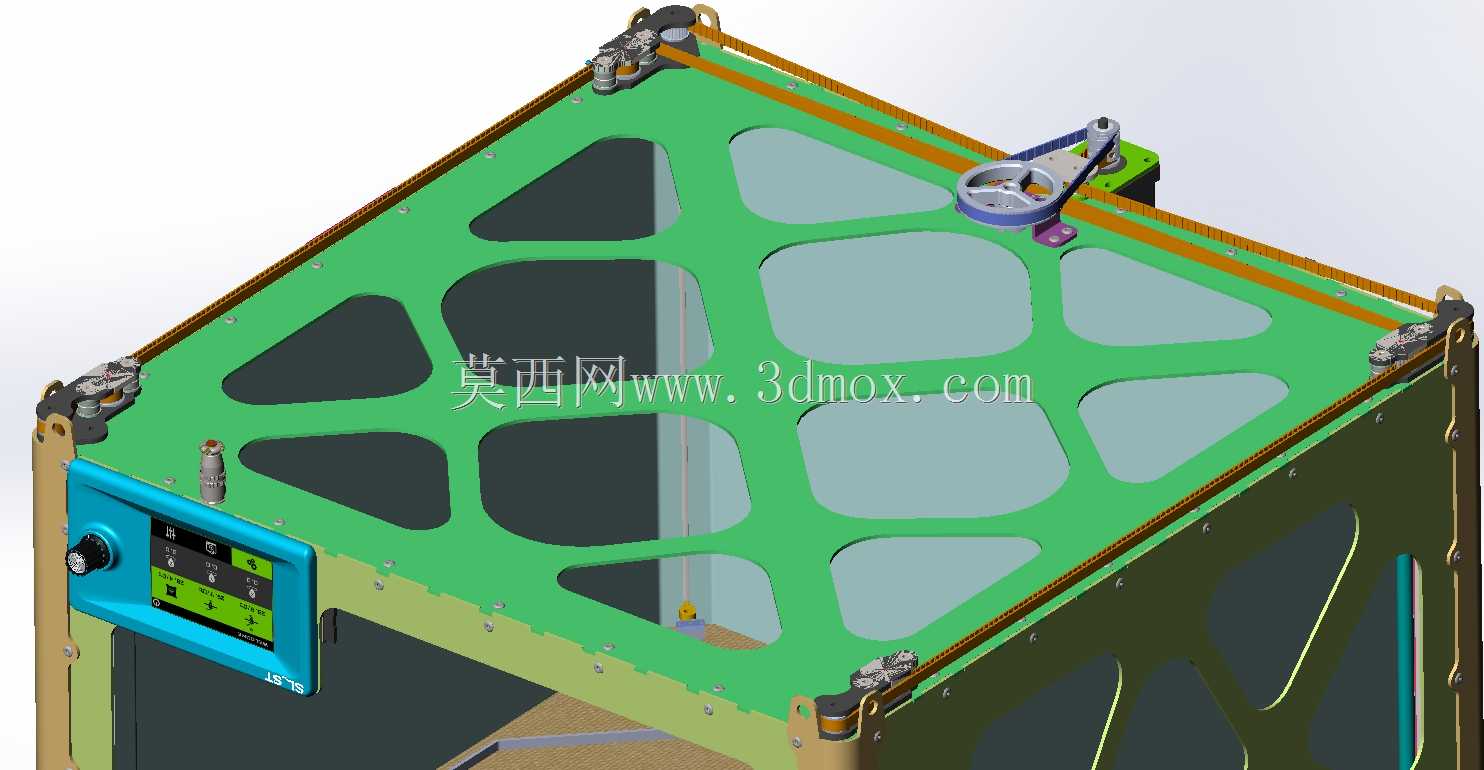

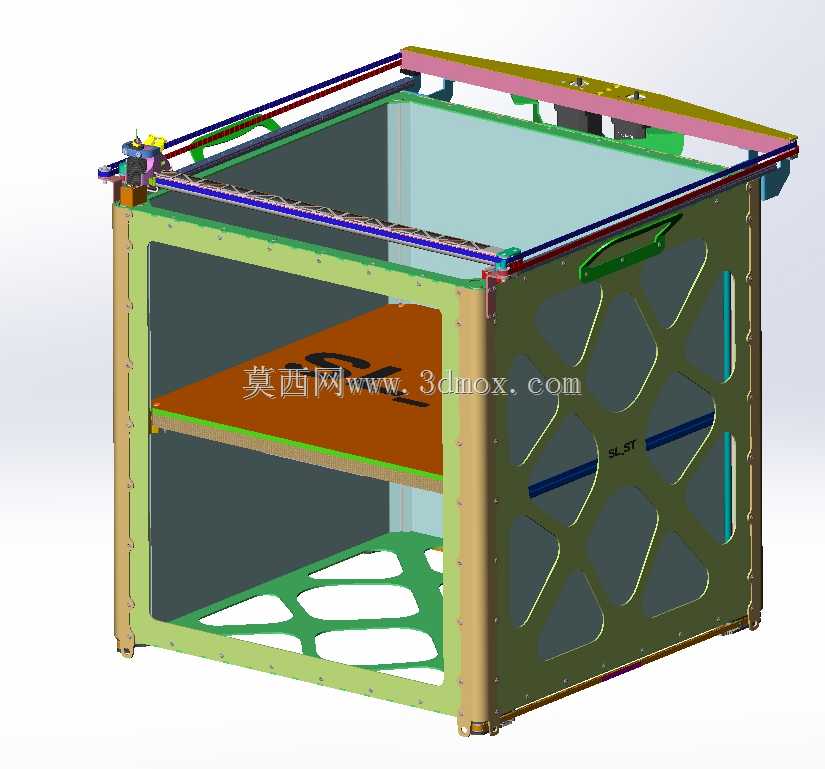

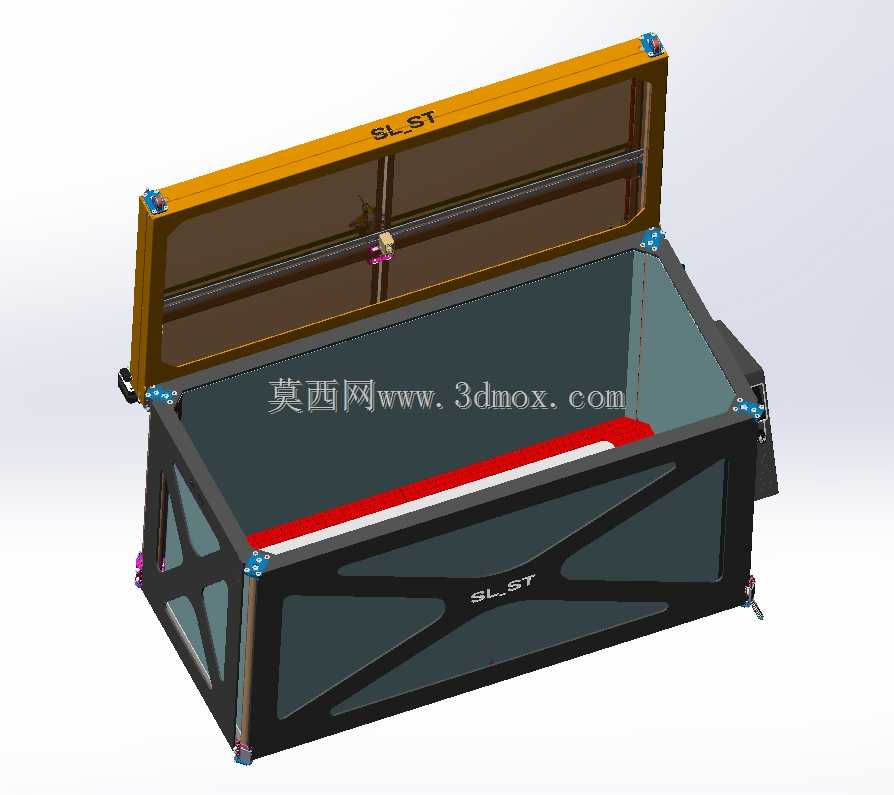

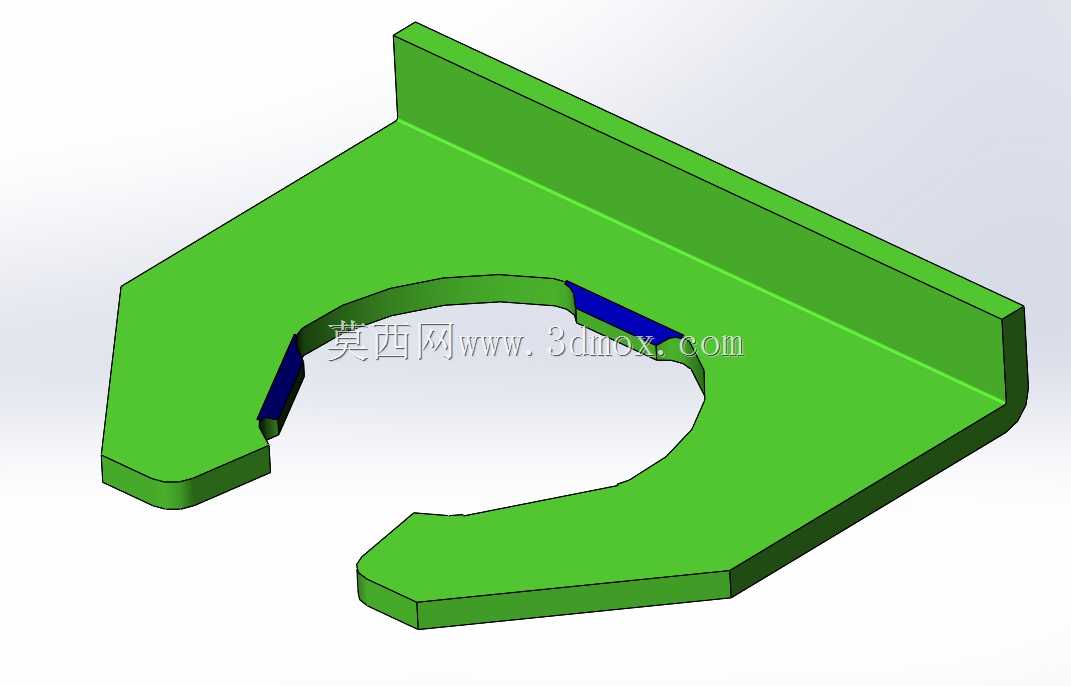

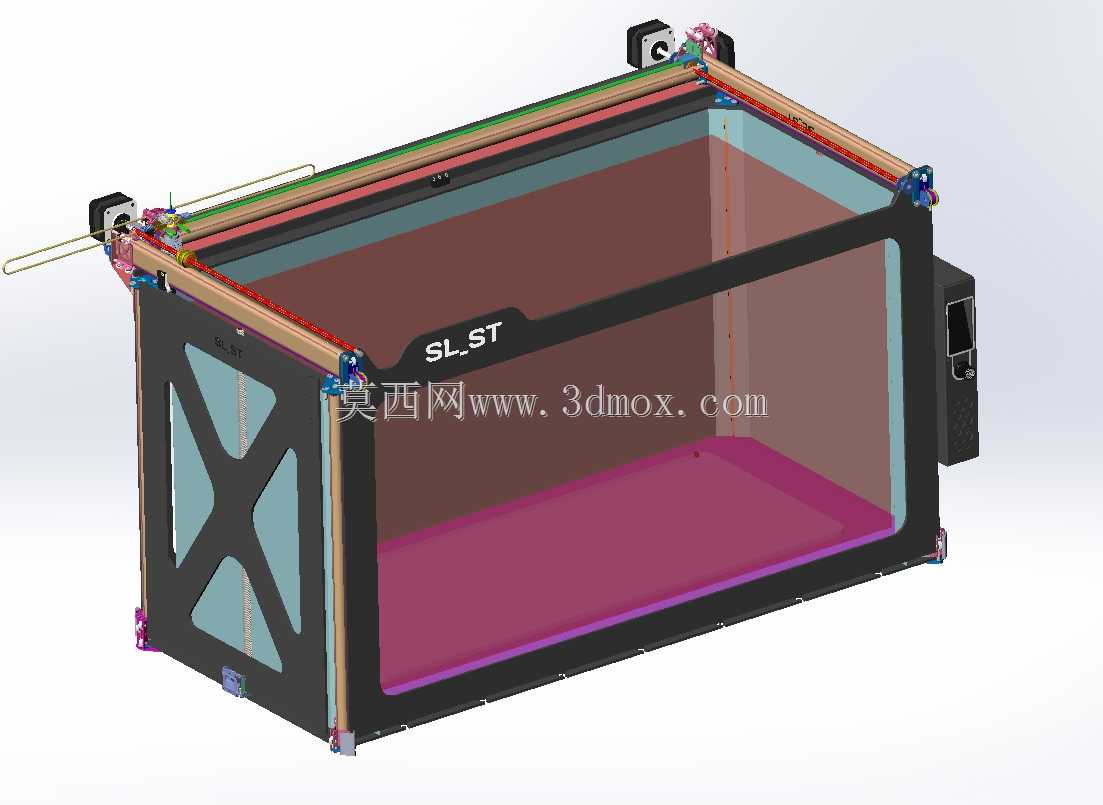

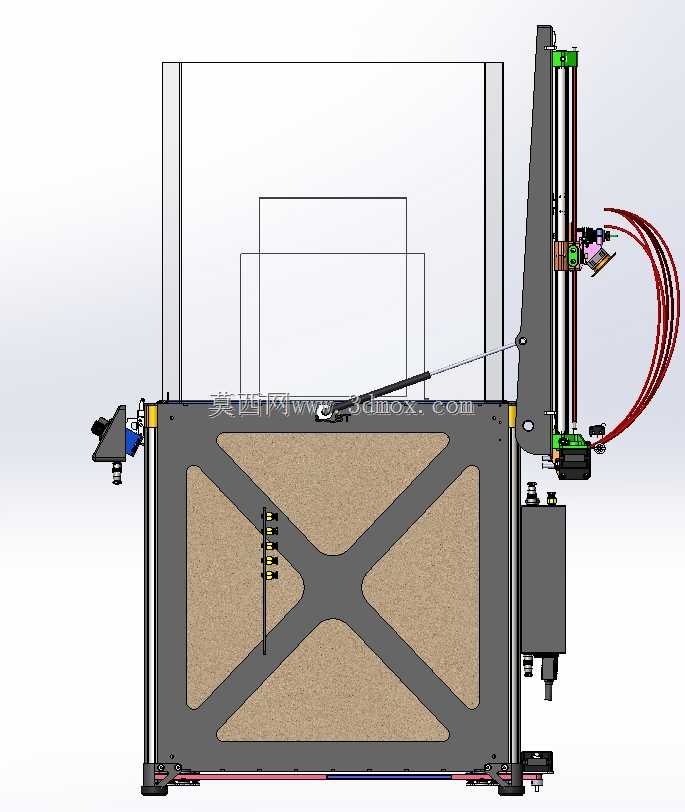

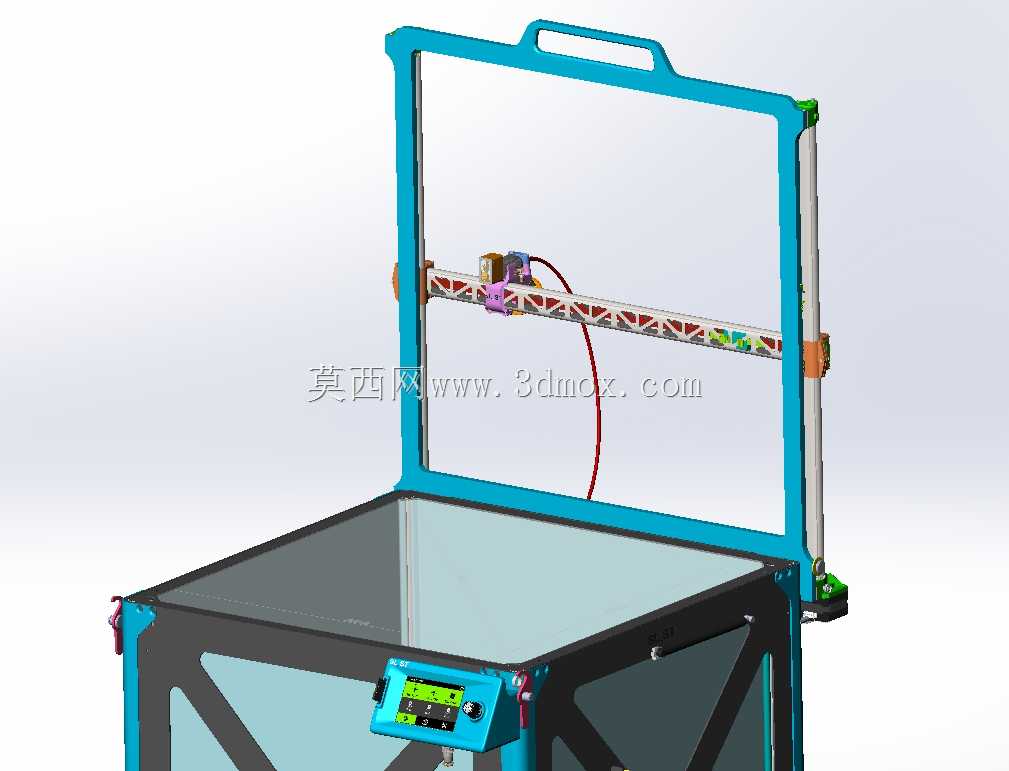

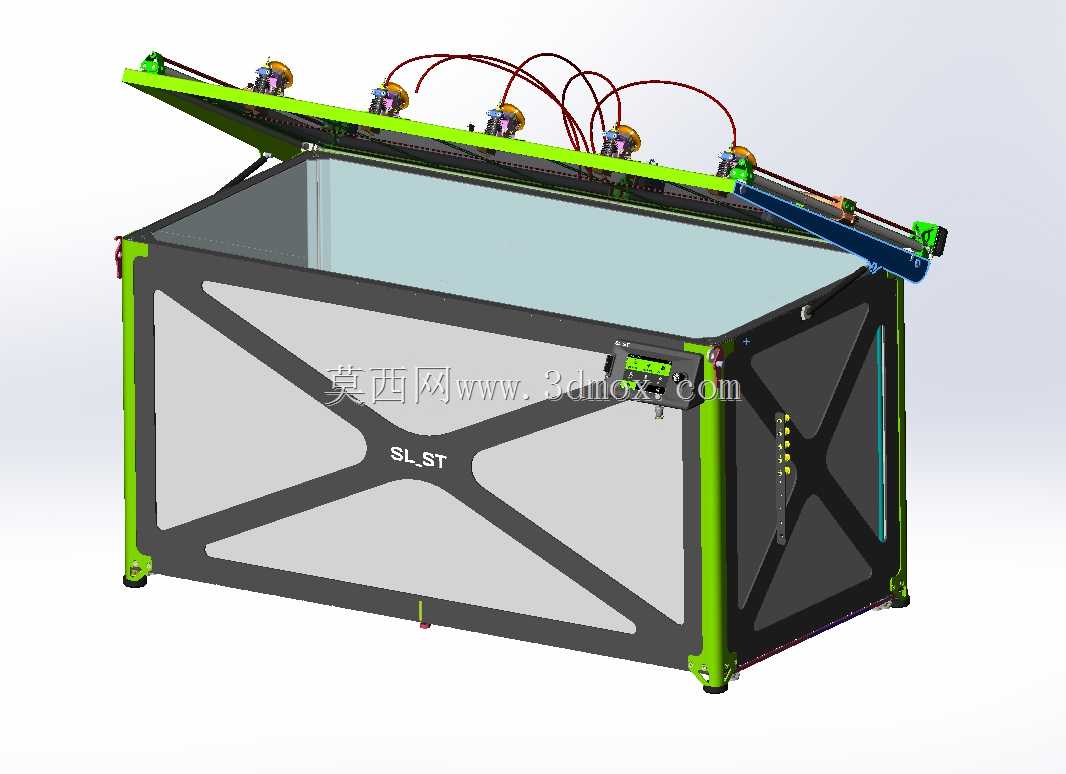

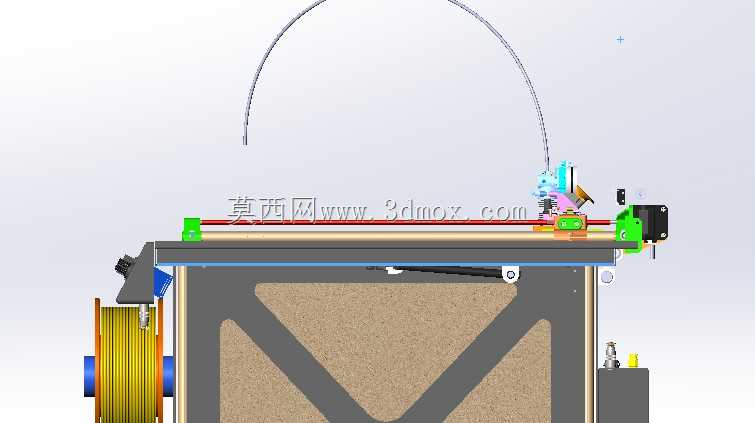

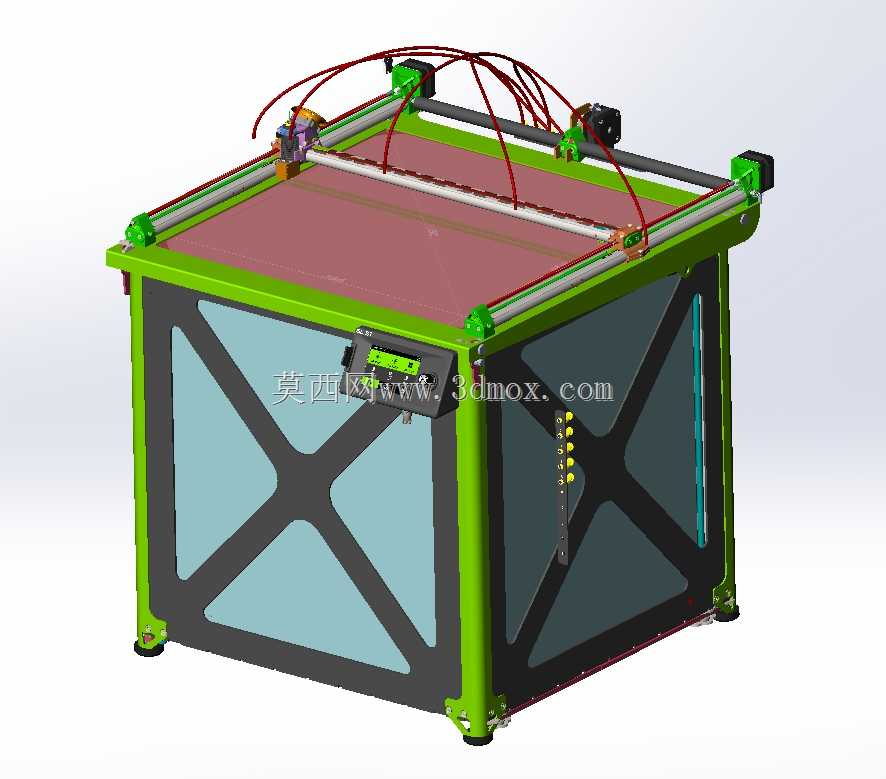

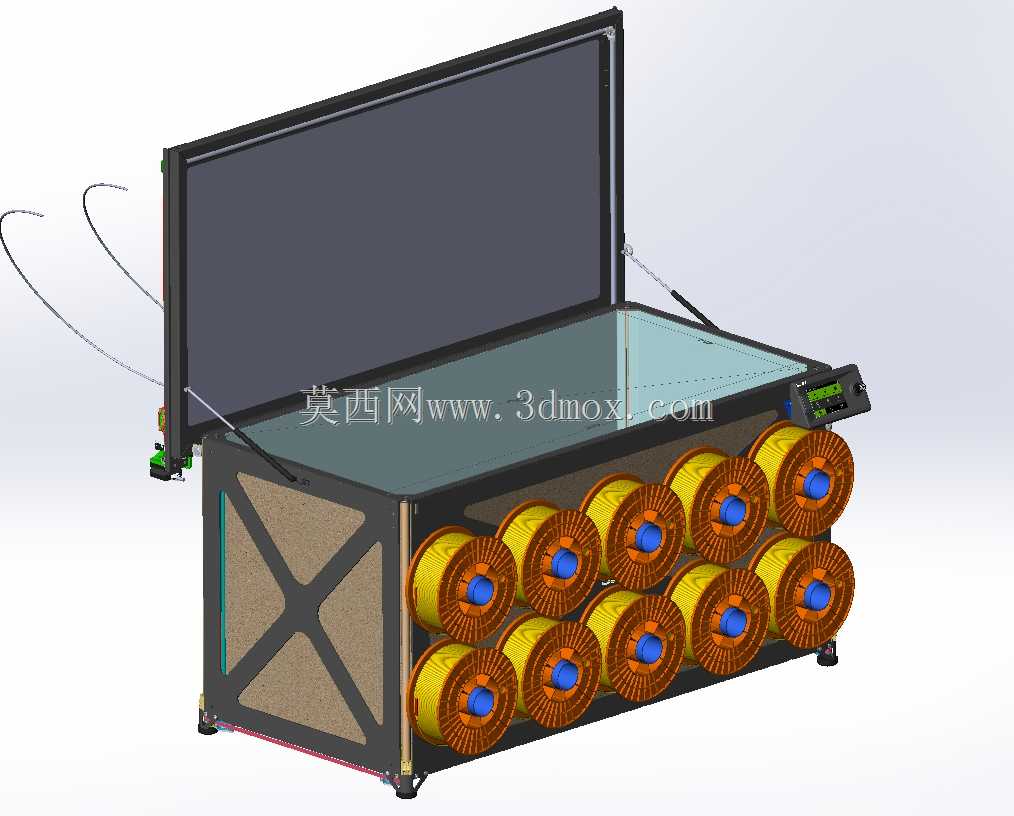

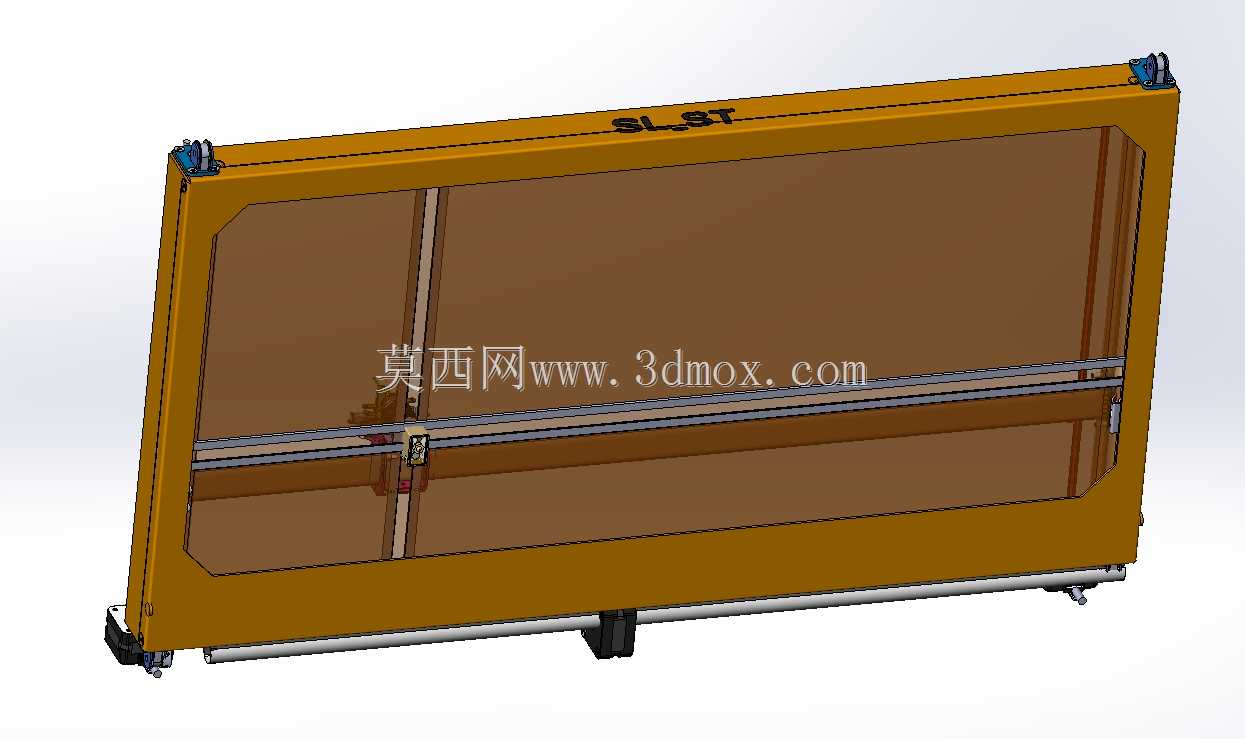

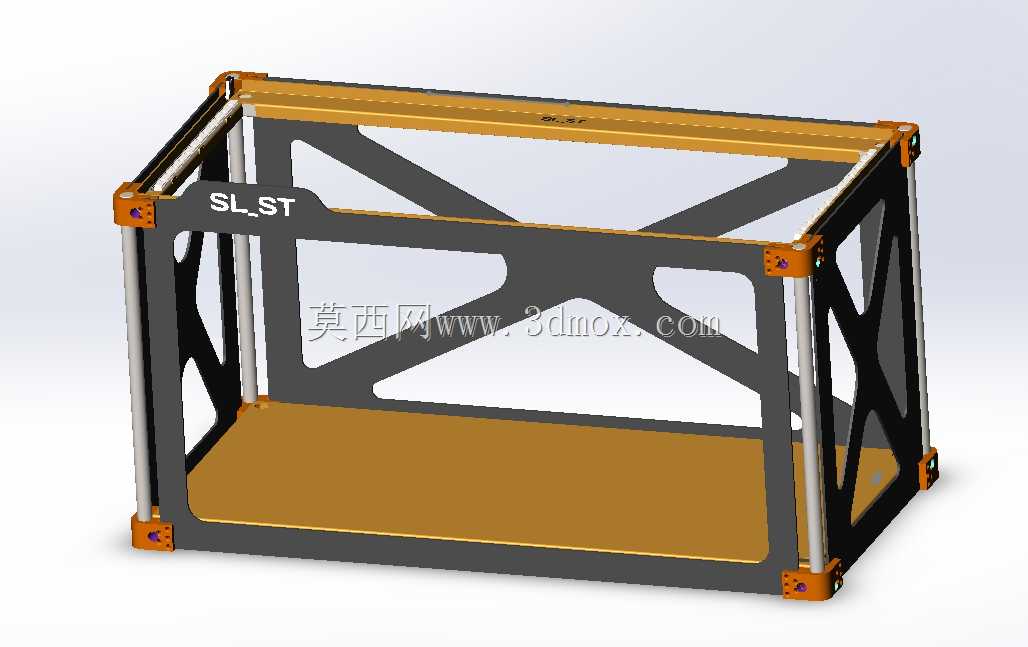

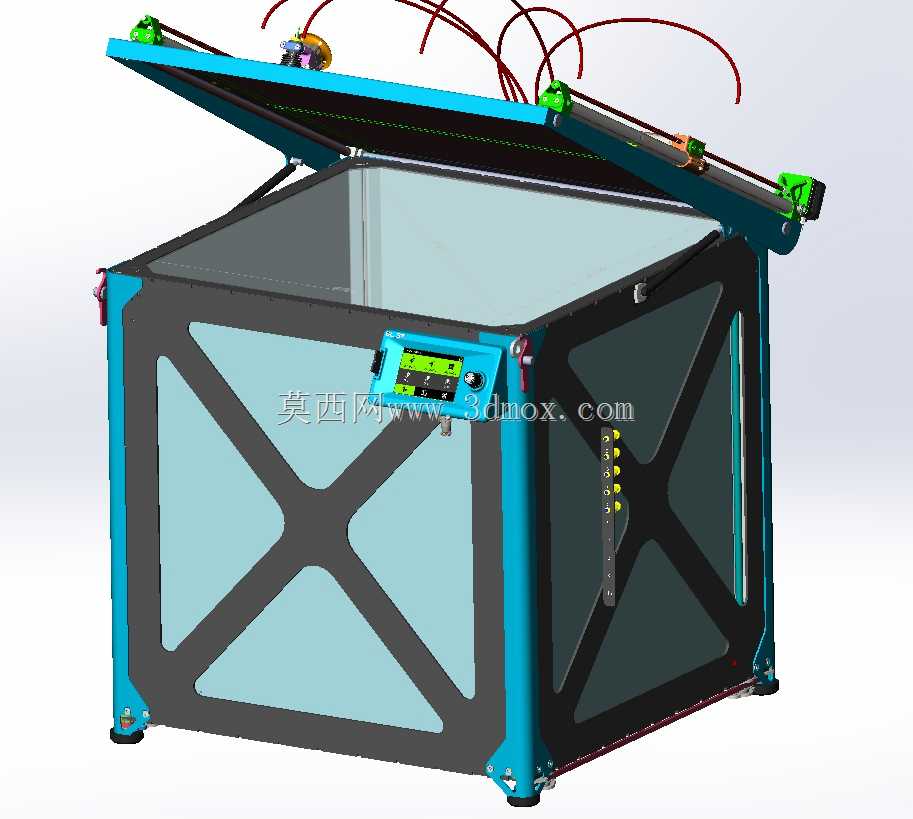

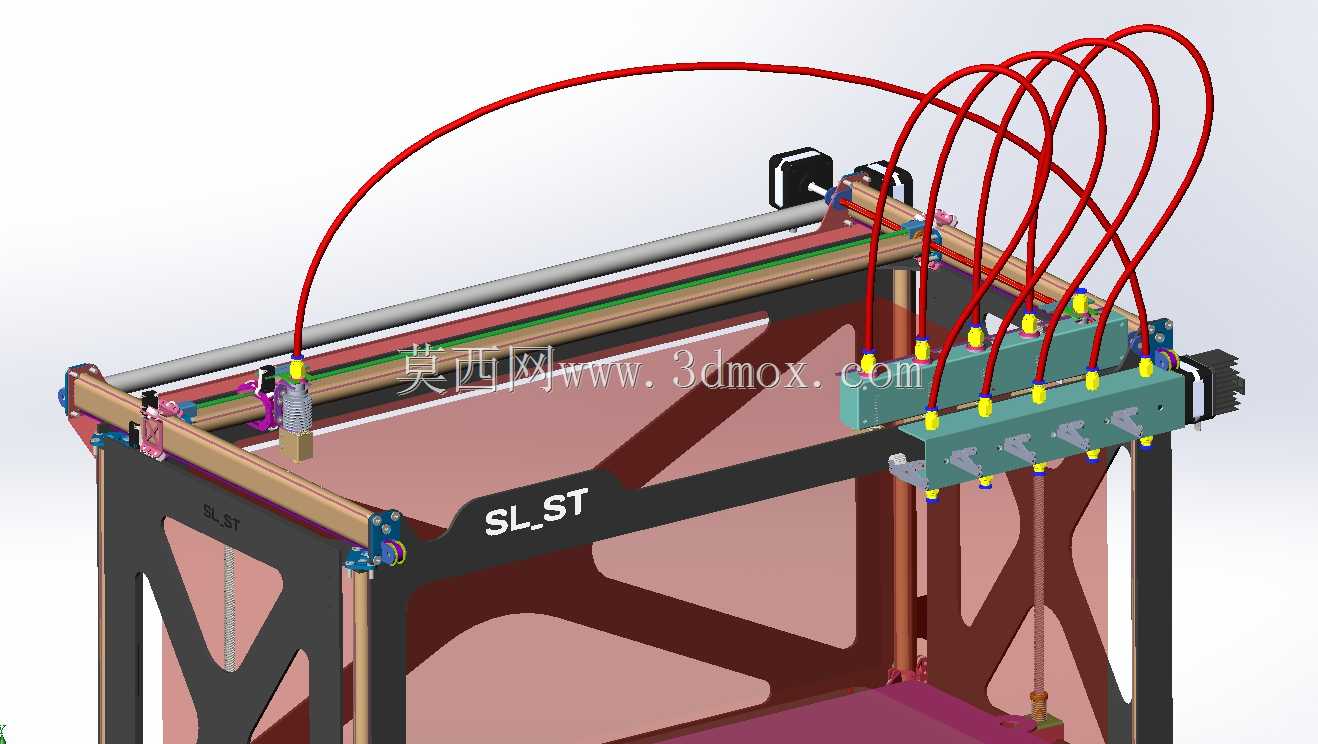

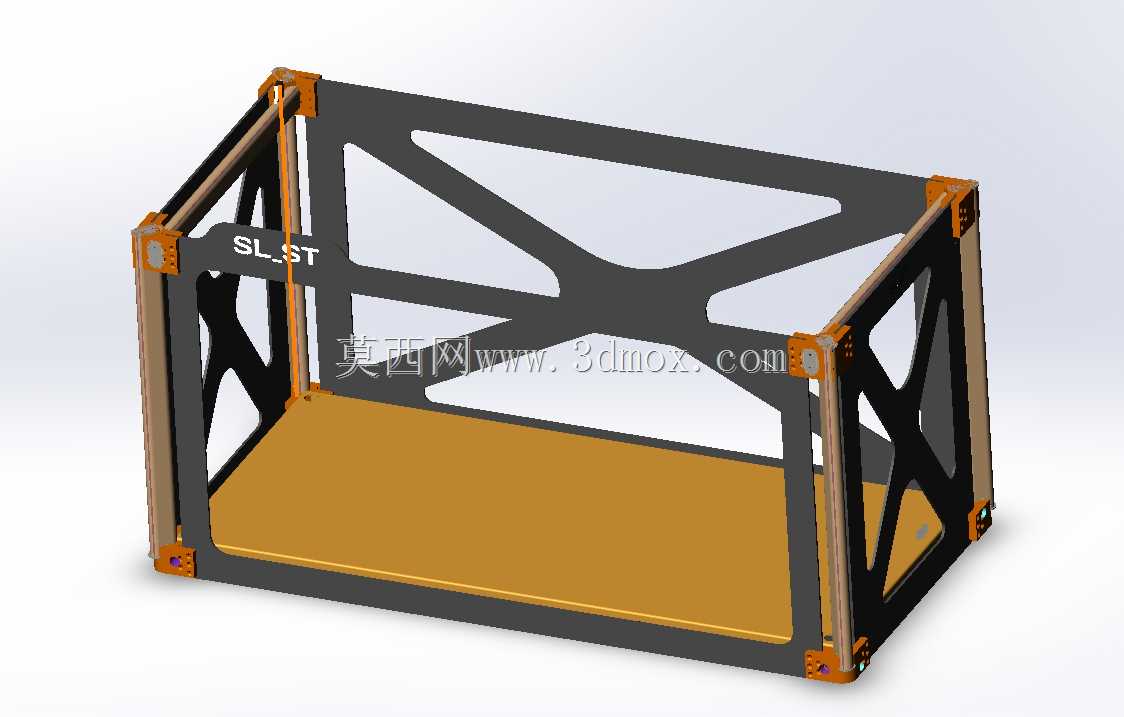

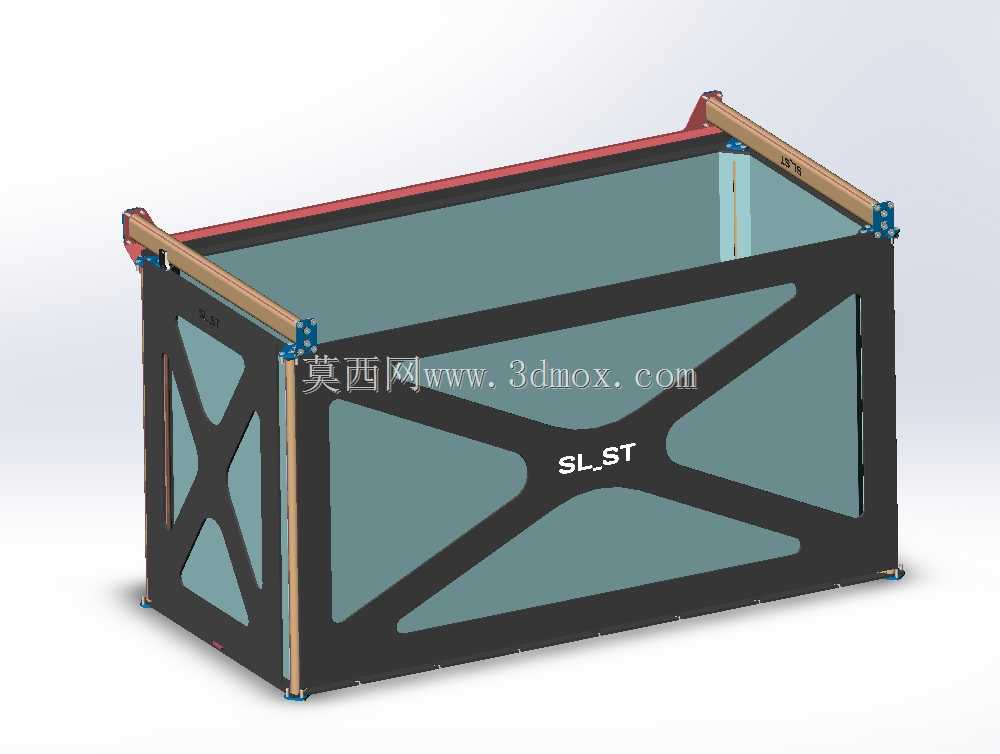

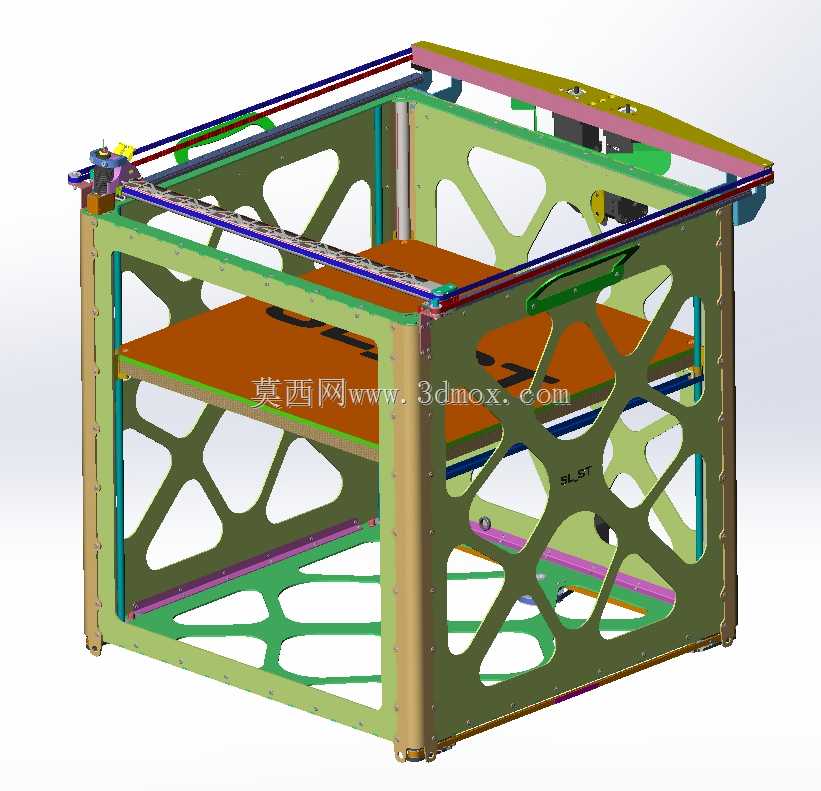

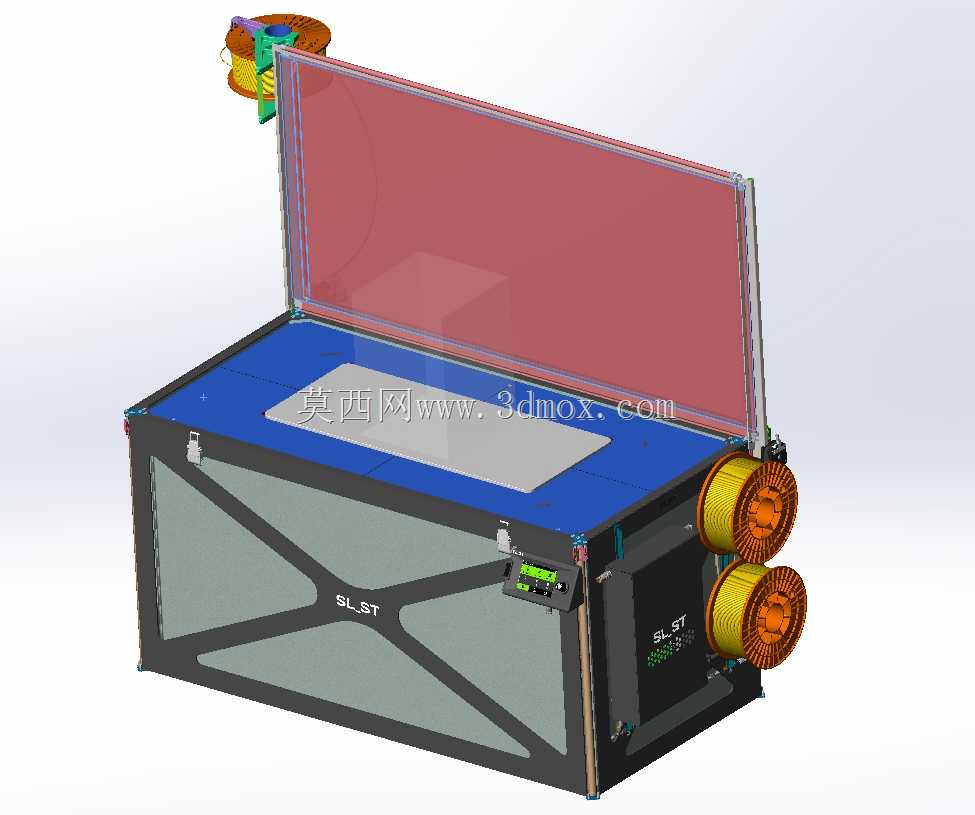

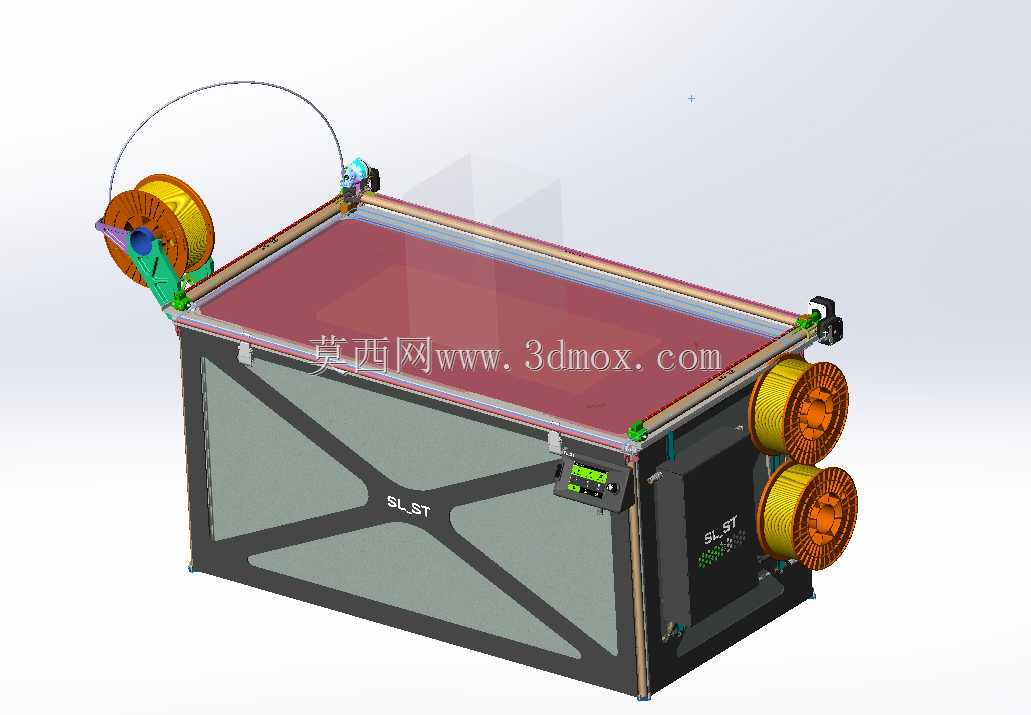

　　机架部分采用标准铝型材拼接的框架结构，型材连接处采用角件加内置螺栓的双重固定方式，保证机架整体的抗扭刚性，避免高速运动时机架出现共振影响打印精度。安装边界上，设备整体的占地尺寸控制在桌面设备的常规范围内，不需要额外预留过大的操作空间，工作台面预留的操作间隙足够完成耗材更换、平台调平、工件取放的常规操作，设备后侧预留了走线与散热风道的空间，贴墙摆放时也不会出现线材挤压、散热不畅的问题。

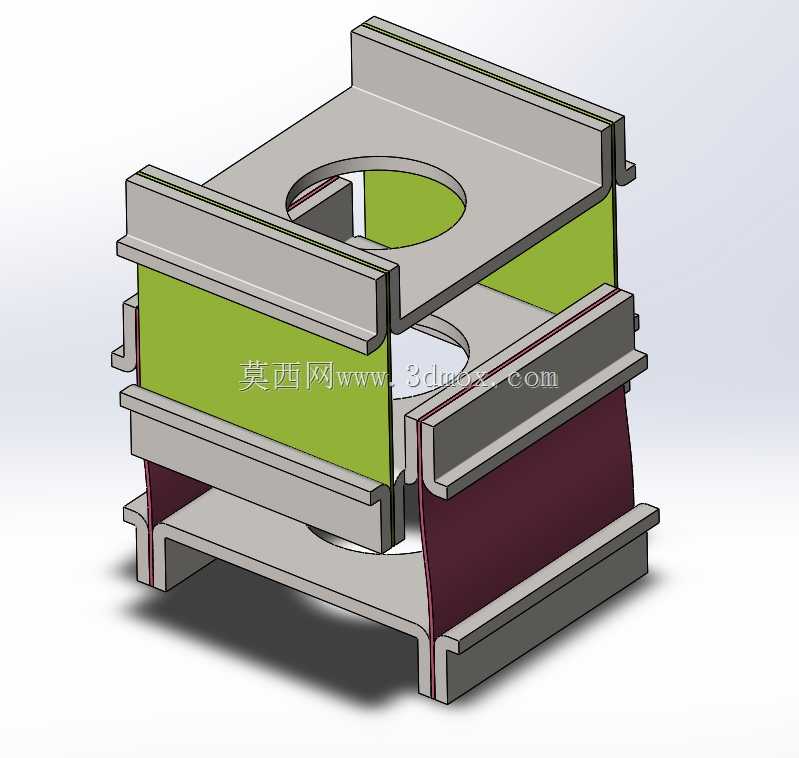

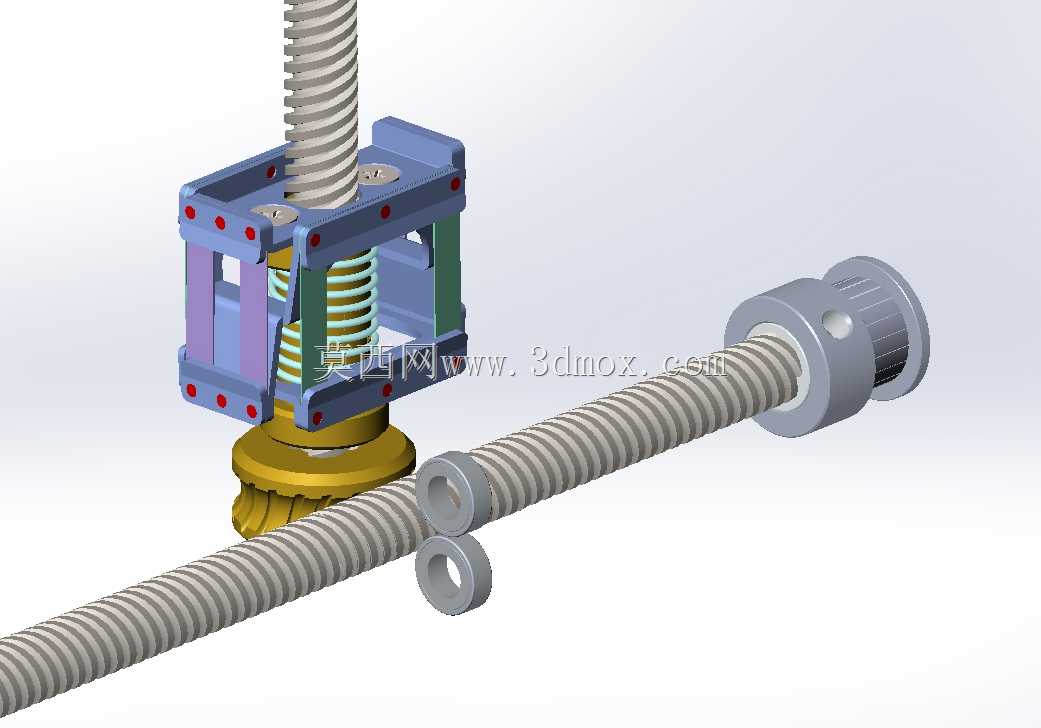

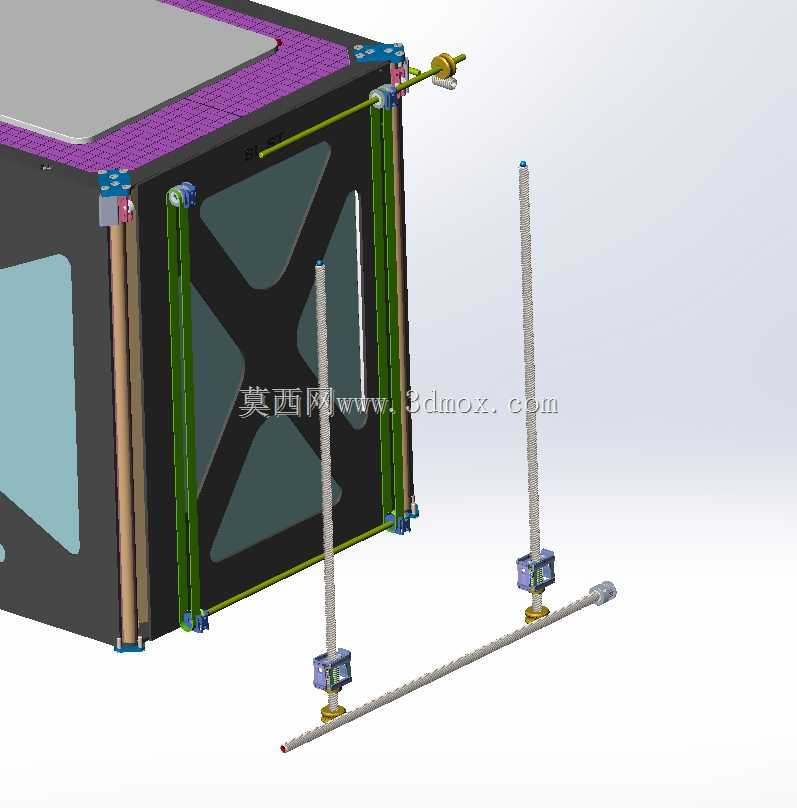

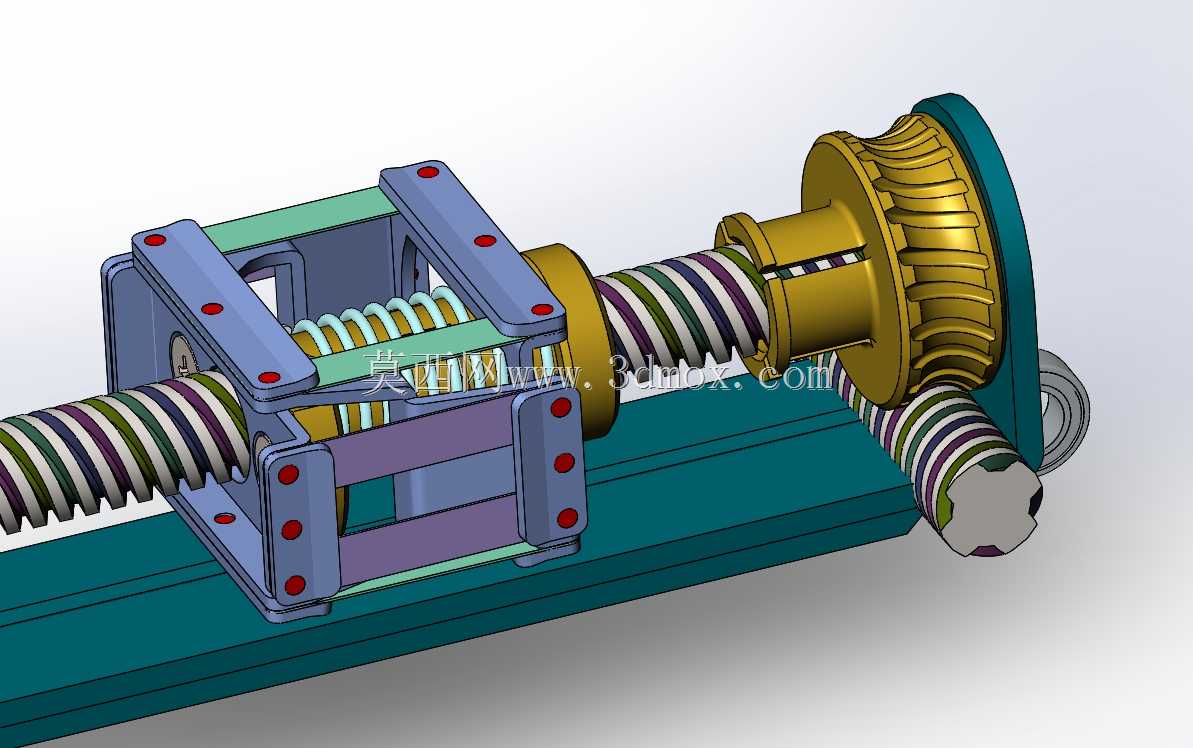

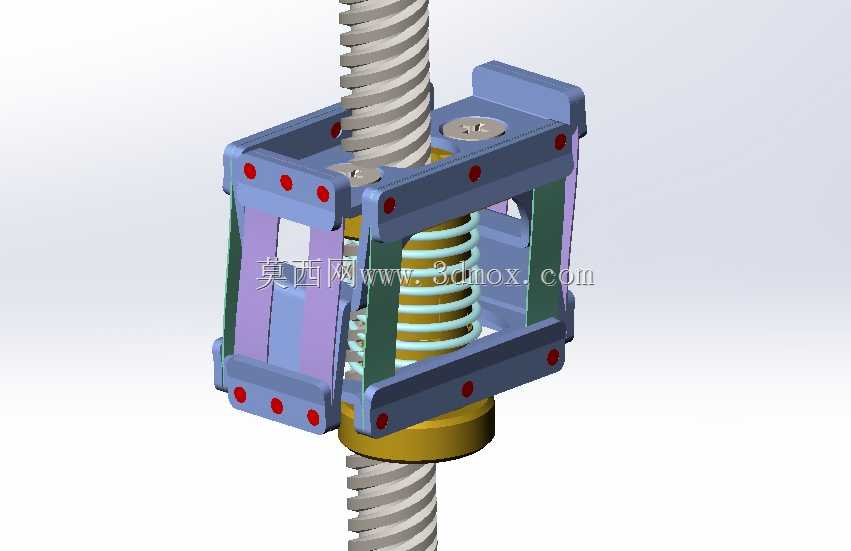

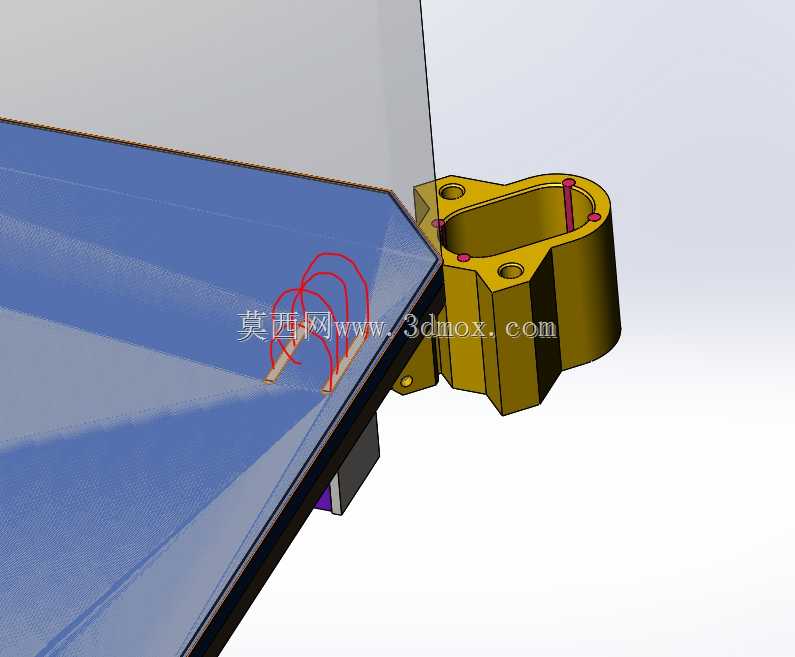

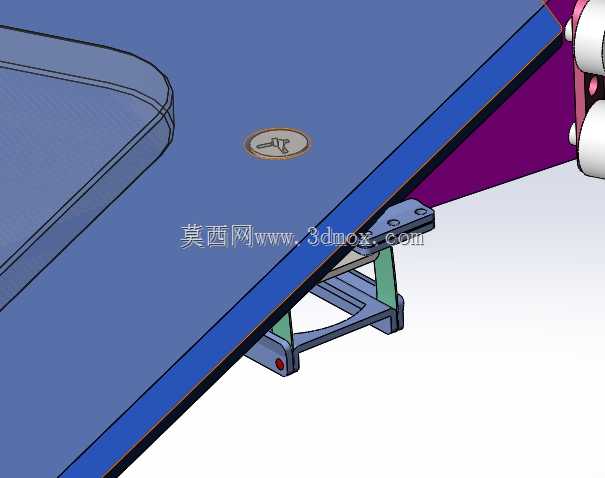

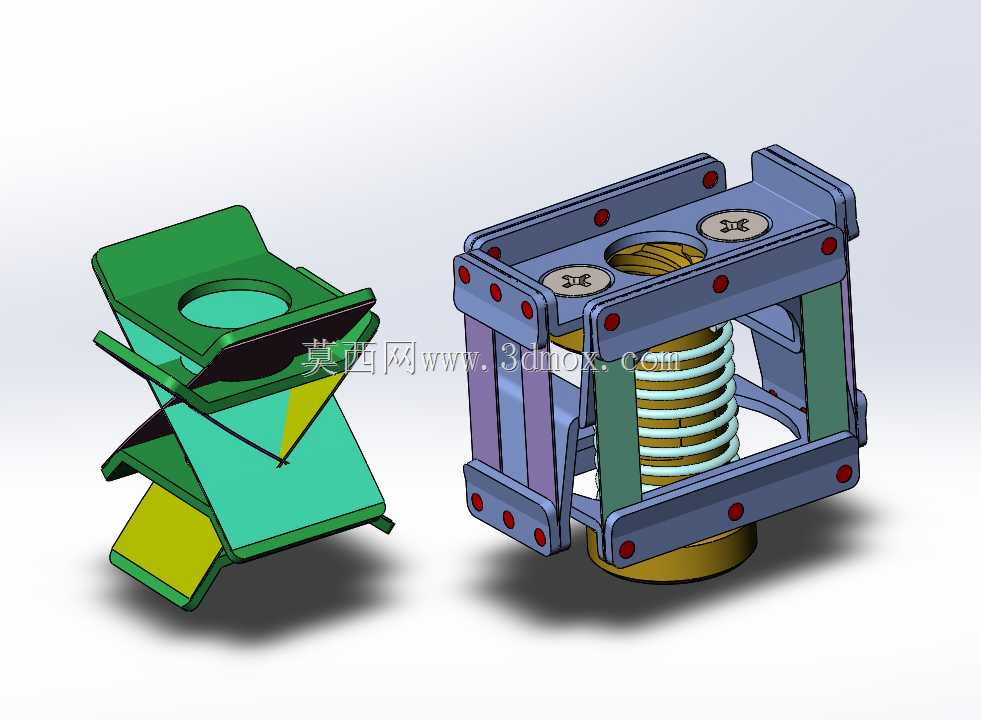

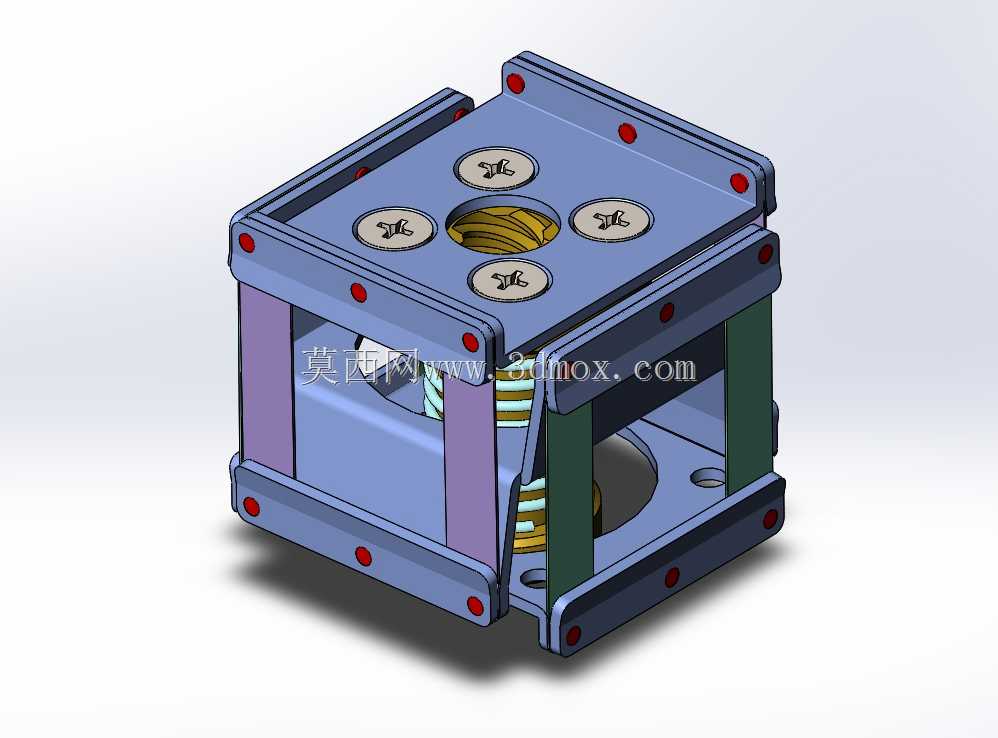

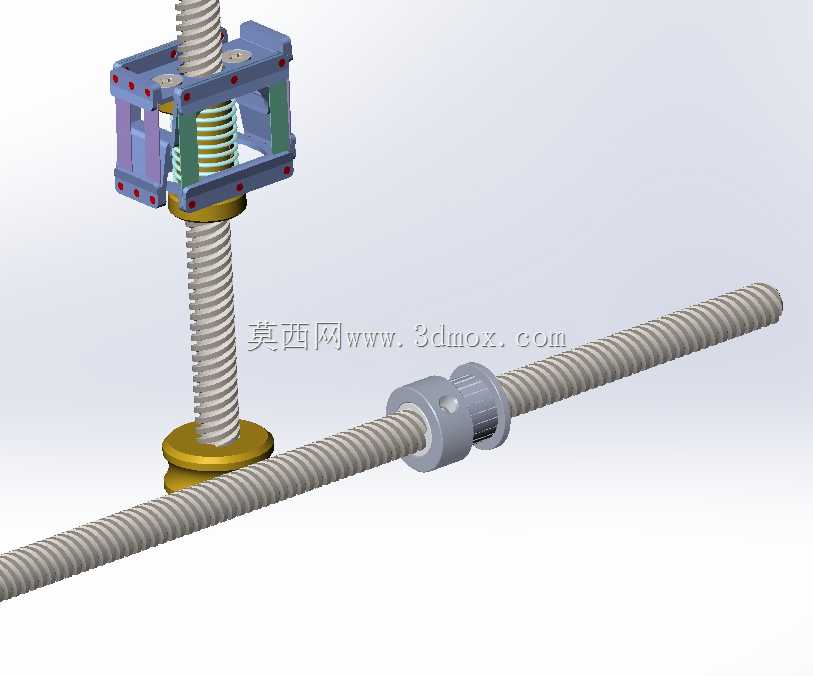

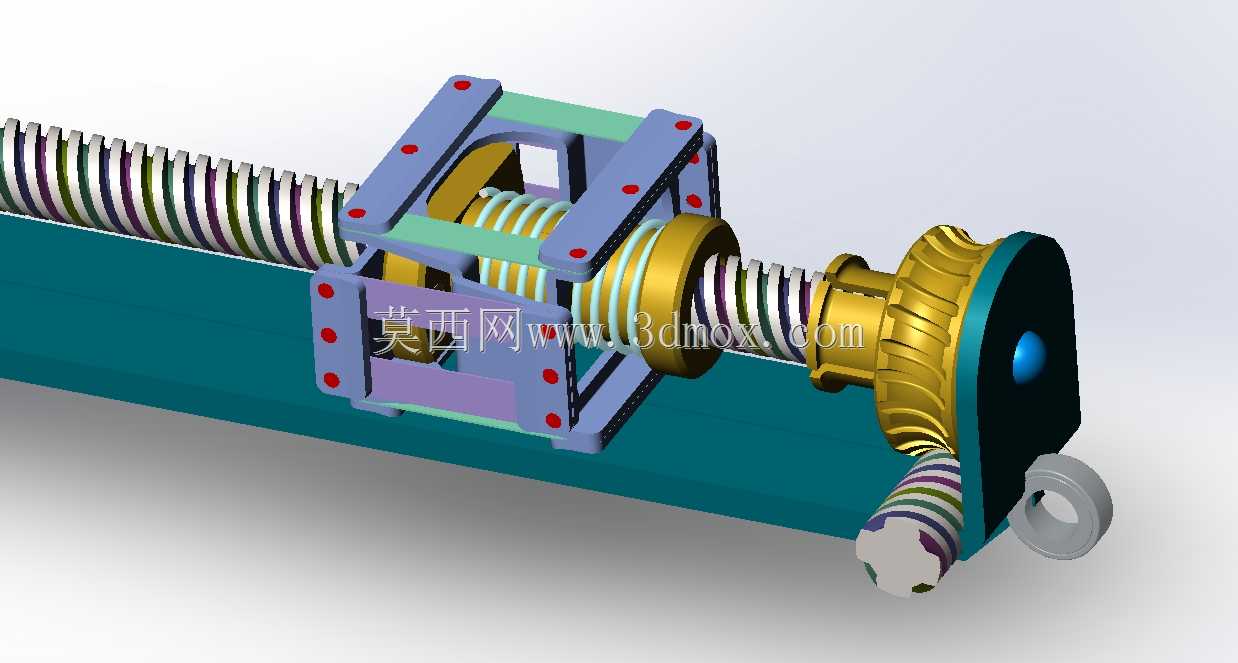

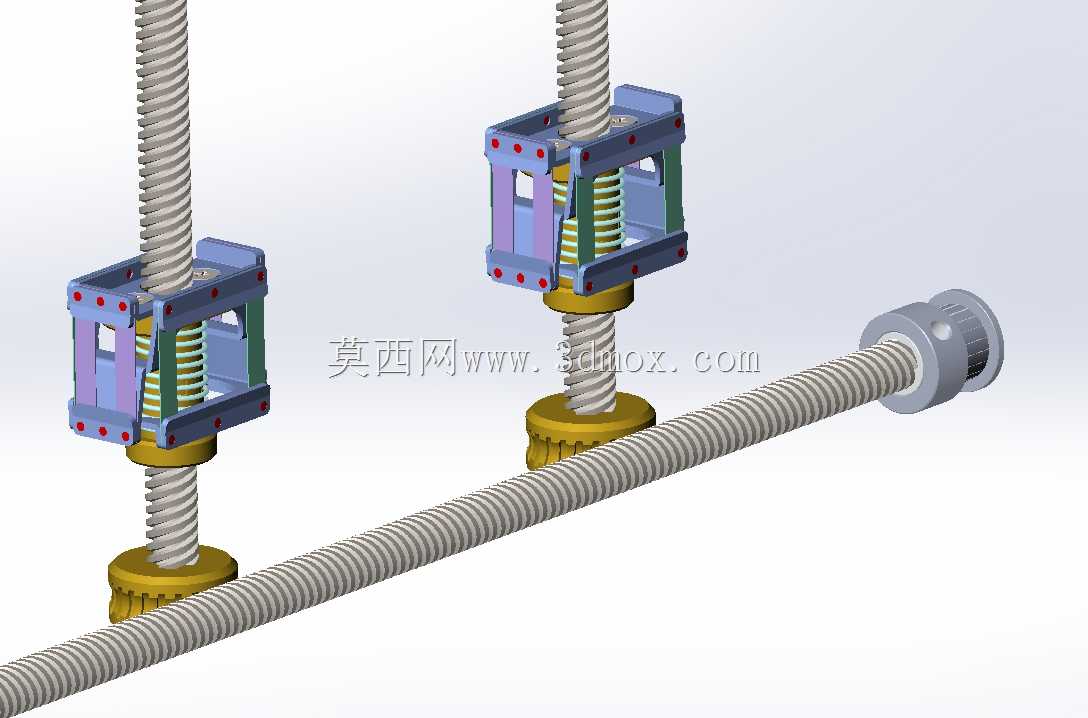

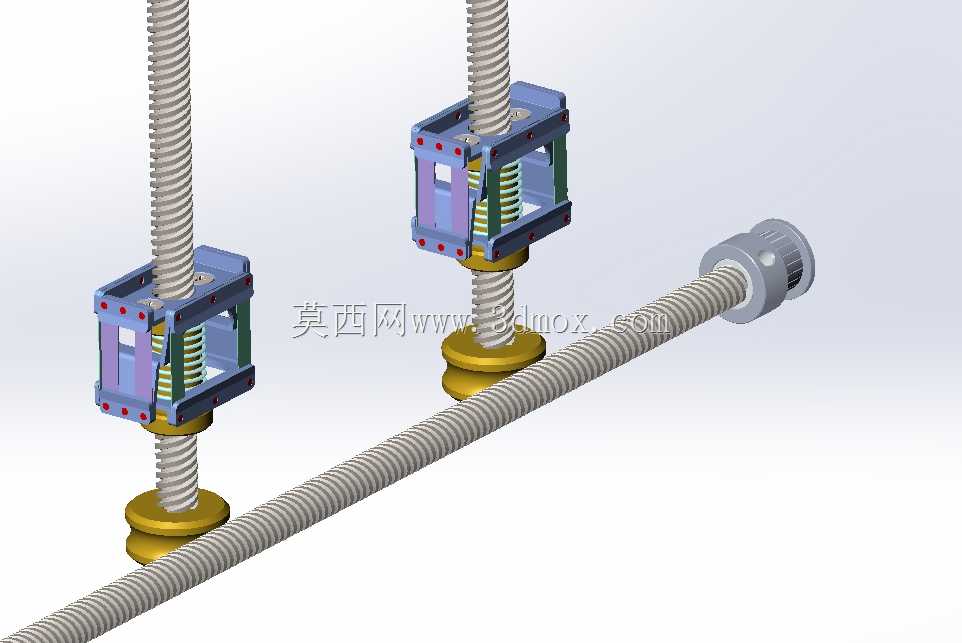

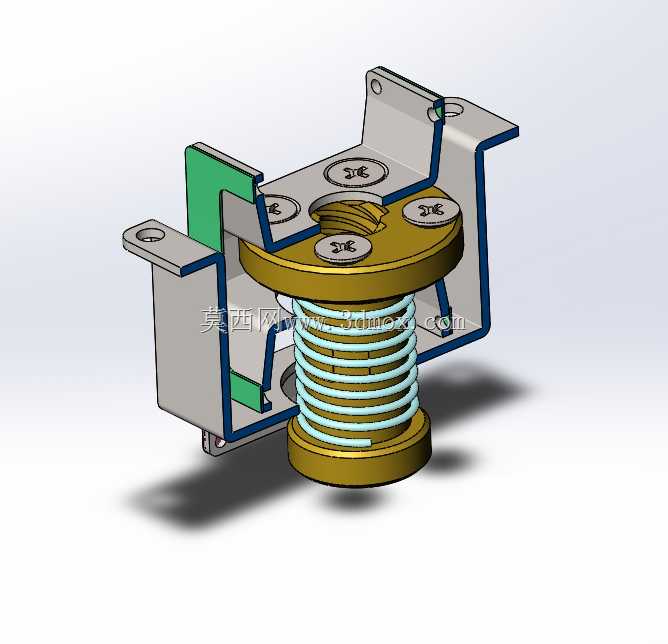

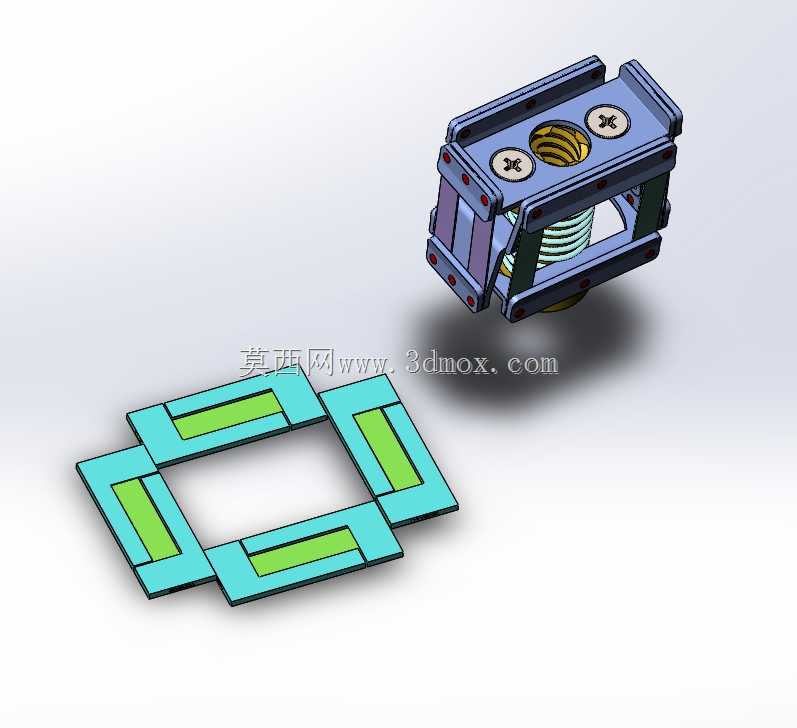

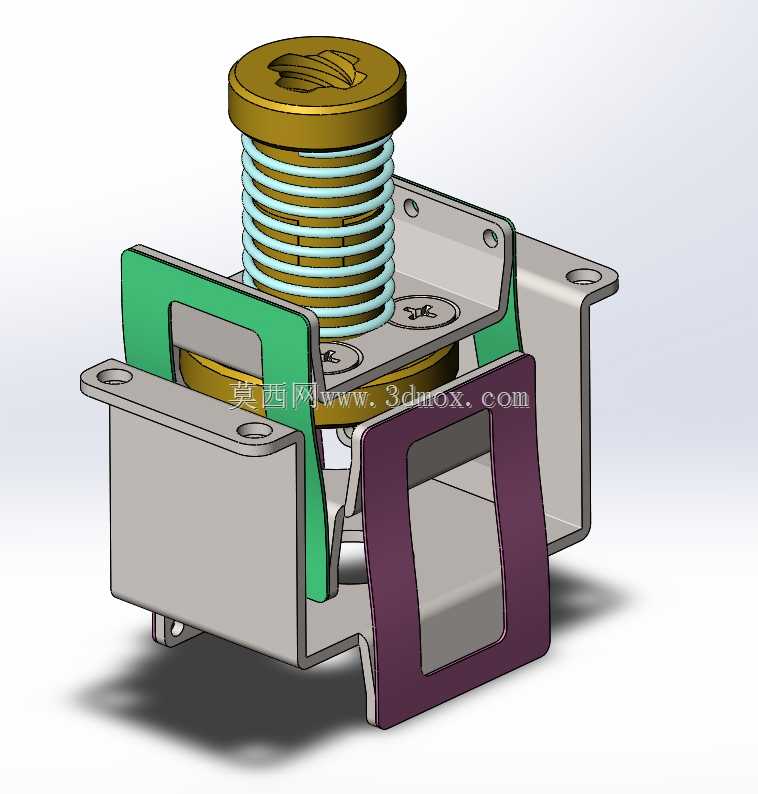

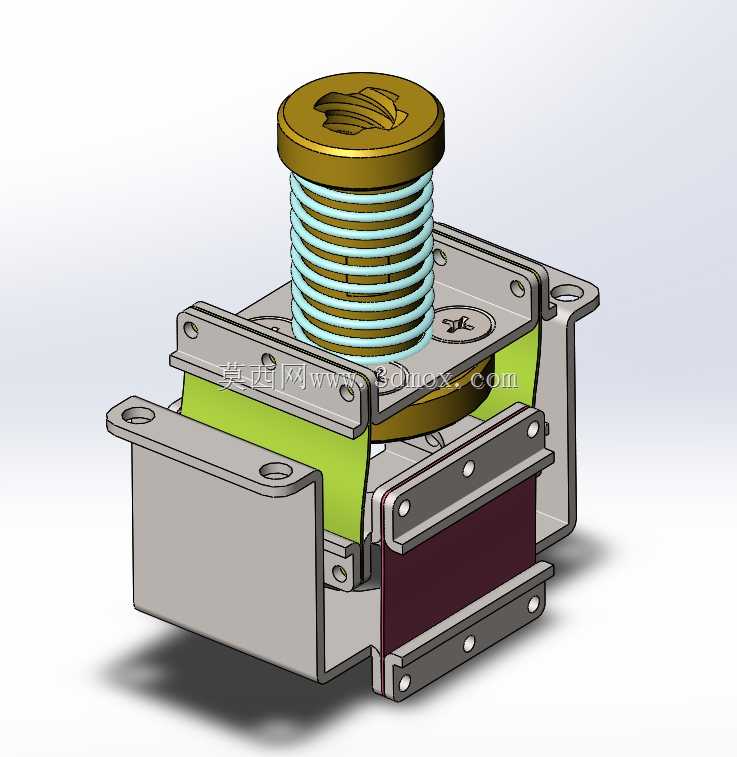

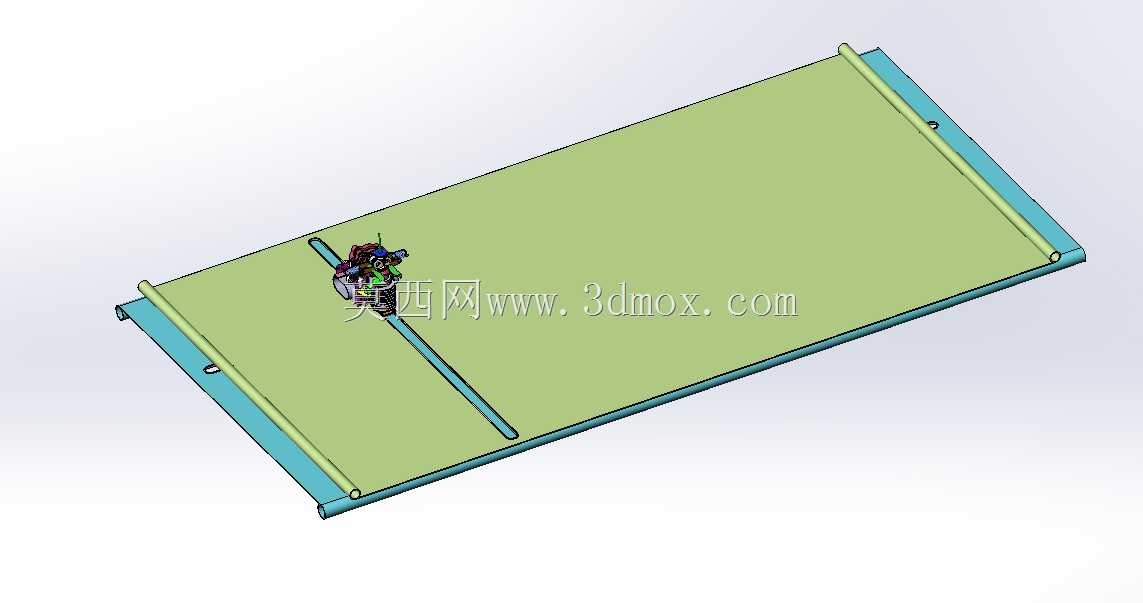

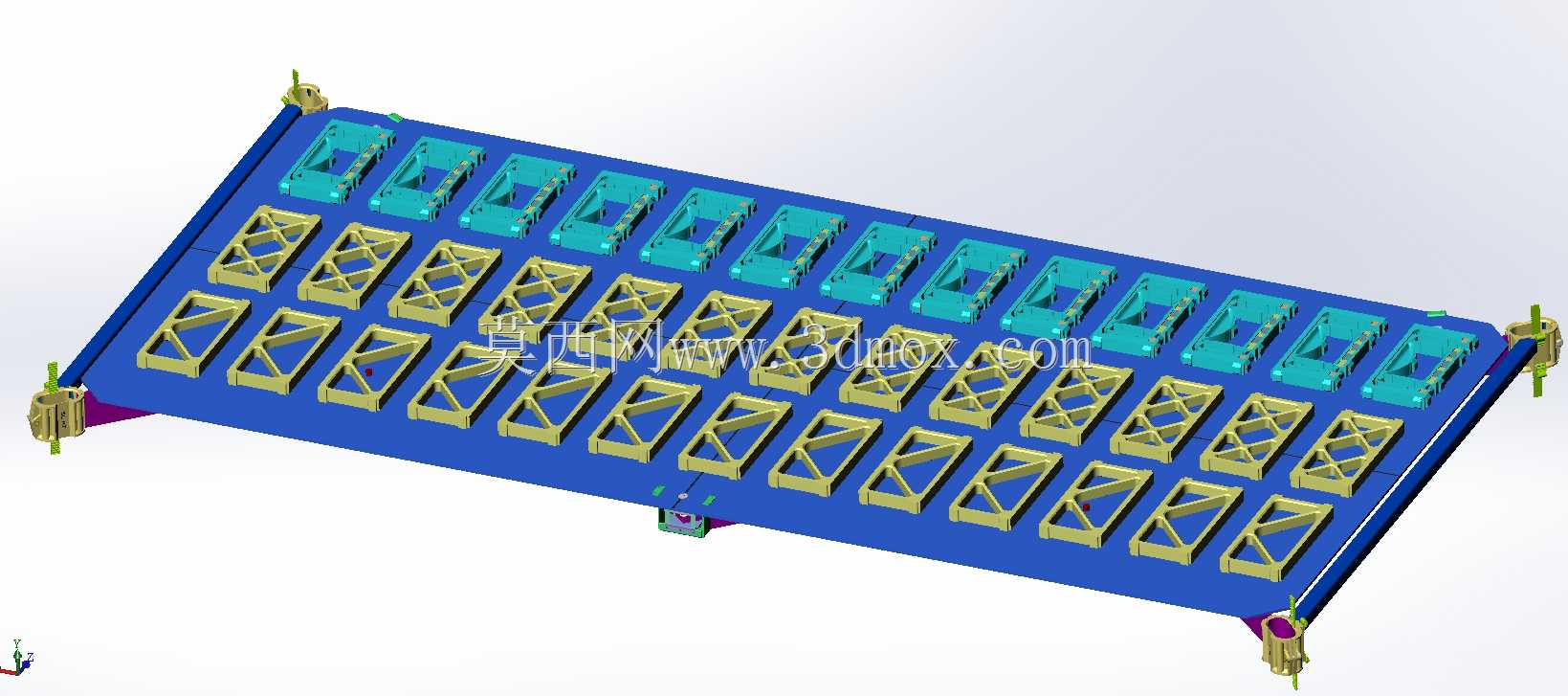

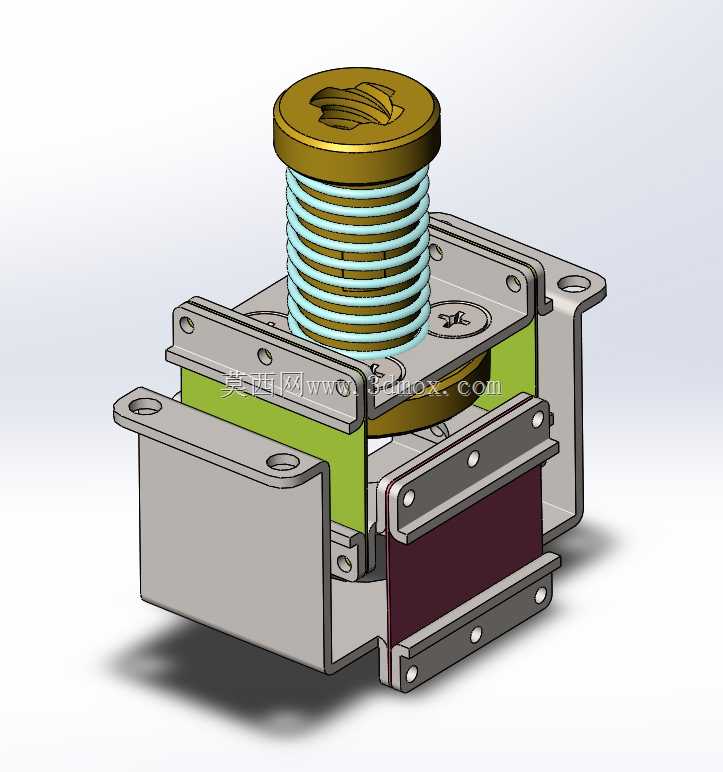

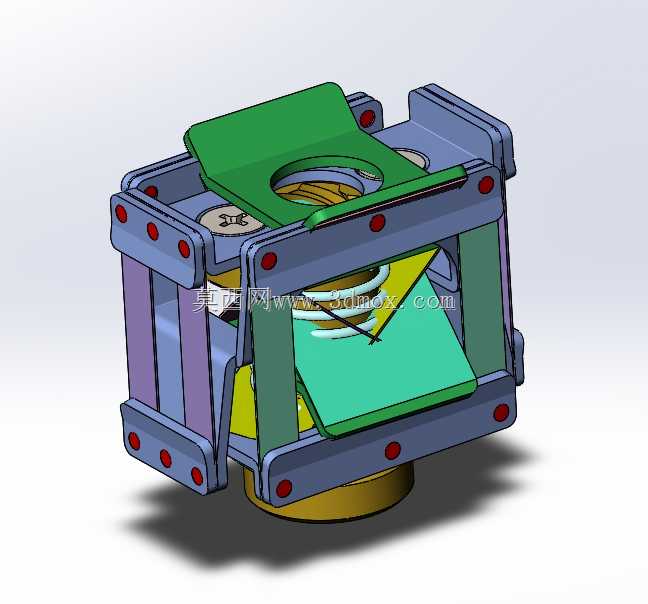

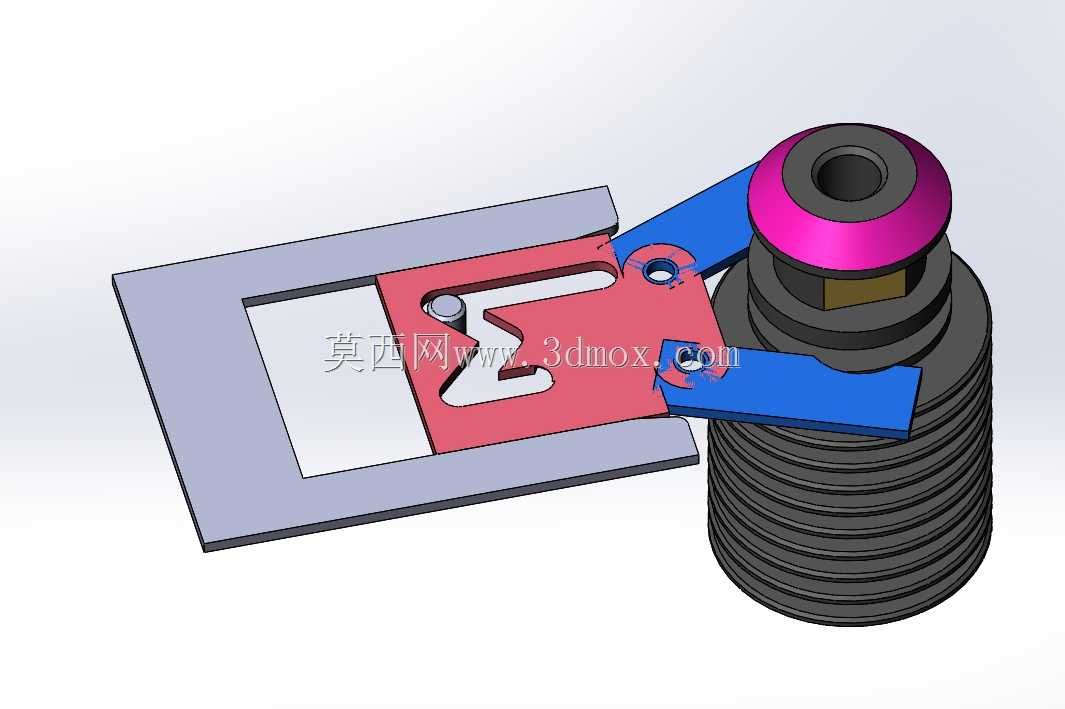

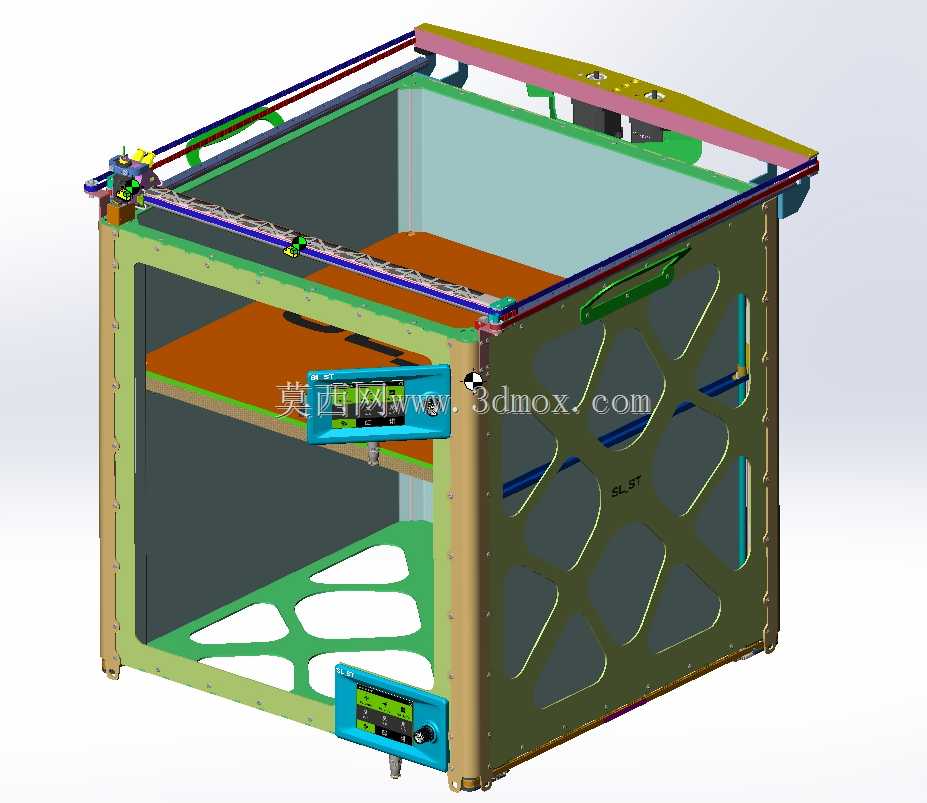

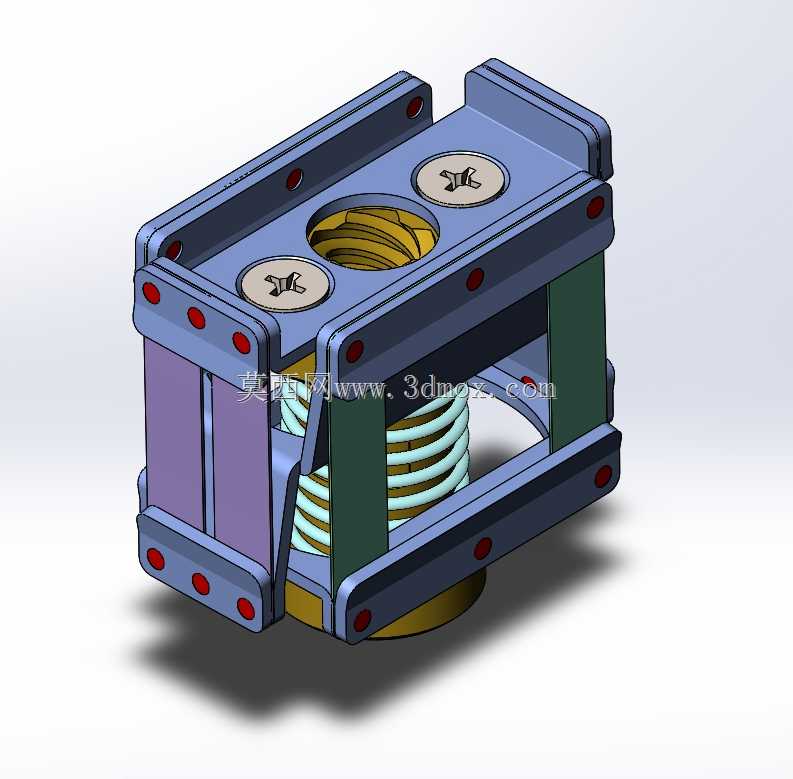

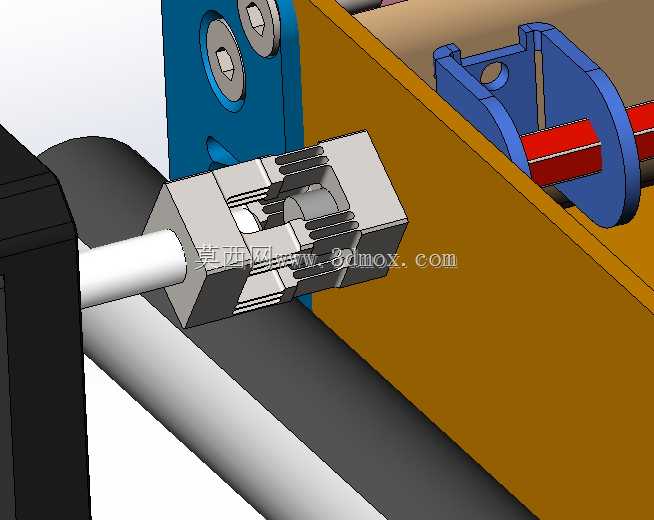

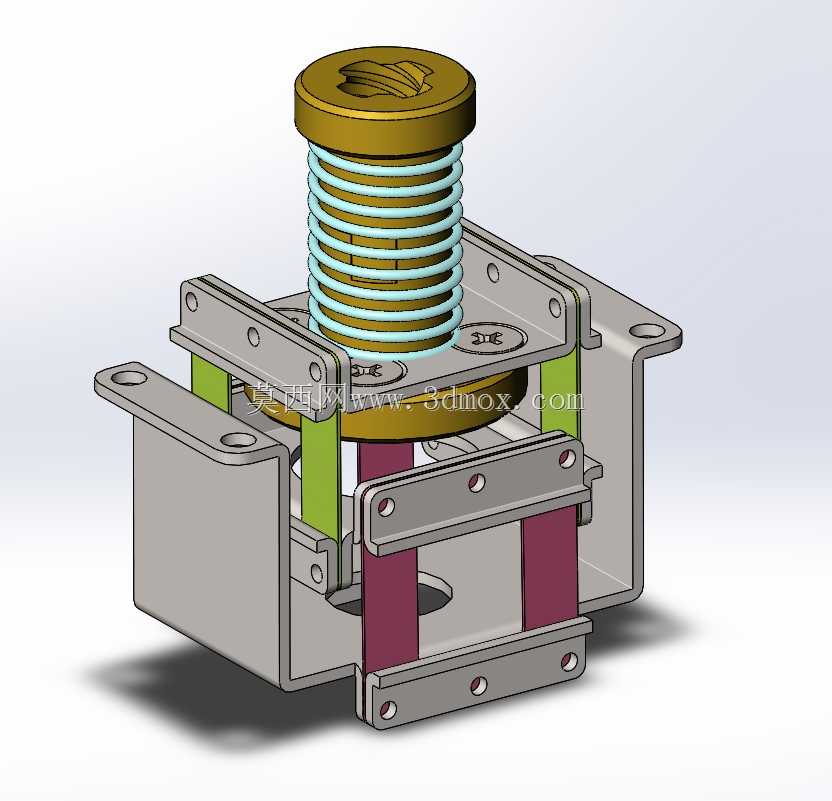

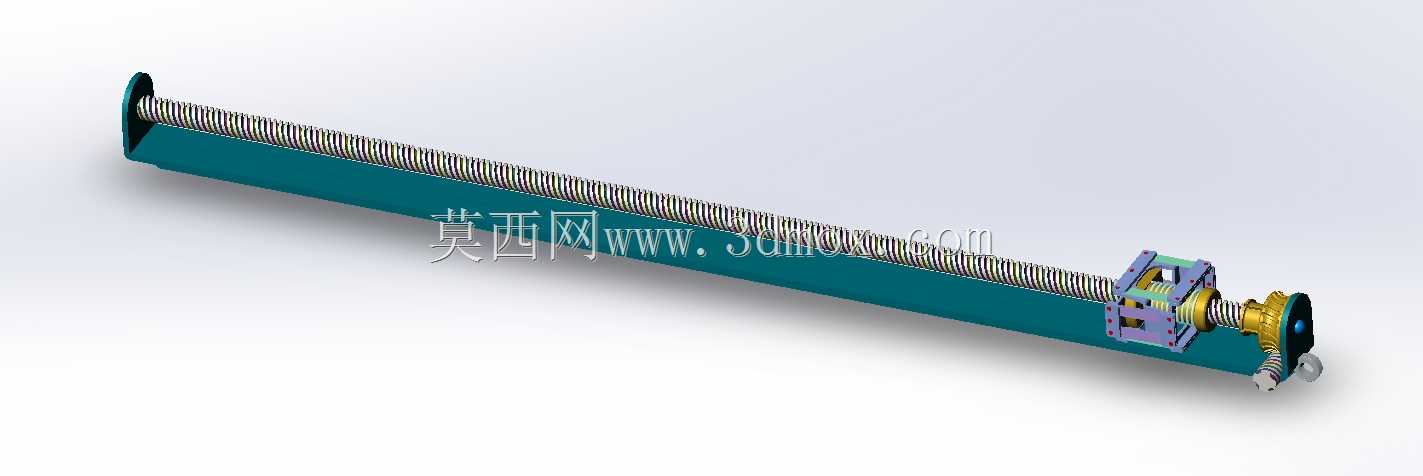

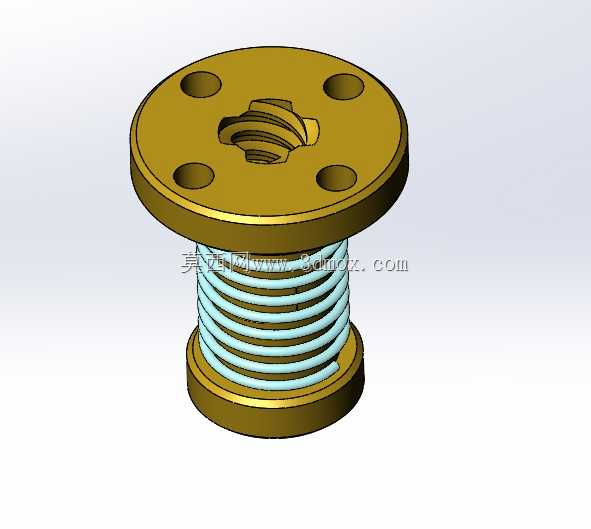

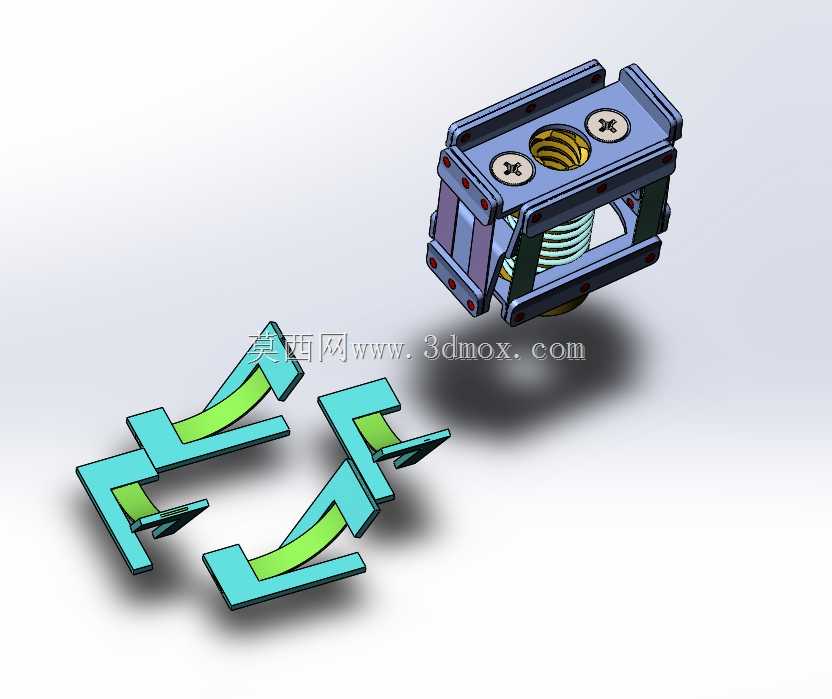

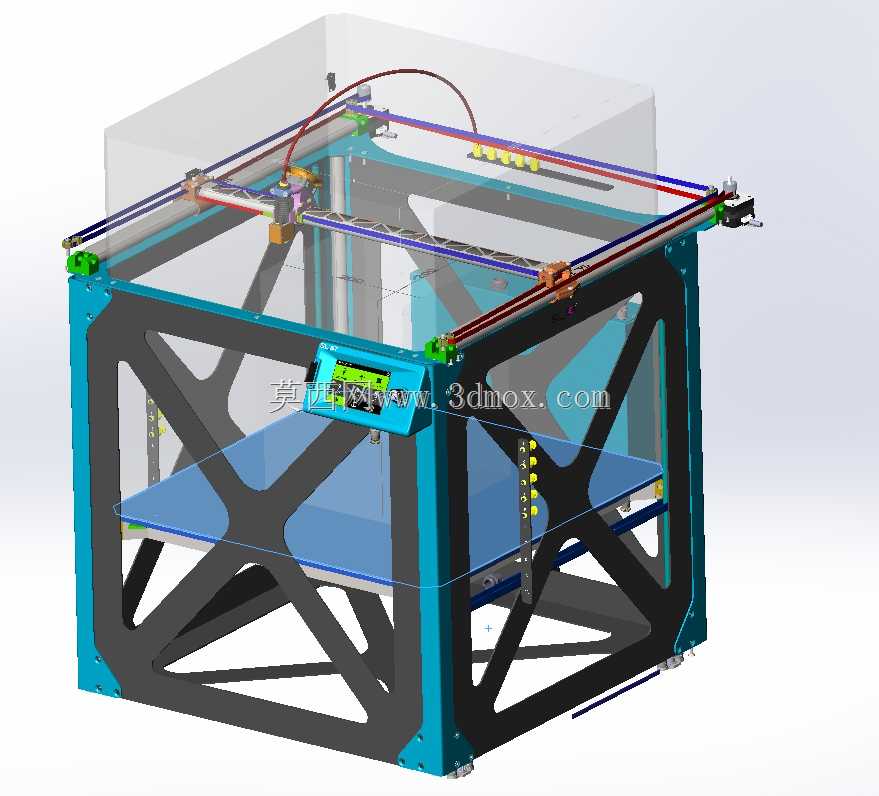

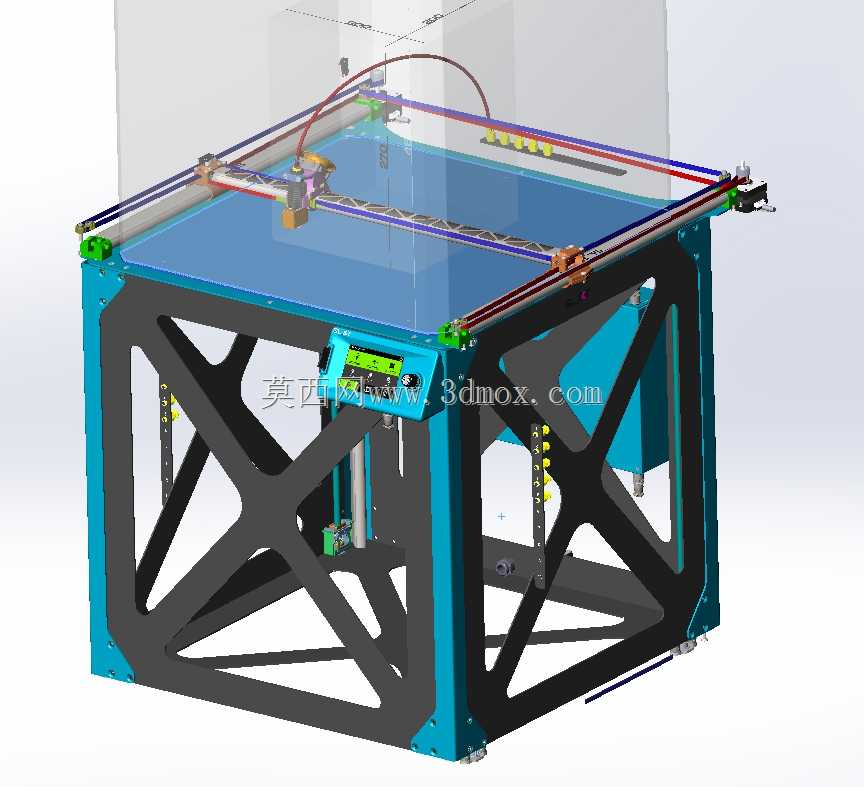

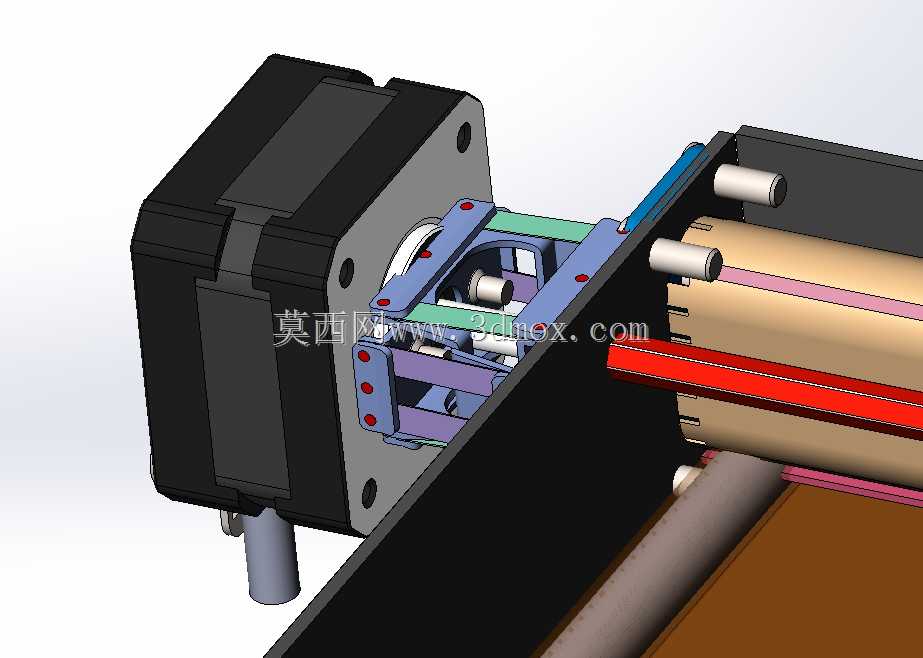

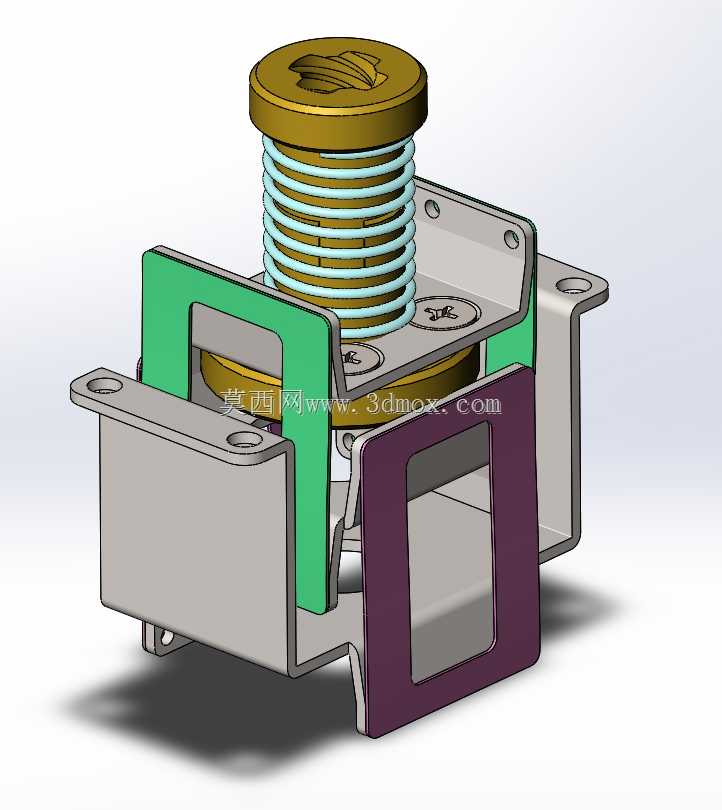

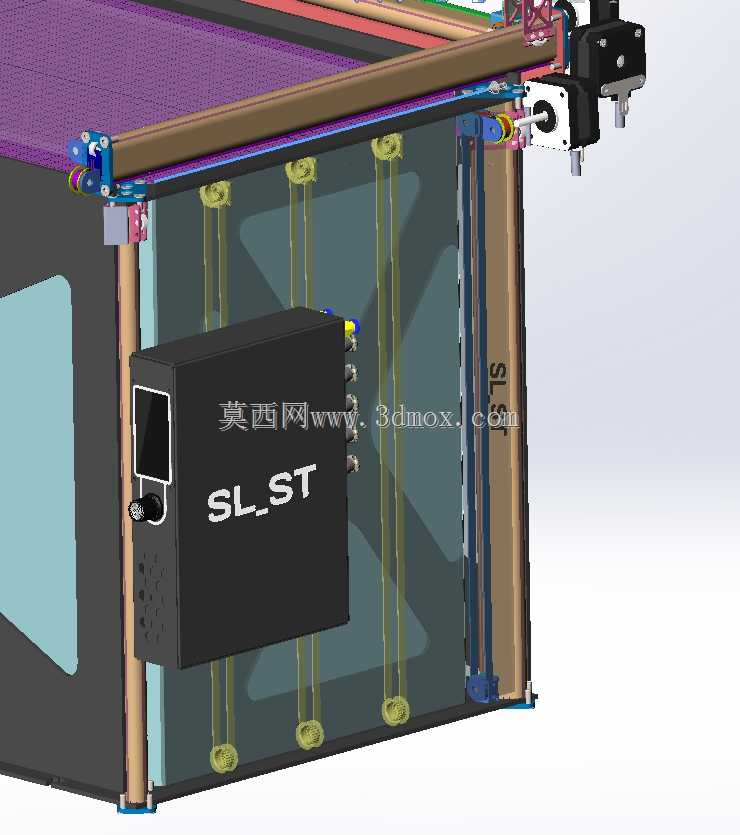

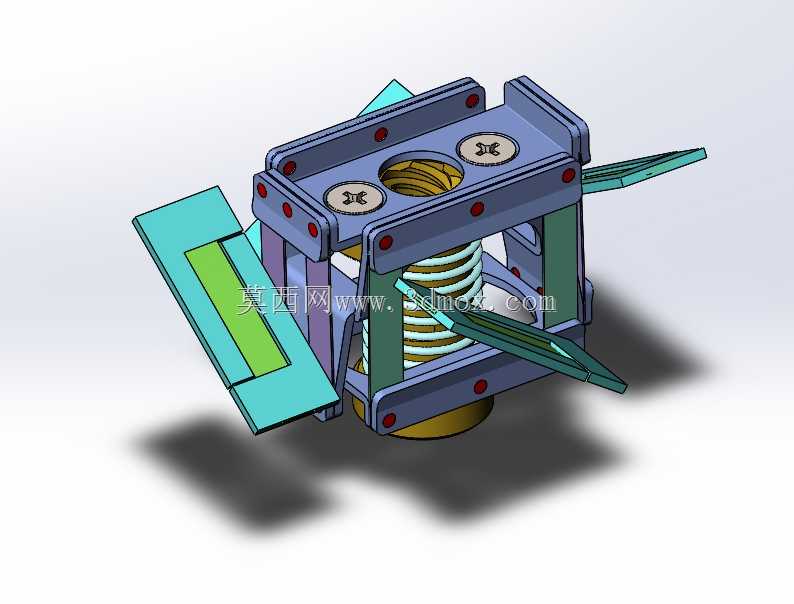

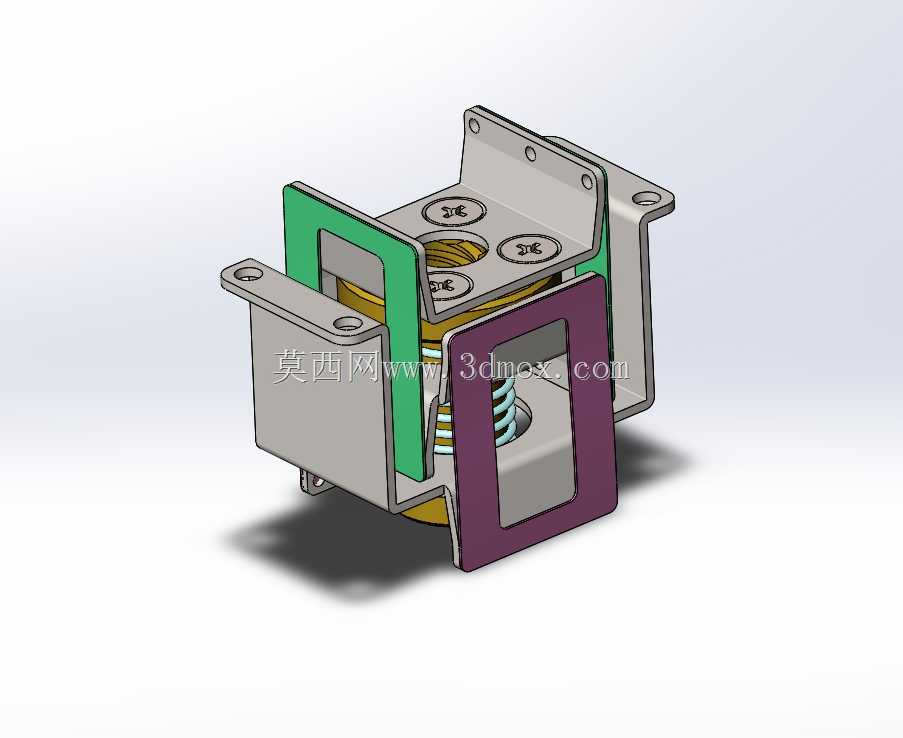

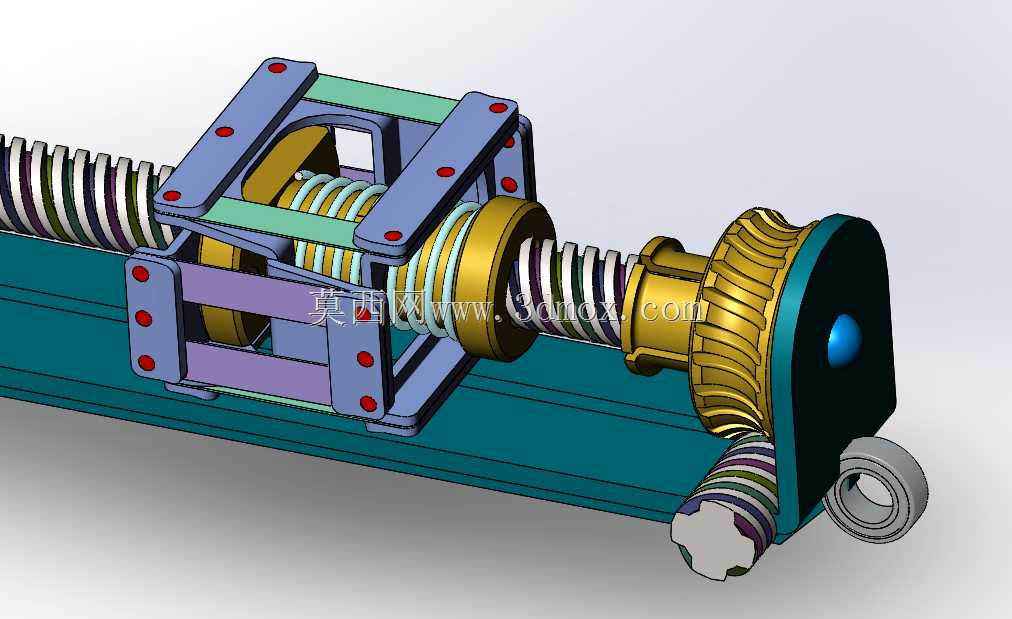

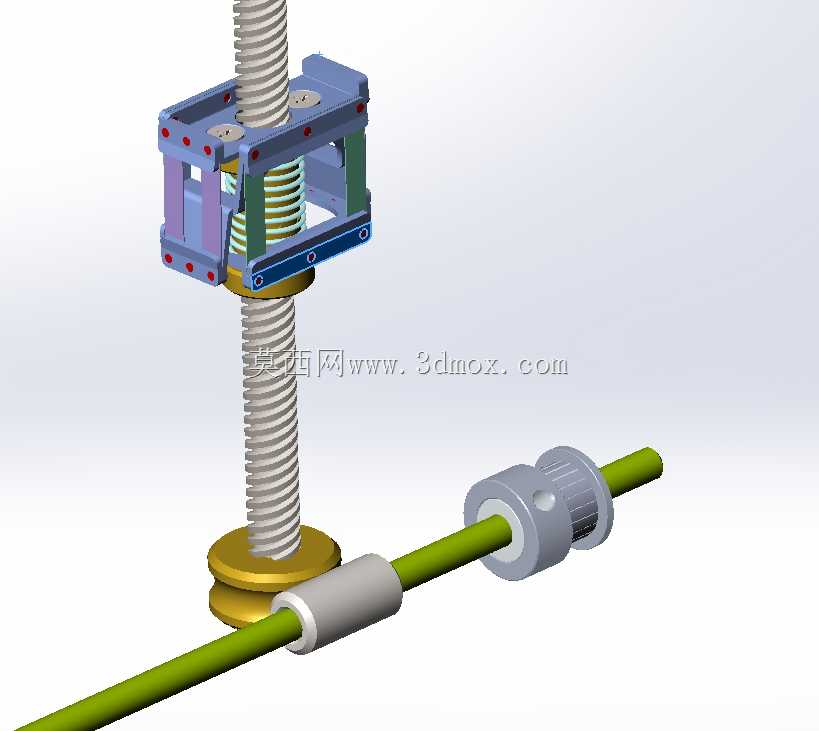

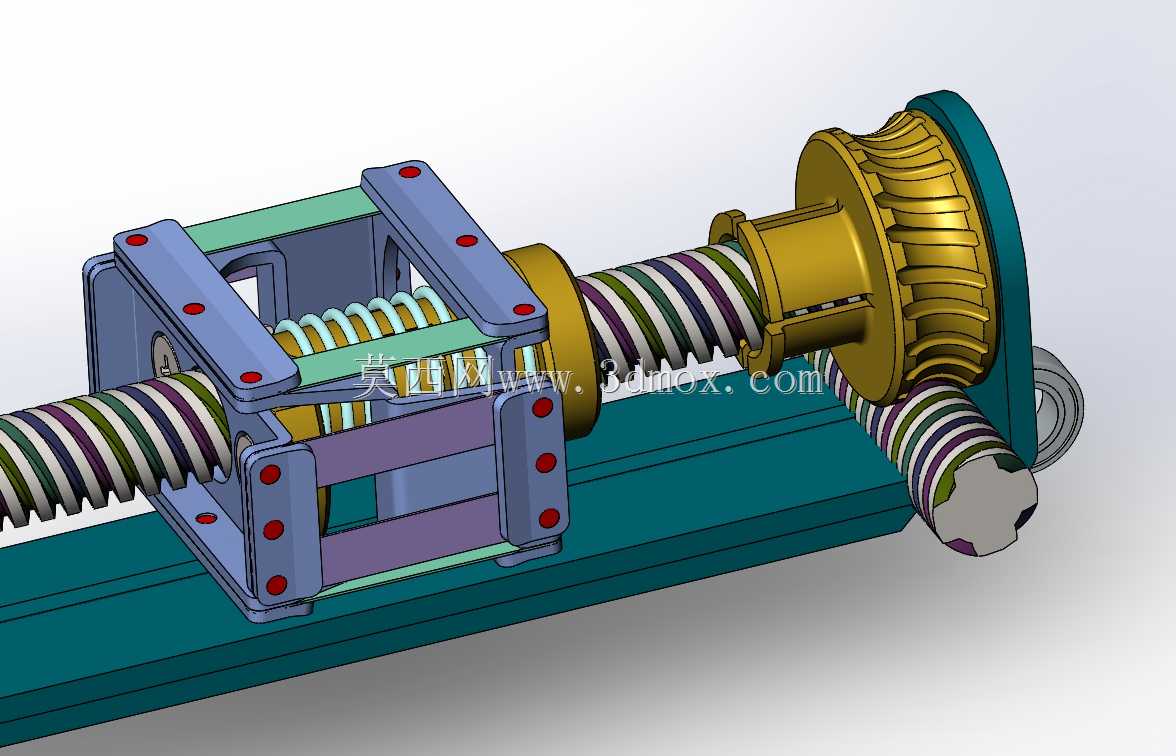

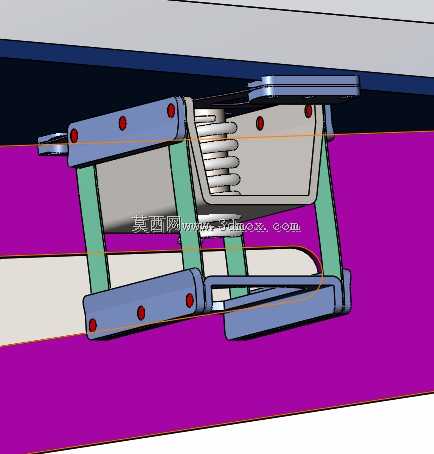

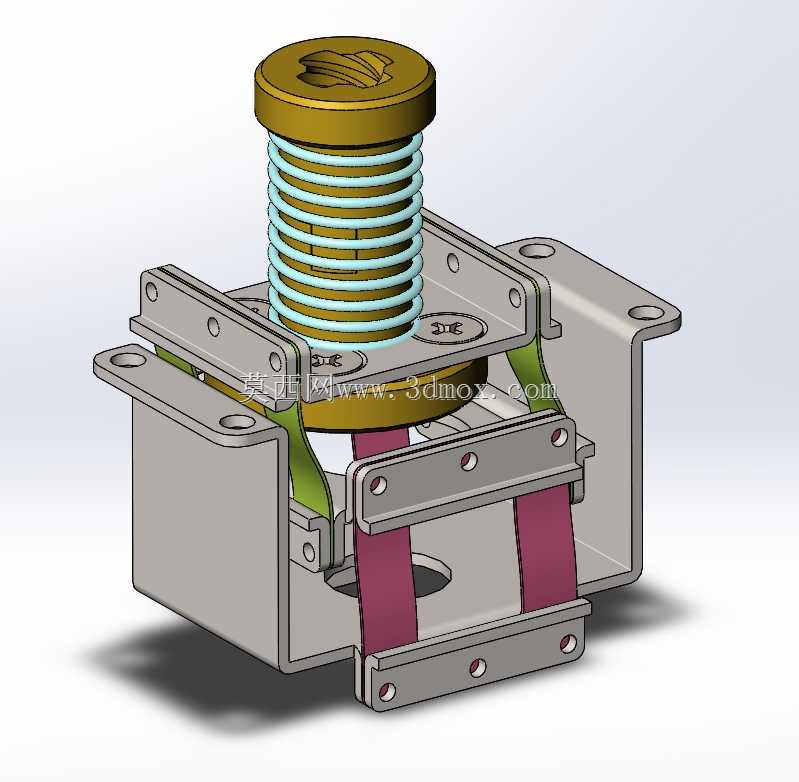

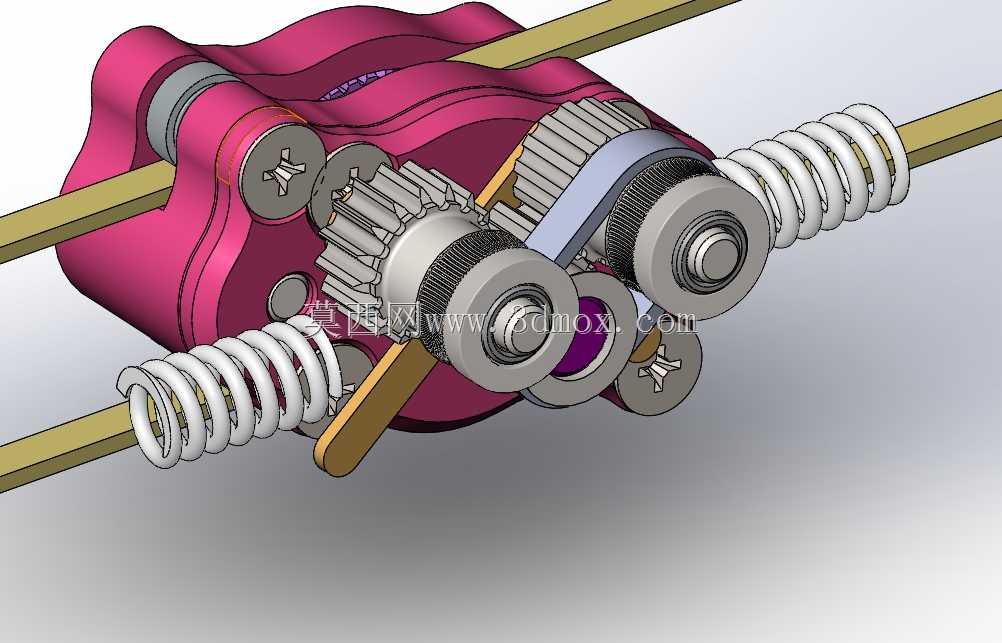

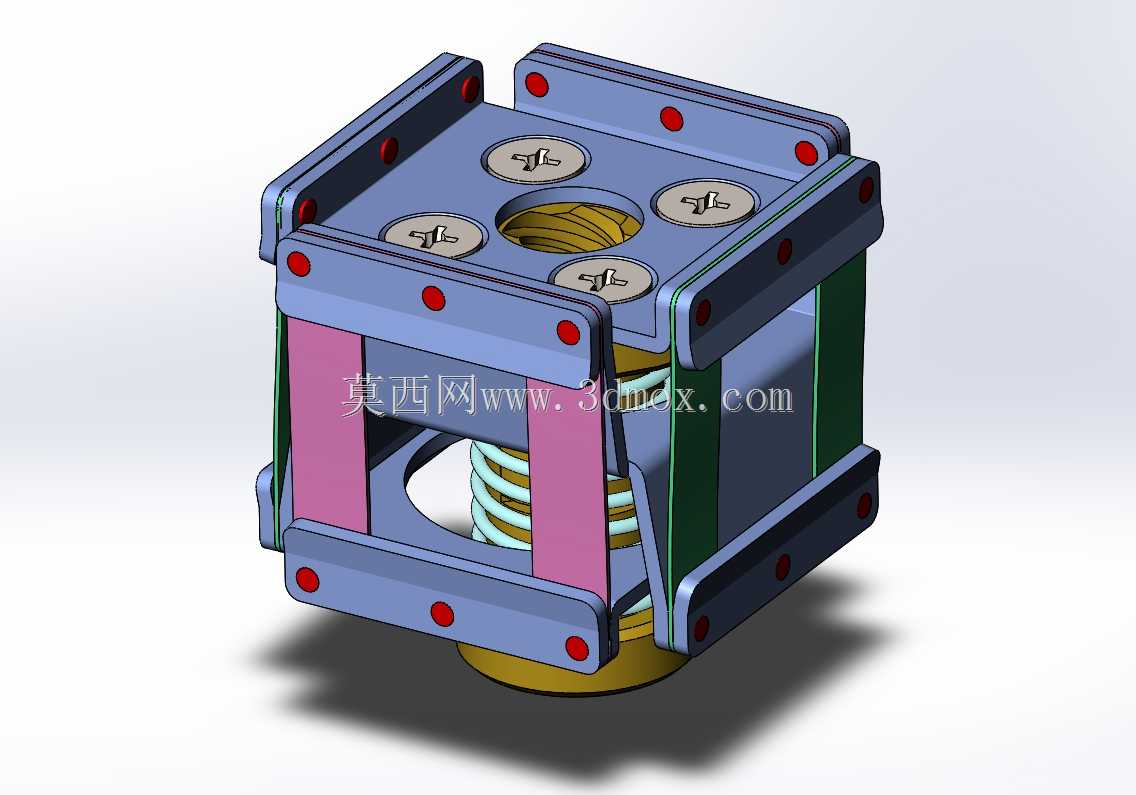

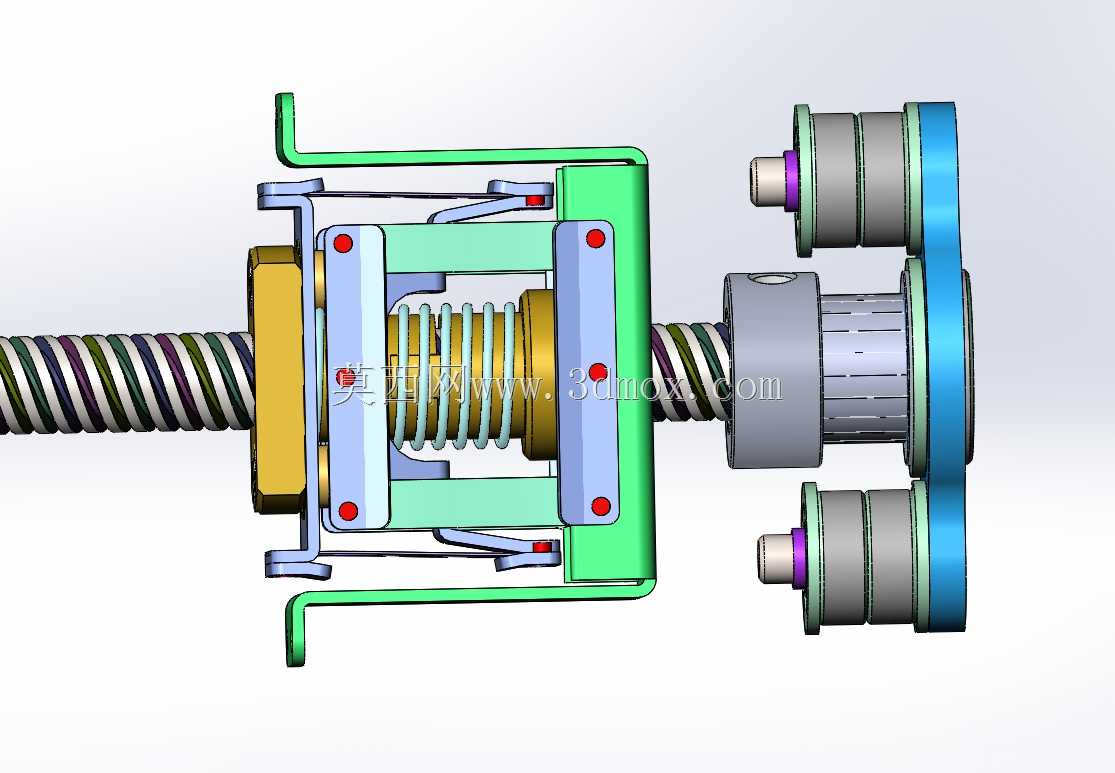

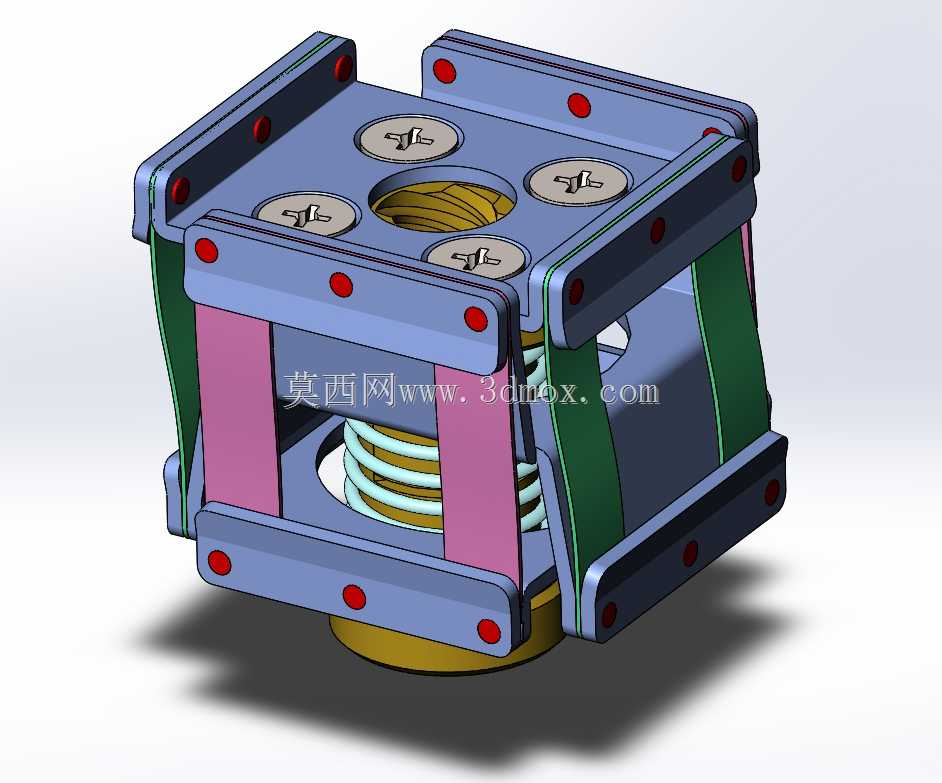

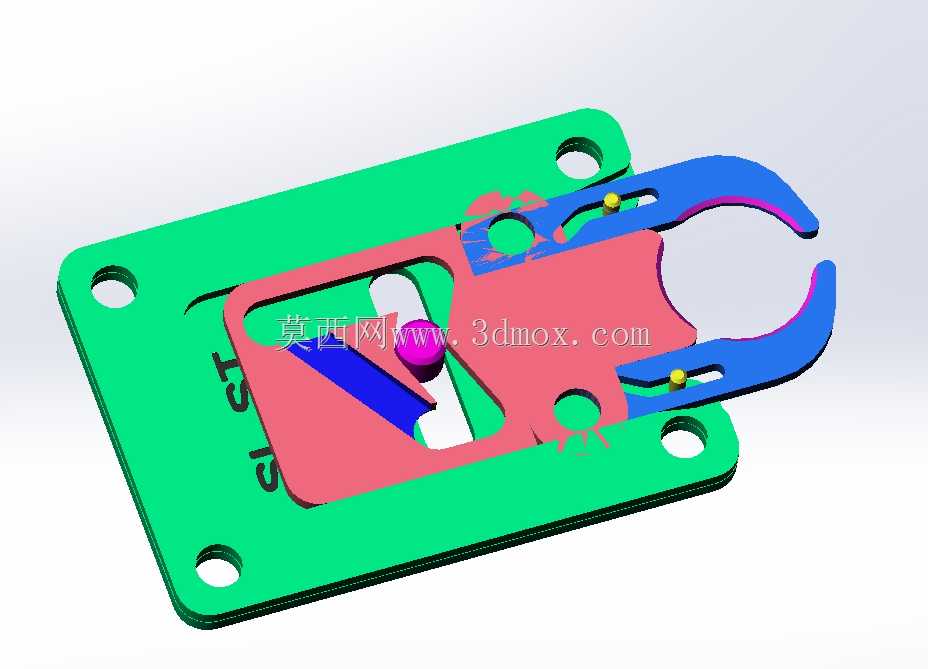

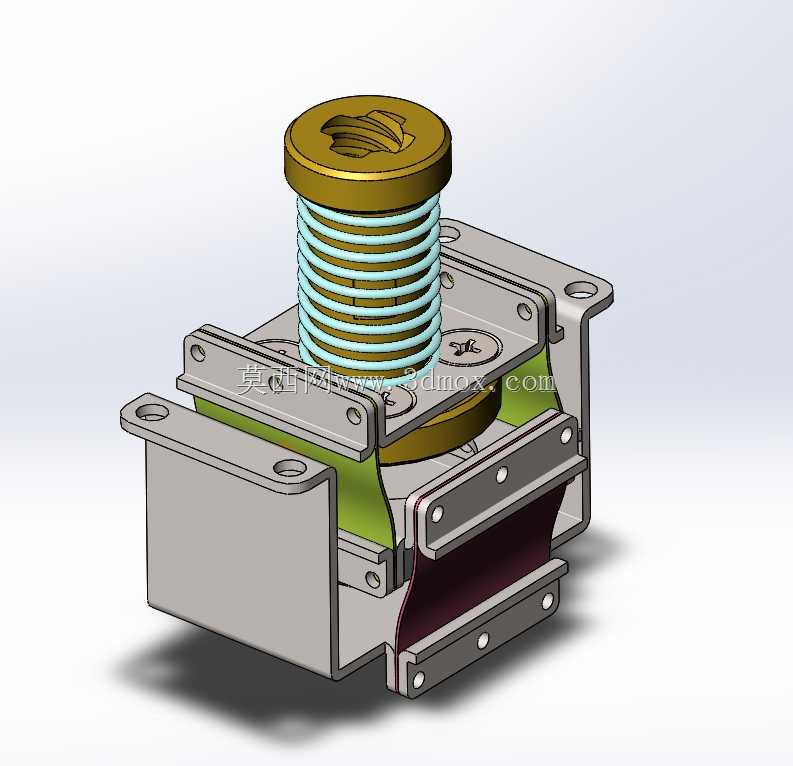

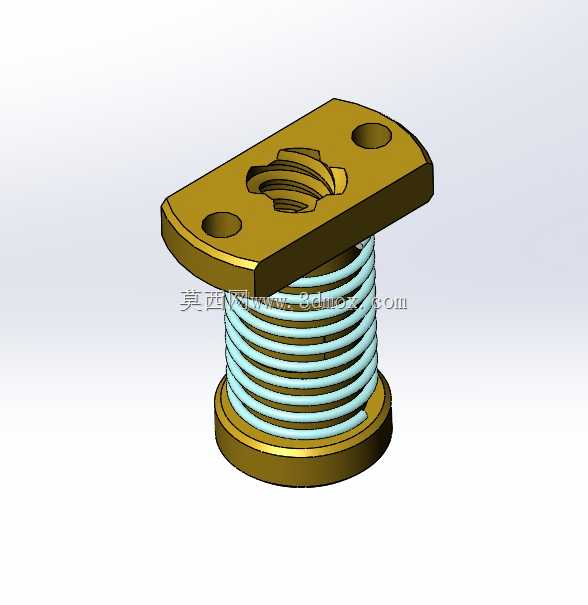

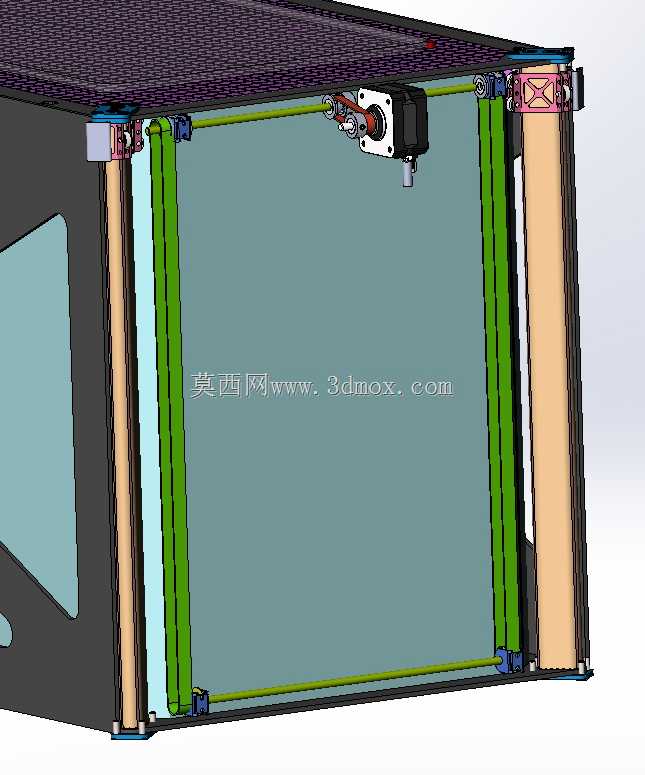

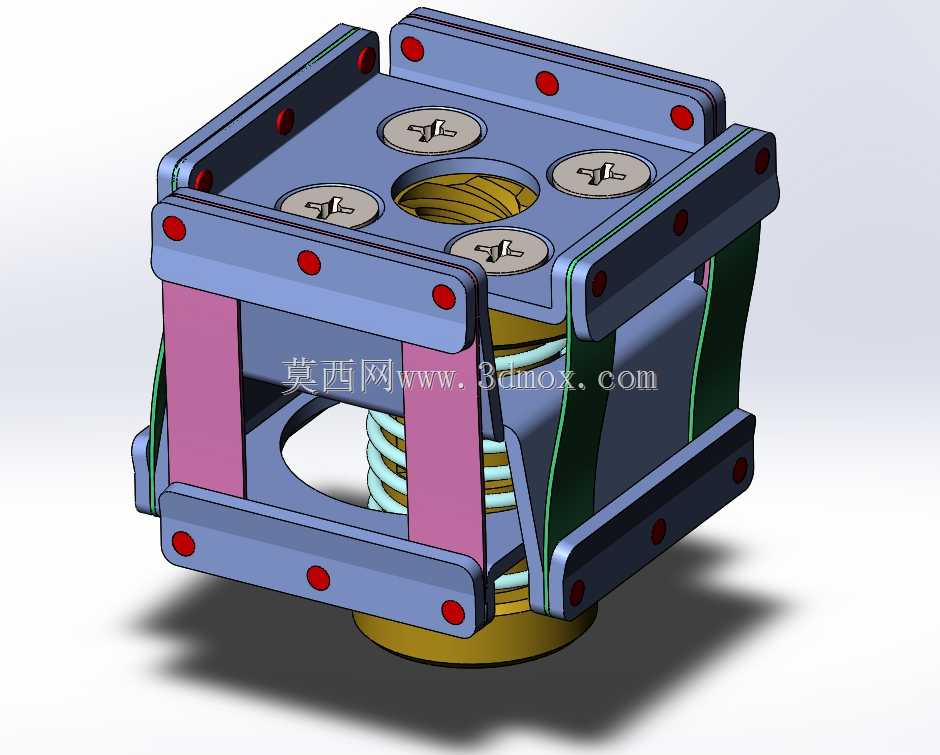

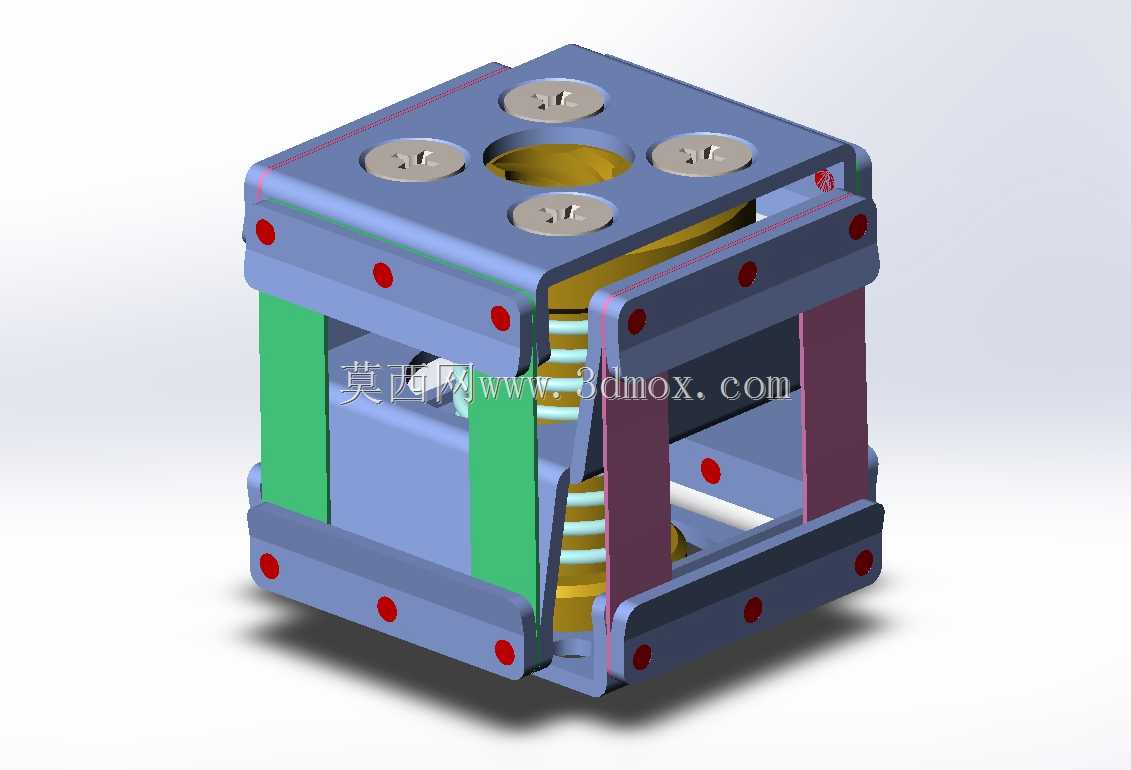

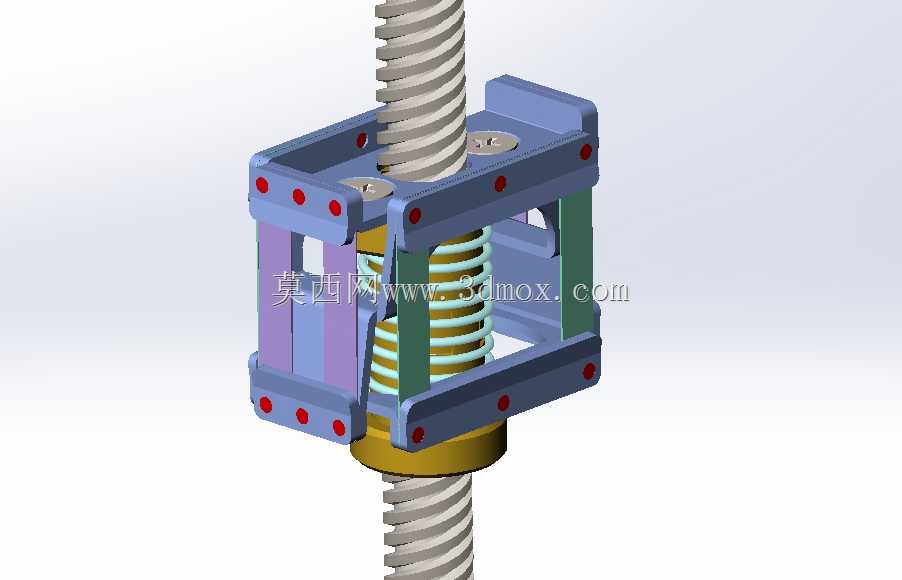

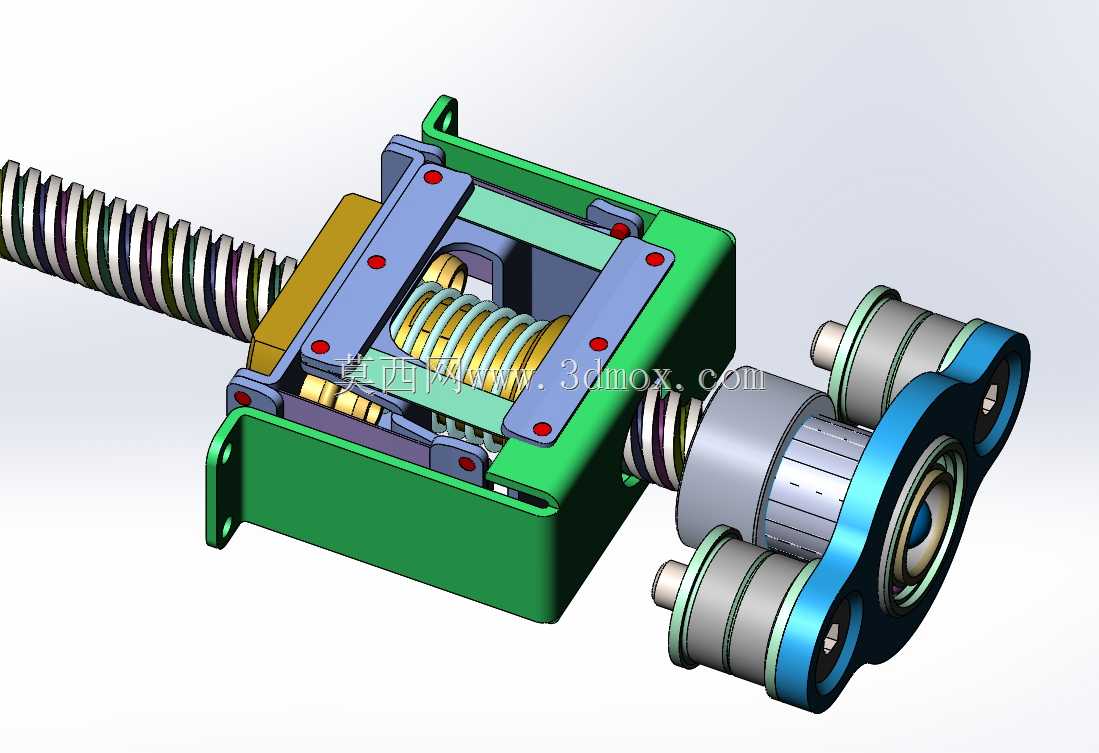

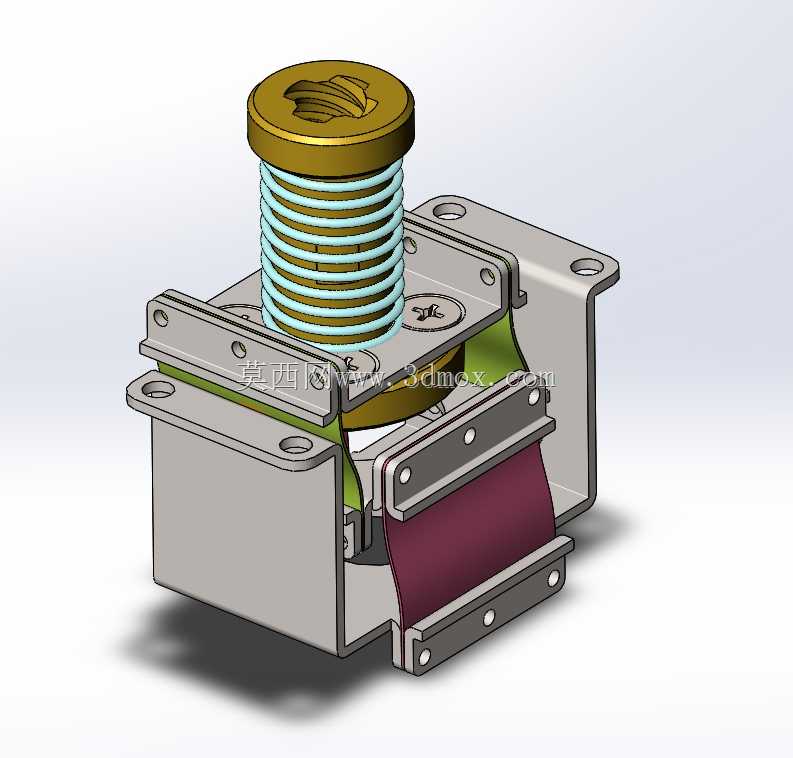

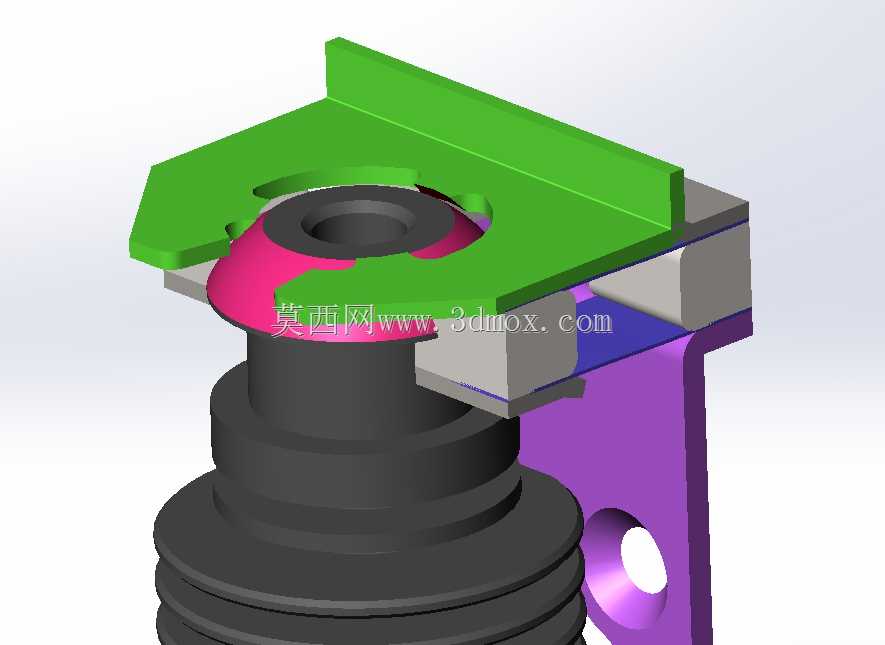

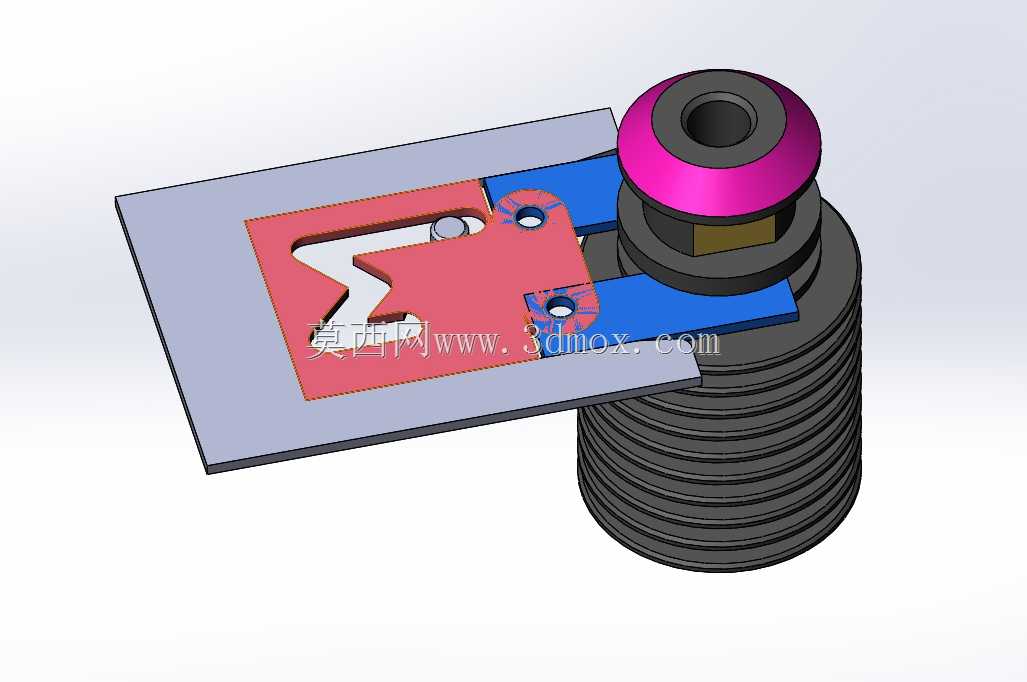

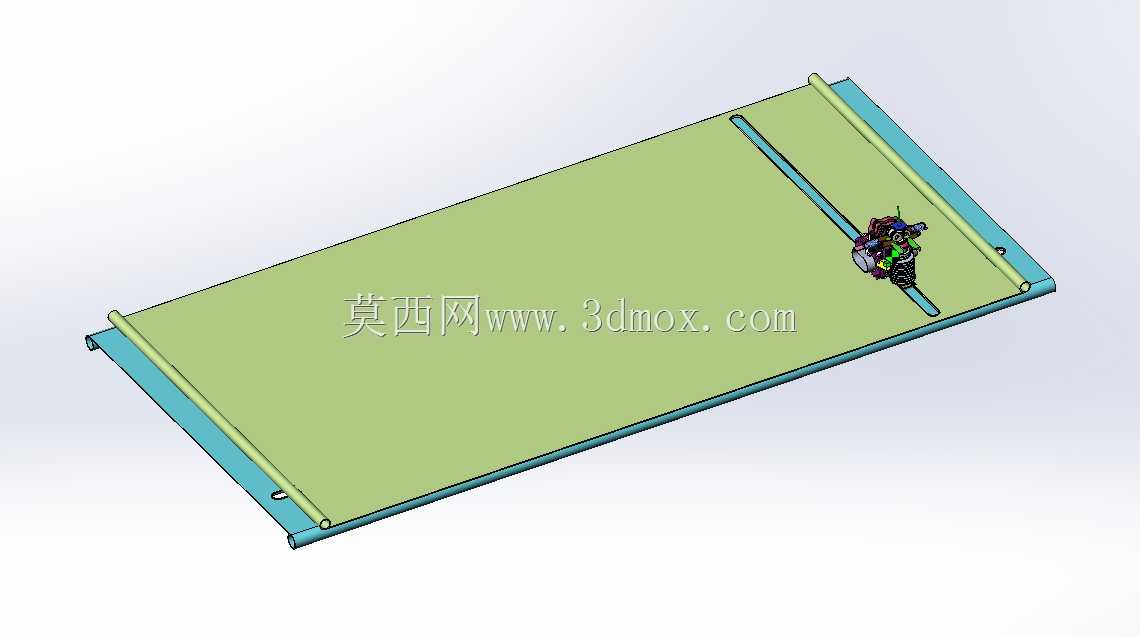

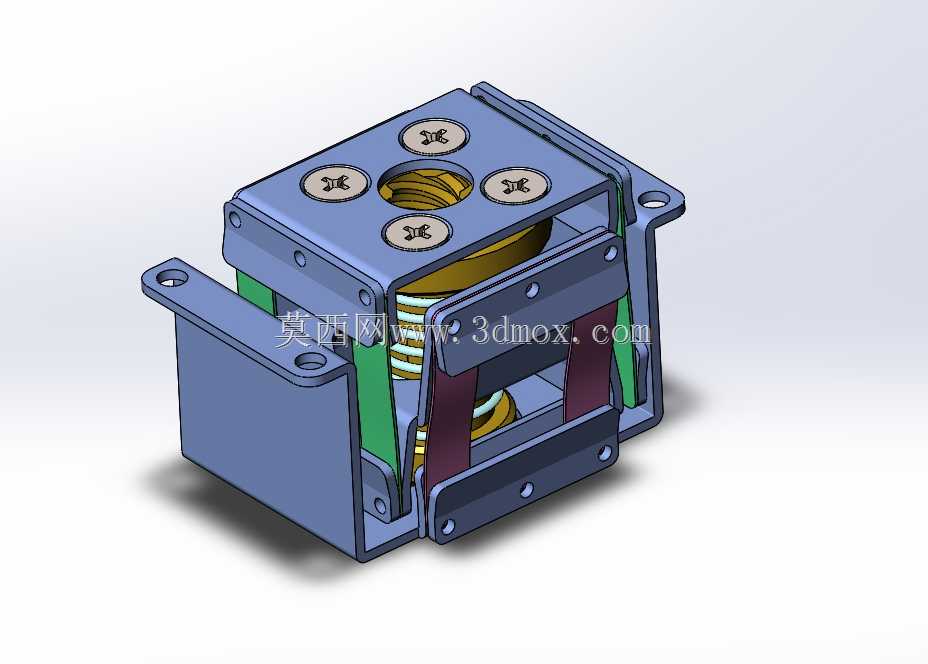

　　Z轴部分采用双丝杆传动的升降结构，配合直线导轨做导向，避免打印平台升降过程中出现倾斜偏移，保证大尺寸平台升降时的平面度稳定，打印大尺寸工件时不会因为平台倾斜出现层纹偏移、工件脱落的问题。打印平台采用常规的玻璃基板加加热层结构，平台调平结构做了手拧螺母的调节位，配合弹簧预紧，调整时不需要额外工具就能完成校准。

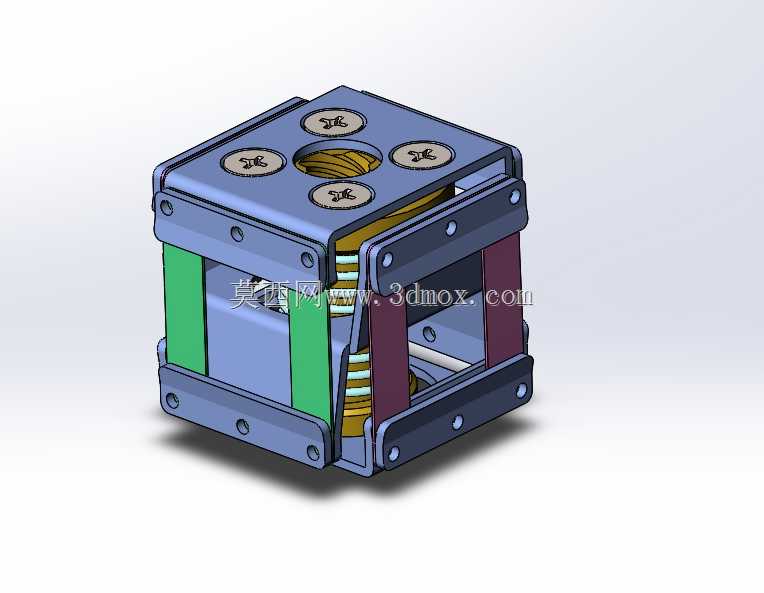

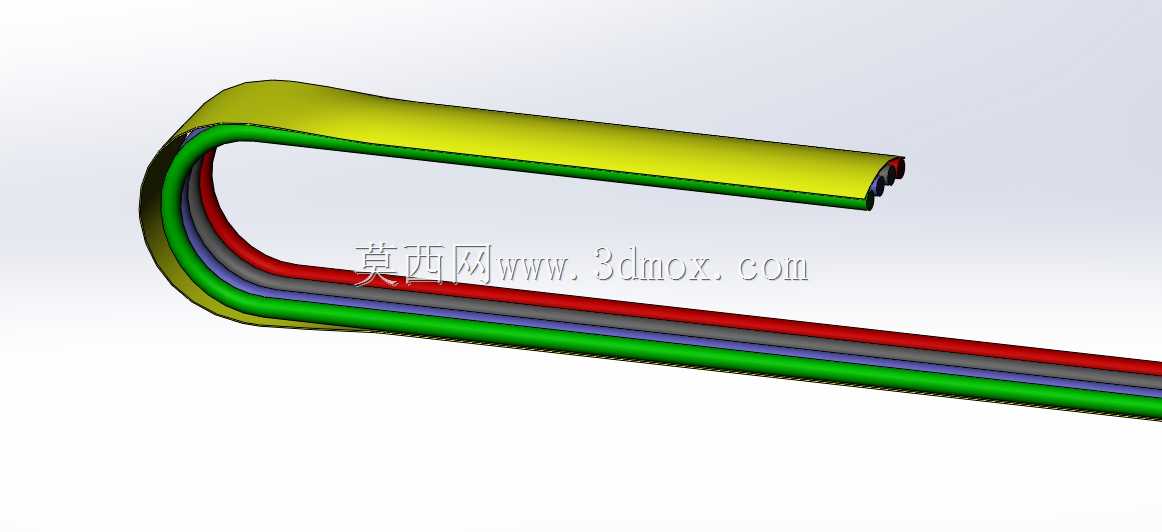

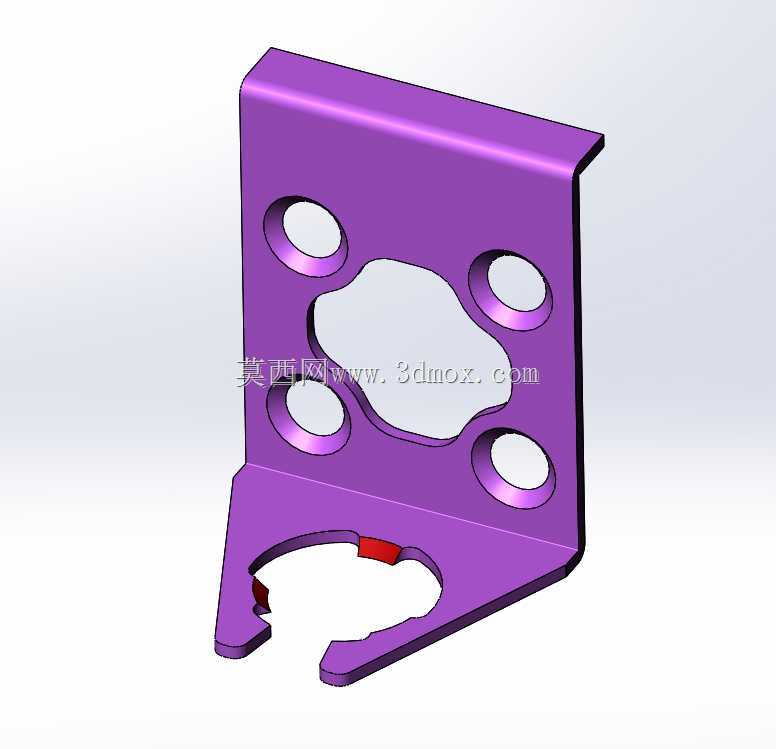

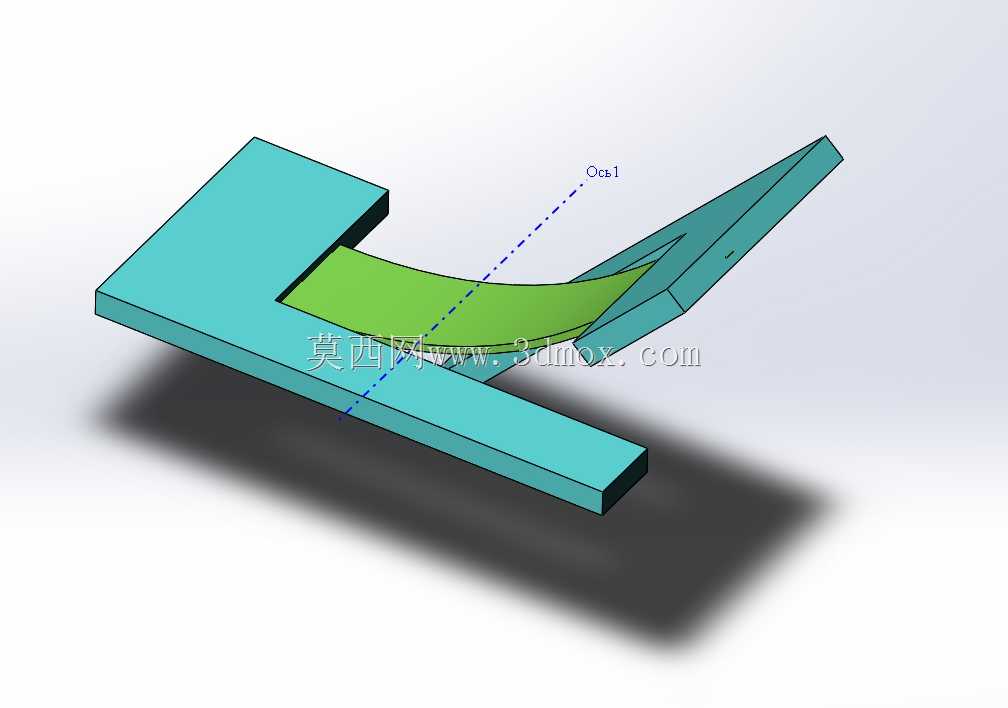

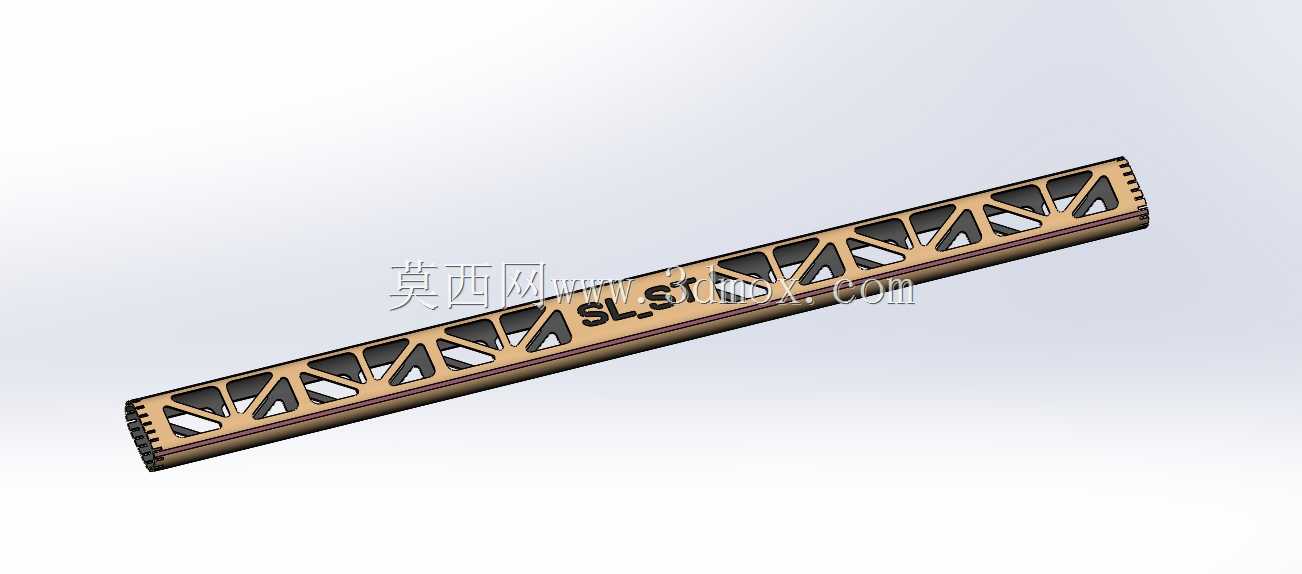

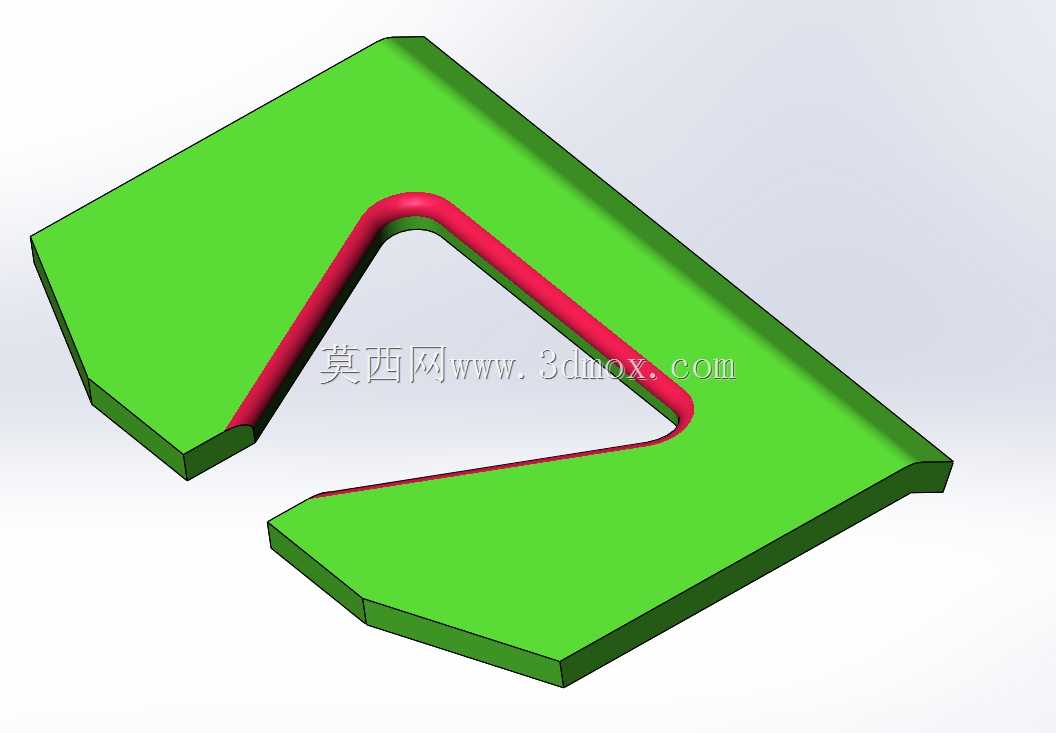

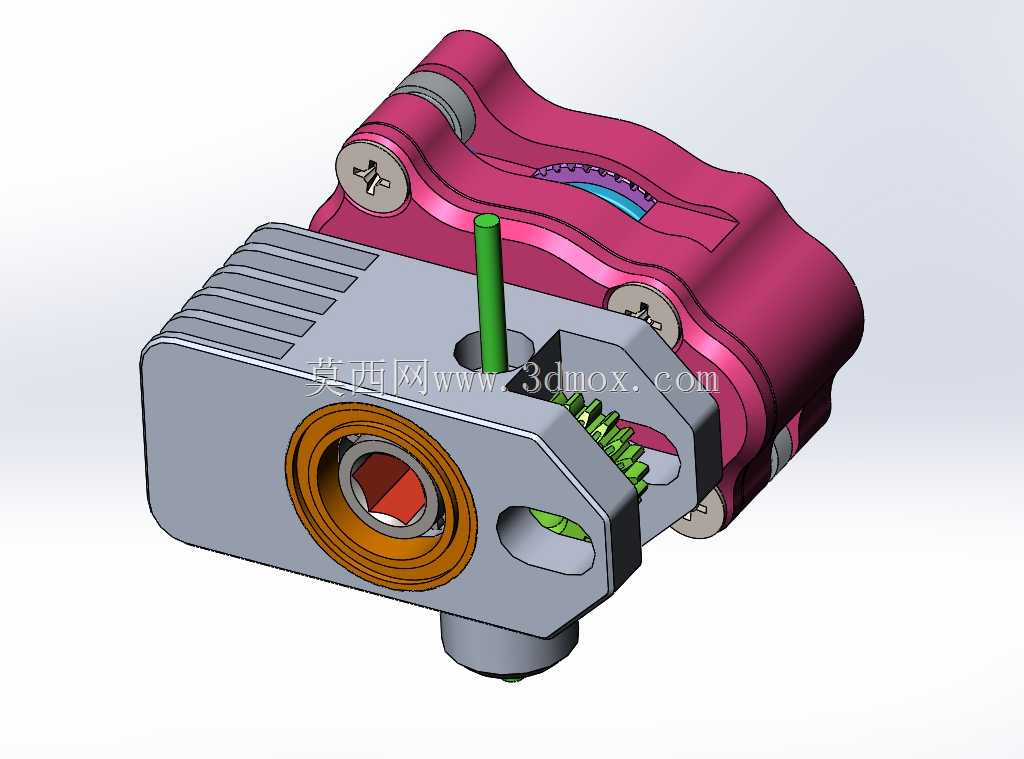

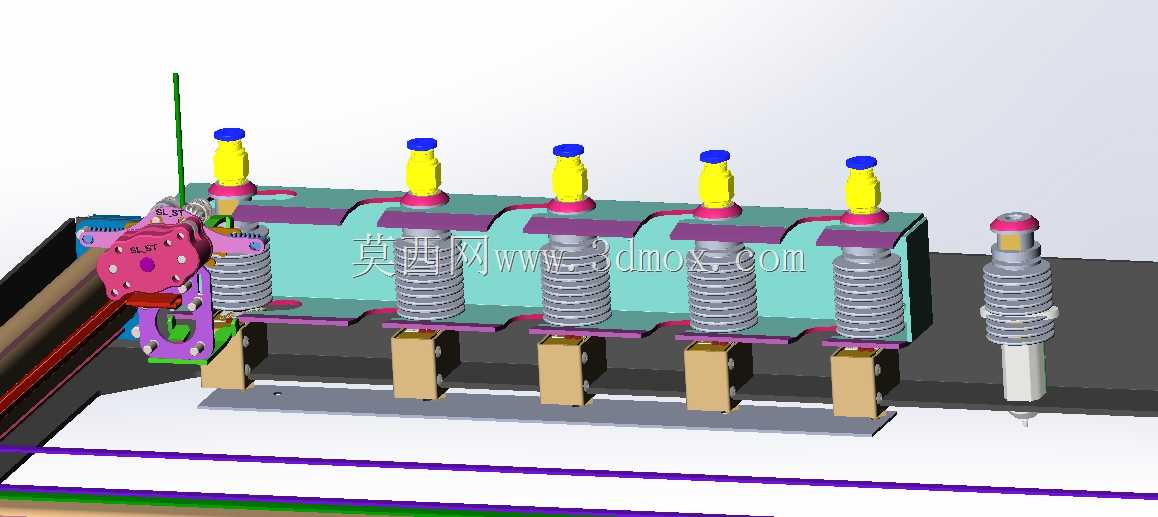

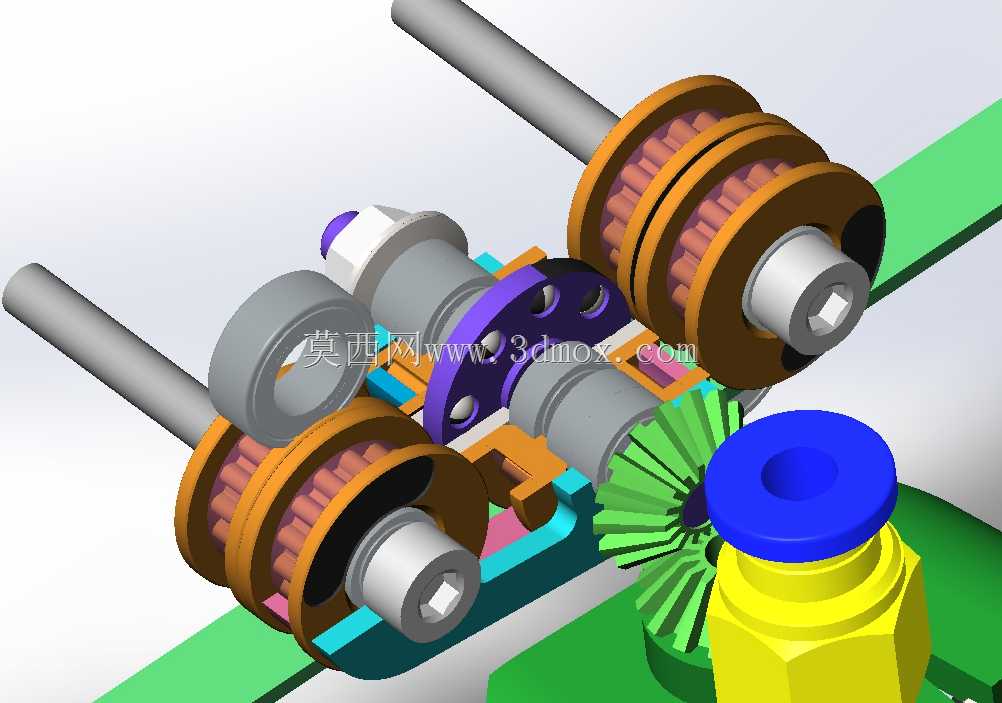

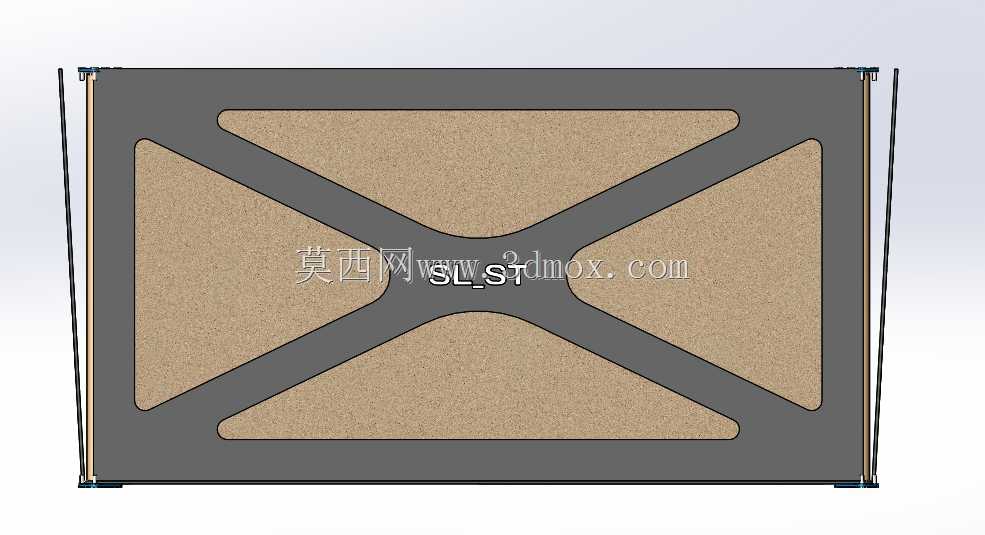

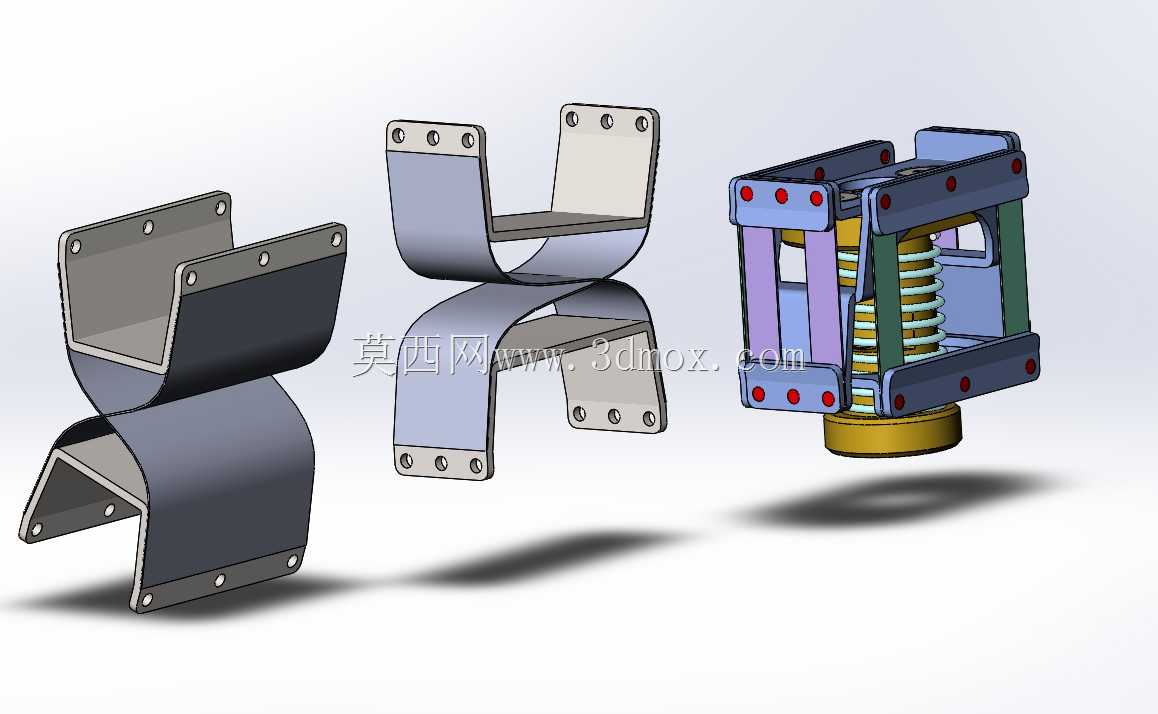

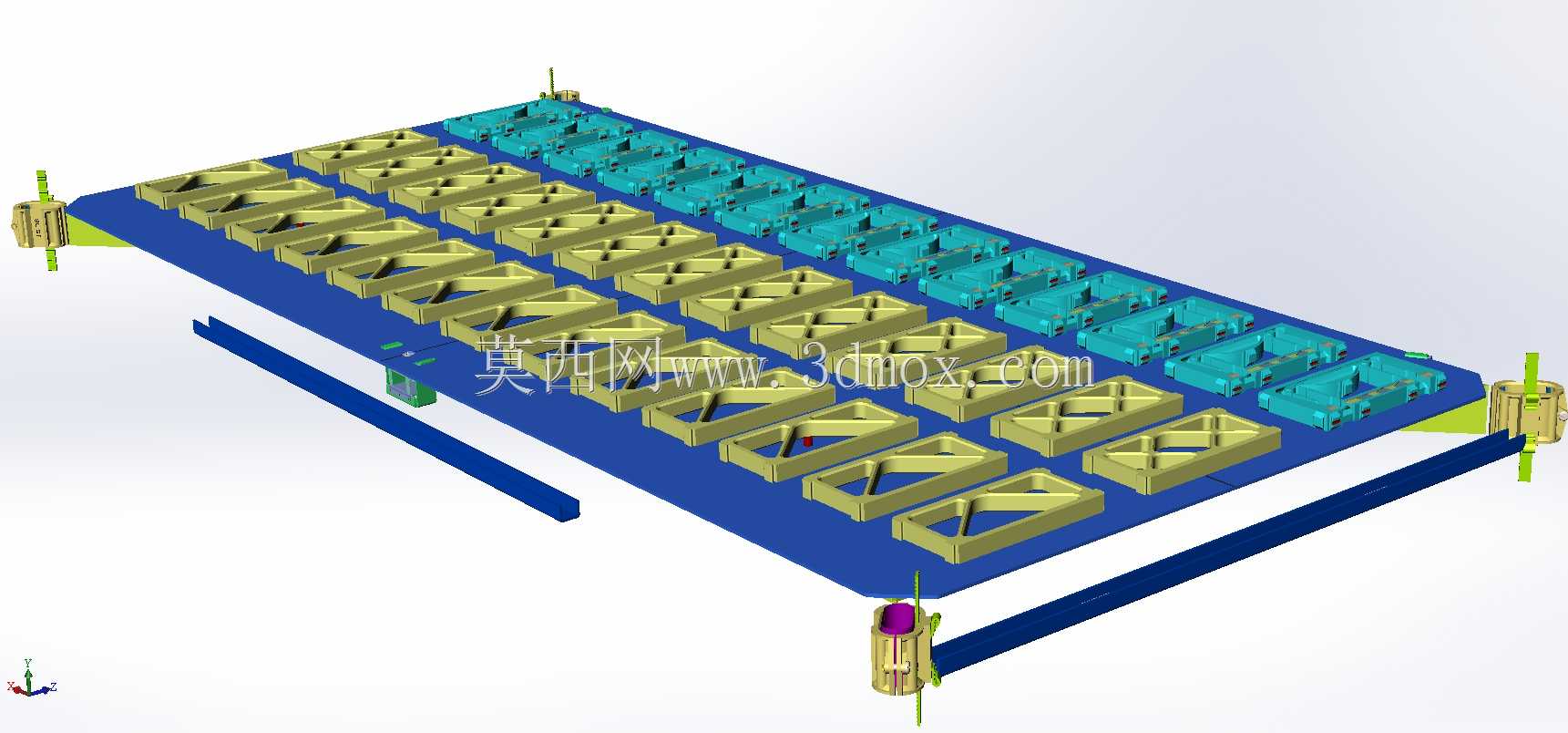

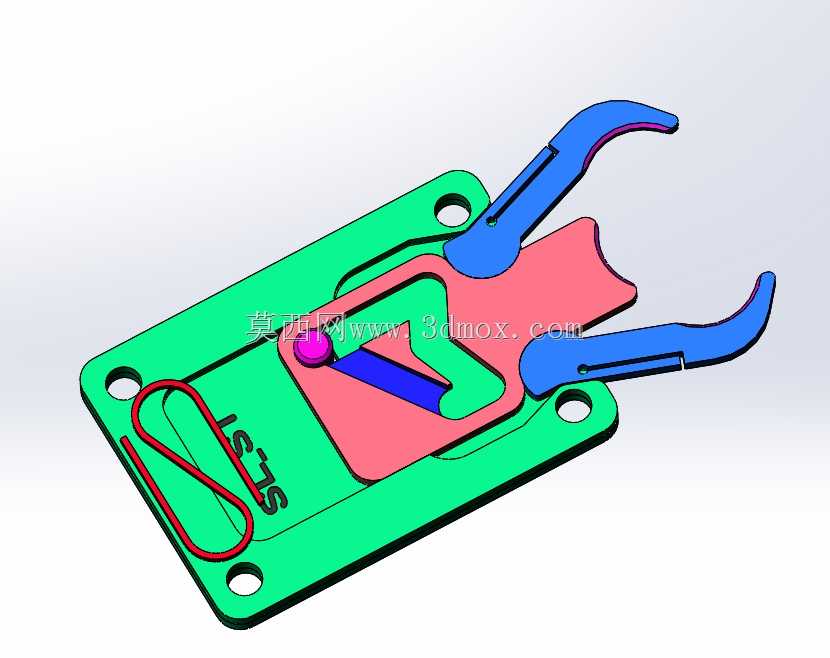

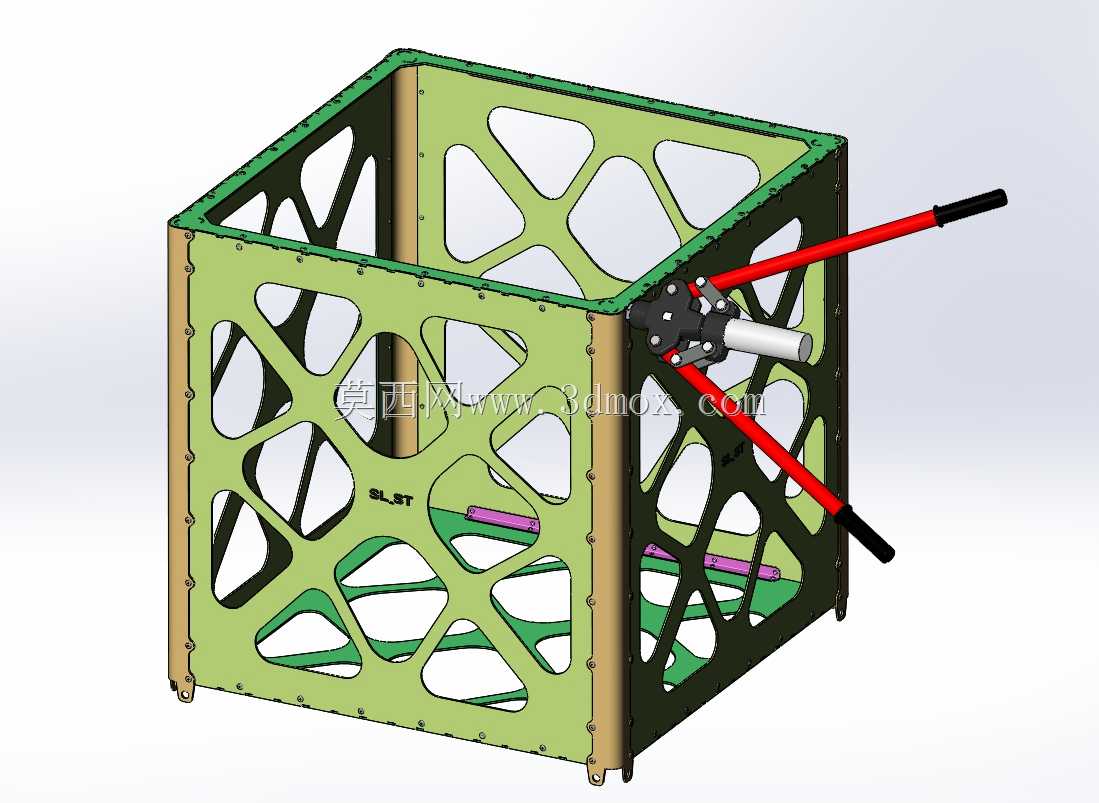

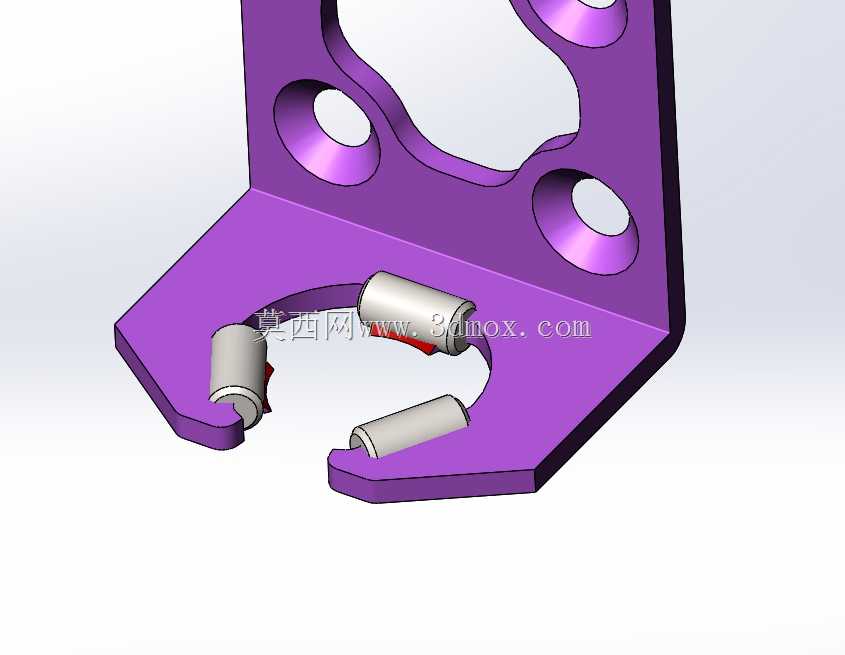

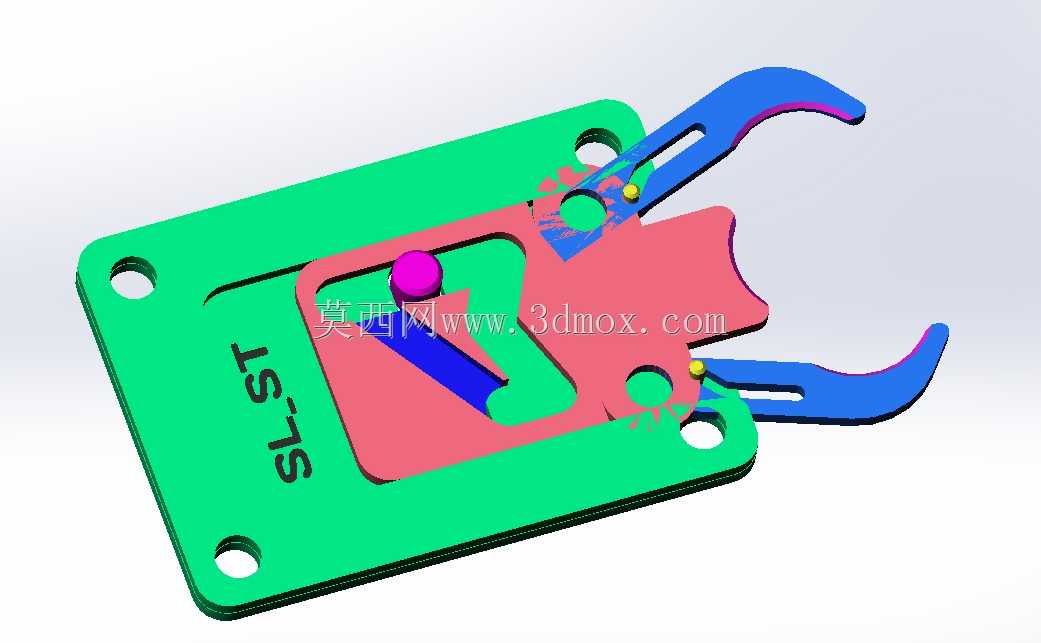

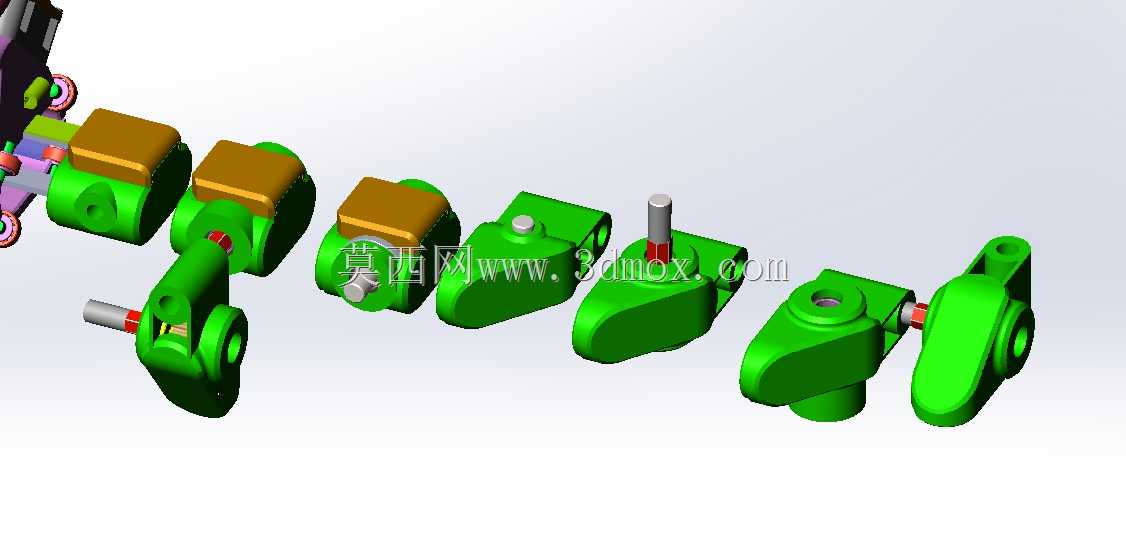

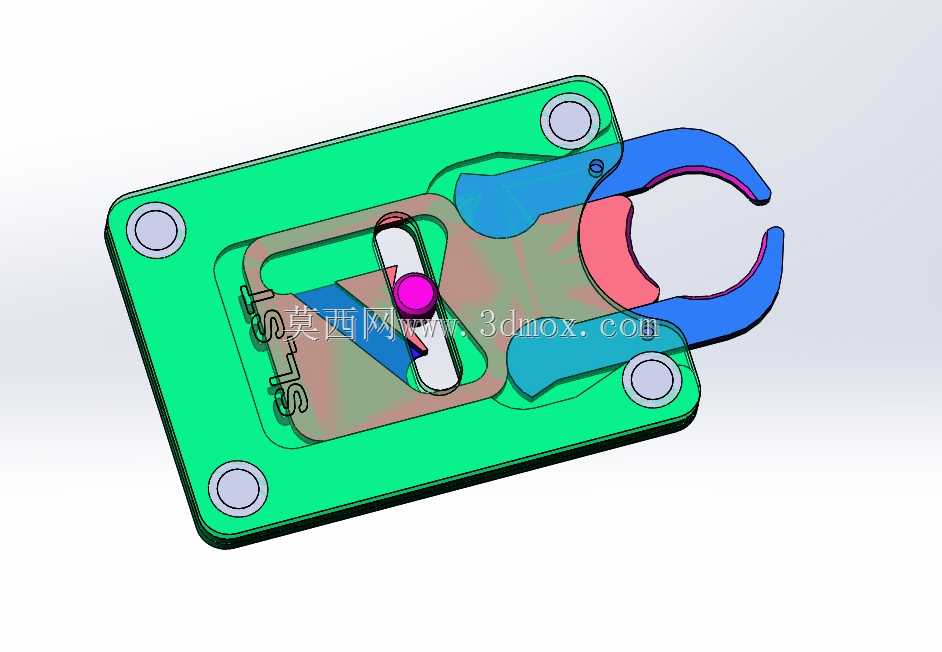

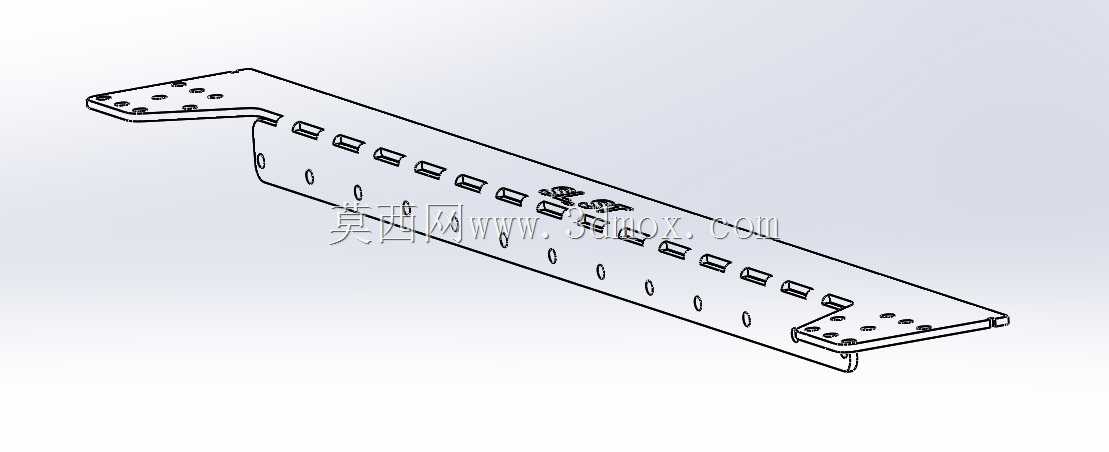

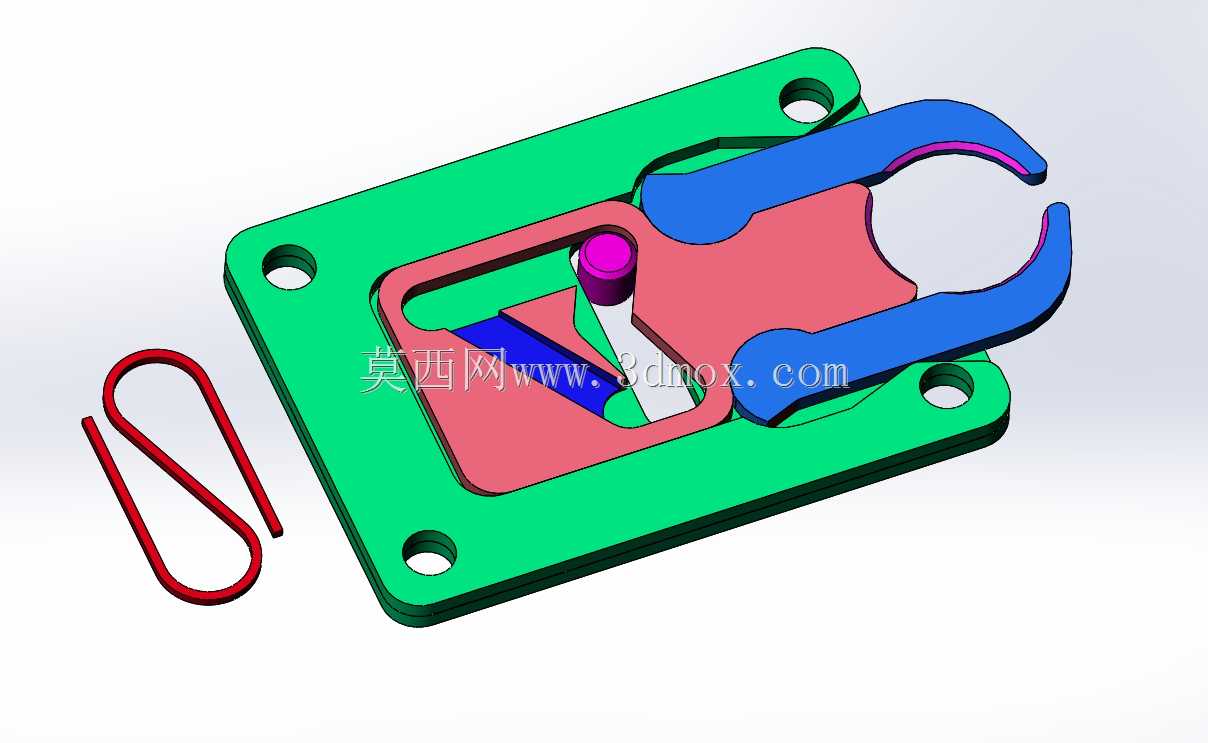

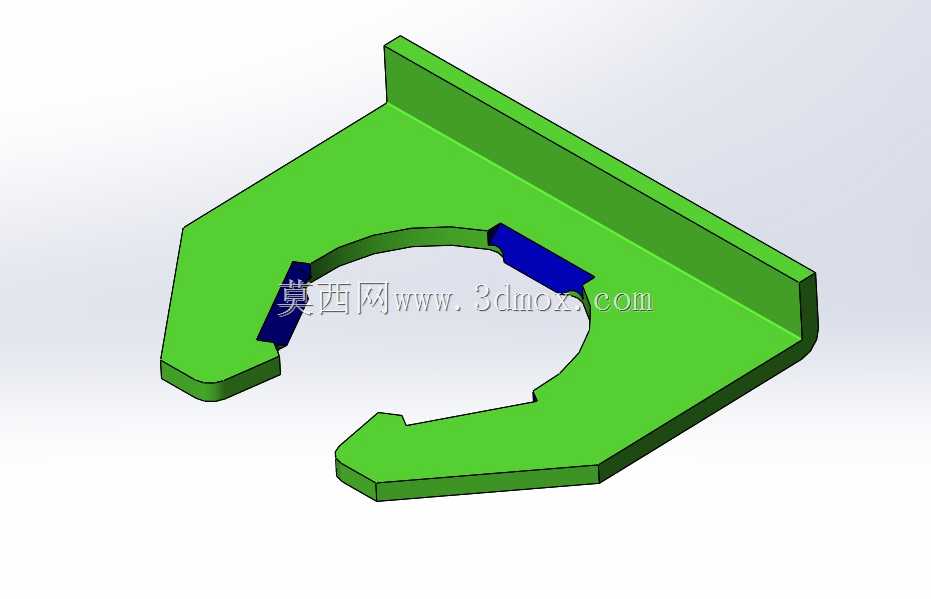

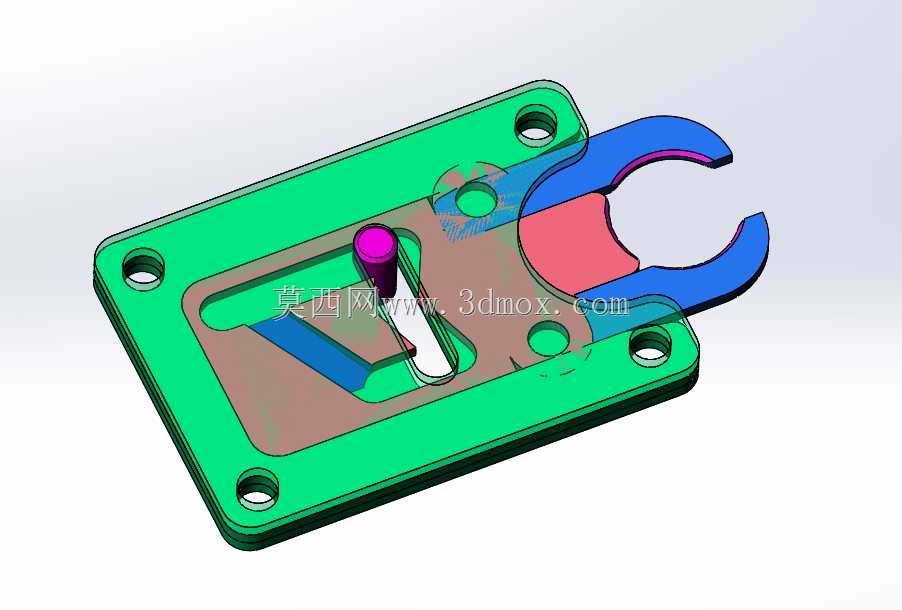

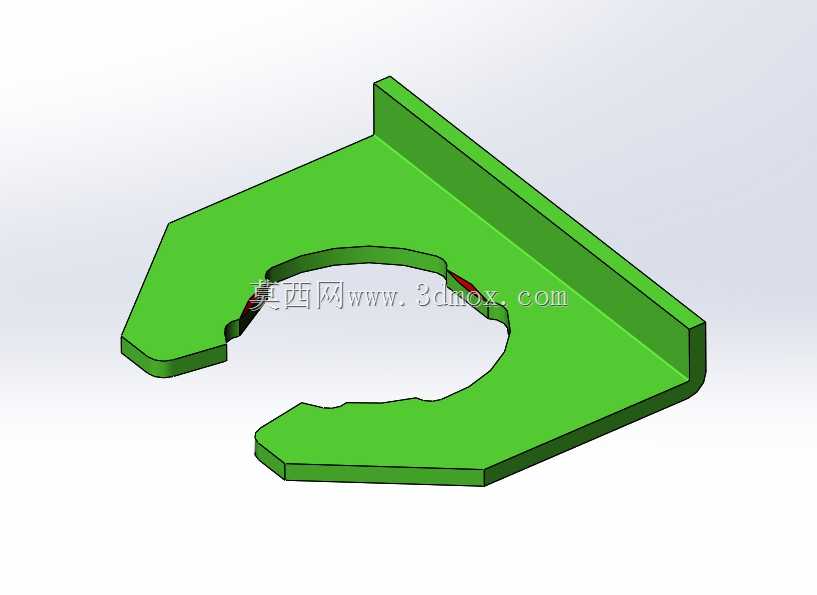

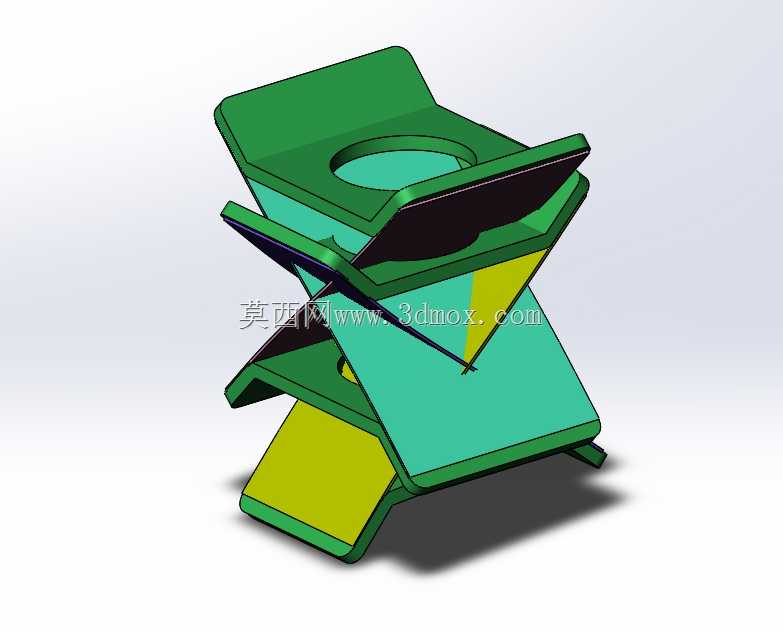

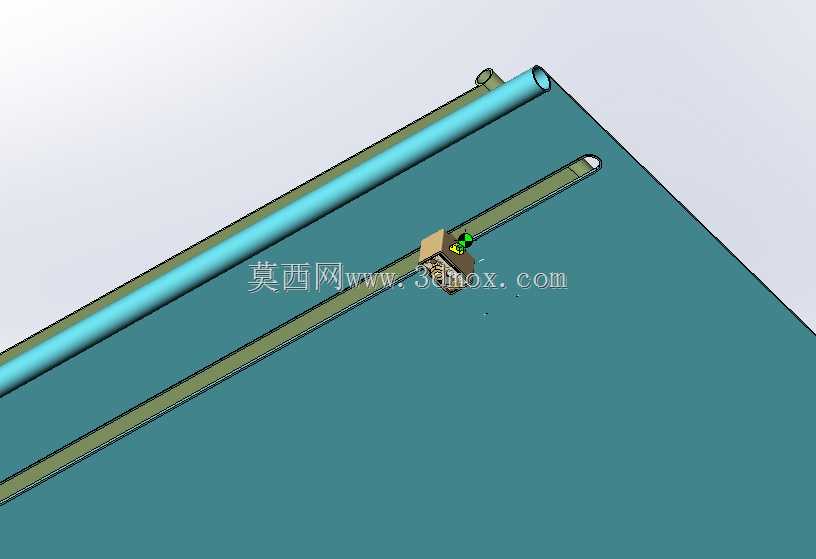

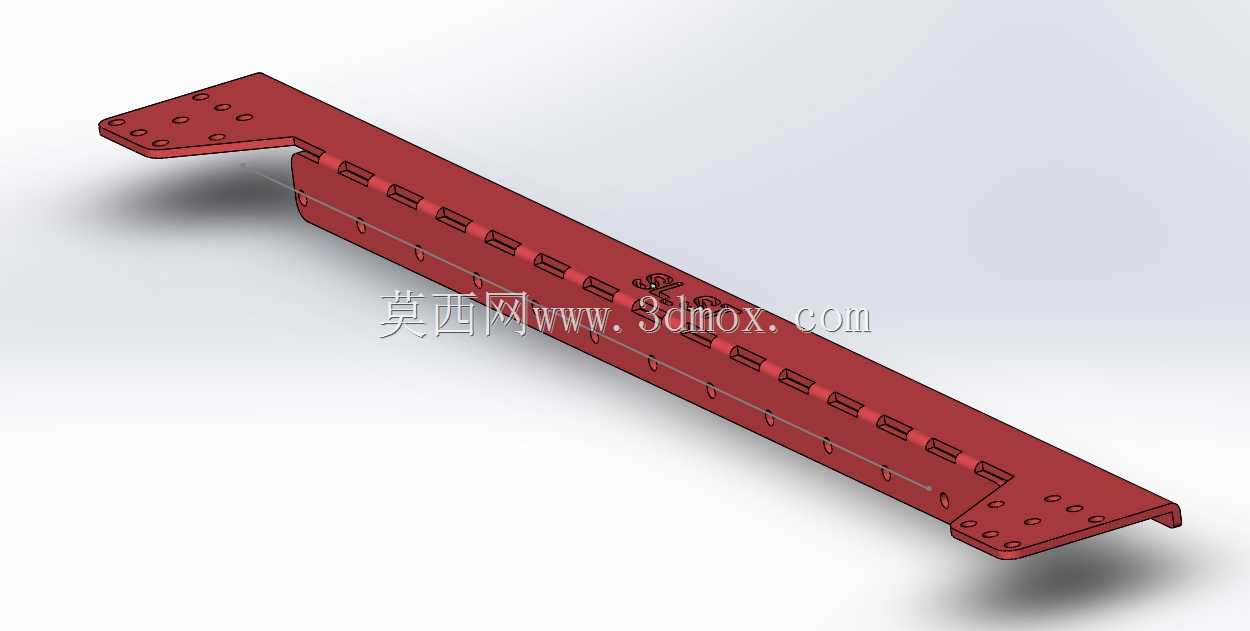

　　设计过程中也做了结构的轻量化优化，所有非受力的结构件都做了减重槽设计，在不降低结构强度的前提下，尽可能降低设备整体重量，方便用户搬运调整摆放位置。走线部分全部做了隐藏式走线槽设计，所有运动部分的线材都通过拖链收纳，避免运动过程中线材与运动部件出现剐蹭，也能减少线材老化外露带来的安全隐患。

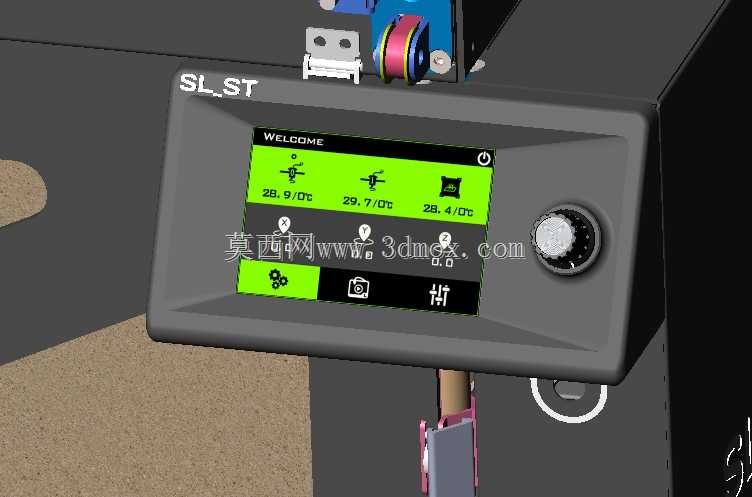

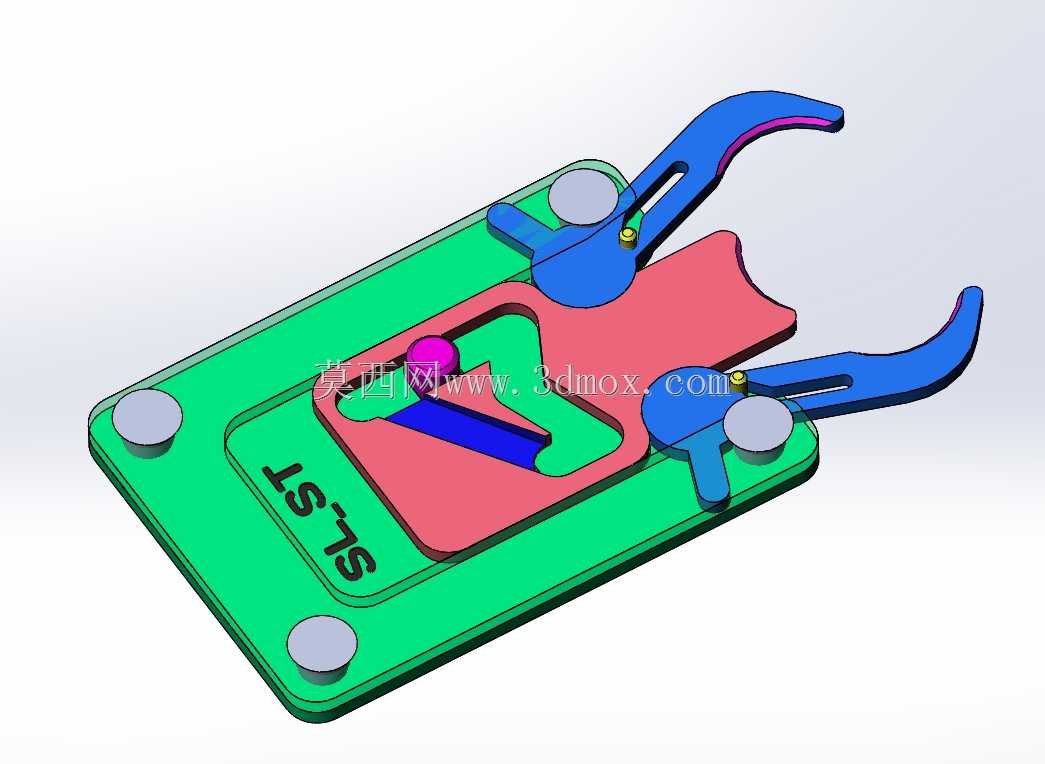

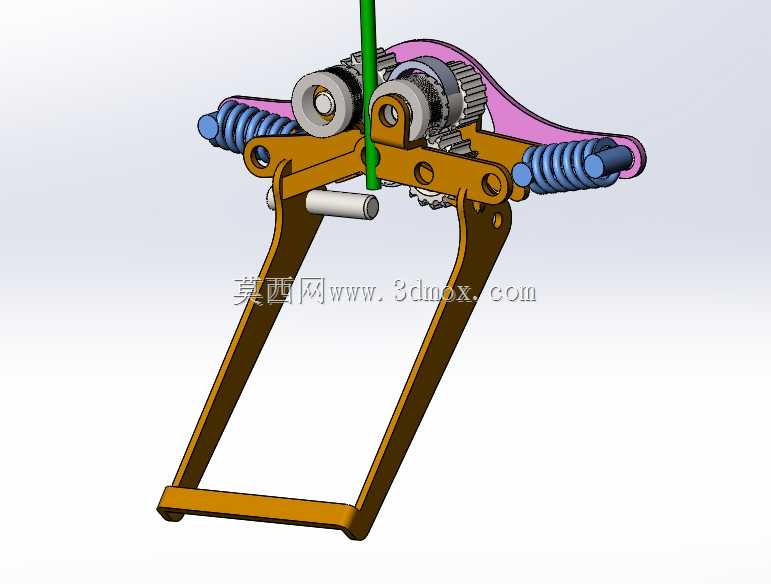

　　从实际使用的角度来说，这套结构没有做过多冗余的功能堆砌，所有设计点都围绕日常打印的实际需求展开：空间利用率足够高，日常维护操作简单，运动刚性满足PLA、PETG等常用耗材的打印速度要求，安装调试的难度也控制在普通用户能独立完成的水平，不需要专业的装配工具就能完成整机组装。对于做桌面级打印设备开发、或者DIY自制3D打印机的结构工程师来说，这套结构的张紧方案、空间布局思路都有很高的参考价值，尤其是在小机架做大行程的结构设计上，很多细节处理都能直接复用在同类产品的开发中。
