3D打印可调中心孔径机械光圈机构

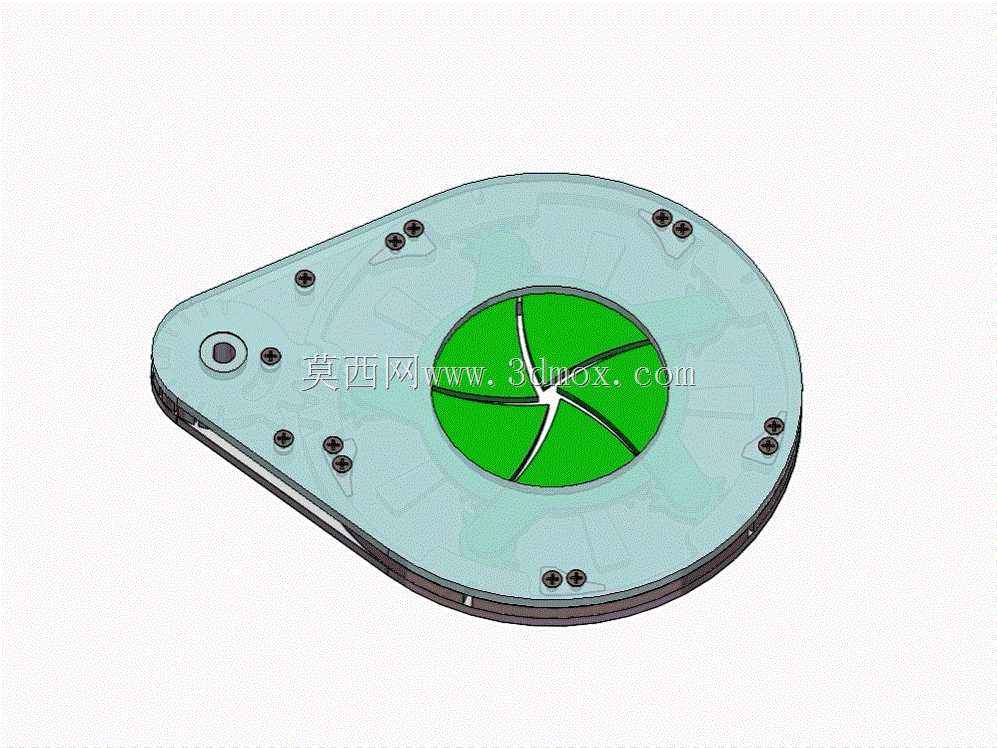

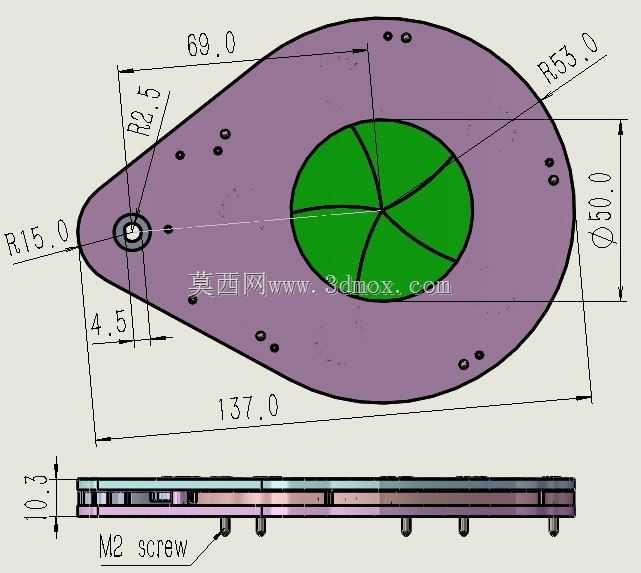

　　这款可调孔径机械机构最初是为桌面级FDM与光固化3D打印场景做的适配设计，核心功能是通过小齿轮的旋转输入，带动内部多片叶片同步收拢或展开，实现中心通光/过孔直径的连续无级调节，全开状态下中心孔径可达50mm，完全覆盖多数桌面级3D打印设备的光路调节、出料口遮罩、小型实验台光路通断控制的尺寸需求。从实际应用场景来看，这类结构除了可以直接适配3D打印机的光路遮挡、打印区域防尘遮罩功能外，也可以移植到小型摄影DIY道具、桌面级实验设备的通光孔径调节、小型物料分拣通道的开度控制场景中，手动驱动即可完成全行程调节，也可额外加装微型步进电机实现电控开度控制，适配自动化控制场景的改造需求。

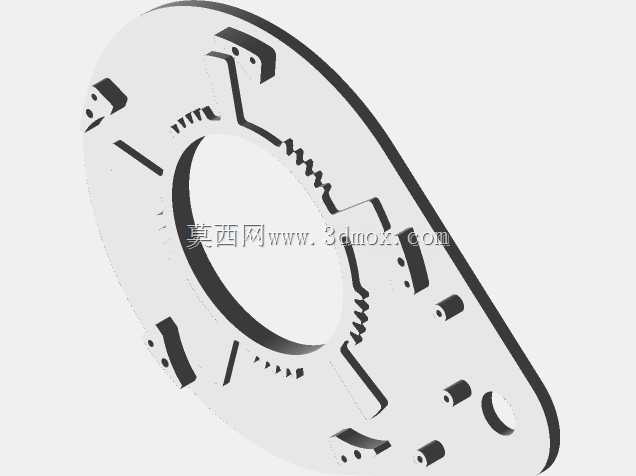

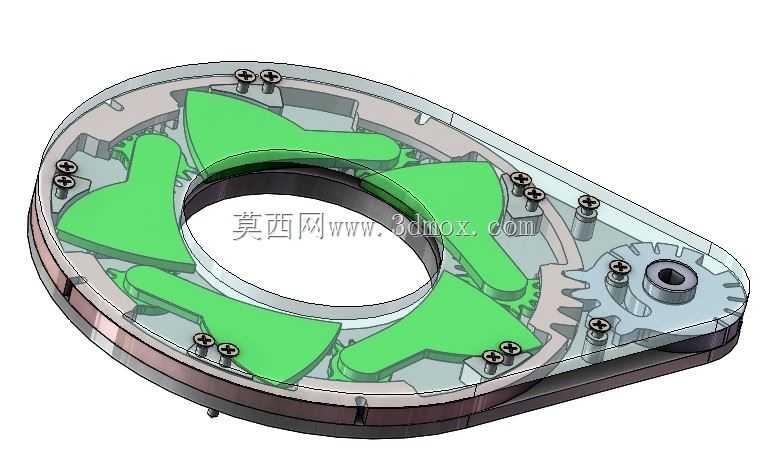

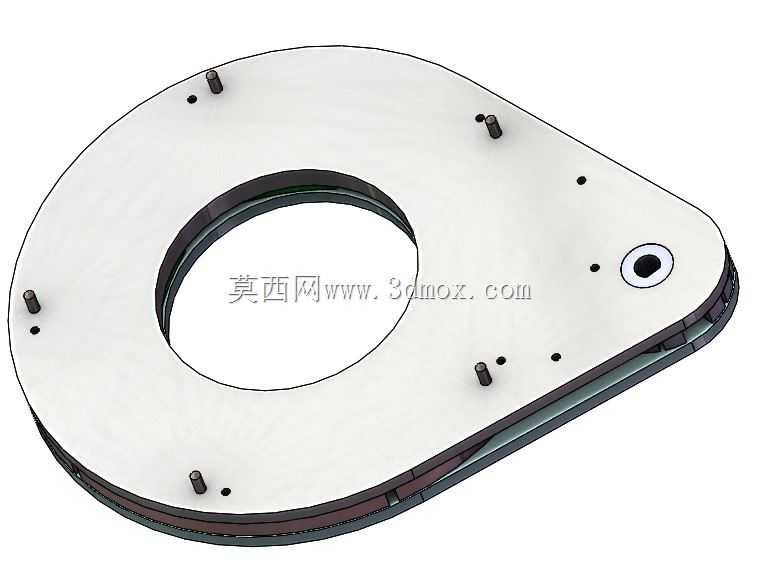

　　设计层面完全围绕3D打印的工艺特性做了针对性优化，所有零件的壁厚均控制在1.5mm以上，避免薄壁件打印过程中出现翘曲、断连问题，叶片与基座的配合间隙预留了0.2mm的打印公差余量，即便是普通精度的桌面级3D打印机制作，也不需要做大量的二次打磨修配即可顺畅转动，仅在转轴配合位置如果出现打印层纹导致的卡滞，用细砂纸简单打磨转轴接触面即可消除卡顿。整体结构采用扁平式水滴形外形布局，驱动小齿轮布置在结构的窄端位置，安装时可以将窄端嵌入设备的安装缝隙中，最大程度减少安装占用的平面空间，整体厚度控制在10mm以内，不会在轴向占用过多安装空间，适合在紧凑的设备内部做嵌入式安装。

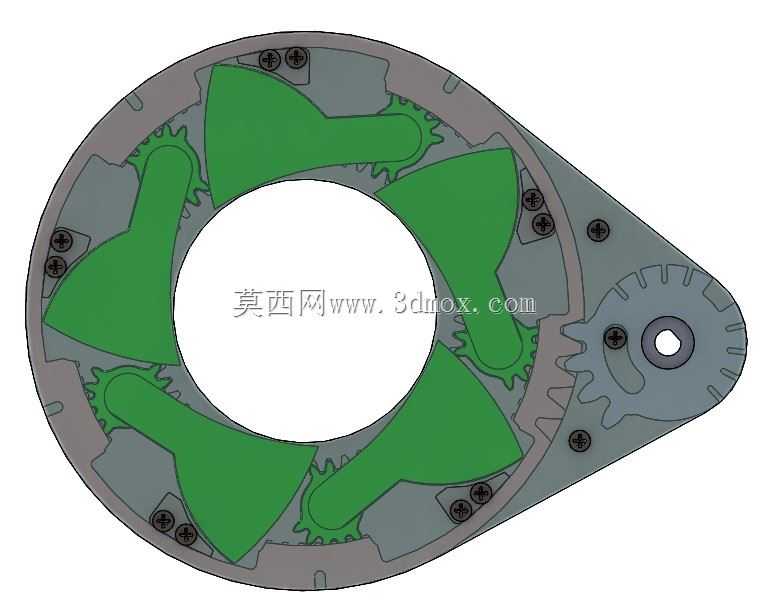

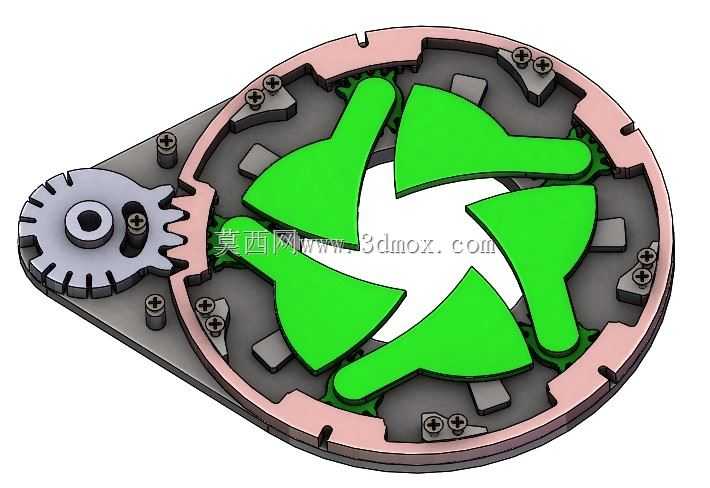

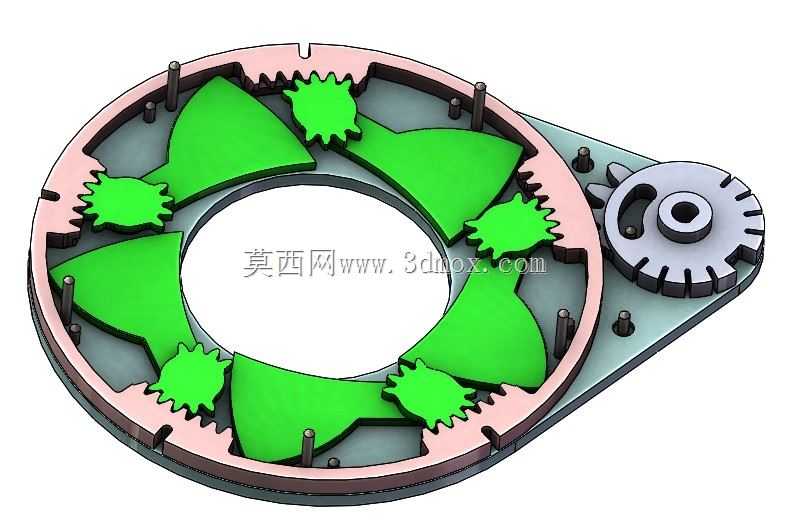

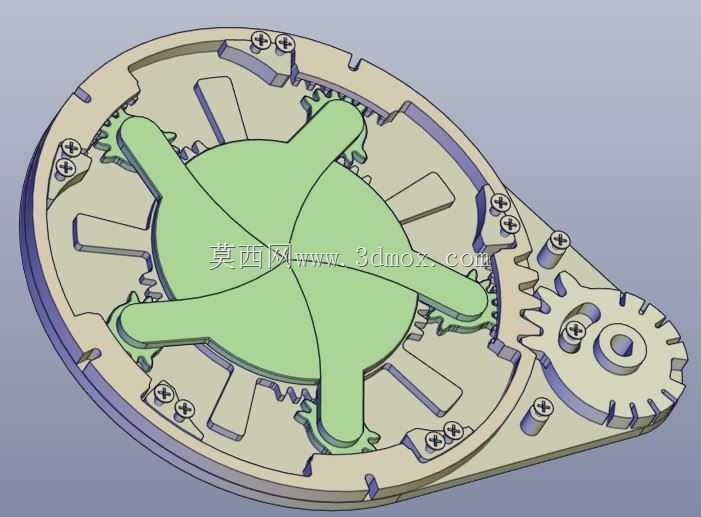

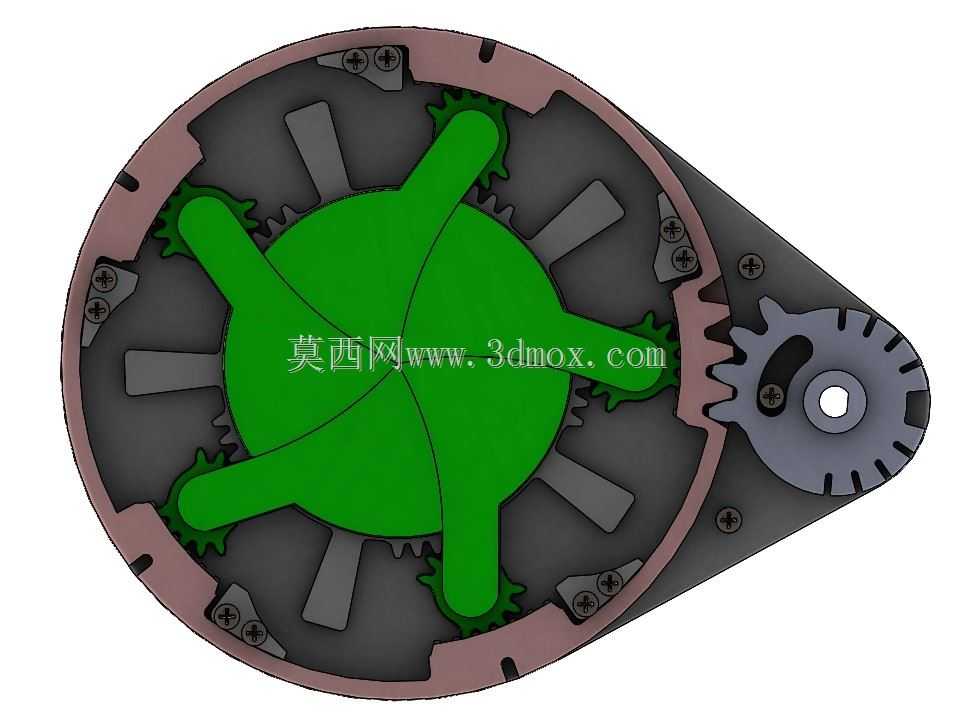

　　零件组装仅需要标准M2螺钉完成基座上下盖板的锁紧，不需要额外定制非标紧固件，叶片的转轴直接与基座上的预留轴孔配合，不需要额外加装销轴类零件，进一步降低了打印后的组装门槛。材料选择上优先推荐树脂类3D打印材料，树脂件的表面精度更高，叶片转动的摩擦阻力更小，长期使用也不会出现PLA材料常见的蠕变变形问题，如果使用PLA等FDM材料打印，需要注意控制打印填充率在20%以上，避免基座受力位置出现开裂。手动驱动时只需要转动侧边伸出的小齿轮轴，即可带动内部的齿圈转动，进而驱动所有叶片同步摆动，整个调节过程中中心孔始终保持正圆形，不会出现偏斜、卡滞的问题，全行程调节仅需要转动小齿轮约270度即可完成从全闭到全开的切换，操作手感顺畅，没有明显的空行程。

　　安装边界上，基座上预留了6处均布的安装螺钉孔，可以直接通过M2螺钉将整个机构固定在设备的安装面板上，安装孔的位置围绕中心孔做了等距排布，不管是正装还是反装都可以对准安装位，不需要额外做安装位的适配改造。结构内部没有设置复杂的弹性零件，所有运动均通过刚性零件的啮合传动实现，长期使用不会出现弹性疲劳导致的回位不准问题，即便在频繁调节的使用场景下，也能保持稳定的孔径调节精度。针对3D打印常见的层纹、公差累积问题，设计时特意将叶片的啮合接触面做了圆弧过渡处理，避免尖锐边角在打印过程中出现缺料，导致叶片之间出现干涉卡滞，即便是打印精度稍差的入门级3D打印机，也能顺利制作出可正常工作的完整机构。
