皮革AirPods保护壳3D打印成型模具

　　这套工装结构是针对皮革材质AirPods保护壳的小批量定制生产开发的3D打印成型治具，核心适配桌面级FDM3D打印机的加工能力，解决手工裁切皮革时边缘不齐、贴合度差、弯折弧度不准的常见问题。日常数码配件定制场景中，皮革类耳机保护壳的加工难点集中在皮料塑形阶段，手工弯折很难匹配耳机充电盒的弧面轮廓，边缘封边时也容易出现皮料移位，这套治具通过分层定位的结构设计，把皮料裁切、弯折定型、压合封边的工序整合到同一套工装里，不需要额外的大型裁切设备，小型数码配件工作室甚至个人手工爱好者都能快速上手。

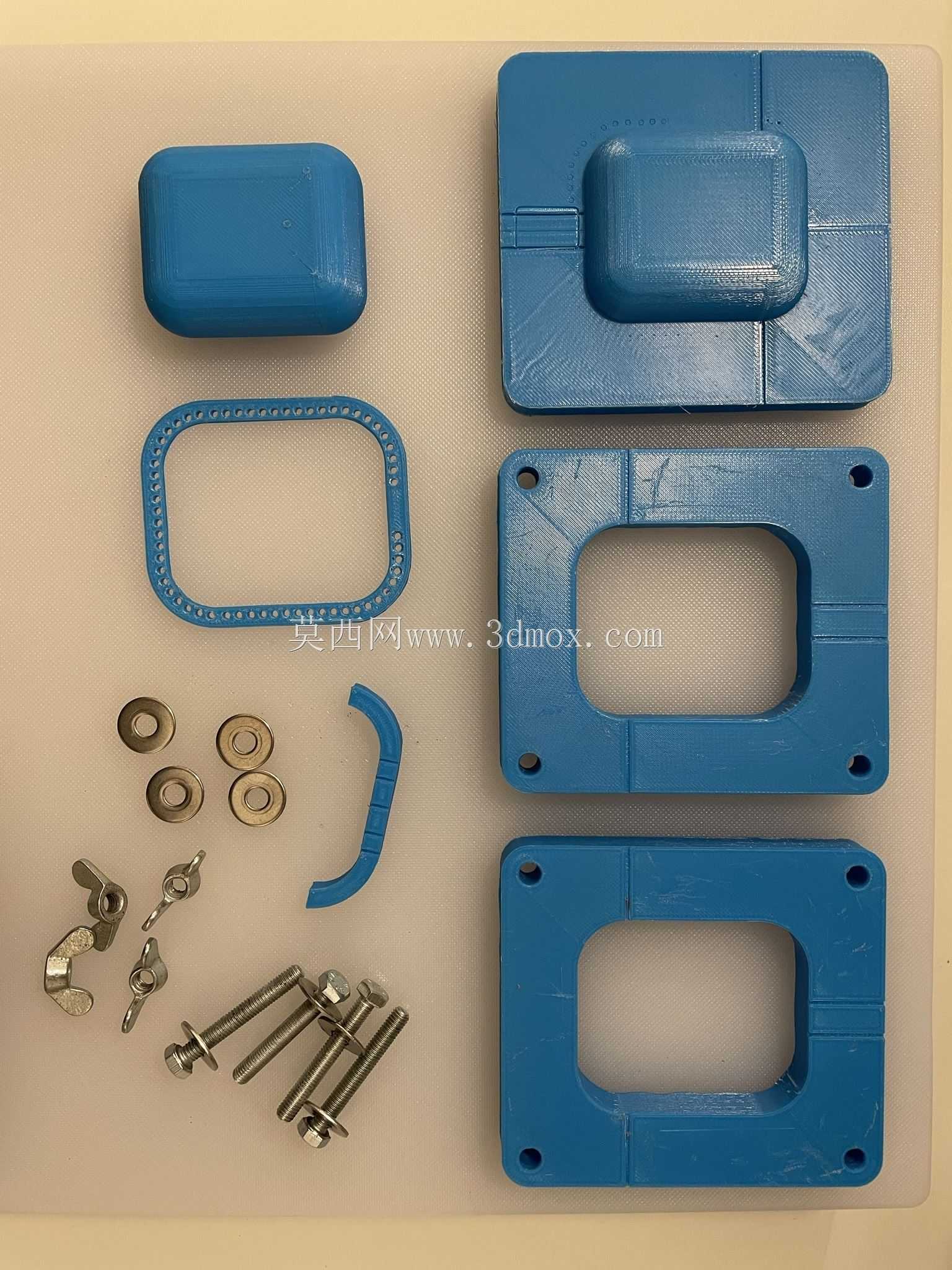

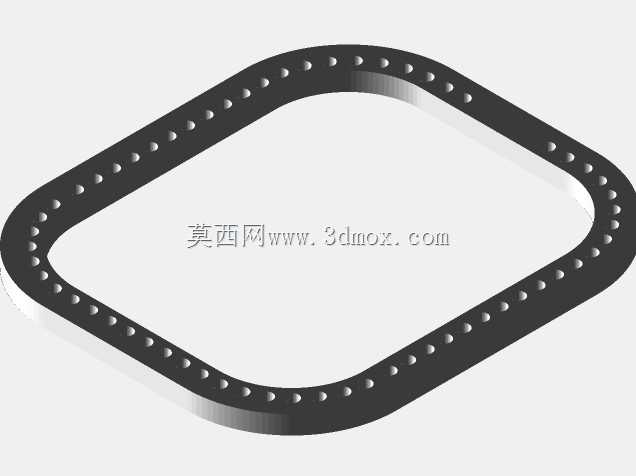

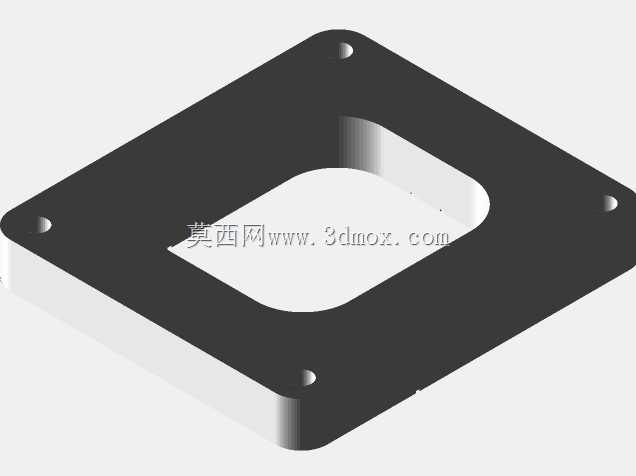

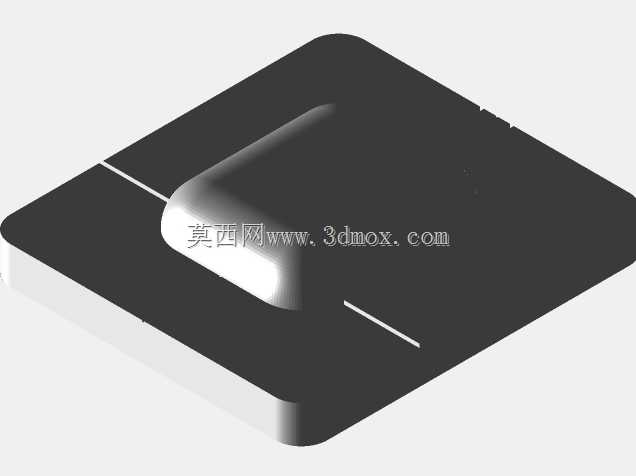

　　从结构拆分来看，整套治具包含上模压块、下模定位座、中间镂空成型框、边缘定位垫片以及配套的锁紧五金件，其中上模压块的弧面完全匹配AirPods充电盒的外轮廓曲率，压合时能把皮料均匀压出贴合壳体的弧度，不会出现局部褶皱或者拉伸过度的问题。中间的两层镂空成型框是核心定位结构，下层框的内轮廓尺寸比耳机充电盒单边大1.2mm，刚好预留皮革厚度以及双面胶的粘贴间隙，上层框的内轮廓和下层框对齐，边缘做了0.5mm的圆角过渡，避免压合时割破皮料。边缘的定位孔位和配套的铜垫片、锁紧螺丝配合，压合时可以把皮料四周均匀拉紧，不会出现皮料偏移导致的左右不对称问题。

　　设计过程中优先考虑了3D打印的成型工艺限制，所有结构的壁厚都设置在2.5mm以上，没有小于45度的悬空结构，打印时不需要添加支撑，拆件后直接去除层纹就能使用，避免了支撑拆除后表面凹凸影响压合精度的问题。安装边界方面，整套治具组装完成后的整体外轮廓尺寸控制在180mm120mm35mm以内，刚好适配市面上多数桌面级3D打印机的成型平台尺寸，不需要拆分打印大件，也不会出现打印过程中平台翘边的问题。定位孔的位置统一设置在距离成型框边缘15mm的位置，孔直径3.2mm，适配M3规格的内六角螺丝，锁紧时的压力可以均匀分布在皮料四周，不会出现局部压力过大导致皮料压痕的问题。

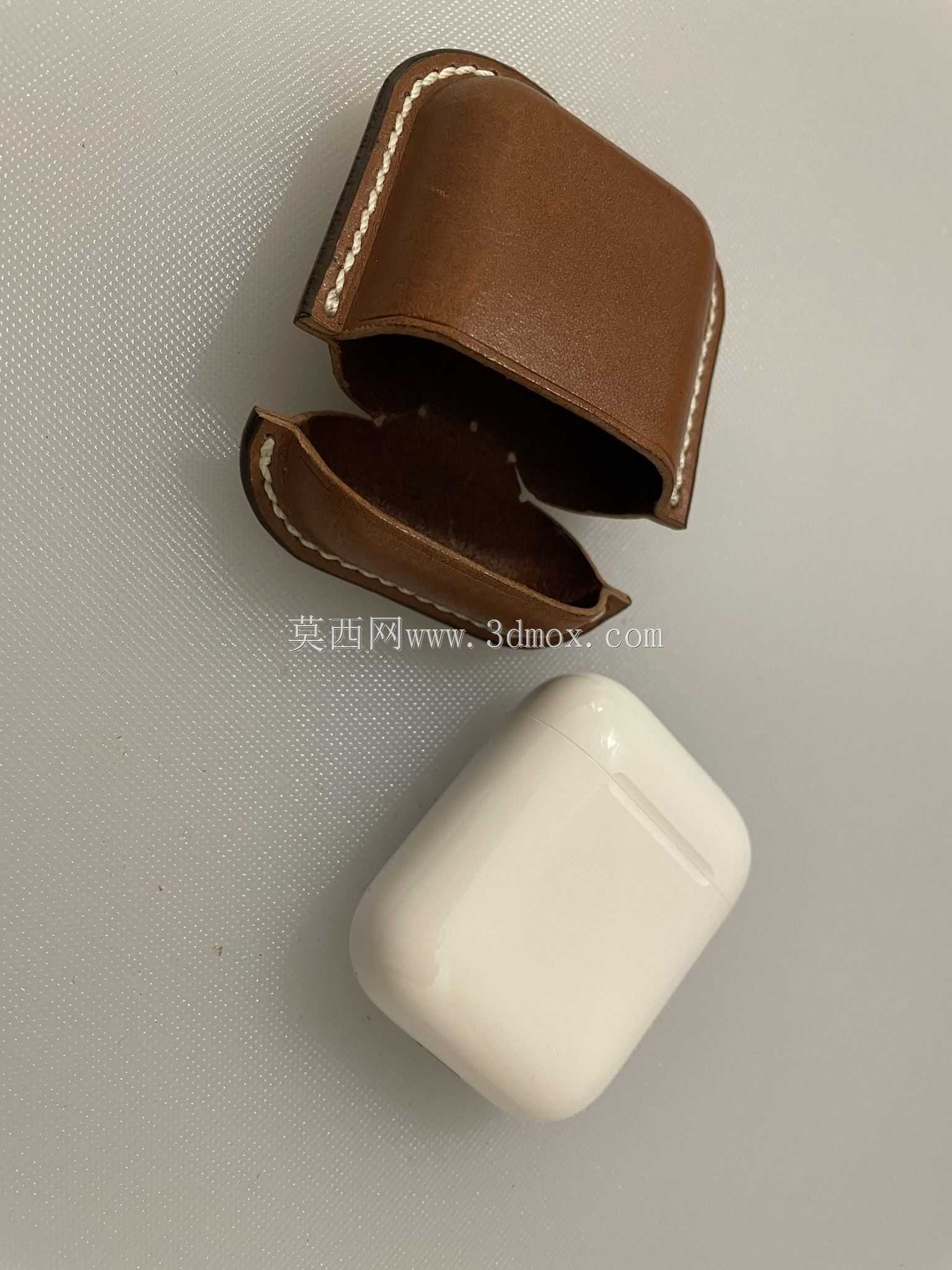

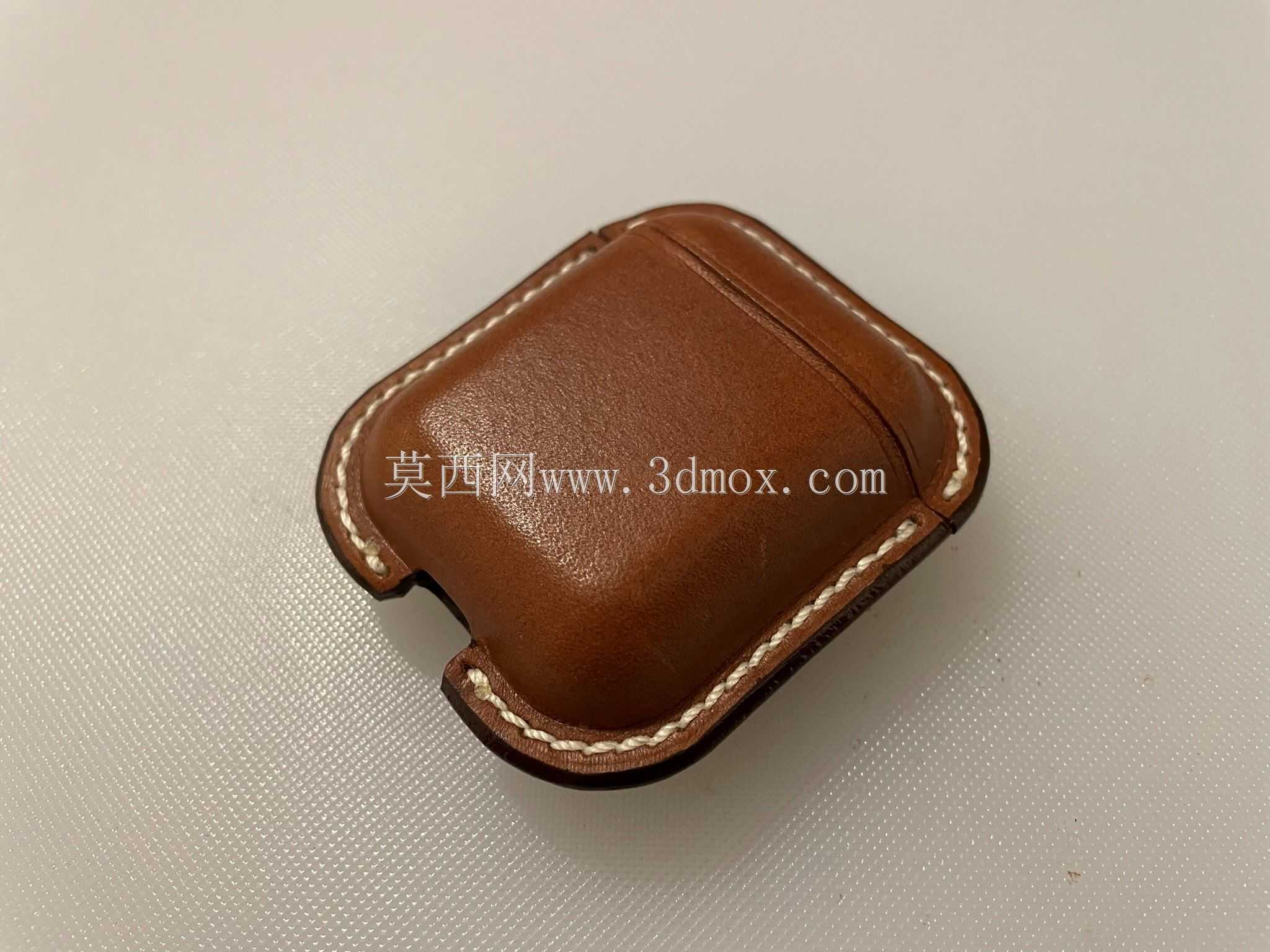

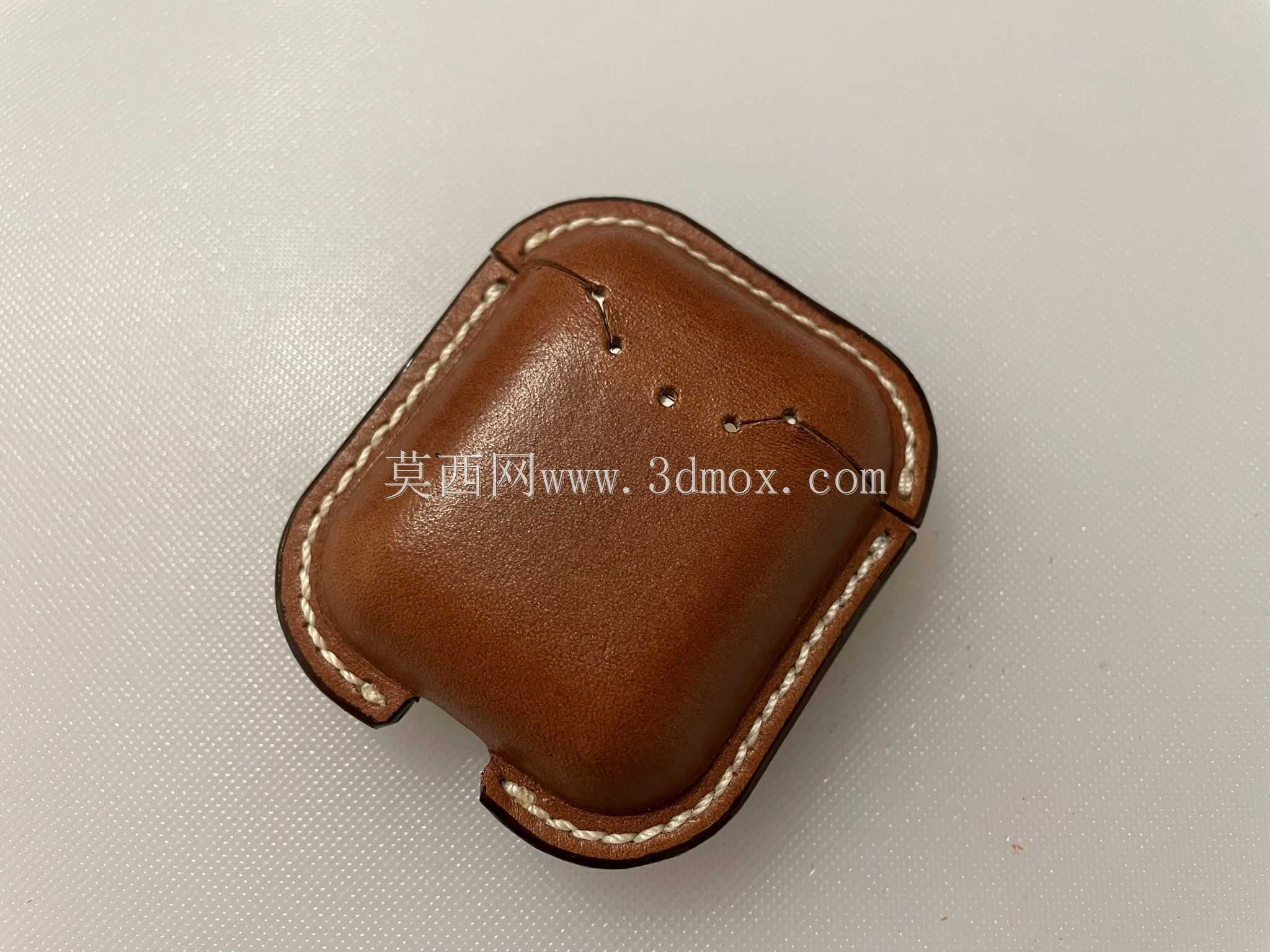

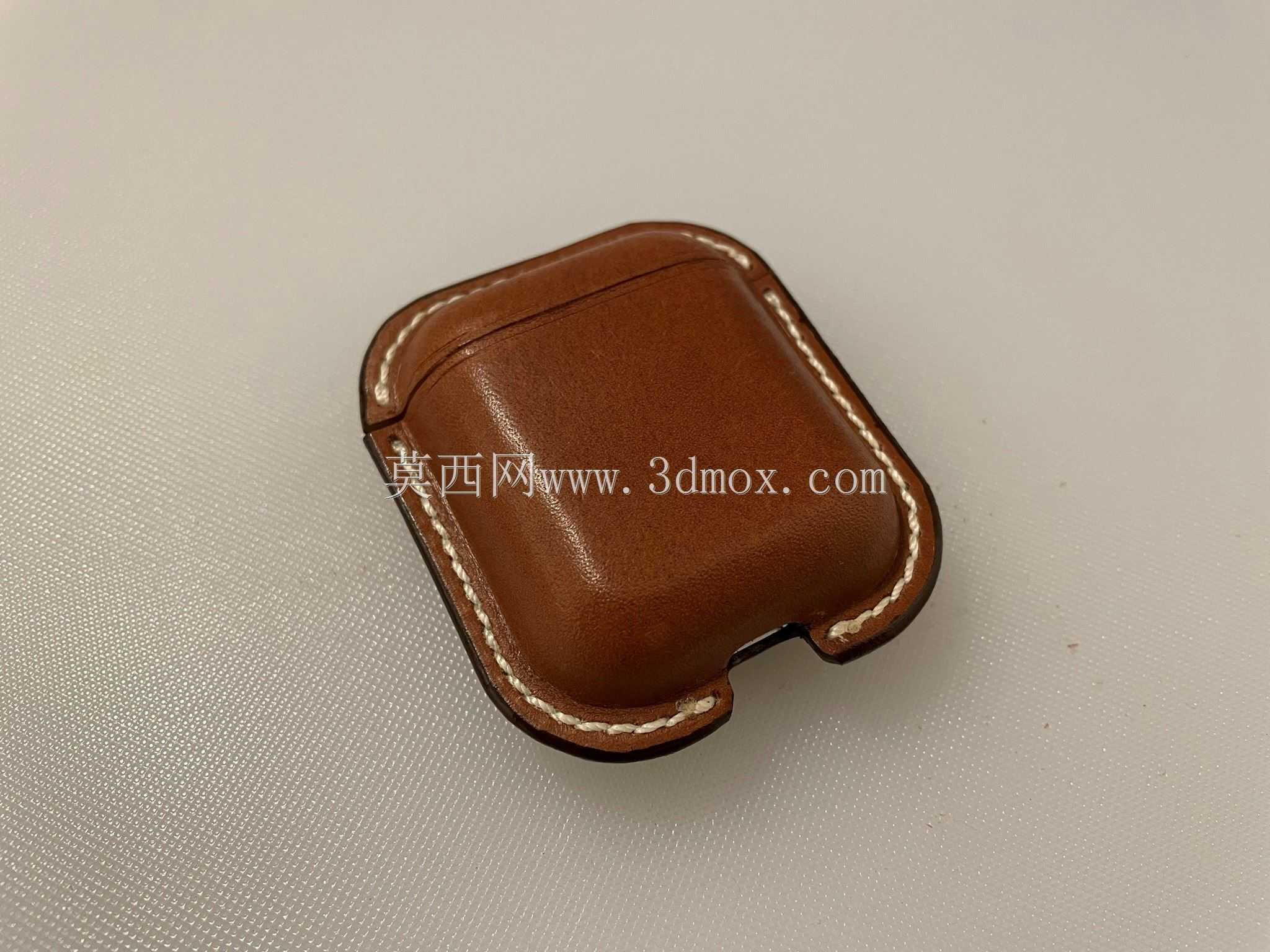

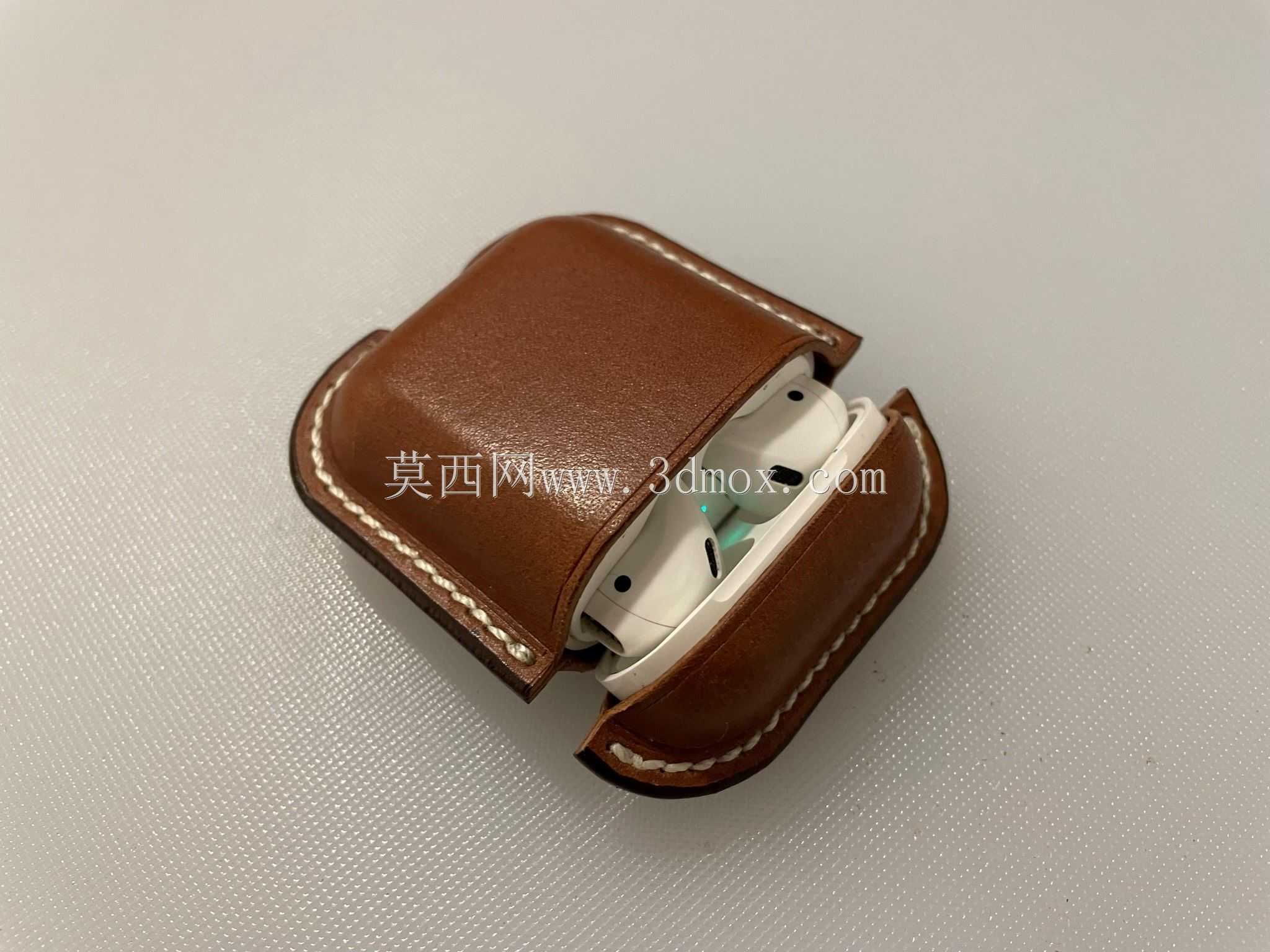

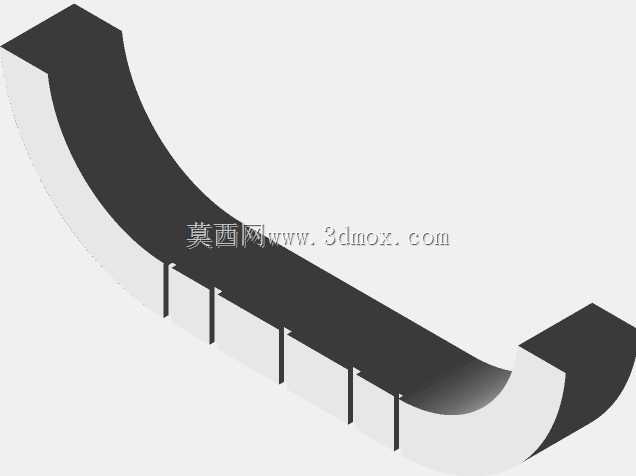

　　实际使用时，先把裁切好的长方形皮料铺在下层成型框上，对齐边缘的定位标记后盖上上层成型框，穿入螺丝轻轻预紧，把皮料拉平没有褶皱后再逐步锁紧螺丝，之后把上模压块对准中间的镂空位置压下，就能把皮料压出和耳机壳匹配的弧面，静置定型10到15分钟后松开螺丝，取出皮料就能得到边缘整齐、弧度贴合的皮革保护壳雏形，后续只需要做边缘封边和内衬粘贴就能完成成品。配套的小弧度压片是专门用来处理耳机壳边角位置的塑形，避免边角位置皮料回弹导致贴合不严。这套治具的结构通用性很强，只需要更换中间的成型框和上模压块，就能适配不同型号的耳机保护壳或者小型数码配件的皮革塑形需求，不需要重新制作整套工装，能大幅降低小批量定制的加工成本。
