小型家电双工位托盘链式装配输送线

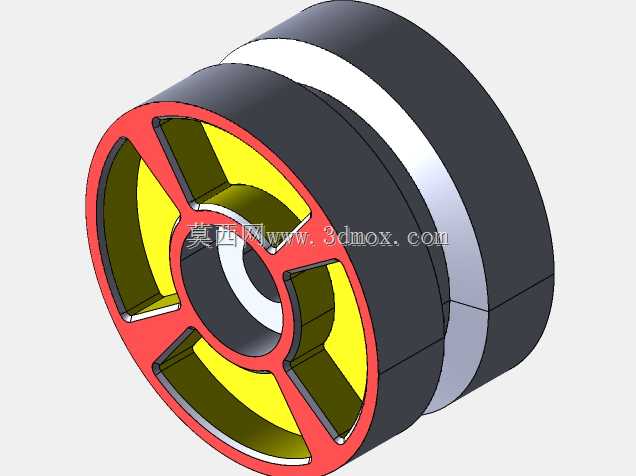

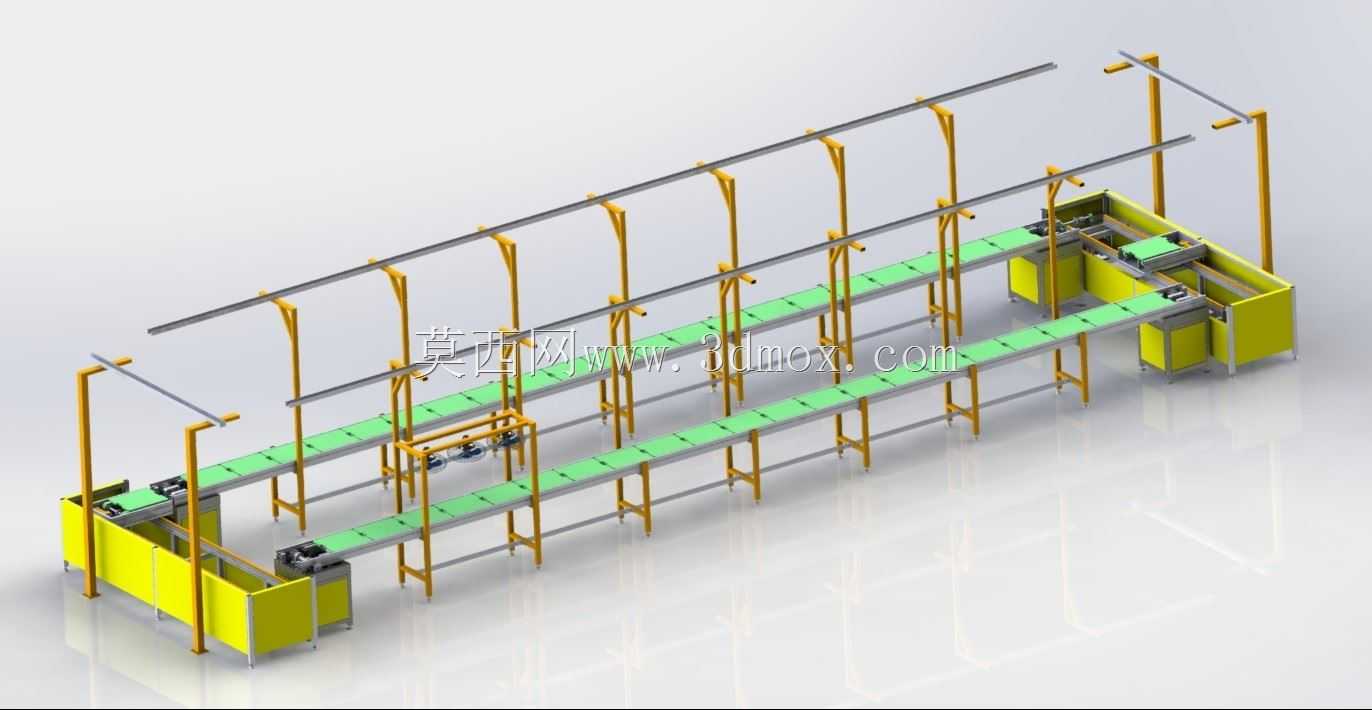

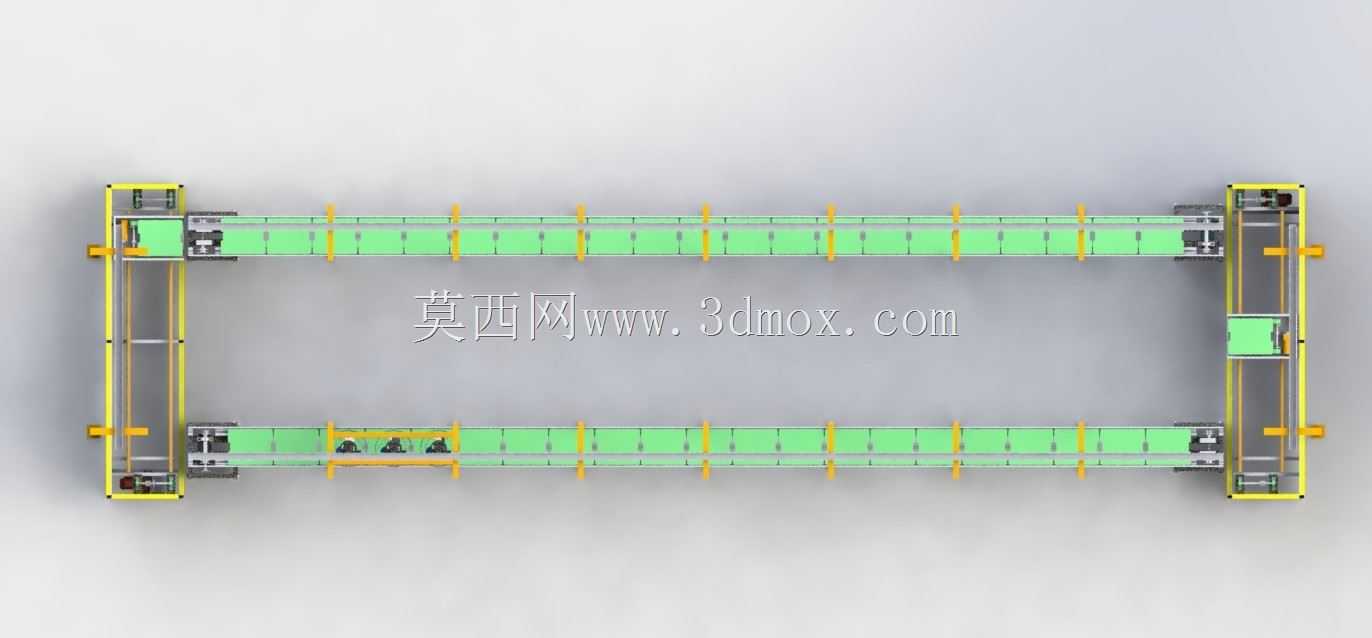

　　这套双段式输送装配线主要面向小型家电类产品的整机组装工序，适配15米左右的车间排布需求，可同时承载小型电视、微型电机两类产品的混线组装作业，线体整体采用分段式模块化设计，单段线体长度控制在7.5米区间，两段线体通过端部的转向接驳单元完成工件托盘的循环流转，无需额外配置顶升移栽机构即可实现托盘的闭环输送，能有效压缩线体端部的占用空间，适配厂房内柱距8米左右的常规生产车间布局。线体的承载主体采用型材托盘链结构，链板表面配套定制的尼龙托盘滑块，滑块与链板之间通过沉头螺钉固定，托盘滑块的定位槽根据待装配产品的底部轮廓做了仿形设计，可直接承托工件底座，无需额外加装工装板，单工位的承载上限设定为12kg，完全覆盖小型电视、

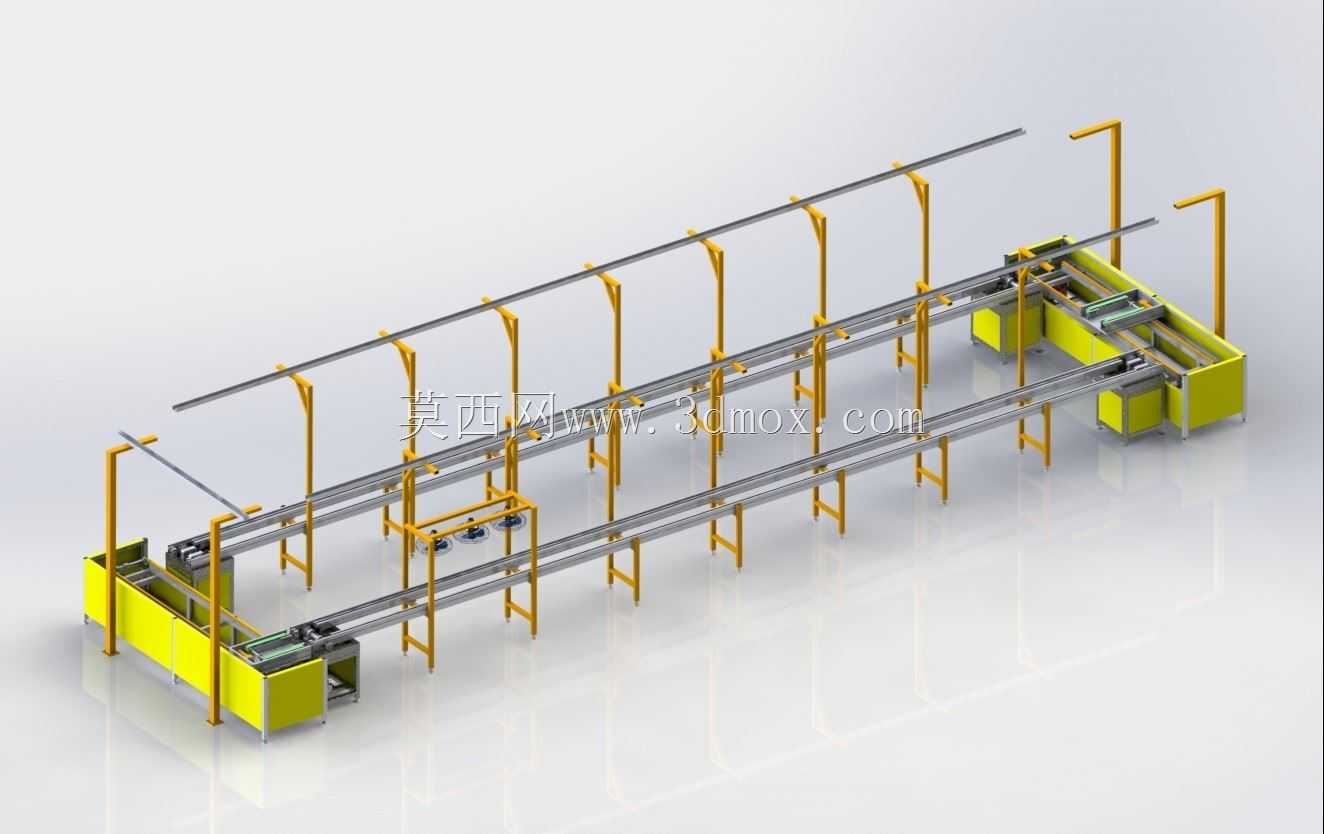

　　微型电机的整机重量区间，输送过程中工件不会出现滑移、偏位问题，能保证各装配工位的操作定位精度。线体的支撑框架全部采用工业铝型材拼接搭建，支脚底部配置可调脚杯，可根据车间地面的平整度调整支脚高度，调整范围在0-50mm之间，能抵消地面3°以内的倾斜误差，保证线体整体水平度偏差不超过1mm/m，避免链板运行过程中出现跑偏、卡滞问题。线体上方配套的双层悬挂支架，上层用于布置照明灯带、工艺指导书挂架，下层用于铺设气动管路、供电线槽，所有管线全部隐藏在型材槽内，不会占用线体两侧的操作空间，操作人员在工位上取放工具、拿取物料时不会被管线干涉。线体两端设置的黄色防护围板，高度为400mm，刚好覆盖线体回程段的运动部件，能避免操作人员衣物、

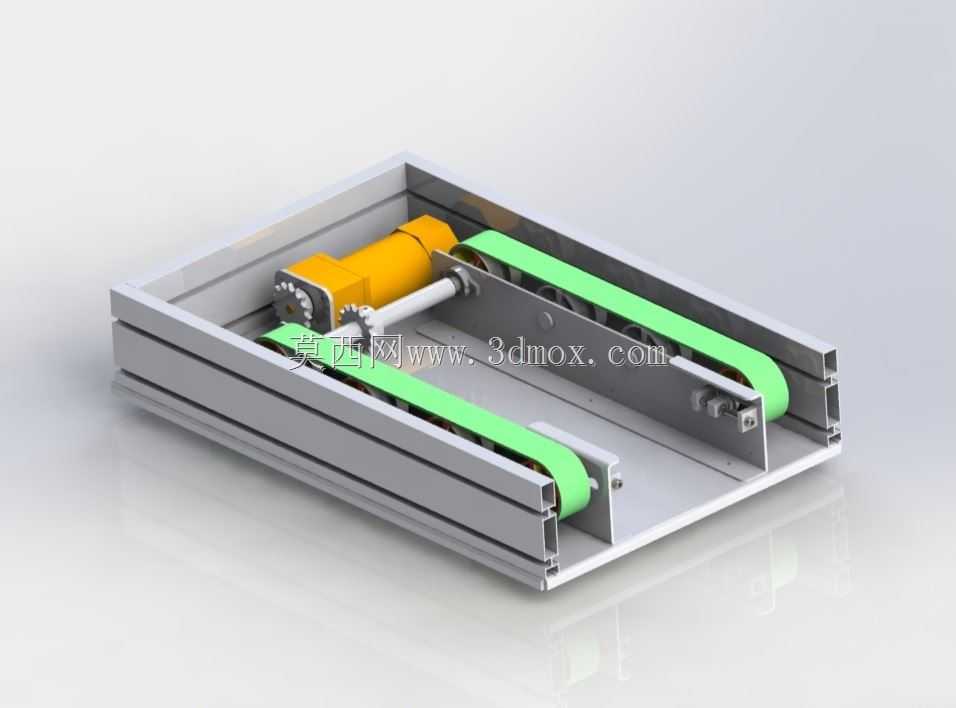

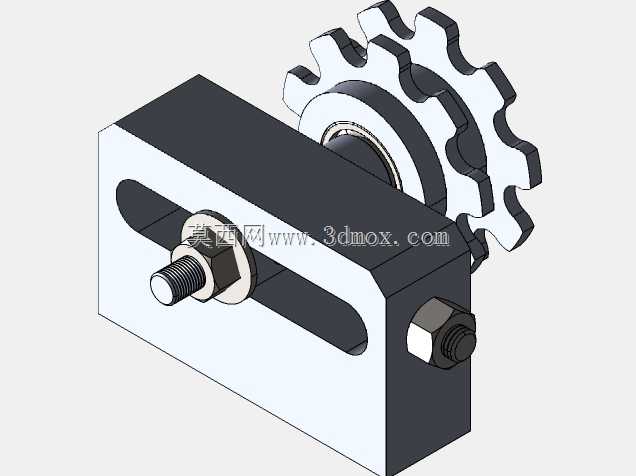

　　工具卷入链板传动结构，同时围板采用快拆式卡扣固定，日常维护时无需工具即可快速拆卸，方便检修人员调整链板张紧度、更换磨损的滑块部件。线体的驱动单元布置在端部的黄色护罩内部，采用减速电机直接驱动主动链轮的传动方案，传动链的张紧机构设置在从动轴端，通过调整螺栓即可改变从动轴的位置，实现链条张紧度的快速调节，日常维护时不需要拆解线体主体结构。在工位排布上，线体单侧预留了600mm宽的操作空间，可根据装配工序的需求布置10-12个操作工位，每个工位上方可独立配置风批吊具、物料盒挂架，适配从零部件上料、螺丝锁付、性能检测到成品下线的全流程装配作业，当需要切换生产品类时，仅需更换对应规格的托盘滑块即可完成线体快速换型，换型时间控制在30分钟以内，

　　不需要对铝型材框架、传动结构做任何改动。线体的整体宽度控制在800mm，其中输送面宽度为400mm，两侧的机架各占200mm，整体高度为750mm，符合人工站立操作的人机工程学高度，操作人员长时间作业不会出现腰部疲劳问题。线体端部的接驳单元采用弧形导向轨设计，托盘滑块运行到端部时会沿着导向轨平稳转向，不会出现卡顿、托盘脱落问题，转向处的运行速度与主线体保持一致，保证工件在转向过程中不会出现晃动，避免装配到一半的工件出现零部件移位。从建模细节来看，这套线体的所有连接部位都还原了实际的螺栓连接、型材角码连接结构，链板的节距、链轮的齿形参数都按照实际选型的标准件参数绘制，铝型材的截面规格、脚杯的安装尺寸都符合工业铝型材的通用标准，可直接用于方案汇报、布局模拟，也可作为同类装配线设计的参考原型，设计时充分考虑了中小批量家电生产企业的车间空间限制、多品类混线生产需求，没有采用冗余的复杂结构，在保证功能完整性的前提下尽可能压缩了制造成本与安装难度，所有外购件都选用通用标准型号，后期维护更换配件时不需要定制特殊规格，能有效降低设备的全生命周期使用成本。
