无压储罐用快开式椭圆形人孔检查口

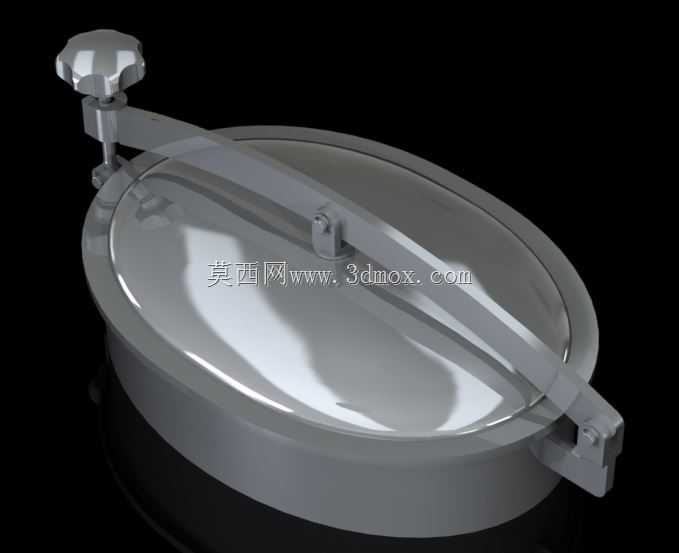

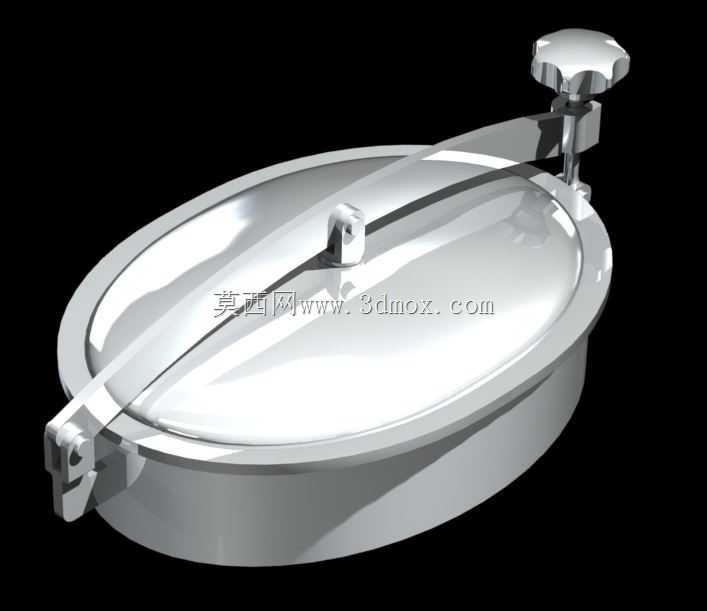

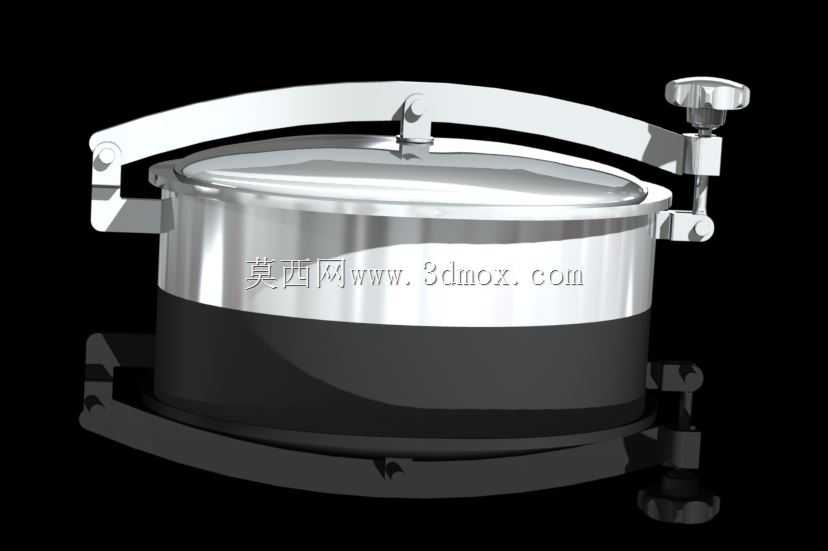

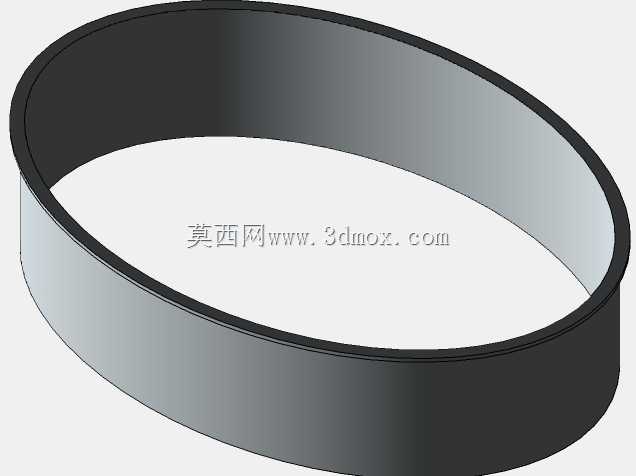

　　在食品饮料、精细化工、常压水处理等行业的立式、卧式无压储料罐体配置中，椭圆形检查口是罐体侧壁或顶部最常用的人员进出、内部检修与清洁作业的通道结构，相比圆形人孔，同开孔面积下椭圆结构能更好适配罐体曲面弧度，减少罐体补强区域的应力集中，同时降低开孔对罐体整体结构刚度的削弱。这款椭圆形检查口采用侧置旋转压臂加手轮锁紧的结构，无需额外工具即可完成启闭操作，日常生产中操作人员进入罐体内部清理余料、检查内壁防腐层磨损、更换内部附件时，单人即可快速完成盖板的开启与锁闭，大幅降低日常运维的操作成本。从结构设计逻辑来看，整个检查口的底座采用与罐体材质匹配的圈座结构，安装时圈座与罐体壁板采用连续满焊连接，焊接后需对焊缝进行打磨处理，避免出现卫生死角，

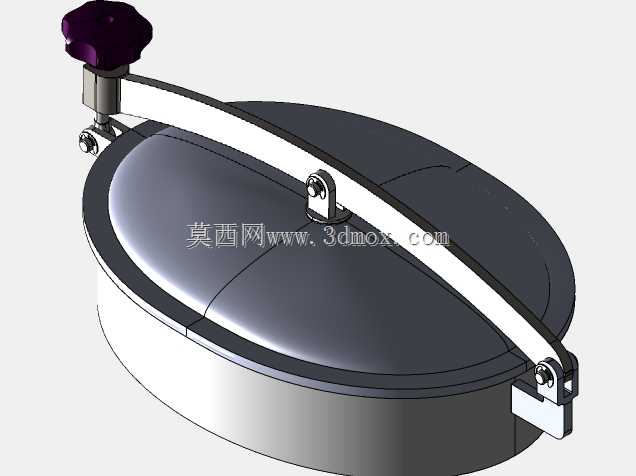

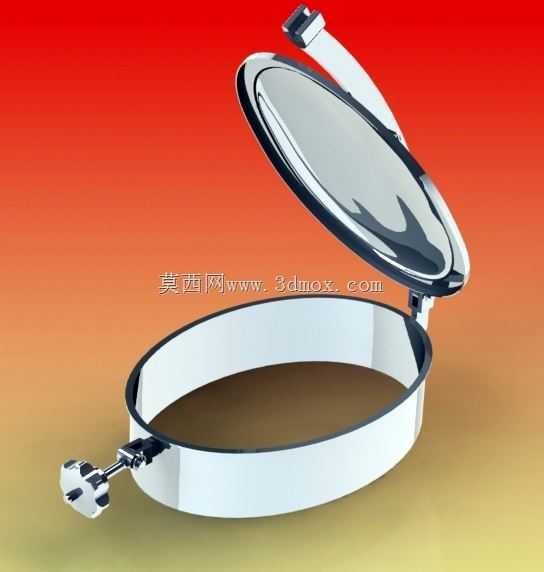

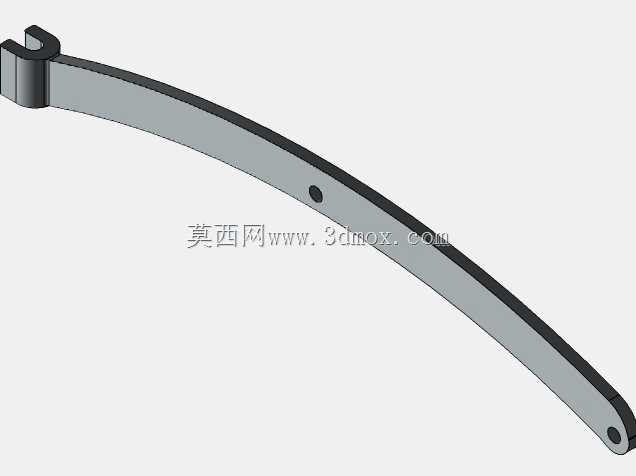

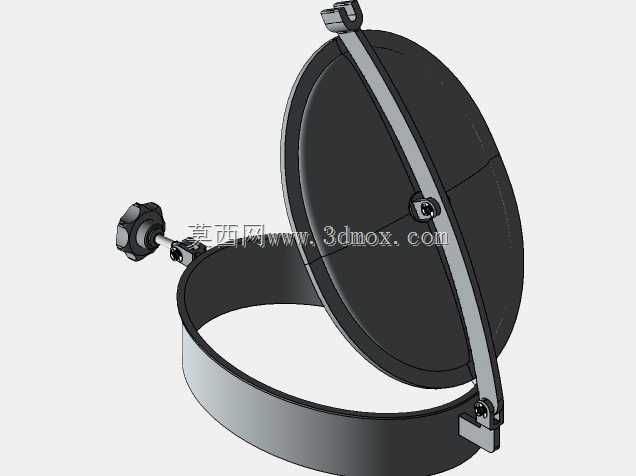

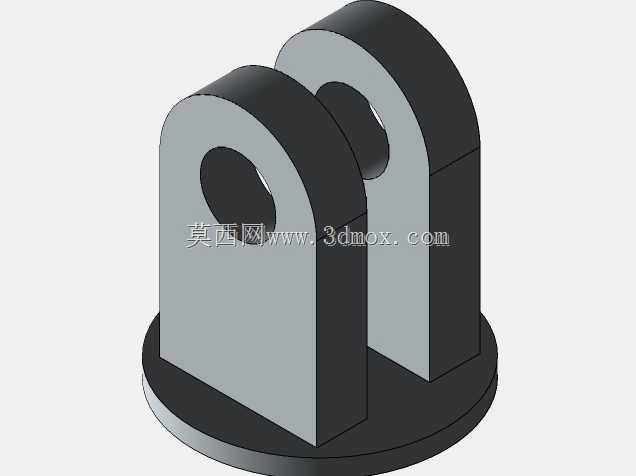

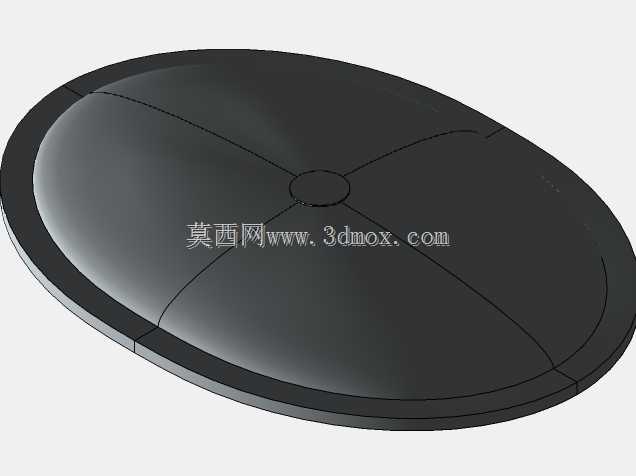

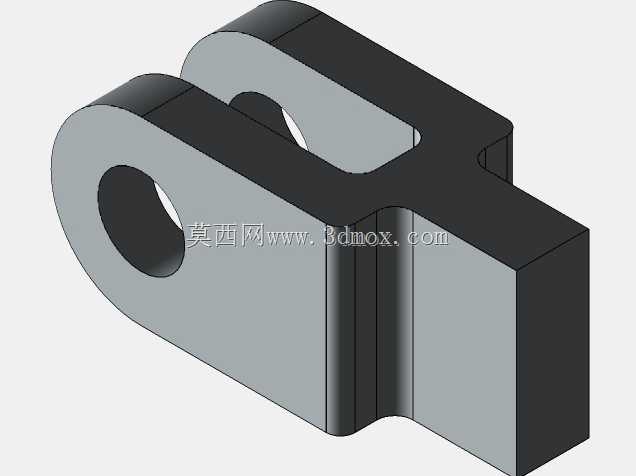

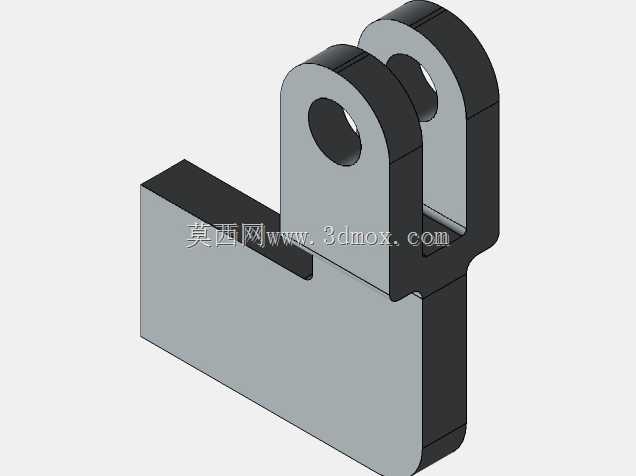

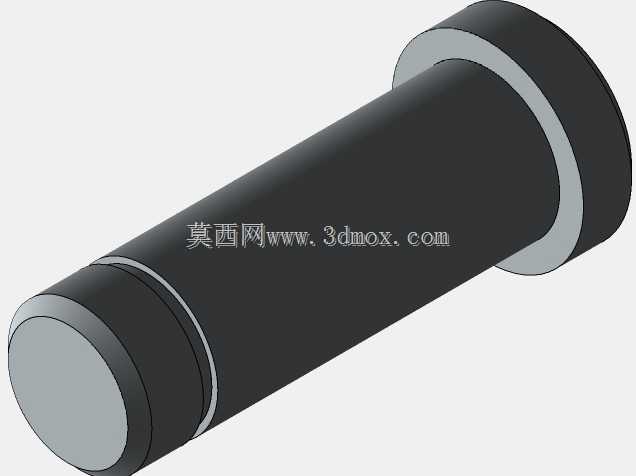

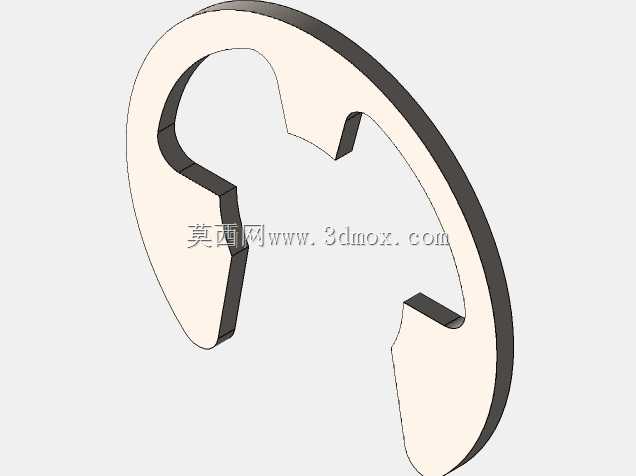

　　满足食品、医药类行业的清洁生产要求；盖板与底座之间配置整圈密封胶条，锁闭时压臂通过端部的手轮施加垂直向下的压紧力，让胶条产生均匀的压缩变形，实现无压工况下的可靠密封，防止罐内物料外泄以及外部粉尘、杂质进入罐内污染物料。压臂采用铰接式结构设计，开启时松开手轮后可将压臂旋转至侧边，盖板即可通过侧边的铰链向上翻转开启，完全开启后盖板不会遮挡人孔通道，保障人员进出的操作空间，同时铰接位置配置耐磨衬套，长期反复启闭也不会出现铰接位松旷、偏移的问题，保证每次锁闭时压块都能准确对准盖板上的承压位置，避免局部压偏导致密封失效。尺寸边界上，这款检查口的内部净通行尺寸为442mm×307mm，这个尺寸经过实际运维验证，

　　既可以满足成年操作人员佩戴常规劳保装备顺利进出，也不会因为开孔过大造成罐体壁板需要额外增加过多补强结构，控制整体配件重量的同时降低罐体开孔处的结构补强成本；圈座的安装法兰边预留了足够的焊接操作空间，安装时不需要在罐体壁板上开过大的预制孔，现场配焊时的施工难度更低，焊接后圈座与罐体壁板的贴合度更好，减少焊接变形带来的密封面平整度偏差。在实际选型适配过程中，这类无压椭圆形检查口仅适用于常压工况，也就是罐体内部工作压力与外部大气压差值不超过0.01MPa的储料、储水罐体，不能用于承压储罐、真空储罐的工况，选型时需要根据罐体的壁厚匹配对应高度的圈座，保证焊接后圈座的密封面处于水平或者与罐体曲面切线平行的状态，

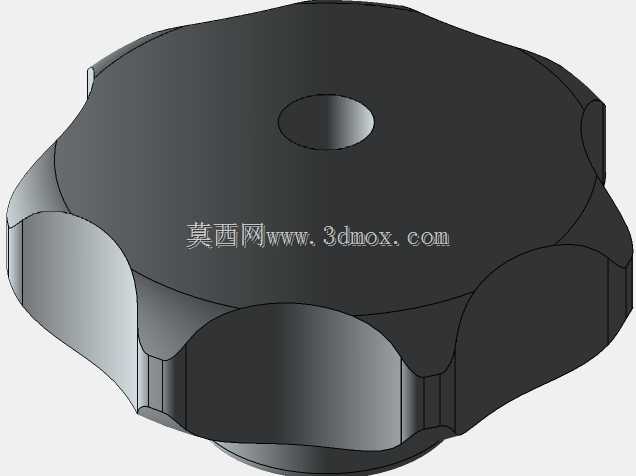

　　避免长期使用后密封面倾斜导致胶条压缩量不均出现渗漏。日常维护层面，这类检查口的密封胶条需要根据接触物料的特性定期更换，手轮的螺纹位置需要定期涂抹食品级润滑脂，避免螺纹锈蚀导致启闭卡滞，铰接位置的衬套出现磨损间隙时要及时更换，防止压臂偏移造成锁紧力不足。从三维建模的角度来看，这类结构的建模需要重点关注几个配合位置的尺寸公差：首先是盖板与圈座的配合间隙，间隙过大会导致胶条压缩量不足密封失效，间隙过小则会出现启闭卡滞；其次是压臂的旋转轨迹，建模时需要做运动干涉检查，确保压臂旋转过程中不会与盖板、圈座发生碰撞，手轮旋转锁紧时的行程要匹配胶条的设计压缩量，通常胶条的压缩量控制在30%左右即可实现可靠密封，压缩量过大反而会加速胶条老化，缩短使用寿命。另外，整个检查口的所有外露边角都做了圆弧倒钝处理，没有尖锐的棱角，避免操作人员作业时发生磕碰划伤，符合安全生产的设备设计要求，盖板表面做镜面抛光处理，不易沾附物料残留，日常清洁时只需要用抹布擦拭即可清理干净，减少清洁作业的工作量。
