PMRV蜗轮蜗杆变速传动箱体结构设计

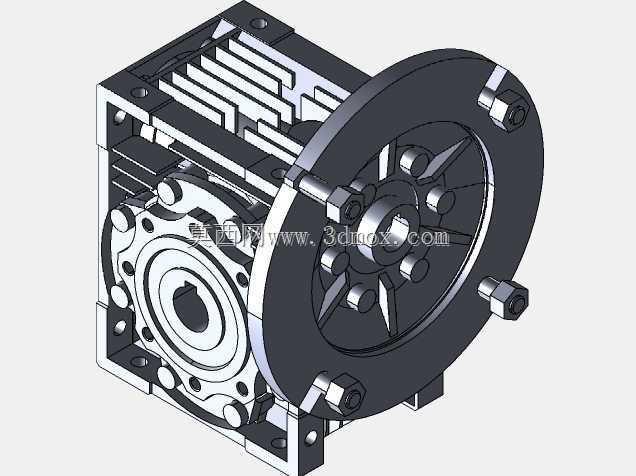

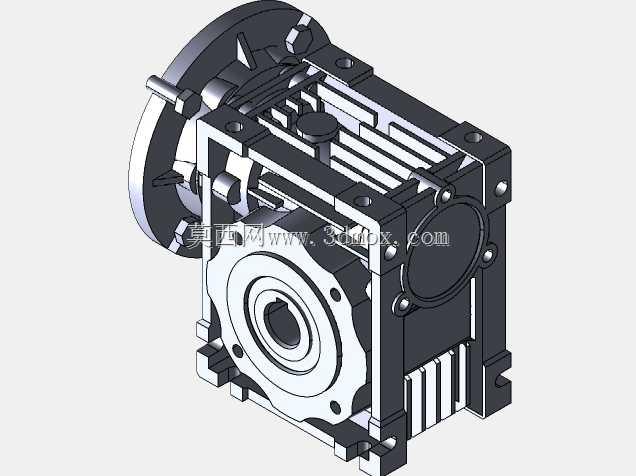

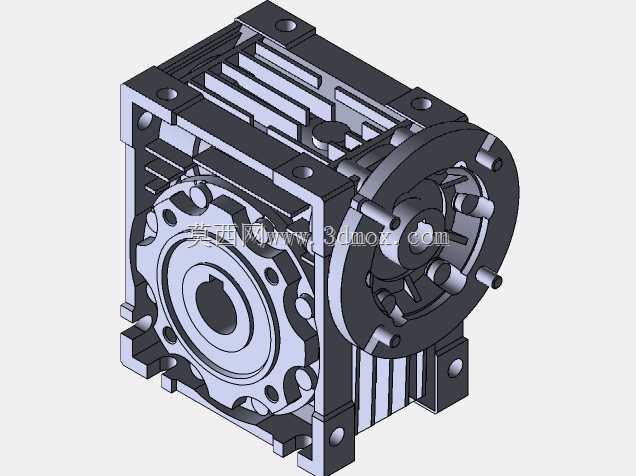

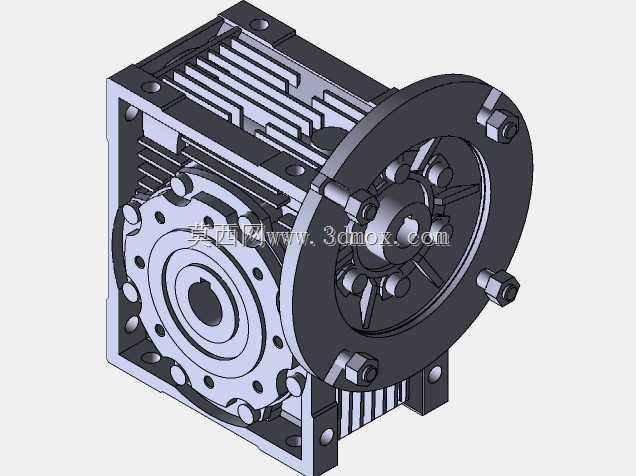

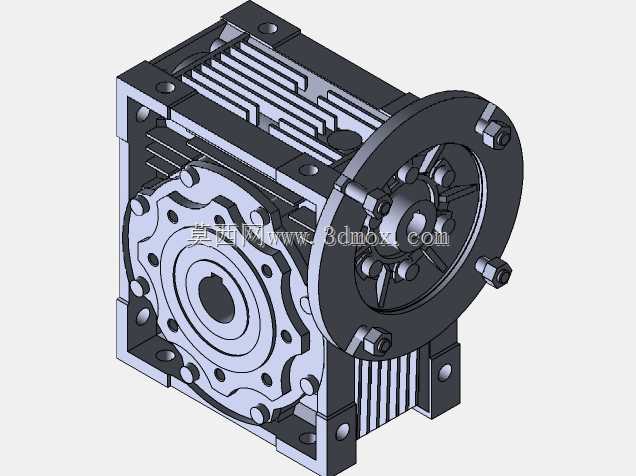

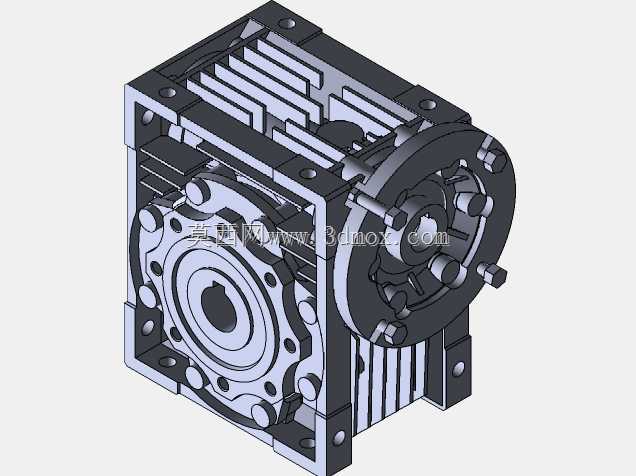

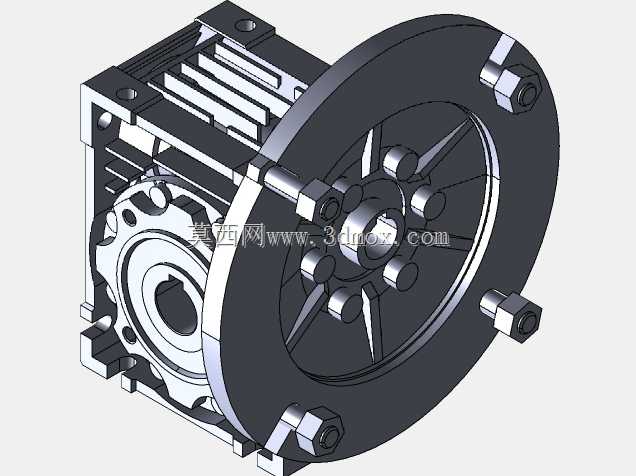

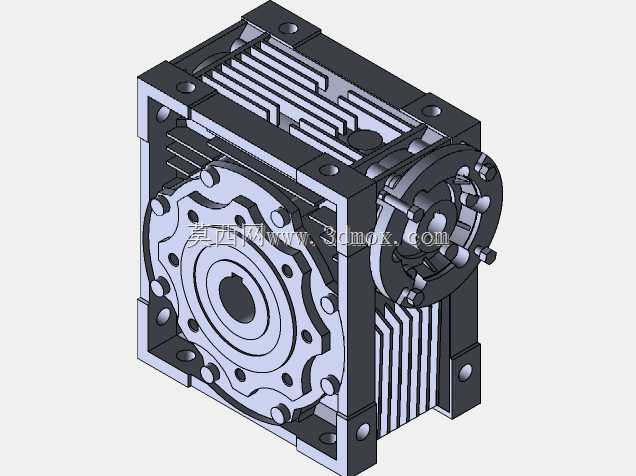

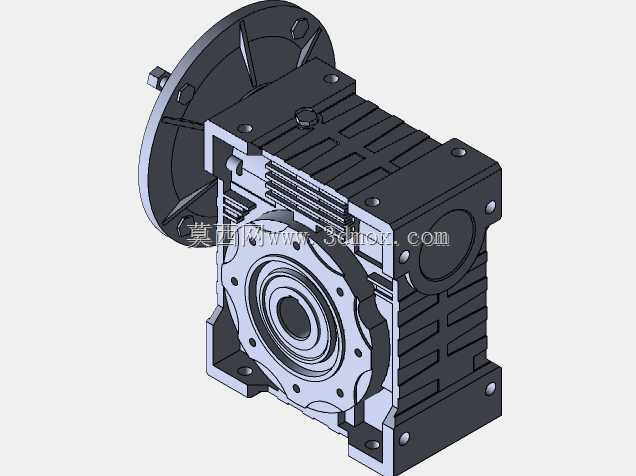

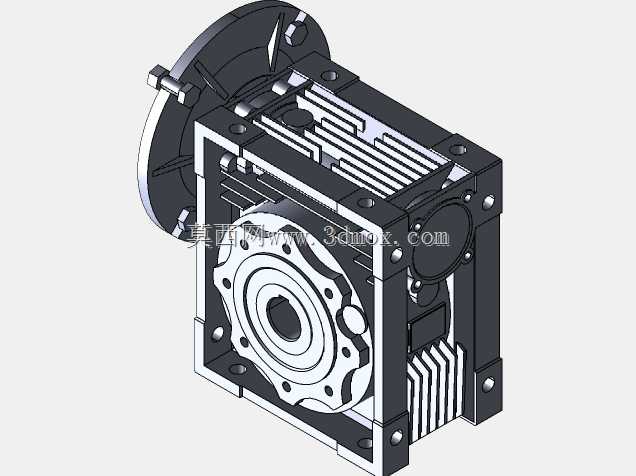

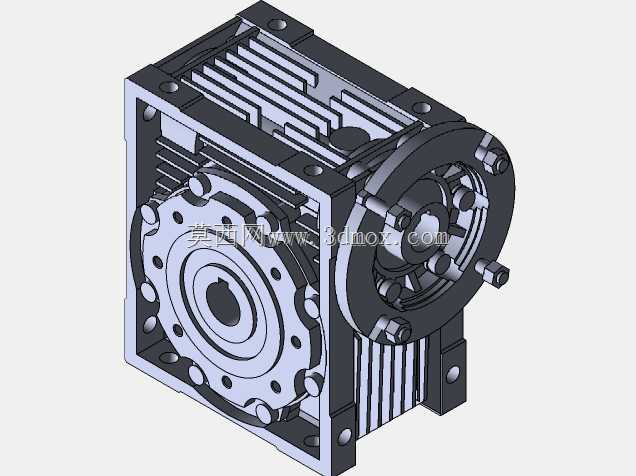

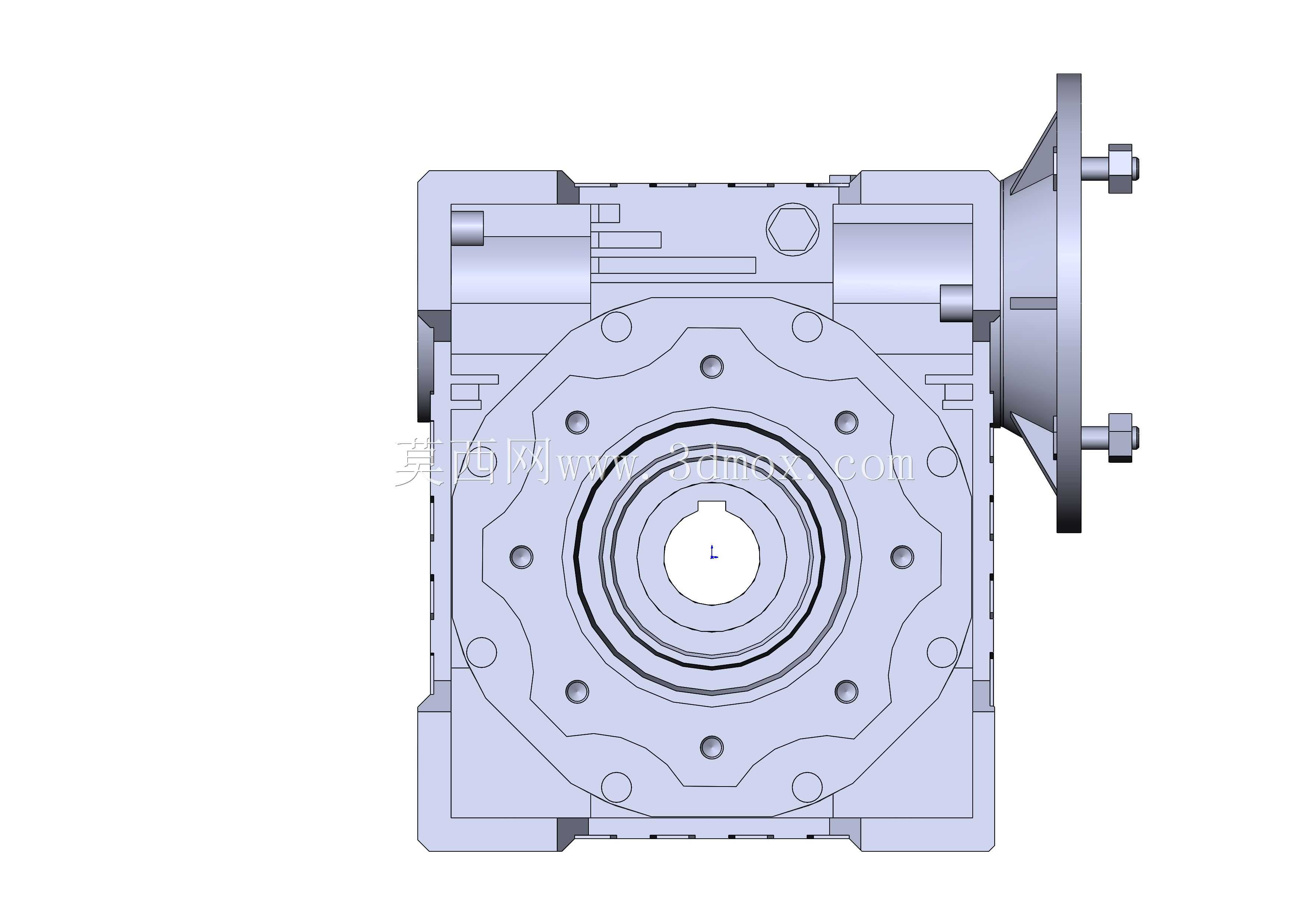

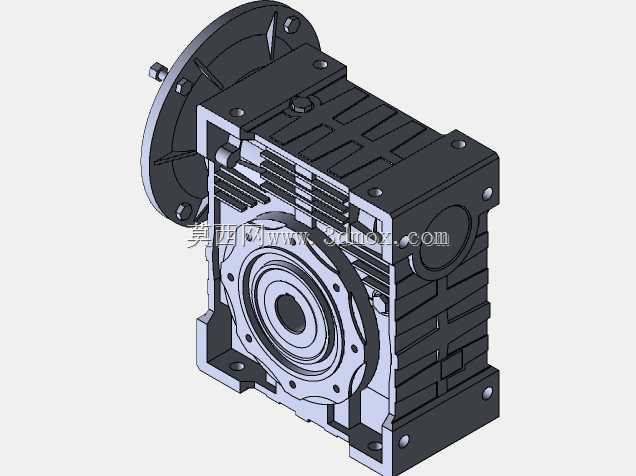

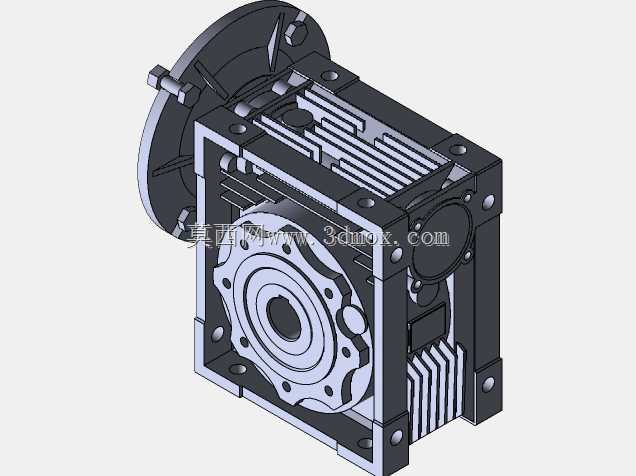

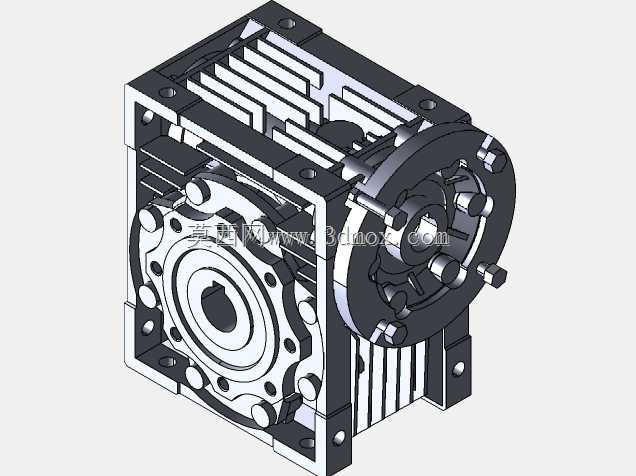

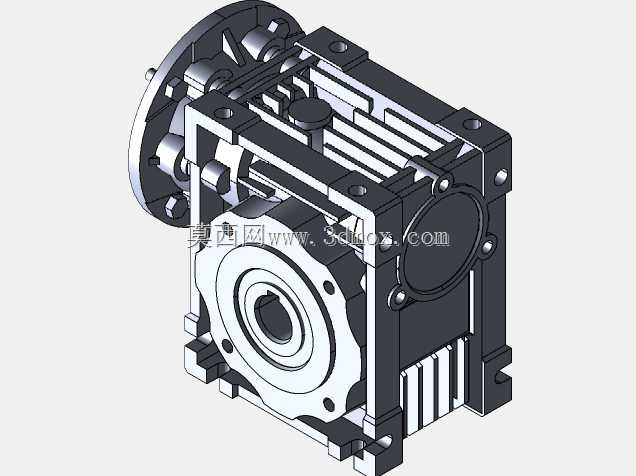

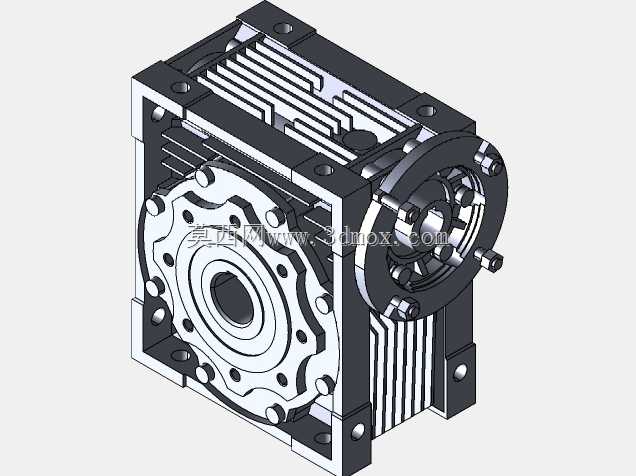

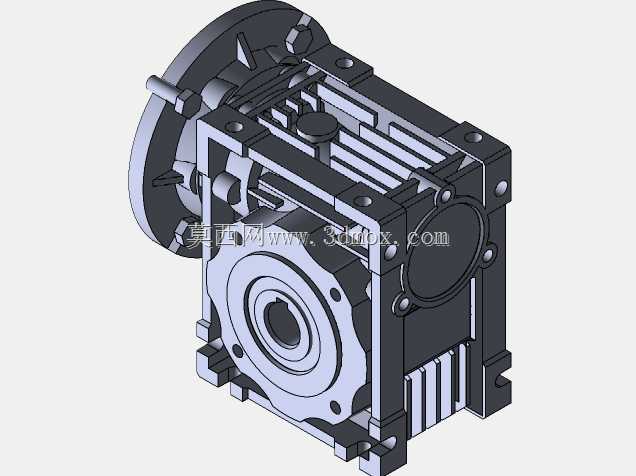

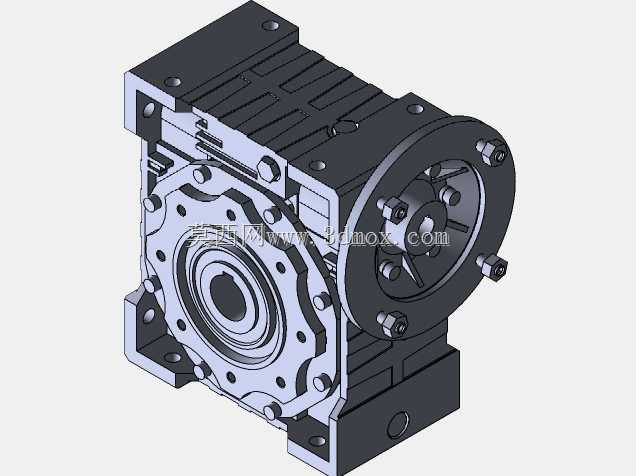

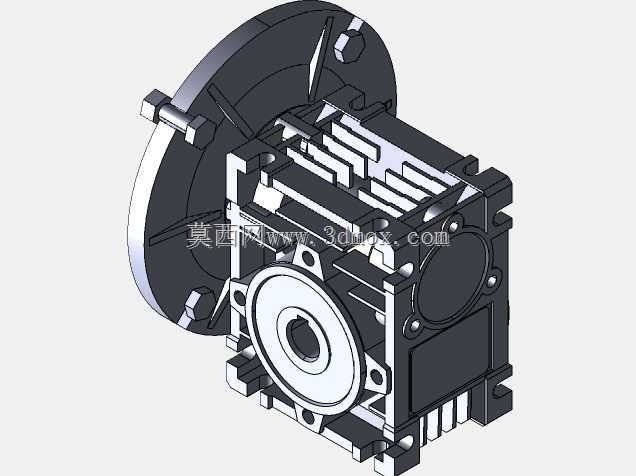

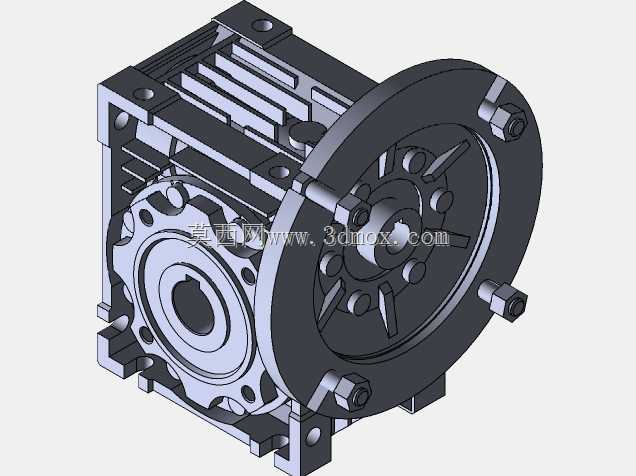

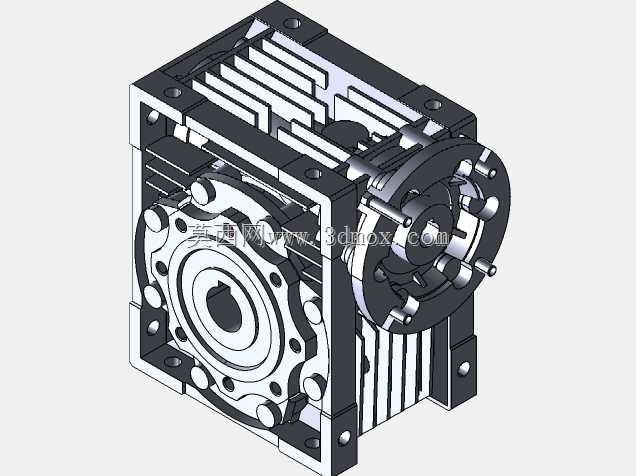

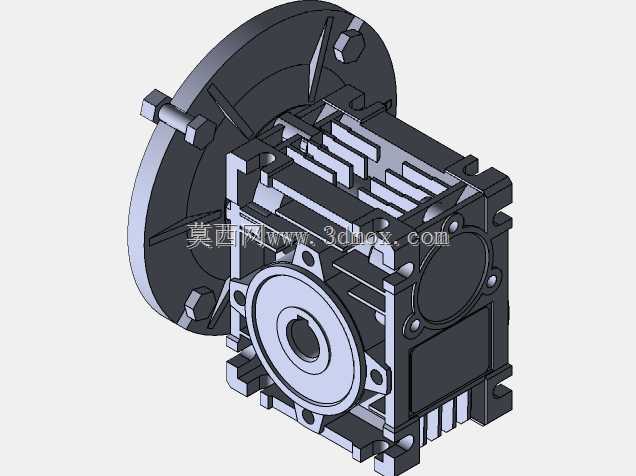

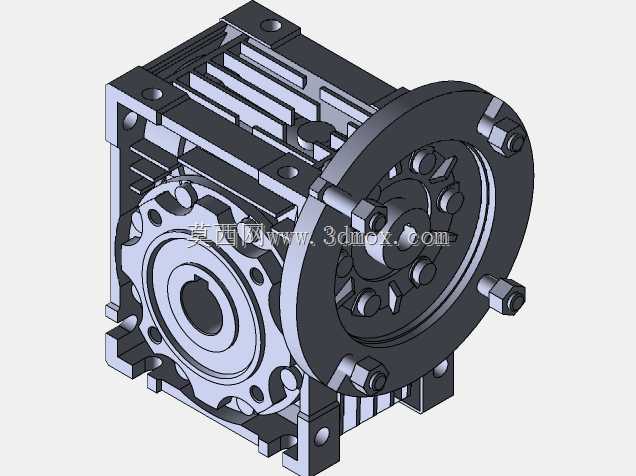

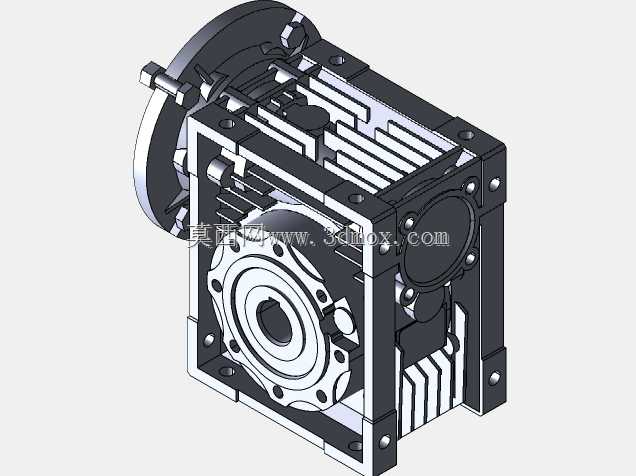

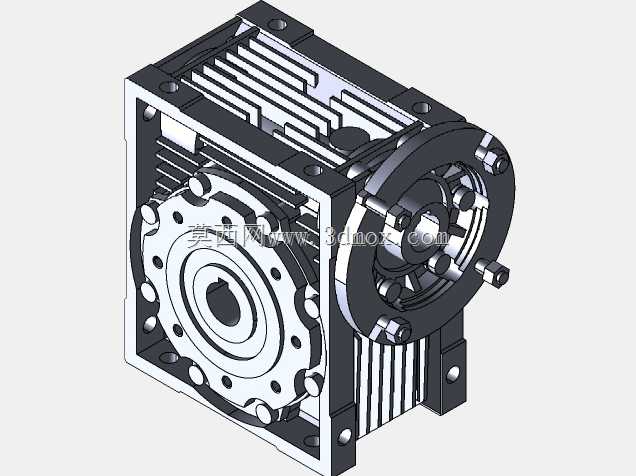

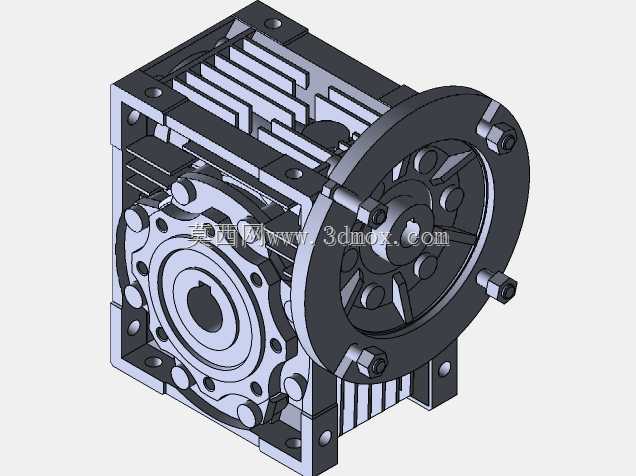

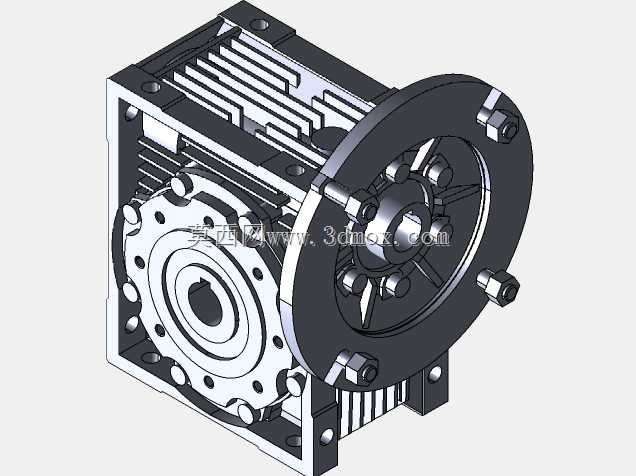

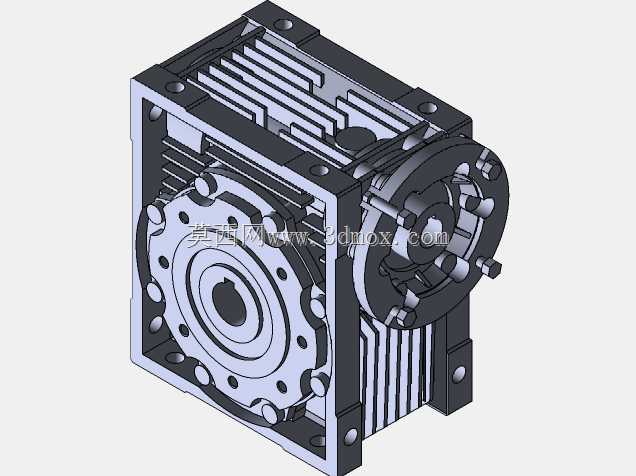

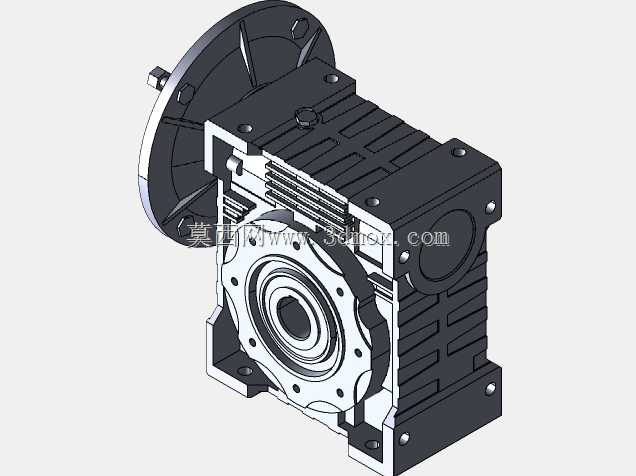

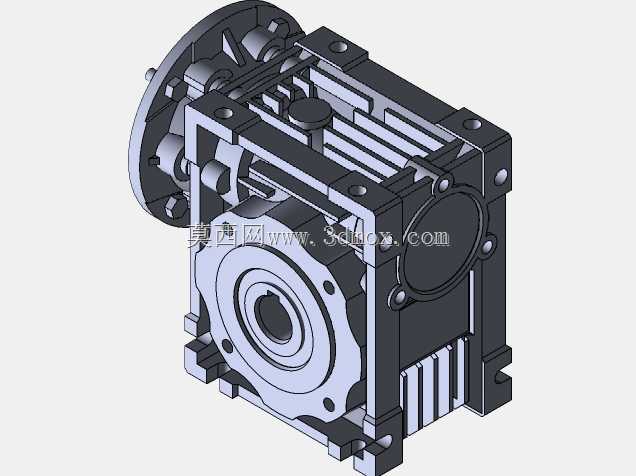

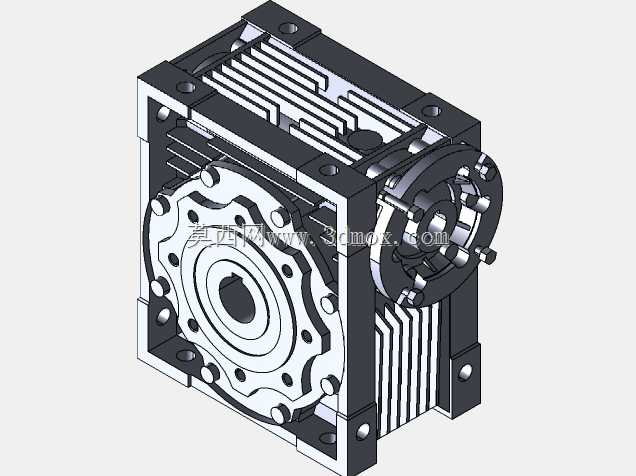

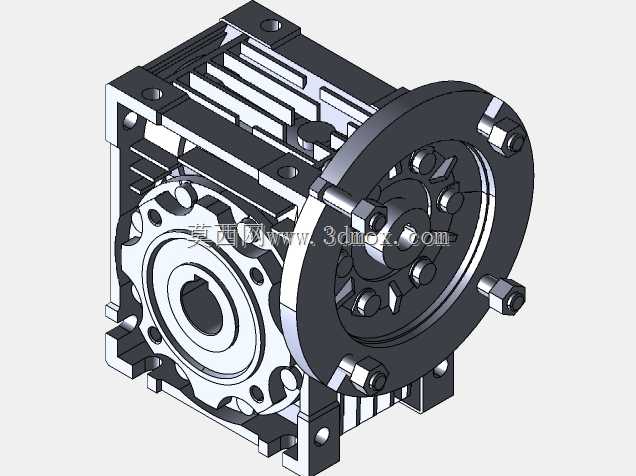

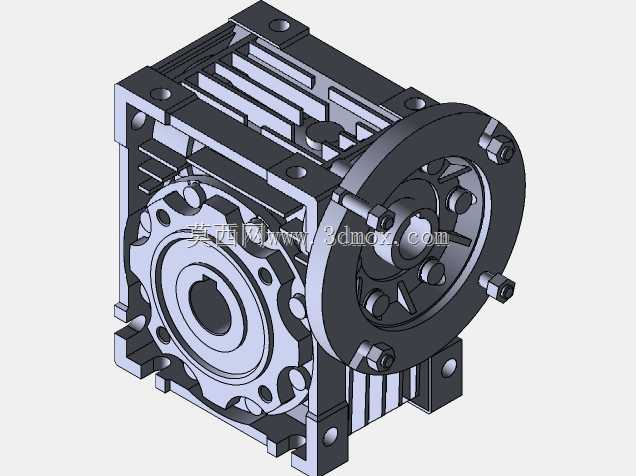

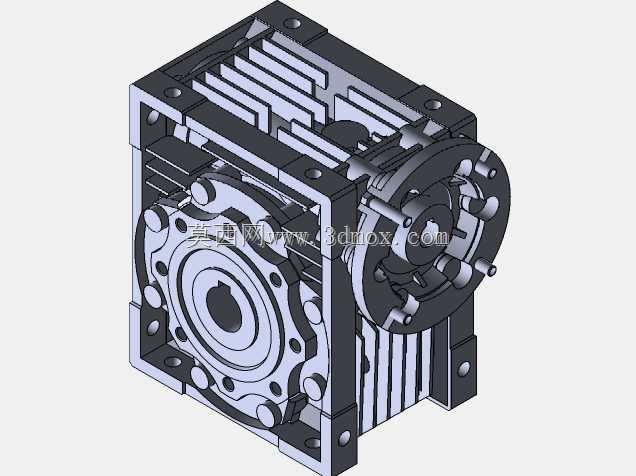

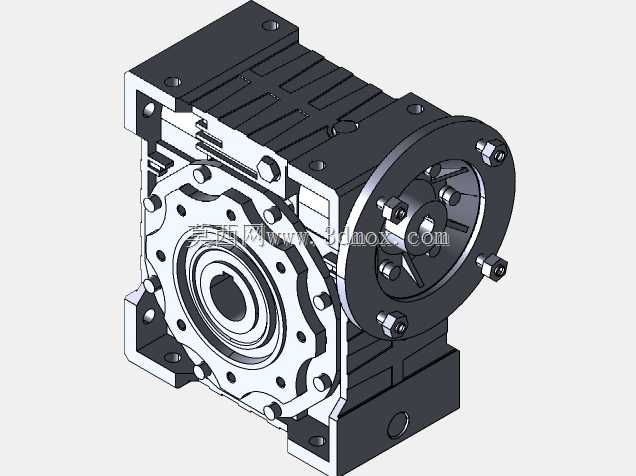

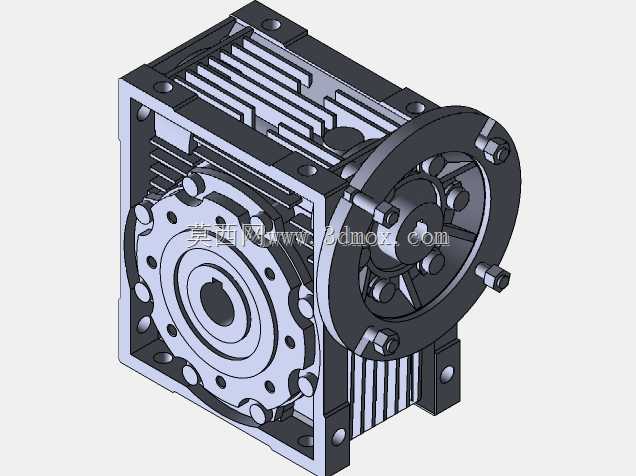

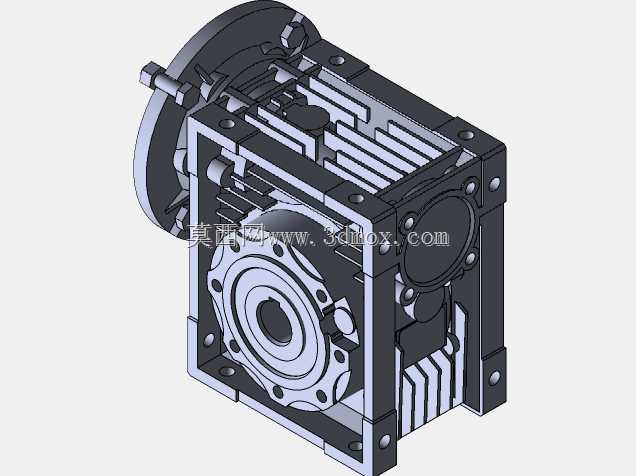

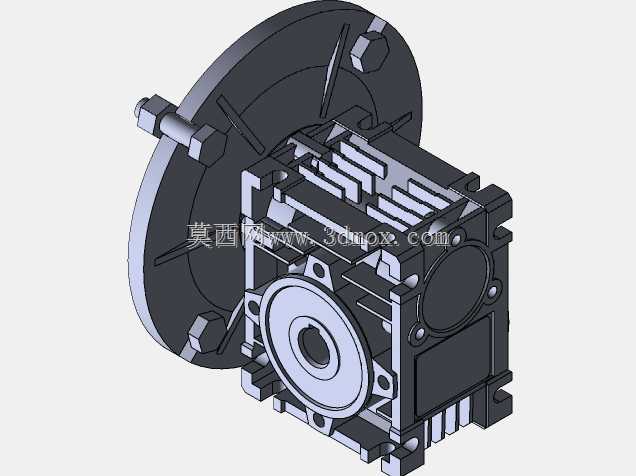

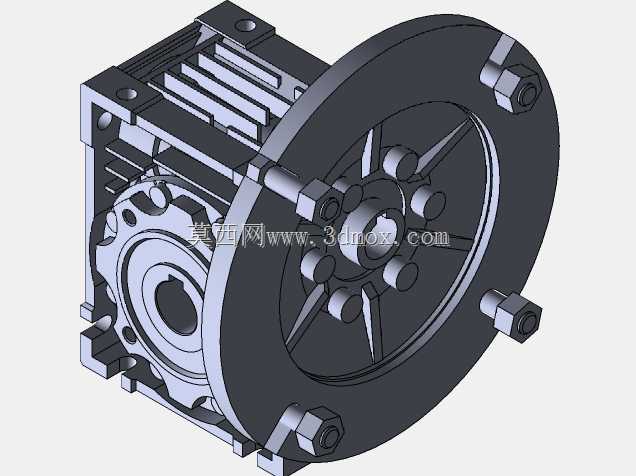

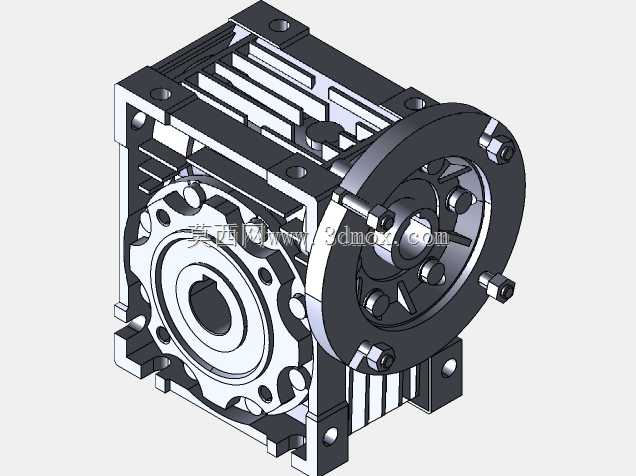

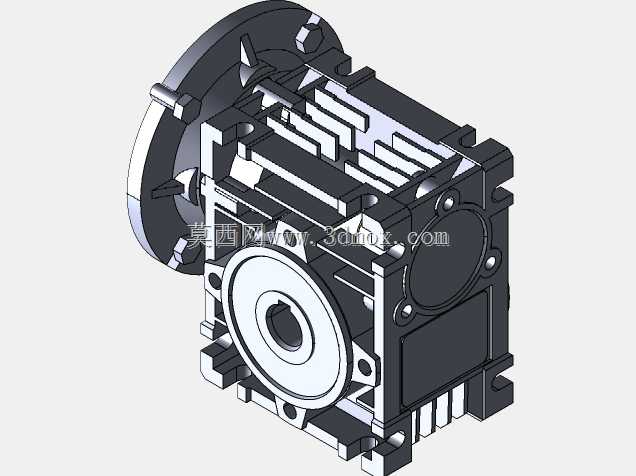

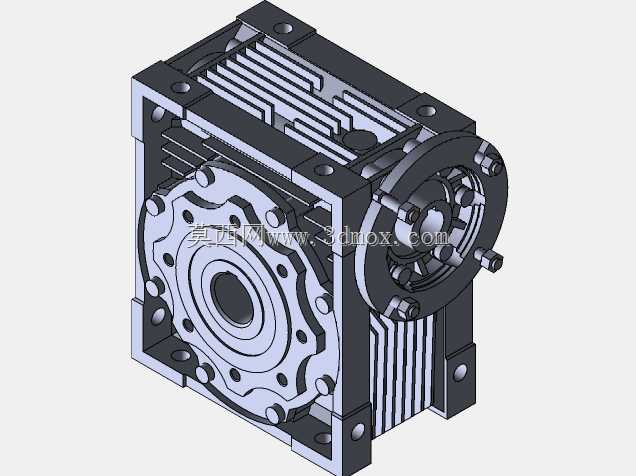

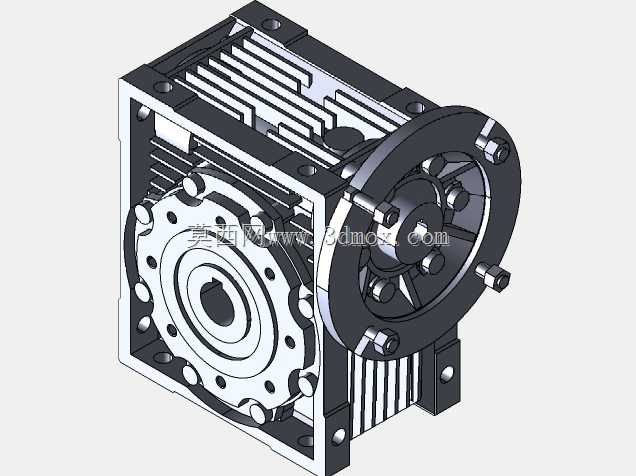

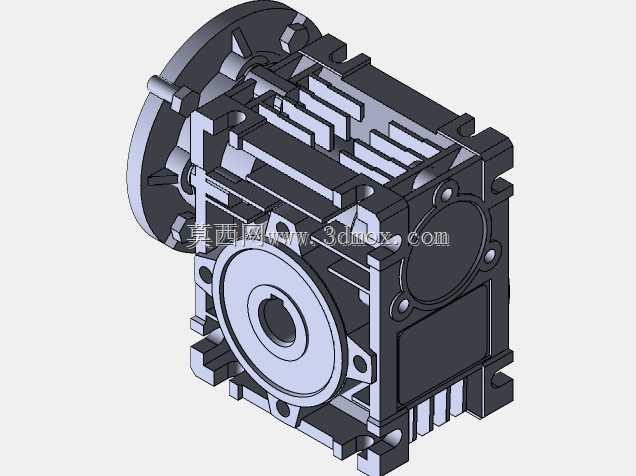

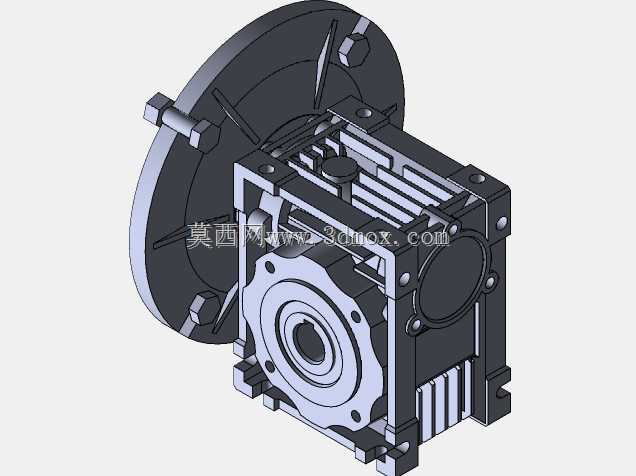

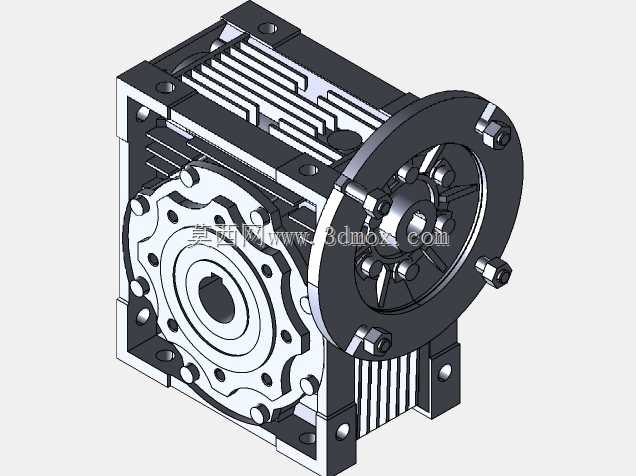

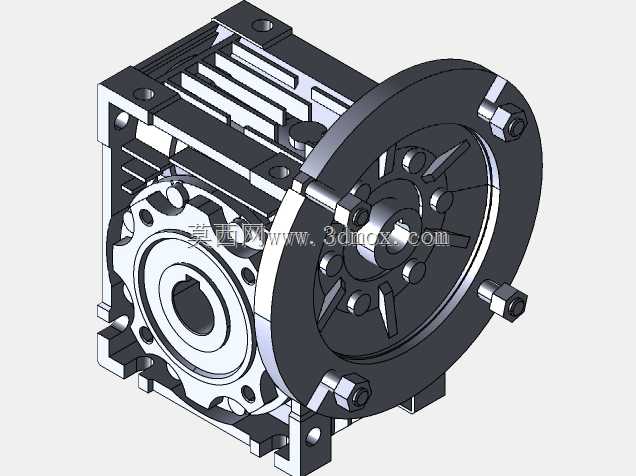

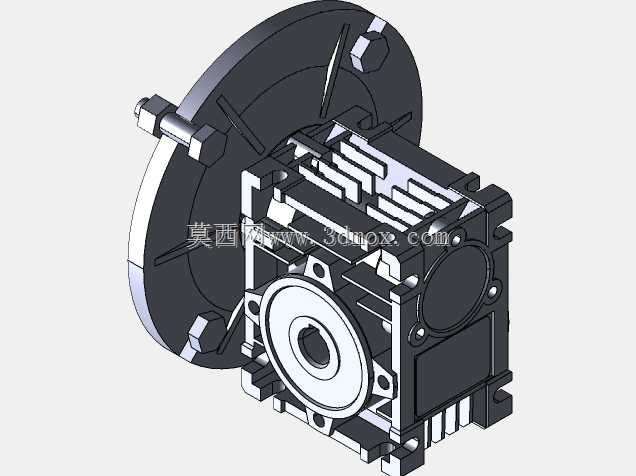

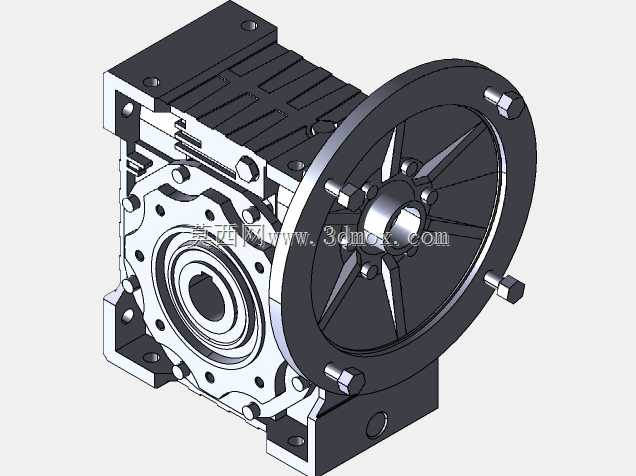

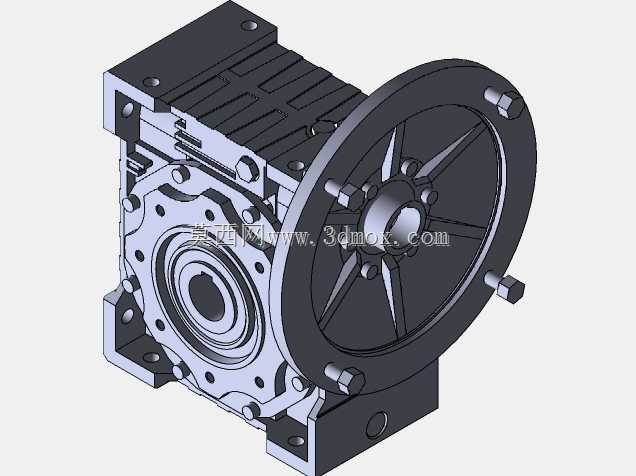

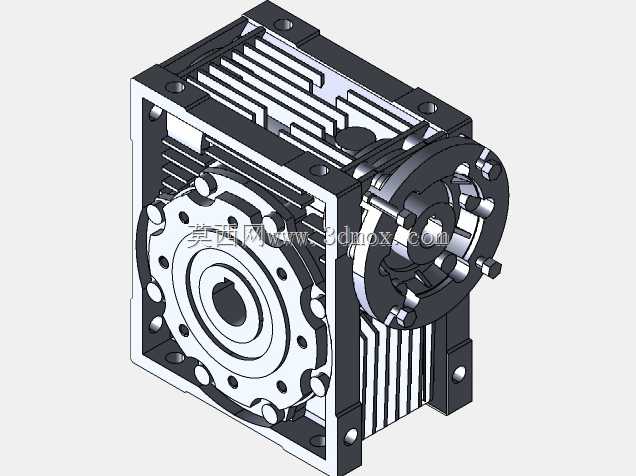

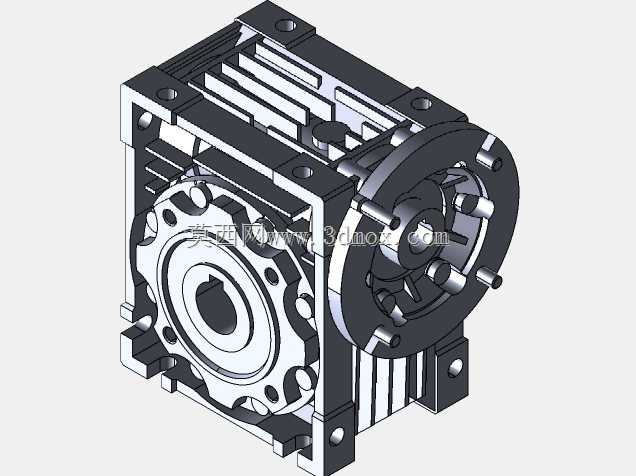

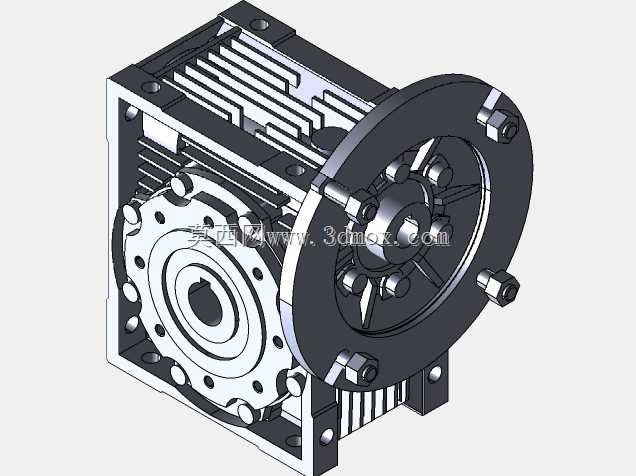

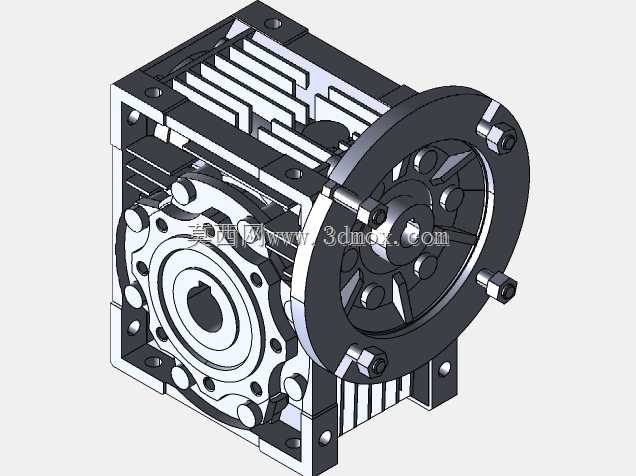

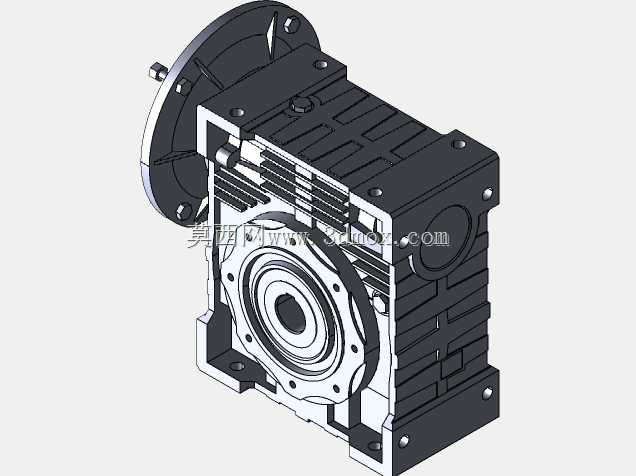

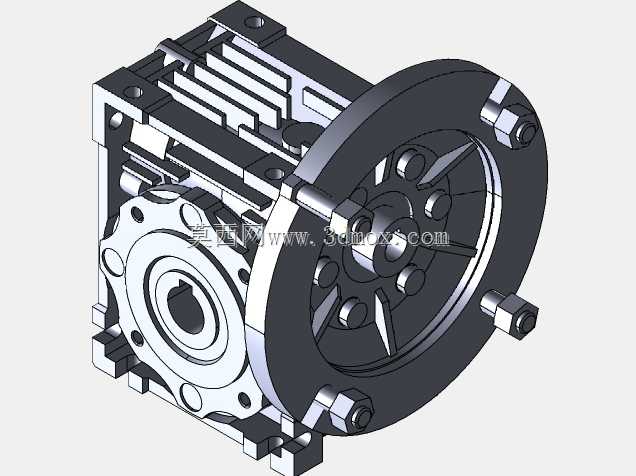

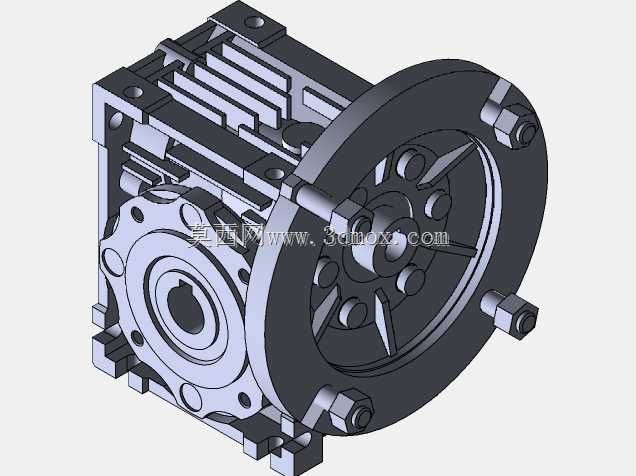

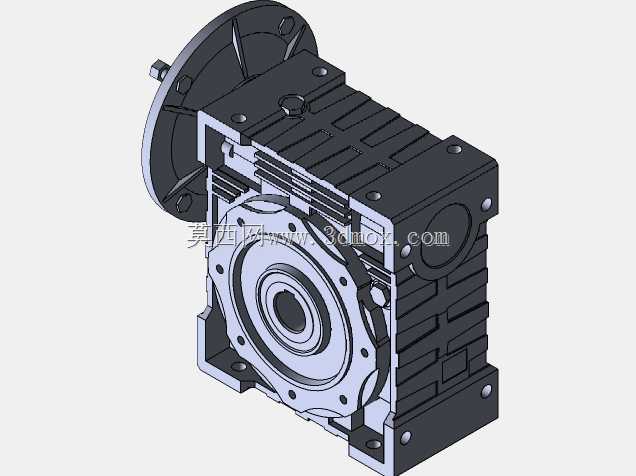

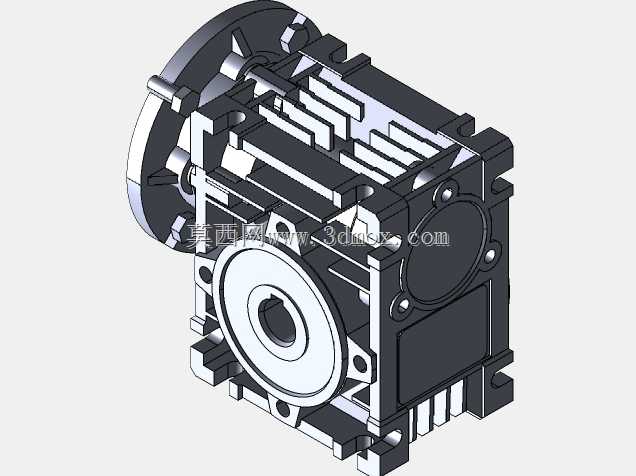

　　在轻工输送、食品包装、小型机床进给这类对安装空间有严格限制的传动场景里，PMRV系列蜗杆变速结构一直是选型清单里的高频选项，这类传动单元的核心优势是单级就能实现大传动比，同时自带反向自锁特性，不需要额外加装制动组件就能避免负载端倒拖，很适合中小型自动化生产线的动力匹配需求。从结构设计逻辑来看，这款变速箱体采用了一体化压铸铝合金的壳体构型，区别于传统铸铁壳体的厚重设计，铝合金材质的壳体在保证结构刚性的前提下，能把整体自重控制在较低水平，对于安装在设备悬臂、移动滑台这类对负载重量敏感的工位来说，能大幅降低支撑结构的设计强度要求。壳体的安装面做了多方位的标准化接口设计，输入侧预留了适配标准IEC电机的法兰安装位，

　　不需要额外做转接板就能直接和常规4极、6极异步电机或者伺服电机对接，输出端同时设计了轴孔输出和法兰输出两种连接界面，能适配不同安装形式的负载端连接，不管是直接套在负载传动轴上，还是通过法兰连接链轮、同步轮都能满足安装要求。内部的传动副采用圆弧齿圆柱蜗杆匹配锡青铜蜗轮的组合，这种配对方式在长期运行的工况下能有效降低齿面磨损，蜗杆部分采用合金钢渗碳淬火处理，表面硬度能达到HRC58-62，齿面粗糙度控制在Ra0.8以下，和铜质蜗轮啮合的时候能减少摩擦发热，提升整体传动效率。设计过程中对箱体的内部油道做了优化，在蜗杆轴和蜗轮轴的轴承位都预留了润滑油导流结构，不需要额外加装强制润滑系统，

　　依靠齿轮运转带起的润滑油就能实现轴承和啮合齿面的持续润滑，同时在箱体的上下位置分别设计了注油孔和放油螺塞，日常维护的时候不需要拆解箱体就能完成润滑油的更换。安装边界方面，这款箱体的地脚安装孔采用了对称式布局，中心距尺寸符合通用RV系列减速机的安装互换标准，在旧设备改造替换的时候，不需要重新加工设备的安装底板，直接对位锁紧就能完成更换，能大幅缩短设备改造的停机时间。输入轴和输出轴的轴伸尺寸、键槽规格都遵循通用传动件的标准公差，配合公差控制在H7/k6的过渡配合区间，装配的时候不需要额外修配就能保证传动的同轴度，避免因为安装不同心导致的轴承早期磨损、振动超标的问题。箱体的合箱面采用了精密铣削加工，平面度控制在0.02mm以内，

　　合箱的时候涂覆密封胶就能实现IP54级别的防护能力，能适应车间内有少量粉尘、飞溅切削液的工作环境，不需要额外加装防护罩。在实际选型应用的时候，需要注意这类蜗杆传动的效率会随着传动比的增大而降低，大传动比型号在连续运行的工况下需要校核热功率，避免长时间满负载运行导致油温过高，加速密封件老化。这款结构在设计的时候还在箱体外部增加了散热筋结构，沿着壳体的轮廓均匀分布，能增大和空气的接触面积，提升自然散热的能力，在没有额外风冷的条件下也能满足额定功率下的连续运行要求。针对输出轴的径向承载能力，设计时在输出端配置了两个圆锥滚子轴承背对背安装，能承受较大的径向负载和一定的轴向负载，适配输送带驱动、凸轮机构驱动这类存在径向冲击力的工况，不需要额外加装外置支撑轴承就能保证运行稳定性。
