丰田车用转向万向节结构设计

项目分类:汽车 发布时间:2024-02-04 ID:733179

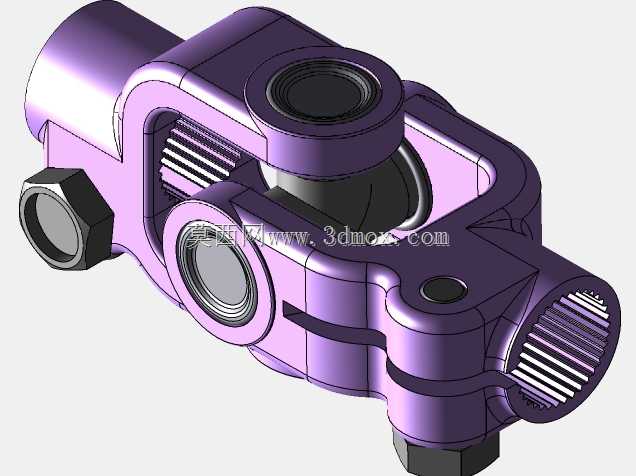

  • 丰田车用转向万向节结构设计

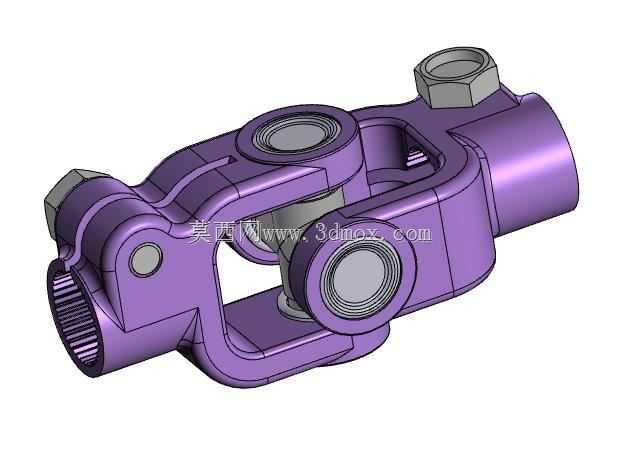

  • 丰田车用转向万向节结构设计

  在乘用车辆的转向传动链路里,这类双十字轴结构的转向万向节,主要布置在转向管柱与转向器输入轴之间的连接段,用来补偿转向系统布置时存在的轴线夹角偏差,抵消车架行驶过程中产生的相对位移,避免转向力传递过程中出现卡滞、传动效率折损的问题。不同于单十字轴万向节存在的不等速传动缺陷,该结构采用双联式十字轴铰接布局,通过两个十字轴副的转角差互补,能够在两连接轴存在较大空间夹角的工况下,尽可能保证输入与输出端的转速同步,降低转向操作时的力矩波动,提升方向盘操作的平顺性。

  从实际装车的适配场景来看,该款万向节针对丰田车型的转向管柱安装接口做了匹配设计,一端采用内花键直插式结构,花键的齿形参数、有效啮合长度完全对应转向器输入轴的外花键规格,装配时只需将花键对准插入后,通过端部的锁紧螺母施加规定预紧力矩,即可实现周向的扭矩传递与轴向的位置固定,花键配合的间隙控制在0.02mm以内,避免长期使用后出现花键磨损松旷导致的转向虚位。另一端采用叉形耳座与上一级转向轴的连接叉配对,通过十字轴的轴颈穿入耳座的轴承孔内,轴承孔内压配有带密封圈的滚针轴承,既可以降低十字轴转动时的摩擦阻力,又能阻挡外界泥水、粉尘进入轴承摩擦面,延长部件的使用寿命。

  结构设计过程中,首先要确定的是万向节的最大工作摆角范围,该结构的单节十字轴最大摆角可达35°,双联组合后能够覆盖转向系统布置时常见的15°-25°空间夹角需求,完全适配前置前驱车型转向管柱的倾斜布置角度。叉体部分采用锻造合金钢材质,截面做了变厚度优化,在十字轴安装耳座的位置适当加厚,保证铰接位置的结构强度,而在叉臂的非受力区域做了减重凹槽设计,在保证整体抗扭强度不低于450N·m的前提下,尽可能降低部件自身重量,减少转向系统的转动惯量,让转向操作更加轻盈。

  安装边界方面,该万向节的整体轴向长度控制在120mm以内,最大回转直径不超过65mm,装配时不需要额外改动周边的仪表台骨架、制动踏板支架等周边部件,能够直接适配原有车型的安装空间。十字轴的轴颈直径经过强度校核,在承受极限转向力矩时,轴颈的接触应力低于轴承材料的许用接触应力,避免出现轴颈压痕、轴承早期损坏的问题。两个十字轴之间的连接架采用对称式结构,保证两个铰接副的受力均匀,不会出现单侧偏磨的情况。锁紧螺母采用六角防松结构,螺母端面带有止动垫圈,装配后将止动垫圈的凸耳掰入螺母的卡槽内,防止车辆行驶过程中螺母受振动出现回转松脱,保证连接的可靠性。

  在实际使用工况下,该万向节需要承受转向时的交变扭矩,同时还要过滤路面通过转向轮传递上来的小幅振动,因此铰接位置的滚针轴承预紧力经过严格匹配,既不会因为预紧力过大导致转动卡滞,也不会因为预紧力过小出现传动间隙。叉体表面采用紫色电泳防腐处理,能够抵御底盘区域的潮气、融雪盐等腐蚀介质,保证部件在整车全生命周期内不会出现锈蚀卡滞的问题。密封胶圈采用耐油橡胶材质,长期接触润滑脂不会出现硬化开裂,能够持续保持轴承内部的润滑脂留存,减少日常维护的需求。

  从建模实现的角度来看,该模型完整还原了所有装配细节,包括花键的齿形轮廓、滚针轴承的分层结构、锁紧螺母的螺纹特征、密封胶圈的安装槽位,所有配合面的尺寸公差都按照实际装车的配合要求做了对应设置,能够直接用于转向系统的运动仿真校核,验证不同转向角度下万向节的运动干涉情况,也可以作为后续同类型转向万向节改型设计的基础参考模型,帮助结构设计人员快速完成方案迭代,减少重复建模的工作量。
