设施农业作业巡检机器人本体结构设计

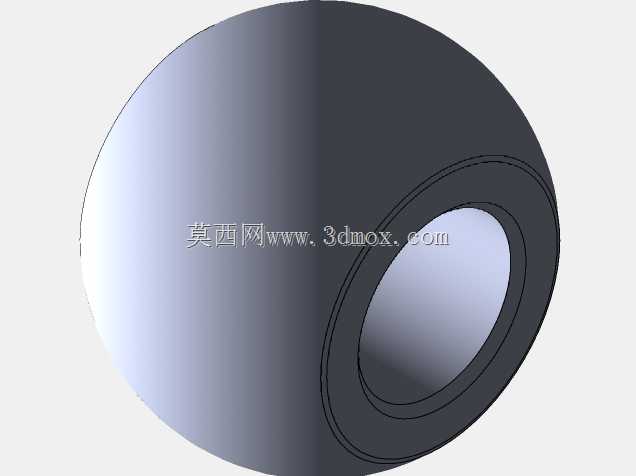

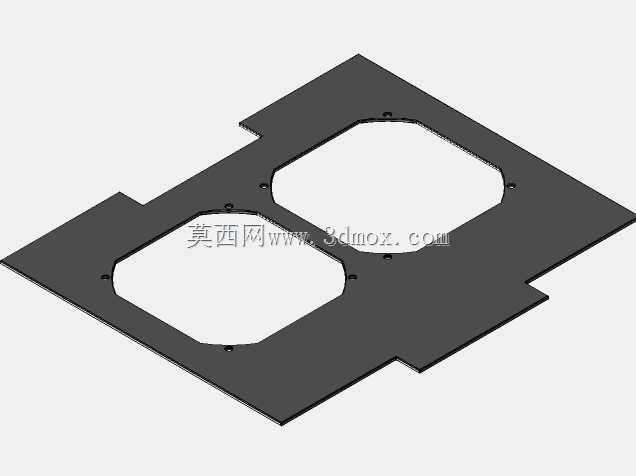

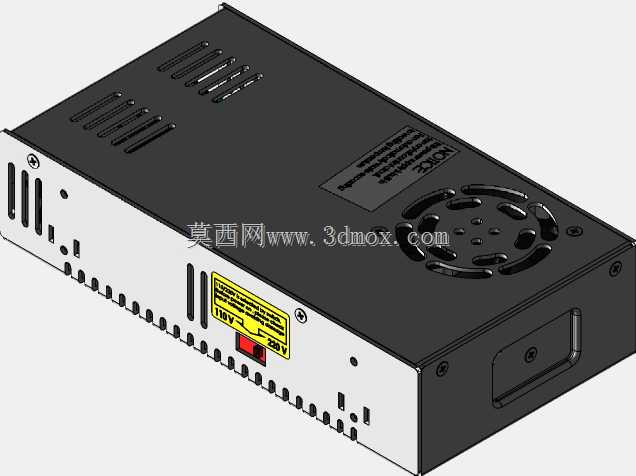

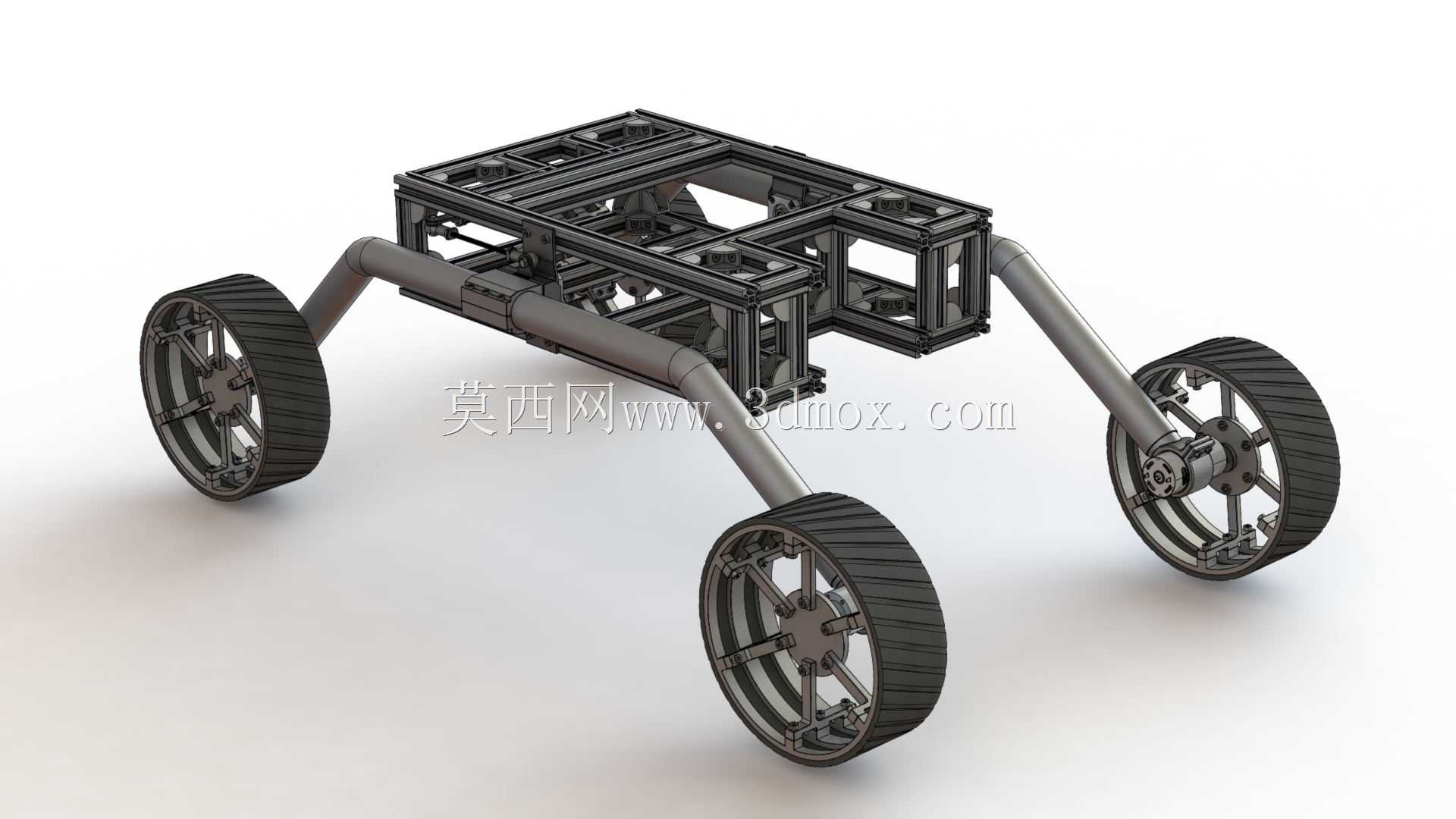

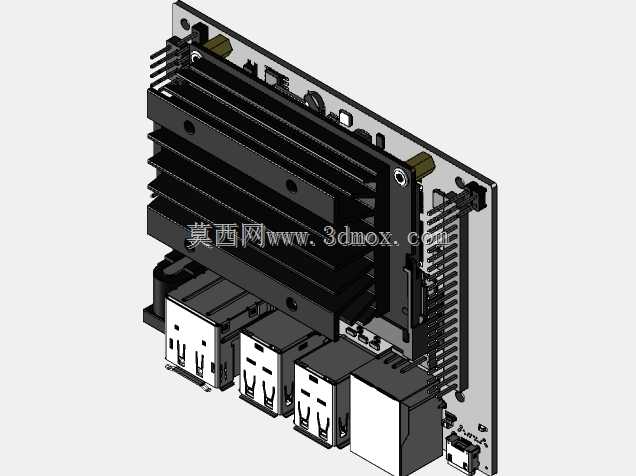

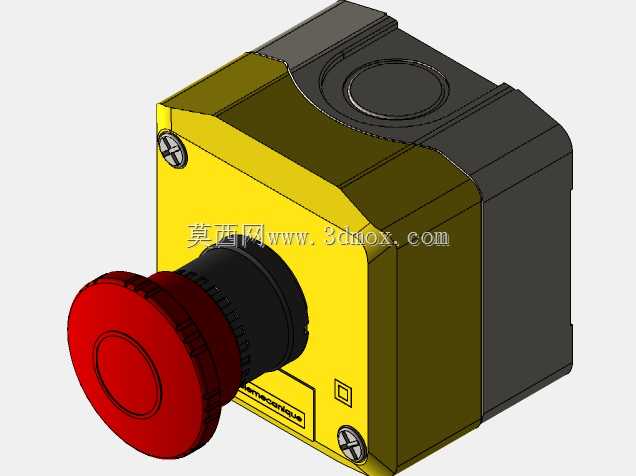

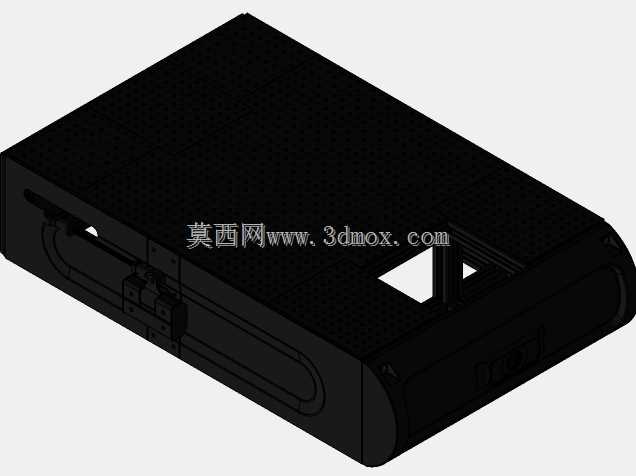

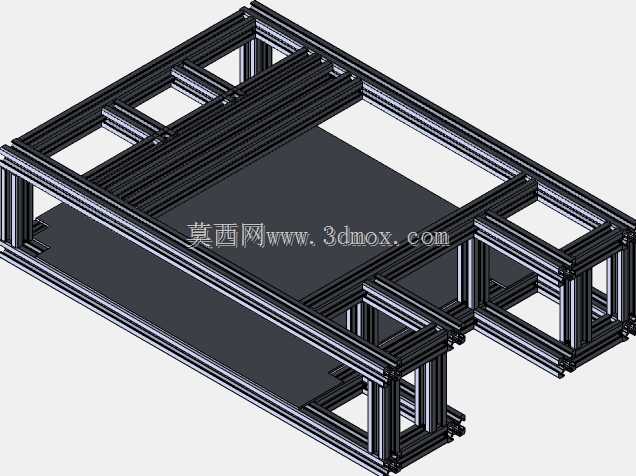

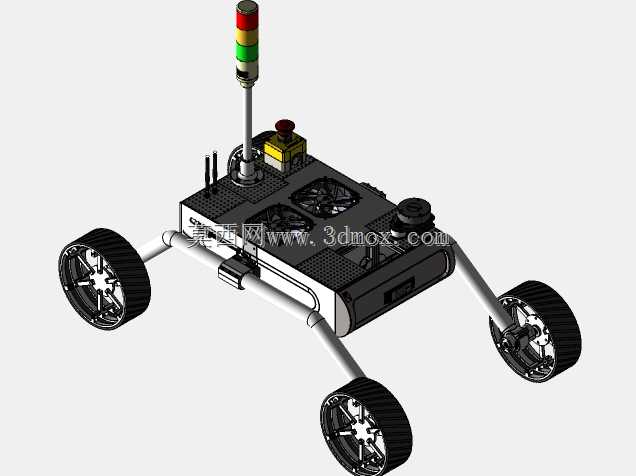

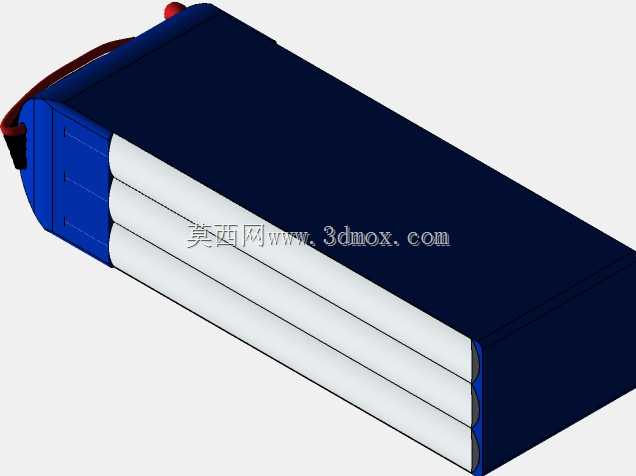

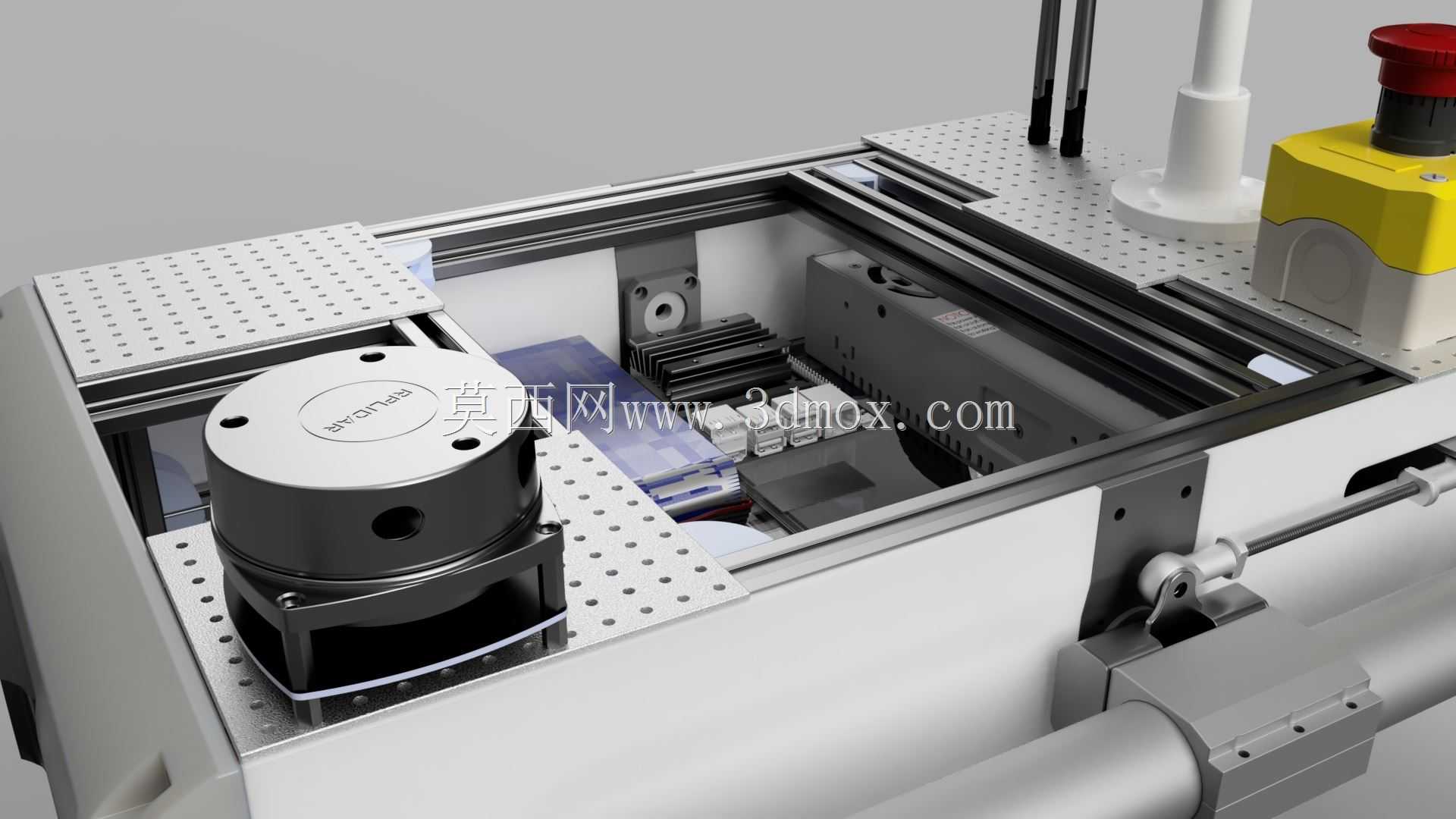

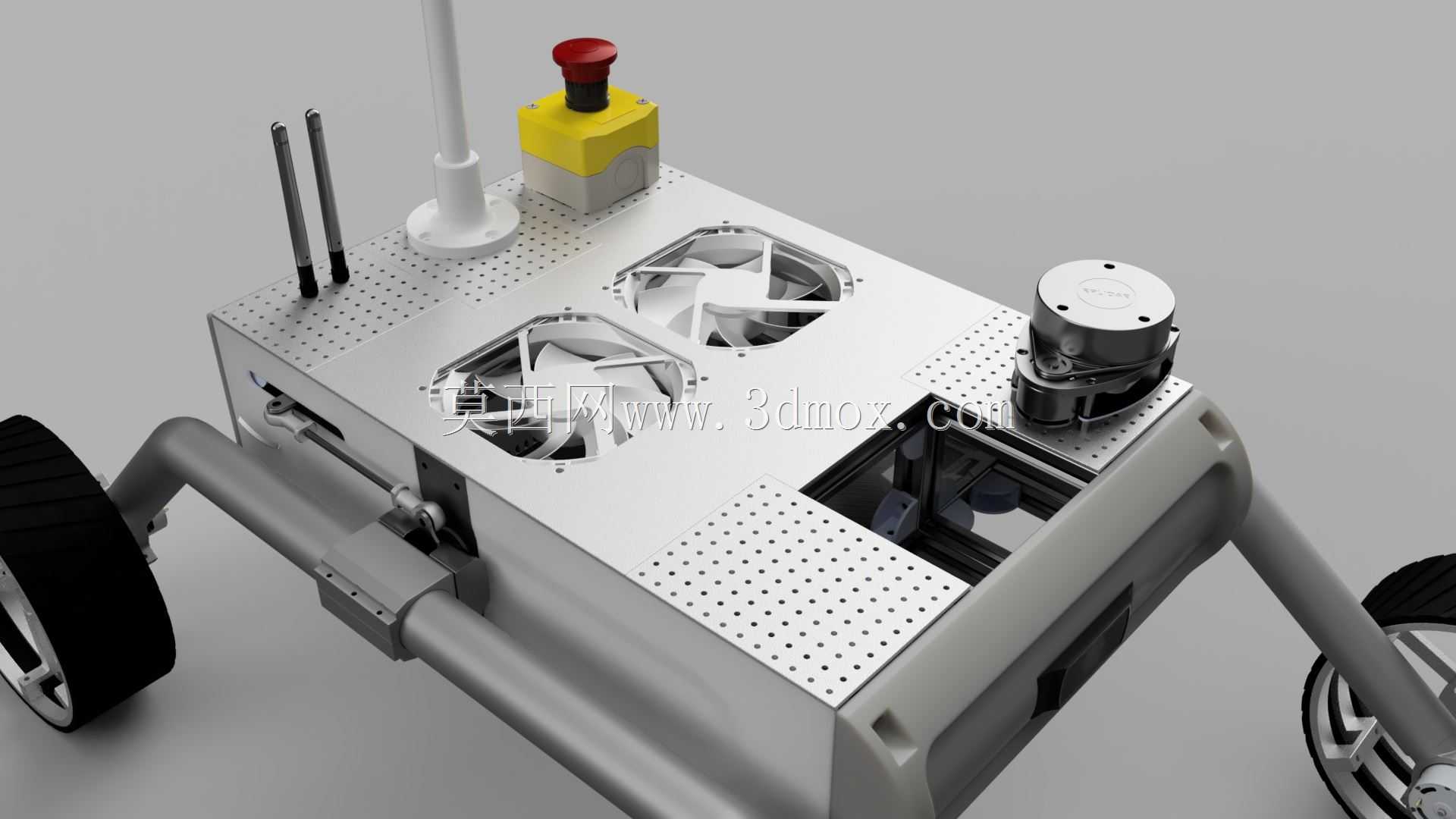

　　这款面向设施农业场景开发的移动作业机器人，在结构设计阶段就充分考虑了温室、大棚等非结构化作业环境的通行与作业需求，整体采用铝型材拼接的框架式承载主体，框架上预留了密集的标准安装孔位，可根据不同作业任务快速挂载视觉检测模块、变量施药组件、作物信息采集传感器等不同功能终端，无需对主体框架做二次打孔加工，大幅降低了功能拓展的改造成本。设备的上层安装平台做了分区设计，一侧预留急停按钮、状态指示灯的安装位，急停按钮采用带防护座的大尺寸红色蘑菇头款式，安装高度符合人机操作的抬手高度范围，操作人员在设备周边任意位置都能快速触碰到急停控件，满足农业作业场景下的安全操作规范；另一侧的平整安装面可搭载工控机、路由模块、电池组等核心电控组件，组件安装位预留了走线槽空间，所有线缆均可沿铝型材的内置槽道布设，避免外露线缆被作物枝蔓勾挂、被田间泥水侵蚀的问题。

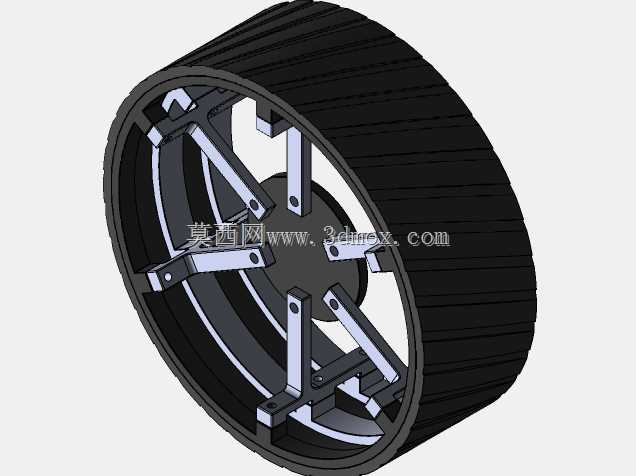

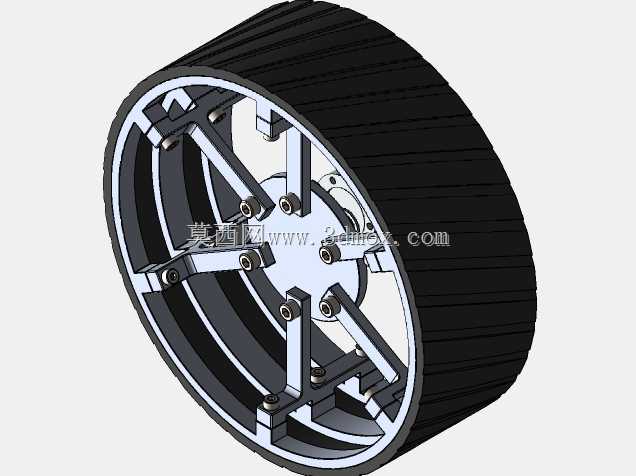

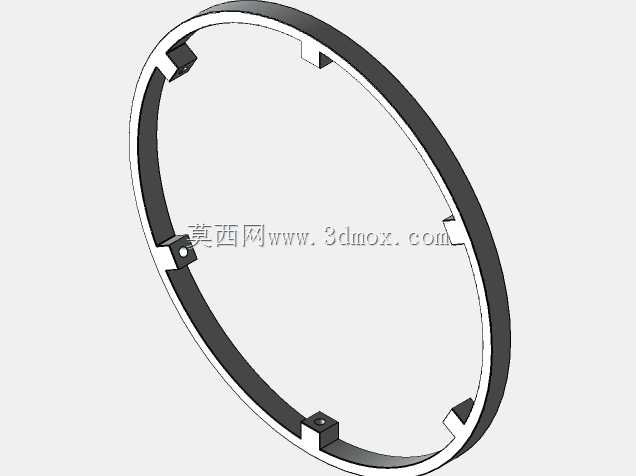

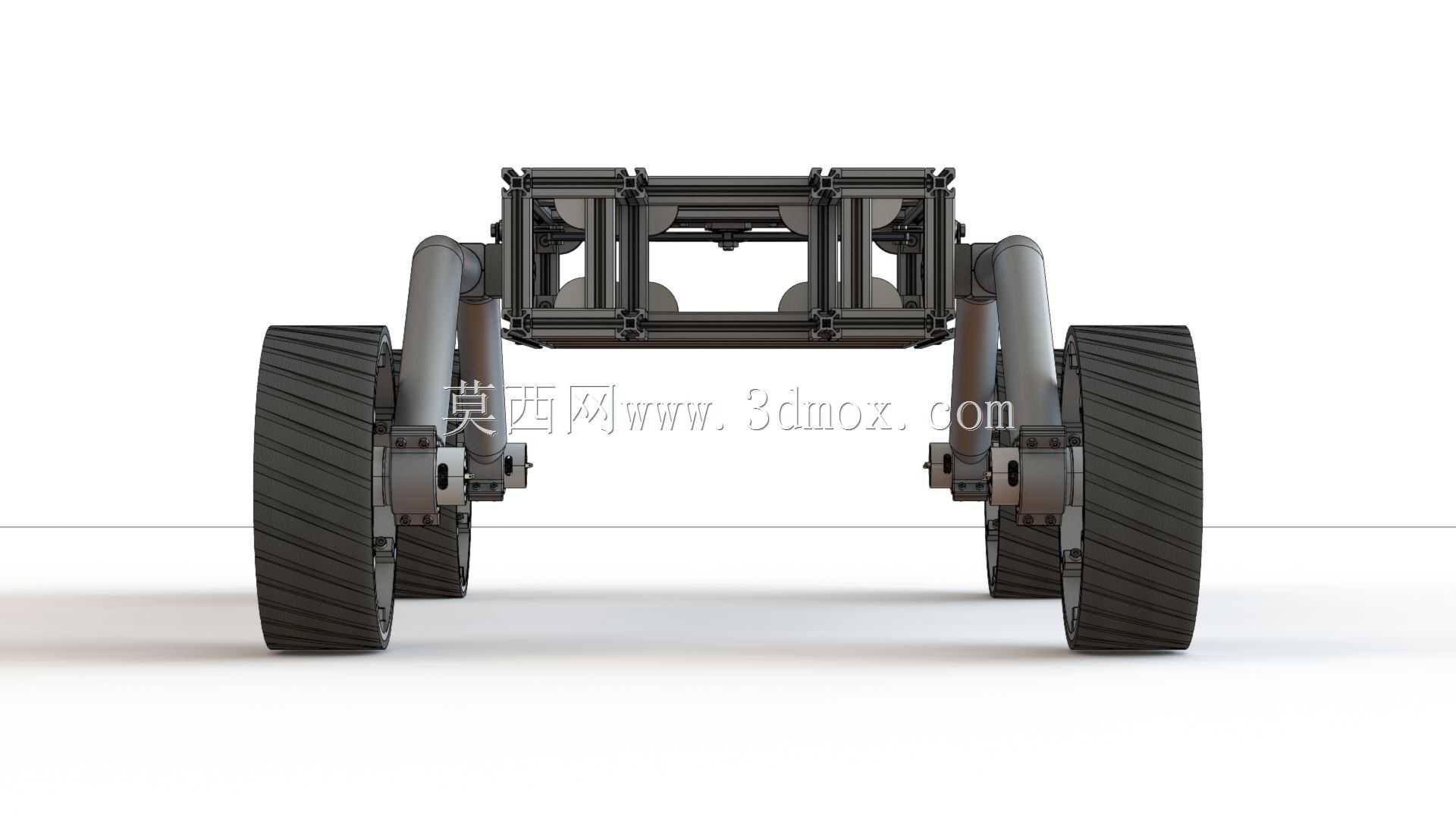

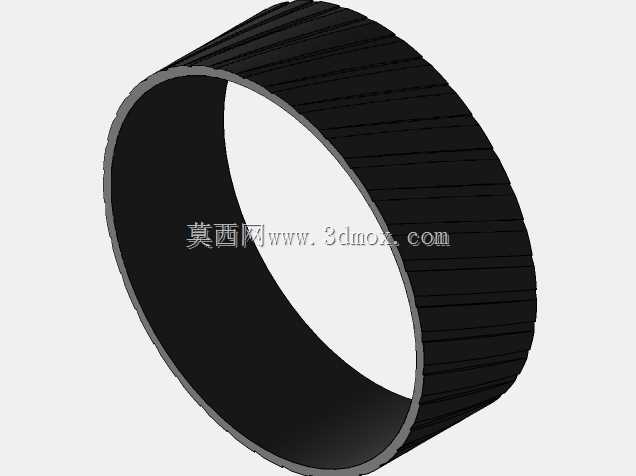

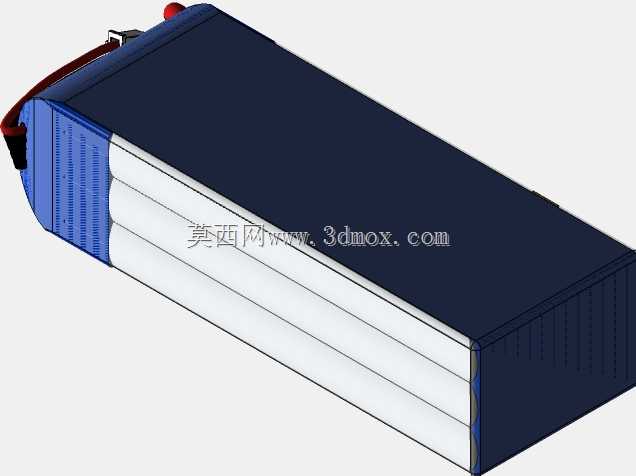

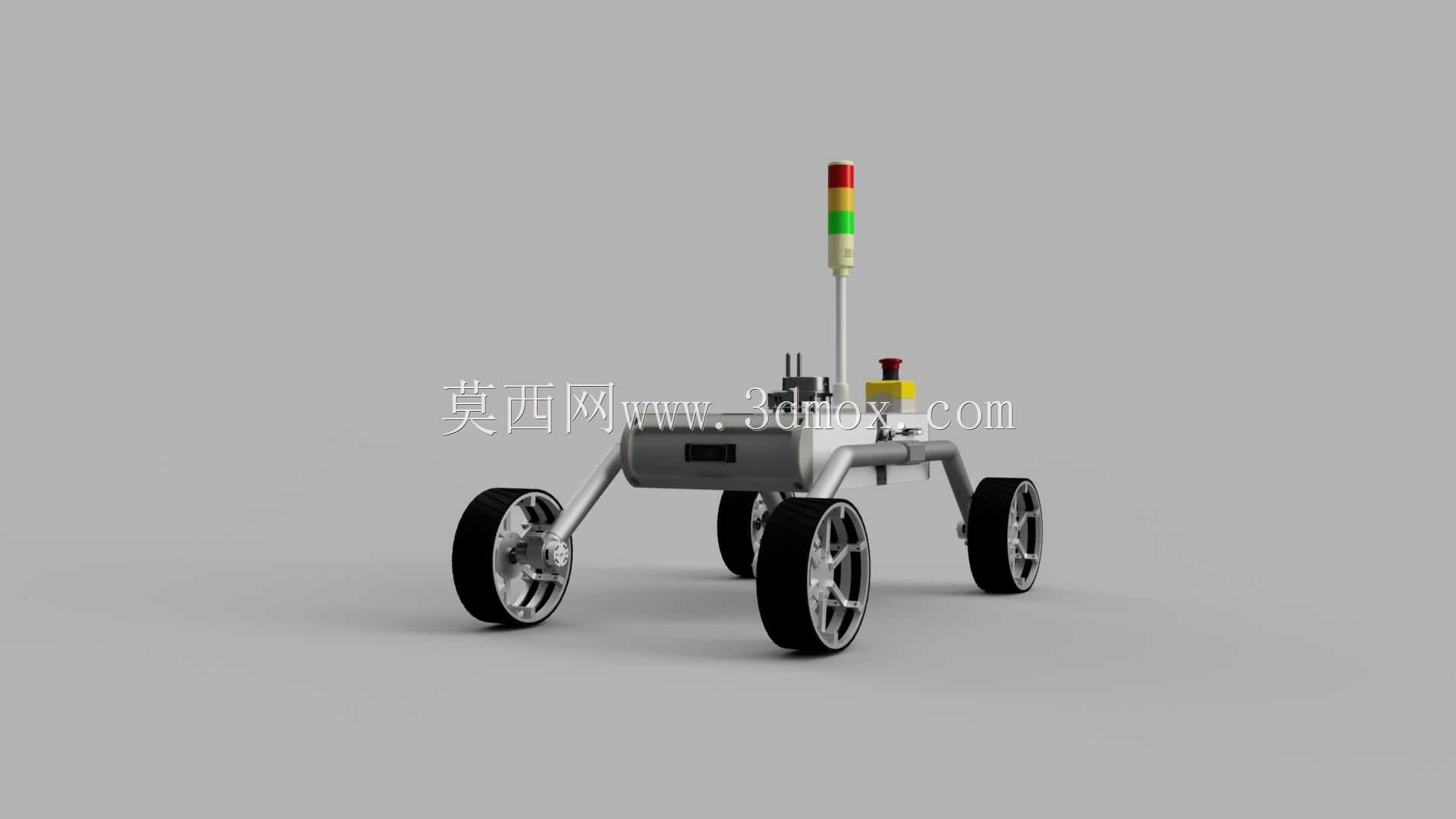

　　从行走机构的设计边界来看，设备底部的行走轮组采用窄幅轮距设计，轮距参数匹配设施农业常规起垄种植的垄沟宽度，可在垄间顺畅通行不会碾压作物垄台，底盘离地间隙经过反复校核，能够跨越垄间的灌溉支管、低矮田埂等常见障碍，不会出现底盘托底卡滞的情况。设备的核心承载框架做了下沉式设计，将重量较大的电池、主控组件布置在框架下层位置，有效降低整机重心，即使在棚内略有起伏的硬化路面或者压实土路上行走，也不会出现侧倾风险，倾斜稳定角可满足15度以内坡面的通行需求。

　　在功能集成层面，这款机器人的前端预留了快换接口，可根据农事周期的不同需求更换作业执行端：苗期可挂载视觉摄像头完成作物出苗率统计、病虫害巡检作业，挂接喷药组件时可实现靶标变量施药，挂接采收辅助组件时可配合人工完成果实转运作业，快换接口采用定位销加锁紧旋钮的结构，无需额外工具即可在1分钟内完成终端更换，适配农业生产多环节的作业需求。设备顶部的安装位还可拓展环境监测传感器，实时采集棚内温湿度、光照强度、二氧化碳浓度等参数，配合行走路径规划功能完成全棚环境数据的网格化采集，相比固定点位的监测装置数据覆盖范围更广，更能反映棚内不同区域的实际环境差异。

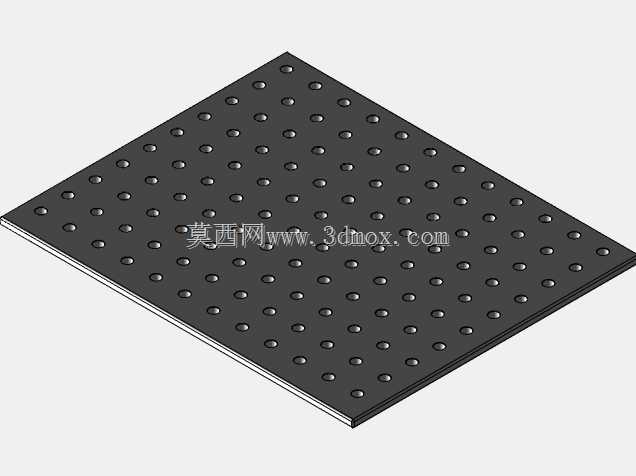

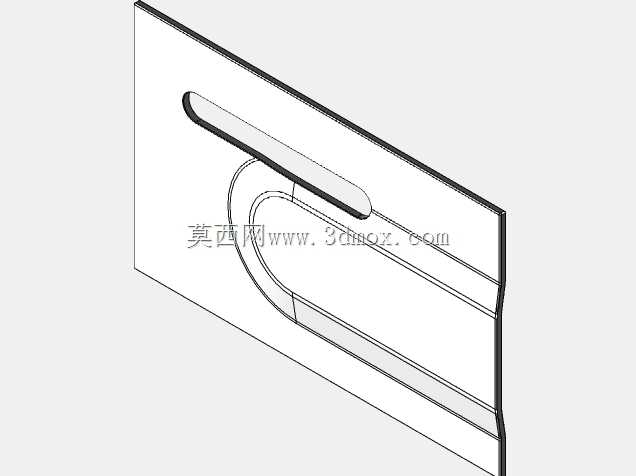

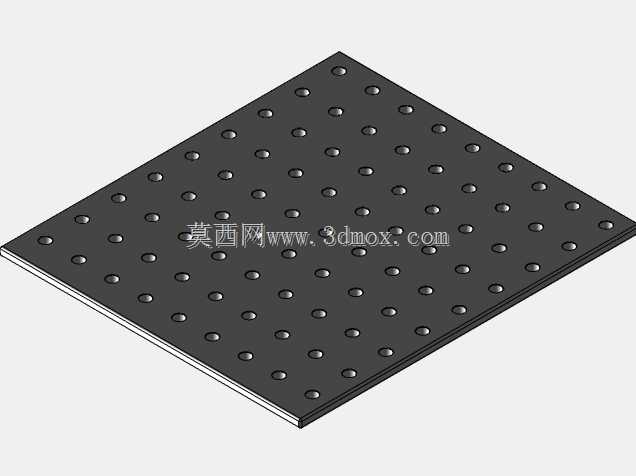

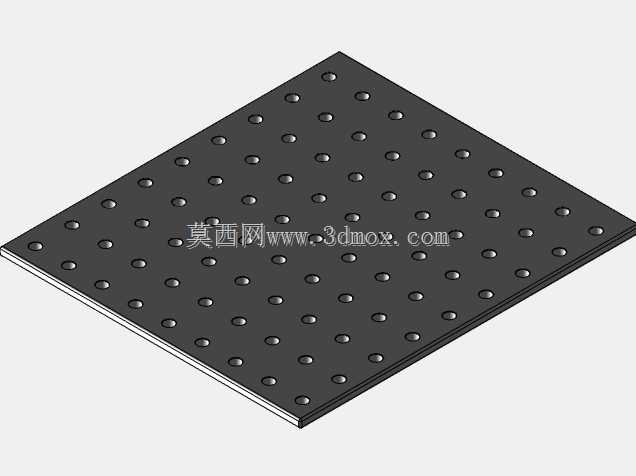

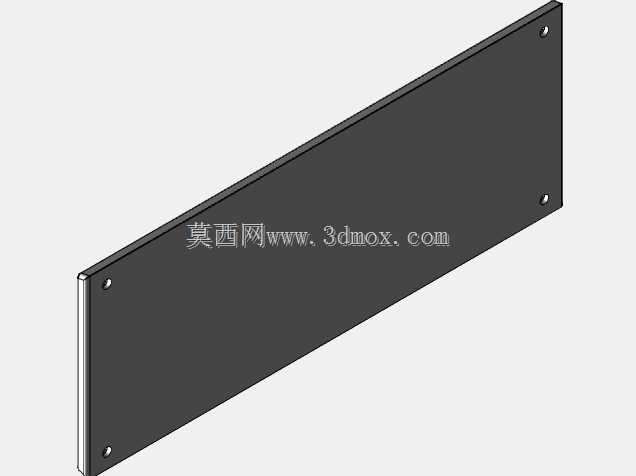

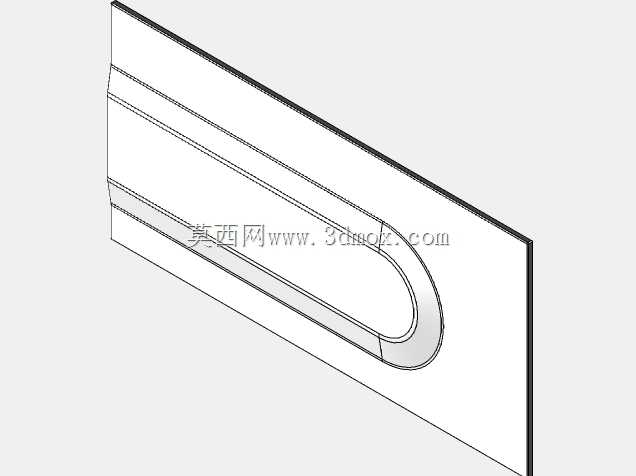

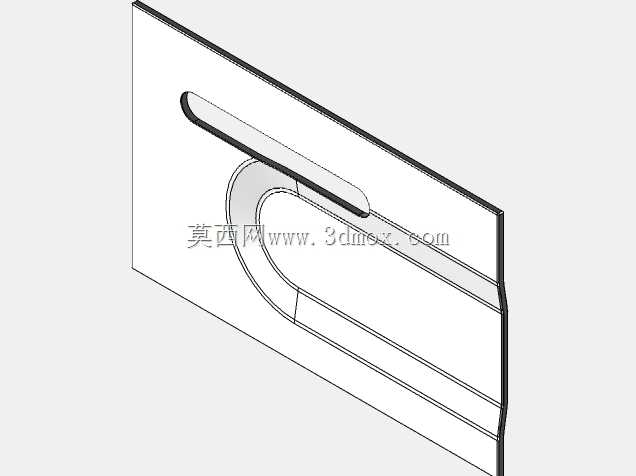

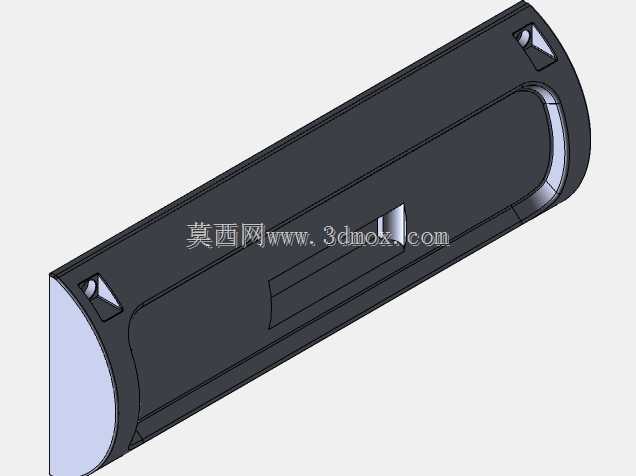

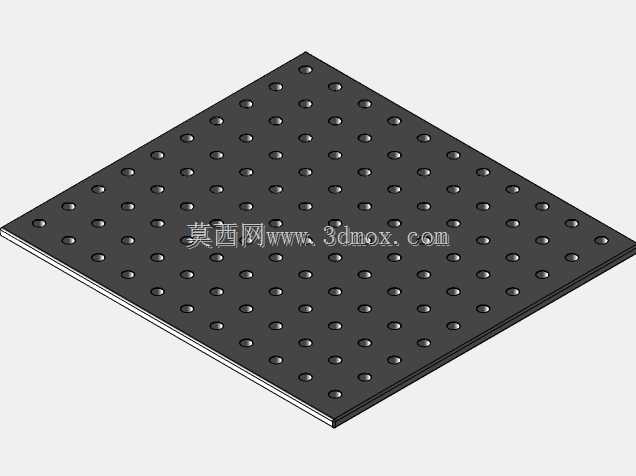

　　设计过程中对设备的维护便捷性做了重点考量，所有电控组件的安装位均采用外露式设计，拆开侧方的防护盖板即可直接接触到所有接线端子与组件固定位，日常检修更换组件无需完全拆解主体框架；框架外侧的多孔安装板除了挂载功能组件，还可作为临时置物平台，放置巡检记录工具、小型替换配件等物品，适配田间作业时的临时置物需求。整机的边角位置均做了圆弧包边处理，避免在棚内狭窄空间通行时刮蹭棚膜、扯拉吊蔓绳，所有外露的金属件表面均做了阳极氧化处理，可耐受棚内高湿度、有农药雾气的腐蚀环境，延长设备的户外使用寿命。

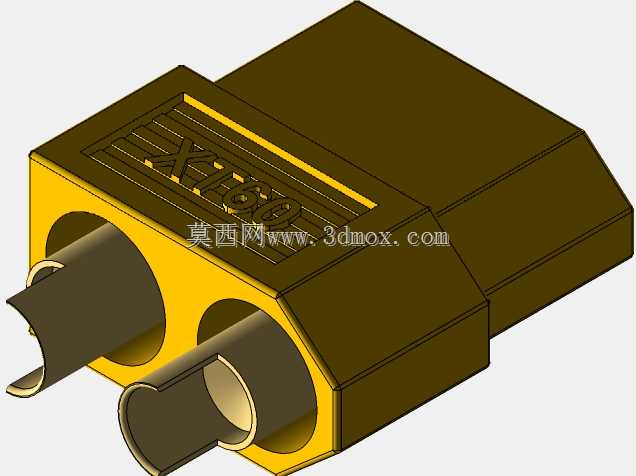

　　从安装适配的角度，这款机器人的整体外形尺寸经过优化，可适配大多数标准日光温室、连栋大棚的出入口宽度，无需对棚室出入口做拓宽改造即可直接投入使用；设备的充电接口布置在机身侧方的低位位置，配套的自动充电桩可直接安装在棚室端头的空闲位置，机器人低电量时可自主返回充电位置完成补能，无需人工频繁搬运电池充电。框架上预留的传感器安装孔位兼容常规工业传感器的安装孔距，用户可根据自身的种植作物类型、农事管理需求灵活选配传感器类型，不会出现安装孔位不匹配需要额外加工转接板的问题。
