带超声波传感器的Arduino教学机器人夹持装置

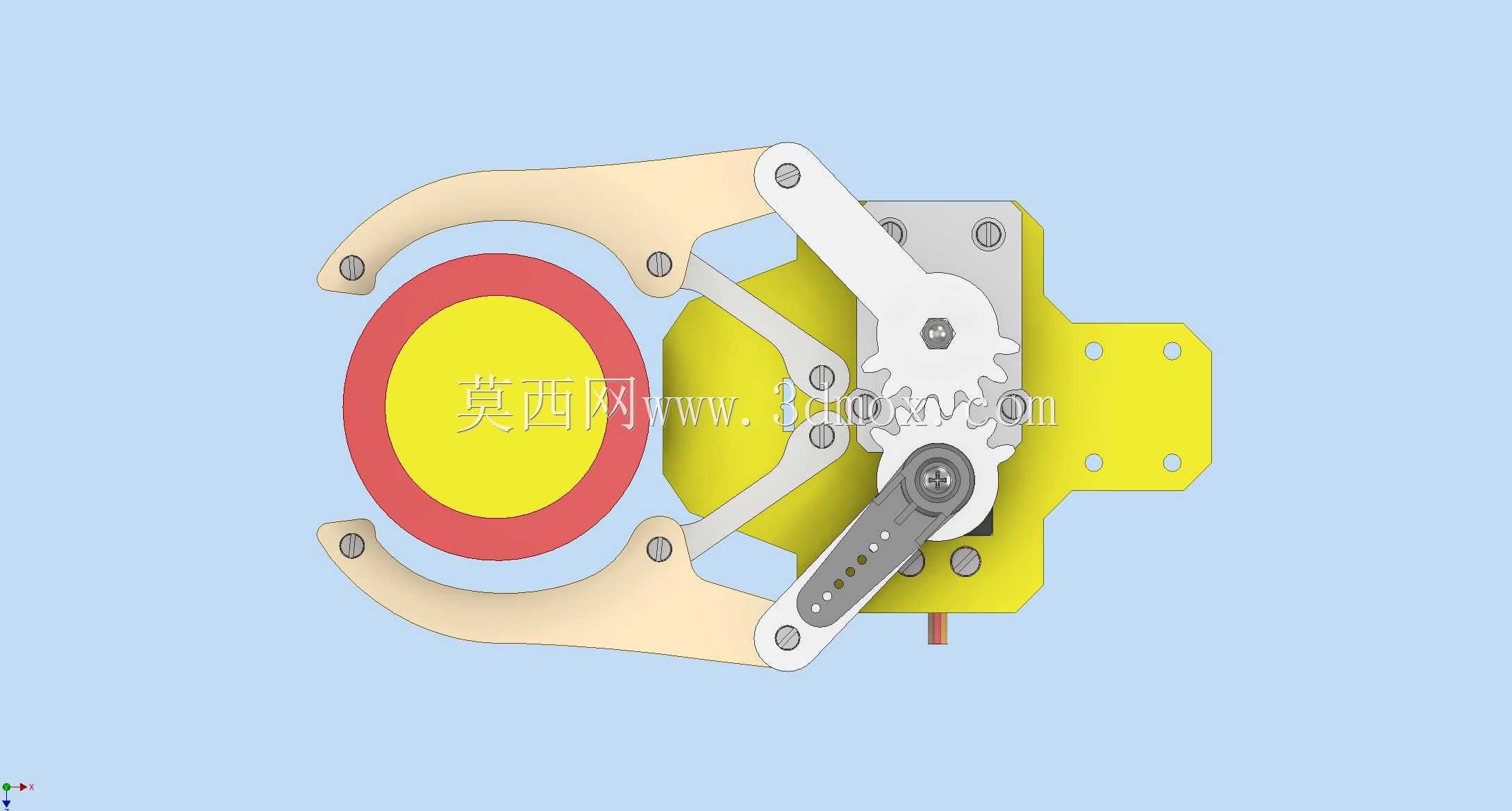

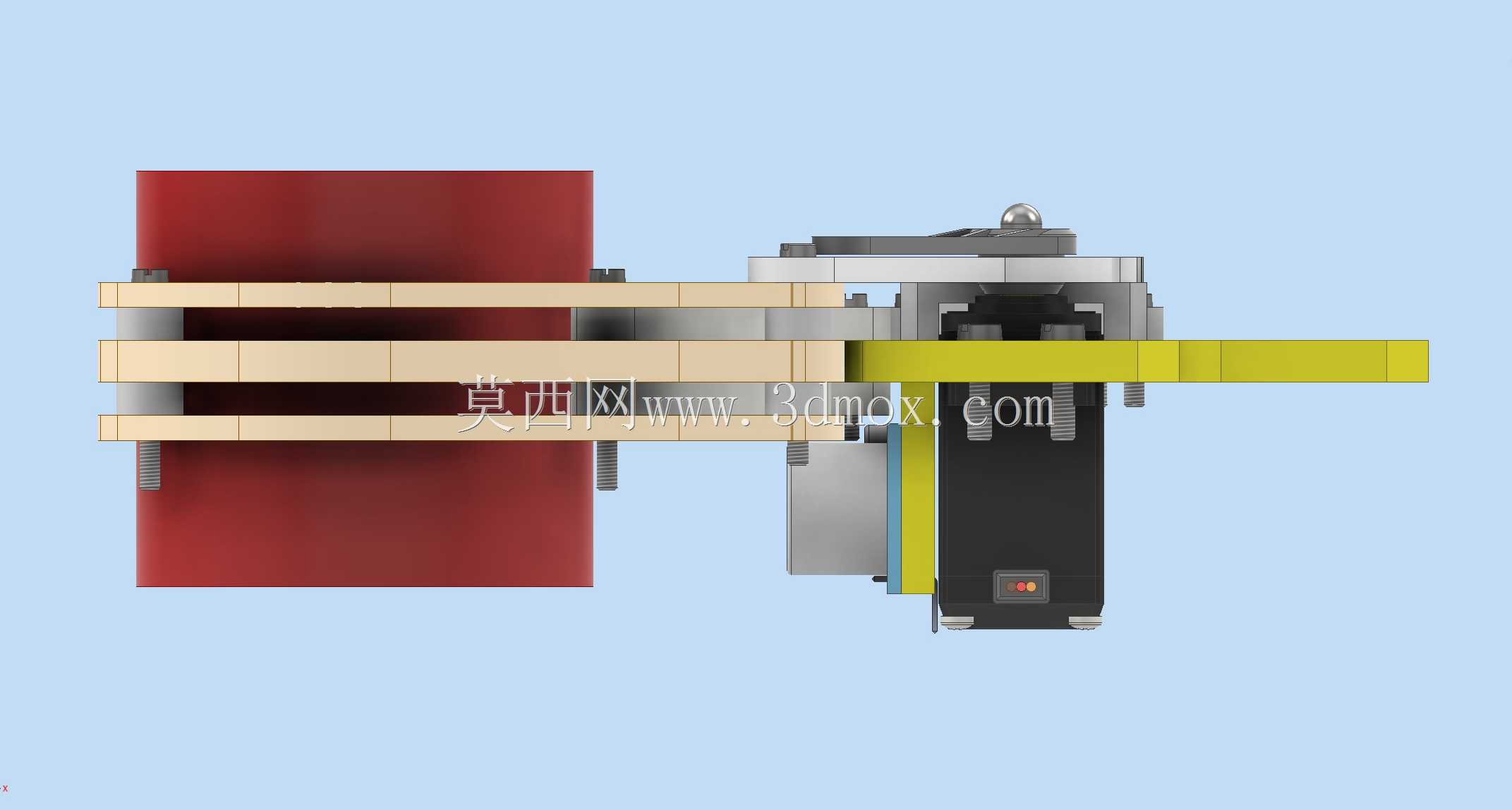

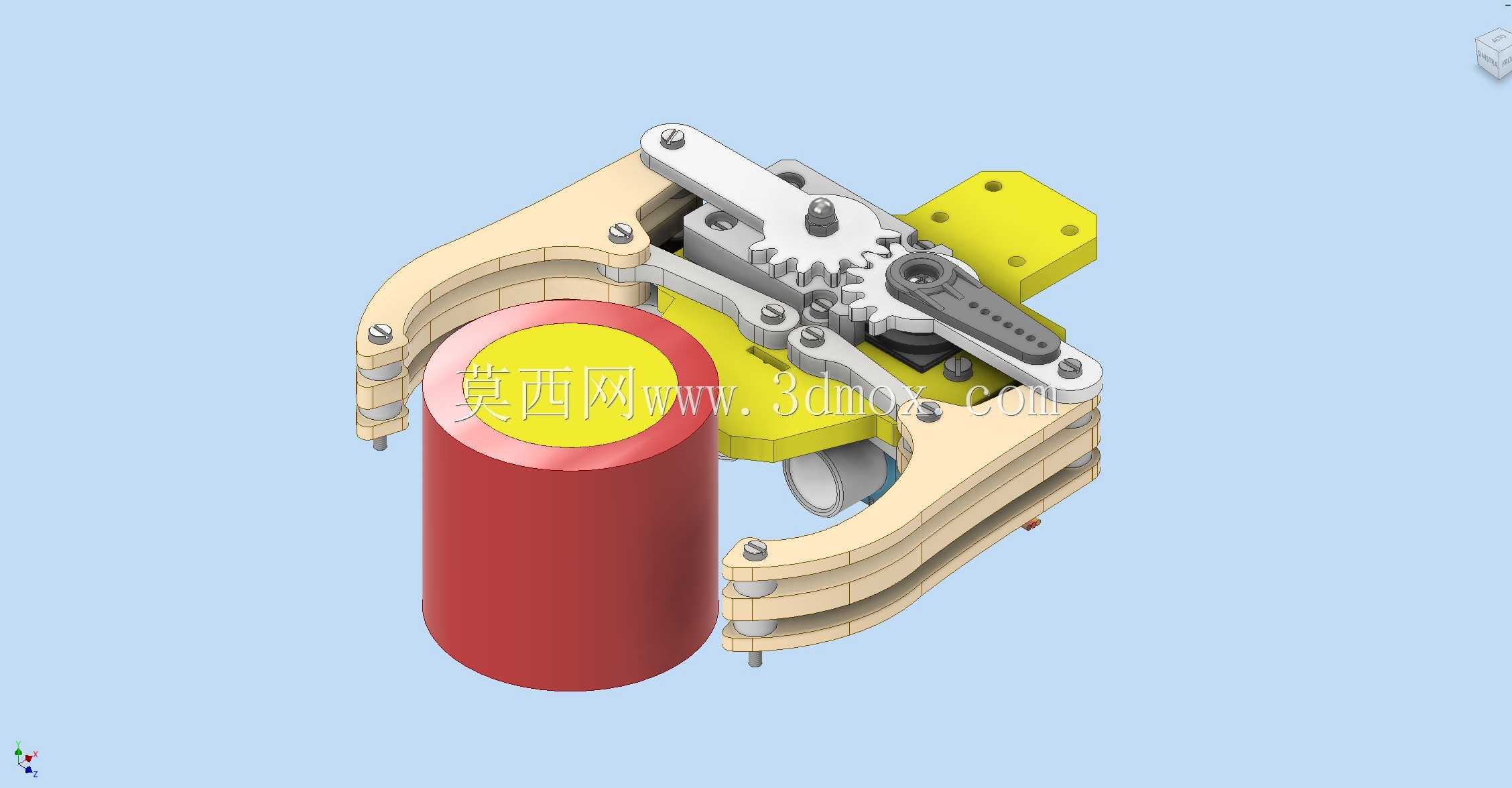

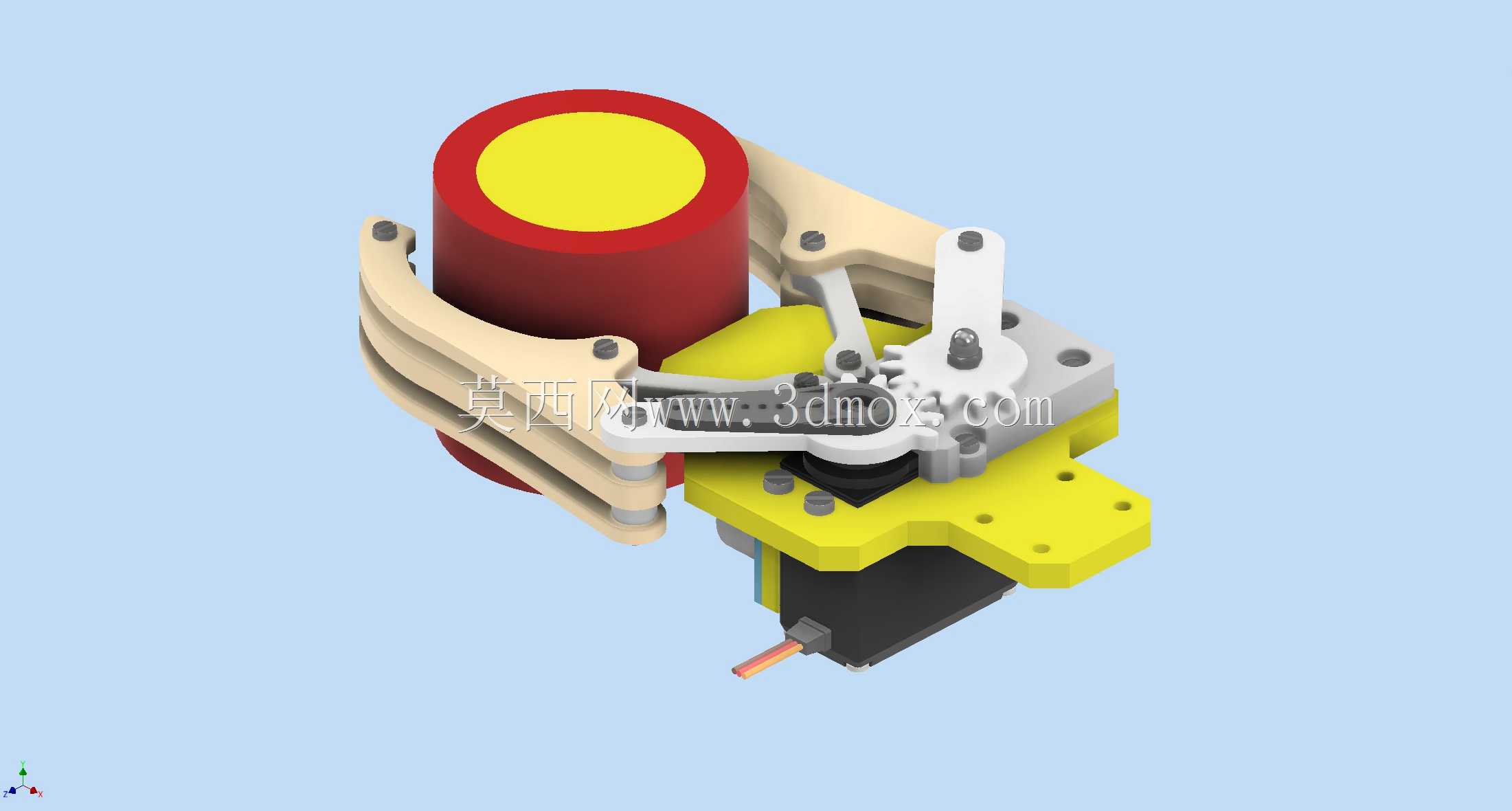

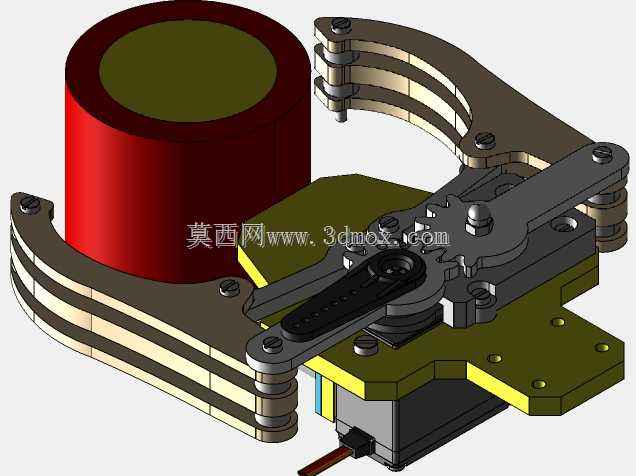

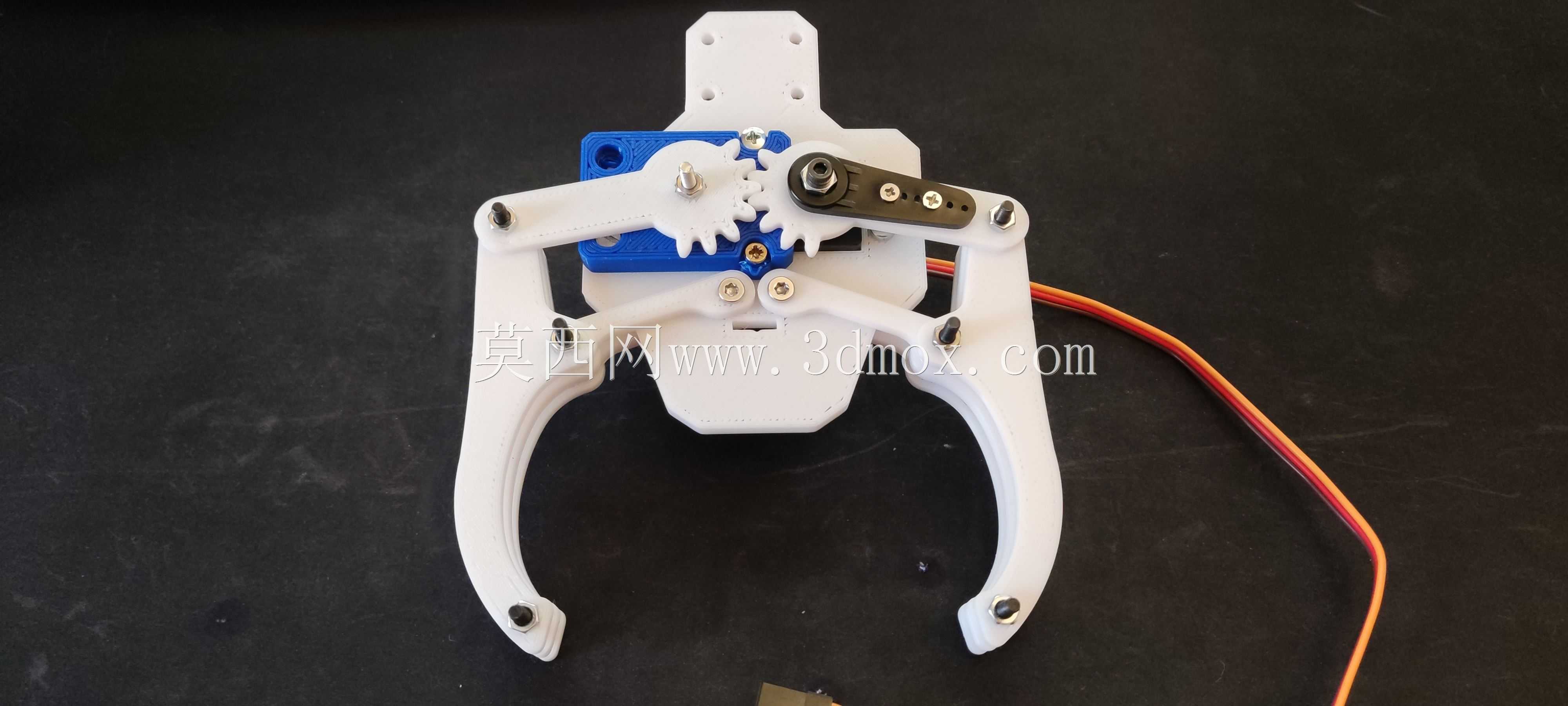

　　这套夹持装置的核心定位是教学场景下的自动化实操载体，面向Arduino入门级学习者搭建可动手实操的机械结构，不需要复杂的工业级加工条件就能完成整套装置的制作与调试。从结构设计逻辑来看，整套夹持机构采用连杆联动的传动方案，舵机输出的旋转扭矩通过中部的齿轮啮合结构传递到两侧夹臂，实现同步开合动作，避免单臂动作带来的夹持偏移问题，夹臂内侧做了圆弧适配面，能够稳定夹持圆柱类物件，适配教学场景下常见的柱状物料、模拟工件的夹持需求。

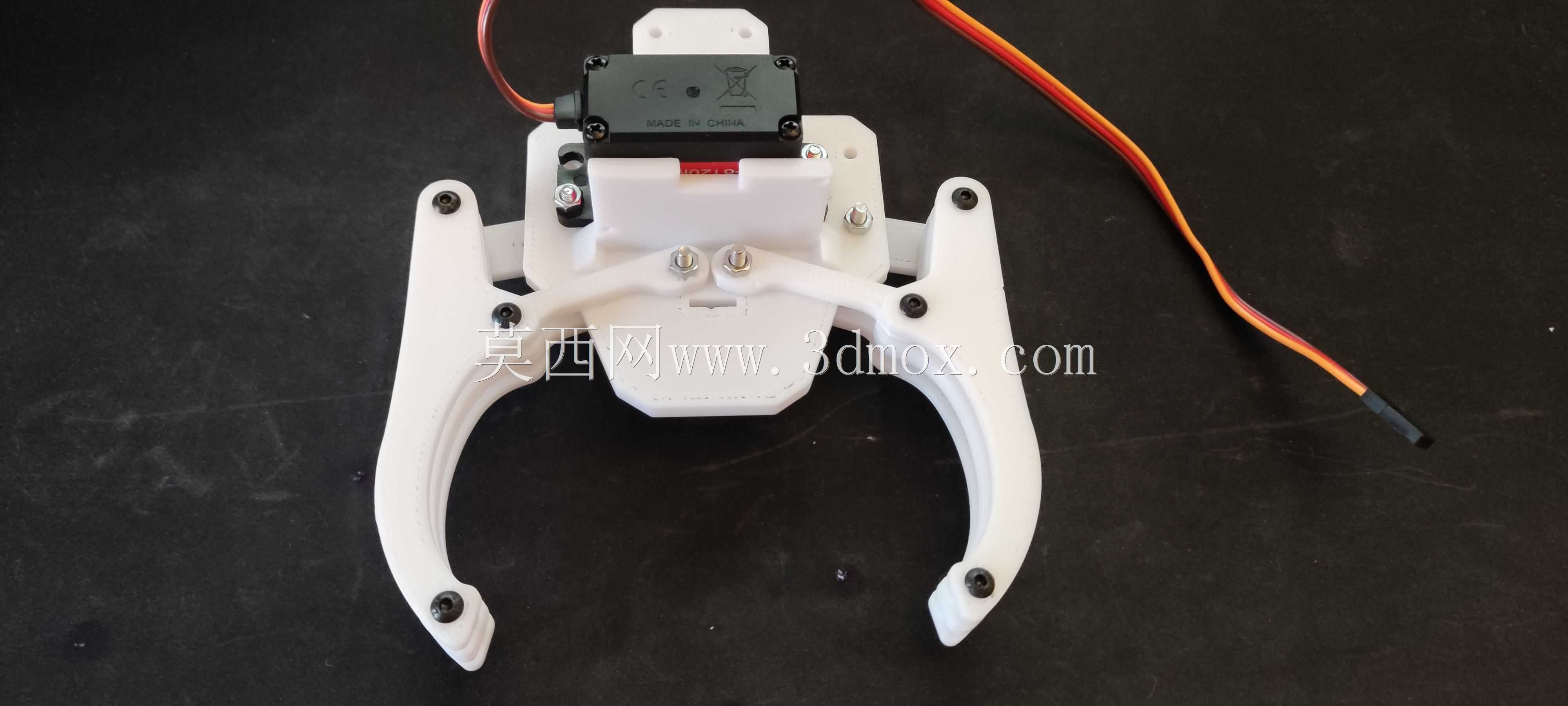

　　考虑到教学场景的加工便利性，整套结构的非金属部件都适配3-5mm胶合板的加工厚度，不管是采用FDM工艺3D打印，还是用小型激光切割机切割胶合板，都能直接加工出所有结构件，不需要额外做厚度适配调整，零件之间的连接采用标准紧固件，不需要定制特殊连接件，学习者可以自行完成整机组装，在组装过程中理解连杆传动、齿轮啮合的基础机械原理。装置的底座预留了标准的安装孔位，可以直接固定在教学实验台、Arduino实验套件的通用安装板上，不需要额外设计转接结构，安装边界清晰，底座下方预留了舵机的走线槽，舵机引线可以从底座下方引出连接控制板，避免走线外露干扰夹臂动作。

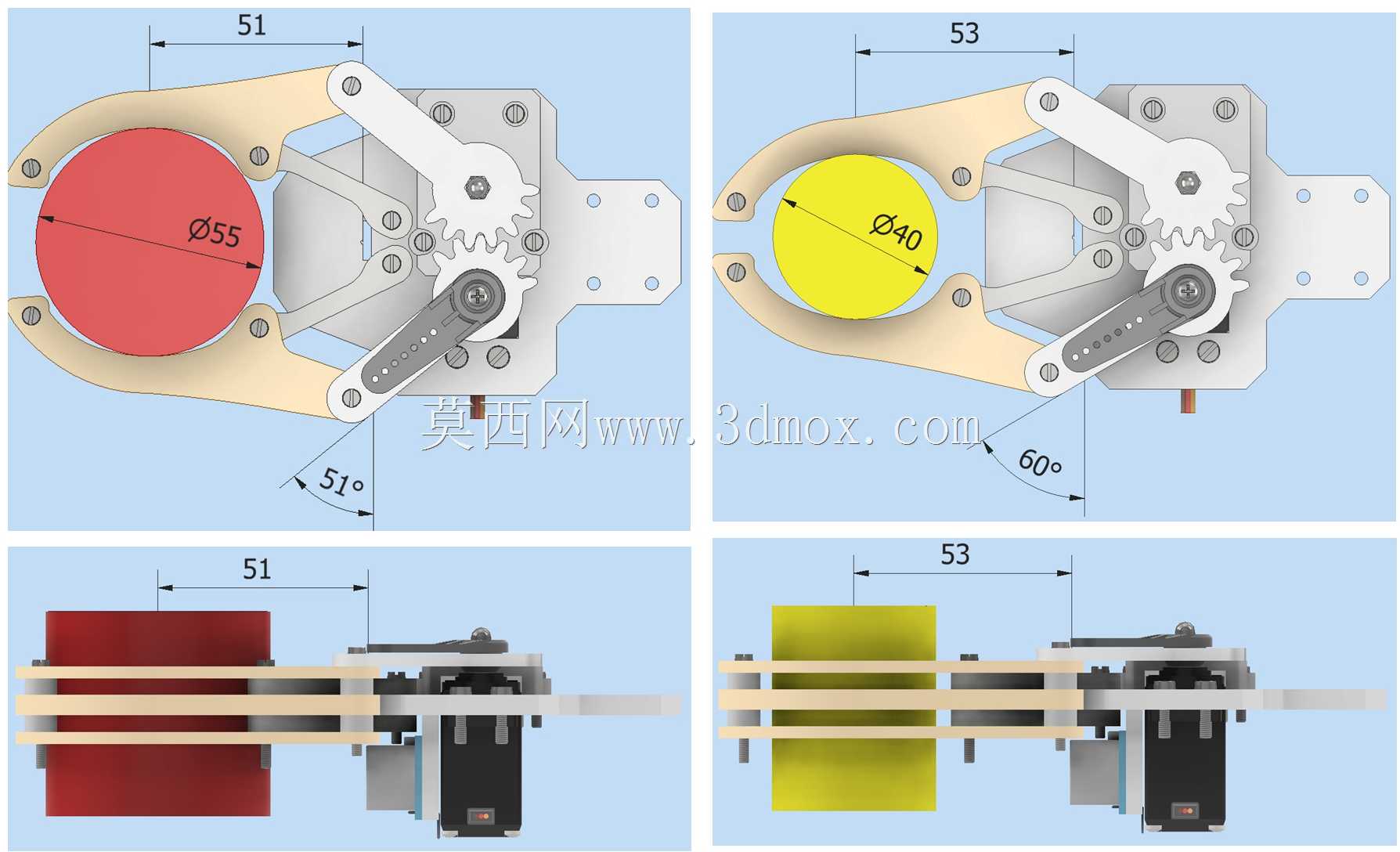

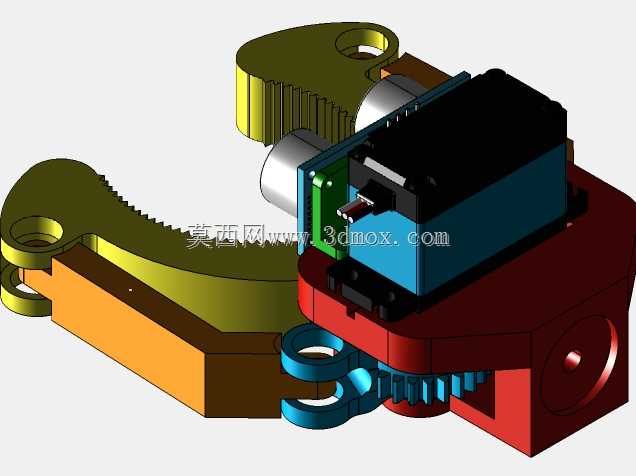

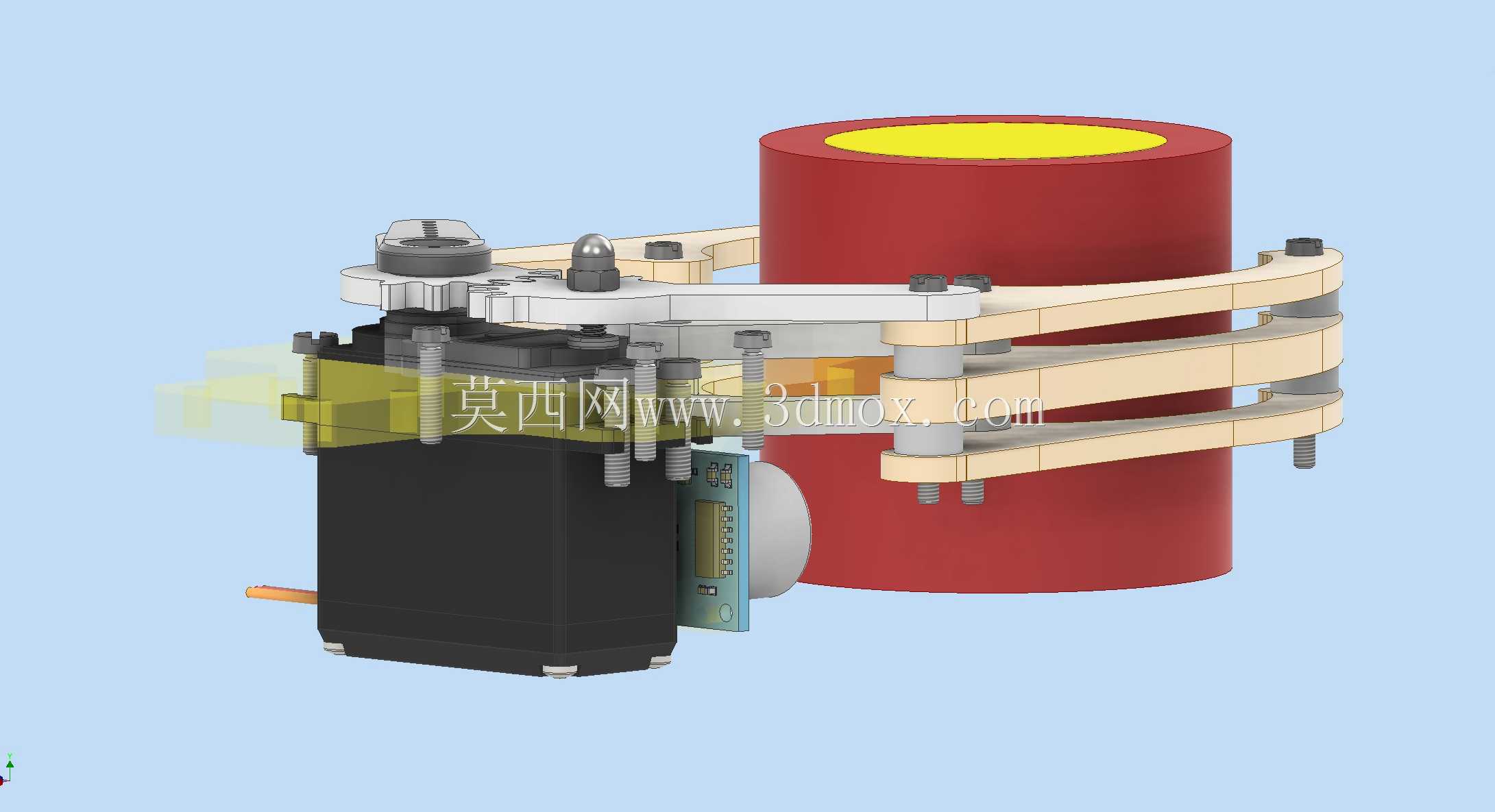

　　集成的超声波传感器安装在夹座的上部位置，检测方向正对夹臂的夹持前方区域，能够实时检测前方是否存在待夹持物件，检测数据直接传输给Arduino控制板，配合预设的控制代码就能实现自动检测、自动夹持的基础自动化逻辑，学习者可以基于这套基础结构拓展更多功能，比如调整夹持力度阈值、增加多方向检测、配合移动底盘实现移载夹持等拓展实验。夹臂的开合行程做了限位设计，通过机械硬限位避免舵机过转损坏结构，开合范围适配直径30mm到60mm的圆柱类物件，足够覆盖教学场景下的绝大多数模拟工件需求。

　　整套结构的传动间隙做了适配教学场景的优化，不需要过高的加工精度就能实现顺畅的开合动作，零件之间的配合公差预留了0.2mm的间隙，即使是入门级3D打印机打印的零件，或者激光切割存在轻微烧蚀误差的胶合板零件，都能顺利装配，不会出现卡滞、装配过紧的问题。附带的Arduino示例代码已经完成了舵机控制、超声波数据读取的基础逻辑编写，学习者只需要按照接线说明连接舵机与传感器，就能快速实现基础功能，把更多精力放在机械结构调试、功能逻辑拓展上，而不是从零开始搭建基础代码框架。

　　从实际教学应用来看，这套装置可以覆盖机械结构认知、传动原理验证、传感器数据读取、嵌入式控制逻辑编写多个教学环节，学习者可以在一套装置上完成从机械装配到电控调试的全流程实操，不需要额外搭配复杂的周边设备。结构上没有采用复杂的工业级零部件，所有零件都可以通过低成本加工方式获得，整体组装完成后的整体尺寸紧凑，不会占用过多实验台空间，收纳也比较方便。夹臂的夹持面可以根据教学需求自行更换，比如粘贴防滑橡胶垫提升摩擦力，或者更换不同形状的夹爪适配不同外形的工件，拓展性较强，能够满足不同阶段的教学实验需求。
