小型桌面三轴数控雕刻加工设备结构

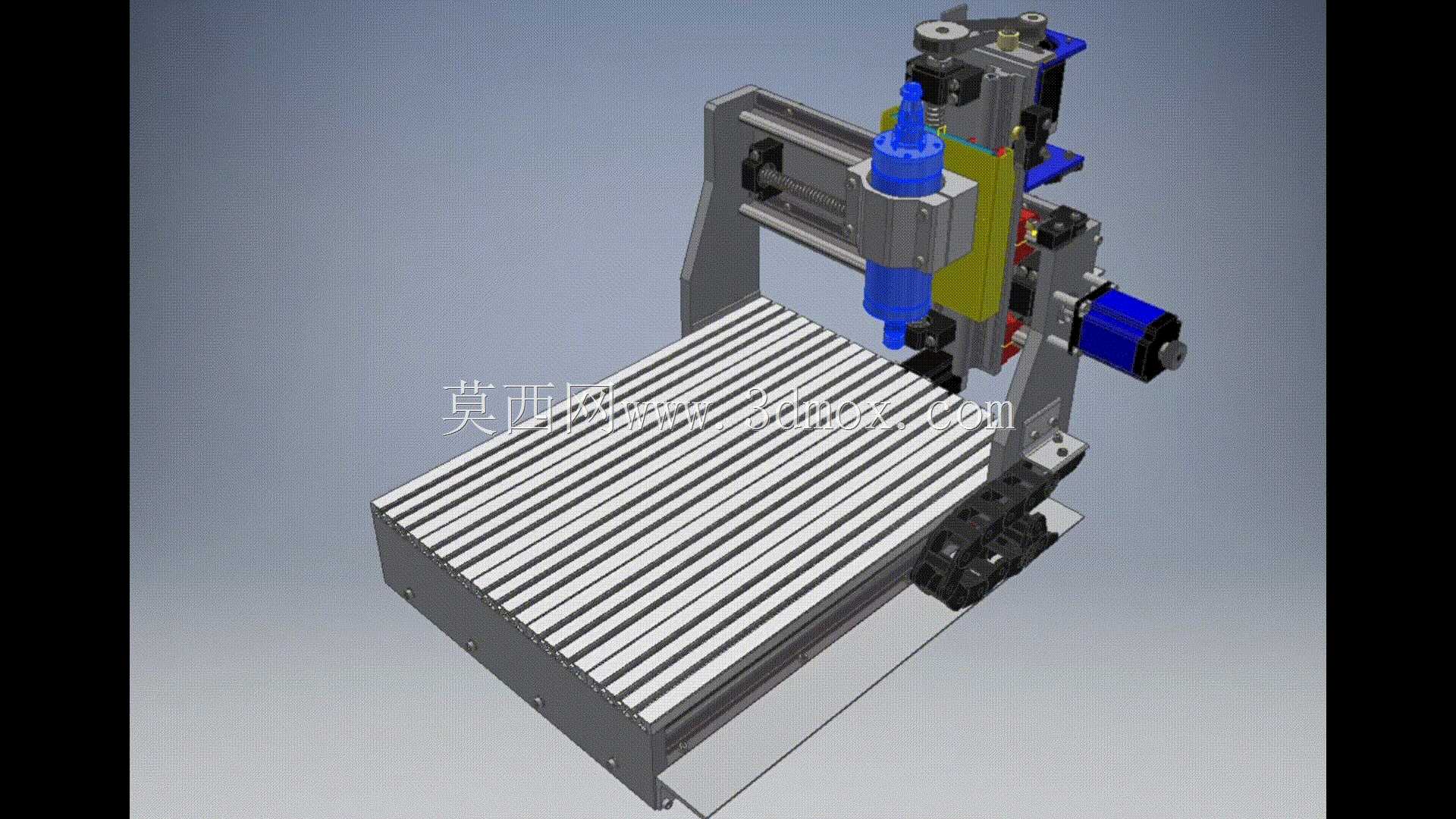

　　这款小型三轴数控加工设备的结构设计，核心面向小尺寸工件的精密加工作业场景，在个体加工工坊、教学实训场地、小型打样工作室中都能适配对应的加工需求，可完成软金属、工程塑料、硬质木材等多种材质的铣削、雕刻、钻孔工序，填补了大型工业机床无法覆盖的小空间、小批量、高精度小件加工的场景空白。从整体安装边界来看，设备的长宽高尺寸控制在紧凑区间，工作台面的有效行程对应300mm、200mm、60mm的三轴移动范围，不需要占用大面积的车间场地，放置在常规工作台面上即可完成安装固定，对使用场地的承重、空间预留要求远低于常规工业机床，适配小型生产场景的场地条件。

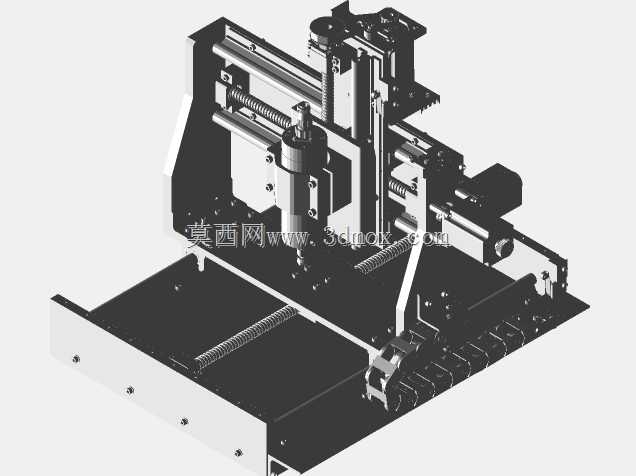

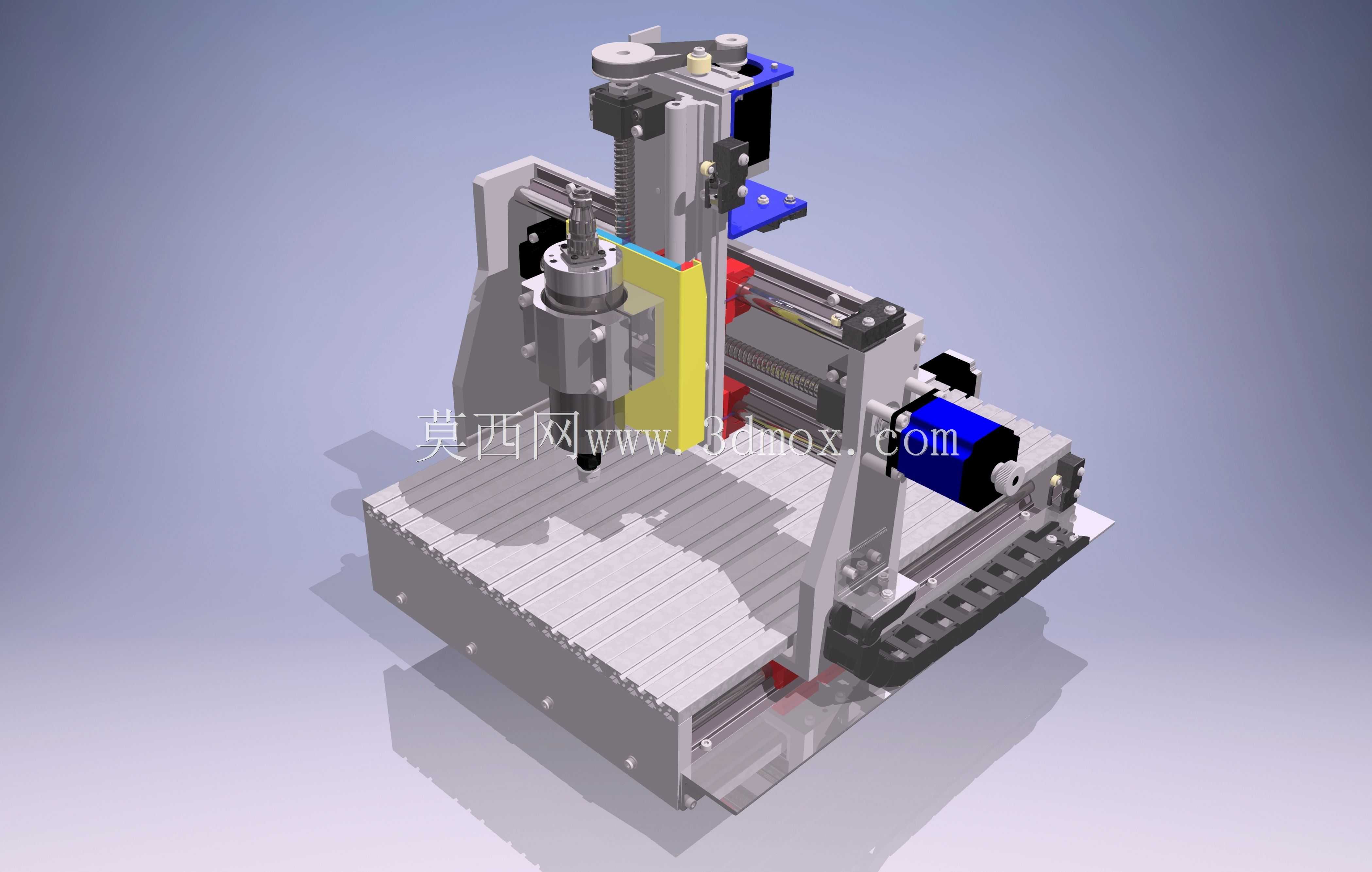

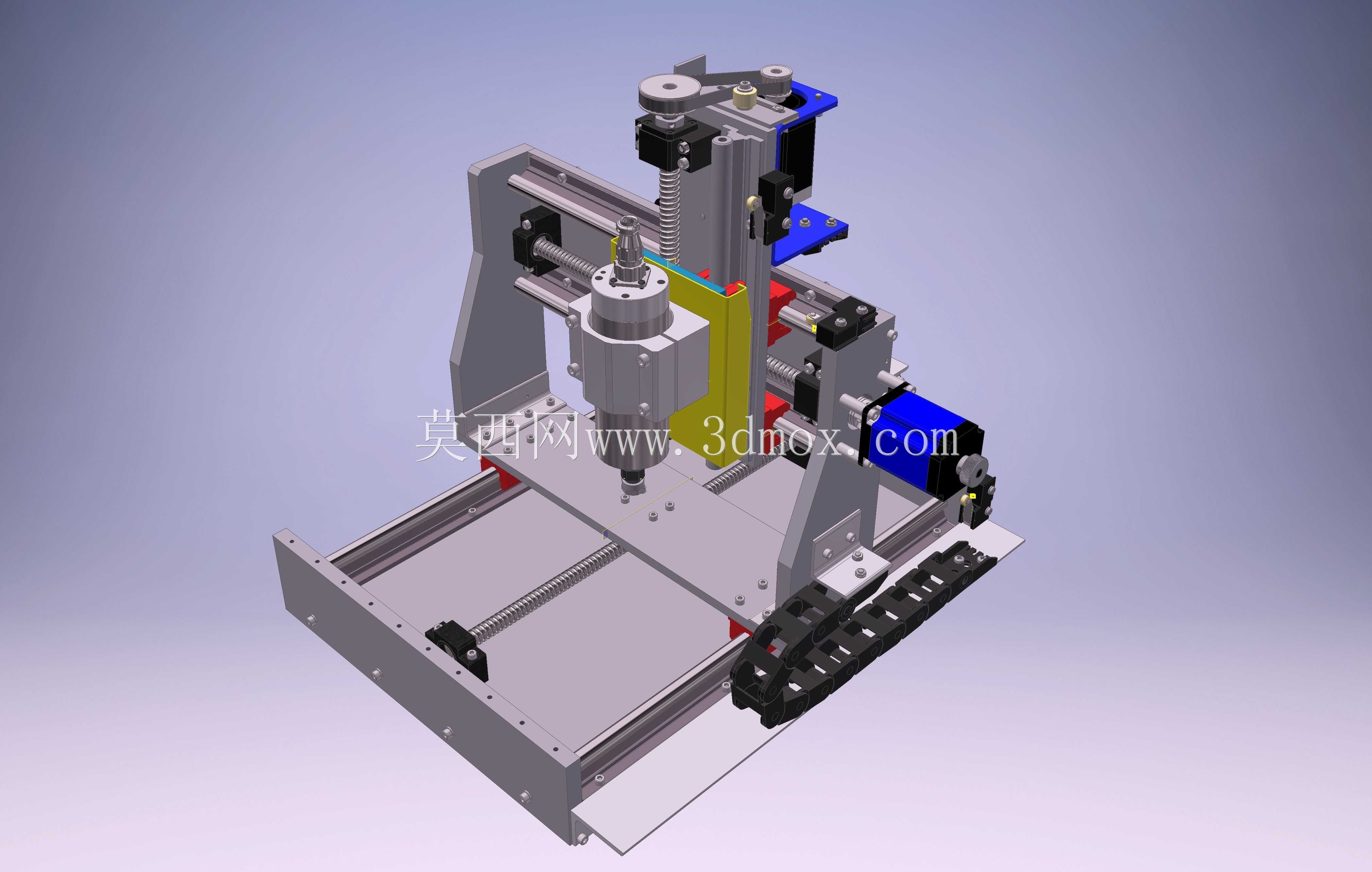

　　从设计思路层面拆解，整套结构采用龙门式动梁布局，X轴方向的传动组件布置在工作台两侧的床身基座上，保证长方向移动的平行度与支撑刚性，Y轴传动组件搭载在X轴的移动横梁上，带动主轴安装座完成前后方向的进给，Z轴组件垂直固定在Y轴滑台上，搭载加工主轴完成上下方向的进刀与退刀动作，三个轴向的传动均采用直线导轨搭配丝杠的传动组合，在保证移动顺滑度的同时，将进给过程中的反向间隙控制在较小范围，满足小件精密加工的精度要求。床身基座采用整体式的型材拼接结构，工作台面设置有均匀分布的T型槽结构，方便加工过程中通过压块、夹具完成不同形状工件的快速装夹，不需要额外定制专用的工装平台，降低了使用过程中的配套成本。

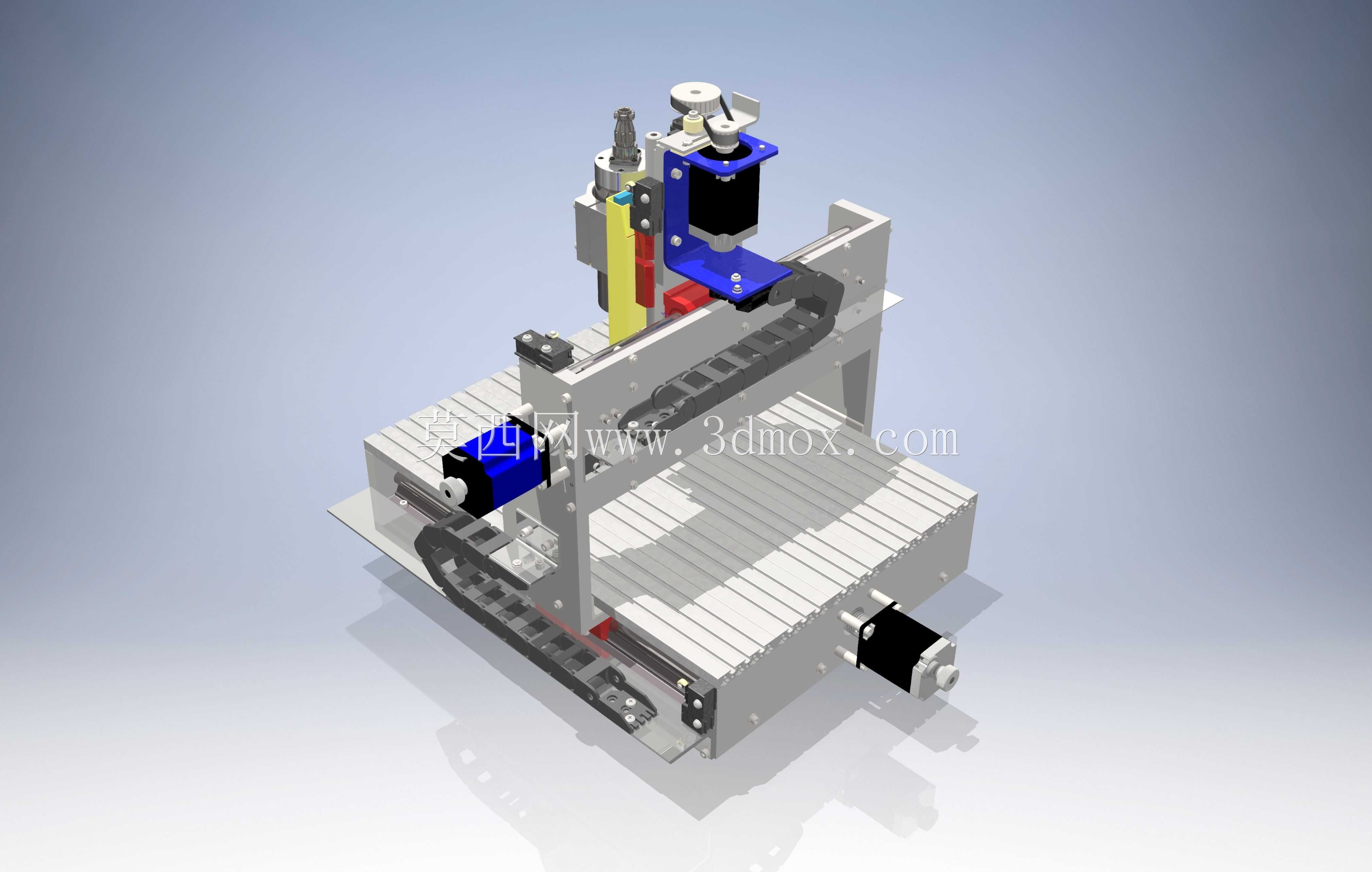

　　设备的主轴组件采用高速风冷主轴设计，安装位置预留了对应的固定安装位与走线空间，可根据加工材质的不同更换对应功率的主轴单元，适配不同切削参数的加工需求。三个轴向的驱动单元安装位均做了标准化的尺寸设计，可适配不同规格的步进电机或伺服电机，设计人员在做二次改型时，不需要对整体安装结构做大规模调整，即可根据成本、精度要求的差异更换对应的驱动组件。在走线设计上，所有传动部件的线缆均采用拖链收纳布置，避免轴向往复移动过程中出现线缆磨损、拉扯的问题，延长设备的长期运行稳定性。

　　从实际使用的功能特性来看，这套结构的刚性设计完全匹配小行程加工的切削受力需求，在加工塑料、木材等软质材料时，可支持较高的进给速度提升加工效率，在加工铝、铜等软金属材料时，通过调整切削参数也能保证加工面的光洁度与尺寸精度，可用于制作小型零件打样、工艺浮雕加工、PCB电路板铣制、小型模具精雕等多种作业。设备的各运动轴两端均设置有限位结构，避免超程移动造成的传动部件碰撞损坏，主轴安装位置预留了刀具冷却系统的安装空间，可根据加工需求加装风冷或微量润滑组件，提升金属加工过程中的刀具寿命与加工质量。

　　在结构细节设计上，所有导轨、丝杠的安装面均做了对应的平面度公差设计，装配时可通过配磨、调整垫片的方式保证各轴的垂直度与平行度，降低装配难度的同时保证最终的设备精度。床身底部预留了可调式脚轮与支撑脚的安装位置，方便设备的移动换位与调平固定，不需要额外的吊装设备即可完成位置调整。整体结构没有冗余的设计部件，所有零件均服务于传动刚性、加工精度、操作便利性的核心需求，既可以作为小型加工设备直接组装使用，也可以作为数控设备设计的参考结构，帮助设计人员快速理解小型三轴数控设备的布局逻辑、传动选型思路、安装边界设定方法，为同类设备的改型设计提供可参考的实体结构依据。
