船用耐腐蚀多连杆不锈钢铰链结构设计

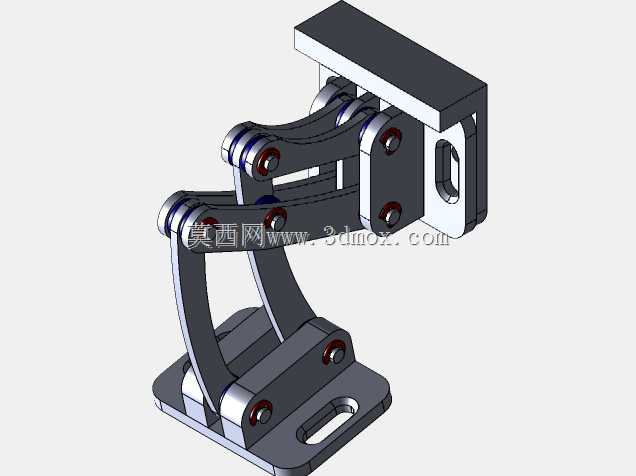

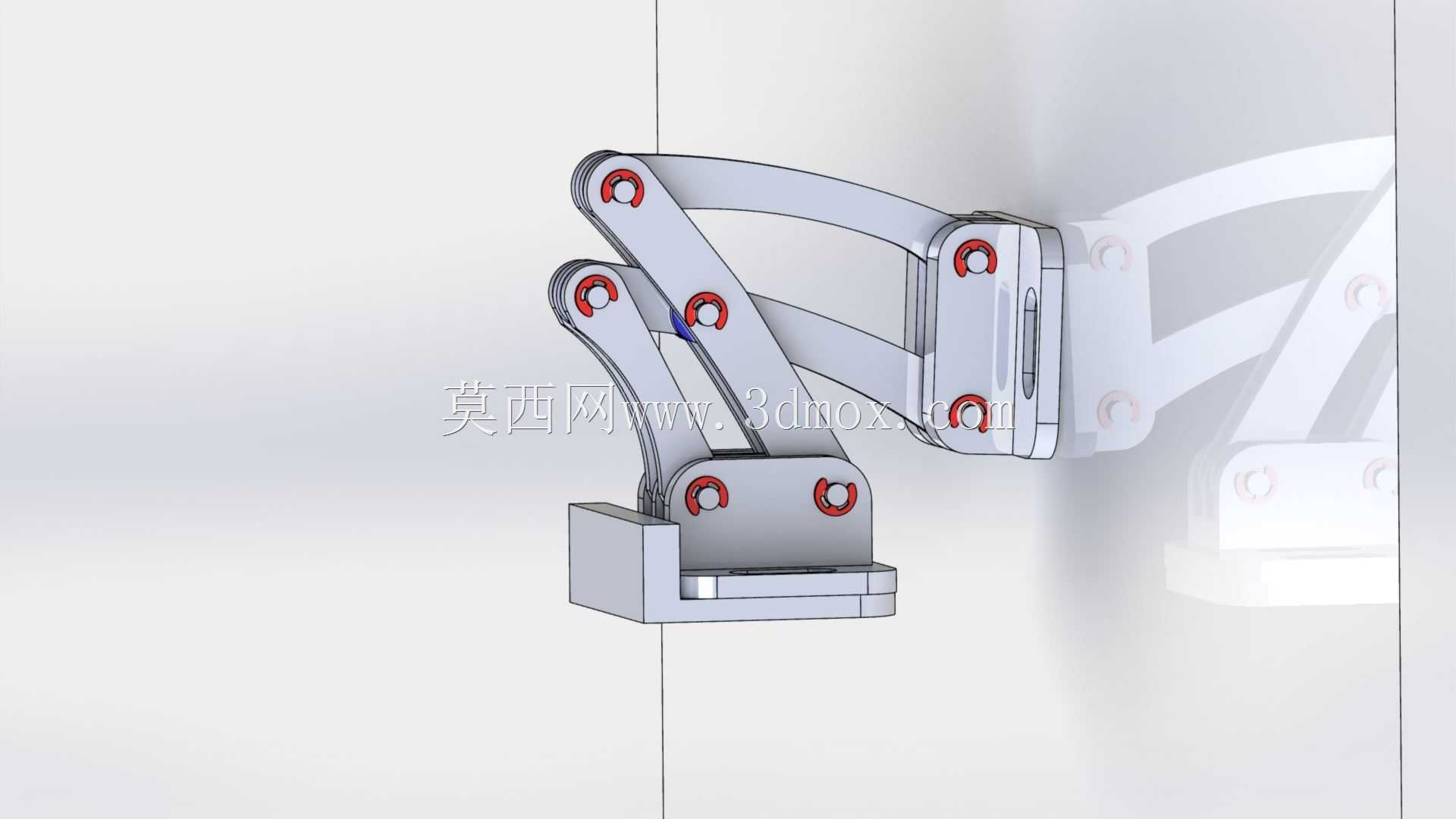

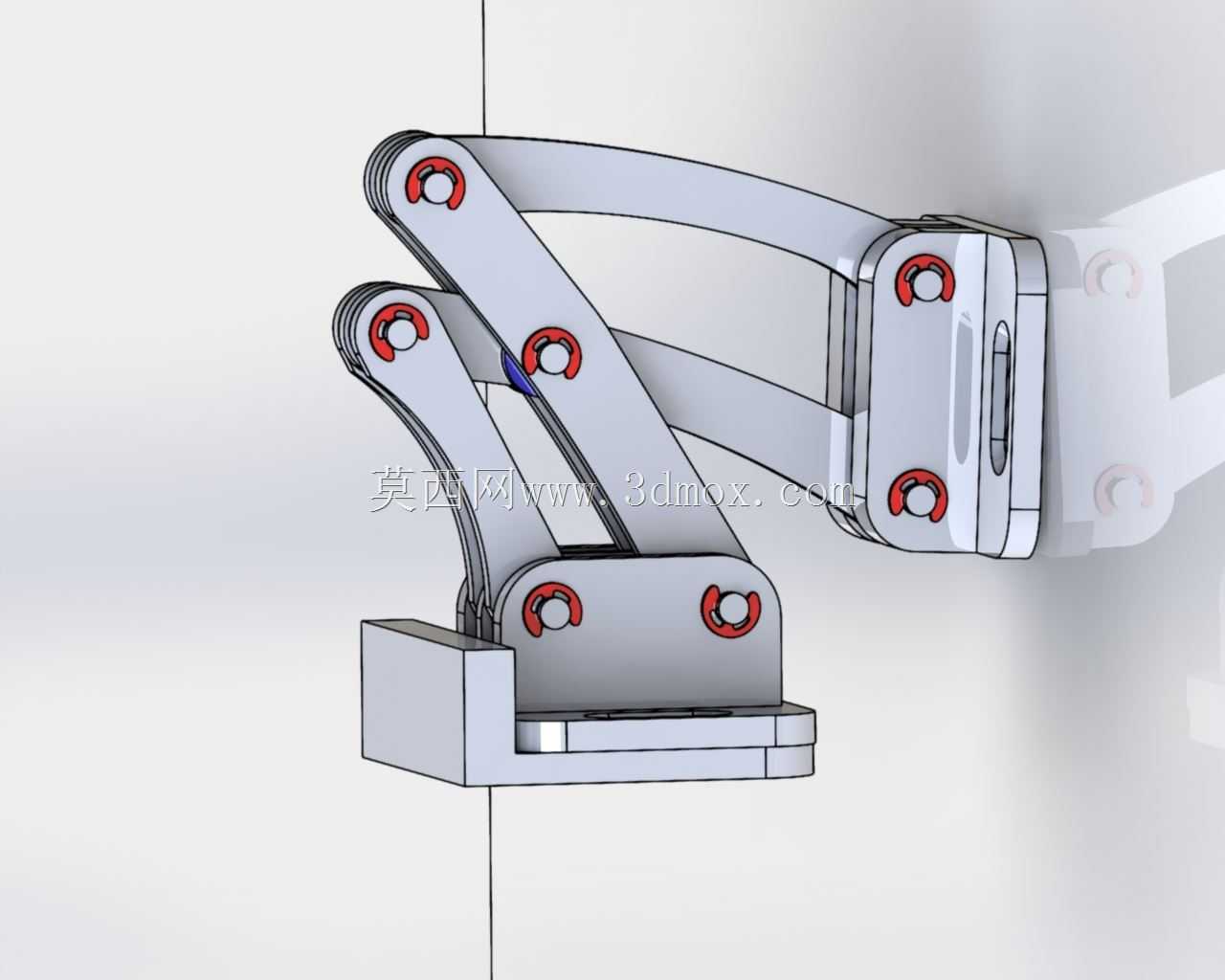

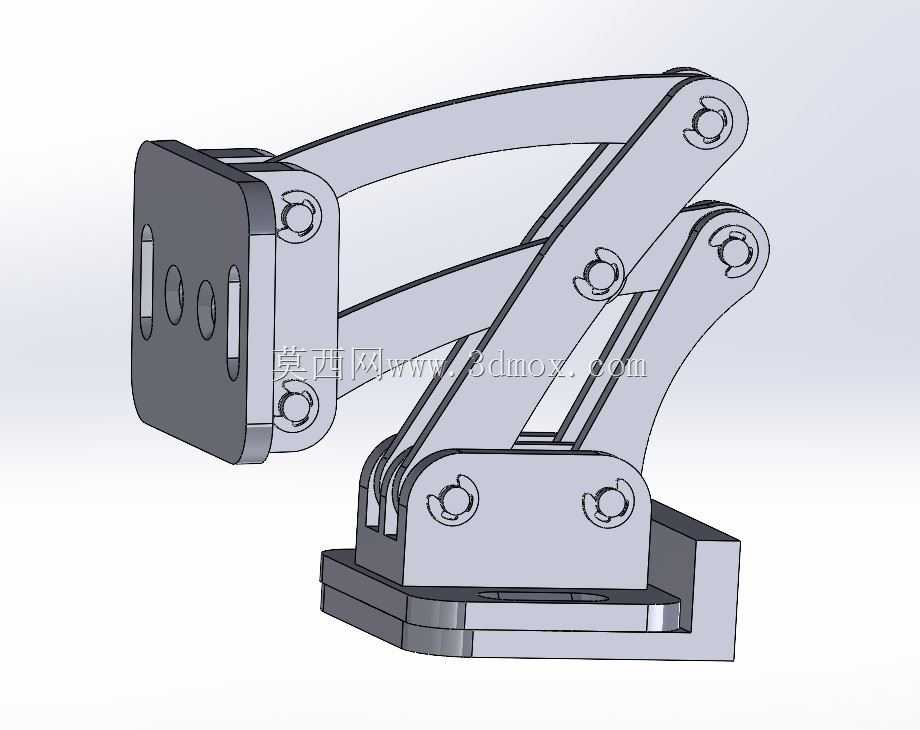

　　这款多连杆式不锈钢铰链，核心适配船舶舱室门、甲板储物舱盖这类长期处于高盐雾、高湿度工况的开合连接场景，这类场景下常规镀锌、锌合金铰链往往在1-2年使用周期内就会出现锈蚀卡滞、转轴咬死的问题，轻则导致舱门开合不畅，重则在应急逃生场景下出现舱门无法快速开启的安全隐患，因此这类船用场景对铰链的材质耐蚀性、结构强度、开合轨迹都有明确的工程要求。从结构设计逻辑来看，这款铰链采用了四组平行连杆配合固定铰座的结构，而非传统合页的单转轴结构，核心目的是实现舱门开启过程中的平移外摆轨迹——传统单转轴合页在开启时，门体侧边会绕转轴向门框内侧转动，因此门框与门体之间必须预留足够的转动间隙，这对于船舶舱室这类需要保证水密、气密性能的场景来说，

　　过大的间隙会直接导致密封胶条压缩量不足，，无法满足风雨密的要求；而多连杆结构可以在门体开启初始阶段先将门体整体向外平移出密封胶条的压缩区间，再完成转动开启动作，全程门体侧边不会与门框、密封胶条发生剐蹭，既可以保证密封胶条在关门状态下获得均匀的2-3mm压缩量，满足舱室的水密要求，也能避免长期开合过程中胶条被反复摩擦破损，延长密封件的更换周期。材质选择上整体采用316不锈钢作为基材，所有转轴销轴、连杆、固定座均为同材质加工，避免不同金属电位差导致的电化学腐蚀，转轴位置加装了同材质的耐磨衬套，衬套与销轴之间的配合间隙控制在0.05-0.08mm，既保证转动过程无旷量，也不会因为间隙过小在盐雾结晶卡滞时出现无法转动的问题；

　　所有连杆的连接孔位均采用镗孔加工，孔位同轴度控制在0.02mm以内，避免多连杆联动过程中出现运动干涉、转动卡涩的问题。安装边界方面，固定端的安装板采用了三孔沉头安装位，适配M6的不锈钢沉头螺丝，安装板整体厚度为8mm，固定后突出安装面的总厚度为32mm，活动端与门体连接的铰座同样采用三孔沉头固定，铰座厚度为6mm，整套铰链在完全收拢（关门状态）下的整体外轮廓尺寸为120mm85mm32mm，不会在门体外侧形成过大的突出结构，避免人员通行时发生磕碰。开合角度方面，这套铰链可以实现最大115度的开启角度，开启后门体与门框平面的夹角完全满足人员通行、设备进出的空间要求，同时在连杆结构上预留了阻尼嵌件的安装槽，可以根据使用需求加装阻尼片，

　　实现舱门开启过程中的任意角度悬停，避免船舶在横摇状态下舱门自行摆动撞击周边结构或者人员。从受力角度来看，每组连杆的厚度为5mm，经过受力校核，单套铰链的额定承重可以达到45kg，单扇舱门配套3套该型号铰链即可满足120kg以内的钢质舱门使用需求，完全覆盖常规船舶舱室门、储物舱盖的承重要求；所有边角位置均做了R3的圆角钝化处理，避免加工锐边划伤安装人员或者使用人员，表面采用拉丝处理，既可以提升表面的耐腐蚀性能，也不会因为亮面抛光在舱室内形成反光干扰作业视线。在实际安装调试过程中，需要先将固定端铰座预装在门框上，再将活动端铰座预装在门体上，调整门体与门框的间隙均匀后再逐一拧紧固定螺丝，避免连杆受力不均导致开合卡滞；后期维护过程中仅需要每半年在转轴衬套位置涂抹少量硅基润滑脂即可，不需要拆解整体结构，相比传统铜质合页需要频繁加注润滑油、容易出现油污污染舱室的问题，维护成本更低，也更适配船舶舱室的清洁要求。
