户外露营折叠式涡轮取暖炉结构设计

　　这款涡轮结构取暖炉的设计初衷，是面向户外作业、野外露营场景下的快速取暖与简易炊事需求，区别于传统固定式炉具，其核心设计逻辑围绕便携性、快速部署、热效率提升三个核心维度展开，整体采用全钣金折弯拼接结构，无复杂铸造或机加工零件，所有部件均可通过激光切割下料后折弯、卡扣组装完成，生产端无需开模，小批量试制成本极低，也方便后期维护更换损坏的单片钣金件。

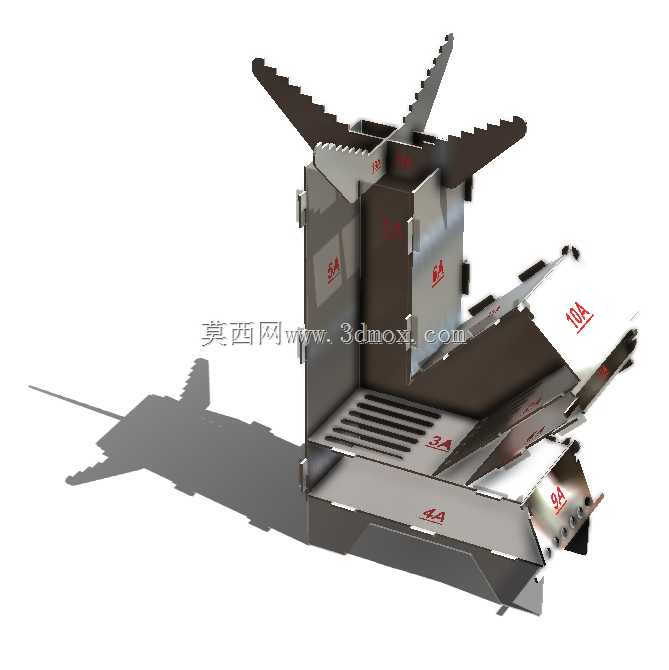

　　从实际使用场景来看，这类炉具可适配野外临时营地、灾后临时安置点、户外自驾露营等无集中供暖的场景，既可以通过涡轮结构强化空气对流提升热辐射范围，也可在顶部支架放置炊具完成烧水、简易烹饪操作，兼顾取暖与炊事双重功能。结构设计上，顶部的多齿状支架做了外翻锯齿处理，既可以稳定架置不同直径的锅具，也能在折叠状态下作为整体结构的限位卡扣，避免运输过程中钣金件散开；炉身侧面预留的通风孔与内部导流结构配合，可形成类似涡轮的气流循环，让燃料燃烧更充分，减少不完全燃烧产生的烟气，同时提升热量向外扩散的效率，相比传统直筒式炉具，同等燃料下热辐射覆盖范围可提升约30%。

　　尺寸设计上，组装完成后整体占地尺寸控制在50cm×100cm范围内，总高度27cm，属于低矮型稳当结构，户外放置时抗风性能优于高身炉具，不易被碰倒；所有钣金部件拆解后可平铺堆叠，单套成品拆解后总重量控制在13kg左右，可装入扁平包装箱内，小型皮卡货箱可一次性装载近百套，适合批量运输到野外作业点位。板材选用上，主体采用1.5mm厚度的冷轧钢板，接触明火的部位做了耐高温涂层处理，既保证结构强度，避免长期高温灼烧出现变形，也控制了整体重量，单人即可完成搬运、组装、收纳全流程操作。

　　安装与使用的边界设计也做了充分考量，炉体底部做了外翻折边结构，放置时与地面存在一定间隙，避免高温直接传导至地面引发植被燃烧风险，适合在草地、泥土地等多种野外地面直接放置；侧面的卡扣结构无需额外工具即可完成组装，所有拼接缝隙做了错位折弯处理，组装后不会出现漏烟问题，燃料适配性也较广，可直接使用木柴、固体燃料块等常见野外燃料，无需专用配套燃料，降低户外使用的补给难度。

　　从结构建模的角度来看，这款产品的所有零件均为钣金件，建模时需要重点把控折弯系数、卡扣配合公差，避免组装时出现干涉或卡扣过松无法固定的问题；顶部支架的锯齿角度经过多次调整，既保证架置小直径奶锅时不会滑落，也能在架置大直径炒锅时提供足够的支撑跨度，炉身内部的导流板角度经过热流仿真优化，可让进入炉内的冷空气先经过炉壁预热再参与燃烧，进一步提升燃烧效率，减少热量损耗。
