AAP-01啤酒花室跳跌臂适配结构设计

　　在气动发射类器械的配套组件设计中，气室结构的动作稳定性直接决定了整枪的击发一致性与弹道表现，本次针对AAP-01平台设计的啤酒花室结构，核心围绕不同工况下的跳跌臂适配需求展开，解决原有结构在不同弹重、不同出气量设定下的弹道偏移问题。从实际应用场景来看，这类气室结构主要适配软弹气动发射器的改装与性能优化场景，面向对弹道散布有较高要求的竞技类使用需求，在室内竞技场地的对抗场景中，气室的供弹稳定性、出气均匀性会直接影响射击精度，尤其是在连续击发的状态下，气室内部的压力波动如果不能通过跳跌臂的结构进行补偿，很容易出现弹着点上下偏移的问题。

　　设计过程中没有采用单一固定结构的跳跌臂方案，而是针对不同的使用场景做了四组不同参数的跳跌臂结构，这是因为在实际测试中发现，不同硬度的弹丸、不同温度下的气体膨胀效率、甚至不同长度的内管搭配，都会对气室出口处的弹丸初始姿态产生影响，单一曲率的跳跌臂很难覆盖所有的使用组合。四组跳跌臂分别对应不同的上抬角度与接触面弧度，其中小角度版本适配低出气量、轻弹丸的日常娱乐场景，大角度版本适配高出气量、重弹丸的远距竞技场景，用户可以根据自己的整枪配置选择对应的跳跌臂进行安装，不需要额外打磨修改，降低了改装的门槛。

　　从结构本身来看，啤酒花室采用了同轴嵌套的设计思路，主体气室腔与外部安装座之间做了限位台阶，安装时可以直接卡入上机匣的对应定位槽，不需要额外做定位调整，安装边界完全匹配原厂AAP-01的气室安装位，整体外径与原厂气室保持一致，长度方向的公差控制在0.02mm以内，不会出现安装后干涉往复枪机动作的问题。气室内部的进气通道做了圆弧过渡处理，避免高压气体进入气室时产生紊流，出气口的位置与跳跌臂的安装位做了对应偏移，保证气体推动弹丸时，弹丸能够刚好贴合跳跌臂的接触面获得初始旋转，进而稳定弹道。

　　在安装边界的设计上，气室尾部的密封槽尺寸与原厂密封胶圈完全适配，用户更换时可以直接沿用原有密封件，不需要额外采购配套配件；侧面的固定销孔位置与原厂孔位同轴度误差控制在0.01mm以内，安装时固定销可以顺畅穿入，不会出现错位需要扩孔的问题。考虑到连续击发时的磨损问题，跳跌臂与气室的接触位置做了加厚处理，材料选用上预留了耐磨改性的余量，结构本身的壁厚均匀，不会出现局部应力集中导致的开裂问题。

　　需要说明的是，这套结构目前没有完成全场景的覆盖测试，四组跳跌臂的适配参数是基于常规使用场景下的测试数据得出的，如果用户使用非常规的弹丸规格或者极端的出气压力设定，可能需要对跳跌臂做细微的打磨调整，这也是设计多组跳跌臂的初衷——给用户提供足够的基础适配选项，减少从零开始打磨的工作量。气室本身的密封结构经过了初步的压力测试，在常规工作压力下不会出现漏气问题，内外壁的同轴度保证了弹丸在气室内运动时不会出现偏磨，进而影响出弹的一致性。

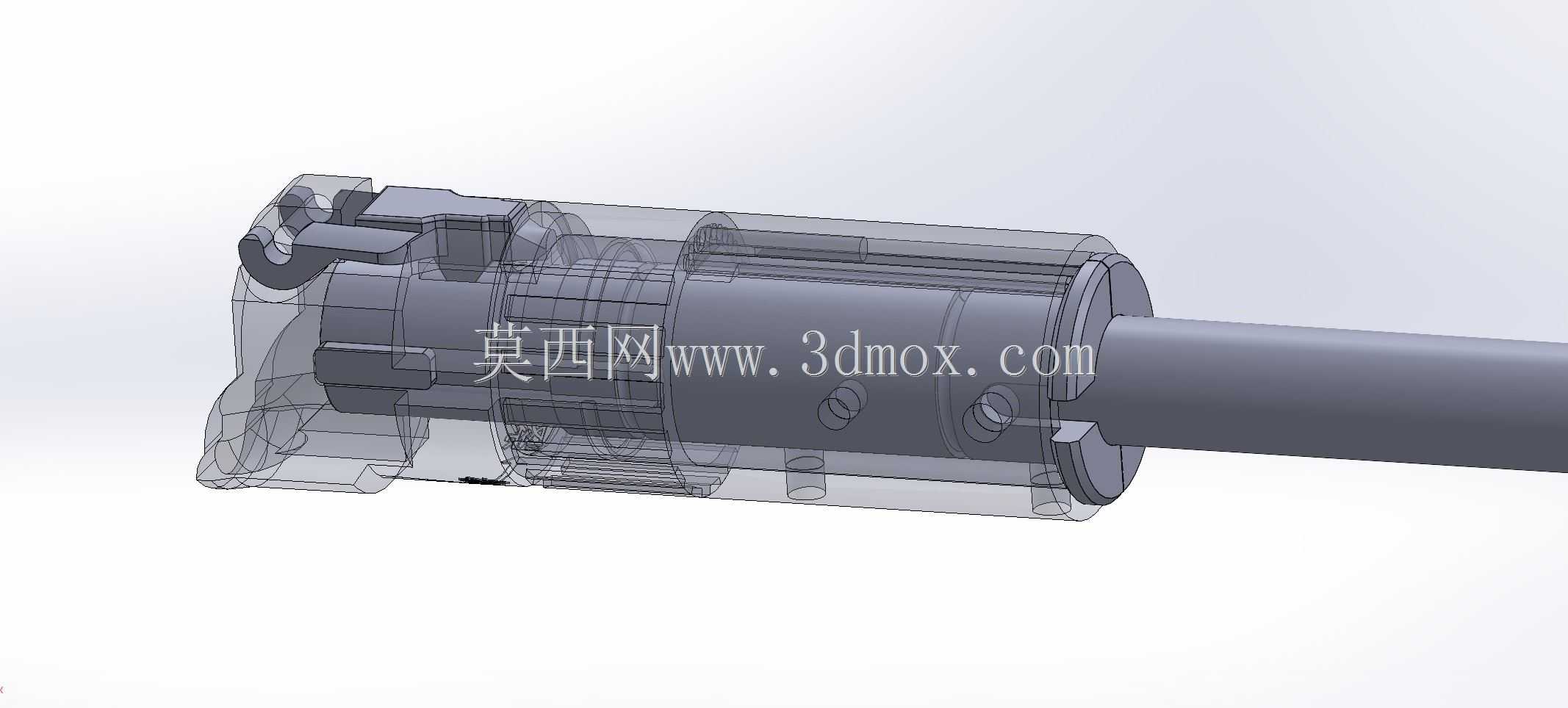

　　从三维建模的角度来看，整个结构的建模过程优先保证了装配关系的正确性，所有配合面都做了公差带的预留，不同零件之间的装配间隙控制在合理范围内，既不会因为间隙过大出现晃动，也不会因为间隙过小导致安装困难。透明视窗部分的结构是为了方便用户观察气室内部的弹丸状态，建模时单独拆分了零件，方便后续做不同材质的渲染或者3D打印时的材料选择，整个结构没有复杂的异形曲面，常规的机加工或者FDM3D打印都可以完成制作，不需要特殊的加工工艺。
