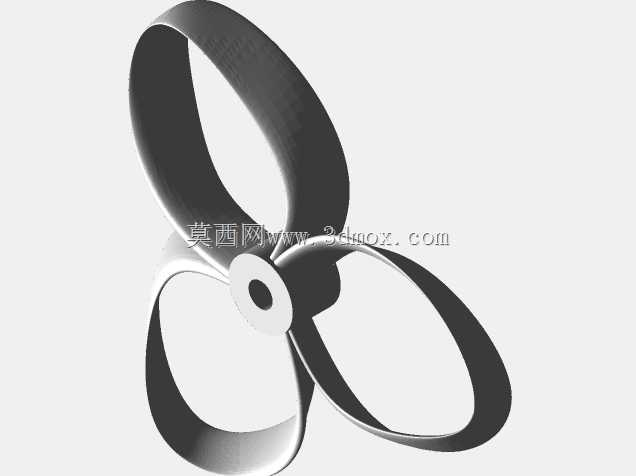

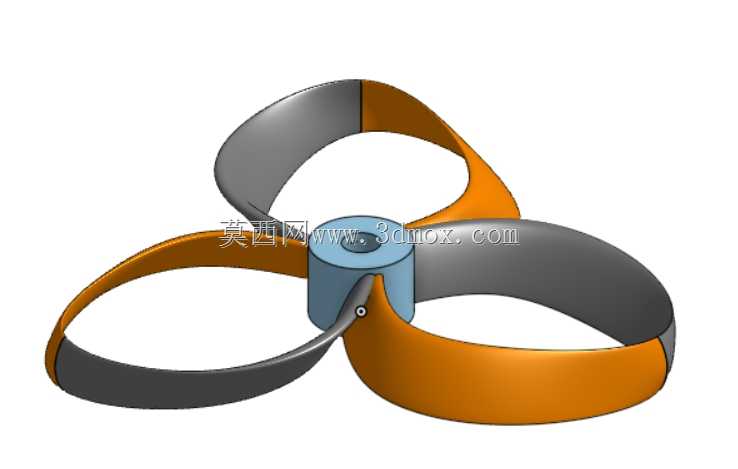

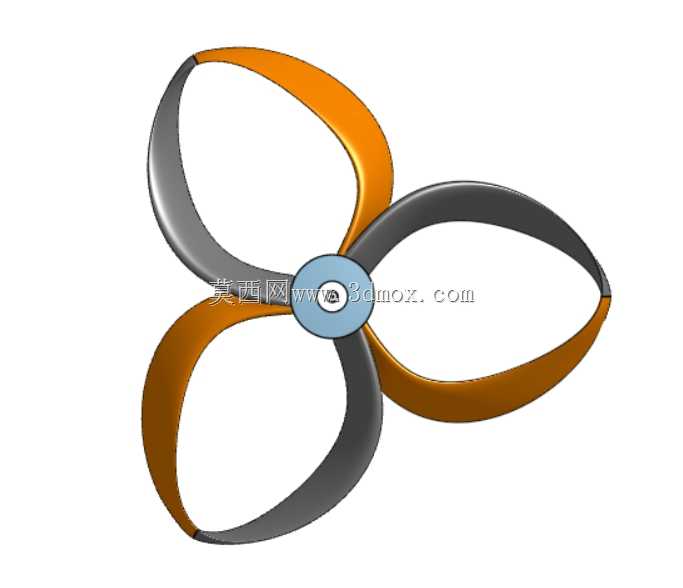

三叶片环形螺旋桨结构设计

　　这款三叶片环形螺旋桨的结构设计，核心围绕低噪推进、高气动效率的应用需求展开，可适配小型低空飞行器、水下探测潜航器、特种风洞试验装置等场景的动力输出端，替代传统开式螺旋桨解决叶尖涡流损耗大、运行噪音高、近距作业易剐蹭的痛点。从实际工程落地角度看，传统开式螺旋桨在高速旋转时，叶尖位置会形成明显的翼尖涡流，不仅会消耗15%-20%的动力输出，还会产生宽频气动噪音，在需要近距人员伴随作业、静音巡航的场景下适配性极差，而环形连接的叶片结构，直接将三个叶片的叶尖通过连续环带连为一体，从根源上破坏了叶尖涡流的生成路径，既能够降低动力损耗提升推进效率，也能减少涡流破裂产生的气动噪音，同时环形外缘还能形成物理防护结构，

　　避免叶片旋转过程中剐蹭周边障碍物造成结构损坏。设计过程中首先确定了叶片的翼型选型，采用低速高升阻比的层流翼型截面，沿叶片展向从根部到叶尖做渐变扭转，根部截面安装角偏大以适配轮毂附近较低的线速度，提升根部区域的扭矩输出效率，向叶尖延伸时安装角逐步减小，匹配不同半径位置的线速度差，让整个叶片展向的气流攻角保持在最优升阻区间，避免局部区域出现气流分离造成推力损失。三个叶片沿轮毂周向呈120度等角分布，保证旋转过程中的质量分布均匀，降低动平衡校正的难度，轮毂中心设置标准同轴安装孔，孔位周边做局部加厚处理，可适配常用的驱动电机输出轴规格，安装端面预留定位止口，装配时可快速保证螺旋桨与驱动轴的同轴度，减少高速旋转时的径向跳动。

　　环形连接带的截面采用对称翼型设计，厚度沿环向均匀过渡，与三个叶片的叶尖位置做顺滑曲面衔接，衔接区域做圆角过渡处理，避免应力集中造成结构疲劳损坏，整个环形结构与叶片一体成型，既保证了结构整体性，也减少了装配环节的连接部件。从安装边界来看，该螺旋桨的整体径向尺寸控制紧凑，环形外缘的最大直径适配小功率驱动单元的输出扭矩范围，轴向厚度较薄，不会占用过多的安装轴向空间，可直接替换同尺寸规格的传统开式螺旋桨，无需对原有设备的安装支架、驱动单元位置做额外调整。实际工况适配方面，该结构在低空低速飞行场景下，能够有效降低螺旋桨划过空气的噪音水平，适合小型巡检无人机、城市低空作业飞行器的静音需求；在水下推进场景中，环形结构可避免水草、杂物缠绕叶片叶尖，

　　提升复杂水环境下的运行可靠性；在风洞试验等场景中，均匀的周向结构能够提供稳定的推力输出，保证试验数据的稳定性。结构强度校核阶段，针对叶片根部与轮毂衔接位置、叶片与环形带衔接位置做了重点加强，通过曲面加厚、过渡圆角处理分散旋转过程中的离心力载荷，保证额定转速下的结构形变量控制在允许范围内，避免高速旋转时结构形变碰擦周边护罩或支架。整个模型的曲面构建全程保持G2连续顺滑过渡，没有尖锐棱角或曲面断点，既符合流体动力学的外形要求，也能为后续的数控加工、3D打印成型提供无错的几何基础，不需要额外做几何修复即可直接导入仿真软件做流体动力学分析、结构力学校核，也可直接生成加工刀路用于原型件制作。
