经典甲壳虫水平对置四缸动力装置结构

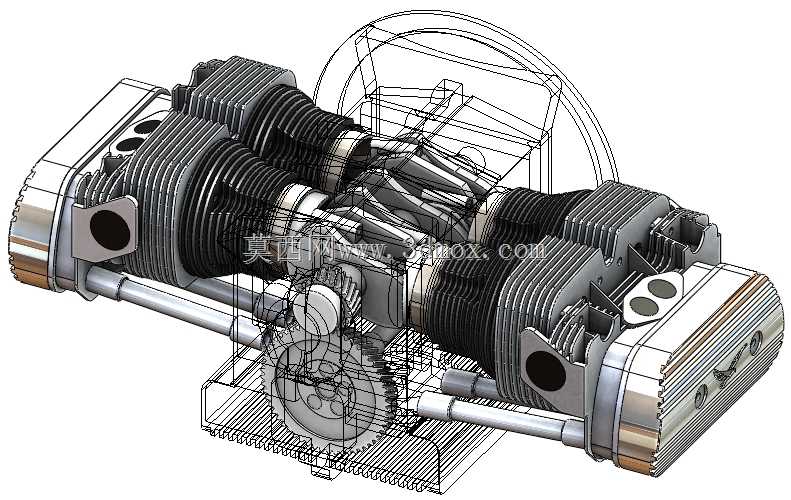

　　这套动力结构的建模还原，核心围绕风冷水平对置四缸机型的实际装配逻辑展开，做结构设计参考时，首先要关注其对置气缸的布局特性——两组气缸沿曲轴轴线水平对称分布，活塞做水平往复运动，相比直列机型能大幅压缩动力总成的垂直高度，这一特性在后置后驱的小型乘用车辆布局中优势明显，能有效降低整车重心，优化行驶过程中的配重平衡，同时抵消活塞往复运动产生的一阶惯性力，降低整机运行时的振动幅度。从实际应用场景来看，这类风冷动力单元不需要额外布置水冷循环管路、散热水箱、冷却液储液结构，整体结构更紧凑，对低温、缺液等复杂使用环境的适应性更强，早年在小型民用车辆、轻型通用航空动力、小型农用作业机械上都有广泛的适配空间。

　　建模过程中对气缸散热鳍片的结构做了等比例还原，每一片鳍片的间距、厚度、延伸范围都参考了实际机型的散热需求设计：风冷机型的散热完全依赖行驶过程中产生的迎面气流掠过鳍片表面带走热量，鳍片的排布角度需要兼顾气流通过效率与结构强度，过密会增加气流阻力导致散热效率下降，过疏则会降低总散热面积，无法满足持续高负荷运行时的温度控制要求。曲轴与连杆机构的装配关系在模型中做了透明化的结构展示，水平对置布局下的连杆轴颈布置角度、曲轴配重块的位置都经过平衡校核，能保证两组对置活塞的运动相位完全对称，避免运行过程中产生额外的偏磨载荷。从安装边界来看，这类动力单元的整机宽度相比同排量直列机型更大，但垂直高度与纵向长度更短，在做整车布置时，

　　需要预留两侧气缸的散热气流通道，不能在气缸外侧布置遮挡散热鳍片的结构件，同时要匹配对应的进排气歧管布局，两侧气缸的进气管路长度需要做等长设计，保证各缸的进气效率一致，避免出现各缸输出功率不均的问题。模型中还原的分电器、气门推杆、齿轮传动配气机构，都是这类经典机型的典型结构，齿轮传动的配气机构相比皮带、链条传动，结构可靠性更高，不需要定期更换传动件，但对齿轮的加工精度、啮合间隙要求更高，间隙过大会导致配气相位偏差，影响进排气效率，间隙过小则会在热机状态下出现齿轮卡滞、异常磨损的问题。做结构选型参考时，还要关注其油底壳的布局特性，水平对置机型的油底壳位于曲轴箱下方，因为气缸水平布置，机油回流的路径与直列机型有明显区别，

　　需要在曲轴箱内设置对应的机油导流结构，避免车辆在侧倾、急加速、急减速工况下出现机油泵吸空的问题，导致润滑失效。这套模型的结构拆分逻辑完全遵循实际装配流程，从外部的散热壳体、气缸盖，到内部的活塞、连杆、曲轴、配气齿轮组，都保留了完整的装配约束关系，能直接用于动力总成布置的干涉检查、装配工艺模拟，也能作为经典动力结构教学的直观演示载体，帮助结构设计人员理解水平对置风冷机型的布局逻辑与设计要点，在做小型特种车辆、轻型动力设备的动力选型时，也能参考其紧凑化的布局思路，优化自身产品的动力舱空间利用率。
