剖视结构喷气推进发动机三维设计

项目分类:发动机 发布时间:2024-02-04 ID:733270
  • 剖视结构喷气推进发动机三维设计
  • 剖视结构喷气推进发动机三维设计
  • 剖视结构喷气推进发动机三维设计
  • 剖视结构喷气推进发动机三维设计
  • 剖视结构喷气推进发动机三维设计

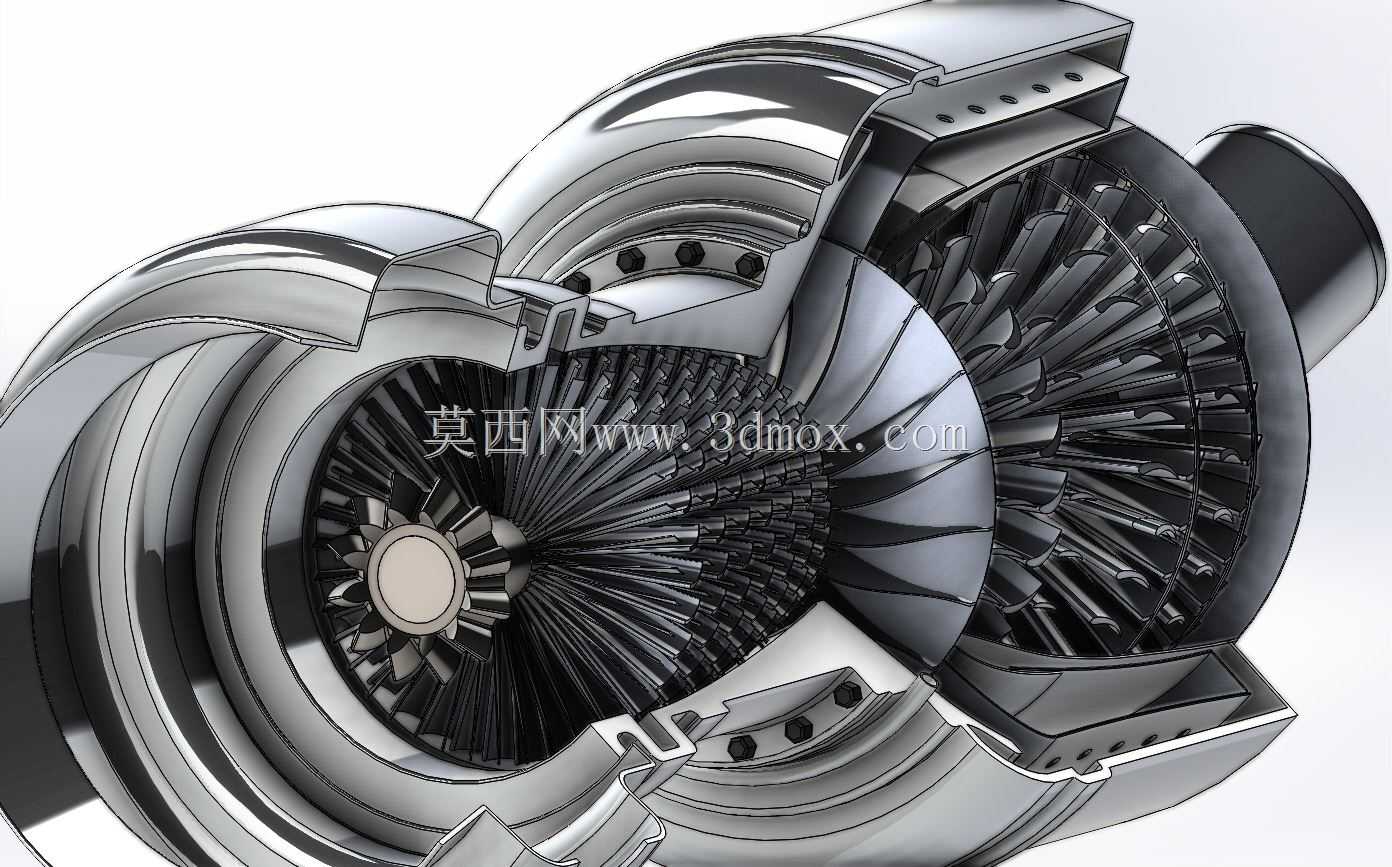

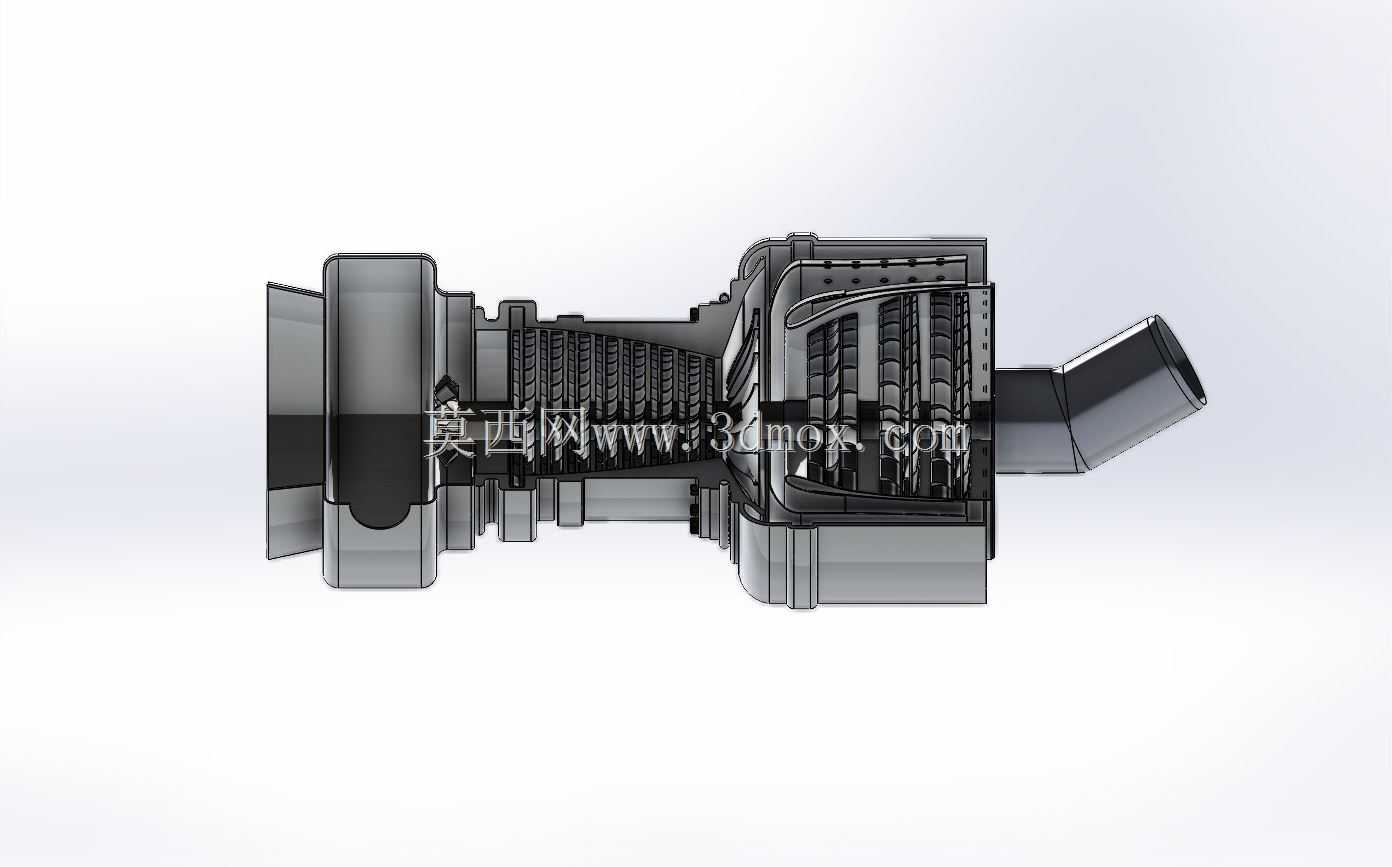

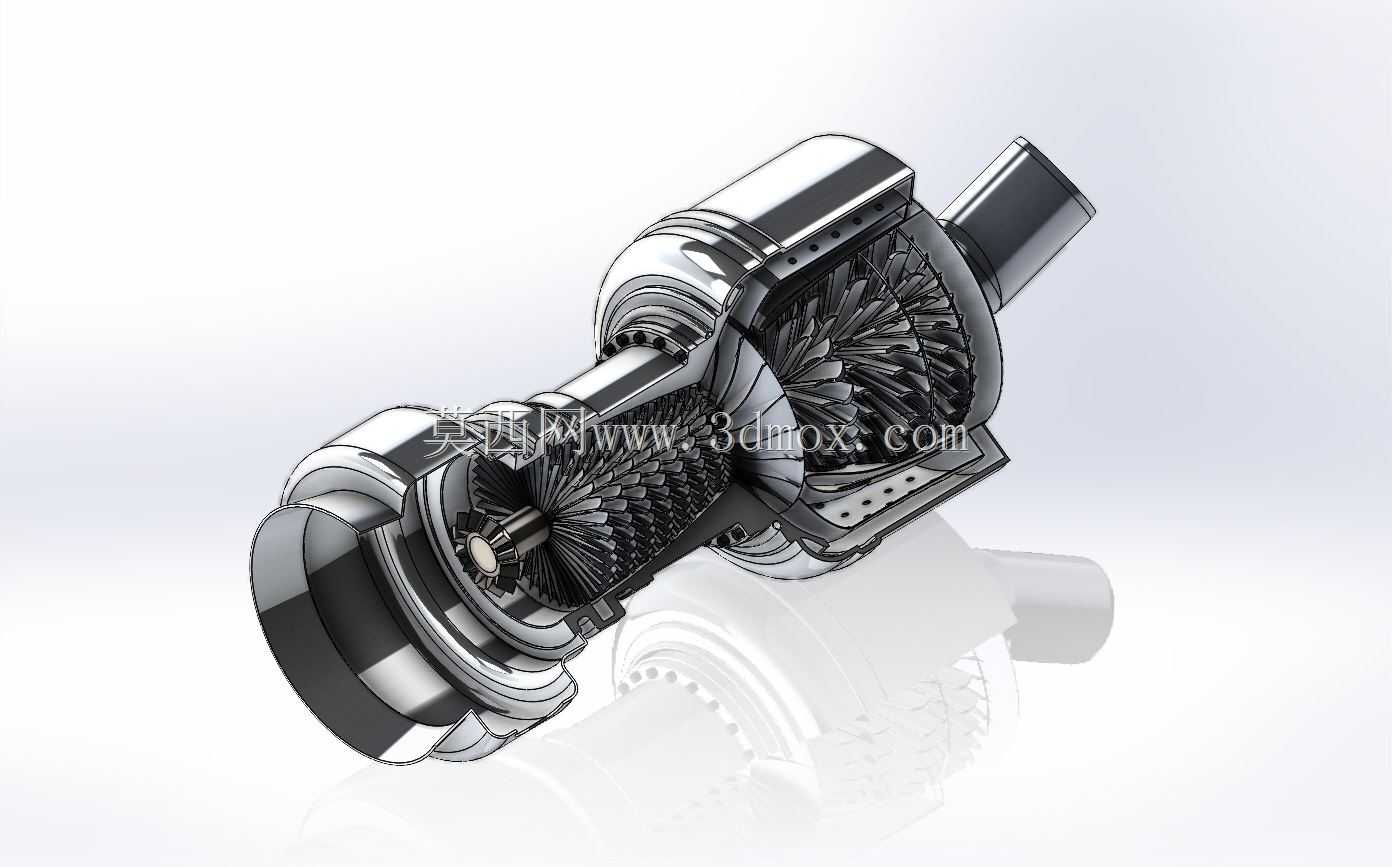

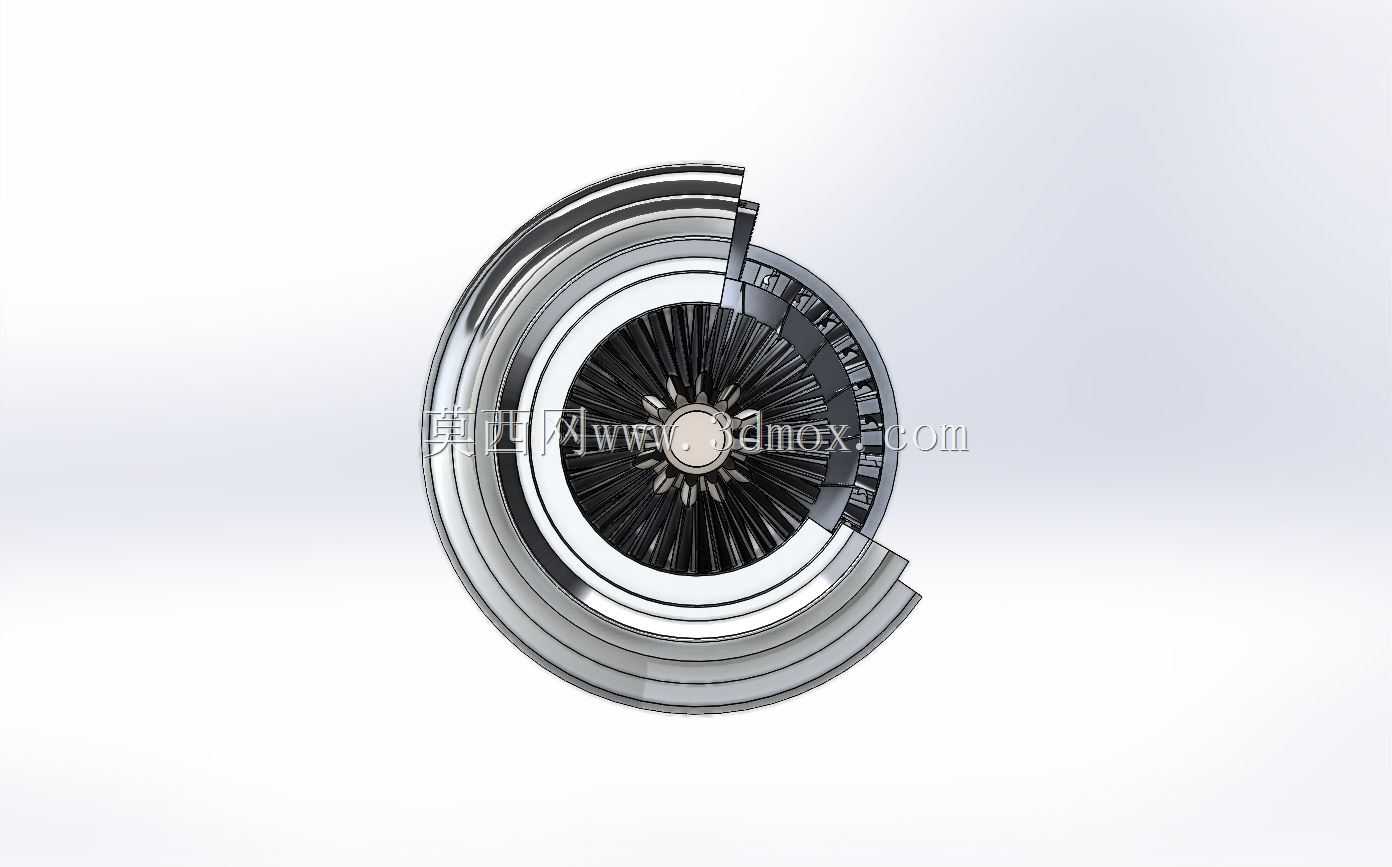

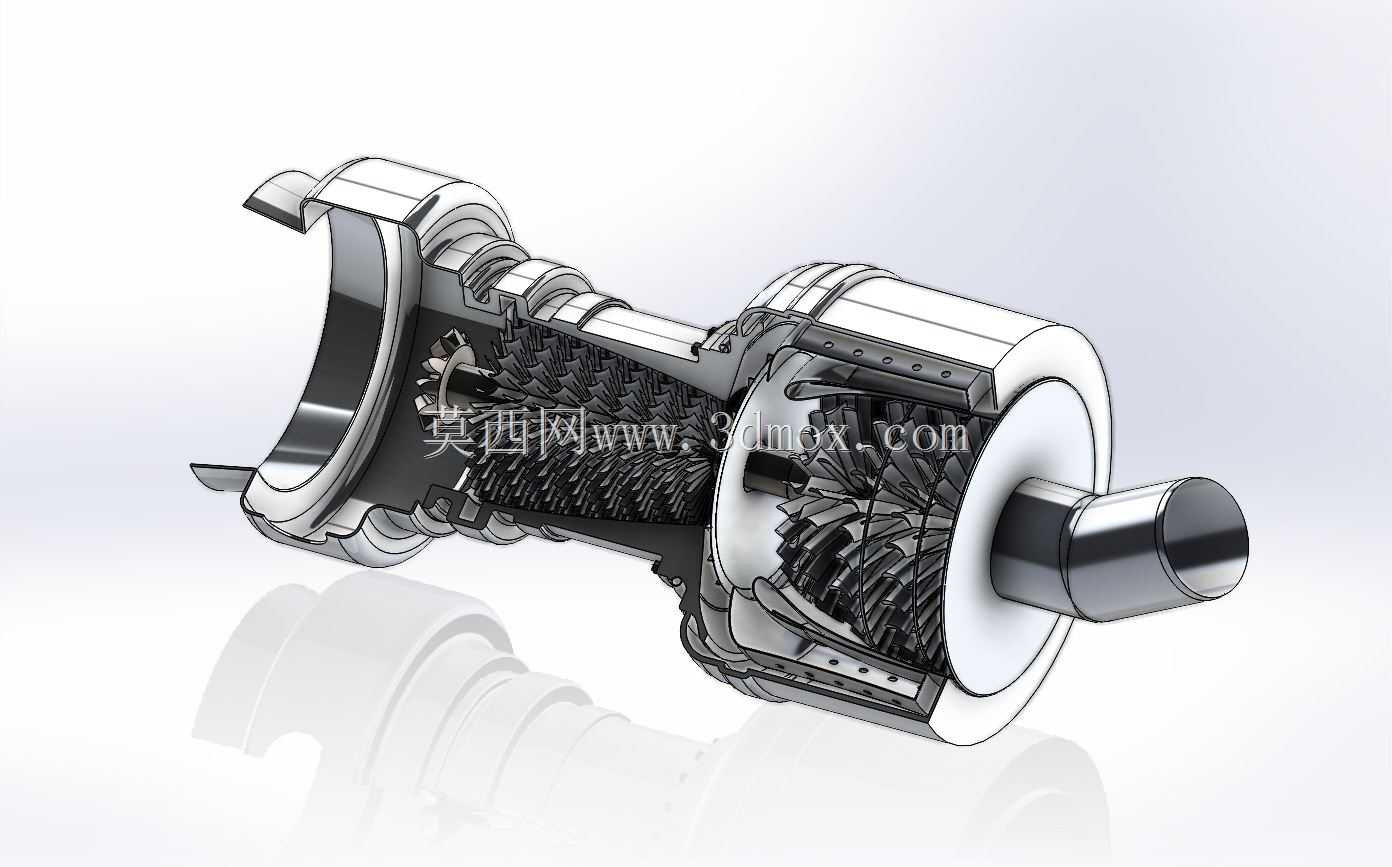

  本次呈现的喷气推进发动机采用全剖视结构建模,完整还原了轴流式喷气动力单元的内部流道与核心部件排布逻辑,可直接用于航空动力原理教学、结构方案推演以及相关配套设备的接口匹配设计。从实际应用场景来看,这类结构的动力单元主要适配亚音速长航程飞行器的动力需求,相比早期离心式喷气结构,轴流压气机级组的迎风面积更小,大流量工况下的压缩效率更优,能够在万米巡航高度下维持稳定的推力输出,匹配民航干线飞机、长航时无人飞行器的动力选型需求。

  从功能特性来看,模型完整还原了进气道、多级轴流压气机、环形燃烧室、涡轮级组、尾喷管的全流程结构:压气机段采用多级转子叶片与静子叶片交错排布的设计,每一级转子叶片的叶型扭转角沿叶高方向渐变,适配不同半径位置的线速度差异,保证进入燃烧室的空气压力能够稳定提升至设计工况值;燃烧室采用环形腔室结构,预留了燃油喷嘴安装位与火焰筒冷却气孔位,能够保证高压空气与燃油充分混合后稳定燃烧,避免出现局部过热或者燃烧不稳定的问题;涡轮段与压气机转子采用同轴连接设计,高温燃气推动涡轮叶片转动的同时,直接驱动前端压气机持续工作,完成布雷顿热力循环的能量传递;尾喷管采用收敛型结构,能够将燃烧后的高温高压燃气加速排出,通过动量反作用产生持续推力。

  设计过程中,首先依据喷气发动机的热力循环参数确定核心流道的直径边界:进气道入口直径匹配飞行器的进气口安装尺寸,避免与机身蒙皮结构出现干涉;压气机机匣的外径沿轴向逐步变化,适配每一级压气机叶片的叶顶间隙要求,建模时严格控制叶顶与机匣的间隙值在合理区间,既避免转动过程中出现刮碰,也减少间隙漏气带来的效率损失;燃烧室段的机匣采用双层壁结构设计,预留冷却空气流道,能够在工作时引入压气机出口的部分冷空气对壁面进行冷却,降低壁面工作温度,提升结构使用寿命;涡轮段的叶片采用空心气冷结构预留设计,适配高温工况下的叶片冷却需求,叶片根部采用枞树型榫头与涡轮盘连接,保证高速转动下的连接可靠性,同时方便后期维护时的叶片单独更换。

  安装边界方面,整个动力单元采用主安装节与辅助安装节结合的吊装结构,主安装节布置在压气机机匣两侧的承力框架位置,能够传递主要的推力与重量载荷,辅助安装节布置在涡轮段机匣位置,用于补偿工作过程中热胀冷缩带来的轴向变形,避免结构出现额外的热应力。转子支撑采用两点支撑结构,前支撑布置在压气机前端,后支撑布置在涡轮后端,轴承选型匹配高速转动工况的DN值要求,同时预留润滑油路的接口位置,方便配套润滑系统的管路连接。模型的剖视处理特意保留了所有内部承力构件的连接关系,包括压气机盘与轴的连接方式、燃烧室与机匣的固定结构、涡轮导向器的安装定位结构,能够让结构设计人员清晰看到每个部件的装配逻辑,在进行相关教学演示或者方案改进时,可以直接拆解查看每个零件的结构形式,不需要额外进行剖切处理。在进行配套飞行器设计时,也可以直接提取模型的外轮廓尺寸与安装点坐标,进行机身发动机舱的结构匹配,提前排查安装干涉问题,缩短动力系统匹配的设计周期。
