商用厨房中央型油烟排风集烟罩结构

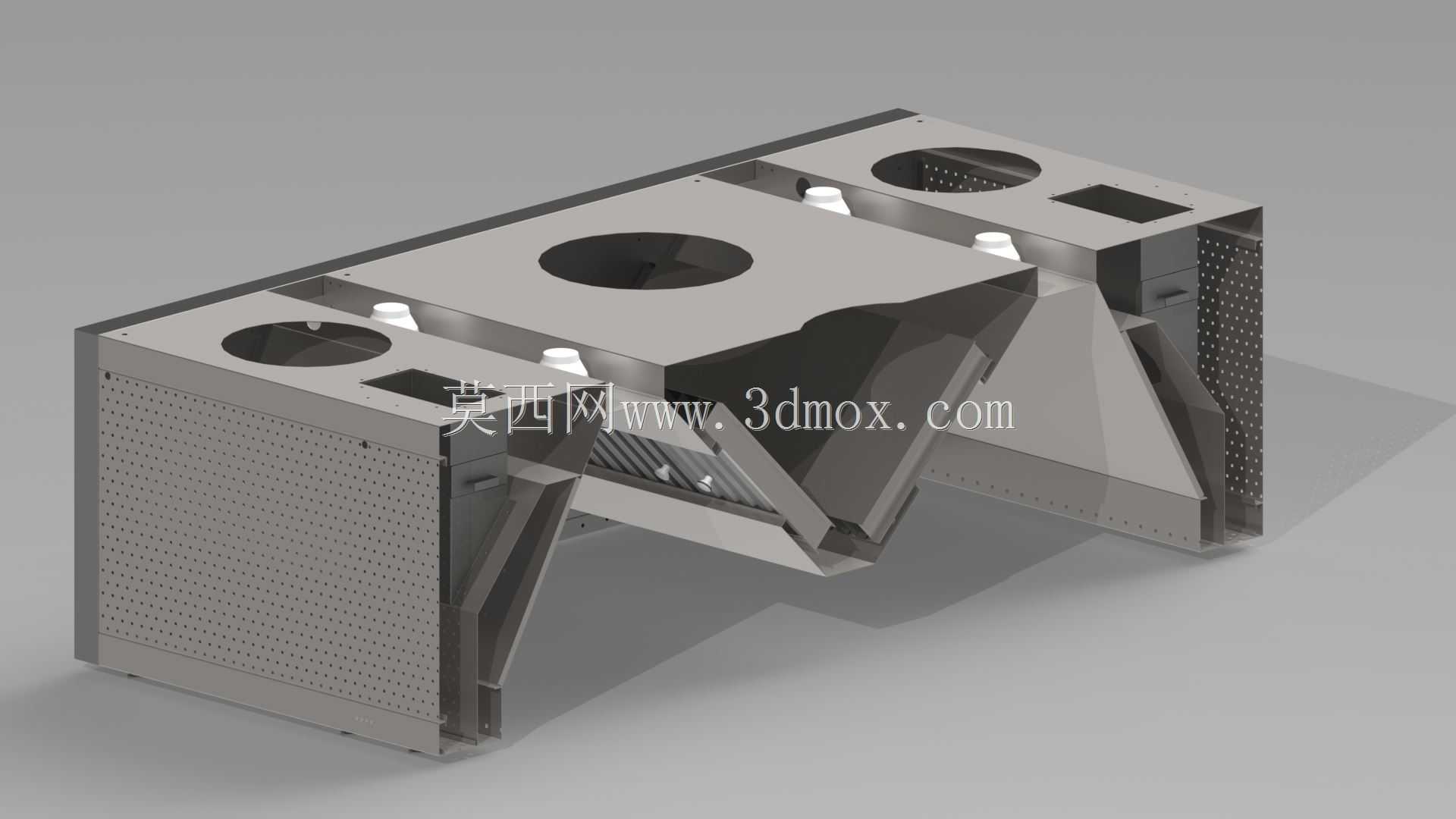

　　这套中央型厨房通风结构，主要适配商用餐饮后厨的集中排油烟场景，覆盖中餐热厨区、煎炸操作区、蒸煮区等多工位集中排烟需求，区别于家用吸油烟机的小风量设计，整套结构围绕商用后厨长时间高负荷运行的工况做了针对性设计。从结构布局来看，整套集烟罩采用下吸式拢烟结构，罩体下方形成负压拢烟区，烹饪过程中产生的油烟、蒸汽、燃烧废气在上升过程中被负压区捕获，不会扩散到后厨操作空间，避免油烟附着在墙面、设备表面造成清洁负担，同时保障后厨操作人员的工作环境符合职业健康相关要求。

　　功能配置上，核心过滤单元采用迷宫式过滤器，单组过滤器额定处理风量达到550m³/h，这种迷宫式结构通过多层折流板改变油烟气流的流向，利用惯性碰撞原理将油烟中的油滴、颗粒物截留在过滤器折流板表面，分离后的油滴顺着导油槽汇集到集油装置，相比普通滤网式过滤结构，迷宫式过滤器的风阻更低，容污能力更强，不需要频繁更换滤材，日常维护只需要定期拆卸过滤器进行清洗即可，大幅降低商用场景下的运维成本。

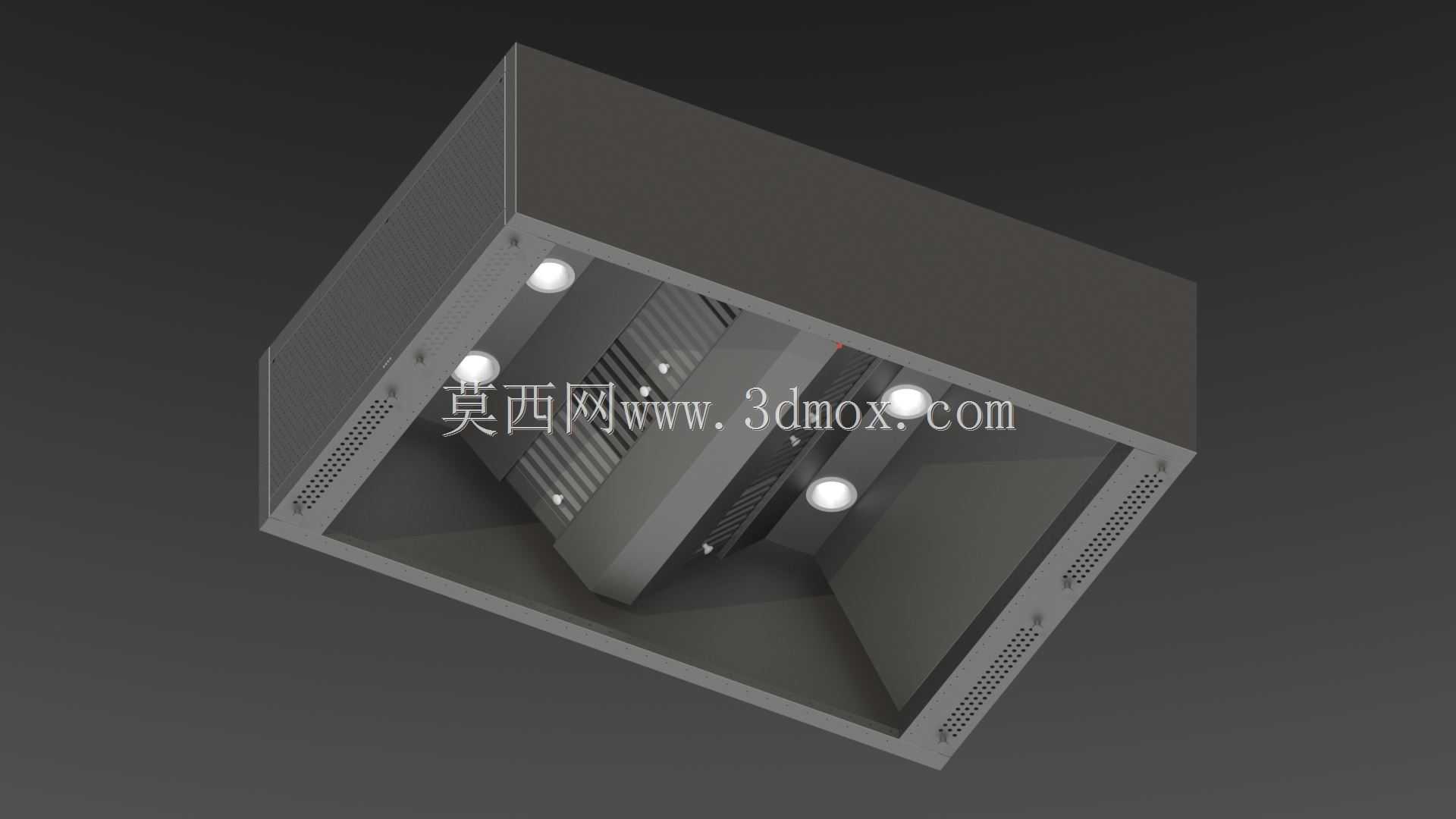

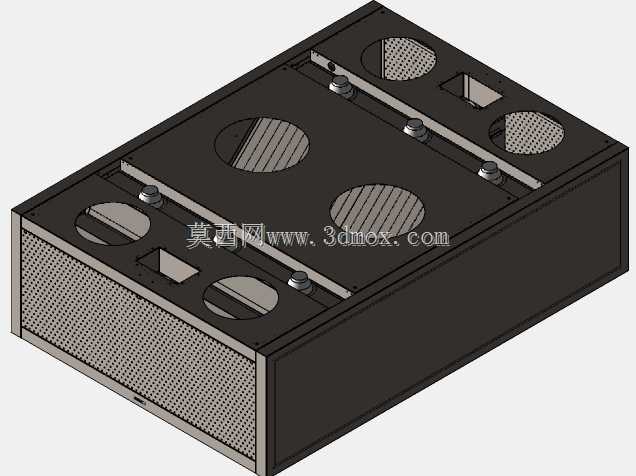

　　结构变体设计上，整套模型覆盖了左型、右型、闭合型、开放型四种安装变体，适配不同的后厨布局：左型和右型结构主要适配靠墙布置的单边操作工位，罩体一侧贴合墙面安装，减少无效拢烟区域；闭合型结构适配岛台式操作区，四周形成封闭拢烟腔，适合四周都有操作位的中央厨房布局；开放型结构则适配长条形通长操作区，多段拼接后可以覆盖整排操作工位，不需要额外做结构转接。

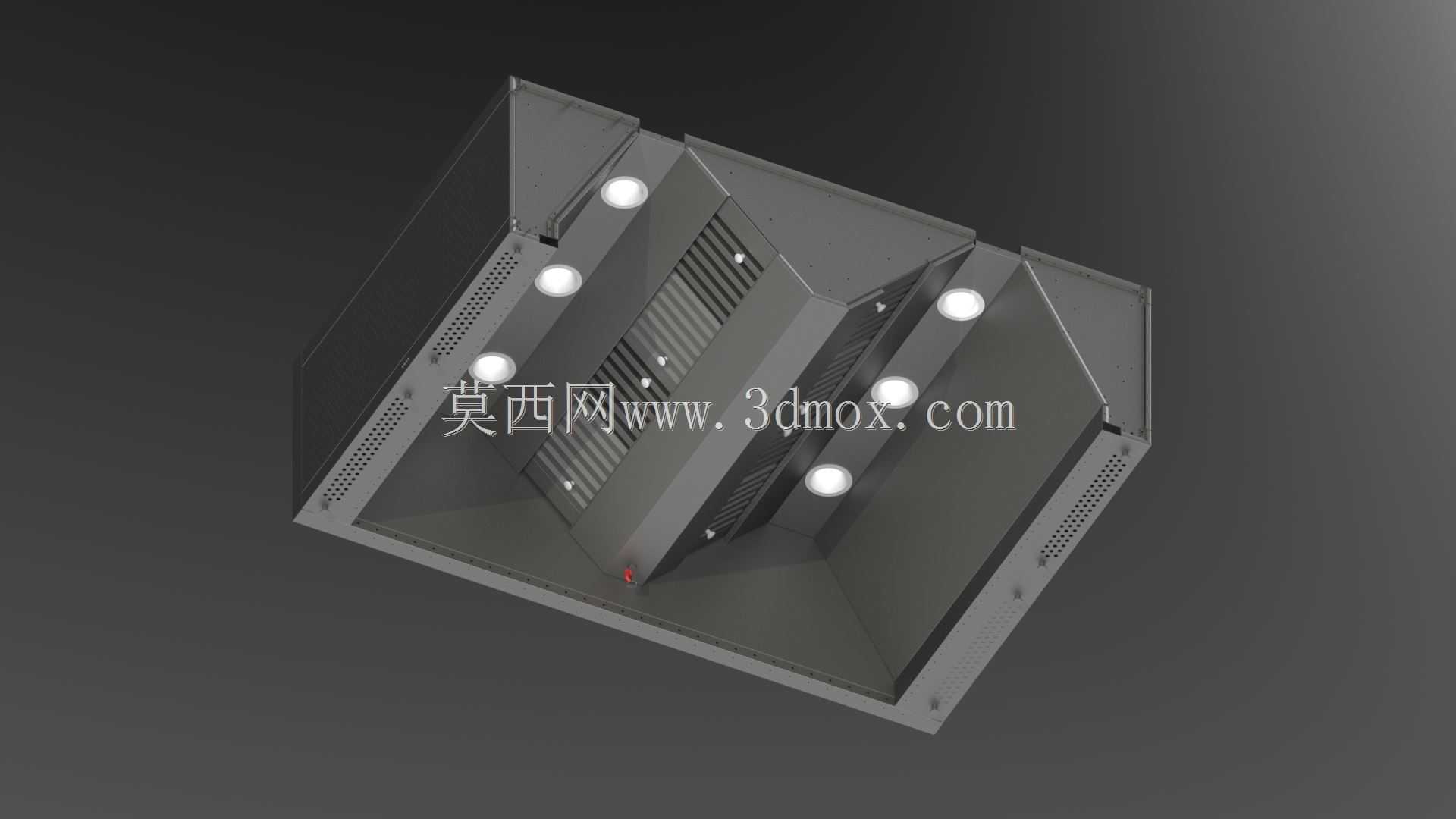

　　安装边界方面，罩体主体采用薄钢板折弯焊接成型，边角做圆弧过渡处理，避免安装和清洁过程中出现划伤风险，罩体顶部预留标准排风接口，可以直接对接后厨排风管道，接口尺寸匹配常规商用通风管道的法兰规格，不需要额外做变径处理。罩体内部预留了照明灯具的安装位，模型中已经集成了嵌入式照明结构，安装时不需要额外加装操作区照明，灯具采用防油防水结构，避免长期接触油烟出现电路故障。罩体两侧预留了检修口，日常维护过滤器时不需要拆卸整个罩体，只需要打开侧部检修盖板即可抽出过滤器进行清洗，操作空间符合人体工程学要求，维护人员站在地面即可完成操作，不需要登高作业。

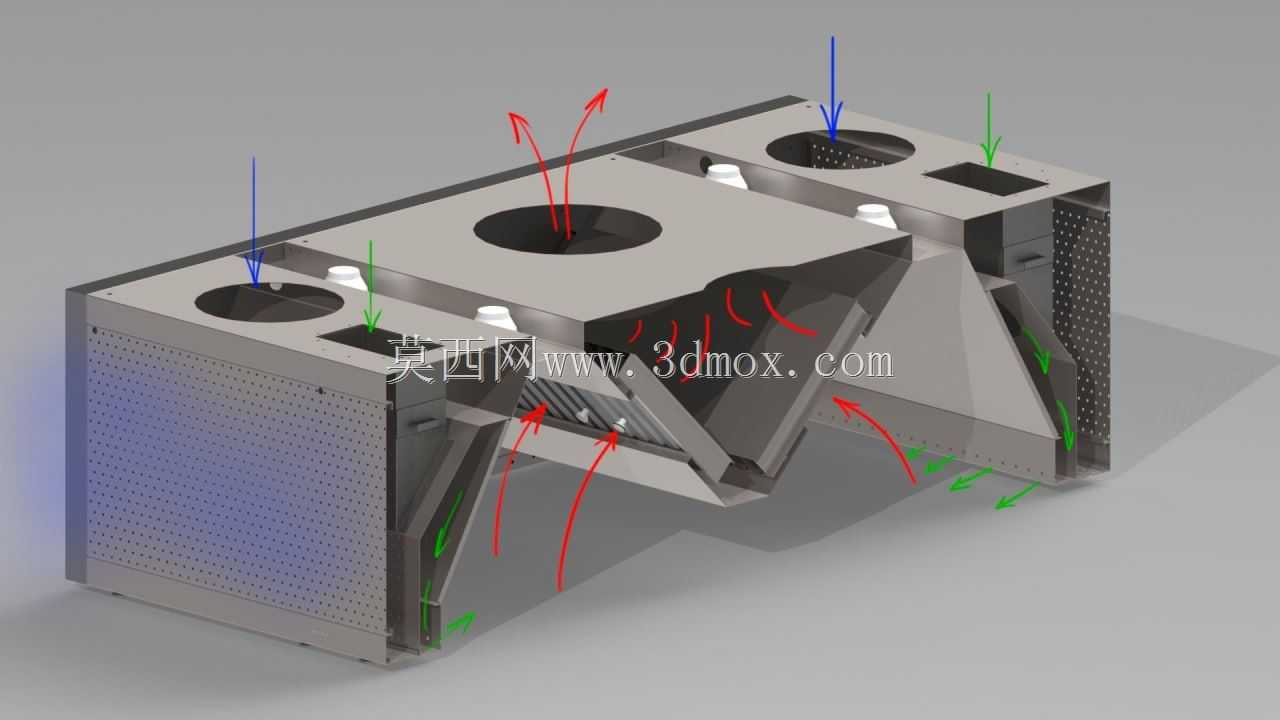

　　从气流组织设计来看，罩体内部的风道做了等风速优化，沿排风接口方向风道截面逐步收窄，保证罩体各个位置的吸风风速均匀，避免出现远端拢烟效果差、近端风速过大带走灶具热量的问题。过滤器的安装位置做了密封处理，避免未经过滤的油烟从过滤器安装缝隙直接进入排风管道，减少管道内的油垢堆积，降低管道火灾风险。罩体下沿设置了集油槽，过滤器分离出的油滴以及罩体内壁凝结的油滴都会汇集到集油槽内，通过排油口统一排入集油容器，不会出现滴油污染灶具或者食材的问题。

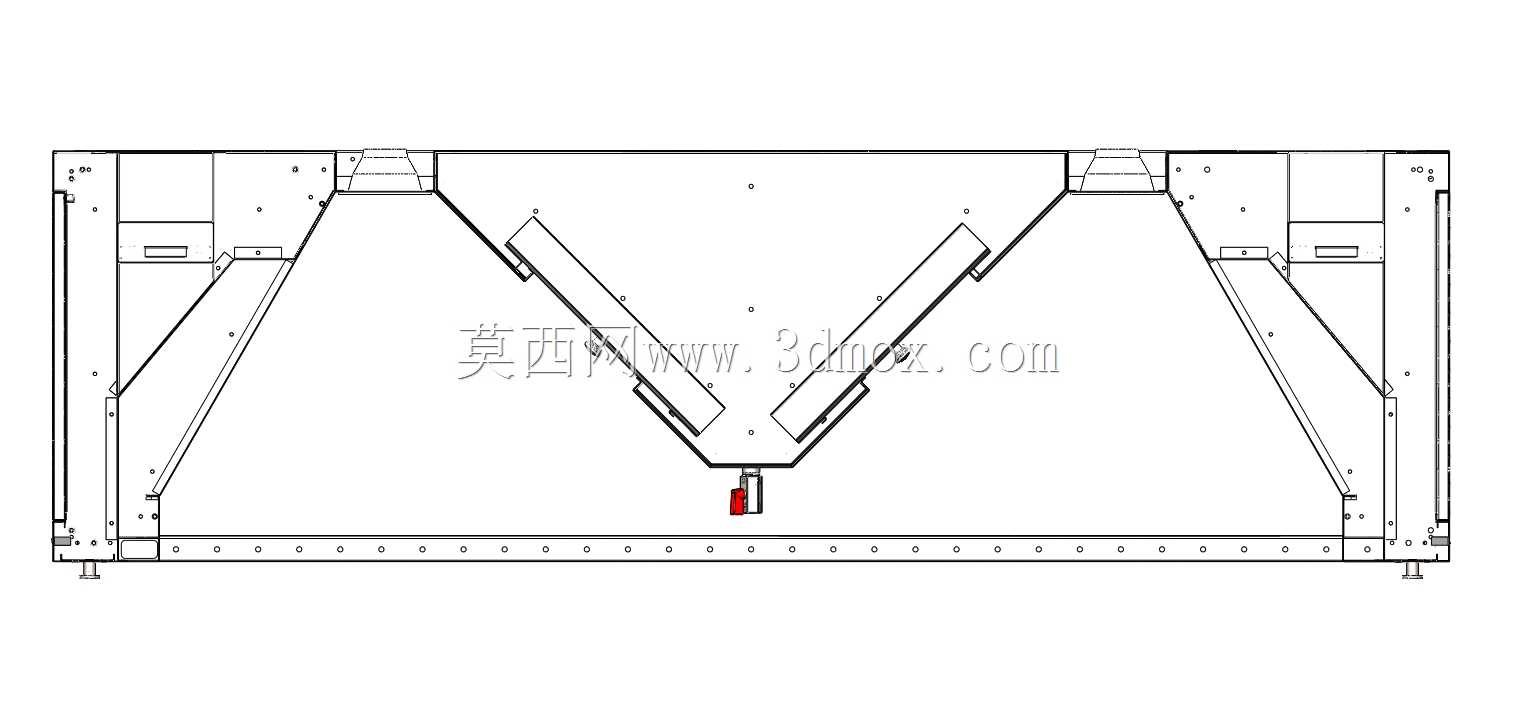

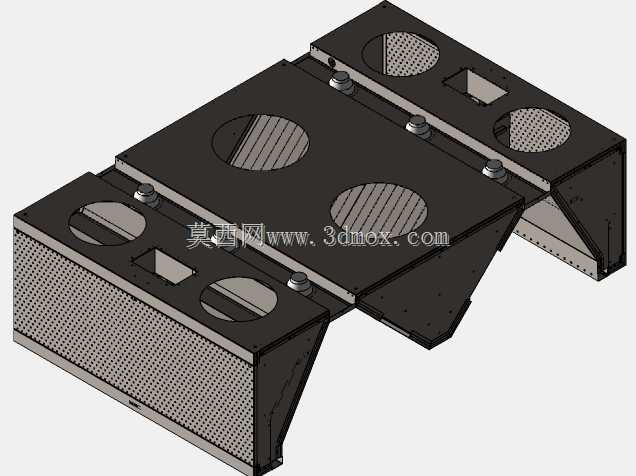

　　在建模细节上，整套结构的钣金折弯半径、焊接余量、安装孔位都按照实际钣金加工工艺做了预留，罩体的拼接法兰、过滤器的安装导轨、检修门的铰链结构都做了1:1还原，结构工程师可以直接在这个模型基础上根据具体项目的工位长度、排风量要求调整罩体的整体尺寸，不需要重新搭建基础结构，也可以直接导出钣金展开图用于生产下料。不同变体的结构可以通过参数化调整快速切换，比如将开放型的侧封板安装上即可转换为闭合型结构，不需要重新建模，大幅提高同系列产品的设计效率。

　　实际选型过程中，需要根据操作工位的总长度、灶具的总发热量、预计的油烟产生量匹配对应的过滤器组数，保证总处理风量覆盖排风需求，同时罩体的安装高度需要控制在灶具台面上方1.9m到2.2m之间，既保证拢烟效果，又不会影响操作人员的操作空间，避免碰头的问题。排风接口的位置可以根据现场管道的走向调整到罩体顶部的对应位置，模型中预留了接口调整的结构余量，不需要对主体结构做大幅修改即可适配不同的现场安装条件。
