CA6140配套带加药料斗支撑落料结构

　　这套带加药料斗的结构，核心应用场景对接工业除尘系统末端的粉尘集中处置环节，具体是将除尘系统收集到的含尘物料，搭配对应工艺药剂同步送入熔炼炉完成无害化熔融处理，在机床加工车间的金属粉尘回收、冶金工段的粉尘消纳场景中适配性极强，尤其适配CA6140车床集群作业产生的铸铁切屑粉尘、打磨粉尘的密闭输送需求，避免人工投料过程中出现的粉尘逸散、药剂配比偏差问题。

　　从实际用途来看，该结构并非单一的储料料斗，而是集成了药剂暂存添加、物料缓存导流、机架支撑定位、落料流量管控的一体化功能单元，上部框架预留的安装位可直接对接除尘系统的卸灰阀出口，料斗锥段的倾斜角度经过反复校核，针对金属粉尘安息角设置为62度，避免粉尘在锥壁粘附架桥，配套的加药组件可根据粉尘处理量按比例投加助熔或抑尘药剂，无需额外配置独立加药装置，减少工段的设备占地。

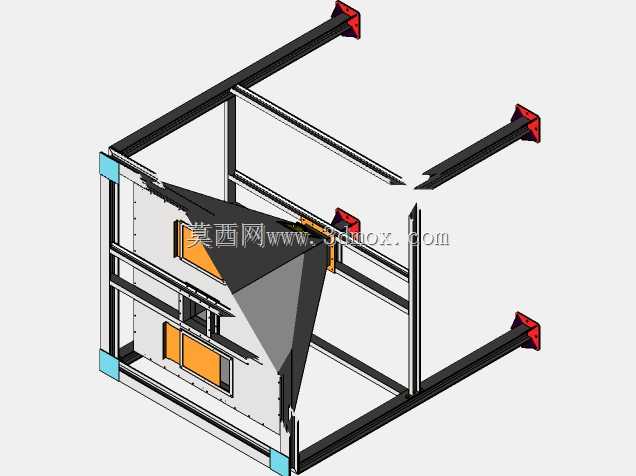

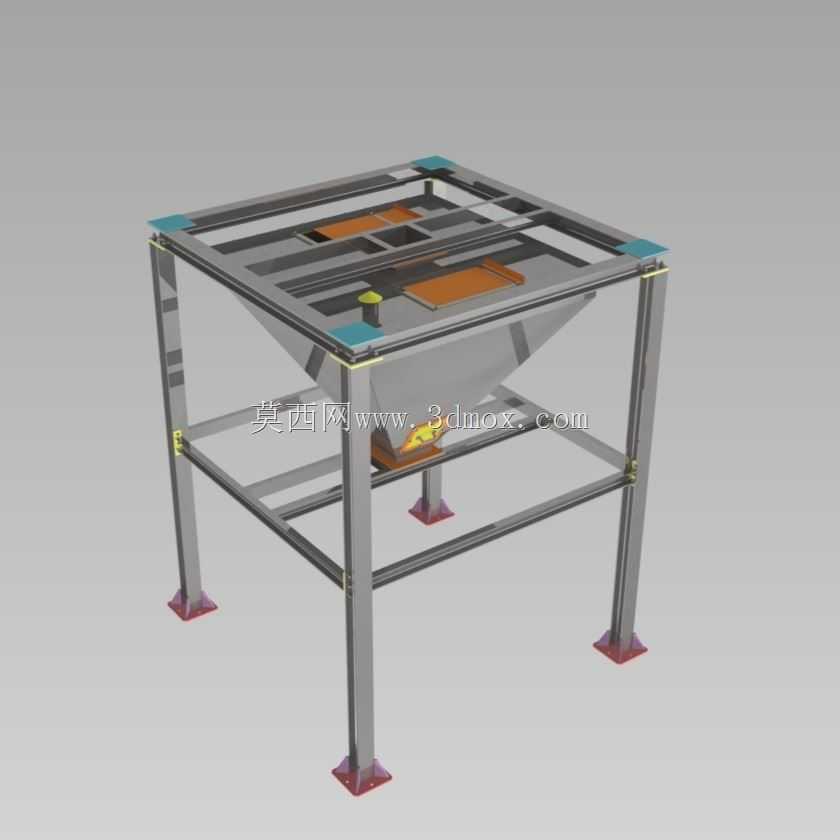

　　功能特性层面，整套结构采用方管焊接机架作为承载主体，四条支腿底部配置可调式减震垫铁，可适应车间地面15mm以内的平整度偏差，安装时无需额外浇筑预埋基础，直接放置在硬化地面即可完成调平固定。上部的方形框架除了对接上游卸灰设备，还预留了观察口与检修盖板位置，日常巡检时可直接打开盖板查看料斗内部物料堆积情况，无需拆卸整体连接管路。料斗下部的出料口采用标准法兰接口，可直接对接螺旋送料机或重力溜管，将混合了药剂的粉尘稳定送入熔炉进料口，锥段外侧预留的振动电机安装位，可根据物料流动性选配辅助破拱装置，应对湿度稍大的结块粉尘输送需求。

　　设计思路上，整套结构优先考虑车间现场的安装维护便捷性，所有焊接节点均采用连续角焊缝，焊后做抛丸除锈处理，适配车间多粉尘、易锈蚀的作业环境，支腿与上部框架的连接采用螺栓装配式设计，运输过程中可拆分为框架、料斗、支腿三个独立单元，进入车间后无需大型吊装设备，两名操作人员即可完成整体组装。料斗的容积设计按照上游除尘系统2小时的卸灰量配置，避免料斗满溢导致的除尘系统憋压问题，加药组件的安装位置设置在料斗上部靠近进料口的位置，药剂落入料斗后可在粉尘下落过程中完成初步混合，无需额外设置搅拌装置，减少设备故障点。

　　外形尺寸与安装边界方面，整套结构整体占地为1800mm×1800mm的正方形区域，支腿高度为1400mm，料斗顶部距离地面高度为1750mm，出料口中心距离地面高度为1100mm，可适配主流的小型熔炉进料口高度，安装时需预留上部500mm的检修空间用于对接上游管路，侧面预留800mm的操作空间用于日常检查加药组件状态，支腿的可调范围为±50mm，可根据现场实际进料高度做小幅调整，无需额外垫高或切割支腿。料斗本体采用3mm厚碳钢板焊接制作，框架采用40×40×3mm方管焊接，整体承载能力可达2吨，可满足满料状态下的长期静载需求，所有连接螺栓均采用8.8级镀锌件，避免长期使用后锈蚀导致的拆卸困难。
