工业级旋流气固分离装置结构设计

　　这套旋流分离结构的设计初衷，是解决粉体加工、烟气治理、物料输送环节中气相介质裹挟固体颗粒的分离需求，在木工车间除尘、矿山粉体分级、燃煤锅炉尾气预处理、粮食加工风选系统中都能见到这类结构的身影，相比布袋除尘的高运维成本、电除尘的高投入门槛，旋流结构依靠纯机械离心原理实现分离，内部无运动易损件，可在高温、高磨蚀性工况下长期稳定运行，日常仅需检查连接法兰的密封状态、内壁耐磨层的磨损情况即可，运维成本远低于同处理量级的过滤式除尘设备。

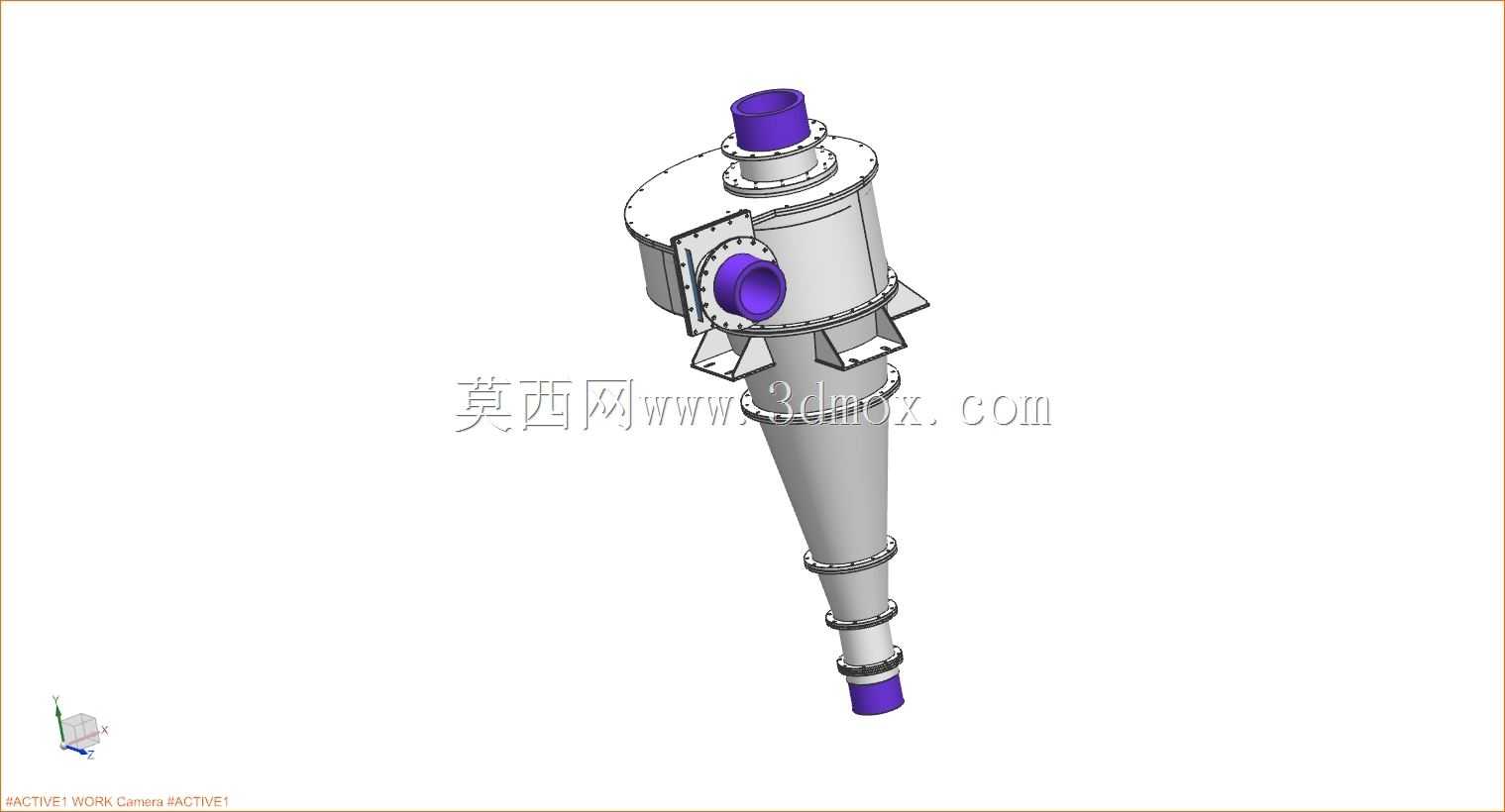

　　从结构布局来看，整体采用上粗下细的渐缩锥段设计，顶部设置切向进料接口与中心排气芯管，锥段底部为收料出料口，侧部预留的大口径法兰接口可作为检修口或二次进风口适配不同工况。含尘气流从顶部切向入口进入筒体后，会沿筒壁形成高速向下的外旋流，在离心力作用下，密度远大于气相的固体颗粒被甩向筒壁，沿壁面滑落至锥段底部经出料口排出，脱除颗粒的内旋流沿中心区域向上折返，经顶部的排气芯管排出设备，完成整个气固分离过程。设计过程中需要严格控制入口流速，流速过低会导致离心力不足，细颗粒无法被有效分离，流速过高则会造成筒壁磨损加剧、已沉降颗粒被二次卷起返混，常规工况下入口流速控制在12-25m/s区间时，分离效率与设备寿命可达到最优平衡。

　　筒体段的直径直接决定设备的处理风量，筒体高度与直径的比值通常设置在1.5-2倍区间，既保证气流有足够的行程完成颗粒沉降，又避免设备整体过高带来的安装稳定性问题。锥段的锥角设计是核心难点，锥角过大会导致锥段内壁的颗粒滑落不畅，容易出现积料堵料问题，锥角过小则会拉长设备整体高度，提升安装空间要求，常规工况下锥角设置在15°-20°区间时，颗粒可依靠自身重力沿壁面顺畅滑落至出料口，不会出现架桥堵塞问题。顶部的中心排气芯管插入深度需要匹配筒体高度，插入过浅会导致短路流，未完成分离的含尘气流直接从排气口排出，插入过深则会干扰底部沉降的颗粒层，造成二次扬尘，通常插入深度设置在入口管径的1.2-1.5倍位置，可有效规避短路流与二次返混问题。

　　侧部设置的大口径法兰结构，一方面可作为检修人孔，在设备停机时进入内部检查耐磨衬里的磨损情况、清理沉积的结块物料，另一方面也可作为二次补风接口，在处理高浓度粉体物料时，通入少量低压空气可在筒壁形成气膜，降低颗粒与壁面的摩擦阻力，减少壁面磨损同时避免物料黏壁。所有接口均采用标准法兰连接结构，可直接匹配行业通用的通风管道、卸料阀、后续除尘设备，安装时需要保证设备整体垂直度偏差不超过1‰，若倾斜度过大，会导致旋流场偏移，一侧筒壁磨损加剧同时分离效率大幅下降。设备的安装基础需要预留足够的检修空间，顶部排气口上方需要预留吊装空间用于后期更换芯管耐磨衬里，底部出料口需要连接锁风卸料装置，若底部密封不严出现漏风，会导致底部已沉降的颗粒被上升气流重新卷起，分离效率会出现断崖式下降。

　　针对磨蚀性较强的工况，比如矿山选矿、锅炉飞灰处理场景，建模时已在筒体锥段、入口区域预留了耐磨衬里的安装厚度，可根据实际磨损情况粘贴陶瓷片或浇筑耐磨涂料，无需改动整体结构即可提升设备使用寿命。针对易黏结的粉体物料，比如粮食加工、化工粉体场景，可在锥段外壁加装振动器或气锤，定期振打避免物料黏壁架桥。这套结构的阻力损失控制在1000-1800Pa区间，可匹配常规中压离心风机使用，无需额外配置高压风源，对于10μm以上的固体颗粒分离效率可达90%以上，通常作为多级除尘系统的第一级预处理设备，先将大颗粒粉尘分离下来，降低后续布袋除尘或滤筒除尘的过滤负荷，大幅延长过滤元件的使用寿命，降低整个除尘系统的运维成本。
